KÄYTTÖOHJE GBH 36 VFLI Plus BOSCH

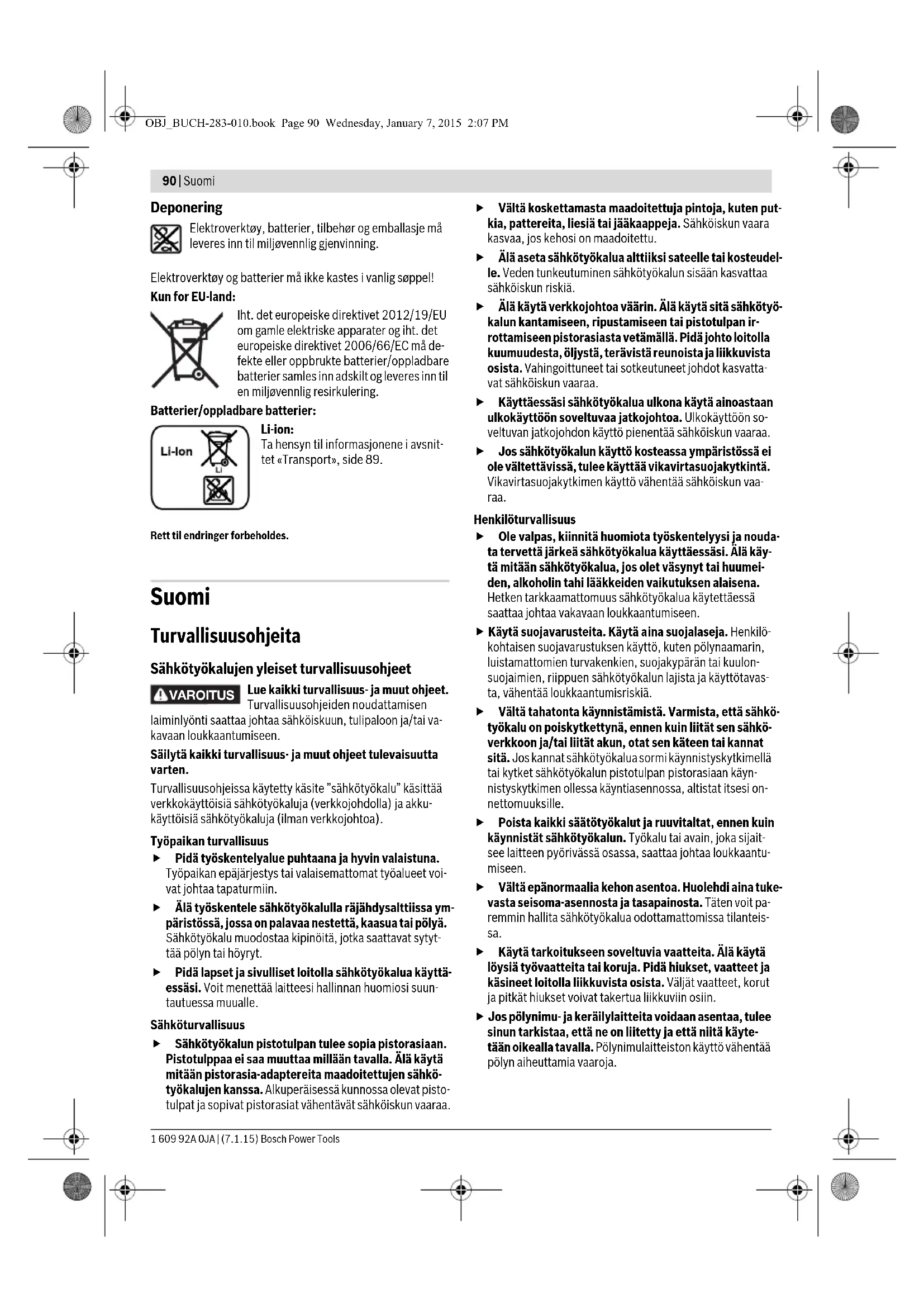

Lataa akku vain valmistajan suosittelemassa latauslait- teessa. Latauslaite, joka soveltuu määrätyntyyppiselle akulle, saattaa muodostaa tulipalovaaran erilaista akkua la- dattaessa. Käytä sähkötyökalussa ainoastaan kyseiseen sähkö- työkaluun tarkoitettua akkua. Jonkin muun akun käyttö saattaa johtaa loukkaantumiseen ja tulipaloon. Pidä irrallista akkua loitolla metalliesineistä, kuten pa- perinliittimistä, kolikoista, avaimista, nauloista, ruu- veista tai muista pienistä metalliesineistä, jotka voivat oikosulkea akun koskettimet. Akkukoskettimien välinen oikosulku saattaa aiheuttaa palovammoja tai johtaa tulipa- loon. Väärästä käytöstä johtuen akusta saattaa vuotaa nes- tettä. Vältä koskettamasta nestettä. Jos nestettä va- hingossa joutuu iholle, huuhtele kosketuskohta vedel- lä. Jos nestettä pääsee silmiin, tarvitaan tämän lisäksi lääkärin apua. Akusta vuotava neste saattaa aiheuttaa är- sytystä ja palovammoja. Huolto Anna ainoastaan koulutettujen ammattihenkilöiden korjata sähkötyökalusi ja hyväksy korjauksiin vain al- kuperäisiä varaosia. Täten varmistat, että sähkötyökalu säilyy turvallisena. Vasaroiden turvallisuusohjeet Käytä kuulonsuojainta. Melu saattaa aiheuttaa kuulon menetystä. Käytä lisäkahvoja, mikäli ne toimitetaan sähkötyöka- lun mukana. Hallinnan menettäminen saattaa aiheuttaa tapaturmia. Pidä sähkötyökalua eristetyistä pinnoista, tehdessäsi työtä, jossa vaihtotyökalu saattaisi osua piilossa ole- vaan sähköjohtoon. Kosketus jännitteiseen johtoon voi saattaa sähkötyökalun metalliosat jännitteisiksi ja johtaa sähköiskuun. Käytä sopivia etsintälaitteita piilossa olevien syöttö- johtojen paikallistamiseksi tai käänny paikallisen jake- luyhtiön puoleen. Kosketus sähköjohtoon saattaa johtaa tulipaloon ja sähköiskuun. Kaasuputken vahingoittaminen saattaa johtaa räjähdykseen. Vesijohtoputken puhkaisu ai- heuttaa aineellista vahinkoa. Pidä työn aikana sähkötyökalua kaksin käsin ja ota tu- keva seisoma-asento. Sähkötyökalua pystyy ohjaamaan varmemmin kahdella kädellä. Varmista työkappale. Kiinnityslaitteilla tai ruuvipenkkiin kiinnitetty työkappale pysyy tukevammin paikoillaan kuin kädessä pidettynä. Odota, kunnes sähkötyökalu on pysähtynyt, ennen kuin asetat sen pois käsistäsi. Vaihtotyökalu saattaa juut- tua kiinni johtaen sähkötyökalun hallinnan menettämi- seen. Älä avaa akkua. On olemassa oikosulun vaara. Suojaa akku kuumuudelta esim. myös pitkäaikai- selta auringonpaisteelta, tulelta, vedeltä ja koste- udelta. On olemassa räjähdysvaara. Jos akku vaurioituu tai sitä käytetään asiaankuulumat- tomalla tavalla, siitä saattaa purkautua höyryjä. Tuule- ta raikkaalla ilmalla ja hakeudu lääkärin luo, jos ilme- nee haittoja. Höyryt voivat ärsyttää hengitystiehyeitä. Käytä akkua ainoastaan yhdessä Bosch-sähkötyökalu- si kanssa. Vain täten suojaat akkusi vaaralliselta ylikuormi- tukselta. Terävät esineet (esim. naulat ja ruuvitaltat) tai kuo- reen kohdistuvat iskut voivat vaurioittaa akkua. Silloin voi syntyä sisäinen oikosulku ja akku voi syttyä palamaan, muodostaa savua, räjähtää tai ylikuumentua. OBJ_BUCH-283-010.book Page 91 Wednesday, January 7, 2015 2:07 PM92 | Suomi 1 609 92A 0JA | (7.1.15) Bosch Power Tools Tuotekuvaus Lue kaikki turvallisuus- ja muut ohjeet. Tur- vallisuusohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen. Käännä auki taittosivu, jossa on laitteen kuva ja pidä se ulos- käännettynä lukiessasi käyttöohjetta. Määräyksenmukainen käyttö Sähkötyökalu on tarkoitettu vasaraporaukseen betoniin, tii- leen ja kiveen, sekä kevyeeseen talttaustyöhön. Se soveltuu myös poraamiseen ilman iskua puuhun, metalliin, keramiik- kaan ja muoviin. Sähkötyökalut, joissa on elektroninen säätö sekä kierto oikealle/vasemmalle, soveltuvat myös ruuvin- vääntöön. Sähkötyökalun valo on tarkoitettu sähkötyökalun työalueen suoraan valaisuun, se ei sovellu kotitalouden huonevaloksi. Kuvassa olevat osat Kuvassa olevien osien numerointi viittaa grafiikkasivussa ole- vaan sähkötyökalun kuvaan. 1 Pikavaihtoistukka (GBH 36 VF-LI Plus) 2 SDS-plus-vaihtoporanistukka (GBH 36 VF-LI Plus) 3 Työkalunpidin, SDS-plus 4 Pölynsuojus 5 Lukkoholkki 6 Vaihtoporanistukan lukkorengas (GBH 36 VF-LI Plus) 7 Tärinänvaimennus 8 Suunnanvaihtokytkin 9 Kahva (eristetty kädensija) 10 Käynnistyskytkin 11 Akku* 12 Isku-/kiertopysäytyskytkimen lukkopainike 13 Isku-/kiertopysäytyskytkin 14 Työvalo 15 Syvyydenrajoittimen säätöpainike 16 Lisäkahva (eristetty kädensija) 17 Syvyydenrajoitin 18 Akun vapautuspainike 19 Lämpötilavalvonnan näyttö 20 Akun latausvalvontanäyttö 21 Latausvalvontanäytön painike 22 Hammaskehäistukan lukkoruuvi (GBH 36 V-LI Plus) * 23 Hammaskehäistukka (GBH 36 V-LI Plus) * 24 SDS-plus-liitosvarsi poranistukkaa varten (GBH 36 V-LI Plus) * 25 Istukan kiinnitin(GBH 36 VF-LI Plus) 26 Istukan avain(GBH 36 V-LI Plus) 27 Pikavaihtoistukan etummainen hylsy (GBH 36 VF-LI Plus) 28 Pikavaihtoistukan lukkorengas (GBH 36 VF-LI Plus) 29 EPC-kytkin (Electronic Precision Control) 30 SDS-plus-kiinnitysvarrella varustettu yleispidin* *Kuvassa tai selostuksessa esiintyvä lisätarvike ei kuulu vakiotoi- mitukseen. Löydät täydellisen tarvikeluettelon tarvikeohjelmas- tamme. Melu-/tärinätiedot Melun mittausarvot on määritetty EN 60745-2-6 mukaan. Sähkötyökalun tyypillinen A-painotettu melutaso on: Äänen painetaso 90 dB(A); äänen tehotaso 101 dB(A). Epävarmuus K=3 dB. Käytä kuulonsuojaimia! Värähtelyn yhteisarvot a

(kolmen suunnan vektorisumma) ja epävarmuus K mitattuna EN 60745 mukaan: Vasaraporaus betoniin: a

Näissä ohjeissa mainittu värähtelytaso on mitattu normissa EN 60745 standardoidun mittausmenetelmän mukaisesti ja sitä voidaan käyttää sähkötyökalujen keskinäiseen vertailuun. Se soveltuu myös värähtelyrasituksen väliaikaiseen arvioin- tiin. Ilmoitettu värähtelytaso vastaa sähkötyökalun pääasiallisia käyttötapoja. Jos sähkötyökalua käytetään kuitenkin muihin käyttötarkoituksiin, erilaisilla lisävarusteilla, poikkeavilla käyttötarvikkeilla tai riittämättömästi huollettuna, silloin vä- rähtelytaso saattaa poiketa ilmoitetusta arvosta. Tämä saat- taa kasvattaa koko työaikajakson värähtelyrasitusta huomat- tavasti. Värähtelyrasituksen tarkaksi arvioimiseksi tulee huomioida myös ne ajat, jolloin laite on sammutettuna tai tyhjäkäynnillä. Tämä voi selvästi pienentää koko työaikajakson värähtelyrasi- tusta. Määrittele tarvittavat lisävarotoimenpiteet käyttäjän suojele- miseksi värähtelyn vaikutuksilta, esimerkiksi: Sähkötyökalu- jen ja käyttötarvikkeiden huolto, käsien pitäminen lämpiminä, työprosessien organisointi. Standardinmukaisuusvakuutus Vakuutamme yksinomaisella vastuulla, että kohdassa ”Tekni- set tiedot” kuvattu tuote vastaa direktiivien 2009/125/EY (asetus 1194/2012), 2011/65/EU, 2004/108/EY, 2006/42/EY kaikkia asiaankuuluvia vaatimuksia ja direktii- veihin tehtyjä muutoksia ja on seuraavien standardien mukai- nen: EN 60745-1, EN 60745-2-6. Tekninen tiedosto (2006/42/EY): Robert Bosch GmbH, PT/ETM9, 70764 Leinfelden-Echterdingen, GERMANY Robert Bosch GmbH, Power Tools Division70764 Leinfelden-Echterdingen, GERMANYLeinfelden, 07.01.2015 Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 OBJ_BUCH-283-010.book Page 92 Wednesday, January 7, 2015 2:07 PMSuomi | 93 Bosch Power Tools 1 609 92A 0JA | (7.1.15) Tekniset tiedot Asennus Akun lataus (katso kuva A) Käytä vain tarvikesivulla mainittuja latauslaitteita. Vain nämä latauslaitteet on sovitettu sähkötyökalussasi käytettävälle litiumioniakulle. Huomio: Akku toimitetaan osittain ladattuna. Jotta akun täysi teho voitaisiin taata, tulee akku ennen ensimmäistä käyttöön- ottoa ladata täyteen latauslaitteessa. Litiumioniakkua voidaan ladata milloin vain lyhentämättä akun elinikää. Latauksen keskeytys ei vaurioita akkua. Litiumioniakku on suojattu syväpurkausta vastaan ”elektroni- sen kennojen suojauksen (ECP)” avulla. Akun tyhjetessä suo- jakytkentä pysäyttää sähkötyökalun: Vaihtotyökalu ei enää lii- ku. Älä enää paina käynnistyskytkintä sähkötyökalun automaattisen poiskytkennän jälkeen. Akku saattaa vahingoittua. Akun irrotus Akussa 11 on kaksi lukitusvaihetta, jotka estävät akkua irto- amasta, jos tahattomasti painaa akun lukkopainiketta 18. Akun ollessa sähkötyökalussa, jousi pitää sen paikoillaan. Akun 11 irrotus: – Paina akkua sähkötyökalun jalkaa vasten (1.) ja samalla lukkopainiketta 18 (2.). – Vedä akkua pois sähkötyökalusta, kunnes punainen raita tulee näkyviin (3.). – Paina uudelleen lukkopainiketta 18 ja vedä akku kokonaan ulos. Poravasara GBH 36 V-LI Plus GBH 36 VF-LI Plus Tuotenumero 3 611 J06 0.. 3 611 J07 0.. Kierrosluvun ohjaus

Pyörimissuunta oikealle/vasemmalle

0–4200 0–4200 Kiinnitysiskun voimakkuus vastaa EPTA-Procedure 05/2009 J3,2 3,2 Nimellinen kierrosluku – Kierto oikealle – Kierto vasemmalle min

0–940 0–930 0–940 0–930 Työkalunpidin SDS-plus SDS-plus Karan kaulan läpimitta mm 50 50 Poraterän halkaisija maks.: –Betoni – Muuraus (rengasmaisella kairankruunulla) –Teräs –Puu

Paino vastaa EPTA-Procedure 01/2003 kg 4,0/4,5* 4,1/4,6* Sallittu ympäristön lämpötila – ladattaessa – käytössä

• riippuen käytetystä akusta

• * rajoitettu tehokkuus, kun lämpötilat <0 °C Tekniset tiedot määritetty toimitukseen kuuluvan akun kanssa. OBJ_BUCH-283-010.book Page 93 Wednesday, January 7, 2015 2:07 PM94 | Suomi 1 609 92A 0JA | (7.1.15) Bosch Power Tools Akun lataustilan näyttö Akun latausvalvontanäytön 20 kolme vihreää LED:iä näyttää akun 11 lataustilan. Turvallisuussyistä on akun lataustilan tar- kistus mahdollinen vain sähkötyökalun ollessa pysähdyksis- sä. – Paina painiketta 21, lataustilan näyttämiseksi (myös mah- dollista irrotetulla akulla). Noin 5 sekunnin kuluttua lataus- valvontanäyttö sammuu itsestään. Jos painiketta 21 painettaessa ei yhtään LED:iä syty, on akku viallinen, ja se täytyy vaihtaa. Lataustapahtuman aikana akun 3 vihreää LED:iä syttyy peräk- käin ja sammuu hetkeksi. Akku on täysin ladattu, kun 3 vihreää LED:iä palaa pysyvästi. Noin 5 minuuttia sen jäl- keen, kun akku on täysin ladattu, 3 vihreää LED:iä sammuu. Lisäkahva Käytä supistushylsyä vain lisäkahvan 16 kanssa. Lisäkahvan kääntäminen (katso kuva B) Voit mielivaltaisesti kääntää lisäkahvaa 16, löytääksesi var- man ja vaivattoman työskentelyasennon. – Kierrä lisäkahvan 16 alempi osa vastapäivään ja käännä li- säkahva 16 haluttuun asentoon. Kiristä tämän jälkeen lisä- kahva 16 uudelleen, kiertämällä sitä myötäpäivään. Varmista, että lisäkahvan kiinnitysvanne on sitä varten olevas- sa kotelon uurteessa. Istukan ja työkalujen valinta Vasaraporaukseen ja talttaukseen tarvitset SDS-plus-työkalu- ja, jotka asennetaan SDS-plus-istukkaan. Poraamiseen ilman iskua puuhun, metalliin, keramiikkaan ja muoviin sekä ruuvinvääntöön käytetään työkaluja ilman SDS- plus-kiinnitystä (esim. lieriövartiset poranterät). Näitä työkalu- ja varten tarvitset pikavaihtoistukan tai hammaskehäistukan. Hammaskehäistukan asennus/irrotus (GBH 36 V-LI Plus) Jotta voisit työskennellä työkaluilla, joissa ei ole SDS-plus- kiinnitystä (esim. lieriövartiset poranterät) tulee sinun asen- taa sähkötyökaluun sopiva poraistukka (hammaskehä- tai pi- kaistukka, lisätarvikkeita). Hammaskehäistukan asennus (katso kuva C) – Kierrä SDS-plus-liitosvarsi 24 hammaskehäistukkaan 23. Lukitse hammaskehäistukka 23 lukkoruuvilla 22. Ota huo- mioon että lukkoruuvissa on vasen kierre. Hammaskehäistukan kiinnitys (katso kuva C) – Puhdista liitosvarren kiinnitysvarsiistukkaan tuleva varsi ennen asennusta ja rasvaa sitä kevyesti. – Aseta hammaskehäistukka liitosvarsineen kiertäen työka- lunpitimeen, kunnes se lukkiutuu itesestään. – Tarkista lukkiutuminen hammaskehäistukasta vetämällä. Hammaskehäistukan irrotus – Työnnä lukkoholkki 5 taaksepäin ja poista hammaskehäis- tukka 23. Vaihtoporanistukan irrotus/kiinnitys (GBH 36 VF-LI Plus) SDS-plus-vaihtoporanistukka 2 voidaan helposti vaihtaa toi- mitukseen kuuluvaan pikavaihtoporanistukkaan 1. Vaihtoporanistukan irrotus (katso kuva D) – Vedä vaihtoporanistukan lukkorengas 6 taaksepäin, pidä se siinä ja vedä irti SDS-plus-vaihtoporanistukka 2 tai pika- vaihtoporanistukka 1 eteenpäin. – Suojaa irrotettu vaihtoistukka lialta. Vaihtoporanistukan kiinnitys (katso kuva E) – Puhdista vaihtoistukka ennen asennusta ja rasvaa kiinni- tysvartta kevyesti. – Tartu SDS-vaihtoporanistukan 2 tai pikavaihtoporanistu- kan 1 ympäri koko kädellä. Työnnä vaihtoporanistukka kiertäen istukan kiinnittimeen 25, kunnes kuulet selvän lukkiutumisäänen. – Vaihtoporanistukka lukkiutuu automaattisesti paikoilleen. Tarkista lukkiutuminen vaihtoporanistukasta vetämällä. Työkalunvaihto Pölynsuojus 4 estää pitkälti poranpölyn tunkeutumisen työka- lunpitimeen käytön aikana. Varo työkaluja vaihdettaessa, et- tei pölynsuojus 4 vaurioidu. Vaurioitunut pölynsuojus on heti vaihdettava. Suosit- telemme, että tämä työ jätetään asiakaspalvelun suori- tettavaksi. Työkalunvaihto (SDS-plus) SDS-plus-vaihtotyökalujen asennus (katso kuva F) SDS-plus-istukalla voit yksinkertaisesti ja kätevästi vaihtaa vaihtotyökalut ilman lisätyökaluja. – GBH 36 VF-LI Plus: Asenna SDS-plus-vaihtoporanistukka

– Puhdista vaihtotyökalun istukkaan tuleva varsi ennen asennusta ja rasvaa sitä kevyesti. – Aseta vaihtotyökalu kiertäen työkalunpitimeen, kunnes se lukkiutuu itsestään. – Tarkista lukkiutuminen työkalusta vetämällä. SDS-plus-vaihtotyökalu liikkuu järjestelmästä johtuen va- paasti. Täten syntyy tyhjäkäynnillä pyörintäheitto. Tämä ei vaikuta porausreiän tarkkuuteen, koska poranterä keskittää itsensä porauksen aikana. SDS-plus-vaihtotyökalujen irrotus (katso kuva G) – Työnnä lukkoholkki 5 taaksepäin ja poista vaihtotyökalu. LED Kapasiteetti 3 vihreä LED palaa jatkuvasti ≥ 2/3 2 vihreä LED palaa jatkuvasti ≥ 1/3 1 vihreä LED palaa jatkuvasti <1/3 Vilkkuvalo 1 vihreä LED Varalla OBJ_BUCH-283-010.book Page 94 Wednesday, January 7, 2015 2:07 PMSuomi | 95 Bosch Power Tools 1 609 92A 0JA | (7.1.15) Työkalunvaihto (ilman SDS-plus-kiinnitystä) (GBH 36 V-LI Plus) Vaihtotyökalun asennus (katso kuva H) Huomio: Älä käytä työkaluja, joissa ei ole SDS-plus-kiinnitys- tä vasaraporaukseen tai talttaukseen! Työkalut, ilman SDS- plus-kiinnitystä ja niiden istukat vaurioituvat vasaraporauk- sessa ja talttauksessa. – Asenna hammaskehäistukka 23 (katso ”Hammaskehäistu- kan asennus/irrotus”, sivu 94). – Avaa hammaskehäistukka 23 kiertämällä sitä, kunnes työ- kalu voidaan asettaa siihen. Aseta työkalu. – Työnnä istukka-avain hammaskehäistukan 23 vastaaviin reikiin ja kiristä työkalu tasaisesti kiinni. – Kierrä isku-/kiertopysäytyskytkin 13 asentoon ”poraus”. Vaihtotyökalun irrotus (katso kuva I) – Kierrä hammaskehäistukan 23 rengasta vastapäivään istu- kan avaimella, kunnes vaihtotyökalu voidaan poistaa työ- kalunpitimestä. Työkalunvaihto (ilman SDS-plus-kiinnitystä) (GBH 36 VF-LI Plus) Vaihtotyökalun asennus (katso kuva J) Huomio: Älä käytä työkaluja, joissa ei ole SDS-plus-kiinnitys- tä vasaraporaukseen tai talttaukseen! Työkalut, ilman SDS- plus-kiinnitystä ja niiden istukat vaurioituvat vasaraporauk- sessa ja talttauksessa. – Asenna pikavaihtoistukka 1. – Pidä kiinni pikavaihtoporanistukan lukkorenkaasta 28. Avaa työkalunpidin kiertämällä etummaista rengasta 27 niin paljon, että työkalu voidaan asentaa. Pidä kiinni lukko- renkaasta 28 ja kierrä etummaista hylsyä 27 voimakkaasti nuolen suuntaan, kunnes kuulet selvän lukkiutumisäänen. – Tarkista, että työkalu on tiukasti kiinni, vetämällä siitä. Huomio: Jos työkalunpidin avataan vasteeseen asti, saattaa työkalunpidintä suljettaessa kuulua räikkä-ääni, eikä työka- lunpidin sulkeudu. Kierrä siinä tapauksessa etummainen hylsy 27 kerran nuolen suuntaa vasten. Tämän jälkeen voidaan työkalunpidin sulkea. – Kierrä isku-/kiertopysäytyskytkin 13 asentoon ”poraus”. Vaihtotyökalun irrotus (katso kuva K) – Pidä kiinni pikavaihtoporanistukan lukkorenkaasta 28. Avaa työkalunpidin kiertämällä etummaista hylsyä 27 nuo- len suuntaan, kunnes työkalu voidaan poistaa. Pölynpoisto GDE 16 Plus:an kanssa (lisätarvike) Materiaalien, kuten lyijypitoisen pinnoitteen, muutamien puulaatujen, kivennäispölyt ja metallipölyt voivat olla ter- veydelle vaarallisia. Pölyn kosketus tai hengitys saattaa ai- heuttaa käyttäjälle tai lähellä oleville henkilöille allergisia reaktioita ja/tai hengitystiesairauksia. Määrättyjä pölyjä, kuten tammen- tai pyökinpölyä pidetään karsinogeenisina, eritoten yhdessä puukäsittelyssä käy- tettyjen lisäaineiden kanssa (kromaatti, puunsuoja-aine). Asbestipitoisia aineita saavat käsitellä vain ammattilaiset. – Käytä materiaalille soveltuvaa pölynimua, jos se on mahdollista. – Huolehdi työkohteen hyvästä tuuletuksesta. – Suosittelemme käyttämään suodatusluokan P2 hengi- tyssuojanaamaria. Ota huomioon maassasi voimassaolevat säännökset koskien käsiteltäviä materiaaleja. Vältä pölynkertymää työpaikalla. Pöly saattaa helposti syttyä palamaan. Pölynpoistoa varten tarvitaan GDE 16 Plus (lisätarvike). Pölynimurin tulee soveltua työstettävälle materiaalille. Käytä erikoisimuria terveydelle erityisen vaarallisten, karsino- geenisten tai kuivien pölyjen imurointiin. Käyttö Käyttöönotto Akun asennus – Aseta suunnanvaihtokytkin 8 keskiasentoon, suojataksesi sähkötyökalu tahattomalta käynnistämiseltä. – Työnnä ladattu akku 11 takaapäin sähkötyökalun jalkaan. Paina akku pohjaan asti jalkaan, kunnes punainen raita ei enää näy ja akku on lukkiutunut tukevasti paikoilleen. Käyttömuodon asetus Valitse sähkötyökalun toimintamuoto isku-/kiertopysäytys- kytkimellä 13. Huomio: Toimintamuodon muutos on sallittu vain sähkötyö- kalun ollessa poiskytkettynä! Muussa tapauksessa sähkötyö- kalu saattaa vaurioitua. – Muuta toimintamuoto painamalla lukkopainiketta 12 ja kiertämällä poraus/vasaraporaus vaihtokytkin 13 halut- tuun asentoon kuuluvaan lukkiutumiseen asti. Asento vasaraporaukseen betoniin tai ki- veen Asento poraus ilman iskua puuhun, metalliin, keramiikkaan ja muoviin sekä ruuvinvääntöön Asento Vario-Lock talttausasennon muutta- miseen Tässä asennossa poraus/vasaraporaus vaih- tokytkin 13 ei lukkiudu. Asento talttausta varten OBJ_BUCH-283-010.book Page 95 Wednesday, January 7, 2015 2:07 PM96 | Suomi 1 609 92A 0JA | (7.1.15) Bosch Power Tools Pyörimissuunnan asetus Suunnanvaihtokytkimellä 8 voit muuttaa sähkötyökalun kier- tosuunnan. Käynnistyskytkimen 10 ollessa painettuna tämä ei kuitenkaan ole mahdollista. Pyörimissuunta myötäpäivään: siirrä suunnanvaihtokytkin 8 vasteeseen asti asentoon . Pyörimissuunta vastapäivään: siirrä suunnanvaihtokytkin 8 vasteeseen asti asentoon . Aseta aina kiertosuunta oikealle vasaraporausta, porausta ja talttausta varten. Käynnistys ja pysäytys Käynnistä energiansäästön takia sähkötyökalu vain, kun käy- tät sitä. – Käynnistä sähkötyökalu painamalla käynnistyskytkintä

Ensimmäisen kerran sähkötyökalua käynnistettäessä saattaa käynnistys viivästyä, koska sähkötyökalun elektroniikan ensin täytyy konfiguroitua. – Pysäytä sähkötyökalu päästämällä käynnistyskytkin 10 vapaaksi. Kierrosluvun/iskuluvun asetus Voit säätää käynnissä olevan sähkötyökalun kierroslukua/is- kulukua portaattomasti, riippuen siitä miten syvälle painat käynnistyskytkintä 10. Kevyt käynnistyskytkimen 10 painallus aikaansaa alhaisen kierrosluvun/iskuluvun. Paineen kasvaessa nousee kierroslu- ku/iskuluku. Electronic Precision Control (EPC) (katso kuva L) EPC suojaa herkkiä materiaaleja iskutoiminnolla tehtävissä töissä hitaammalla kiihtymisellä ja alennetulla kierrosluvulla. – Siirrä EPC-kytkin 29 haluamaasi asentoon. Ylikuormituskytkin Jos vaihtotyökalu juuttuu kiinni, katkeaa poraistukan vetovoima. Pidä tällöin syntyvien voimien takia, aina sähkötyökalua kaksin käsin ja huolehdi tukevasta sei- soma-asennosta. Pysäytä sähkötyökalu välittömästi, jos vaihtotyökalu lukkiutuu ja vapauta se. Jos sähkötyökalu käynniste- tään poratyökalun ollessa lukkiutunut, syntyy suuria vastavoimia. Pikapysäytys (ERC) Pikapysäytys auttaa hallitsemaan sähkötyökalua paremmin. Sähkötyökalun ennalta aavistamaton pyörintä porausakselin ympäri pysäyttää laitteen. Toiminnan pikakatkaisusta ilmoittaa sähkötyökalussa olevan työvalaisimen 14 vilkunta. – Uudelleenkäynnistystä varten vapautat käynnistyskytki- men ja painat sitä sitten uudelleen. Toiminnan pikakatkaisu voi laueta vain, jos sähkötyö- kalu käy suurimmalla käyttökierrosluvulla ja voi pyöriä vapaasti poranterän akselin ympäri. Valitse tätä varten sopiva työasento. Muuten toiminnan pikakatkaisu ei ole taattua. Lämpötilavalvonnan näyttö Punainen lämpötilavalvonnan LED 19 viestittää, että akku tai sähkötyökalun elektroniikka (asennetulla akulla) ei ole par- haalla lämpötila-alueella. Tässä tapauksessa sähkötyökalu ei toimi tai toimii vajaalla teholla. Akun lämpötilavalvonta: – Punainen LED 19 palaa pysyvästi, kun akku asetetaan lata- uslaitteeseen: Akku on latauslämpötila-alueen 0 °C ... 45 °C ulkopuolella, eikä sitä voi ladata. – Punainen LED 19 vilkkuu, kun painat painiketta 21 tai käynnistyskytkintä 10 (kun akku paikallaan): akku on salli- tun käyttölämpötila-alueen ulkopuolella. – Akun lämpötilan ollessa yli 70 °C sähkötyökalu kytkeytyy pois, kunnes akku taas saavuttaa optimaalisen lämpötila- alueen. Sähkötyökalun elektroniikan lämpötilavalvonta: – Punainen LED 19 palaa pysyvästi, kun käynnistyskytkintä 10 painetaan: sähkötyökalun elektroniikan lämpötila on al- le 5 °C tai yli 75 °C. – Yli 90 °C lämpötilassa sähkötyökalun elektroniikka kytkey- tyy pois, kunnes se jälleen saavuttaa sallitun lämpötila-alu- een. Työskentelyohjeita Poraussyvyyden asetus (katso kuva M) Syvyydenrajoittimella 17 voidaan haluttu poraussyvyys X määrätä. – Paina syvyydenrajoittimen painiketta 15 ja aseta syvyy- denrajoitin lisäkahvaan 16. Syvyydenrajoittimen 17 rihlat tulee osoittaa alaspäin. – Työnnä SDS-plus-vaihtotyökalu vasteeseen asti SDS-plus- työkalunpitimeen 3. SDS-plus-työkalun liikkuminen saat- taa muuten johtaa väärän poraussyvyyden asetukseen. – Vedä syvyydenrajoitin niin kauas ulos, että poranterän kär- jen ja syvyydenrajoittimen kärjen väli vastaa haluttua po- raussyvyyttä X. Talttausasennon muuttaminen (Vario-Lock) Voit lukita taltan 36 asentoon. Täten voit aina käyttää parasta mahdollista työskentelyasentoa. – Aseta taltta työkalunpitimeen. – Kierrä isku-/kiertopysäytyskytkin 13 asentoon ”Vario- Lock” (katso ”Käyttömuodon asetus”, sivu 95). – Kierrä työkalunpidin haluttuun talttausasentoon. – Kierrä isku-/kiertopysäytyskytkin 13 asentoon ”talttaus”. Tällöin työkalunpidin on lukkiutunut. – Aseta aina kiertosuunta oikealle talttausta varten. Maksimikierrosluvun asento Hitaamman kiihtymisen ja alennetun kierroslu- vun asento OBJ_BUCH-283-010.book Page 96 Wednesday, January 7, 2015 2:07 PMSuomi | 97 Bosch Power Tools 1 609 92A 0JA | (7.1.15) Ruuvauskärkien asennus (katso kuva N) Aseta sähkötyökalu mutteriin/ruuviin ainoastaan sen ollessa pysähdyksissä. Pyörivät vaihtotyökalut voivat luiskahtaa pois. Ruuvauskärkien käyttöön tarvitset SDS-plus-liitosvarrella va- rustetun yleispitimen 30 (lisätarvike). – Puhdista liitosvarren kiinnitysvarsiistukkaan tuleva varsi ennen asennusta ja rasvaa sitä kevyesti. – Aseta yleispidin kiertäen työkalunpitimeen, kunnes se luk- kiutuu itesestään. – Tarkista lukkiutuminen yleispitimestä vetämällä. – Aseta ruuvauskärki yleispitimeen. Käytä vain ruuvin kan- taan sopivia ruuvauskärkiä. – Poista yleispidin työntämällä lukkoholkki 5 taaksepäin ja poistamalla yleispidin 30 työkalunpitimestä. Tärinänvaimennus Sisäänrakennettu tärinänvaimennus vähentää syntyvää täri- nää. Kumipäällysteinen kahvapinta (Softgriff) parantaa luistovar- muutta ja helpottaa täten sähkötyökalun pitämistä ja käsitte- lyä. Ohjeita akun optimaaliseen käsittelyyn Suojaa akku kosteudelta ja vedeltä. Varastoi akku vain lämpötila-alueella –20 °C ... 50 °C. Älä esim. jätä akkua autoon makaamaan kesällä. Puhdista akun tuuletusaukot silloin tällöin pehmeällä, puh- taalla ja kuivalla siveltimellä. Laitteen huomattavasti lyhentynyt käyttöaika latauksen jäl- keen osoittaa, että akku on loppuunkäytetty ja täytyy vaihtaa uuteen. Ota huomioon hävitysohjeet. Hoito ja huolto Huolto ja puhdistus Irrota aina akku sähkötyökalusta ennen kaikkia laittee- seen kohdistuvia töitä (esim. huolto, työkalun vaihto jne.) sekä laitetta kuljetettaessa ja säilytettäessä. Muu- toin käynnistyskytkimen tahaton painallus muodostaa loukkaantumisvaaran. Pidä aina sähkötyökalua ja sähkötyökalun tuuletusau- kot puhtaina, jotta voit työskennellä hyvin ja turvalli- sesti. Vaurioitunut pölynsuojus on heti vaihdettava. Suosit- telemme, että tämä työ jätetään asiakaspalvelun suori- tettavaksi. – Puhdista työkalunpidin 3 jokaisen käytön jälkeen. Asiakaspalvelu ja käyttöneuvonta Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroi- nen tuotenumero, joka löytyy laitteen mallikilvestä. Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä va- raosia koskeviin kysymyksiin. Räjähdyspiirustuksia ja tietoja varaosista löydät myös osoitteesta: www.bosch-pt.com Boschin asiakaspalvelu auttaa mielellään sinua tuotteitamme ja niiden lisätarvikkeita koskevissa kysymyksissä. Suomi Robert Bosch Oy Bosch-keskushuolto Pakkalantie 21 A 01510 Vantaa Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi. Puh.: 0800 98044 Faksi: 010 296 1838 www.bosch.fi Kuljetus Toimitukseen kuuluvat litiumioniakut ovat vaara-ainelain määräysten alaisia. Käyttäjä saa kuljettaa akkuja kadulla ilman erikoistoimenpiteitä. Toimitettaessa sivullisen kautta (esim.: lentorahti tai huolin- ta) on noudatettava pakkausta ja merkintää koskevia erikois- vaatimuksia. Tällöin on lähetyksen valmistelussa ehdottomas- ti käytettävä vaara-aineasiantuntijaa. Lähetä akkuja ainoastaan, jos kotelo on vaurioitumaton. Teip- paa avoimet liittimet ja pakkaa akku niin, että se ei pääse liik- kumaan pakkauksessa. Ota myös huomioon mahdolliset tarkemmat kansalliset mää- räykset. Hävitys Sähkötyökalut, akut, lisätarvikkeet ja pakkaukset tu- lee toimittaa ympäristöystävälliseen uusiokäyttöön. Älä heitä sähkötyökaluja tai akkuja/paristoja talousjätteisiin! Vain EU-maita varten: Eurooppalaisen direktiivin 2012/19/EU mukaan käyttökelvottomat sähkötyökalut ja eurooppalaisen direktiivin 2006/66/EY mukaan vialliset tai loppuun käytetyt akut/paristot täytyy kerätä erikseen ja toi- mittaa ympäristöystävälliseen kierrätyk- seen. Akut/paristot: Litiumioni: Katso ohjeita kappaleessa ”Kuljetus”, sivu 97. Oikeus teknisiin muutoksiin pidätetään. OBJ_BUCH-283-010.book Page 97 Wednesday, January 7, 2015 2:07 PM98 | Ελληνικά 1 609 92A 0JA | (7.1.15) Bosch Power Tools
