KÄYTTÖOHJE GSR 18 VEEC BOSCH

Høyt turtallområde; til boring med liten bordiameter. Temperaturavhengig overlastbeskyttelse Ved forskriftsmessig bruk kan ikke elektroverktøyet overbe- lastes. Hvis belastningen blir for stor eller batteritemperatu- ren ikke er i samsvar med spesifikasjonene, reduseres ut- gangseffekten, eller elektroverktøyet slås av. Elektroverktøyet går ikke med full utgangseffekt igjen før til- latt batteritemperatur er nådd. OBJ_BUCH-2671-001.book Page 70 Friday, January 22, 2016 11:09 AMNorsk | 71 Bosch Power Tools 1 609 92A 1RB | (22.1.16) Det temperaturavhengige overbelastningsvernet indikeres av at LED-lampen 15 på elektroverktøyet lyser rødt. Hvis LED- lampen 15 slukker, har verktøyet igjen tillatt batteritempera- tur. Beskyttelse mot total utlading Litium-ion-batteriet er beskyttet av «Electronic Cell Protecti- on (ECP)» mot total utlading. Når batteriet er utladet, kobles elektroverktøyet ut med en beskyttelseskobling: Innsatsverk- tøyet beveger seg ikke lenger. Hurtigutkopling Hurtigutkoplingen gir bedre kontroll over elektroverktøyet. Ved uforutsett rotasjon av elektroverktøyet rundt borakselen utkoples maskinen. Hurtigutkoplingen vises ved at LEDen på elektroverktøyet blinker. For ny innkopling slipper du på-/av-bryteren og betjener den på nytt. Hurtigutkoblingen kan bare utløses når elektroverk- tøyet går med maksimalt arbeidsturtall og kan rotere fritt rundt borakselen. Husk dette når du velger arbeids- stilling. Ellers er ikke funksjonen til hurtigutkoblingen ga- rantert. Arbeidshenvisninger Sett elektroverktøyet bare på skruen når det er slått av. Innsatsverktøy som dreier seg kan skli. Et hjelpeverktøy kan brukes når skrumaskinbits eller en uni- versalbitsholder skal tas ut. Belteholdeklips Med belteholdeklipsen 11 kan du f. eks. henge elektroverk- tøyet i et belte. Du har da begge hender ledig og elektroverk- tøyet er alltid lett tilgjengelig. Farget klips (se bilde D) Med fargeklipset 10 kan du merke elektroverktøyet individu- elt. Service og vedlikehold Vedlikehold og rengjøring Ta batteriet ut av elektroverktøyet før alle arbeider på elektroverktøyet utføres (f. eks. vedlikehold, verktøy- skifte osv.) hhv. ved transport og oppbevaring. Det er fare for skader hvis du trykker på på-/av-bryteren ved en feiltagelse. Hold elektroverktøyet og ventilasjonsspaltene alltid rene, for å kunne arbeide bra og sikkert. Hvis batteriet ikke lenger er funksjonsdyktig, må du henvende deg til en autorisert kundeservice for Bosch-elektroverktøy. Kundeservice og rådgivning ved bruk Kundeservicen svarer på dine spørsmål om reparasjon og vedlikehold av produktet samt om reservedeleler. Spreng- skisser og informasjon om reservedeler finner du også på: www.bosch-pt.com Bosch rådgivningsteamet hjelper deg gjerne ved spørsmål an- gående våre produkter og deres tilbehør. Ved alle forespørsler og reservedelsbestillinger må du oppgi det 10-sifrede produktnummeret som er angitt på produktets typeskilt. Norsk Robert Bosch AS Postboks 350 1402 Ski Tel.: 64 87 89 50 Faks: 64 87 89 55 Transport Li-ion-batteriene i verktøyet underligger kravene for farlig gods. Batteriene kan transporteres på veier av brukeren uten ytterligere krav. Ved forsendelse gjennom tredje personer (f. eks.: lufttran- sport eller spedisjon) må det oppfylles spesielle krav til em- ballasje og merking. Du må da konsultere en ekspert for farlig gods ved forberedelse av forsendelsen. Send batterier kun hvis huset ikke er skadet. Lim igjen de åp- ne kontaktene og pakk batteriet slik at det ikke beveger seg i emballasjen. Ta også hensyn til eventuelle videreførende nasjonale for- skrifter. Deponering Elektroverktøy, batterier, tilbehør og emballasje må leveres inn til miljøvennlig gjenvinning. Elektroverktøy og batterier må ikke kastes i vanlig søppel! Kun for EU-land: Iht. det europeiske direktivet 2012/19/EU om gamle elektriske apparater og iht. det europeiske direktivet 2006/66/EC må de- fekte eller oppbrukte batterier/oppladbare batterier samles inn adskilt og leveres inn til en miljøvennlig resirkulering. Batterier/oppladbare batterier: Li-ion: Ta hensyn til informasjonene i avsnit- tet «Transport», side 71. Rett til endringer forbeholdes. OBJ_BUCH-2671-001.book Page 71 Friday, January 22, 2016 11:09 AM72 | Suomi 1 609 92A 1RB | (22.1.16) Bosch Power Tools Suomi Turvallisuusohjeita Sähkötyökalujen yleiset turvallisuusohjeet Lue kaikki turvallisuus- ja muut ohjeet. Turvallisuusohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen. Säilytä kaikki turvallisuus- ja muut ohjeet tulevaisuutta varten. Turvallisuusohjeissa käytetty käsite ”sähkötyökalu” käsittää verkkokäyttöisiä sähkötyökaluja (verkkojohdolla) ja akku- käyttöisiä sähkötyökaluja (ilman verkkojohtoa). Työpaikan turvallisuus Pidä työskentelyalue puhtaana ja hyvin valaistuna. Työpaikan epäjärjestys tai valaisemattomat työalueet voi- vat johtaa tapaturmiin. Älä työskentele sähkötyökalulla räjähdysalttiissa ym- päristössä, jossa on palavaa nestettä, kaasua tai pölyä. Sähkötyökalu muodostaa kipinöitä, jotka saattavat sytyt- tää pölyn tai höyryt. Pidä lapset ja sivulliset loitolla sähkötyökalua käyttä- essäsi. Voit menettää laitteesi hallinnan huomiosi suun- tautuessa muualle. Sähköturvallisuus Sähkötyökalun pistotulpan tulee sopia pistorasiaan. Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä mitään pistorasia-adaptereita maadoitettujen sähkö- työkalujen kanssa. Alkuperäisessä kunnossa olevat pisto- tulpat ja sopivat pistorasiat vähentävät sähköiskun vaaraa. Vältä koskettamasta maadoitettuja pintoja, kuten put- kia, pattereita, liesiä tai jääkaappeja. Sähköiskun vaara kasvaa, jos kehosi on maadoitettu. Älä aseta sähkötyökalua alttiiksi sateelle tai kosteudel- le. Veden tunkeutuminen sähkötyökalun sisään kasvattaa sähköiskun riskiä. Älä käytä verkkojohtoa väärin. Älä käytä sitä sähkötyö- kalun kantamiseen, ripustamiseen tai pistotulpan ir- rottamiseen pistorasiasta vetämällä. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista. Vahingoittuneet tai sotkeutuneet johdot kasvatta- vat sähköiskun vaaraa. Käyttäessäsi sähkötyökalua ulkona käytä ainoastaan ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön so- veltuvan jatkojohdon käyttö pienentää sähköiskun vaaraa. Jos sähkötyökalun käyttö kosteassa ympäristössä ei ole vältettävissä, tulee käyttää vikavirtasuojakytkintä. Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaa- raa. Henkilöturvallisuus Ole valpas, kiinnitä huomiota työskentelyysi ja nouda- ta tervettä järkeä sähkötyökalua käyttäessäsi. Älä käy- tä mitään sähkötyökalua, jos olet väsynyt tai huumei- den, alkoholin tahi lääkkeiden vaikutuksen alaisena. Hetken tarkkaamattomuus sähkötyökalua käytettäessä saattaa johtaa vakavaan loukkaantumiseen. Käytä suojavarusteita. Käytä aina suojalaseja. Henkilö- kohtaisen suojavarustuksen käyttö, kuten pölynaamarin, luistamattomien turvakenkien, suojakypärän tai kuulon- suojaimien, riippuen sähkötyökalun lajista ja käyttötavas- ta, vähentää loukkaantumisriskiä. Vältä tahatonta käynnistämistä. Varmista, että sähkö- työkalu on poiskytkettynä, ennen kuin liität sen sähkö- verkkoon ja/tai liität akun, otat sen käteen tai kannat sitä. Jos kannat sähkötyökalua sormi käynnistyskytkimellä tai kytket sähkötyökalun pistotulpan pistorasiaan käyn- nistyskytkimen ollessa käyntiasennossa, altistat itsesi on- nettomuuksille. Poista kaikki säätötyökalut ja ruuvitaltat, ennen kuin käynnistät sähkötyökalun. Työkalu tai avain, joka sijait- see laitteen pyörivässä osassa, saattaa johtaa loukkaantu- miseen. Vältä epänormaalia kehon asentoa. Huolehdi aina tuke- vasta seisoma-asennosta ja tasapainosta. Täten voit pa- remmin hallita sähkötyökalua odottamattomissa tilanteis- sa. Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet loitolla liikkuvista osista. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikkuviin osiin. Jos pölynimu- ja keräilylaitteita voidaan asentaa, tulee sinun tarkistaa, että ne on liitetty ja että niitä käyte- tään oikealla tavalla. Pölynimulaitteiston käyttö vähentää pölyn aiheuttamia vaaroja. Sähkötyökalujen huolellinen käyttö ja käsittely Älä ylikuormita laitetta. Käytä kyseiseen työhön tarkoi- tettua sähkötyökalua. Sopivaa sähkötyökalua käyttäen työskentelet paremmin ja varmemmin tehoalueella, jolle sähkötyökalu on tarkoitettu. Älä käytä sähkötyökalua, jota ei voida käynnistää ja py- säyttää käynnistyskytkimestä. Sähkötyökalu, jota ei enää voida käynnistää ja pysäyttää käynnistyskytkimellä, on vaarallinen ja se täytyy korjata. Irrota pistotulppa pistorasiasta, ennen kuin suoritat säätöjä, vaihdat tarvikkeita tai siirrät sähkötyökalun varastoitavaksi. Nämä turvatoimenpiteet estävät sähkö- työkalun tahattoman käynnistyksen. Säilytä sähkötyökalut poissa lasten ulottuvilta, kun nii- tä ei käytetä. Älä anna sellaisten henkilöiden käyttää sähkötyökalua, jotka eivät tunne sitä tai jotka eivät ole lukeneet tätä käyttöohjetta. Sähkötyökalut ovat vaaralli- sia, jos niitä käyttävät kokemattomat henkilöt. Hoida sähkötyökalusi huolella. Tarkista, että liikkuvat osat toimivat moitteettomasti, eivätkä ole puristukses- sa sekä, että siinä ei ole murtuneita tai vahingoittunei- ta osia, jotka saattaisivat vaikuttaa haitallisesti sähkö- VAROITUS OBJ_BUCH-2671-001.book Page 72 Friday, January 22, 2016 11:09 AMSuomi | 73 Bosch Power Tools 1 609 92A 1RB | (22.1.16) työkalun toimintaan. Anna korjata nämä vioittuneet osat ennen käyttöä. Monen tapaturman syyt löytyvät huo- nosti huolletuista laitteista. Pidä leikkausterät terävinä ja puhtaina. Huolellisesti hoidetut leikkaustyökalut, joiden leikkausreunat ovat terä- viä, eivät tartu helposti kiinni ja niitä on helpompi hallita. Käytä sähkötyökaluja, tarvikkeita, vaihtotyökaluja jne. näiden ohjeiden mukaisesti. Ota tällöin huomioon työ- olosuhteet ja suoritettava toimenpide. Sähkötyökalun käyttö muuhun kuin sille määrättyyn käyttöön saattaa joh- taa vaarallisiin tilanteisiin. Akkukäyttöisten työkalujen huolellinen käsittely ja käyt-

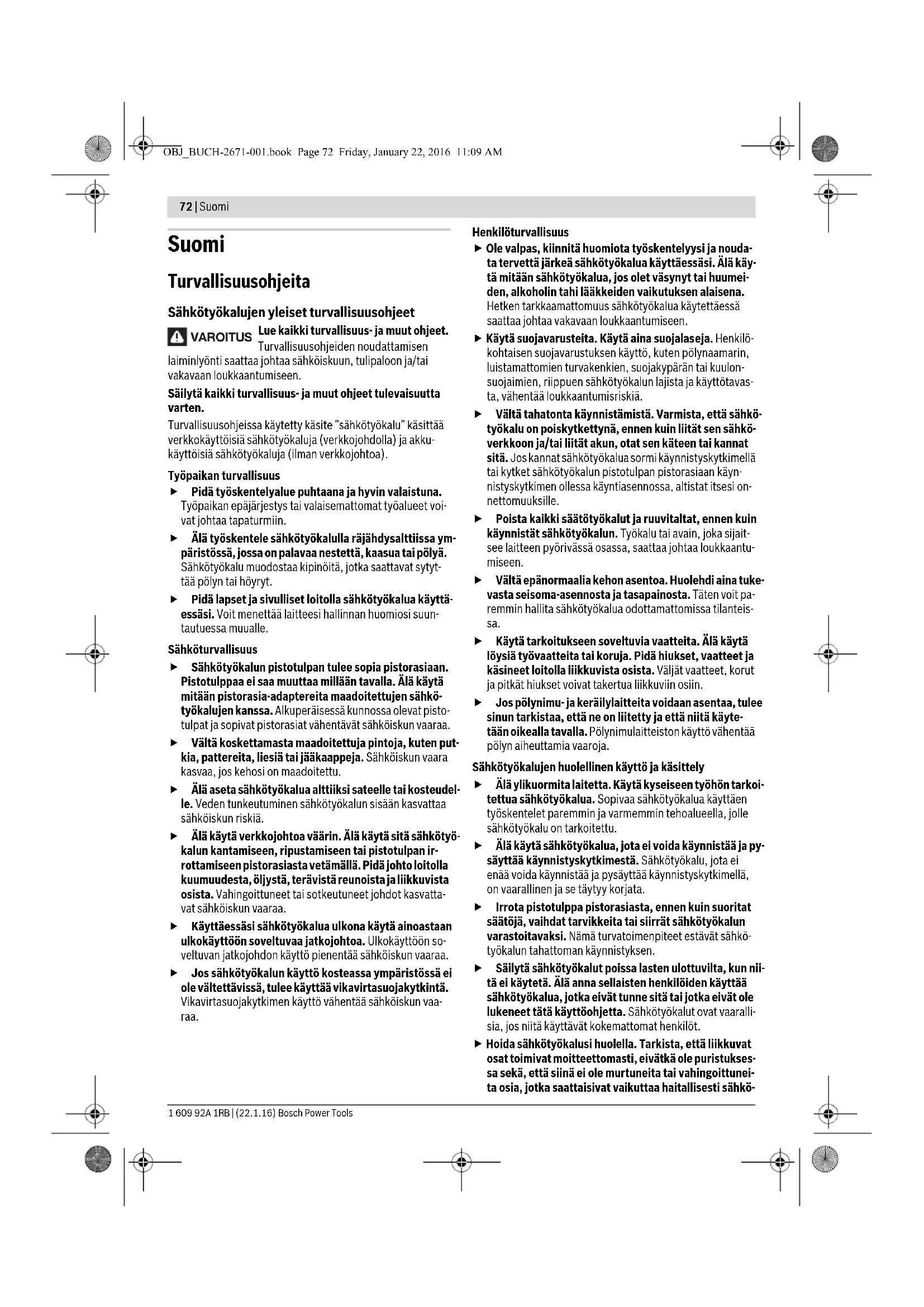

Lataa akku vain valmistajan suosittelemassa latauslait- teessa. Latauslaite, joka soveltuu määrätyntyyppiselle akulle, saattaa muodostaa tulipalovaaran erilaista akkua la- dattaessa. Käytä sähkötyökalussa ainoastaan kyseiseen sähkö- työkaluun tarkoitettua akkua. Jonkin muun akun käyttö saattaa johtaa loukkaantumiseen ja tulipaloon. Pidä irrallista akkua loitolla metalliesineistä, kuten pa- perinliittimistä, kolikoista, avaimista, nauloista, ruu- veista tai muista pienistä metalliesineistä, jotka voivat oikosulkea akun koskettimet. Akkukoskettimien välinen oikosulku saattaa aiheuttaa palovammoja tai johtaa tulipa- loon. Väärästä käytöstä johtuen akusta saattaa vuotaa nes- tettä. Vältä koskettamasta nestettä. Jos nestettä va- hingossa joutuu iholle, huuhtele kosketuskohta vedel- lä. Jos nestettä pääsee silmiin, tarvitaan tämän lisäksi lääkärin apua. Akusta vuotava neste saattaa aiheuttaa är- sytystä ja palovammoja. Huolto Anna ainoastaan koulutettujen ammattihenkilöiden korjata sähkötyökalusi ja hyväksy korjauksiin vain al- kuperäisiä varaosia. Täten varmistat, että sähkötyökalu säilyy turvallisena. Porakoneiden ja ruuvinvääntimien turvallisuus- ohjeet

GSB 14,4 VE-EC/GSB 18 VE-EC

Käytä kuulonsuojaimia kun iskuporaat. Melu saattaa ai- heuttaa kuulon menetystä.

Pidä sähkötyökalua eristetyistä pinnoista tehdessäsi työtä, jossa vaihtotyökalu tai ruuvi saattaisi osua pii- lossa olevaan sähköjohtoon. Kosketus jännitteiseen joh- toon voi saattaa sähkötyökalun metalliosat jännitteisiksi ja johtaa sähköiskuun. Käytä lisäkahvoja, jos niitä on toimitettu sähkötyöka- lun mukana. Hallinnan menettäminen saattaa johtaa louk- kaantumisiin. Käytä sopivia etsintälaitteita piilossa olevien syöttö- johtojen paikallistamiseksi tai käänny paikallisen jake- luyhtiön puoleen. Kosketus sähköjohtoon saattaa johtaa tulipaloon ja sähköiskuun. Kaasuputken vahingoittaminen saattaa johtaa räjähdykseen. Vesijohtoputken puhkaisu ai- heuttaa aineellista vahinkoa. Pysäytä sähkötyökalu välittömästi, jos vaihtotyökalu lukkiutuu. Varaudu voimakkaisiin vastamomentteihin, jotka syntyvät takaiskussa. Vaihtotyökalu lukkiutuu, kun: — sähkötyökalua ylikuormitetaan tai — se kallistuu työstettävässä työkappaleessa. Pidä tukevasti kiinni sähkötyökalusta. Ruuvia kiristettä- essä ja avattaessa saattaa hetkellisesti syntyä voimakkaita vastamomentteja. Pidä työn aikana sähkötyökalua kaksin käsin ja ota tu- keva seisoma-asento. Sähkötyökalua pystyy ohjaamaan varmemmin kahdella kädellä. Varmista työkappale. Kiinnityslaitteilla tai ruuvipenkkiin kiinnitetty työkappale pysyy tukevammin paikoillaan kuin kädessä pidettynä. Odota, kunnes sähkötyökalu on pysähtynyt, ennen kuin asetat sen pois käsistäsi. Vaihtotyökalu saattaa juut- tua kiinni johtaen sähkötyökalun hallinnan menettämi- seen. Älä avaa akkua. On olemassa oikosulun vaara. Suojaa akku kuumuudelta esim. myös pitkäai- kaiselta auringonpaisteelta, tulelta, vedeltä ja kosteudelta. On olemassa räjähdysvaara. Jos akku vaurioituu tai sitä käytetään asiaankuulumat- tomalla tavalla, siitä saattaa purkautua höyryjä. Tuule- ta raikkaalla ilmalla ja hakeudu lääkärin luo, jos ilme- nee haittoja. Höyryt voivat ärsyttää hengitystiehyeitä. Käytä akkua ainoastaan yhdessä Bosch-sähkötyökalu- si kanssa. Vain täten suojaat akkusi vaaralliselta ylikuormi- tukselta. Terävät esineet (esim. naulat ja ruuvitaltat) tai kuo- reen kohdistuvat iskut voivat vaurioittaa akkua. Silloin voi syntyä sisäinen oikosulku ja akku voi syttyä palamaan, muodostaa savua, räjähtää tai ylikuumentua. Akku toimitetaan osittain ladattuna. Jotta akun täysi teho olisi taattu, tulee akku ladata täyteen latauslait- teessa ennen ensimmäistä käyttöä. Lue latauslaitteen käyttöohje. Käytä vaihteenvalitsinta ainoastaan sähkötyökalun ol- lessa pysähdyksissä. Työnnä aina vaihteenvalitsin tai käännä aina toiminta- muodon valitsin vasteeseen asti. Muussa tapauksessa sähkötyökalu saattaa vaurioitua. Aseta aina suunnanvaihtokytkin keskiasentoon ennen kaikkia laitteeseen kohdistuvia töitä (esim. huolto, työkalun vaihto jne.) sekä laitetta kuljetettaessa ja säi- lytettäessä. Muutoin käynnistyskytkimen tahaton painal- lus muodostaa loukkaantumisvaaran. OBJ_BUCH-2671-001.book Page 73 Friday, January 22, 2016 11:09 AM74 | Suomi 1 609 92A 1RB | (22.1.16) Bosch Power Tools Tuotekuvaus Lue kaikki turvallisuus- ja muut ohjeet. Tur- vallisuusohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen. Käännä auki taittosivu, jossa on laitteen kuva ja pidä se ulos- käännettynä lukiessasi käyttöohjetta. Määräyksenmukainen käyttö Sähkötyökalu on tarkoitettu ruuvinvääntöön ja poraamiseen puuhun, metalliin keramiikkaan ja muoviin. GSB on lisäksi tar- koitettu iskuporaukseen tiileen, muuraukseen ja kiviainek- seen. Sähkötyökalun valo on tarkoitettu sähkötyökalun työalueen suoraan valaisuun, se ei sovellu kotitalouden huonevaloksi. Kuvassa olevat osat Kuvassa olevien osien numerointi viittaa grafiikkasivussa ole- vaan sähkötyökalun kuvaan. 1 Työkalunpidin 2 Pikaistukka 3 Syvyydenrajoitin 4 Lisäkahva (eristetty kädensija) 5 Lisäkahvan välikappale 6 Syvyydenrajoittimen asetuksen siipiruuvi 7 Vääntömomenttiasetuksen säätöpyörä 8 Toimintamuodon valitsin 9 Vaihteenvalitsin 10 Värillinen pidike 11 Vyöpidin 12 Akku 13 Akun vapautuspainike 14 Työvalo 15 Ylikuormitussuojan näyttö 16 Yleispidin* 17 Suunnanvaihtokytkin 18 Käynnistyskytkin 19 Kahva (eristetty kädensija) *Kuvassa tai selostuksessa esiintyvä lisätarvike ei kuulu vakiotoi- mitukseen. Löydät täydellisen tarvikeluettelon tarvikeohjelmas- tamme. Tekniset tiedot Akkuruuvinväännin Akkuiskuporaruuvinväännin

Tuotenumero 3 601 JF1 0.. 3 601 JF1 1.. 3 601 JF1 2.. 3 601 JF1 3.. Nimellisjännite V= 14,4 18 14,4 18 Tyhjäkäyntikierrosluku – 1. vaihde – 2. vaihde min

- - 0–28500 0–31500 maks. vääntömomentti pehmeällä ruuvaus- alustalla normin ISO 5393 mukaan Nm 40

maks. vääntömomentti kovaan materiaaliin, ISO 5393 Nm 70

Poran maks. Ø (1./2. vaihde) – Puu – Teräs – Muuraus

Työkalunpidin 1,5 – 13 1,5 – 13 1,5 – 13 1,5 – 13 maks. ruuvin Ø mm 10 12 10 12 Paino vastaa EPTA-Procedure 01:2014 kg 2,1* 2,2* 2,2* 2,3* Sallittu ympäristön lämpötila – ladattaessa – käytössä

Suositellut latauslaitteet AL 18.. GAL 3680 AL 18.. GAL 3680 AL 18.. GAL 3680 AL 18.. GAL 3680 Induktioakkujen suositellut latauslaitteet

GAL 18... W GAL 18... W

*riippuen käytetystä akusta** rajoitettu tehokkuus, kun lämpötilat <0 °C OBJ_BUCH-2671-001.book Page 74 Friday, January 22, 2016 11:09 AMSuomi | 75 Bosch Power Tools 1 609 92A 1RB | (22.1.16) Melu-/tärinätiedot Melun mittausarvot on määritetty EN 60745-2-1, EN 60745-2-2 mukaan.

GSR 14,4 VE-EC / GSR 18 VE-EC

Laitteen A-arvioitu äänen painetaso on tyypillisesti alle 70 dB(A). Epävarmuus K =3 dB. Melu saattaa työn aikana ylittää 80dB(A). Käytä kuulunsuojaimia!

GSB 14,4 VE-EC / GSB 18 VE-EC

Laitteen tyypillinen A-painotettu äänen painetaso on: Äänen painetaso 87 dB(A); äänen tehotaso 98 dB(A). Epävarmuus K=3dB. Käytä kuulonsuojaimia! Näissä ohjeissa mainittu värähtelytaso on mitattu normissa EN 60745 standardoidun mittausmenetelmän mukaisesti ja sitä voidaan käyttää sähkötyökalujen keskinäiseen vertailuun. Se soveltuu myös värähtelyrasituksen väliaikaiseen arvioin- tiin. Ilmoitettu värähtelytaso vastaa sähkötyökalun pääasiallisia käyttötapoja. Jos sähkötyökalua käytetään kuitenkin muihin käyttötarkoituksiin, erilaisilla lisävarusteilla, poikkeavilla käyttötarvikkeilla tai riittämättömästi huollettuna, silloin vä- rähtelytaso saattaa poiketa ilmoitetusta arvosta. Tämä saat- taa kasvattaa koko työaikajakson värähtelyrasitusta huomat- tavasti. Värähtelyrasituksen tarkaksi arvioimiseksi tulee huomioida myös ne ajat, jolloin laite on sammutettuna tai tyhjäkäynnillä. Tämä voi selvästi pienentää koko työaikajakson värähtelyrasi- tusta. Määrittele tarvittavat lisävarotoimenpiteet käyttäjän suojele- miseksi värähtelyn vaikutuksilta, esimerkiksi: Sähkötyökalu- jen ja käyttötarvikkeiden huolto, käsien pitäminen lämpiminä, työprosessien organisointi. Asennus Akun lataus Huomio: Akku toimitetaan osittain ladattuna. Jotta akun täysi teho voitaisiin taata, tulee akku ennen ensimmäistä käyttöön- ottoa ladata täyteen latauslaitteessa. Litiumioniakkua voidaan ladata milloin vain lyhentämättä akun elinikää. Latauksen keskeytys ei vaurioita akkua. Litiumioniakku on suojattu syväpurkausta vastaan ”elektroni- sen kennojen suojauksen (ECP)” avulla. Akun tyhjetessä suo- jakytkentä pysäyttää sähkötyökalun: Vaihtotyökalu ei enää lii- ku. Älä enää paina käynnistyskytkintä sähkötyökalun automaattisen poiskytkennän jälkeen. Akku saattaa vahingoittua. Akun irrotus Akussa 12 on kaksi lukitusvaihetta, jotka estävät akkua irto- amasta, jos tahattomasti painaa akun lukkopainiketta 13. Akun ollessa sähkötyökalussa, jousi pitää sen paikoillaan. Irrota akku 12 painamalla lukkopainiketta 13 ja vetämällä ak- ku eteenpäin ulos sähkötyökalusta. Älä käytä voimaa tähän. Lisäkahva Käytä supistushylsyä vain lisäkahvan 4 kanssa. Varmista ennen kaikkia töitä, että lisäkahva on hyvin kiristetty. Hallinnan menettäminen saattaa johtaa louk- kaantumisiin. GSR 14,4 VE-EC GSR 18 VE-EC GSB 14,4 VE-EC GSB 18 VE-EC Värähtelyn yhteisarvot a

(kolmen suunnan vektorisumma) ja epävarmuus K mitattuna EN 60745-2-1, EN 60745-2-2 mukaan. Poraaminen metalliin:

< 2,5 1,5 2,5 1,5 12,5 1,5 < 2,5 1,5 2,5 1,5 12,5 1,5 < 2,5 1,5 OBJ_BUCH-2671-001.book Page 75 Friday, January 22, 2016 11:09 AM76 | Suomi 1 609 92A 1RB | (22.1.16) Bosch Power Tools Lisäkahvan asennus Kun haluat avata lisäkahvan, kierrä lisäkahvan 4 alaosaa vas- tapäivään. Vedä lisäkahvan välikappale 5 taaksepäin ja pidä sitä paikal- laan. Työnnä lisäkahva poraistukan ylitse, jotta saat kiinnitet- tyä lisäkahvan sähkötyökaluun. Vapauta tämän jälkeen väli- kappale 5. Tämän jälkeen kiristät kiertämällä lisäkahvan 4 alaosaa uudel- leen myötäpäivään. Lisäkahvan kääntäminen Voit mielivaltaisesti kääntää lisäkahvaa 4, löytääksesi varman ja vaivattoman työskentelyasennon. Kierrä lisäkahvan 4 alempi osa vastapäivään ja käännä lisä- kahva 4 haluttuun asentoon. Kiristä tämän jälkeen lisäkahva 4 uudelleen, kiertämällä sitä myötäpäivään. Poraussyvyyden asetus Syvyydenrajoittimella 3 voidaan haluttu poraussyvyys X mää- rätä. Höllää syvyydenrajoittimen säädön siipiruuvia 6 ja säädä lisä- kahvassa olevaa syvyydenrajoitinta 4. Vedä syvyydenrajoitin niin kauas ulos, että poranterän kärjen ja syvyydenrajoittimen kärjen väli vastaa haluttua poraussy- vyyttä X. Kiristä syvyydenrajoittimen säätösiipiruuvi 6 uudelleen. Työkalunvaihto (katso kuva A) Irrota aina akku sähkötyökalusta ennen kaikkia laittee- seen kohdistuvia töitä (esim. huolto, työkalun vaihto jne.) sekä laitetta kuljetettaessa ja säilytettäessä. Muu- toin käynnistyskytkimen tahaton painallus muodostaa loukkaantumisvaaran. Avaa pikaistukka 2 kiertämällä sitä suuntaan , kunnes työ- kalu voidaan asettaa siihen. Aseta työkalu. Kierrä pikaistukan 2 hylsyä käsin voimakkaasti suuntaan . Istukka lukkiutuu täten automaattisesti. Pölyn ja lastun poistoimu Materiaalien, kuten lyijypitoisen pinnoitteen, muuta- mien puulaatujen, kivennäisten ja metallin pölyt voivat olla terveydelle vaarallisia ja johtaa allergisiin reaktioi- hin, hengitystiesairauksiin ja/tai syöpään. Asbestipitoi- sia aineita saavat käsitellä vain ammattilaiset. – Huolehdi työkohteen hyvästä tuuletuksesta. – Suosittelemme käyttämään suodatusluokan P2 hengi- tyssuojanaamaria. Ota huomioon maassasi voimassaolevat säännökset koski- en käsiteltäviä materiaaleja. Vältä pölynkertymää työpaikalla. Pöly saattaa helposti syttyä palamaan. Käyttö Käyttöönotto Akun asennus Huomio: Sähkötyökaluusi sopimattomien akkujen käyttö saattaa johtaa vikatoimintoihin tai sähkötyökalun vaurioitumi- seen. Aseta suunnanvaihtokytkin 17 keskiasentoon, tahattoman käynnistyksen estämiseksi. Työnnä ladattu akku 12 kahvaan, kunnes se lukkiutuu tuntuvasti ja asettuu tasaisesti kiinni kah- vaan. Pyörimissuunnan asetus (katso kuva B) Suunnanvaihtokytkimellä 17 voit muuttaa sähkötyökalun kiertosuunnan. Käynnistyskytkimen 18 ollessa painettuna tä- mä ei kuitenkaan ole mahdollista. Pyörimissuunta myötäpäivään: Siirrä suunnanvaihto- kytkin 17 molemmilla puolilla vasteeseen asti asentoon

Pyörimissuunta vastapäivään: Siirrä suunnanvaihto- kytkin 17 molemmilla puolilla vasteeseen asti asentoon

Käyttömuodon asetus Poraus Aseta toimintamuodon valitsin 8 ”poraus”-tun- nuksen kohdalle. Ruuvinvääntö Aseta toimintamuodon valitsin 8 ”ruuvaus”-tun- nuksen kohdalle. Iskuporaus (GSB 14,4 VE-EC, GSB 18 VE-EC) Aseta toimintamuodon valitsin 8 ”iskuporaus”- tunnuksen kohdalle. Käynnistys ja pysäytys Paina sähkötyökalun käynnistystä varten käynnistyskytkin- tä 18 ja pidä se painettuna. LED 14 palaa, kun käynnistyskytkintä 18 painetaan pohjaan tai puoleen väliin ja mahdollistaa ruuvauskohdan valaisun epäsuotuisissa valo-olosuhteissa. Käynnistä energiansäästön takia sähkötyökalu vain, kun käy- tät sitä. Kierrosluvun asetus Voit säätää käynnissä olevan sähkötyökalun kierroslukua por- taattomasti, riippuen siitä miten syvälle painat käynnistyskyt- kintä 18. Käynnistyskytkimen 18 kevyt painallus aikaansaa alhaisen kierrosluvun. Paineen kasvaessa, nousee kierrosluku. Vääntömomentin asetus (Koskee ruuvauskäyttöä) Vääntömomenttiasetuksen säätörenkaalla 7 voit asettaa tar- vittavan vääntömomentin 25 portaassa. Heti, kun asetettu vääntömomentti on saavutettu, vaihtotyökalu pysäytetään. OBJ_BUCH-2671-001.book Page 76 Friday, January 22, 2016 11:09 AMSuomi | 77 Bosch Power Tools 1 609 92A 1RB | (22.1.16) Mekaaninen vaihteenvalinta Käytä vaihteenvalitsinta 9 ainoastaan sähkötyökalun ollessa pysähdyksissä.

Pieni kierroslukualue; työskentelyyn poran suurten halkaisi- joiden kanssa.

Suuri kierroslukualue; työskentelyyn pienien porahalkaisijoi- den kanssa. Lämpötilasta riippuvainen ylikuormitussuoja Oikein käytettynä sähkötyökalua ei voida ylikuormittaa. Liial- lisessa kuormituksessa tai akun luvalliselta lämpötila-alueelta poikettaessa antoteho laskee tai sähkötyökalu kytkeytyy pois päältä. Sähkötyökalu toimii jälleen, kun sallittu akkulämpötila on saavutettu. Lämpötilasta riippuvasta ylikuormitussuojasta ilmoitetaan sähkötyökalun punaisella LED-valolla 15. Kun LED-valo 15 sammuu, laitteen akkulämpötila on jälleen sallituissa rajoissa. Syväpurkaussuoja Litiumioniakku on suojattu syväpurkausta vastaan ”elektroni- sen kennojen suojauksen (ECP)” avulla. Akun tyhjetessä suo- jakytkentä pysäyttää sähkötyökalun: Vaihtotyökalu ei enää lii- ku. Pikapysäytys Pikapysäytys auttaa hallitsemaan sähkötyökalua paremmin. Sähkötyökalun ennalta aavistamaton pyörintä porausakselin ympäri pysäyttää laitteen. Pikapysäytys osoitetaan sähkötyökalussa vilkkuvalla LED:illä. Uudelleenkäynnistystä varten vapautat käynnistyskytkimen ja painat sitä sitten uudelleen. Toiminnan pikakatkaisu voi laueta vain, jos sähkötyö- kalu käy suurimmalla käyttökierrosluvulla ja voi pyöriä vapaasti poranterän akselin ympäri. Valitse tätä varten sopiva työasento. Muuten toiminnan pikakatkaisu ei ole taattua. Työskentelyohjeita Laske työkalu ruuvin päälle, ennen kuin kytket virran. Varo, ettei käynnissä oleva työkalu luiskahda pois paikal- taan. Ruuvauskärki tai yleispidin voidaan irrottaa apuvälineen avul- la. Vyöpidin Vyöpitimen 11 avulla voit ripustaa sähkötyökalun esim. vyö- hön. Sinulla on silloin molemmat kädet vapaana ja sähkötyö- kalu on kuitenkin milloin vain saatavilla. Värillinen pidike (katso kuva D) Värillisellä pidikkeellä 10 voit merkitä sähkötyökalusi yksilölli- sesti. Hoito ja huolto Huolto ja puhdistus Irrota aina akku sähkötyökalusta ennen kaikkia laittee- seen kohdistuvia töitä (esim. huolto, työkalun vaihto jne.) sekä laitetta kuljetettaessa ja säilytettäessä. Muu- toin käynnistyskytkimen tahaton painallus muodostaa loukkaantumisvaaran. Pidä aina sähkötyökalua ja sähkötyökalun tuuletusau- kot puhtaina, jotta voit työskennellä hyvin ja turvalli- sesti. Jos akku ei enää toimi, käänny Bosch-sopimushuollon puo- leen. Asiakaspalvelu ja käyttöneuvonta Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä va- raosia koskeviin kysymyksiin. Räjähdyspiirustuksia ja tietoja varaosista löydät myös osoitteesta: www.bosch-pt.com Boschin asiakaspalvelu auttaa mielellään sinua tuotteitamme ja niiden lisätarvikkeita koskevissa kysymyksissä. Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroi- nen tuotenumero, joka on ilmoitettu tuotteen mallikilvessä. Suomi Robert Bosch Oy Bosch-keskushuolto Pakkalantie 21 A 01510 Vantaa Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi. Puh.: 0800 98044 Faksi: 010 296 1838 www.bosch.fi Kuljetus Toimitukseen kuuluvat litiumioniakut ovat vaara-ainelain määräysten alaisia. Käyttäjä saa kuljettaa akkuja kadulla ilman erikoistoimenpiteitä. Toimitettaessa sivullisen kautta (esim.: lentorahti tai huolin- ta) on noudatettava pakkausta ja merkintää koskevia erikois- vaatimuksia. Tällöin on lähetyksen valmistelussa ehdottomas- ti käytettävä vaara-aineasiantuntijaa. Lähetä akkuja ainoastaan, jos kotelo on vaurioitumaton. Teip- paa avoimet liittimet ja pakkaa akku niin, että se ei pääse liik- kumaan pakkauksessa. Ota myös huomioon mahdolliset tarkemmat kansalliset mää- räykset. Hävitys Sähkötyökalut, akut, lisätarvikkeet ja pakkaukset tu- lee toimittaa ympäristöystävälliseen uusiokäyttöön. Älä heitä sähkötyökaluja tai akkuja/paristoja talousjätteisiin! OBJ_BUCH-2671-001.book Page 77 Friday, January 22, 2016 11:09 AM78 | Eλληνικά 1 609 92A 1RB | (22.1.16) Bosch Power Tools Vain EU-maita varten: Eurooppalaisen direktiivin 2012/19/EU mukaan käyttökelvottomat sähkötyökalut ja eurooppalaisen direktiivin 2006/66/EY mukaan vialliset tai loppuun käytetyt akut/paristot täytyy kerätä erikseen ja toi- mittaa ympäristöystävälliseen kierrätyk- seen. Akut/paristot: Litiumioni: Katso ohjeita kappaleessa ”Kuljetus”, sivu 77. Oikeus teknisiin muutoksiin pidätetään.
