РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ GSR 18 VEEC BOSCH

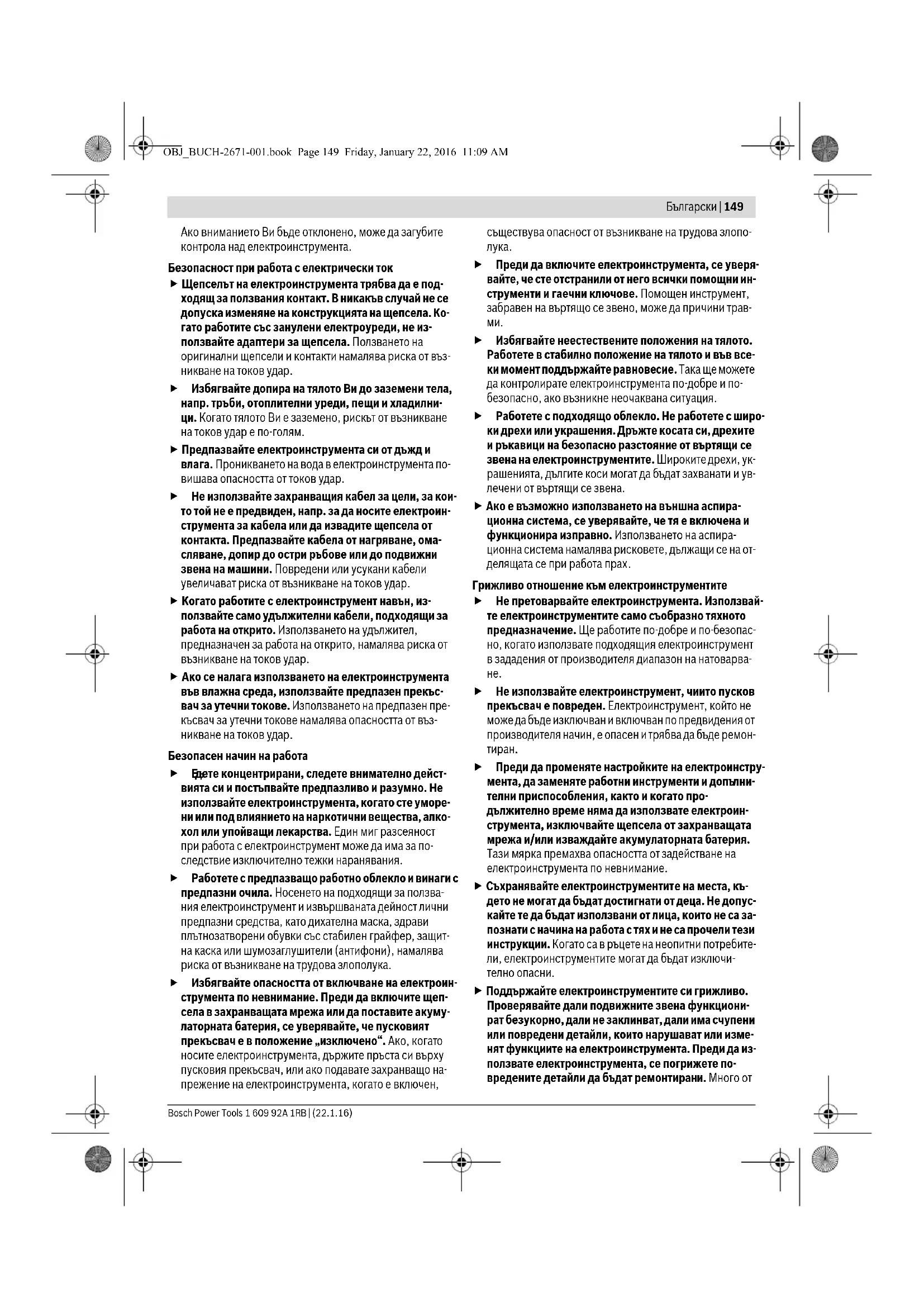

Указания за безопасна работа Общи указания за безопасна работа Прочетете внимателно всички ука- зания. Неспазването на приведени- те по-долу указания може да доведе до токов удар, пожар и/или тежки травми. Съхранявайте тези указания на сигурно място. Използваният по-долу термин „електроинструмент“ се от- нася до захранвани от електрическата мрежа електроин- струменти (със захранващ кабел) и до захранвани от аку- мулаторна батерия електроинструменти (без захранващ

Безопасност на работното място Поддържайте работното си място чисто и добре ос- ветено. Безпорядъкът и недостатъчното осветление могат да спомогнат за възникването на трудова злопо-

Не работете с електроинструмента в среда с пови- шена опасност от възникване на експлозия, в бли- зост до леснозапалими течности, газове или прахо- образни материали. По време на работа в електроин- струментите се отделят искри, които могат да възпламе- нят прахообразни материали или пари. Дръжте деца и странични лица на безопасно раз- стояние, докато работите с електроинструмента. OBJ_BUCH-2671-001.book Page 148 Friday, January 22, 2016 11:09 AMБългарски | 149 Bosch Power Tools 1 609 92A 1RB | (22.1.16) Ако вниманието Ви бъде отклонено, може да загубите контрола над електроинструмента. Безопасност при работа с електрически ток Щепселът на електроинструмента трябва да е под- ходящ за ползвания контакт. В никакъв случай не се допуска изменяне на конструкцията на щепсела. Ко- гато работите със занулени електроуреди, не из- ползвайте адаптери за щепсела. Ползването на оригинални щепсели и контакти намалява риска от въз- никване на токов удар. Избягвайте допира на тялото Ви до заземени тела, напр. тръби, отоплителни уреди, пещи и хладилни- ци. Когато тялото Ви е заземено, рискът от възникване на токов удар е по-голям. Предпазвайте електроинструмента си от дъжд и влага. Проникването на вода в електроинструмента по- вишава опасността от токов удар. Не използвайте захранващия кабел за цели, за кои- то той не е предвиден, напр. за да носите електроин- струмента за кабела или да извадите щепсела от контакта. Предпазвайте кабела от нагряване, ома- сляване, допир до остри ръбове или до подвижни звена на машини. Повредени или усукани кабели увеличават риска от възникване на токов удар. Когато работите с електроинструмент навън, из- ползвайте само удължителни кабели, подходящи за работа на открито. Използването на удължител, предназначен за работа на открито, намалява риска от възникване на токов удар. Ако се налага използването на електроинструмента във влажна среда, използвайте предпазен прекъс- вач за утечни токове. Използването на предпазен пре- късвач за утечни токове намалява опасността от въз- никване на токов удар. Безопасен начин на работа

дете концентрирани, следете внимателно дейст- вията си и постъпвайте предпазливо и разумно. Не използвайте електроинструмента, когато сте уморе- ни или под влиянието на наркотични вещества, алко- хол или упойващи лекарства. Един миг разсеяност при работа с електроинструмент може да има за по- следствие изключително тежки наранявания. Работете с предпазващо работно облекло и винаги с предпазни очила. Носенето на подходящи за ползва- ния електроинструмент и извършваната дейност лични предпазни средства, като дихателна маска, здрави плътнозатворени обувки със стабилен грайфер, защит- на каска или шумозаглушители (антифони), намалява риска от възникване на трудова злополука. Избягвайте опасността от включване на електроин- струмента по невнимание. Преди да включите щеп- села в захранващата мрежа или да поставите акуму- латорната батерия, се уверявайте, че пусковият прекъсвач е в положение „изключено“. Ако, когато носите електроинструмента, държите пръста си върху пусковия прекъсвач, или ако подавате захранващо на- прежение на електроинструмента, когато е включен, съществува опасност от възникване на трудова злопо-

Преди да включите електроинструмента, се уверя- вайте, че сте отстранили от него всички помощни ин- струменти и гаечни ключове. Помощен инструмент, забравен на въртящо се звено, може да причини трав-

Избягвайте неестествените положения на тялото. Работете в стабилно положение на тялото и във все- ки момент поддържайте равновесие. Така ще можете да контролирате електроинструмента по-добре и по- безопасно, ако възникне неочаквана ситуация. Работете с подходящо облекло. Не работете с широ- ки дрехи или украшения. Дръжте косата си, дрехите и ръкавици на безопасно разстояние от въртящи се звена на електроинструментите. Широките дрехи, ук- рашенията, дългите коси могат да бъдат захванати и ув- лечени от въртящи се звена. Ако е възможно използването на външна аспира- ционна система, се уверявайте, че тя е включена и функционира изправно. Използването на аспира- ционна система намалява рисковете, дължащи се на от- делящата се при работа прах. Грижливо отношение към електроинструментите Не претоварвайте електроинструмента. Използвай- те електроинструментите само съобразно тяхното предназначение. Ще работите по-добре и по-безопас- но, когато използвате подходящия електроинструмент в зададения от производителя диапазон на натоварва-

Не използвайте електроинструмент, чиито пусков прекъсвач е повреден. Електроинструмент, който не може да бъде изключван и включван по предвидения от производителя начин, е опасен и трябва да бъде ремон-

Преди да променяте настройките на електроинстру- мента, да заменяте работни инструменти и допъ

телни приспособления, както и когато про- дължително време няма да използвате електроин- струмента, изключвайте щепсела от захранващата мрежа и/или изваждайте акумулаторната батерия. Тази мярка премахва опасността от задействане на електроинструмента по невнимание. Съхранявайте електроинструментите на места, къ- дето не могат да бъдат достигнати от деца. Не допус- кайте те да бъдат използвани от лица, които не са за- познати с начина на работа с тях и не са прочели тези инструкции. Когато са в ръцете на неопитни потребите- ли, електроинструментите могат да бъдат изключи- телно опасни. Поддържайте електроинструментите си грижливо. Проверявайте дали подвижните звена функциони- рат безукорно, дали не заклинват, дали има счупени или повредени детайли, които нарушават или изме- нят функциите на електроинструмента. Преди да из- ползвате електроинструмента, се погрижете по- вредените детайли да бъдат ремонтирани. Много от OBJ_BUCH-2671-001.book Page 149 Friday, January 22, 2016 11:09 AM150 | Български 1 609 92A 1RB | (22.1.16) Bosch Power Tools трудовите злополуки се дължат на недобре поддържа- ни електроинструменти и уреди. Поддържайте режещите инструменти винаги добре заточени и чисти. Добре поддържаните режещи ин- струменти с остри ръбове оказват по-малко съпро- тивление и се водят по-леко. Използвайте електроинструментите, допълнителни- те приспособления, работните инструменти и т.н., съобразно инструкциите на производителя. При то- ва се съобразявайте и с конкретните работни усло- вия и операции, които трябва да изпълните. Използването на електроинструменти за различни от предвидените от производителя приложения повиша- ва опасността от възникване на трудови злополуки. Грижливо отношение към акумулаторни електроин-

За зареждането на акумулаторните батерии използ- вайте само зарядните устройства, препоръчвани от производителя. Когато използвате зарядни устрой- ства за зареждане на неподходящи акумулаторни бате- рии, съществува опасност от възникване на пожар. За захранване на електроинструментите използвай- те само предвидените за съответния модел акуму- латорни батерии. Използването на различни акуму- латорни батерии може да предизвика трудова злополу- ка и/или пожар. Предпазвайте неизползваните акумулаторни бате- рии от контакт с големи или малки метални предме- ти, напр. кламери, монети, ключове, пирони, винто- ве и др.п., тъй като те могат да предизвикат късо съ- единение. Последствията от късото съединение могат да бъдат изгаряния или пожар. При неправилно използване от акумулаторна бате- рия от нея може да изтече електролит. Избягвайте контакта с него. Ако въпреки това на кожата Ви по- падне електролит, изплакнете мястото обилно с во- да. Ако електролит попадне в очите Ви, незабавно се

ърнете за помощ към очен лекар. Електролитът мо- же да предизвика изгаряния на кожата.

Допускайте ремонтът на електроинструментите Ви да се извършва само от квалифицирани специали- сти и само с използването на оригинални резервни части. По този начин се гарантира съхраняване на без- опасността на електроинструмента. Указания за безопасна работа за бормашини и

При ударно пробиване работете с шумозаглушите- ли (антифони). Продължително въздействие на силен шум може да предизвика загуба на слух.

Когато изпълнявате дейности, при които работният инструмент или винта може да попадне на скрити под повърхността проводници под напрежение, внимавайте да допирате електроинструмента само до изолираните ръкохватки. При контакт с проводник под напрежение то може да се предаде на металните елементи на електроинструмента и да предизвика то-

Използвайте спомагателните ръкохватки, ако са включени в окомплектовката на електроинструмен- та. При загуба на контрол над електроинструмента мо- же да се стигне до травми. Използвайте подходящи уреди, за да проверите за наличието на скрити под повърхността електро- и/или тръбопроводи, или се обърнете за информа- ция към съответните местни снабдителни служби. Влизането на работния инструмент в съприкосновение с електропроводи може да предизвика пожар или то- ков удар. Увреждането на газопровод може да предиз- вика експлозия. Увреждането на водопровод предиз- виква значителни материални щети. Ако работният инструмент се заклини, незабавно изключете електроинструмента. Бъдете подготвени за възникването на големи реакционни моменти, които предизвикват откат. Електроинструментът бло-

– бъде претоварен или – се заклини в обработвания детайл. Дръжте електроинструмента здраво. При завиване и развиване на винтове могат рязко да възникнат силни реакционни моменти. По време на работа дръжте електроинструмента здраво с двете р ъце и заемайте стабилно положение на тялото. С двете ръце електроинструментът се води по-сигурно. Осигурявайте обработвания детайл. Детайл, захва- нат с подходящи приспособления или скоби, е застопо- рен по здраво и сигурно, отколкото, ако го държите с

Преди да оставите електроинструмента, изчаквайте въртенето да спре напълно. В противен случай из- ползваният работен инструмент може да допре друг предмет и да предизвика неконтролирано преместване на електроинструмента. Не отваряйте акумулаторната батерия. Съществува опасност от възникване на късо съединение. Предпазвайте акумулаторната батерия от ви- соки температури, напр. вследствие на про- дължително излагане на директна слънчева светлина или огън, както и от вода и овлажня- ване. Съществува опасност от експлозия. При повреждане и неправилна експлоатация от аку- мулаторната батерия могат да се отделят пари. Про- ветрете помещението и, ако се почувствате нераз- положени, потърсете лекарска помощ. Парите могат да раздразнят дихателните пътища. Използвайте акумулаторната батерия само с елек- троинструмента, за който е предназначена. Само та- ка тя е предпазена от опасно за нея претоварване. OBJ_BUCH-2671-001.book Page 150 Friday, January 22, 2016 11:09 AMБългарски | 151 Bosch Power Tools 1 609 92A 1RB | (22.1.16) Предмети с остри ръбове, напр. пирони или отверт- ки или силни механични въздействия могат да по- вредят акумулаторната батерия. Може да бъде пре- дизвикано вътрешно късо съединение и акумулаторна- та батерия може да се запали, да запуши, да експлоди- ра или да се прегрее. Акумулаторната батерия се доставя частично заре- дена. За да се достигне пълния капацитет на акуму- латорната батерия, преди първото ползване на елек- троинструмента заредете акумулаторната батерия докрай в зарядното устройство. Прочетете ръководството за експлоатация на заряд- ното устройство. Превключвайте превключвателя на предавките на електроинструмента само когато въртенето му е спряло напълно. Премествайте превключвателя за предавките, респ. завъртайте превключвателя за режима на ра- бота винаги до упор. В противен случай електроин- струментът може да се повреди. Преди извършване на каквито и да е дейности по електроинструмента (напр. техническо обслужва- не, смяна на работния инструмент и т.н.), както и при пренасяне и съхраняване, поставяйте превключва- теля за посоката на въртене в средна позиция. При задействане на пусковия прекъсвач по невнимание съ- ществува опасност от нараняване. Описание на продукта и възмож-

Прочетете внимателно всички указания. Неспазването на приведените по-долу ука- зания може да доведе до токов удар, пожар и/или тежки травми. Моля, отворете разгъващата се корица с фигурите и, дока- то четете ръководството за експлоатация, я оставете отво-

Предназначение на електроинструмента Електроинструментът е предназначен за завиване и раз- виване на винтове, както и за пробиване в дървесни и ке- рамични материали и пластмаси. Моделът GSB освен това е подходящ и за ударно пробиване в тухли, зидария и ка- менни материали. Лампата на този електроинструмент е предназначена за непосредствено осветяване на зоната на работа и не е подходяща за осветяване на помещения или за битови це-

Изобразени елементи Номерирането на елементите на електроинструмента се отнася до изображенията на страниците с фигурите. 1 Гнездо 2 Патронник за бързо захващане 3 Дълбочинен ограничител 4 Спомагателна ръкохватка (Изолирана повърхност за

5 Междинно звено спомагателна ръкохватка 6 Винт с крилчата глава за регулиране на дълбочинния ограничител 7 Пръстен за предварително регулиране на въртящия

8 Превключвател за режима на работа 9 Превключвател за предавките 10 Цветен клип 11 Скоба за окачване на колан 12 Акумулаторна батерия 13 Освобождаващи бутони за акумулаторната батерия 14 Работна лампа

Индикатор на защитата срещу претоварване 16 Универсално гнездо за битове* 17 Превключвател за посоката на въртене 18 Пусков прекъсвач 19 Ръкохватка (Изолирана повърхност за захващане) *Изобразените на фигурите и описаните допълнителни приспо- собления не са включени в стандартната окомплектовка на уреда. Изчерпателен списък на допълнителните приспособле- ния можете да намерите съответно в каталога ни за допълни- телни приспособления. Технически данни Акумулаторен винтоверт Акумулаторен ударен винтоверт

Каталожен номер 3 601 JF1 0.. 3 601 JF1 1.. 3 601 JF1 2.. 3 601 JF1 3.. Номинално напрежение V= 14,4 18 14,4 18 Скорост на въртене на празен ход – 1. предавка – 2. предавка min

- - 0–28500 0–31500 *в зависимост от използваната акумулаторна батерия ** ограничена производителност при температури <0 °C OBJ_BUCH-2671-001.book Page 151 Friday, January 22, 2016 11:09 AM152 | Български 1 609 92A 1RB | (22.1.16) Bosch Power Tools Информация за излъчван шум и вибрации Стойностите на излъчвания шум са определени съгласно EN 60745-2-1, EN 60745-2-2.

GSR 14,4 VE-EC / GSR 18 VE-EC

Равнището А на звуковото налягане на електроинструмента обикновено е по-малко от 70 dB(A). Неопределеност K=3dB. По време на работа равнището на шума може да надхвърли 80 dB(A). Работете с шумозаглушители (антифони или шлемофони)!

GSB 14,4 VE-EC / GSB 18 VE-EC

Равнището А на генерирания шум обикновено е: равнище на звуковото налягане 87 dB(A); мощност на звука 98 dB(A). Неопределеност K =3 dB. Работете с шумозаглушители! Mакс. въртящ момент при меко винтово съединение по ISO 5393 Nm 40

макс. въртящ момент при твърди винтови съединения съгласно ISO 5393 Nm 70

Mакс. Ø на пробивания отвор (1./2. предавка)

Гнездо эа работен инструмент 1,5 – 13 1,5 – 13 1,5 – 13 1,5 – 13 Mакс. Ø на винтове mm 10 12 10 12 Маса съгласно EPTA-Procedure 01:2014 kg 2,1* 2,2* 2,2* 2,3* Допустима температура на околната среда – при зареждане – по време на работа

препоръчителни зарядни устройства AL 18.. GAL 3680 AL 18.. GAL 3680 AL 18.. GAL 3680 AL 18.. GAL 3680 Препоръчителни зарядни устройства за индуктивни акумулаторни батерии

*в зависимост от използваната акумулаторна батерия ** ограничена производителност при температури <0 °C GSR 14,4 VE-EC GSR 18 VE-EC GSB 14,4 VE-EC GSB 18 VE-EC Пълната стойност на вибрациите a

(векторната сума по трите направления) и неопределеността K са определени съглас- но EN 60745-2-1, EN 60745-2-2. Пробиване в метал:

< 2,5 1,5 2,5 1,5 12,5 1,5 < 2,5 1,5 2,5 1,5 12,5 1,5 < 2,5 1,5 OBJ_BUCH-2671-001.book Page 152 Friday, January 22, 2016 11:09 AMБългарски | 153 Bosch Power Tools 1 609 92A 1RB | (22.1.16) Посоченото в това ръководство за експлоатация равнище на генерираните вибрации е измерено съгласно процеду- ра, стандартизирана в EN 60745, и може да служи за срав- няване на електроинструменти един с друг. То е подходя- що също и за предварителна ориентировъчна преценка на натоварването от вибрации. Посоченото ниво на генерираните вибрации е представи- телно за най-често срещаните приложения на електроин- струмента. Ако обаче електроинструментът бъде използ- ван за други дейности, с различни работни инструменти или без необходимото техническо обслужване, нивото на вибрациите може да се различава. Това би могло да увели- чи значително сумарното натоварване от вибрации в про- цеса на работа. За точната преценка на натоварването от вибрации трябва да бъдат взимани предвид и периодите, в които електро- инструментът е изключен или работи, но не се ползва. То- ва би могло значително да намали сумарното натоварване

Предписвайте допълнителни мерки за предпазване на ра- ботещия с електроинструмента от въздействието на ви- брациите, например: техническо обслужване на електроинструмента и работните инструменти, поддържа- не на ръцете топли, целесъобразна организация на работ- ните стъпки.

Зареждане на акумулаторната батерия Упътване: Акумулаторната батерия се доставя частично заредена. За да достигнете пълния капацитет на акумула- торната батерия, преди първото й използване я заредете докрай в зарядното устройство. Литево-йонната акумулаторна батерия може да бъде за- реждана по всяко време, без това да съкращава дългот- райността й. Прекъсване на зареждането също не й вреди. Литиево-йонната акумулаторна батерия е защитена срещу пълно разреждане от електронния модул „Electronic Cell Protection (ECP)“. При разреждане на акумулаторната ба- терия електроинструментът се изключва от предпазен прекъсвач: Pаботният инструмент спира да се движи. След автоматичното изключване на електроинстру- мента не продължавайте да натискате пусковия пре- късвач. Акумулаторната батерия може да бъде повре-

Изваждане на акумулаторната батерия Акумулаторната батерия 12 е с две степени на захващане, което трябва да предотврати падането й при натискане по невнимание на бутона за освобождаване на акумулатор- ната батерия 13. Когато акумулаторната батерия е поста- вена в електроинструмента, се придържа в нужната пози- ция от пружина. За изваждане на акумулаторната батерия 12 натиснете ос- вобождаващия бутон 13 и извадете акумулаторната бате- рия напред от електроинструмента. При това не прила- гайте сила. Спомагателна ръкохватка Използвайте електроинструмента си само с монти- рана спомагателна ръкохватка 4. Винаги преди започване на работа се уверявайте, че спомагателната ръкохватка е затегната здраво. За- губата на контрол може да предизвика наранявания. Монтиране на спомагателната ръкохватка За да отворите спомагателната ръкохватка, завъртете до- лната част на ръкохватката 4 обратно на часовниковата

Издърпайте назад и задръжте междинното звено на спома- гателната ръкохватка 5 . За да монтирате спомагателната ръкохватка към електроинструмента, я вкарайте през па- тронника върху шийката на вала. След това отпуснете междинното звено 5. След това отново затегнете долната ръкохватка на спома- гателната ръкохватка 4. Накланяне на спомагателната ръкохватка Можете да поставяте спомагателната ръкохватка 4 практи- чески в произволна позиция, за да си осигурите удобна и безопасна позиция на работа. Завъртете долната ръкохватка на спомагателната ръкох- ватка 4 в посока, обратна на часовниковата стрелка и на- клонете спомагателната ръкохватка 4 в желаната позиция. След това затегнете отново долната ръкохватка на спома- гателната ръко хватка 4, като я завъртите по посока на ча- совниковата стрелка. Настройване на дълбочината на пробиване С помощта на дълбочинния ограничител 3 предварително може да бъде установена дълбочината на пробиване X. Развийте винта с крилчата глава за регулиране на дълбо- чинния ограничител 6 и вкарайте дълбочинния ограничи- тел в спомагателната ръкохватка 4. Издърпайте дълбочинния ограничител толкова, че раз- стоянието по направление на оста между върха на свред- лото и на дълбочинния ограничител да е равно на желана- та дълбочина на пробивания отвор X. Отново затегнете винта с крилчата глава за регулиране на дълбочинния ограничител 6. OBJ_BUCH-2671-001.book Page 153 Friday, January 22, 2016 11:09 AM154 | Български 1 609 92A 1RB | (22.1.16) Bosch Power Tools Смяна на работния инструмент (вижте фиг. А) Преди да извършвате каквито и да е дейности по електроинструмента (напр. техническо обслужва- не, смяна на работния инструмент и т.н.), когато го транспортирате или съхранявате, демонтирайте акумулаторната батерия. Съществува опасност от на- раняване при задействане на пусковия прекъсвач по невнимание. Разтворете патронника за бързо захващане 2 чрез завър- тане в посока , докато работният инструмент може да бъ- де поставен. Вкарайте инструмента. Завъртете силно на ръка втулката на патронника за бързо захващане 2 в посоката . С това патронникът автоматич- но застопорява работния инструмент. Система за прахоулавяне Праховете на материали като съдържащи олово бои, някои дървесни видове, минерални материали и ме- тали могат да са опасни за здравето и да предизви- кат алергични реакции, заболяване на дихателните пътища и/или ракови заболявания. Допуска се обар- ботването на азбестосъдържащи материали само от съ- ответно обучени лица. – Осигурявайте добро проветряване на работното

– Препоръчва се използването на дихателна маска с филтър от клас P2. Спазвайте валидните във Вашата страна законови раз- поредби, валидни при обработване на съответните ма-

Избягвайте натрупване на прах на работното място. Прахът може лесно да се самовъзпламени. Работа с електроинструмента Пускане в експлоатация Поставяне на акумулаторната батерия Упътване: Използването на акумулаторни батерии, които не са предназначени за Вашия електроинструмент, може да предизвика неправилното му функциониране или да го

Поставете превключвателя за посоката на въртене 17 в средно положение, за да предотвратите включване по не- внимание. Поставете заредената акумулаторна батерия 12 в ръкохватката, докато усетите отчетливо прещракване и акумулаторната батерия бъде захваната здраво в ръкох-

Избор на посоката на въртене (вижте фигура B) С помощта на превключвателя 17 можете да сменяте по- соката на въртене на електроинструмента. Това обаче не е възможно при натиснат пусков прекъсвач 18. Въртене надясно: Преместете превключвателя за по- соката на въртене 17 до упор в позиция . Въртене наляво : Преместете превключвателя за по- соката на въртене 17 до упор в позиция . Избор на режима на работа

Поставете превключвателя за режима на ра- бота 8 на символа „П

Поставете превключвателя за режима на ра- бота 8 на символа „Завиване“. Ударно пробиване (GSB 14,4 VE-EC, GSB 18 VE-EC) Поставете превключвателя за режима на ра- бота 8 на символа „Ударно пробиване“. Включване и изключване За включване на електроинструмента натиснете и задръ- жте пусковия прекъсвач 18. Светодиодът 14 свети при полунатиснат или изцяло нати- снат пусков прекъсвач 18 и позволява осветяването на мястото на завиване при неблагоприятни светлинни усло-

За да пестите енергия, дръжте електроинструмента вклю- чен само когато го ползвате. Регулиране на скоростта на въртене Можете безстепенно да регулирате скоростта на въртене на електроинструмента по време на работа в зависимост от силата на натиска върху пусковия прекъсвач 18. По-лек натиск върху пусковия прекъсвач 18 води до по- ниска скорост на въртене. С увеличаване на натиска нара- ства и скоростта на въртене. Регулиране на въртящия момент (Важи за режим на работа завиване/развиване) С помощта на пръстена 7 можете предварително да на- строите въртящия момент на 25 степени. При достигането на избрания въртящ момент работният инструмент спира. Механичен редуктор Задействайте превключвателя за предавките 9 са- мо когато електроинструментът е в покой. Предавка 1: Нисък диапазон на скоростта на въртене; за работа със свредла с голям диаметър. Предавка 2: Висок диапазон на скоростта на въртене; за безударно пробиване с малък диаметър. Температурна защита от претоварване При употреба съгласно предназначението електроинстру- ментът не може да бъде претоварен. При твърде голямо натоварване или ако температурата на акумулаторната ба- терия излезе извън допустимия работен диапазон, изхо- дящата мощност се ограничава или електроинструментът се изключва напълно. Електроинструментът започва да работи с пълната си мощност едва след като температура- та на акумулаторната батерия достигне допустимия рабо- тен диапазон. Активирането на температурната защита срещу претовар- ване се указва чрез светене на червения светодиод 15. OBJ_BUCH-2671-001.book Page 154 Friday, January 22, 2016 11:09 AMБългарски | 155 Bosch Power Tools 1 609 92A 1RB | (22.1.16) Когато светодиодът угасне 15, електроинструментът се е върнал отново в температурния интервал за работа на аку- мулаторната батерия. Защита срещу пълно разреждане Литиево-йонната акумулаторна батерия е защитена срещу пълно разреждане от електронния модул „Electronic Cell Protection (ECP)“. При разреждане на акумулаторната ба- терия електроинструментът се изключва от предпазен прекъсвач: Pаботният инструмент спира да се движи. Бързо изключване Бързото изключване предлага по-добър контрол над елек- троинструмента. При непредвидимо завъртане на елек- троинструмента около оста на свредлото електроинстру- ментът се изключва автоматично. Задействането на системата за бързо изключване се сиг- нализира чрез мигане на светодиода на електроинстру-

За повторно включване снете пусковия прекъсвач и го натиснете отново. Бързото изключване се задейства само ако електро- инструментът работи на максимална скорост на вър- тене и може да се върти свободно около оста на свредлото. За целта изберете подходяща работна по- зиция. В противен случай бързото изключване не функ-

Указания за работа Допирайте електроинструмента до винта само кога- то е изключен. Въртящият се работен инструмент мо- же да се изметне. За да демонтирате накрайници за завиване/развиване или универсалното гнездо за накрайници, можете да из- ползвате помощен инструмент. Скоба за окачване на колан С помощта на скобата 11 можете да окачите електроин- струмента напр. на колана си. Така и двете Ви ръце ще са свободни, а електроинструментът ще е винаги лесно дос-

Цветен клип (вижте фиг. D) С помощта на цветния клип 10 можете да поставите инди- видуално обозначение на електроинструмента. Поддържане и сервиз Поддържане и почистване Преди да извършвате каквито и да е дейности по електроинструмента (напр. техническо обслужва- не, смяна на работния инструмент и т.н.), когато го транспортирате или съхранявате, демонтирайте акумулаторната батерия. Съществува опасност от на- раняване при задействане на пусковия прекъсвач по невнимание. За да работите качествено и безопасно, поддържай- те електроинструмента и вентилационните отвори

Ако акумулаторната батерия се повреди или изхаби, моля, обърнете се към оторизиран сервиз за електроинструмен-

Сервиз и технически съвети Отговори на въпросите си относно ремонта и поддръжката на Вашия продукт можете да получите от нашия сервизен отдел. Монтажни чертежи и информация за резервни час- ти можете да намерите също на адрес: www.bosch-pt.com Екипът на Бош за технически съвети и приложения ще от- говори с удоволствие на въпросите Ви относно нашите продукти и допълнителните приспособления за тях. Моля, при въпроси и при поръчване на резервни части ви- наги посочвайте 10-цифрения каталожен номер, изписан на табелката на уреда. Роберт Бош EООД – България Бош Сервиз Център Гаранционни и извънгаранционни ремонти бyл. Черни връx 51-Б FPI Бизнес център 1407 1907 София Тел.: (02) 9601061 Тел.: (02) 9601079 Факс: (02) 9625302 www.bosch.bg Транспортиране Включените в окомплектовката литиево-йонни акумулута- рони батерии са в обхвата на изискванията на норматив- ните документи, касаещи продукти с повишена опасност. Акумулаторните батерии могат да бъдат транспортирани от потребителя на публични места без допълнителни раз-

При транспортиране от трети страни (напр. при въздушен транспорт или ползване на куриерски услуги) има специ- ални изисквания към опаковането и обозначаването им. За целта се консултирайте с експерт в съответната област. Изпращайте акумулаторни батерии само ако корпусът им не е повреден. Изолирайте открити контактни клеми с ле- пящи ленти и опаковайте акумулаторните батерии така, че да не могат да се изместват в опаковката си. Моля, спазвайте също и допълнителни национални пред-

Електроинструментите, акумулаторните батерии и допълнителните приспособления трябва да бъдат предавани за оползотворяване на съдържащите се в тях суровини. Не изхвърляйте електроинструменти и акумулаторни или обикновени батерии при битовите отпадъци! OBJ_BUCH-2671-001.book Page 155 Friday, January 22, 2016 11:09 AM156 | Македонски 1 609 92A 1RB | (22.1.16) Bosch Power Tools Само за страни от ЕС: Съгласно Европейска директива 2012/19/EC относно излязла от употре- ба електрическа и електронна апаратура и съгласно Европейска директива 2006/66/ЕО о бикновени и акумулаторни батерии, които не могат да се използват повече, трябва да се събират отделно и да бъдат подлагани на подходяща прера- ботка за оползотворяване на съдържа- щите се в тях суровини. Акумулаторни или обикновени батерии: Li-Ion: Моля, спазвайте указанията в раз- дел „Транспортиране“, страница 155. Правата за изменения запазени.
