РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ GSR 18 VLI HX BOSCH

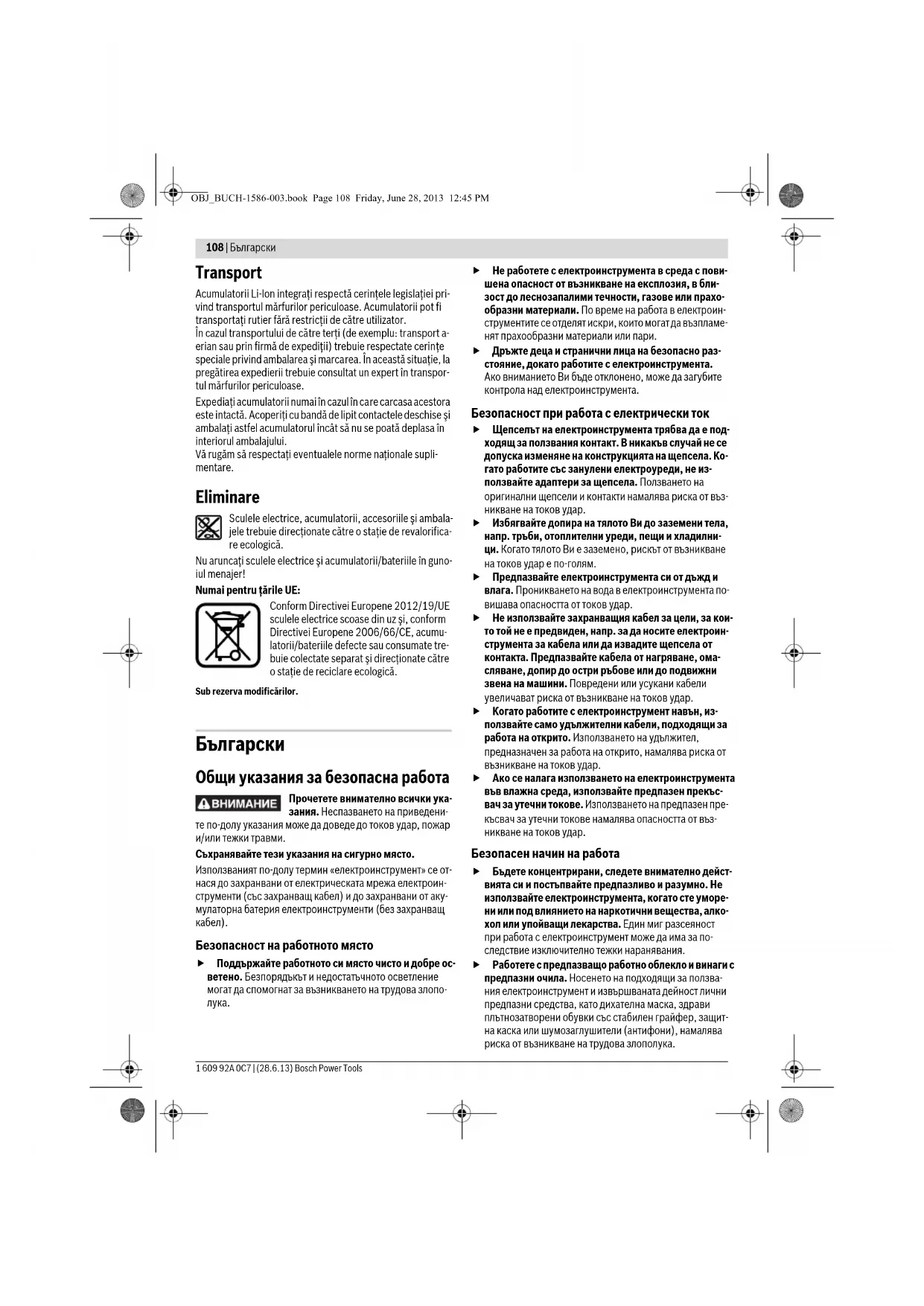

Общи указания за безопасна работа Прочетете внимателно всички ука- зания. Неспазването на приведени- те по-долу указания може да доведе до токов удар, пожар и/или тежки травми. Съхранявайте тези указания на сигурно място. Използваният по-долу термин «електроинструмент» се от- нася до захранвани от електрическата мрежа електроин- струменти (със захранващ кабел) и до захранвани от аку- мулаторна батерия електроинструменти (без захранващ

Безопасност на работното място Поддържайте работното си място чисто и добре ос- ветено. Безпорядъкът и недостатъчното осветление могат да спомогнат за възникването на трудова злопо-

Не работете с електроинструмента в среда с пови- шена опасност от възникване на експлозия, в бли- зост до леснозапалими течности, газове или прахо- образни материали. По време на работа в електроин- струментите се отделят искри, които могат да възпламе- нят прахообразни материали или пари. Дръжте деца и странични лица на безопасно раз- стояние, докато работите с електроинструмента. Ако вниманието Ви бъде отклонено, може да загубите контрола над електроинструмента. Безопасност при работа с електрически ток Щепселът на електроинструмента трябва да е под- ходящ за ползвания контакт. В никакъв случай не се допуска изменяне на конструкцията на щепсела. Ко- гато работите със занулени електроуреди, не из- ползвайте адаптери за щепсела. Ползването на оригинални щепсели и контакти намалява риска от въз- никване на токов удар. Избягвайте допира на тялото Ви до заземени тела, напр. тръби, отоплителни уреди, пещи и хладилни- ци. Когато тялото Ви е заземено, рискът от възникване на токов удар е по-голям. Предпазвайте електроинструмента си от дъжд и влага. Проникването на вода в електроинструмента по- вишава опасността от токов удар. Не използвайте захранващия кабел за цели, за кои- то той не е предвиден, напр. за да носите електроин- струмента за кабела или да извадите щепсела от контакта. Предпазвайте кабела от нагряване, ома- сляване, допир до остри ръбове или до подвижни звена на машини. Повредени или усукани кабели увеличават риска от възникване на токов удар. Когато работите с електроинструмент навън, из- ползвайте само удължителни кабели, подходящи за работа на открито. Използването на удължител, предназначен за работа на открито, намалява риска от възникване на токов удар. Ако се налага използването на електроинструмента във влажна среда, използвайте предпазен прекъс- вач за утечни токове. Използването на предпазен пре- късвач за утечни токове намалява опасността от въз- никване на токов удар. Безопасен начин на работа Бъдете концентрирани, следете внимателно дейст- вията си и постъпвайте предпазливо и разумно. Не използвайте електроинструмента, когато сте уморе- ни или под влиянието на наркотични вещества, алко- хол или упойващи лекарства. Един миг разсеяност при работа с електроинструмент може да има за по- следствие изключително тежки наранявания. Работете с предпазващо работно облекло и винаги с предпазни очила. Носенето на подходящи за ползва- ния електроинструмент и извършваната дейност лични предпазни средства, като дихателна маска, здрави плътнозатворени обувки със стабилен грайфер, защит- на каска или шумозаглушители (антифони), намалява риска от възникване на трудова злополука. OBJ_BUCH-1586-003.book Page 108 Friday, June 28, 2013 12:45 PMБългарски | 109 Bosch Power Tools 1 609 92A 0C7 | (28.6.13) Избягвайте опасността от включване на електроин- струмента по невнимание. Преди да включите щеп- села в захранващата мрежа или да поставите акуму- латорната батерия, се уверявайте, че пусковият прекъсвач е в положение «изключено». Ако, когато носите електроинструмента, държите пръста си върху пусковия прекъсвач, или ако подавате захранващо на- прежение на електроинструмента, когато е включен, съществува опасност от възникване на трудова злопо-

Преди да включите електроинструмента, се уверя- вайте, че сте отстранили от него всички помощни ин- струменти и гаечни ключове. Помощен инструмент, забравен на въртящо се звено, може да причини трав-

Избягвайте неестествените положения на тялото. Работете в стабилно положение на тялото и във все- ки момент поддържайте равновесие. Така ще можете да контролирате електроинструмента по-добре и по- безопасно, ако възникне неочаквана ситуация. Работете с подходящо облекло. Не работете с широ- ки дрехи или украшения. Дръжте косата си, дрехите и ръкавици на безопасно разстояние от въртящи се звена на електроинструментите. Широките дрехи, ук- рашенията, дългите коси могат да бъдат захванати и ув- лечени от въртящи се звена. Ако е възможно използването на външна аспира- ционна система, се уверявайте, че тя е включена и функционира изправно. Използването на аспира- ционна система намалява рисковете, дължащи се на от- делящата се при работа прах. Грижливо отношение към електроинстру-

Не претоварвайте електроинструмента. Използвай- те електроинструментите само съобразно тяхното предназначение. Ще работите по-добре и по-безопас- но, когато използвате подходящия електроинструмент в зададения от производителя диапазон на натоварва-

Не използвайте електроинструмент, чиито пусков прекъсвач е повреден. Електроинструмент, който не може да бъде изключван и включван по предвидения от производителя начин, е опасен и трябва да бъде ремон-

Преди да променяте настройките на електроинстру- мента, да заменяте работни инструменти и допълни- телни приспособления, както и когато про- дължително време няма да използвате електроин- струмента, изключвайте щепсела от захранващата мрежа и/или изваждайте акумулаторната батерия. Тази мярка премахва опасността от задействане на електроинструмента по невнимание. Съхранявайте електроинструментите на места, къ- дето не могат да бъдат достигнати от деца. Не допус- кайте те да бъдат използвани от лица, които не са за- познати с начина на работа с тях и не са прочели тези инструкции. Когато са в ръцете на неопитни потребите- ли, електроинструментите могат да бъдат изключи- телно опасни. Поддържайте електроинструментите си грижливо. Проверявайте дали подвижните звена функциони- рат безукорно, дали не заклинват, дали има счупени или повредени детайли, които нарушават или изме- нят функциите на електроинструмента. Преди да из- ползвате електроинструмента, се погрижете по- вредените детайли да бъдат ремонтирани. Много от трудовите злополуки се дължат на недобре поддържа- ни електроинструменти и уреди. Поддържайте режещите инструменти винаги добре заточени и чисти. Добре поддържаните режещи ин- струменти с остри ръбове оказват по-малко съпро- тивление и се водят по-леко. Използвайте електроинструментите, допълнителни- те приспособления, работните инструменти и т.н., съобразно инструкциите на производителя. При то- ва се съобразявайте и с конкретните работни усло- вия и операции, които трябва да изпълните. Използването на електроинструменти за различни от предвидените от производителя приложения повиша- ва опасността от възникване на трудови злополуки. Грижливо отношение към акумулаторни елек- троинструменти За зареждането на акумулаторните батерии използ- вайте само зарядните устройства, препоръчвани от производителя. Когато използвате зарядни устрой- ства за зареждане на неподходящи акумулаторни бате- рии, съществува опасност от възникване на пожар. За захранване на електроинструментите използвай- те само предвидените за съответния модел акуму- латорни батерии. Използването на различни акуму- латорни батерии може да предизвика трудова злополу- ка и/или пожар. Предпазвайте неизползваните акумулаторни бате- рии от контакт с големи или малки метални предме- ти, напр. кламери, монети, ключове, пирони, винто- ве и др.п., тъй като те могат да предизвикат късо съ- единение. Последствията от късото съединение могат да бъдат изгаряния или пожар. При неправилно използване от акумулаторна бате- рия от нея може да изтече електролит. Избягвайте контакта с него. Ако въпреки това на кожата Ви по- падне електролит, изплакнете мястото обилно с во- да. Ако електролит попадне в очите Ви, незабавно се обърнете за помощ към очен лекар. Електролитът мо- же да предизвика изгаряния на кожата.

Допускайте ремонтът на електроинструментите Ви да се извършва само от квалифицирани специали- сти и само с използването на оригинални резервни части. По този начин се гарантира съхраняване на без- опасността на електроинструмента. OBJ_BUCH-1586-003.book Page 109 Friday, June 28, 2013 12:45 PM110 | Български 1 609 92A 0C7 | (28.6.13) Bosch Power Tools Указания за безопасна работа за бормашини и винтоверти Когато изпълнявате дейности, при които работният инструмент или винта може да попадне на скрити под повърхността проводници под напрежение, внимавайте да допирате електроинструмента само до изолираните ръкохватки. При контакт с проводник под напрежение то може да се предаде на металните елементи на електроинструмента и да предизвика то-

Използвайте спомагателните ръкохватки, ако са включени в окомплектовката на електроинструмен- та. При загуба на контрол над електроинструмента мо- же да се стигне до травми. Използвайте подходящи уреди, за да проверите за наличието на скрити под повърхността електро- и/или тръбопроводи, или се обърнете за информа- ция към съответните местни снабдителни служби. Влизането на работния инструмент в съприкосновение с електропроводи може да предизвика пожар или то- ков удар. Увреждането на газопровод може да предиз- вика експлозия. Увреждането на водопровод предиз- виква значителни материални щети. Ако работният инструмент се заклини, незабавно изключете електроинструмента. Бъдете подготвени за възникването на големи реакционни моменти, които предизвикват откат. Електроинструментът бло-

– бъде претоварен или – се заклини в обработвания детайл. Дръжте електроинструмента здраво. При завиване и развиване на винтове могат рязко да възникнат силни реакционни моменти. Осигурявайте обработвания детайл. Детайл, захва- нат с подходящи приспособления или скоби, е застопо- рен по здраво и сигурно, отколкото, ако го държите с

Преди да оставите електроинструмента, изчаквайте въртенето да спре напълно. В противен случай из- ползваният работен инструмент може да допре друг предмет и да предизвика неконтролирано преместване на електроинструмента. Не отваряйте акумулаторната батерия. Съществува опасност от възникване на късо съединение. Предпазвайте акумулаторната батерия от ви- соки температури, напр. вследствие на про- дължително излагане на директна слънчева светлина или огън, както и от вода и овлажня- ване. Съществува опасност от експлозия. При повреждане и неправилна експлоатация от аку- мулаторната батерия могат да се отделят пари. Про- ветрете помещението и, ако се почувствате нераз- положени, потърсете лекарска помощ. Парите могат да раздразнят дихателните пътища. Използвайте акумулаторната батерия само с елек- троинструмента, за който е предназначена.

ка тя е предпазена от опасно за нея претоварване. Използвайте само оригинални акумулаторни бате- рии, производство на Бош, с посоченото на табелка- та на Вашия електроинструмент напрежение. При използване на други акумулаторни батерии, напр. т. нар. «съвместими», преработени акумулаторни бате- рии или акумулаторни батерии чуждо производство съ- ществува опасност от нараняване и/или нанасяне на материални щети вследствие на експлозия. Допълнителни указания за безопас-

Праховете на материали като съдържащи олово бои, някои дървесни видове, минерални материали и ме- тали могат да са опасни за здравето и да предизви- кат алергични реакции, заболяване на дихателните пътища и/или ракови заболявания. Допуска се обар- ботването на азбестосъдържащи материали само от съ- ответно обучени лица. – Осигурявайте добро проветряване на работното

– Препоръчва се използването на дихателна маска с филтър от клас P2. Спазвайте валидните във Вашата страна законови раз- поредби, валидни при обработване на съответните ма-

Избягвайте натрупване на прах на работното място. Прахът може лесно да се самовъзпламени. Акумулаторната батерия се доставя частично заре- дена. За да се достигне пълния капацитет на акуму- латорната батерия, преди първото ползване на елек- троинструмента заредете акумулаторната батерия докрай в зарядното устройство. Акумулаторната батерия е съоръжена NTC-темпера- турен контрол, който позволява зареждането само в температурния интервал между 0 °C и 45 °C. Така се увеличава дълготрайността й. Прочетете ръководството за експлоатация на заряд- ното устройство. Допирайте електроинструмента до винта само кога- то е изключен. Въртящият се работен инструмент мо- же да се изметне. Превключвайте превключвателя на предавките на електроинструмента само когато въртенето му е спряло напълно. Премествайте превключвателя за предавките вина- ги до упор. В противен случай електроинструментът може да бъде повреден. За да пестите енергия, дръжте електроинструмента включен само когато го ползвате. OBJ_BUCH-1586-003.book Page 110 Friday, June 28, 2013 12:45 PMБългарски | 111 Bosch Power Tools 1 609 92A 0C7 | (28.6.13)

Символите по-долу са важни при запознаването с ръко- водството за експлоатация. Моля, прегледайте ги и запом- нете значението им. Правилната интерпретация на симво- лите ще Ви помогне да ползвате електроинструмента по- добре и по-безопасно. Окомплектовка Акумулаторен винтоверт. Акумулаторната батерия, работните инструменти и други изобразени на фигурите или описани в ръководството до- пълнителни приспособления не са включени в окомплек-

Пълен списък с допълнителните приспособления можете да намерите в каталога ни за допълнителни приспособле-

Предназначение на електро- инструмента Електроинструментът е предназначен за завиване и раз- виване на винтове, както и за пробиван в дървесни мате- риали, метали, керамични материали и пластмаси. Лампата на този електроинструмент е предназначена за непосредствено осветяване на зоната на работа и не е подходяща за осветяване на помещения или за битови це-

Технически данни Техническите параметри на продукта са посочени в табли- цата на страница 155. Моля, обърнете внимание на каталожния номер на Вашия електроинструмент, написан на табелката му. Търговските наименования на някои електроинструменти могат да бъ- дат променяни. Символ Значение GSR 14,4 V-LI HX/GSR 18 V-LI HX: Акумулаторен винтоверт маркирана със сиво зона: ръкохватка (изолирана повърхност за захващане) Каталожен номер Прочетете указанията за безопасна работа и за работа с електроинстру-

Преди да извършвате каквито и да е дейности по електроинструмента, из- важдайте акумулаторната батерия Работете с шумозаглушители (атнифони). Посока на движение Посока на реакцията Пробиване и завиване Малка скорост на въртене Голяма скорост на въртене

Въртене надясно/наляво U Номинално напрежение

1 Скорост на въртене на празен ход (1. предавка)

2 Скорост на въртене на празен ход (2. предавка) Mмакс. въртящ момент съгласно ISO 5393

Ø Диаметър на пробивания отвор. Ø Mакс. Ø на винтове Гнездо эа работен инструмент Маса съгласно EPTA-Procedure 01/2003

• Стойността зависи от използваната акумулаторна батерия

Налягане на звука K Неопределеност

Пълна стойност на вибрациите Символ Значение OBJ_BUCH-1586-003.book Page 111 Friday, June 28, 2013 12:45 PM112 | Български 1 609 92A 0C7 | (28.6.13) Bosch Power Tools Декларация за съответствие С пълна отговорност ние декларираме, че описаният в раздела «технически данни» продукт съответства на изис- кванията на следните стандарти и нормативни документи: EN 60745 съгласно изискванията на директиви 2009/125/ЕО (Разпоредба 1194/2012), 2011/65/ЕС, 2004/108/ЕО, 2006/42/ЕО. Техническа документация (2006/42/ЕО) при: Robert Bosch GmbH, PT/ETM9, D-70745 Leinfelden-Echterdingen Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Информация за излъчван шум

Измерените стойности за продукта са посочени в таблица- та на страница 155. Стойностите за генерираните шум и вибрации (векторната сума по трите направления) са определени съгласно EN 60745. Равнището на генерираните вибрации, посочено в това Ръководство за експлоатация, е определено съгласно процедурата, дефинирана в EN 60745, и може да бъде из- ползвано за сравняване с други електроинструменти. То е подходящо също и за предварителна ориентировъчна преценка на натоварването от вибрации. Посоченото ниво на генерираните вибрации е представи- телно за най-често срещаните приложения на електроин- струмента. Все пак, ако електроинструментът се използва за други дейности, с други работни инструменти или ако не бъде поддържан, както е предписано, равнището на ге- нерираните вибрации може да се промени. Това би могло да увеличи значително сумарното натоварване от вибра- ции в процеса на работа. За точната преценка на натоварването от вибрации трябва да бъдат взимани предвид и периодите, в които електро- инструментът е изключен или работи, но не се ползва. То- ва би могло значително да намали сумарното натоварване от вибрации. Предписвайте допълнителни мерки за предпазване на ра- ботещия с електроинструмента от въздействието на ви- брациите, например: техническо обслужване на електроинструмента и работните инструменти, поддържа- не на ръцете топли, целесъобразна организация на работ- ните стъпки. Монтиране и работа Таблицата по-долу показва различни дейности, монтирането на приспособления и начина на работа с електроинструмен- та. Указанията за дейностите се показват на посочената фигура. В зависимост от вида на приложението са необходими различни комбинации на указанията. Спазвайте указанията за безопасна работа. Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 Дейност Фигура Внимание Страница Изваждане на акумулаторната

Поставяне на акумулаторната

Монтиране на работния

Избор на посоката на въртене 4 157 OBJ_BUCH-1586-003.book Page 112 Friday, June 28, 2013 12:45 PMБългарски | 113 Bosch Power Tools 1 609 92A 0C7 | (28.6.13) Поддържане и почистване За да работите качествено и безопасно, поддържай- те електроинструмента и вентилационните отвори

Винаги след употреба почиствайте работния инструмент, патронника и вентилационните отвори на електроинстру- мента, както и вентилационните отвори на акумулаторната

Сервиз и технически съвети Отговори на въпросите си относно ремонта и поддръжката на Вашия продукт можете да получите от нашия сервизен отдел. Монтажни чертежи и информация за резервни час- ти можете да намерите също на адрес: www.bosch-pt.com Екипът на Бош за технически съвети и приложения ще от- говори с удоволствие на въпросите Ви относно нашите продукти и допълнителните приспособления за тях. Когато се обръщате с Въпроси към представителите, моля, непременно посочвайте 10-цифрения каталожен номер, означен на табелката на електроинструмента. Роберт Бош EООД – България Бош Сервиз Център Гаранционни и извънгаранционни ремонти бyл. Черни връx 51-Б FPI Бизнес център 1407 1907 София Тел.: (02) 9601061 Тел.: (02) 9601079 Факс: (02) 9625302 www.bosch.bg Транспортиране Включените в окомплектовката литиево-йонни акумулута- рони батерии са в обхвата на изискванията на норматив- ните документи, касаещи продукти с повишена опасност. Акумулаторните батерии могат да бъдат транспортирани от потребителя на публични места без допълнителни раз-

При транспортиране от трети страни (напр. при въздушен транспорт или ползване на куриерски услуги) има специ- ални изисквания към опаковането и обозначаването им. За целта се консултирайте с експерт в съответната област. Изпращайте акумулаторни батерии само ако корпусът им не е повреден. Изолирайте открити контактни клеми с ле- пящи ленти и опаковайте акумулаторните батерии така, че да не могат да се изместват в опаковката си. Моля, спазвайте също и допълнителни национални пред-

Регулиране на въртящия момент 5 157 Избор на позиция за пробиване 6 158 Механичен редуктор 7 158 Включване и изключване 8 158 Избор на допълнителни приспособления – 159 Дейност Фигура Внимание Страница OBJ_BUCH-1586-003.book Page 113 Friday, June 28, 2013 12:45 PM114 | Srpski 1 609 92A 0C7 | (28.6.13) Bosch Power Tools
