MANUALE UTENTE GSR 18 VLI HX BOSCH

Informação sobre ruídos/vibrações Os valores de medição do produto encontram-se na tabela da página 155. Valores totais de vibração e ruído (soma dos vectores das três direcções) apurados conforme EN 60745. O nível de oscilações indicado nestas instruções de serviço foi medido de acordo com um processo de medição normali- zado pela norma EN 60745 e pode ser utilizado para a com- paração de aparelhos. Ele também é apropriado para uma avaliação provisória da carga de vibrações. O nível de vibrações indicado representa as aplicações princi- pais da ferramenta eléctrica. Se a ferramenta eléctrica for uti- lizada para outras aplicações, com outras ferramentas de tra- balho ou com manutenção insuficiente, é possível que o nível de vibrações seja diferente. Isto pode aumentar sensivelmen- te a carga de vibrações para o período completo de trabalho. Para uma estimação exacta da carga de vibrações, também deveriam ser considerados os períodos nos quais o aparelho está desligado ou funciona, mas não está sendo utilizado. Isto pode reduzir a carga de vibrações durante o completo perío- do de trabalho. Além disso também deverão ser estipuladas medidas de se- gurança para proteger o operador contra o efeito de vibra- ções, como por exemplo: Manutenção de ferramentas eléctri- cas e de ferramentas de trabalho, manter as mãos quentes e organização dos processos de trabalho. Montagem de funcionamento A seguinte tabela indica os objectivos de acção para a montagem e a operação da ferramenta eléctrica. As instruções dos objec- tivos de acção são mostradas na figura indicada. Dependendo do tipo da aplicação, são necessárias diferentes combinações de instruções. Devem ser observadas as instruções de segurança. Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 Meta de acção Figura Observe Página Retirar o acumulador 1 156 Colocar o acumulador 2 156 Montar a ferramenta de trabalho 3 156 Ajustar o sentido de rotação 4 157 Pré-seleccionar o binário 5 157 Seleccionar a posição de perfuração 6 158 OBJ_BUCH-1586-003.book Page 28 Friday, June 28, 2013 12:45 PMPortuguês | 29 Bosch Power Tools 1 609 92A 0C7 | (28.6.13) Manutenção e limpeza Manter a ferramenta eléctrica e as aberturas de venti- lação sempre limpas, para trabalhar bem e de forma se- gura. Após cada utilização, deverá limpar a ferramenta de trabalho, a fixação da ferramenta e as aberturas de ventilação da ferra- menta eléctrica, assim como as aberturas de ventilação do acumulador. Serviço pós-venda e consultoria de aplicação O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações sobre peças sobressalentes encontram-se em: www.bosch-pt.com A nossa equipa de consultoria de aplicação Bosch esclarecem com prazer todas as suas dúvidas a respeito da compra, apli- cação e ajuste dos produtos e acessórios. Para todas as questões e encomendas de peças sobressalen- tas é imprescindível indicar o número de produto de 10 dígitos como consta na placa de características da ferra- menta eléctrica. Portugal Robert Bosch LDA Avenida Infante D. Henrique Lotes 2E – 3E 1800 Lisboa Tel.: 21 8500000 Fax: 21 8511096 Brasil Robert Bosch Ltda. Caixa postal 1195 13065-900 Campinas Tel.: (0800) 7045446 www.bosch.com.br/contacto Transporte Os acumuladores de iões de lítio, contidos, estão sujeitos ao direito de materiais perigosos. Os acumuladores podem ser transportados na rua pelo utilizador, sem mais obrigações. Na expedição por terceiros (por ex.: transporte aéreo ou ex- pedição), devem ser observadas as especiais exigências quanto à embalagem e à designação. Neste caso é necessário consultar um especialista de materiais perigosos ao preparar a peça a ser trabalhada. Só enviar acumuladores se a carcaça não estiver danificada. Colar contactos abertos e embalar o acumulador de modo que não possa se movimentar dentro da embalagem. Por favor observe também eventuais directivas nacionais su- plementares. Eliminação As ferramentas eléctricas, os acessórios e as embala- gens devem ser enviados a uma reciclagem ecológica de matéria prima. Não deitar ferramentas eléctricas e acumuladores/pilhas no lixo doméstico! Apenas países da União Europeia: Conforme as Directivas Europeias 2012/19/UE relativa aos resíduos de ferra- mentas eléctricas europeias 2006/66/CE é necessário recolher separadamente os acu- muladores/as pilhas defeituosos ou gastos e conduzí-los a uma reciclagem ecológica. Sob reserva de alterações. Selecção mecânica de marcha 7 158 Ligar e desligar 8 158 Seleccionar acessórios – 159 Meta de acção Figura Observe Página OBJ_BUCH-1586-003.book Page 29 Friday, June 28, 2013 12:45 PM30 | Italiano 1 609 92A 0C7 | (28.6.13) Bosch Power Tools Italiano Avvertenze generali di pericolo per elettroutensili Leggere tutte le avvertenze di pe- ricolo e le istruzioni operative. In caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettri- che, incendi e/o incidenti gravi. Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura. Il termine «elettroutensile» utilizzato nelle avvertenze di peri- colo si riferisce ad utensili elettrici alimentati dalla rete (con li- nea di allacciamento) ed ad utensili elettrici alimentati a bat- teria (senza linea di allacciamento). Sicurezza della postazione di lavoro Tenere la postazione di lavoro sempre pulita e ben illu- minata. Il disordine oppure zone della postazione di lavoro non illuminate possono essere causa di incidenti. Evitare d’impiegare l’elettroutensile in ambienti sog- getti al rischio di esplosioni nei quali si abbia presenza di liquidi, gas o polveri infiammabili. Gli elettroutensili producono scintille che possono far infiammare la polvere o i gas. Tenere lontani i bambini ed altre persone durante l’im- piego dell’elettroutensile. Eventuali distrazioni potranno comportare la perdita del controllo sull’elettroutensile. Sicurezza elettrica La spina di allacciamento alla rete dell’elettroutensile deve essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non impiegare spine adattatrici assieme ad elettroutensili dotati di collega- mento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche. Evitare il contatto fisico con superfici collegate a terra, come tubi, riscaldamenti, cucine elettriche e frigorife- ri. Sussiste un maggior rischio di scosse elettriche nel mo- mento in cui il corpo è messo a massa. Custodire l’elettroutensile al riparo dalla pioggia o dall’umidità. La penetrazione dell’acqua in un elettrouten- sile aumenta il rischio di una scossa elettrica. Non usare il cavo per scopi diversi da quelli previsti ed, in particolare, non usarlo per trasportare o per appen- dere l’elettroutensile oppure per estrarre la spina dalla presa di corrente. Non avvicinare il cavo a fonti di calo- re, olio, spigoli taglienti e neppure a parti della macchi- na che siano in movimento. I cavi danneggiati o aggrovi- gliati aumentano il rischio d’insorgenza di scosse elettriche. Qualora si voglia usare l’elettroutensile all’aperto, im- piegare solo ed esclusivamente cavi di prolunga che si- ano adatti per l’impiego all’esterno. L’uso di un cavo di prolunga omologato per l’impiego all’esterno riduce il ri- schio d’insorgenza di scosse elettriche. Qualora non fosse possibile evitare di utilizzare l’elet- troutensile in ambiente umido, utilizzare un interrutto- re di sicurezza. L’uso di un interruttore di sicurezza riduce il rischio di una scossa elettrica. Sicurezza delle persone È importante concentrarsi su ciò che si sta facendo e maneggiare con giudizio l’elettroutensile durante le operazioni di lavoro. Non utilizzare mai l’elettroutensi- le in caso di stanchezza oppure quando ci si trovi sotto l’effetto di droghe, bevande alcoliche e medicinali. Un attimo di distrazione durante l’uso dell’elettroutensile può essere causa di gravi incidenti. Indossare sempre equipaggiamento protettivo indivi- duale nonché occhiali protettivi. Indossando abbiglia- mento di protezione personale come la maschera per pol- veri, scarpe di sicurezza che non scivolino, elmetto di protezione oppure protezione acustica a seconda del tipo e dell’applicazione dell’elettroutensile, si riduce il rischio di incidenti. Evitare l’accensione involontaria dell’elettroutensile. Prima di collegarlo alla rete di alimentazione elettrica e/o alla batteria ricaricabile, prima di prenderlo oppure prima di iniziare a trasportarlo, assicurarsi che l’elet- troutensile sia spento. Tenendo il dito sopra l’interruttore mentre si trasporta l’elettroutensile oppure collegandolo all’alimentazione di corrente con l’interruttore inserito, si vengono a creare situazioni pericolose in cui possono veri- ficarsi seri incidenti. Prima di accendere l’elettroutensile togliere gli attrez- zi di regolazione o la chiave inglese. Un accessorio oppu- re una chiave che si trovi in una parte rotante della macchi- na può provocare seri incidenti. Evitare una posizione anomala del corpo. Avere cura di mettersi in posizione sicura e di mantenere l’equilibrio in ogni situazione. In questo modo è possibile controllare meglio l’elettroutensile in caso di situazioni inaspettate. Indossare vestiti adeguati. Non indossare vestiti lar- ghi, né portare bracciali e catenine. Tenere i capelli, i vestiti ed i guanti lontani da pezzi in movimento. Vestiti lenti, gioielli o capelli lunghi potranno impigliarsi in pezzi in movimento. In caso fosse previsto il montaggio di dispositivi di aspirazione della polvere e di raccolta, assicurarsi che gli stessi siano collegati e che vengano utilizzati corret- tamente. L’utilizzo di un’aspirazione polvere può ridurre lo svilupparsi di situazioni pericolose dovute alla polvere. Trattamento accurato ed uso corretto degli elettroutensili Non sottoporre la macchina a sovraccarico. Per il pro- prio lavoro, utilizzare esclusivamente l’elettroutensile esplicitamente previsto per il caso. Con un elettrouten- sile adatto si lavora in modo migliore e più sicuro nell’ambi- to della sua potenza di prestazione. AVVERTENZA OBJ_BUCH-1586-003.book Page 30 Friday, June 28, 2013 12:45 PMItaliano | 31 Bosch Power Tools 1 609 92A 0C7 | (28.6.13) Non utilizzare mai elettroutensili con interruttori difet- tosi. Un elettroutensile con l’interruttore rotto è pericoloso e deve essere aggiustato. Prima di procedere ad operazioni di regolazione sulla macchina, prima di sostituire parti accessorie oppure prima di posare la macchina al termine di un lavoro, estrarre sempre la spina dalla presa della corrente e/o estrarre la batteria ricaricabile. Tale precauzione eviterà che l’elettroutensile possa essere messo in funzione invo- lontariamente. Quando gli elettroutensili non vengono utilizzati, con- servarli al di fuori del raggio di accesso di bambini. Non fare usare l’elettroutensile a persone che non siano abi- tuate ad usarlo o che non abbiano letto le presenti istru- zioni. Gli elettroutensili sono macchine pericolose quando vengono utilizzati da persone non dotate di sufficiente esperienza. Eseguire la manutenzione dell’elettroutensile operan- do con la dovuta diligenza. Accertarsi che le parti mobi- li della macchina funzionino perfettamente, che non s’inceppino e che non ci siano pezzi rotti o danneggiati al punto da limitare la funzione dell’elettroutensile stesso. Prima di iniziare l’impiego, far riparare le parti danneggiate. Numerosi incidenti vengono causati da elet- troutensili la cui manutenzione è stata effettuata poco ac- curatamente. Mantenere gli utensili da taglio sempre affilati e puliti. Gli utensili da taglio curati con particolare attenzione e con taglienti affilati s’inceppano meno frequentemente e sono più facili da condurre. Utilizzare l’elettroutensile, gli accessori opzionali, gli utensili per applicazioni specifiche ecc., sempre atte- nendosi alle presenti istruzioni. Così facendo, tenere sempre presente le condizioni di lavoro e le operazioni da eseguire. L’impiego di elettroutensili per usi diversi da quelli consentiti potrà dar luogo a situazioni di pericolo. Trattamento ed utilizzo appropriato di utensili dotati di batterie ricaricabili Caricare la batteria ricaricabile solo ed esclusivamente nei dispositivi di carica consigliati dal produttore. Per un dispositivo di carica previsto per un determinato tipo di batteria sussiste pericolo di incendio se viene utilizzato con un tipo diverso di batteria ricaricabile. Avere cura d’impiegare negli elettroutensili solo ed esclusivamente batterie ricaricabili esplicitamente previste. L’uso di batterie ricaricabili di tipo diverso potrà dare insorgenza a lesioni e comportare il rischio d’incendi. Non avvicinare batterie non utilizzate a fermagli, mo- nete, chiavi, chiodi, viti e neppure ad altri piccoli ogget- ti metallici che potrebbero provocare un cavallotta- mento dei contatti. Un eventuale corto circuito tra i contatti dell’accumulatore potrà dare origine a bruciature o ad incendi. In caso d’impiego errato si provoca il pericolo di fuoriu- scita di liquido dalla batteria ricaricabile. Evitarne as- solutamente il contatto. In caso di contatto accidenta- le, sciacquare accuratamente con acqua. Rivolgersi immediatamente al medico, qualora il liquido dovesse entrare in contatto con gli occhi. Il liquido fuoriuscito dalla batteria ricaricabile potrà causare irritazioni cutanee o ustioni. Assistenza Fare riparare l’elettroutensile solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tale maniera potrà essere salvaguar- data la sicurezza dell’elettroutensile. Indicazioni di sicurezza per trapani ed avvitatori Tenere l’apparecchio per le superfici isolate dell’impu- gnatura qualora venissero effettuati lavori durante i quali l’accessorio oppure la vite potrebbe venire a con- tatto con cavi elettrici nascosti. Il contatto con un cavo sotto tensione può mettere sotto tensione anche parti me- talliche dell’apparecchio, causando una scossa elettrica. Utilizzare le impugnature supplementari se fornite in- sieme all’elettroutensile. La perdita di controllo sull’elet- troutensile può causare lesioni. Al fine di rilevare linee di alimentazione nascoste, uti- lizzare adatte apparecchiature di ricerca oppure rivol- gersi alla locale società erogatrice. Un contatto con linee elettriche può provocare lo sviluppo di incendi e di scosse elettriche. Danneggiando linee del gas si può creare il peri- colo di esplosioni. Penetrando una tubazione dell’acqua si provocano seri danni materiali. Spegnere immediatamente l’elettroutensile quando l’utensile accessorio si blocca. Aspettarsi sempre alti momenti di reazione che possono provocare un con- traccolpo. L’utensile accessorio si blocca quando: – l’elettroutensile è sottoposto a sovraccarico oppure – prende angolature improprie nel pezzo in lavorazione. Tenere sempre ben saldo l’elettroutensile. Serrando a fondo ed allentando le viti è possibile che si verifichino temporaneamente alti momenti di reazione. Assicurare il pezzo in lavorazione. Un pezzo in lavorazio- ne può essere bloccato con sicurezza in posizione solo uti- lizzando un apposito dispositivo di serraggio oppure una morsa a vite e non tenendolo con la semplice mano. Prima di posare l’elettroutensile, attendere sempre fi- no a quando si sarà fermato completamente. L’accesso- rio può incepparsi e comportare la perdita di controllo dell’elettroutensile. Non aprire la batteria. Vi è il pericolo di un corto circuito. Proteggere la batteria ricaricabile dal calore, p. es. anche dall’irradiamento solare continuo, dal fuoco, dall’acqua e dall’umidità. Esiste peri- colo di esplosione. In caso di difetto e di uso improprio della batteria rica- ricabile vi è il pericolo di una fuoriuscita di vapori. Far entrare aria fresca e farsi visitare da un medico in caso di disturbi. I vapori possono irritare le vie respiratorie. OBJ_BUCH-1586-003.book Page 31 Friday, June 28, 2013 12:45 PM32 | Italiano 1 609 92A 0C7 | (28.6.13) Bosch Power Tools Utilizzare la batteria ricaricabile esclusivamente insie- me all’elettroutensile Bosch. Solo in questo modo la bat- teria ricaricabile viene protetta da sovraccarico pericolo- so. Utilizzare esclusivamente batterie ricaricabili originali Bosch dotate della tensione indicata sulla targhetta di identificazione dell’elettroutensile. In caso di impiego di altre batterie ricaricabili, p. es. imitazioni, batterie ricari- cabili rigenerate oppure prodotti di terzi, esiste il pericolo di lesioni e di danni alle cose causate da batterie che esplo- dono. Ulteriori indicazioni di sicurezza ed istruzioni operative Polveri di materiali come vernici contenenti piombo, alcuni tipi di legname, minerali e metalli possono esse- re dannose per la salute e possono causare reazioni al- lergiche, malattie delle vie respiratorie e/o cancro. Ma- teriale contenente amianto deve essere lavorato esclusivamente da personale specializzato. – Provvedere per una buona aerazione del posto di lavo- ro. – Si consiglia di portare una mascherina protettiva con classe di filtraggio P2. Osservare le norme in vigore nel Vostro paese per i mate- riali da lavorare. Evitare accumuli di polvere sul posto di lavoro. Le pol- veri si possono incendiare facilmente. La batteria ricaricabile viene fornita parzialmente cari- ca. Per garantire l’intera potenza della batteria ricari- cabile, prima del primo impiego ricaricare completa- mente la batteria ricaricabile nella stazione di ricarica. La batteria ricaricabile è dotata di un controllo della temperatura NTC che consente una ricarica esclusiva- mente nel campo di temperatura tra 0 °C e 45 °C. In questo modo viene ottenuta un’elevata durata della batteria ricaricabile. Leggere le istruzioni d’uso della stazione di ricarica. Applicare l’elettroutensile sulla vite soltanto quando è spento. Utensili accessori in rotazione possono scivolare. Azionare il commutatore di marcia esclusivamente ad elettroutensile fermo. Spingere il commutatore di marcia sempre fino all’arre- sto. In caso contrario l’elettroutensile potrebbe venire danneggiato. Per risparmiare energia accendere l’elettroutensile solo se lo stesso viene utilizzato. Simboli I simboli sotto indicati sono necessari alla lettura ed alla com- prensione delle istruzioni d’uso. È importante conoscere be- ne i simboli ed il rispettivo significato. Un’interpretazione cor- retta dei simboli contribuisce ad utilizzare meglio ed in modo più sicuro l’elettroutensile. Simbolo Significato GSR 14,4 V-LI HX/GSR 18 V-LI HX: Avvitatore a batteria area marcata in grigio: impugnatura (superficie di presa isolata) Codice prodotto Leggere tutte le avvertenze di pericolo e le istruzioni operative Prima di qualsiasi lavoro all’elettrouten- sile rimuovere la batteria ricaricabile Portare protezione per l’udito. Direzione di movimento Direzione di reazione Foratura ed avvitatura Numero di giri minimo Numero di giri massimo Accensione Spegnimento Rotazione destrorsa/sinistrorsa UTensione nominale

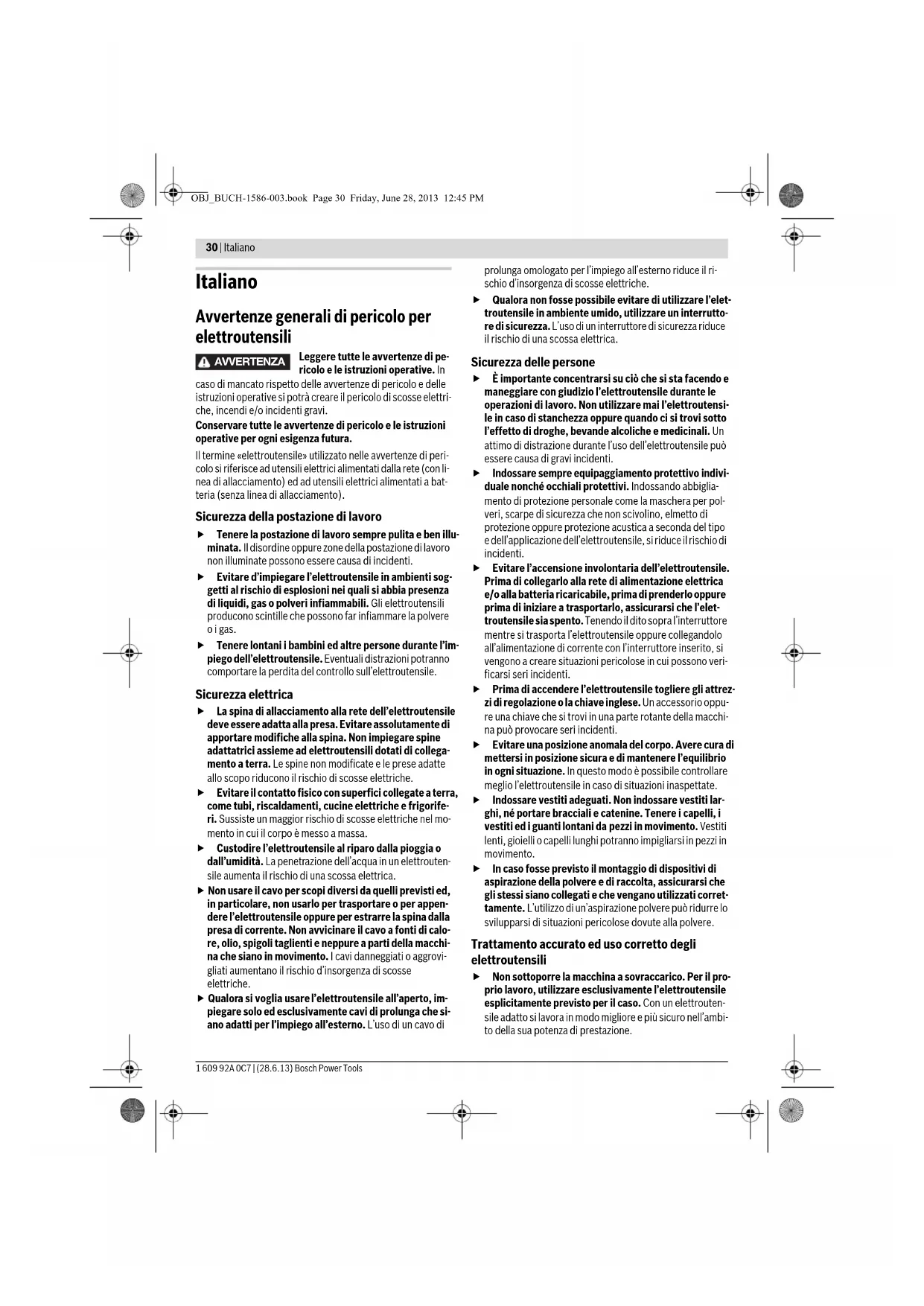

1 Numero di giri a vuoto (1° marcia)

2 Numero di giri a vuoto (2° marcia) M max. momento di coppia secondo ISO 5093 Metallo Legname Ø Diametro di foratura max. OBJ_BUCH-1586-003.book Page 32 Friday, June 28, 2013 12:45 PMItaliano | 33 Bosch Power Tools 1 609 92A 0C7 | (28.6.13) Volume di fornitura Avvitatore a batteria. Batteria ricaricabile, utensile ed altri accessori illustrati o de- scritti non fanno parte della fornitura standard. L’accessorio completo è contenuto nel nostro programma ac- cessori. Uso conforme alle norme L’elettroutensile è idoneo per avvitare e allentare viti nonché per forare nel legname, metallo, ceramica e plastica. L’illuminazione di questo elettroutensile è concepita per illu- minare l’area di lavoro dell’elettroutensile stesso e non è adat- ta per illuminare l’ambiente domestico. Dati tecnici I dati tecnici del prodotto sono indicati nella tabella a pagina

Si prega di tenere presente il codice prodotto applicato sulla targhetta di costruzione del Vostro elettroutensile. Le descri- zioni commerciali di singoli elettroutensili possono variare. Dichiarazione di conformità Dichiariamo sotto la nostra piena responsabilità che il prodot- to, descritto nella sezione «Dati tecnici», è conforme alle se- guenti norme o ai seguenti documenti normativi: EN 60745 secondo le prescrizioni delle Direttive 2009/125/CE (Disposizione 1194/2012), 2011/65/UE, 2004/108/CE, 2006/42/CE. Fascicolo tecnico (2006/42/CE) presso: Robert Bosch GmbH, PT/ETM9, D-70745 Leinfelden-Echterdingen Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Informazioni sulla rumorosità e sulla vibrazione I valori di misura del prodotto sono indicati nella tabella a pa- gina 155. Valori complessivi di rumorosità ed oscillazioni (somma vetto- riale in tre direzioni) misurati conformemente alla norma EN 60745. Il livello di vibrazioni indicato nelle presenti istruzioni è stato rilevato seguendo una procedura di misurazione conforme al- la norma EN 60745 e può essere utilizzato per confrontare gli elettroutensili. Lo stesso è idoneo anche per una valutazione temporanea della sollecitazione da vibrazioni. Il livello di vibrazioni indicato rappresenta gli impieghi princi- pali dell’elettroutensile. Qualora l’elettroutensile venisse uti- lizzato tuttavia per altri impieghi, con accessori differenti op- pure con manutenzione insufficiente, il livello di vibrazioni può differire. Questo può aumentare sensibilmente la solleci- tazione da vibrazioni per l’intero periodo di tempo operativo. Per una valutazione precisa della sollecitazione da vibrazioni bisognerebbe considerare anche i tempi in cui l’apparecchio è spento oppure è acceso ma non è utilizzato effettivamente. Questo può ridurre chiaramente la sollecitazione da vibrazio- ni per l’intero periodo operativo. Adottare misure di sicurezza supplementari per la protezione dell’operatore dall’effetto delle vibrazioni come p.es.: manu- tenzione dell’elettroutensile e degli accessori, mani calde, or- ganizzazione dello svolgimento del lavoro. Montaggio ed uso La tabella che segue illustra gli scopi delle operazioni per il montaggio ed il funzionamento dell’elettroutensile. Le istruzioni degli scopi delle operazioni vengono illustrate nella figura indicata. A seconda del tipo dell’impiego sono necessarie combinazioni dif- ferenti delle istruzioni. Osservare le indicazioni di sicurezza. Ø Diam. max. delle viti Mandrino portautensile Peso in funzione della EPTA-Procedure 01/2003

• Valore in funzione del pacchetto batterie ricaricabili utilizzato

Livello di potenza sonora

Livello di pressione acustica K Insicurezza della misura
