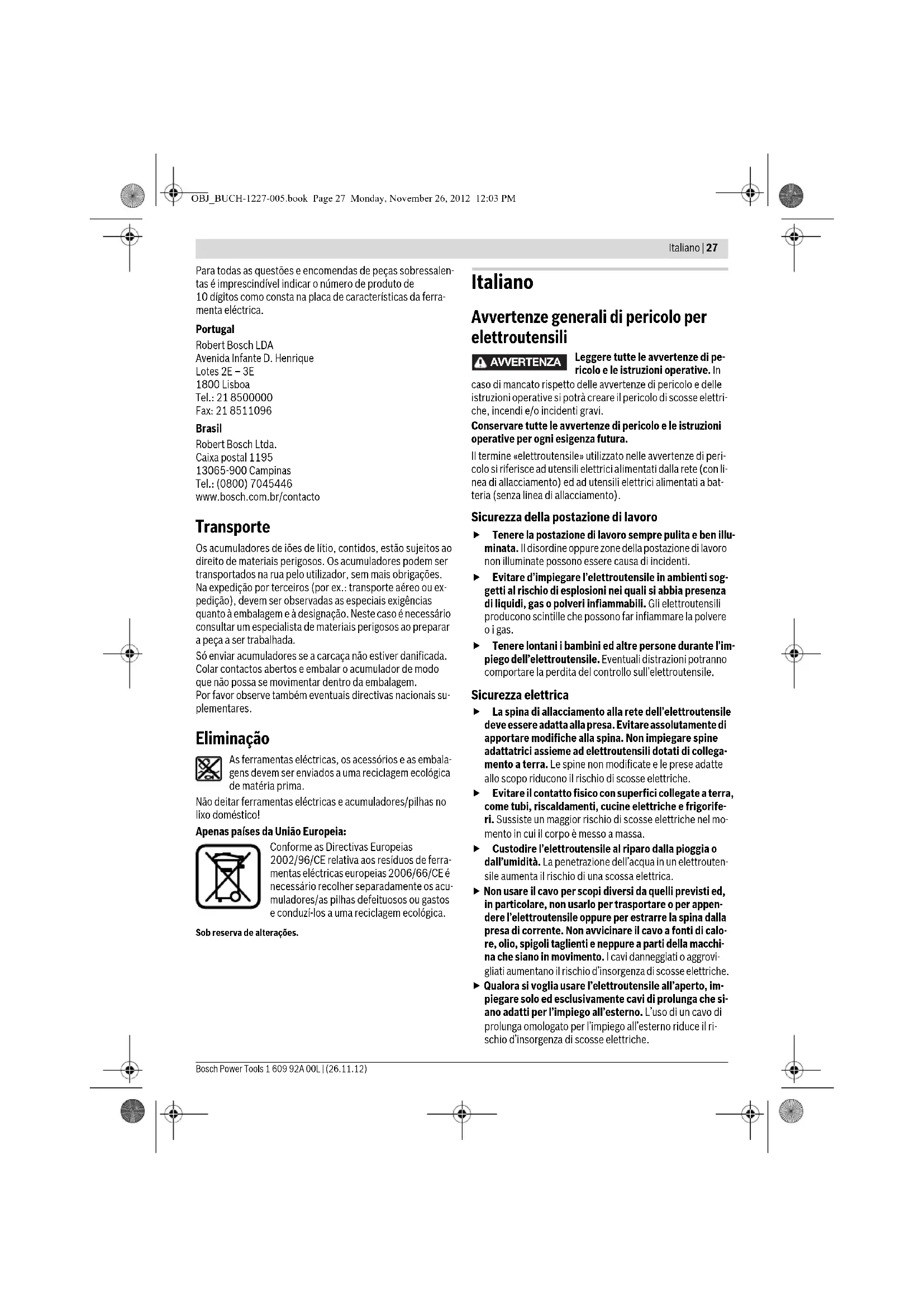

Seleccionar acessórios – 147 OBJ_BUCH-1227-005.book Page 26 Monday, November 26, 2012 12:03 PMItaliano | 27 Bosch Power Tools 1 609 92A 00L | (26.11.12) Para todas as questões e encomendas de peças sobressalen- tas é imprescindível indicar o número de produto de 10 dígitos como consta na placa de características da ferra- menta eléctrica. Portugal Robert Bosch LDA Avenida Infante D. Henrique Lotes 2E – 3E 1800 Lisboa Tel.: 21 8500000 Fax: 21 8511096 Brasil Robert Bosch Ltda. Caixa postal 1195 13065-900 Campinas Tel.: (0800) 7045446 www.bosch.com.br/contacto Transporte Os acumuladores de iões de lítio, contidos, estão sujeitos ao direito de materiais perigosos. Os acumuladores podem ser transportados na rua pelo utilizador, sem mais obrigações. Na expedição por terceiros (por ex.: transporte aéreo ou ex- pedição), devem ser observadas as especiais exigências quanto à embalagem e à designação. Neste caso é necessário consultar um especialista de materiais perigosos ao preparar a peça a ser trabalhada. Só enviar acumuladores se a carcaça não estiver danificada. Colar contactos abertos e embalar o acumulador de modo que não possa se movimentar dentro da embalagem. Por favor observe também eventuais directivas nacionais su- plementares. Eliminação As ferramentas eléctricas, os acessórios e as embala- gens devem ser enviados a uma reciclagem ecológica de matéria prima. Não deitar ferramentas eléctricas e acumuladores/pilhas no lixo doméstico! Apenas países da União Europeia: Conforme as Directivas Europeias 2002/96/CE relativa aos resíduos de ferra- mentas eléctricas europeias 2006/66/CE é necessário recolher separadamente os acu- muladores/as pilhas defeituosos ou gastos e conduzí-los a uma reciclagem ecológica. Sob reserva de alterações. Italiano Avvertenze generali di pericolo per elettroutensili Leggere tutte le avvertenze di pe- ricolo e le istruzioni operative. In caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettri- che, incendi e/o incidenti gravi. Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura. Il termine «elettroutensile» utilizzato nelle avvertenze di peri- colo si riferisce ad utensili elettrici alimentati dalla rete (con li- nea di allacciamento) ed ad utensili elettrici alimentati a bat- teria (senza linea di allacciamento). Sicurezza della postazione di lavoro Tenere la postazione di lavoro sempre pulita e ben illu- minata. Il disordine oppure zone della postazione di lavoro non illuminate possono essere causa di incidenti. Evitare d’impiegare l’elettroutensile in ambienti sog- getti al rischio di esplosioni nei quali si abbia presenza di liquidi, gas o polveri infiammabili. Gli elettroutensili producono scintille che possono far infiammare la polvere o i gas. Tenere lontani i bambini ed altre persone durante l’im- piego dell’elettroutensile. Eventuali distrazioni potranno comportare la perdita del controllo sull’elettroutensile. Sicurezza elettrica La spina di allacciamento alla rete dell’elettroutensile deve essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non impiegare spine adattatrici assieme ad elettroutensili dotati di collega- mento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche. Evitare il contatto fisico con superfici collegate a terra, come tubi, riscaldamenti, cucine elettriche e frigorife- ri. Sussiste un maggior rischio di scosse elettriche nel mo- mento in cui il corpo è messo a massa. Custodire l’elettroutensile al riparo dalla pioggia o dall’umidità. La penetrazione dell’acqua in un elettrouten- sile aumenta il rischio di una scossa elettrica. Non usare il cavo per scopi diversi da quelli previsti ed, in particolare, non usarlo per trasportare o per appen- dere l’elettroutensile oppure per estrarre la spina dalla presa di corrente. Non avvicinare il cavo a fonti di calo- re, olio, spigoli taglienti e neppure a parti della macchi- na che siano in movimento. I cavi danneggiati o aggrovi- gliati aumentano il rischio d’insorgenza di scosse elettriche. Qualora si voglia usare l’elettroutensile all’aperto, im- piegare solo ed esclusivamente cavi di prolunga che si- ano adatti per l’impiego all’esterno. L’uso di un cavo di prolunga omologato per l’impiego all’esterno riduce il ri- schio d’insorgenza di scosse elettriche. AVVERTENZA OBJ_BUCH-1227-005.book Page 27 Monday, November 26, 2012 12:03 PM28 | Italiano 1 609 92A 00L | (26.11.12) Bosch Power Tools Qualora non fosse possibile evitare di utilizzare l’elet- troutensile in ambiente umido, utilizzare un interrutto- re di sicurezza. L’uso di un interruttore di sicurezza riduce il rischio di una scossa elettrica. Sicurezza delle persone È importante concentrarsi su ciò che si sta facendo e maneggiare con giudizio l’elettroutensile durante le operazioni di lavoro. Non utilizzare mai l’elettroutensi- le in caso di stanchezza oppure quando ci si trovi sotto l’effetto di droghe, bevande alcoliche e medicinali. Un attimo di distrazione durante l’uso dell’elettroutensile può essere causa di gravi incidenti. Indossare sempre equipaggiamento protettivo indivi- duale nonché occhiali protettivi. Indossando abbiglia- mento di protezione personale come la maschera per pol- veri, scarpe di sicurezza che non scivolino, elmetto di protezione oppure protezione acustica a seconda del tipo e dell’applicazione dell’elettroutensile, si riduce il rischio di incidenti. Evitare l’accensione involontaria dell’elettroutensile. Prima di collegarlo alla rete di alimentazione elettrica e/o alla batteria ricaricabile, prima di prenderlo oppure prima di iniziare a trasportarlo, assicurarsi che l’elet- troutensile sia spento. Tenendo il dito sopra l’interruttore mentre si trasporta l’elettroutensile oppure collegandolo all’alimentazione di corrente con l’interruttore inserito, si vengono a creare situazioni pericolose in cui possono veri- ficarsi seri incidenti. Prima di accendere l’elettroutensile togliere gli attrez- zi di regolazione o la chiave inglese. Un accessorio oppu- re una chiave che si trovi in una parte rotante della macchi- na può provocare seri incidenti. Evitare una posizione anomala del corpo. Avere cura di mettersi in posizione sicura e di mantenere l’equilibrio in ogni situazione. In questo modo è possibile controllare meglio l’elettroutensile in caso di situazioni inaspettate. Indossare vestiti adeguati. Non indossare vestiti lar- ghi, né portare bracciali e catenine. Tenere i capelli, i vestiti ed i guanti lontani da pezzi in movimento. Vestiti lenti, gioielli o capelli lunghi potranno impigliarsi in pezzi in movimento. In caso fosse previsto il montaggio di dispositivi di aspirazione della polvere e di raccolta, assicurarsi che gli stessi siano collegati e che vengano utilizzati corret- tamente. L’utilizzo di un’aspirazione polvere può ridurre lo svilupparsi di situazioni pericolose dovute alla polvere. Trattamento accurato ed uso corretto degli elettroutensili Non sottoporre la macchina a sovraccarico. Per il pro- prio lavoro, utilizzare esclusivamente l’elettroutensile esplicitamente previsto per il caso. Con un elettrouten- sile adatto si lavora in modo migliore e più sicuro nell’ambi- to della sua potenza di prestazione. Non utilizzare mai elettroutensili con interruttori difet- tosi. Un elettroutensile con l’interruttore rotto è pericoloso e deve essere aggiustato. Prima di procedere ad operazioni di regolazione sulla macchina, prima di sostituire parti accessorie oppure prima di posare la macchina al termine di un lavoro, estrarre sempre la spina dalla presa della corrente e/o estrarre la batteria ricaricabile. Tale precauzione eviterà che l’elettroutensile possa essere messo in funzione invo- lontariamente. Quando gli elettroutensili non vengono utilizzati, con- servarli al di fuori del raggio di accesso di bambini. Non fare usare l’elettroutensile a persone che non siano abi- tuate ad usarlo o che non abbiano letto le presenti istru- zioni. Gli elettroutensili sono macchine pericolose quando vengono utilizzati da persone non dotate di sufficiente esperienza. Eseguire la manutenzione dell’elettroutensile operan- do con la dovuta diligenza. Accertarsi che le parti mobi- li della macchina funzionino perfettamente, che non s’inceppino e che non ci siano pezzi rotti o danneggiati al punto da limitare la funzione dell’elettroutensile stesso. Prima di iniziare l’impiego, far riparare le parti danneggiate. Numerosi incidenti vengono causati da elet- troutensili la cui manutenzione è stata effettuata poco ac- curatamente. Mantenere gli utensili da taglio sempre affilati e puliti. Gli utensili da taglio curati con particolare attenzione e con taglienti affilati s’inceppano meno frequentemente e sono più facili da condurre. Utilizzare l’elettroutensile, gli accessori opzionali, gli utensili per applicazioni specifiche ecc., sempre atte- nendosi alle presenti istruzioni. Così facendo, tenere sempre presente le condizioni di lavoro e le operazioni da eseguire. L’impiego di elettroutensili per usi diversi da quelli consentiti potrà dar luogo a situazioni di pericolo. Trattamento ed utilizzo appropriato di utensili dotati di batterie ricaricabili Caricare la batteria ricaricabile solo ed esclusivamente nei dispositivi di carica consigliati dal produttore. Per un dispositivo di carica previsto per un determinato tipo di batteria sussiste pericolo di incendio se viene utilizzato con un tipo diverso di batteria ricaricabile. Avere cura d’impiegare negli elettroutensili solo ed esclusivamente batterie ricaricabili esplicitamente previste. L’uso di batterie ricaricabili di tipo diverso potrà dare insorgenza a lesioni e comportare il rischio d’incendi. Non avvicinare batterie non utilizzate a fermagli, mone- te, chiavi, chiodi, viti e neppure ad altri piccoli oggetti metallici che potrebbero provocare un cavallottamento dei contatti. Un eventuale corto circuito tra i contatti dell’ac- cumulatore potrà dare origine a bruciature o ad incendi. In caso d’impiego errato si provoca il pericolo di fuoriu- scita di liquido dalla batteria ricaricabile. Evitarne as- solutamente il contatto. In caso di contatto accidenta- le, sciacquare accuratamente con acqua. Rivolgersi immediatamente al medico, qualora il liquido dovesse entrare in contatto con gli occhi. Il liquido fuoriuscito dalla batteria ricaricabile potrà causare irritazioni cutanee o ustioni. OBJ_BUCH-1227-005.book Page 28 Monday, November 26, 2012 12:03 PMItaliano | 29 Bosch Power Tools 1 609 92A 00L | (26.11.12) Assistenza Fare riparare l’elettroutensile solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tale maniera potrà essere salvaguar- data la sicurezza dell’elettroutensile. Indicazioni di sicurezza per trapani ed avvitatori

GSB 14,4 V-LI/GSB 18 V-LI

Usare la protezione acustica impiegando trapani bat- tenti. L’effetto del rumore può causare la perdita dell’udi- to.

Tenere l’apparecchio per le superfici isolate dell’impu- gnatura qualora venissero effettuati lavori durante i quali l’accessorio oppure la vite potrebbe venire a con- tatto con cavi elettrici nascosti. Il contatto con un cavo sotto tensione può mettere sotto tensione anche parti me- talliche dell’apparecchio, causando una scossa elettrica. Utilizzare le impugnature supplementari se fornite in- sieme all’elettroutensile. La perdita di controllo sull’elet- troutensile può causare lesioni. Al fine di rilevare linee di alimentazione nascoste, uti- lizzare adatte apparecchiature di ricerca oppure rivol- gersi alla locale società erogatrice. Un contatto con linee elettriche può provocare lo sviluppo di incendi e di scosse elettriche. Danneggiando linee del gas si può creare il peri- colo di esplosioni. Penetrando una tubazione dell’acqua si provocano seri danni materiali. Spegnere immediatamente l’elettroutensile quando l’utensile accessorio si blocca. Aspettarsi sempre alti momenti di reazione che possono provocare un con- traccolpo. L’utensile accessorio si blocca quando: – l’elettroutensile è sottoposto a sovraccarico oppure – prende angolature improprie nel pezzo in lavorazione. Tenere sempre ben saldo l’elettroutensile. Serrando a fondo ed allentando le viti è possibile che si verifichino temporaneamente alti momenti di reazione. Assicurare il pezzo in lavorazione. Un pezzo in lavorazio- ne può essere bloccato con sicurezza in posizione solo uti- lizzando un apposito dispositivo di serraggio oppure una morsa a vite e non tenendolo con la semplice mano. Non aprire la batteria. Vi è il pericolo di un corto circuito. Proteggere la batteria ricaricabile dal calore, p. es. anche dall’irradiamento solare continuo, dal fuoco, dall’acqua e dall’umidità. Esiste peri- colo di esplosione. In caso di difetto e di uso improprio della batteria rica- ricabile vi è il pericolo di una fuoriuscita di vapori. Far entrare aria fresca e farsi visitare da un medico in caso di disturbi. I vapori possono irritare le vie respiratorie. Utilizzare la batteria ricaricabile esclusivamente insie- me all’elettroutensile Bosch. Solo in questo modo la bat- teria ricaricabile viene protetta da sovraccarico pericolo- so. Utilizzare esclusivamente batterie ricaricabili originali Bosch dotate della tensione indicata sulla targhetta di identificazione dell’elettroutensile. In caso di impiego di altre batterie ricaricabili, p. es. imitazioni, batterie ricari- cabili rigenerate oppure prodotti di terzi, esiste il pericolo di lesioni e di danni alle cose causate da batterie che esplo- dono. Ulteriori indicazioni di sicurezza ed istruzioni operative Polveri di materiali come vernici contenenti piombo, alcuni tipi di legname, minerali e metalli possono esse- re dannose per la salute e possono causare reazioni al- lergiche, malattie delle vie respiratorie e/o cancro. Ma- teriale contenente amianto deve essere lavorato esclusivamente da personale specializzato. – Provvedere per una buona aerazione del posto di lavo- ro. – Si consiglia di portare una mascherina protettiva con classe di filtraggio P2. Osservare le norme in vigore nel Vostro paese per i mate- riali da lavorare. Evitare accumuli di polvere sul posto di lavoro. Le pol- veri si possono incendiare facilmente. Prima di effettuare lavori all’elettroutensile (ad es. la- vori di manutenzione, cambio d’utensile, ecc.), nonché in caso di trasporto e di conservazione dello stesso, avere sempre cura di portare in posizione media il com- mutatore per la reversibilità. In difetto, sussisterà il peri- colo di lesioni in caso di azionamento accidentale dell’in- terruttore di avvio/di arresto. La batteria ricaricabile viene fornita parzialmente cari- ca. Per garantire l’intera potenza della batteria ricari- cabile, prima del primo impiego ricaricare completa- mente la batteria ricaricabile nella stazione di ricarica. La batteria ricaricabile è dotata di un controllo della temperatura NTC che consente una ricarica esclusiva- mente nel campo di temperatura tra 0 °C e 45 °C. In questo modo viene ottenuta un’elevata durata della batteria ricaricabile. Leggere le istruzioni d’uso della stazione di ricarica. Applicare l’elettroutensile sulla vite soltanto quando è spento. Utensili accessori in rotazione possono scivolare. Azionare il commutatore di marcia esclusivamente ad elettroutensile fermo. Spingere il commutatore di marcia oppure ruotare il se- lettore dei modi operativi sempre fino all’arresto. In ca- so contrario l’elettroutensile potrebbe venire danneggiato. Per risparmiare energia accendere l’elettroutensile solo se lo stesso viene utilizzato. OBJ_BUCH-1227-005.book Page 29 Monday, November 26, 2012 12:03 PM30 | Italiano 1 609 92A 00L | (26.11.12) Bosch Power Tools Simboli I simboli sotto indicati sono necessari alla lettura ed alla com- prensione delle istruzioni d’uso. È importante conoscere be- ne i simboli ed il rispettivo significato. Un’interpretazione cor- retta dei simboli contribuisce ad utilizzare meglio ed in modo più sicuro l’elettroutensile. Volume di fornitura Trapano avvitatore a batteria/Trapano avvitatore con percus- sione a batteria. Batteria ricaricabile, utensile ed altri accessori illustrati o de- scritti non fanno parte del volume di fornitura standard. L’accessorio completo è contenuto nel nostro programma ac- cessori. Uso conforme alle norme L’elettroutensile è idoneo per avvitare e svitare viti nonché per forare nel legname, metallo, ceramica e plastica. Il GSB è adatto inoltre per eseguire forature battenti in mattoni, mura- tura e materiale minerale. Dati tecnici I dati tecnici del prodotto sono indicati nella tabella a pagina

Si prega di tenere presente il codice prodotto applicato sulla targhetta di costruzione del Vostro elettroutensile. Le descri- zioni commerciali di singoli elettroutensili possono variare. Dichiarazione di conformità Assumendone la piena responsabilità, dichiariamo che il pro- dotto descritto nei «Dati tecnici» è conforme alle seguenti nor- mative ed ai relativi documenti: EN 60745 in base alle pre- scrizioni delle direttive 2011/65/UE, 2004/108/CE, 2006/42/CE. Simbolo Significato

GSR14,4V-LI/GSR18V-LI/

GSB 14,4 V-LI/GSB 18 V-LI: Trapano avvitatore a batteria/Trapano avvitatore con percussione a batteria area marcata in grigio: impugnatura (superficie di presa isolata) Codice prodotto Leggere tutte le avvertenze di pericolo e le istruzioni operative Prima di qualsiasi lavoro all’elettrouten- sile rimuovere la batteria ricaricabile Portare protezione per l’udito. Direzione di movimento Direzione di reazione Foratura ed avvitatura Foratura a percussione Numero di giri minimo Numero di giri massimo Accensione Spegnimento Rotazione destrorsa/sinistrorsa U Tensione nominale

1 Numero di giri a vuoto (1° marcia)

2 Numero di giri a vuoto (2° marcia) M max. momento di coppia secondo ISO 5093 Muratura Metallo Legname Ø Diametro di foratura max. Ø Diam. max. delle viti Campo di serraggio del mandrino Peso in funzione della EPTA-Procedure 01/2003

• Valore in funzione del pacchetto batterie ricaricabili utilizzato

Livello di potenza sonora

Livello di pressione acustica K Insicurezza della misura

Informazioni sulla rumorosità e sulla vibrazione I valori di misura del prodotto sono indicati nella tabella a pa- gina 142. Valori complessivi di rumorosità ed oscillazioni (somma vetto- riale in tre direzioni) misurati conformemente alla norma EN 60745. Il livello di vibrazioni indicato nelle presenti istruzioni è stato rilevato seguendo una procedura di misurazione conforme al- la norma EN 60745 e può essere utilizzato per confrontare gli elettroutensili. Lo stesso è idoneo anche per una valutazione temporanea della sollecitazione da vibrazioni. Il livello di vibrazioni indicato rappresenta gli impieghi princi- pali dell’elettroutensile. Qualora l’elettroutensile venisse uti- lizzato tuttavia per altri impieghi, con accessori differenti op- pure con manutenzione insufficiente, il livello di vibrazioni può differire. Questo può aumentare sensibilmente la solleci- tazione da vibrazioni per l’intero periodo di tempo operativo. Per una valutazione precisa della sollecitazione da vibrazioni bisognerebbe considerare anche i tempi in cui l’apparecchio è spento oppure è acceso ma non è utilizzato effettivamente. Questo può ridurre chiaramente la sollecitazione da vibrazio- ni per l’intero periodo operativo. Adottare misure di sicurezza supplementari per la protezione dell’operatore dall’effetto delle vibrazioni come p.es.: manu- tenzione dell’elettroutensile e degli accessori, mani calde, or- ganizzazione dello svolgimento del lavoro. Montaggio ed uso Manutenzione e pulizia Per poter garantire buone e sicure operazioni di lavoro, tenere sempre puliti l’elettroutensile e le prese di ven- tilazione. Dopo ogni utilizzo pulire l’accessorio, il mandrino portautensi- le e le fessure di ventilazione dell’elettroutensile nonché le fessure di ventilazione della batteria ricaricabile. Assistenza clienti e consulenza impieghi Il servizio di assistenza risponde alle Vostre domande relative alla riparazione ed alla manutenzione del Vostro prodotto nonché concernenti le parti di ricambio. Disegni in vista esplosa ed informazioni relative alle parti di ricambio sono consultabili anche sul sito: www.bosch-pt.com Il team Bosch che si occupa della consulenza impieghi vi aiu- terà in caso di domande relative ai nostri prodotti ed ai loro accessori. In caso di richieste o di ordinazione di pezzi di ricambio, co- municare sempre il codice prodotto a 10 cifre riportato sulla targhetta di fabbricazione dell’elettroutensile! Italia Officina Elettroutensili Robert Bosch S.p.A. Corso Europa, ang. Via Trieste 20 20020 LAINATE (MI) Tel.: (02) 3696 2663 Fax: (02) 3696 2662 Fax: (02) 3696 8677 E-Mail: officina.elettroutensili@it.bosch.com Svizzera Tel.: (044) 8471513 Fax: (044) 8471553 E-Mail: Aftersales.Service@de.bosch.com Dr. Egbert Schneider Senior Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 Scopo dell’operazione Figura Pagina Rimozione della batteria ricaricabile

Applicazione della batteria ricaricabile

Impostazione del senso di rotazione

Preselezione della coppia

Selezione della posizione di foratura

Regolazione del modo operativo

Commutazione meccanica di marcia

Accensione/spegnimento
