MANUAL DE UTILIZARE GSR 18 VLI HX BOSCH

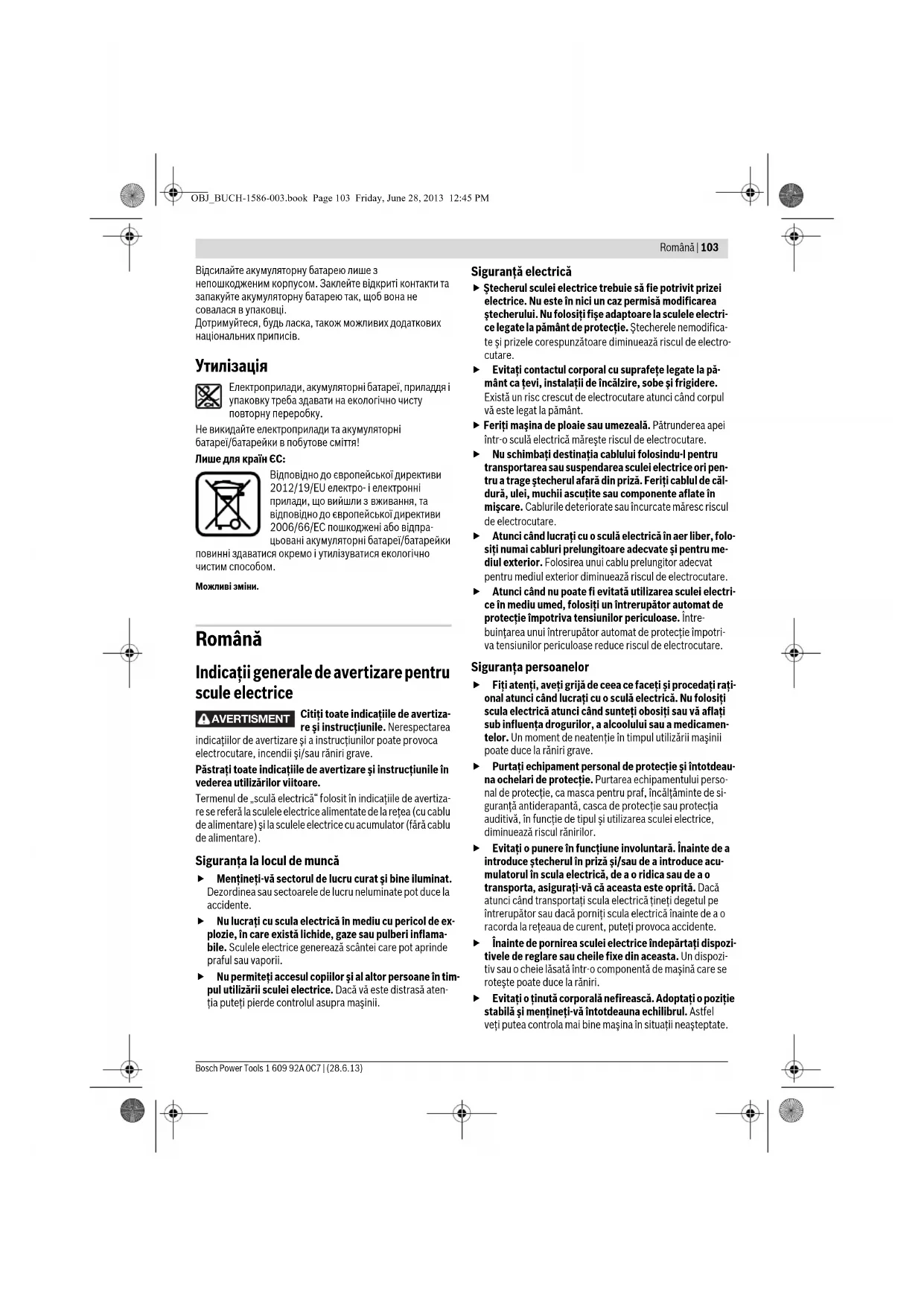

Електроприлади, акумуляторні батареї, приладдя і упаковку треба здавати на екологічно чисту повторну переробку. Не викидайте електроприлади та акумуляторні батареї/батарейки в побутове сміття! Лише для країн ЄС: Відповідно до європейської директиви 2012/19/EU електро- і електронні прилади, що вийшли з вживання, та відповідно до європейської директиви 2006/66/EC пошкоджені або відпра- цьовані акумуляторні батареї/батарейки повинні здаватися окремо і утилізуватися екологічно чистим способом. Можливі зміни. Română Indicaţii generale de avertizare pentru scule electrice Citiţi toate indicaţiile de avertiza- re şi instrucţiunile. Nerespectarea indicaţiilor de avertizare şi a instrucţiunilor poate provoca electrocutare, incendii şi/sau răniri grave. Păstraţi toate indicaţiile de avertizare şi instrucţiunile în vederea utilizărilor viitoare. Termenul de „sculă electrică“ folosit în indicaţiile de avertiza- re se referă la sculele electrice alimentate de la reţea (cu cablu de alimentare) şi la sculele electrice cu acumulator (fără cablu de alimentare). Siguranţa la locul de muncă Menţineţi-vă sectorul de lucru curat şi bine iluminat. Dezordinea sau sectoarele de lucru neluminate pot duce la accidente. Nu lucraţi cu scula electrică în mediu cu pericol de ex- plozie, în care există lichide, gaze sau pulberi inflama- bile. Sculele electrice generează scântei care pot aprinde praful sau vaporii. Nu permiteţi accesul copiilor şi al altor persoane în tim- pul utilizării sculei electrice. Dacă vă este distrasă aten- ţia puteţi pierde controlul asupra maşinii. Siguranţă electrică Ştecherul sculei electrice trebuie să fie potrivit prizei electrice. Nu este în nici un caz permisă modificarea ştecherului. Nu folosiţi fişe adaptoare la sculele electri- ce legate la pământ de protecţie. Ştecherele nemodifica- te şi prizele corespunzătoare diminuează riscul de electro- cutare. Evitaţi contactul corporal cu suprafeţe legate la pă- mânt ca ţevi, instalaţii de încălzire, sobe şi frigidere. Există un risc crescut de electrocutare atunci când corpul vă este legat la pământ. Feriţi maşina de ploaie sau umezeală. Pătrunderea apei într-o sculă electrică măreşte riscul de electrocutare. Nu schimbaţi destinaţia cablului folosindu-l pentru transportarea sau suspendarea sculei electrice ori pen- tru a trage ştecherul afară din priză. Feriţi cablul de căl- dură, ulei, muchii ascuţite sau componente aflate în mişcare. Cablurile deteriorate sau încurcate măresc riscul de electrocutare. Atunci când lucraţi cu o sculă electrică în aer liber, folo- siţi numai cabluri prelungitoare adecvate şi pentru me- diul exterior. Folosirea unui cablu prelungitor adecvat pentru mediul exterior diminuează riscul de electrocutare. Atunci când nu poate fi evitată utilizarea sculei electri- ce în mediu umed, folosiţi un întrerupător automat de protecţie împotriva tensiunilor periculoase. Între- buinţarea unui întrerupător automat de protecţie împotri- va tensiunilor periculoase reduce riscul de electrocutare. Siguranţa persoanelor Fiţi atenţi, aveţi grijă de ceea ce faceţi şi procedaţi raţi- onal atunci când lucraţi cu o sculă electrică. Nu folosiţi scula electrică atunci când sunteţi obosiţi sau vă aflaţi sub influenţa drogurilor, a alcoolului sau a medicamen- telor. Un moment de neatenţie în timpul utilizării maşinii poate duce la răniri grave. Purtaţi echipament personal de protecţie şi întotdeau- na ochelari de protecţie. Purtarea echipamentului perso- nal de protecţie, ca masca pentru praf, încălţăminte de si- guranţă antiderapantă, casca de protecţie sau protecţia auditivă, în funcţie de tipul şi utilizarea sculei electrice, diminuează riscul rănirilor. Evitaţi o punere în funcţiune involuntară. Înainte de a introduce ştecherul în priză şi/sau de a introduce acu- mulatorul în scula electrică, de a o ridica sau de a o transporta, asiguraţi-vă că aceasta este oprită. Dacă atunci când transportaţi scula electrică ţineţi degetul pe întrerupător sau dacă porniţi scula electrică înainte de a o racorda la reţeaua de curent, puteţi provoca accidente. Înainte de pornirea sculei electrice îndepărtaţi dispozi- tivele de reglare sau cheile fixe din aceasta. Un dispozi- tiv sau o cheie lăsată într-o componentă de maşină care se roteşte poate duce la răniri. Evitaţi o ţinută corporală nefirească. Adoptaţi o poziţie stabilă şi menţineţi-vă întotdeauna echilibrul. Astfel veţi putea controla mai bine maşina în situaţii neaşteptate. AVERTISMENT OBJ_BUCH-1586-003.book Page 103 Friday, June 28, 2013 12:45 PM104 | Română 1 609 92A 0C7 | (28.6.13) Bosch Power Tools Purtaţi îmbrăcăminte adecvată. Nu purtaţi îmbrăcă- minte largă sau podoabe. Feriţi părul, îmbrăcămintea şi mănuşile de piesele aflate în mişcare. Îmbrăcămintea largă, părul lung sau podoabele pot fi prinse în piesele afla- te în mişcare. Dacă pot fi montate echipamente de aspirare şi colec- tare a prafului, asiguraţi-vă că acestea sunt racordate şi folosite în mod corect. Folosirea unei instalaţii de aspi- rare a prafului poate duce la reducerea poluării cu praf. Utilizarea şi manevrarea atentă a sculelor electrice Nu suprasolicitaţi maşina. Folosiţi pentru executarea lucrării dv. scula electrică destinată acelui scop. Cu scula electrică potrivită lucraţi mai bine şi mai sigur în do- meniul de putere indicat. Nu folosiţi scula elecrică dacă aceasta are întrerupăto- rul defect. O sculă electrică, care nu mai poate fi pornită sau oprită, este periculoasă şi trebuie reparată. Scoateţi ştecherul afară din priză şi/sau îndepărtaţi acumulatorul, înainte de a executa reglaje, a schimba accesorii sau de a pune maşina la o parte. Această măsu- ră de prevedere împiedică pornirea involuntară a sculei electrice. Păstraţi sculele electrice nefolosite la loc inaccesibil copiilor. Nu lăsaţi să lucreze cu maşina persoane care nu sunt familiarizate cu aceasta sau care nu au citit a- ceste instrucţiuni. Sculele electrice devin periculoase atunci când sunt folosite de persoane lipsite de experien- ţă. Întreţineţi-vă scula electrică cu grijă. Controlaţi dacă componentele mobile ale sculei electrice funcţionează impecabil şi dacă nu se blochează, sau dacă există pie- se rupte sau deteriorate astfel încât să afecteze funcţi- onarea sculei electrice. Înainte de utilizare daţi la repa- rat piesele deteriorate. Cauza multor accidente a fost în- treţinerea necorespunzătoare a sculelor electrice. Menţineţi bine ascuţite şi curate dispozitivele de tăie- re. Dispozitivele de tăiere întreţinute cu grijă, cu tăişuri as- cuţite se înţepenesc în mai mică măsură şi pot fi conduse mai uşor. Folosiţi scula electrică, accesoriile, dispozitivele de lu- cru etc. conform prezentelor instrucţiuni. Ţineţi cont de condiţiile de lucru şi de activitatea care trebuie des- făşurată. Folosirea sculelor electrice în alt scop decât pen- tru utilizările prevăzute, poate duce la situaţii periculoase. Manevrarea şi utilizarea atentă a sculelor electri- ce cu acumulator Încărcaţi acumulatorii numai în încărcătoarele reco- mandate de producător. Dacă un încărcător destinat unui anumit tip de acumulator este folosit la încărcarea altor ti- puri de acumulator decât cele prevăzute pentru el, există pericol de incendiu. Folosiţi numai acumulatori special destinaţi sculelor electrice respective. Utilizarea altor acumulatori poate duce la răniri şi pericol de incendiu. Feriţi acumulatorii nefolosiţi de agrafele de birou, mo- nede, chei, cuie, şuruburi sau alte obiecte metalice mi- ci, care ar putea provoca şuntarea contactelor. Un scurtcircuit între contactele acumulatorului poate duce la arsuri sau incendiu. În caz de utilizare greşită, din acumulator se poate scurge lichid. Evitaţi contactul cu acesta. În caz de con- tact accidental clătiţi bine cu apă. Dacă lichidul vă intră în ochi, consultaţi şi un medic. Lichidul scurs din acumu- lator poate duce la iritaţii ale pielii sau la arsuri. Service Încredinţaţi scula electrică pentru reparare numai per- sonalului de specialitate, calificat în acest scop, repa- rarea făcându-se numai cu piese de schimb originale. Astfel veţi fi siguri că este menţinută siguranţa maşinii. Instrucţiuni privind siguranţa pentru maşini de găurit şi maşini de găurit/ înşurubat Apucaţi scula electrică de suprafeţele de prindere izo- late atunci când executaţi lucrări la care capul de şuru- belniţă sau şurubul poate atinge fire electrice ascunse. Contactul cu un cablu aflat sub tensiune poate pune sub tensiune şi componentele metalice ale sculei electrice şi duce la electrocutare. Folosiţi mânerele suplimentate în cazul în care acestea au fost livrate împreună cu scula electrică. Pierderea controlului poate duce la vătămări corporale. Folosiţi detectoare adecvate pentru a depista conduc- tori şi conducte de alimentare ascunse sau adresaţi-vă în acest scop regiei locale furnizoare de utilităţi. Atinge- rea conductorilor electrici poate duce la incendiu şi elec- trocutare. Deteriorarea unei conducte de gaz poate duce la explozie. Străpungerea unei conducte de apă provoacă pa- gube materiale. Opriţi imediat scula electrică dacă dispozitivul de lucru se blochează. Fiţi pregătiţi la reculul generat de acest blocaj. Dispozitivul de lucru se blochează dacă: – scula electrică este suprasolicitată sau – este răsucită în piesa de lucru. Apucaţi strâns scula electrică. În timpul înşurubării şi de- şurubării de şuruburi pentru scurt timp pot apărea reacţii puternice. Asiguraţi piesa de lucru. O piesă de lucru fixată cu dispo- zitive de prindere sau într-o menghină este ţinută mai sigur decât cu mâna dumneavoastră. Înainte de a pune jos scula electrică aşteptaţi ca aceasta să se oprească complet. Dispozitivul de lucru se poate agă- ţa şi duce la pierderea controlului asupra sculei electrice. Nu deschideţi acumulatorul. Există pericol de scurtcircu- it. Feriţi acumulatorul de căldură, de asemeni de ex. de radiaţii solare continue, foc, apă şi umezeală. Există pericol de explozie. OBJ_BUCH-1586-003.book Page 104 Friday, June 28, 2013 12:45 PMRomână | 105 Bosch Power Tools 1 609 92A 0C7 | (28.6.13) În cazul deteriorării sau utilizării necorespunzătoare a acumulatorului se pot degaja vapori. Aerisiţi cu aer proaspăt iar dacă vi se face rău consultaţi un medic. Va- porii pot irita căile respiratorii. Folosiţi acumulatorul numai împreună cu scula dum- neavoastră electrică Bosch. Numai astfel acumulatorul va fi protejat împotriva unei suprasolicitări periculoase. Folosiţi numi acumulatori originali Bosch având tensiu- nea specificată pe plăcuţa indicatoare a tipului sculei dumneavoastră electrice. În cazul utilizării altor acumula- tori, de ex. produse falsificate, acumulatori modificaţi sau de altă fabricaţe, există pericol de răniri şi pagube materi- ale cauzate de explozia acumulatorului. Alte instrucţiuni de siguranţă şi de lucru Pulberile de materiale cum sunt vopselele pe bază de plumb, unele sortimente de lemn, minerale şi metale pot fi nocive şi provoca reacţii alergice, afecţiuni ale căilor respiratorii şi/sau cancer. Materialele care conţin azbest nu pot fi prelucrate decât de către specialişti. – Asiguraţi buna ventilaţie a locului de muncă. – Este recomandabil să se utilizeze o mască de protecţie a respiraţiei având clasa de filtrare P2. Respectaţi prescripţiile din ţara dumneavoastră referitoa- re la materialele de prelucrat. Evitaţi acumulările şi depunerile de praf la locul de muncă. Pulberile se pot aprinde cu uşurinţă. Acumulatorul se livrează parţial încărcat. Pentru asigu- rarea puterii maxime a acumulatorului, înainte de pri- ma utilizare, încărcaţi complet acumulatorul în încărcă- tor. Acumulatorul este echipat cu senzor NTC de monitori- zare a temperaturii care nu permite încărcarea decât în domeniul temperaturilor dintre 0 °C şi 45 °C. Prin a- ceasta se ajunge la o durată de viaţă îndelungată a acu- mulatorului. Citiţi instrucţiunile de folosire ale încărcătorului. Puneţi scula electrică pe şurub numai după ce în prea- labil aţi oprit-o. Accesoriile care se rotesc pot aluneca. Acţionaţi comutatorul de selecţie a treptelor de turaţie numai atunci când scula electrică se află în repaus. Împingeţi întoteauna selectorul de trepte până la punc- tul de oprire. În caz contrar scula electrică s-ar putea de- fecta. Pentru a economisi energie, ţineţi scula electrică pornită numai atunci când o folosiţi. Simboluri Următoarele simboluri sunt importante pentru citirea şi înţe- legerea instrucţiunilor de utilizare. Reţineţi aceste simboluri şi semnificaţia lor. Interpretarea corectă a simbolurilor vă ajută să utilizaţi mai bine şi mai sigur scula electrică. Simbol Semnificaţie GSR 14,4 V-LI HX/GSR 18 V-LI HX: Maşină de găurit şi înşurubat cu acumu- lator zonă marcată gri: mâner (mâner izolat) Număr de identificare Citiţi toate instrucţiunile şi indicaţiile pri- vind siguranţa Înaintea oricăror intervenţii asupra scu- lei electrice extrageţi acumulatorul din a- ceasta Purtaţi protecţii auditive. Direcţie de deplasare Direcţia reacţiei Găurire şi înşurubare Turaţie mică Turaţie mare Pornire Oprire Funcţionare dreapta/stânga U Tensiune nominală

1Turaţie la mersul în gol (treapta 1-a)

2Turaţie la mersul în gol (treapta a 2-a) M Moment de torsiune maxim conform ISO 5393 Metal Lemn Ø Diametru de găurire maxim OBJ_BUCH-1586-003.book Page 105 Friday, June 28, 2013 12:45 PM106 | Română 1 609 92A 0C7 | (28.6.13) Bosch Power Tools Set de livrare Maşină de găurit şi înşurubat cu acumulator. Acumulatorul, unealta de lucru şi alte accesorii ilustrate sau descrise nu sunt cuprinse în setul de livrare standard. Găsiţi gama completă de accesorii în programul nostru de ac- cesorii. Utilizare conform destinaţiei Scula electrică este destinată înşurubării şi deşurubării de şu- ruburi cât şi găuririi în lemn, metal, ceamică şi material plas- tic. Lampa acestei scule electrice este destinată iluminării directe a zonei de lucru a sculei electrice şi nu este adecvată pentru iluminarea încăperilor din gospodărie. Date tehnice Datele tehnice ale produsului sunt precizate la pagina 155. Vă rugăm să reţineţi numărul de identificare de pe plăcuţa in- dicatoare a tipului sculei dumneavoastră electrice. Denumiri- le comerciale ale sculelor electrice pot varia. Declaraţie de conformitate Declarăm pe proprie răspundere că produsul descris la para- graful „Date tehnice“ corespunde următoarelor standarde sau documente normative: EN 60745 conform dispoziţiilor Directivelor 2009/125/CE (Regulamentul 1194/2012), 2011/65/UE, 2004/108/CE, 2006/42/CE. Documentaţie tehnică (2006/42/CE) la: Robert Bosch GmbH, PT/ETM9, D-70745 Leinfelden-Echterdingen Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Informaţie privind zgomotul/vibraţiile Valorile măsurate ale produsului sunt precizate în tabelul de la pagina 155. Valorile zgomotelor şi ale vibraţiilor emise (suma vectorială a trei direcţii) au fost determinate conform EN 60745. Nivelul vibraţiilor specificat în prezentele instrucţiuni a fost măsurat conform unei proceduri de măsurare standardizate în EN 60745 şi poate fi utilizat la compararea diferitelor scule electrice. El poate fi folosit şi pentru evaluarea provizorie a so- licitării vibratorii. Nivelul specificat al vibraţiilor se referă la cele mai frecvente utilizări ale sculei electrice. În eventualitatea în care scula electrică este utilizată pentru alte aplicaţii, împreună cu alte accesorii decât cele indicate sau nu beneficiază de o întreţine- re satisfăcătoare, nivelul vibraţiilor se poate abate de la valoa- rea specificată. Aceasta poate amplifica considerabil solicita- rea vibratorie de-a lungul întregului interval de lucru. Pentru o evaluare exactă a solicitării vibratorii ar trebui luate în calcul şi intervalele de timp în care scula electrică este de- conectată sau funcţionează, dar nu este utilizată efectiv. A- ceastă metodă de calcul ar putea duce la reducerea conside- rabilă a valorii solicitării vibratorii pe întreg intervalul de lucru. Stabiliţi măsuri de siguranţă suplimentare pentru protejarea utilizatorului împotriva efectului vibraţiilor, ca de exemplu: în- treţinerea sculei electrice şi a accesoriilor, menţinerea căldu- rii mâinilor, organizarea proceselor de muncă. Montare şi funcţionare Tabelul următor arată scopurile acţiunilor pentru montajul şi punerea în funcţiune a sculei electrice. Instrucţiunile aferente sco- purilor acţiunilor sunt ilustrate în figurile menţionate. În funcţie de fiecare utilizare în parte, sunt necesare diferite combinaţii ale acestor instrucţiuni. Respectaţi instrucţiunile de siguranţă. ØDiam. max. şuruburi Sistem de prindere accesorii Greutate conform EPTA-Procedure 01/2003

• Valoarea depinde de acumulatorul între- buinţat

Nivel presiune sonoră KIncertitudine

Valoare totală a vibraţiilor Simbol Semnificaţie Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 Scopul acţiunii Figura Respectaţi Pagina Extragerea acumulatorului 1 156 OBJ_BUCH-1586-003.book Page 106 Friday, June 28, 2013 12:45 PMRomână | 107 Bosch Power Tools 1 609 92A 0C7 | (28.6.13) Întreţinere şi curăţare Pentru a lucra bine şi sigur păstraţi curate scula electri- că şi fantele de aerisire. După fiecare utilizare curăţaţi sistemul de prindere a acceso- riilor şi fantele de aerisire ale sculei electrice, de asemeni şi fantele de aerisire ale acumulatorului. Asistenţă clienţi şi consultanţă privind utilizarea Serviciul de asistenţă clienţi vă răspunde la întrebări privind repararea şi întreţinerea produsului dumneavoastră cât şi pie- sele de schimb. Găsiţi desenele de ansamblu şi informaţii pri- vind piesele de schimb şi la: www.bosch-pt.com Echipa de consultanţă Bosch vă răspunde cu plăcere la între- bări privind produsele noastre şi accesoriile acestora. În caz de reclamaţii şi comenzi de piese de schimb vă rugăm să indicaţi neapărat numărul de identificare compus din 10 ci- fre, conform plăcuţei indicatoare a tipului sculei electrice. România Robert Bosch SRL Centru de service Bosch Str. Horia Măcelariu Nr. 30 –34 013937 Bucureşti Tel. service scule electrice: (021) 4057540 Fax: (021) 4057566 E-Mail: infoBSC@ro.bosch.com Tel. consultanţă clienţi: (021) 4057500 Fax: (021) 2331313 E-Mail: infoBSC@ro.bosch.com www.bosch-romania.ro Montarea acumulatorului 2 156 Montarea accesoriului 3 156 Reglarea direcţiei de rotaţie 4 157 Preselecţia momentului de torsiune 5 157 Alegerea poziţiei de găurire 6 158 Selecţie mecanică a treptelor de turaţie

Pornire/oprire 8 158 Alegerea accesoriilor – 159 Scopul acţiunii Figura Respectaţi Pagina OBJ_BUCH-1586-003.book Page 107 Friday, June 28, 2013 12:45 PM108 | Български 1 609 92A 0C7 | (28.6.13) Bosch Power Tools Transport Acumulatorii Li-Ion integraţi respectă cerinţele legislaţiei pri- vind transportul mărfurilor periculoase. Acumulatorii pot fi transportaţi rutier fără restricţii de către utilizator. În cazul transportului de către terţi (de exemplu: transport a- erian sau prin firmă de expediţii) trebuie respectate cerinţe speciale privind ambalarea şi marcarea. În această situaţie, la pregătirea expedierii trebuie consultat un expert în transpor- tul mărfurilor periculoase. Expediaţi acumulatorii numai în cazul în care carcasa acestora este intactă. Acoperiţi cu bandă de lipit contactele deschise şi ambalaţi astfel acumulatorul încât să nu se poată deplasa în interiorul ambalajului. Vă rugăm să respectaţi eventualele norme naţionale supli- mentare. Eliminare Sculele electrice, acumulatorii, accesoriile şi ambala- jele trebuie direcţionate către o staţie de revalorifica- re ecologică. Nu aruncaţi sculele electrice şi acumulatorii/bateriile în guno- iul menajer! Numai pentru ţările UE: Conform Directivei Europene 2012/19/UE sculele electrice scoase din uz şi, conform Directivei Europene 2006/66/CE, acumu- latorii/bateriile defecte sau consumate tre- buie colectate separat şi direcţionate către o staţie de reciclare ecologică. Sub rezerva modificărilor.
