KASUTUSJUHEND GSR 18 VEEC BOSCH

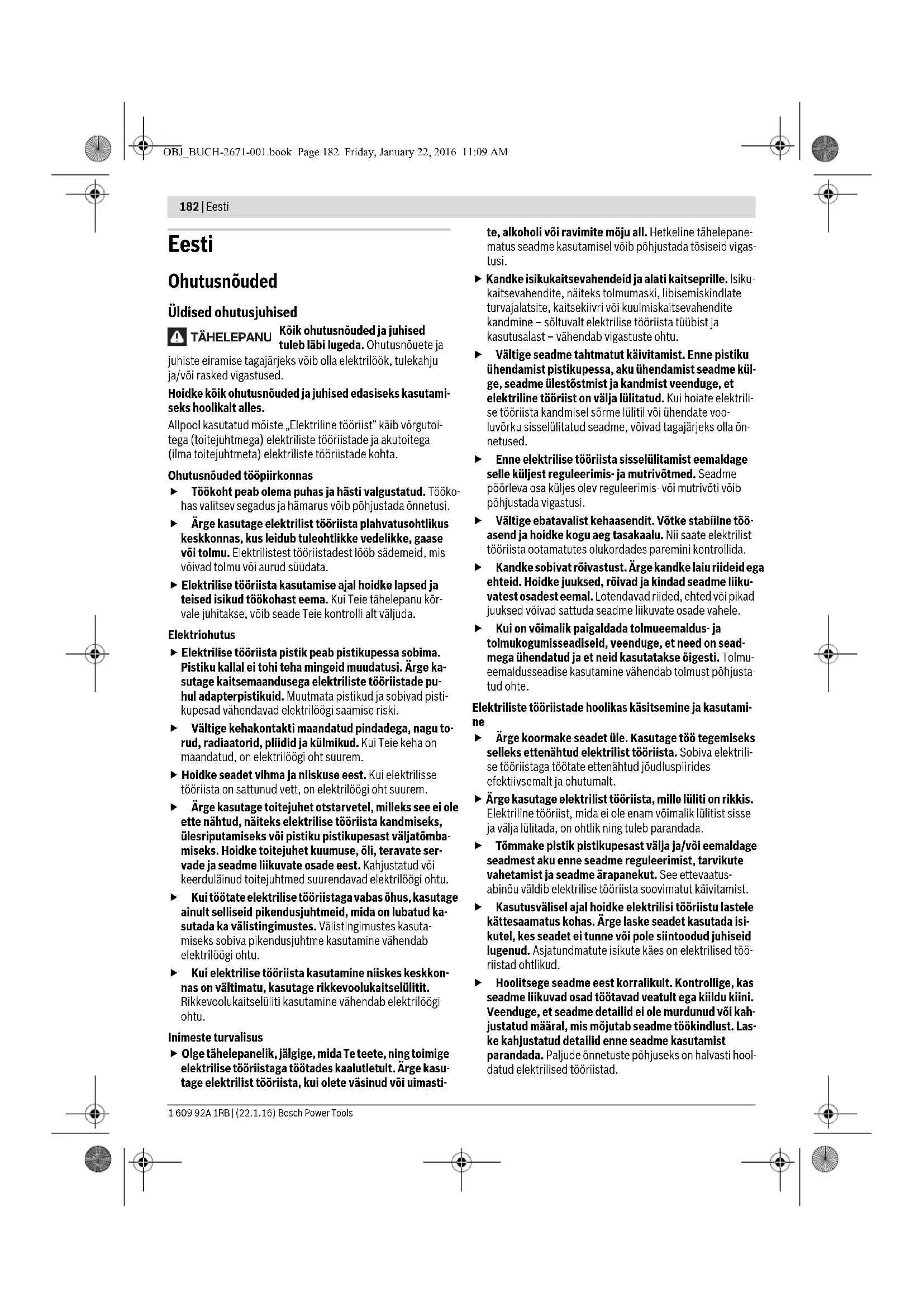

Ärge koormake seadet üle. Kasutage töö tegemiseks selleks ettenähtud elektrilist tööriista. Sobiva elektrili- se tööriistaga töötate ettenähtud jõudluspiirides efektiivsemalt ja ohutumalt. Ärge kasutage elektrilist tööriista, mille lüliti on rikkis. Elektriline tööriist, mida ei ole enam võimalik lülitist sisse ja välja lülitada, on ohtlik ning tuleb parandada. Tõmmake pistik pistikupesast välja ja/või eemaldage seadmest aku enne seadme reguleerimist, tarvikute vahetamist ja seadme ärapanekut. See ettevaatus- abinõu väldib elektrilise tööriista soovimatut käivitamist. Kasutusvälisel ajal hoidke elektrilisi tööriistu lastele kättesaamatus kohas. Ärge laske seadet kasutada isi- kutel, kes seadet ei tunne või pole siintoodud juhiseid lugenud. Asjatundmatute isikute käes on elektrilised töö- riistad ohtlikud. Hoolitsege seadme eest korralikult. Kontrollige, kas seadme liikuvad osad töötavad veatult ega kiildu kiini. Veenduge, et seadme detailid ei ole murdunud või kah- justatud määral, mis mõjutab seadme töökindlust. Las- ke kahjustatud detailid enne seadme kasutamist parandada. Paljude õnnetuste põhjuseks on halvasti hool- datud elektrilised tööriistad. TÄHELEPANU OBJ_BUCH-2671-001.book Page 182 Friday, January 22, 2016 11:09 AMEesti | 183 Bosch Power Tools 1 609 92A 1RB | (22.1.16) Hoidke lõiketarvikud teravad ja puhtad. Hoolikalt hool- datud, teravate lõikeservadega lõiketarvikud kiilduvad harvemini kinni ja neid on lihtsam juhtida. Kasutage elektrilist tööriista, lisavarustust, tarvikuid jne vastavalt siintoodud juhistele ning nii, nagu konk- reetse seadmetüübi jaoks ette nähtud. Arvestage see- juures töötingimuste ja teostatava töö iseloomuga. Elektriliste tööriistade nõuetevastane kasutamine võib põhjustada ohtlikke olukordi. Akutööriistade hoolikas käsitsemine ja kasutamine Laadige akusid ainult tootja poolt soovitatud akulaadi- jatega. Akulaadija, mis sobib teatud tüüpi akudele, muu- tub tuleohtlikuks, kui seda kasutatakse teiste akudega. Kasutage elektrilistes tööriistades ainult selleks ette- nähtud akusid. Teiste akude kasutamine võib põhjustada vigastusi ja tulekahjuohtu. Hoidke kasutusel mitteolevad akud eemal kirjaklamb- ritest, müntidest, võtmetest, naeltest, kruvidest või teistest väikestest metallesemetest, mis võivad kon- taktid omavahel ühendada. Akukontaktide vahel tekkiva lühise tagajärjeks võivad olla põletused või tulekahju. Väärkasutuse korral võib akuvedelik välja voolata. Väl- tige sellega kokkupuudet. Juhusliku kokkupuute kor- ral loputage kahjustatud kohta veega. Kui vedelik sa- tub silma, pöörduge lisaks arsti poole. Väljavoolav aku- vedelik võib põhjustada nahaärritusi või põletusi. Teenindus Laske elektrilist tööriista parandada ainult kvalifitsee- ritud spetsialistidel, kes kasutavad originaalvaruosi. Nii tagate püsivalt seadme ohutu töö. Ohutusnõuded puurtrellide ja kruvikeerajate ka- sutamisel

GSB 14,4 VE-EC/GSB 18 VE-EC

Löökpuurimisel kandke kuulmiskaitsevahendeid. Müra võib kahjustada kuulmist.

Kui teostate töid, mille puhul võib tarvik või kruvi taba- da varjatud elektrijuhtmeid, hoidke seadet ainult iso- leeritud käepidemetest. Kontakt pinge all oleva elektri- juhtmega võib pingestada seadme metallosad ja põhjusta- da elektrilöögi. Kasutage seadme tarnekomplekti kuuluvaid lisakäepi- demeid. Kontrolli kaotus seadme üle võib põhjustada vi- gastusi. Varjatult paiknevate elektrijuhtmete, gaasi- või veeto- rude avastamiseks kasutage sobivaid otsimisseadmeid või pöörduge kohaliku elektri-, gaasi- või veevarustus- firma poole. Kokkupuutel elektrijuhtmetega tulekahju- ja elektrilöögioht. Gaasitorustiku vigastamisel plahvatusoht. Veetorustiku vigastamisel materiaalne kahju või elektrilöö- gioht. Tarviku blokeerumise korral lülitage elektriline tööriist viivitamatult välja. Seejuures võivad ilmneda suured reaktsioonijõud, mis põhjustavad tagasilöögi. Tarvik blokeerub: – kui elektrilisele tööriistale avaldub ülekoormus või – kui elektriline tööriist töödeldavas toorikus kinni kiildub. Hoidke elektrilist tööriista kindlalt käes. Kruvide kinni- ja lahtikeeramisel võib lühiajaliselt esineda tugevaid reaktsioonimomente. Hoidke elektrilist tööriista töötades mõlema käega ja säilitage stabiilne asend. Elektriline tööriist püsib kahe käega hoides kindlamini käes. Kinnitage töödeldav toorik. Kinnitusseadmete või kruus- tangidega kinnitatud toorik püsib kindlamalt kui käega hoi- des. Enne käestpanekut oodake, kuni elektriline tööriist on seiskunud. Kasutatav tarvik võib kinni kiilduda ja põhjus- tada kontrolli kaotuse seadme üle. Ärge avage akut. Esineb lühise oht. Kaitske akut kuumuse, sealhulgas pideva päi- kesekiirguse eest, samuti vee, tule ja niiskuse eest. Esineb plahvatusoht. Aku vigastamisel ja ebaõigel käsitsemisel võib akust eralduda aure. Õhutage ruumi, halva enesetunde kor- ral pöörduge arsti poole. Aurud võivad ärritada hingamis- teid. Kasutage akut üksnes koos Boschi elektrilise tööriista- ga. Ainult nii on aku kaitstud ohtliku ülekoormuse eest. Teravad esemed, näiteks naelad või kruvikeerajad, sa- muti löögid, põrutused jmt võivad akut kahjustada. Akukontaktide vahel võib tekkida lühis ja aku võib süttida, suitsema hakata, plahvatada või üle kuumeneda. Aku on tarnimisel osaliselt laetud. Et tagada aku täit mahtuvust, laadige aku enne esmakordset kasutamist akulaadimisseadmes täiesti täis. Lugege läbi akulaadimisseadme kasutusjuhend. Käiguvaliku lülitit käsitsege ainult siis, kui seadme spindel ei pöörle. Lükake käiguvaliku lüliti ja/või keerake töörežiimi lüliti alati lõpuni. Vastasel korral võite seadet kahjustada.

Elektrilise tööriista hooldusel, tarvikute vahetusel jt tööde teostamisel tööriista kallal, samuti tööriista transportimisel ja säilitamisel peab reverslüliti olema keskasendis. Tahtmatul vajutamisel lülitile (sisse/välja) tekib vigastuste oht. Seadme ja selle funktsioonide kirjel- dus Kõik ohutusnõuded ja juhised tuleb läbi lu- geda. Ohutusnõuete ja juhiste eiramise taga- järjeks võib olla elektrilöök, tulekahju ja/või rasked vigastused. OBJ_BUCH-2671-001.book Page 183 Friday, January 22, 2016 11:09 AM184 | Eesti 1 609 92A 1RB | (22.1.16) Bosch Power Tools Avage kokkuvolditud lehekülg, millel on toodud joonised seadme kohta, ja jätke see kasutusjuhendi lugemise ajaks lah- ti. Nõuetekohane kasutamine Elektriline tööriist on ette nähtud kruvide sisse- ja väljakeera- miseks ning puidu, metalli, keraamiliste plaatide ja plastma- terjalide puurimiseks. GSB on lisaks ette nähtud tellise, müü- ritise ja kivi löökpuurimiseks. Elektrilise tööriista tuli on mõeldud vaid elektrilise tööriista tööpiirkonna valgustamiseks, tuli ei sobi ruumide valgustami- seks koduses majapidamises. Seadme osad Seadme osade numeratsiooni aluseks on jooniste leheküljel toodud numbrid. 1 Padrun 2 Kiirkinnituspadrun 3 Sügavuspiirik 4 Lisakäepide (isoleeritud haardepind) 5 Lisakäepideme vahetükk 6 Tiibkruvi sügavuspiiriku seadistamiseks 7 Pöördemomendi regulaator 8 Töörežiimilüliti 9 Käiguvaliku lüliti 10 Värviline klemm 11 Vööklamber 12 Aku 13 Aku vabastusklahv 14 Töötuli 15 Ülekoormuskaitse näit 16 Universaaladapter* 17 Reverslüliti 18 Lüliti (sisse/välja) 19 Käepide (isoleeritud haardepind) *Tarnekomplekt ei sisalda kõiki kasutusjuhendis olevatel joonistel kujutatud või kasutusjuhendis nimetatud lisatarvikuid. Lisatarvi- kute täieliku loetelu leiate meie lisatarvikute kataloogist. Tehnilised andmed Akutrell-kruvikeeraja Akulöökpuurtrell-kruvikeeraja

max pöördemoment, tugev kruvikeeramis- režiim ISO 5393 järgi Nm 70

puuri max Ø (1./2. käik) – Puit – Teras – Müüritises

Padrun 1,5 – 13 1,5 – 13 1,5 – 13 1,5 – 13 max kruvi Ø mm 10 12 10 12 Kaal EPTA-Procedure 01:2014 järgi kg 2,1* 2,2* 2,2* 2,3* Ümbritseva keskkonna lubatud temperatuur – laadimisel – kasutamisel

Soovituslikud laadimisseadmed AL 18.. GAL 3680 AL 18.. GAL 3680 AL 18.. GAL 3680 AL 18.. GAL 3680 Soovituslikud laadimisseadmed induktsioonakudele

GAL 18... W GAL 18... W

*sõltuvalt kasutatud akust ** piiratud jõudlus temperatuuril <0 °C OBJ_BUCH-2671-001.book Page 184 Friday, January 22, 2016 11:09 AMEesti | 185 Bosch Power Tools 1 609 92A 1RB | (22.1.16) Andmed müra/vibratsiooni kohta Müratase määratud kooskõlas standardiga EN 60745-2-1, EN 60745-2-2.

GSR 14,4 VE-EC / GSR 18 VE-EC

Seadme A-karakteristikuga mõõdetud helirõhu tase on väiksem kui 70 dB(A). Mõõtemääramatus K =3 dB. Müratase võib töötamisel ületada 80 dB(A). Kandke kuulmiskaitsevahendeid!

GSB 14,4 VE-EC / GSB 18 VE-EC

Seadme A-karakteristikuga mõõdetud müratase on üldjuhul: helirõhu tase 87 dB(A); müravõimsuse tase 98 dB(A). Mõõtemää- ramatus K =3 dB. Kasutage kuulmiskaitsevahendeid! Käesolevas juhendis esitatud vibratsioonitase on mõõdetud standardi EN 60745 kohase mõõtemeetodi järgi ja seda saab kasutada elektriliste tööriistade omavaheliseks võrdlemi- seks. See sobib ka vibratsiooni esialgseks hindamiseks. Toodud vibratsioonitase on tüüpiline elektrilise tööriista kasu- tamisel ettenähtud töödeks. Kui elektrilist tööriista kasutatak- se muudeks töödeks, kui kasutatakse teisi tarvikuid või kui tööriista hooldus pole piisav, võib vibratsioonitase olla siiski teistsugune. Sellest tingituna võib vibratsioon olla tööperioo- dil tervikuna tunduvalt suurem. Vibratsiooni täpseks hindamiseks tuleb arvesse võtta ka ae- ga, mil seade oli välja lülitatud või küll sisse lülitatud, kuid te- gelikult tööle rakendamata. Sellest tingituna võib vibratsioon olla tööperioodil tervikuna tunduvalt väiksem. Rakendage tööriista kasutaja kaitsmiseks vibratsiooni mõju eest täiendavaid kaitsemeetmeid, näiteks: hooldage tööriistu ja tarvikuid piisavalt, hoidke käed soojas, tagage sujuv töökor- raldus. Montaaž Aku laadimine Märkus: Aku on tarnimisel osaliselt laetud. Et tagada aku täit mahtuvust, laadige aku enne esmakordset kasutamist akulaa- dimisseadmes täiesti täis. Li-ioon-akut võib laadida igal ajal, ilma et see lühendaks aku kasutusiga. Laadimise katkestamine ei kahjusta akut. Li-ioon-akut kaitseb elektrooniline kaitsesüsteem „Electronic Cell Protection (ECP)“ täieliku tühjenemise eest. Tühja aku puhul lülitab kaitselüliti seadme välja: Tarvik ei pöörle enam. Pärast elektrilise tööriista automaatset väljalülitamist ärge vajutage enam lülitile (sisse/välja). Aku võib kah- justuda. Aku eemaldamine Aku 12 on varustatud kahe lukustusastmega, mis takistab aku väljakukkumist juhul, kui kogemata vajutatakse aku vabastus- klahvile 13. Seadmesse paigaldatud akut hoiab õiges asendis vedru. Aku 12 eemaldamiseks vajutage vabastusklahvile 13 ja tõm- make aku suunaga ette seadmest välja. Ärge rakendage see- juures jõudu. Lisakäepide Kasutage seadet alati koos lisakäepidemega 4. Iga kord enne töö alustamist veenduge, et lisakäepide on tugevasti kinnitatud. Kontrolli kaotus võib põhjustada vigastusi. Lisakäepideme paigaldamine Lisakäepideme avamiseks keerake lisakäepideme 4 alumist osa vastupäeva. GSR 14,4 VE-EC GSR 18 VE-EC GSB 14,4 VE-EC GSB 18 VE-EC Vibratsioonitase a

(kolme telje vektor- summa) ja mõõtemääramatus K, kindlaks tehtud kooskõlas standardiga EN 60745-2-1, EN 60745-2-2. Metalli puurimisel:

Betooni löökpuurimine:

< 2,5 1,5 2,5 1,5 12,5 1,5 < 2,5 1,5 2,5 1,5 12,5 1,5 < 2,5 1,5 OBJ_BUCH-2671-001.book Page 185 Friday, January 22, 2016 11:09 AM186 | Eesti 1 609 92A 1RB | (22.1.16) Bosch Power Tools Tõmmake lisakäepideme 5 vahetükk tagasi ja hoidke seda sel- les asendis. Lükake lisakäepide üle padruni, et kinnitada lisa- käepidet elektrilise tööriista külge. Seejärel vabastage vahe- tükk 5. Keerake lisakäepideme 4 alumine osa päripäeva kinni. Lisakäepideme keeramine Lisakäepidet 4 võite vastavalt oma soovile pöörata asendisse, mis võimaldab turvalise ja mugava töö. Keerake lisakäepidet 4 vastupäeva ja seadke lisakäepide 4 soovitud asendisse. Seejärel keerake lisakäepide 4 päripäeva kinni. Puurimissügavuse reguleerimine Sügavuspiirikuga 3 saab kindlaks määrata soovitud puurimis- sügavuse X. Keerake lahti sügavuspiiriku seadistamise tiibkruvi 6 ja pai- galdage sügavuspiirik lisakäepidemesse 4. Tõmmake sügavuspiirik nii kaugele välja, et puuri otsa ja süga- vuspiiriku otsa vaheline vahemaa vastaks soovitud puurimis- sügavusele X. Keerake sügavuspiiriku seadistamise tiibkruvi 6 uuesti kinni. Tarviku vahetus (vt joonist A) Eemaldage aku seadmest enne mis tahes töid seadme kallal (nt hooldus, tarvikute vahetus jmt), samuti enne seadme transportimist ja hoiulepanekut. Lüliti (sisse/ välja) soovimatul käsitsemisel esineb vigastuste oht. Avage kiirkinnituspadrun 2, keerates seda pöörlemissuunas seni, kuni tarvikut on võimalik sisse asetada. Paigaldage tarvik. Keerake kiirkinnituspadruni 2 hülss pöörlemissuunas käe- ga tugevasti kinni. Padrun lukustub sellega automaatselt. Tolmu/saepuru äratõmme Selliste materjalide nagu pliisisaldusega värvide, tea- tavate puiduliikide, mineraalide ja metalli tolm võib kahjustada tervist ja tekitada allergilisi reaktsioone, hingamisteede haigusi ja/või vähki. Asbesti sisaldavat materjali tohivad töödelda üksnes vastava ala asjatundjad. – Tagage töökohas hea ventilatsioon. – Soovitav on kasutada hingamisteede kaitsemaski filtri- ga P2. Pidage kinni töödeldavate materjalide suhtes Teie riigis kehtivatest eeskirjadest. Vältige tolmu kogunemist töökohta. Tolm võib kergesti süttida. Kasutus Seadme kasutuselevõtt Aku paigaldamine Märkus: Seadme jaoks ebasobivate akude kasutamine võib põhjustada häireid seadme töös või seadet kahjustada. Seadke reverslüliti 17 keskasendisse, vältimaks seadme taht- matut sisselülitamist. Asetage laetud aku 12 pidemesse, kuni aku fikseerub tuntavalt kohale ja on pidemega ühetasa. Pöörlemissuuna ümberlülitamine (vt joonis B) Reverslülitiga 17 saate muuta seadme pöörlemissuunda. Kui lüliti (sisse/välja) 18 on alla vajutatud, siis ei ole pöörlemis- suuna muutmine võimalik. Parem käik: Lükake reverslüliti 17 mõlemalt poolt lõpuni soovitud asendisse . Vasak käik: Lükake reverslüliti 17 mõlemalt poolt lõpuni soovitud asendisse . Töörežiimi valik Puurimine Seadke töörežiimi lüliti 8 sümbolile „Puurimine“. Kruvikeeramine Seadke töörežiimi lüliti 8 sümbolile „Kruvikeera- mine“. Löökpuurimine (GSB 14,4 VE-EC, GSB 18 VE-EC) Seadke töörežiimi lüliti 8 sümbolile „Löökpuuri- mine“. Sisse-/väljalülitus Seadme kasutuselevõtuks vajutage lüliti (sisse/välja) 18 alla ja hoidke seda all. LED-tuli 14 põleb, kui lüliti (sisse-/välja) 18 on osaliselt või täielikult alla vajutatud, ja valgustab kruvikeeramiskohta pi- medas või hämaras töötamisel. Energia säästmiseks lülitage elektriline tööriist sisse vaid siis, kui seda kasutate. Pöörete reguleerimine Sisselülitatud seadme pöörete arvu saate sujuvalt reguleerida vastavalt lülitile (sisse/välja) 18 rakendatavale survele. Kerge survega lülitile (sisse/välja) 18 reguleerite pöörded ma- dalaks. Surve suurendamisega tõstate ka pöörete arvu. Pöördemomendi valik (käib kruvikeeramise kohta) Pöördemomendi regulaatoriga 7 saab vajalikku pöördemo- menti valida 25 astmes. Tarvik seiskub kohe, kui seadistatud pöördemoment on saavutatud. Mehaaniline käiguvalik Käiguvaliku lülitit 9 käsitsege ainult siis, kui seadme spindel ei pöörle.

Madalad pöörded; töötamiseks suure läbimõõduga puuride- ga.
