ПОСІБНИК КОРИСТУВАЧА GSR 18 VEEC BOSCH

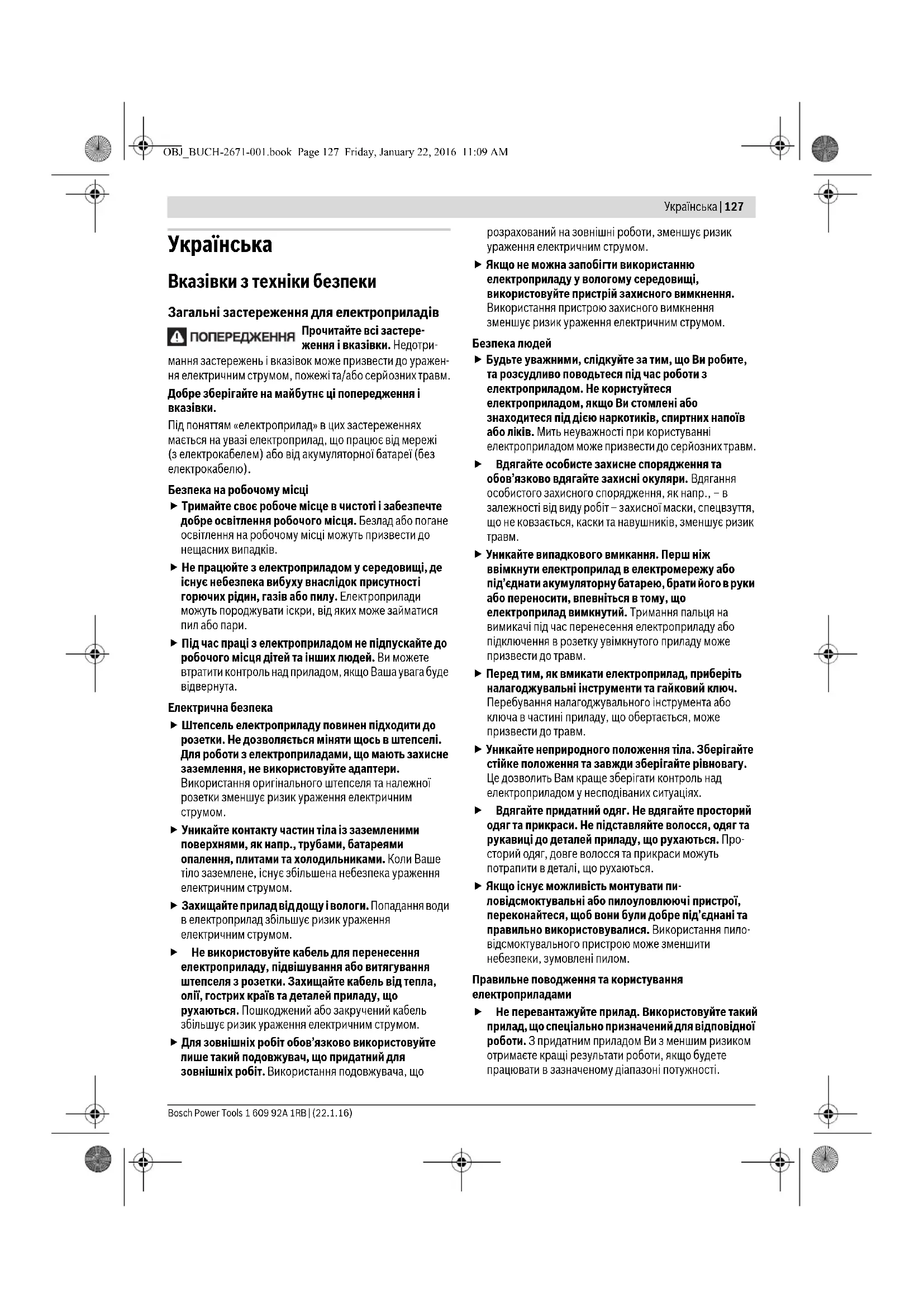

Вказівки з техніки безпеки Загальні застереження для електроприладів Прочитайте всі застере- ження і вказівки. Недотри- мання застережень і вказівок може призвести до уражен- ня електричним струмом, пожежі та/або серйозних травм. Добре зберігайте на майбутнє ці попередження і

Під поняттям «електроприлад» в цих застереженнях мається на увазі електроприлад, що працює від мережі (з електрокабелем) або від акумуляторної батареї (без електрокабелю). Безпека на робочому місці Тримайте своє робоче місце в чистоті і забезпечте добре освітлення робочого місця. Безлад або погане освітлення на робочому місці можуть призвести до нещасних випадків. Не працюйте з електроприладом у середовищі, де існує небезпека вибуху внаслідок присутності

ідин, газів або пилу. Електроприлади можуть породжувати іскри, від яких може займатися пил або пари. Під час праці з електроприладом не підпускайте до робочого місця дітей та інших людей. Ви можете втратити контроль над приладом, якщо Ваша увага буде відвернута. Електрична безпека Штепсель електроприладу повинен підходити до розетки. Не дозволяється міняти щось в штепселі. Для роботи з електроприладами, що мають захисне заземлення, не використовуйте адаптери. Використання оригінального штепселя та належної розетки зменшує ризик ураження електричним

Уникайте контакту частин тіла із заземленими поверхнями, як напр., трубами, батареями опалення, плитами та холодильниками. Коли Ваше тіло заземлене, існує збільшена небезпека ураження електричним струмом. Захищайте прилад від дощу і вологи. Попадання води в електроприлад збільшує ризик ураження електричним струмом. Не використовуйте кабель для перенесення електроприладу, підв ішування або витягування штепселя з розетки. Захищайте кабель від тепла, олії, гострих країв та деталей приладу, що рухаються. Пошкоджений або закручений кабель збільшує ризик ураження електричним струмом. Для зовнішніх робіт обов’язково використовуйте лише такий подовжувач, що придатний для зовнішніх робіт. Використання подовжувача, що розрахований на зовнішні роботи, зменшує ризик ураження електричним струмом. Якщо не можна запобігти використанню електроприладу у вологому середовищі, використовуйте пристрій захисного вимкнення. Використання пристрою захисного вимкнення зменшує ризик ураження електричним струмом. Безпека людей Будьте уважними, слідкуйте за тим, що Ви робите, та розсудливо поводьтеся під час роботи з електроприладом. Не користуйтеся електроприладом, якщо Ви стомлені або знаходитеся під дією наркотиків, спиртних напоїв

ків. Мить неуважності при користуванні електроприладом може призвести до серйозних травм. Вдягайте особисте захисне спорядження та обов’язково вдягайте захисні окуляри. Вдягання особистого захисного спорядження, як напр., – в залежності від виду робіт – захисної маски, спецвзуття, що не ковзається, каски та навушників, зменшує ризик

Уникайте випадкового вмикання. Перш ніж ввімкнути електроприлад в електромережу або під’єднати акумуляторну батарею, брати його в руки або переносити, впевніться в тому, що електроприлад вимкнутий. Тримання пальця на вимикачі під час перенесення електроприладу або підключення в розетку увімкнутого приладу може призвести до травм. Перед тим, як вмикати електроприлад, приберіть налагоджувальні інструменти та гайковий ключ. Перебування налагоджувального інструмента або ключа в частині приладу, що обертається, може призвести до травм. Уникайте неприродного положення тіла. Зберігайте стійке положення та завжди зберігайте рівновагу. Це дозволить Вам краще зберігати контроль над електроприладом у несподіваних ситуаціях. Вдягайте придатний одяг. Не вдягайте просторий одяг та прикраси. Не підставляйте волосся, одяг та рукавиці до деталей приладу, що рухаються. Про- сторий одяг, довге волосся та прикраси можуть потрапити в деталі, що рухаються. Якщо існує можливість монтувати пи- ловідсмоктувальні або пилоуловлюючі пристрої, переконайтеся, щоб вони були добре під’єднані та правильно використовувалися. Використання пило- відсмоктувального пристрою може зменшити небезпеки, зумовлені пилом. Правильне поводження та користування електроприладами Не перевантажуйте прилад. Використовуйте такий прилад, що спеціально призначений для відповідної роботи. З придатним приладом Ви з меншим ризиком отримаєте кращі результати роботи, якщо будете працювати в зазначеному діапазоні потужності. OBJ_BUCH-2671-001.book Page 127 Friday, January 22, 2016 11:09 AM128 | Українська 1 609 92A 1RB | (22.1.16) Bosch Power Tools Не користуйтеся електроприладом з пошкодженим вимикачем. Електроприлад, який не можна увімкнути або вимкнути, є небезпечним і його треба відремонтувати. Перед тим, як регулювати що-небудь на приладі, міняти приладдя або ховати прилад, витягніть штепсель із розетки та/або витягніть акумуляторну батарею. Ці попереджувальні заходи з техніки безпеки зменшують ризик випадкового запуску приладу. Ховайте електроприлади, якими Ви саме не користуєтесь, від дітей. Не дозволяйте користуватися електроприладом особам, що не знайомі з його роботою або не читали ці вказівки. У разі застосування недосвідченими особами прилади несуть в собі небезпеку. Старанно доглядайте за електроприладом. Перевіряйте, щоб рухомі деталі приладу бездоганно працювали та не заїдали, не були пошкодженими або настільки пошкодженими, щоб це могло вплинути на функціонування електроприладу. Пошкоджені деталі треба відремонтувати, перш ніж користуватися ними знов. Велика кількість не щасних випадків спричиняється поганим доглядом за електроприладами. Тримайте різальні інструменти нагостреними та в чистоті. Старанно доглянуті різальні інструменти з гострим різальним краєм менше застряють та легші в експлуатації. Використовуйте електроприлад, приладдя до нього, робочі інструменти т.і. відповідно до цих вказівок. Беріть до уваги при цьому умови роботи та спе- цифіку виконуваної роботи. Використання електроприладів для робіт, для яких вони не передбачені, може призвести до небезпечних ситуацій. Правильне поводження та користування приладами, що працюють на акумуляторних батареях Заряджайте акумуляторні батареї лише в заряджувальних пристроях, рекомендованих виготовлювачем. Використання заряджувального пристрою для акумуляторних батарей, для яких він не передбачений, може призводити до пожежі. Використовуйте в електроприладах лише рекомендовані акумуляторні батареї. Використання інших акумуляторних батарей може призводити до травм та пожежі. Не зберігайте акумуляторну батарею, якою Ви саме не користуєтесь, поряд із канцелярськими скріпками, ключами, гвіздками, гвинтами та іншими невеликими металевими предметами, які можуть спричинити перемикання контактів. Коротке замикання між контактами акумуляторної батареї може спричиняти опіки або пожежу. При неправильному використанні з акумуляторної батареї може потекти рідина. Уникайте контакту з нею. При випадковому контакті промийте відпо- відне місце водою. Якщо рідина потрапила в очі, додатково зверніться до лікаря. Акумуляторна рідина може спричиняти подразнення шкіри або опіки.

Віддавайте свій прилад на ремонт лише кваліфікованим фахівцям та лише з використанням

нальних запчастин. Це забезпечить безпечність приладу на довгий час. Вказівки з техніки безпеки для електродрилів і шуруповертів

GSB 14,4 VE-EC/GSB 18 VE-EC

При ударному свердленні вдягайте навушники. Шум може пошкодити слух.

При роботах, коли робочий інструмент або гвинт може зачепити заховану електропроводку, тримайте електроінструмент за ізольовані рукоятки. Зачеплення проводки, що знаходиться під напругою, може заряджувати також і металеві частини електроінструмента та призводити до удару електричним струмом. Використовуйте додані до електроінструменту додаткові рукоятки. Втрата контролю над електроін- струментом може призводити до тілесних ушкоджень. Для знаходження труб і проводки використовуйте придатні прилади або зверніться в місцеве підприємство електро-, газо- та водопостачання. Зачеплення електропроводки може призводити до пожежі та ураження електричним струмом. Зачеплення газової труби може призводити до вибуху. Зачеплення водопровідної труби може завдати шкоду матеріальним цінностям. Негайно вимкні ть електроприлад, якщо робочий інструмент застряне. Будьте готові до високих реактивних моментів, що призводять до сіпання. Робочий інструмент застряє при: – перевантаженні електроприладу або – перекошенні у оброблюваній заготовці. Добре тримайте електроприлад. При закручуванні і розкручуванні гвинтів можуть коротко виникати високі реакційні моменти. Під час роботи міцно тримайте прилад двома руками і зберігайте стійке положення. Двома руками Ви зможете надійніше тримати електроприлад. Закріплюйте оброблюваний матеріал. За допомогою затискного пристрою або лещат оброблюваний матеріал фіксується надійніше ніж при триманні його в

Перед тим, як покласти електроприлад, зачекайте, поки він не зупиниться. Адже робочий інструмент може зачепитися за що-небудь, що призведе до втрати

ю над електроприладом. Не відкривайте акумуляторну батарею. Існує небезпека короткого замикання. OBJ_BUCH-2671-001.book Page 128 Friday, January 22, 2016 11:09 AMУкраїнська | 129 Bosch Power Tools 1 609 92A 1RB | (22.1.16) Захищайте акумуляторну батарею від тепла, зокрема, напр., від сонячних променів, вогню, води та вологи. Існує небезпека

При пошкодженні або неправильній експлуатації акумуляторної батареї може виходити пар. Впустіть свіже повітря і – у разі скарг – зверніться до лікаря. Пар може подразнювати дихальні шляхи. Використовуйте акумулятор лише з Вашим електроприладом Bosch. Лише за таких умов акумулятор буде захищений від небезпечного перевантаження. Гострими предметами, як напр., гвіздками чи викрутками, а також зовнішніми силовими діями можна пошкодити акумуляторну батарею. Можливе внутрішнє коротке замикання, загоряння, утворення диму, вибух або перегрів акумуляторної б

Акумулятор постачається частково зарядженим. Щоб акумулятор міг реалізувати свою повну ємність, перед тим, як перший раз працювати з приладом, акумулятор треба повністю зарядити у зарядному пристрої. Прочитайте інструкцію з експлуатації зарядного

Перемикайте перемикач швидкості лише при зупиненому електроприладі. Пересувайте перемикач швидкості/повертайте перемикач режимів роботи завжди до упору. В противному разі можливе пошкодження електроінструменту. Перед будь-якими роботами з обслуговування електроприладу (напр., технічне обслуговування, заміна робочого інструмента тощо), а також перед його транспортуванням або зберіганням встанов- люйте перемикач напрямку обертанням в середнє положення. При ненавмисному приведенні в дію вимикача існує небезпека поранення. Опис продукту і послуг Прочитайте всі застереження і вказівки. Недотримання застережень і вказівок може призвести до ураження електричним струмом, пожежі та/або серйозних травм. Будь ласка, розгорніть сторінку із зображенням приладу і тримайте її перед собою увесь час, коли будете читати інструкцію. Призначення приладу Електроприлад призначений для закручування і викручування гвинтів, а також для свердлення в деревині, металі, кераміці і пластмасі. Крім того, GSB призначений також для ударного свердлення у цеглі, кам’яній кладці і

Лампочка в електроінструменті призначена для підсвітлювання безпосередньої зони роботи, вона не придатна для освітлювання приміщень у будинку. Зображені компоненти Нумерація зображених компонентів посилається на зображення електроприладу на сторінці з малюнком. 1 Патрон 2 Швидкозатискний патрон 3 Обмежувач глибини 4 Додаткова рукоятка (з ізольованою поверхнею) 5 Вставка додаткової рукоятки 6 Гвинт-баранчик для настроювання обмежувача

7 Кільце для встановлення обертального моменту 8 Перемикач режимів роботи 9 Перемикач швидкості 10 Кольоровий затискач 11 Кріплення для пояса 12 Акумуляторна батарея 13 Кнопка розблокування акумуляторної батареї 14 Підсвітлювальний світлодіод 15 Індикація захисту від перевантаження

Універсальний затискач біт* 17 Перемикач напрямку обертання 18 Вимикач 19 Рукоятка (з ізольованою поверхнею) *Зображене або описане приладдя не входить в стандартний обсяг поставки. Повний асортимент приладдя Ви знайдете в нашій програмі приладдя. Технічні дані Акумуляторний дриль-шуруповерт Акумуляторний ударний дриль-шуруповерт

Товарний номер 3 601 JF1 0.. 3 601 JF1 1.. 3 601 JF1 2.. 3 601 JF1 3.. Ном. напруга В=14,4 18 14,4 18 Кількість обертів на холостому ходу – 1-а швидкість – 2-а швидкість

0–420 0–1900 0–480 0–2100 0–420 0–1900 0–480 0–2100 *в залежності від використовуваної акумуляторної батареї ** Обмежена потужність при температурах <0 °C OBJ_BUCH-2671-001.book Page 129 Friday, January 22, 2016 11:09 AM130 | Українська 1 609 92A 1RB | (22.1.16) Bosch Power Tools Інформація щодо шуму і вібрації Значення звукової емісії отримані відповідно до EN 60745-2-1, EN 60745-2-2.

GSR 14,4 VE-EC / GSR 18 VE-EC

Рівень звукового тиску від приладу за класом А, як правило, нижчий за 70 дБ(A). Похибка K =3 дБ. Рівень шуму при роботі може перевищувати 80 дБ(A). Вдягайте навушники!

GSB 14,4 VE-EC / GSB 18 VE-EC

Оцінений як А рівень звукового тиску від приладу, як правило, становить: звукове навантаження 87 дБ(A); звукова потужність 98 дБ(A). Похибка K =3 дБ. Вдягайте навушники! Кількість ударів

- - 0–28500 0–31500 Макс. обертальний момент при закручуванні в м’які матеріали відп. до ISO 5393 Нм40

Макс. обертальний момент, жорстка посадка відпов. до ISO 5393 Нм70

Макс. Ø отвору (1-а/2-а швидкість)

1,5 – 13 1,5 – 13 1,5 – 13 1,5 – 13 Макс. Ø гвинтів мм 10 12 10 12 Вага відповідно до EPTA-Procedure 01:2014 кг 2,1* 2,2* 2,2* 2,3* Допустима температура навколишнього

– при заряджанні – при експлуатації

Рекомендовані зарядні пристрої AL 18.. GAL 3680 AL 18.. GAL 3680 AL 18.. GAL 3680 AL 18.. GAL 3680 Pекомендовані зарядні пристрої для індуктивних акумуляторних батарей

GAL 18... W GAL 18... W

Акумуляторний дриль-шуруповерт Акумуляторний ударний дриль-шуруповерт

*в залежності від використовуваної акумуляторної батареї ** Обмежена потужність при температурах <0 °C GSR 14,4 VE-EC GSR 18 VE-EC GSB 14,4 VE-EC GSB 18 VE-EC Сумарна вібрація a

(векторна сума трьох напрямків) та похибка K визначені відповідно до EN 60745-2-1, EN 60745-2-2. Свердлення в металі:

Ударне свердлення бетону:

< 2,5 1,5 2,5 1,5 12,5 1,5 < 2,5 1,5 2,5 1,5 12,5 1,5 < 2,5 1,5 OBJ_BUCH-2671-001.book Page 130 Friday, January 22, 2016 11:09 AMУкраїнська | 131 Bosch Power Tools 1 609 92A 1RB | (22.1.16) Зазначений в цих вказівках рівень вібрації був визначений за процедурою, визначеною в EN 60745; нею можна користуватися для порівняння електроінструментів. Він придатний також і для попередньої оцінки вібраційного навантаження. Зазначений рівень вібрації стосується головних робіт, для яких застосовується електроприлад. Однак при застосуванні електроінструменту для інших робіт, роботі з різним приладдям або з іншими змінними робочими інструментами або при недостатньому технічному обслуговуванні рівень вібрації може бути іншим. В результаті вібраційне навантаження протягом всього інтервалу використання приладу може значно зростати. Для точної оцінки вібраційного навантаження треба враховувати також і інтервали часу, коли прилад вимкнутий або, хо ч і увімкнутий, але саме не в роботі. Це може значно зменшити вібраційне навантаження протягом всього інтервалу використання приладу. Визначте додаткові заходи безпеки для захисту від вібрації працюючого з приладом, як напр.: технічне обслуговування електроприладу і робочих інструментів, нагрівання рук, організація робочих процесів.

Заряджання акумуляторної батареї Вказівка: Акумулятор постачається частково зарядженим. Щоб акумулятор міг реалізувати свою повну ємність, перед тим, як перший раз працювати з приладом, акумулятор треба повністю зарядити у зарядному

Літієво-іонний акумулятор можна заряджати коли завгодно, це не скорочує його експлуатаційний ресурс. Переривання процесу заряджання не пошкоджує акумулятор. Літієво-іонний акумулятор захищений від глибокого розряджання за допомогою «системи Electronic Cell Protection (ECP)». При розрядженому акумуляторі прилад завдяки схемі захисту вимикається. Робочий інструмент більше не рухається. Після автоматичного вимикання електроприладу більше не натискуйте на вимикач. Це може пош- кодити акумуляторну батарею. Виймання акумулятора В акумуляторі 12 передбачені два ступені блокування, покликані запо бігти випадінню акумулятора при ненавмисному натисканні на кнопку розблокування акумулятора 13. Встромлений в електроприлад акумулятор тримається у положенні завдяки пружині. Щоб вийняти акумуляторну батарею 12, натисніть на кнопку розблокування 13 та витягніть акумуляторну батарею з електроприладу, потягнувши її вперед. Не застосовуйте при цьому силу. Додаткова рукоятка Користуйтеся приладом лише з додатковою рукояткою 4. Перед виконанням будь-яких робіт впевніться в тому, що додаткова рукоятка міцно затягнута. Втрата контролю над електроінструментом може призводити до тілесних ушкоджень. Монтаж додаткової рукоятки Щоб відкрити додаткову рукоятку, поверніть нижню ручку додаткової рукоятки 4 проти годинникової стрілки. Потягніть вставку додаткової рукоятки 5 назад і тримайте її в цьому положенні. Насуньте додаткову рукоятку на свердлильний патрон, щоб встановити додаткову рукоятку на електроінструмент. Потім відпустіть вставку додаткової рукоятки 5. Після цього знову туго затягніть нижню ручку додаткової рукоятки 4 повертанням за стрілкою годинника. Повертання додаткової рукоятки Додаткову рукоятку 4 можна повертати в будь-яке положення, що забезпечує зручну роботу без втомлення

Поверніть ручку додаткової рукоятки 4 проти стрілки годинника і встановіть додаткову рукоятку 4 в необхідне положення. Після цього знову туго затягніть ру

додаткової рукоятки 4 повертанням за стрілкою

Встановлення глибини свердлення За допомогою обмежувача глибини 3 можна встановлювати необхідну глибину свердлення X. Відпустіть гвинт-баранчик для настроювання обмежувача глибини 6 і встроміть обмежувач глибини в додаткову рукоятку 4. Витягніть обмежувач глибини настільки, щоб відстань між кінчиком свердла і кінчиком обмежувача глибини відповідала бажаній глибині свердлення X. Знову затягніть гвинт-баранчик для настроювання обмежувача глибини

Заміна робочого інструмента (див. мал. A) Перед усіма маніпуляціями з електроприладом (напр., технічним обслуговуванням, заміною робо- чого інструмента тощо), а також при його транспор- OBJ_BUCH-2671-001.book Page 131 Friday, January 22, 2016 11:09 AM132 | Українська 1 609 92A 1RB | (22.1.16) Bosch Power Tools туванні і зберіганні виймайте акумуляторну бата- рею з електроприладу. При ненавмисному увімкненні вимикача існує небезпека поранення. Повертаючи в напрямку обертання , відкрийте швидкозатискний свердлильний патрон 2, щоб в нього можна було встромити робочий інструмент. Встроміть робочий інструмент. Рукою міцно закрутіть втулку свердлильного патрона 2 в напрямку обертання . Свердлильний патрон автоматично фіксується. Відсмоктування пилу/тирси/стружки Пил таких матеріалів, як напр., лакофарбові покриття, що містять свинець, деякі види деревини, мінералів і металу, може бути небезпечним для здоров’я і викликати алергійні реакції або призводити до захворювань дихальних шляхів та/або раку. Матеріали, що містять азбест, дозволяється обробляти лише фахівцям. – Слідкуйте за доброю вентиляцією на робочому місці. – Рекомендується вдягати респіраторну маску з фільтром класу P2. Додержуйтеся приписів щодо оброблюваних матеріалів, що діють у Вашій країні. Уникайте накопичення пилу на робочому місці. Пил може легко займатися.

Початок роботи Встромляння акумуляторної батареї Вказівка: Експлуатація електроприладу з непридатними для нього акумуляторними батареями може призводити до збоїв у роботі або до пошкодження електроприладу. Встановіть перемикач напрямку обертання 17 в середнє положення, щоб запобігти ненавмисному вмиканню. Встроміть заряджену акумуляторну батарею 12 в рукоятку, щоб вона відчутно зайшла в зачеплення і знаходилася врівень з рукояткою. Встановлення напрямку обертання (див. мал. B) За допомогою перемикача напрямку обертання 17 можна міняти напрямок обертання інструмента. Однак це не можливо, якщо натиснутий вимикач 18. Обертання праворуч: Пересуньте перемикач напрямку обертання 17 з обох боків до упору в положення . Обертання ліворуч: Пересуньте перемикач напрямку обертання 17 з обох боків до упору в положення . Встановлення режиму роботи

Встановіть перемикач режимів роботи 8 на символ «Свердлення». Закручування гвинтів Встановіть перемикач режимів роботи 8 на символ «Закручування/відкручування

Ударне свердлення (GSB 14,4 VE-EC, GSB 18 VE-EC) Встановіть перемикач режимів роботи 8 на символ «Ударне свердлення». Вмикання/вимикання Щоб увімкнути електроприлад, натисніть на вимикач 18 і тримайте його натиснутим. Світлодіод 14 загоряється при наполовину або повністю натиснутому вимикачі 18 і підсвічує місце роботи при поганому освітленні. З міркувань заощадження електроенергії вмикайте електроінструмент лише тоді, коли Ви збираєтесь користуватися ним. Регулювання кількості обертів Кількість обертів увімкнутого електроприладу можна плавно регулювати більшим чи меншим натисканням на вимикач 18. При легкому натисканні на вимикач 18 прилад працює з малою кількістю обертів. Із збільшенням сили натискування кількість обертів збільшується. Встановлення обертального моменту (стосується режиму закручування гвинтів) За допомогою кільця для встановлення обертального моменту 7 потрібний обертальний момент можна встановлювати в 25 етапів. Після досягнення потрібного обертального моменту робочий інструмент зупиняється. Механічне перемикання швидкості Перемикайте перемикач швидкості 9, лише коли електроприлад зупинено. 1-а швидкість: мала кількість обертів; для роботи зі свердлами великих

2-а швидкість: Велика кількість обертів; для свердлення отворів невеликого діаметра. Термозапобіжник При використанні електроінструменту за призначенням його перевантаження не можливе. При великому навантаженні або перевищенні допустимих меж температурою акумулятора потужність зменшується або електроінструмент вимикається. Електроінструмент починає працювати з повною потужністю лише після досягнення допустимої температури акумулятора. Захист від перевантаження, що пов'язаний з температурою, відображається загорянням червоним кольором СІД 15 на електроінстументі. Якщо СІД 15 погас, інструмент досяг допустимого діапазону температури акумулятора. OBJ_BUCH-2671-001.book Page 132 Friday, January 22, 2016 11:09 AMУкраїнська | 133 Bosch Power Tools 1 609 92A 1RB | (22.1.16) Захист від глибокого розряджання Літієво-іонний акумулятор захищений від глибокого розряджання за допомогою «системи Electronic Cell Protection (ECP)». При розрядженому акумуляторі прилад завдяки схемі захисту вимикається. Робочий інструмент більше не рухається. Аварійне вимкнення Функція аварійного вимкнення забезпечує кращий контроль над електроінструментом. При непередбачуваному обертанні електроінструменту навколо осі свердла електроінструмент вимикається. Про аварійне вимкнення свідчить мигання світлодіода на електроінструменті. Для повторного увімкнення відпустіть вимикач і знову натисніть його. Швидке вимикання спрацьовує лише тоді, коли електроінструмент працює з максимальним числом обертів і може вільно обертатися навколо осі свердла. Виберіть придатне ро боче положення. В іншому випадку швидке вимикання не гарантується. Вказівки щодо роботи Приставляйте електроприлад до гвинта лише у вимкнутому стані. Робочі інструменти, що обертаються, можуть зісковзувати. Щоб вийняти біт-насадку або універсальний тримач біт- насадок можна користуватися допоміжним інструментом. Кріплення для пояса Завдяки кріпленню 11 електроприлад можна зачепити, напр., за пояс. Це звільнить Вам руки, електроприлад завжди буде у Вас під рукою. Кольоровий затискач (див. мал. D) Кольоровий затискач 10 дозволяє індивідуально позначати електроінструмент. Технічне обслуговування і сервіс Технічне обслуговування і очищення Перед усіма маніпуляціями з електроприладом (напр., технічним обслуговуванням, заміною робо- чого інструмента тощо), а також при його транспор- туванні і зберіганні виймайте акумуляторну бата- рею з електроприладу. При ненавмисному увімкненні вимикача існує небезпека поранення. Щоб електроприлад працював якісно і надійно, тримайте прилад і вентиляційні отвори в чистоті. Якщо акумуляторна батарея більше не працює, будь ласка, зверніться в авторизовану сервісну майстерню електроприладів Bosch. Сервіс та надання консультацій щодо використання продукції Сервісна майстерня відповість на запитання стосовно ремонту і технічного обслуговування Вашого виробу. Малюнки в деталях і інформацію щодо запчастин можна знайти за адресою: www.bosch-pt.com Команда співробітників Bosch з надання консультацій щодо використання продукції із задоволенням відповість на Ваші запитання стосовно нашої продукції та приладдя

При всіх додаткових запитаннях та замовленні запчастин, будь ласка, зазначайте 10-значний номер для замовлення, що стоїть на паспортній табличці продукту. Гарантійне обслуговування і ремонт електроінструменту здійснюються відповідно до вимог і норм виготовлювача на території всіх країн лише у фірмових або авторизованих сервісних центрах фірми «Роберт Бош». ПОПЕРЕДЖЕННЯ! Використання контрафактної продукції небезпечне в експлуатації і може мати негативні наслідки для здоров’я. Виготовлення і розповсюдження контрафактної продукції переслідується за Законом в адміністративному і кримінальному порядку.

ТОВ «Роберт Бош» Cервісний центр електроінструментів вул. Крайня, 1, 02660, Київ-60

Тел.: (044) 4 90 24 07 (багатоканальний) E-Mail: pt-service.ua@bosch.com Офіційний сайт: www.bosch-powertools.com.ua Адреса Регіональних гарантійних сервісних майстерень зазначена в Національному гарантійному талоні. Транспортування На додані літієво-іонні акумуляторні батареї розповсюджуються вимоги щодо транспортування небезпечних вантажів. Акумуляторні батареї можуть перевозитися користувачем автомобільним транспортом без необхідності виконання додаткових норм. При пересилці третіми особами (напр.: повітряним транспортом або транспортним експедитором) потрібно додержуватися особливих вимог щодо упаковки та маркування. В цьому випадку при підготовці посилки повинен приймати участь експерт з небезпечних

Відсилайте акумуляторну батарею лише з непошкодженим корпусом. Заклейте відкриті контакти та запакуйте акумуляторну батарею так, щоб вона не совалася в упаковці. Дотримуйтеся, будь ласка, також можливих додаткових національних приписів.

uk Заява про відповідність ЄС Мизаявляємо під нашу одноособову відповідальність, що названі вироби відповідають усім чинним положенням нищеозначених директив і розпоряджень, а також нижчеозначеним нормам. Технічна документація зберігається у: * Акумуляторний дриль-шуруповерт Акумуляторний ударний дриль-
