MODE D'EMPLOI GSR 18 VEEC BOSCH

OBJ_BUCH-2671-001.book Page 16 Friday, January 22, 2016 11:09 AMEnglish | 17 Bosch Power Tools 1 609 92A 1RB | (22.1.16) Turn the bottom part of the auxiliary handle 4 in counterclock- wise direction and swivel the auxiliary handle 4 to the desired position. Then retighten the bottom part of the auxiliary han- dle 4 by turning in clockwise direction. Adjusting the Drilling Depth The required drilling depth X can be set with the depth stop 3. Loosen the wing bolt for the depth stop adjustment 6 and in- sert the depth stop rod into the auxiliary handle 4. Pull out the depth stop until the distance between the tip of the drill bit and the tip of the depth stop corresponds with the desired drilling depth X. Retighten the wing bolt for the depth stop adjustment 6 again. Changing the Tool (see figure A) Before any work on the machine itself (e. g. mainte- nance, tool change, etc.) as well as during transport and storage, remove the battery from the power tool. There is danger of injury when unintentionally actuating the On/Off switch. Open the keyless chuck 2 by turning in rotation direction , until the tool can be inserted. Insert the tool. Firmly tighten the collar of the keyless chuck 2 by hand in ro- tation direction . This automatically locks the drill chuck. Dust/Chip Extraction Dust from materials such as lead-containing coatings, some wood types, minerals and metal can be harmful to one’s health and cause allergic reactions, lead to res- piratory infections and/or cancer. Materials containing asbestos may only be worked by specialists. – Provide for good ventilation of the working place. – It is recommended to wear a P2 filter-class respirator. Observe the relevant regulations in your country for the materials to be worked. Prevent dust accumulation at the workplace. Dust can easily ignite. Operation Starting Operation Inserting the battery Note: Use of batteries not suitable for the machine can lead to malfunctions of or cause damage to the power tool. Set the rotational direction switch 17 to the centre position in order to avoid unintentional starting. Insert the charged bat- tery 12 into the handle so that it can be felt to engage and fac- es flush against the handle. Reversing the rotational direction (see figure B) The rotational direction switch 17 is used to reverse the rota- tional direction of the machine. However, this is not possible with the On/Off switch 18 actuated. Rotate clockwise: Move the rotational direction switch 17 on both sides up to the stop into position . Rotate anticlockwise: Move the rotational direction switch 17 on both sides up to the stop into position . Setting the operating mode Drilling Set the operating mode selector switch 8 to the “drilling” symbol. Screwdriving Set the operating mode selector switch 8 to the “screwdriving” symbol. Impact drilling (GSB 14,4 VE-EC, GSB 18 VE-EC) Set the operating mode selector switch 8 to the “impact drilling” symbol. Switching On and Off To start the machine, press the On/Off switch 18 and keep it pressed. The LED 14 lights up when the On/Off switch 18 is halfway or fully pressed, and enables illumination of the screwing loca- tion in unfavourable light conditions. To save energy, only switch the power tool on when using it. Adjusting the Speed The speed of the switched-on power tool can be variably ad- justed, depending on how far the On/Off switch 18 is pressed. Light pressure on the On/Off switch 18 results in a low rota- tional speed. Further pressure on the switch results in an in- crease in speed. Setting the torque (Applies to screwdriving mode) With the torque preselection ring 7, the required torque can be preselected in 25 steps. The inserted tool is stopped as soon as the set torque is reached. Gear selection, mechanical Actuate the gear selector 9 only when the machine is at a standstill. 1st gear: Low speed range; for working with large drilling diameters. 2nd gear: High speed range; for drilling with small drilling diameter. Temperature Dependent Overload Protection In normal conditions of use, the power tool cannot be over- loaded. If the power tool is overloaded or not kept within the permitted battery temperature range, the power output is re- duced or the power tool is switched off. The power tool will not run at full power output again until the permitted battery temperature has been reached. Activation of the temperature-controlled overload protector is indicated by the LED 15 on the power tool lighting up red. The LED 15 will go out once the temperature of the tool's bat- tery is back within the permissible range. Protection Against Deep Discharging The lithium-ion battery is protected against deep discharging by the “Electronic Cell Protection (ECP)”. When the battery is empty, the machine is switched off by means of a protective circuit: The inserted tool no longer rotates. OBJ_BUCH-2671-001.book Page 17 Friday, January 22, 2016 11:09 AM18 | English 1 609 92A 1RB | (22.1.16) Bosch Power Tools Rapid Shut-off The rapid shut-off feature enables better control of the power tool. The power tool shuts off in case of sudden and unexpect- ed rotation of the power tool around the drilling axis. The rapid shut-off feature is indicated by a flashing LED on the power tool. To restart the machine, release the On/Off switch and then actuate again. Rapid shut-off can trigger only when the power tool is running at maximum operating speed and can rotate freely around the drill bit axis. Choose a suitable work position for this. Otherwise, rapid shut-off will not be en- sured. Working Advice Apply the power tool to the screw only when it is switched off. Rotating tool inserts can slip off. An auxiliary tool can be used to remove the screwdriver bit or universal bit holder. Belt Clip With the belt clip 11, the machine can be hung onto a belt. The user has both hands free and the machine is always at hand. Colour clip (see figure D) You can use the colour clip 10 to individually label the power tool. Maintenance and Service Maintenance and Cleaning Before any work on the machine itself (e. g. mainte- nance, tool change, etc.) as well as during transport and storage, remove the battery from the power tool. There is danger of injury when unintentionally actuating the On/Off switch. For safe and proper working, always keep the machine and ventilation slots clean. When the battery is no longer operative, please refer to an au- thorised after-sales service agent for Bosch power tools. After-sales Service and Application Service Our after-sales service responds to your questions concern- ing maintenance and repair of your product as well as spare parts. Exploded views and information on spare parts can al- so be found under: www.bosch-pt.com Bosch’s application service team will gladly answer questions concerning our products and their accessories. In all correspondence and spare parts orders, please always include the 10-digit article number given on the nameplate of the product. Great Britain Robert Bosch Ltd. (B.S.C.) P.O. Box 98 Broadwater Park North Orbital Road Denham Uxbridge UB 9 5HJ At www.bosch-pt.co.uk you can order spare parts or arrange the collection of a product in need of servicing or repair. Tel. Service: (0344) 7360109 E-Mail: boschservicecentre@bosch.com Ireland Origo Ltd. Unit 23 Magna Drive Magna Business Park City West Dublin 24 Tel. Service: (01) 4666700 Fax: (01) 4666888 Australia, New Zealand and Pacific Islands Robert Bosch Australia Pty. Ltd. Power Tools Locked Bag 66 Clayton South VIC 3169 Customer Contact Center Inside Australia: Phone: (01300) 307044 Fax: (01300) 307045 Inside New Zealand: Phone: (0800) 543353 Fax: (0800) 428570 Outside AU and NZ: Phone: +61 3 95415555 www.bosch.com.au Republic of South Africa Customer service Hotline: (011) 6519600 Gauteng – BSC Service Centre 35 Roper Street, New Centre Johannesburg Tel.: (011) 4939375 Fax: (011) 4930126 E-Mail: bsctools@icon.co.za KZN – BSC Service Centre Unit E, Almar Centre 143 Crompton Street Pinetown Tel.: (031) 7012120 Fax: (031) 7012446 E-Mail: bsc.dur@za.bosch.com Western Cape – BSC Service Centre Democracy Way, Prosperity Park Milnerton Tel.: (021) 5512577 Fax: (021) 5513223 E-Mail: bsc@zsd.co.za OBJ_BUCH-2671-001.book Page 18 Friday, January 22, 2016 11:09 AMFrançais | 19 Bosch Power Tools 1 609 92A 1RB | (22.1.16) Bosch Headquarters Midrand, Gauteng Tel.: (011) 6519600 Fax: (011) 6519880 E-Mail: rbsa-hq.pts@za.bosch.com Transport The contained lithium-ion batteries are subject to the Danger- ous Goods Legislation requirements. The user can transport the batteries by road without further requirements. When being transported by third parties (e.g.: air transport or forwarding agency), special requirements on packaging and labelling must be observed. For preparation of the item being shipped, consulting an expert for hazardous material is re- quired. Dispatch batteries only when the housing is undamaged. Tape or mask off open contacts and pack up the battery in such a manner that it cannot move around in the packaging. Please also observe possibly more detailed national regula- tions. Disposal The machine, rechargeable batteries, accessories and packaging should be sorted for environmental- friendly recycling. Do not dispose of power tools and batteries/rechargeable batteries into household waste! Only for EC countries: According to the European Guideline 2012/19/EU, power tools that are no long- er usable, and according to the European Guideline 2006/66/EC, defective or used battery packs/batteries, must be collected separately and disposed of in an environ- mentally correct manner. Batteries no longer suitable for use can be directly returned at: Great Britain Robert Bosch Ltd. (B.S.C.) P.O. Box 98 Broadwater Park North Orbital Road Denham Uxbridge UB 9 5HJ At www.bosch-pt.co.uk you can order spare parts or arrange the collection of a product in need of servicing or repair. Tel. Service: (0344) 7360109 E-Mail: boschservicecentre@bosch.com Battery packs/batteries: Li-ion: Please observe the instructions in sec- tion “Transport”, page 19. Subject to change without notice. Français Avertissements de sécurité Avertissements de sécurité généraux pour l’outil Lire tous les avertissements de sécurité et toutes les ins- tructions. Ne pas suivre les avertissements et instructions peut donner lieu à un choc électrique, un incendie et/ou une blessure sérieuse. Conserver tous les avertissements et toutes les instruc- tions pour pouvoir s’y reporter ultérieurement. Le terme « outil » dans les avertissements fait référence à votre outil électrique alimenté par le secteur (avec cordon d’alimentation) ou votre outil fonctionnant sur batterie (sans cordon d’alimentation). Sécurité de la zone de travail Conserver la zone de travail propre et bien éclairée. Les zones en désordre ou sombres sont propices aux acci- dents. Ne pas faire fonctionner les outils électriques en at- mosphère explosive, par exemple en présence de li- quides inflammables, de gaz ou de poussières. Les ou- tils électriques produisent des étincelles qui peuvent enflammer les poussières ou les fumées. Maintenir les enfants et les personnes présentes à l’écart pendant l’utilisation de l’outil. Les distractions peuvent vous faire perdre le contrôle de l’outil. Sécurité électrique Il faut que les fiches de l’outil électrique soient adap- tées au socle. Ne jamais modifier la fiche de quelque fa- çon que ce soit. Ne pas utiliser d’adaptateurs avec des outils à branchement de terre. Des fiches non modifiées et des socles adaptés réduiront le risque de choc élec- trique. Eviter tout contact du corps avec des surfaces reliées à la terre telles que les tuyaux, les radiateurs, les cuisi- nières et les réfrigérateurs. Il existe un risque accru de choc électrique si votre corps est relié à la terre. Ne pas exposer les outils à la pluie ou à des conditions humides. La pénétration d’eau à l’intérieur d’un outil aug- mentera le risque de choc électrique. Ne pas maltraiter le cordon. Ne jamais utiliser le cordon pour porter, tirer ou débrancher l’outil. Maintenir le cordon à l’écart de la chaleur, du lubrifiant, des arêtes ou des parties en mouvement. Les cordons endommagés ou emmêlés augmentent le risque de choc électrique. Lorsqu’on utilise un outil à l’extérieur, utiliser un pro- longateur adapté à l’utilisation extérieure. L’utilisation d’un cordon adapté à l’utilisation extérieure réduit le risque de choc électrique. Si l’usage d’un outil dans un emplacement humide est inévitable, utiliser une alimentation protégée par un AVERTISSEMENT OBJ_BUCH-2671-001.book Page 19 Friday, January 22, 2016 11:09 AM20 | Français 1 609 92A 1RB | (22.1.16) Bosch Power Tools dispositif à courant différentiel résiduel (RCD). L’usage d’un RCD réduit le risque de choc électrique. Sécurité des personnes Rester vigilant, regarder ce que vous êtes en train de faire et faire preuve de bon sens dans l’utilisation de l’outil. Ne pas utiliser un outil lorsque vous êtes fatigué ou sous l’emprise de drogues, d’alcool ou de médica- ments. Un moment d’inattention en cours d’utilisation d’un outil peut entraîner des blessures graves des per- sonnes. Utiliser un équipement de sécurité. Toujours porter une protection pour les yeux. Les équipements de sécu- rité tels que les masques contre les poussières, les chaus- sures de sécurité antidérapantes, les casques ou les pro- tections acoustiques utilisés pour les conditions appropriées réduiront les blessures des personnes. Eviter tout démarrage intempestif. S’assurer que l’in- terrupteur est en position arrêt avant de brancher l’ou- til au secteur et/ou au bloc de batteries, de le ramasser ou de le porter. Porter les outils en ayant le doigt sur l’in- terrupteur ou brancher des outils dont l’interrupteur est en position marche est source d’accidents. Retirer toute clé de réglage avant de mettre l’outil en marche. Une clé laissée fixée sur une partie tournante de l’outil peut donner lieu à des blessures de personnes. Ne pas se précipiter. Garder une position et un équi- libre adaptés à tout moment. Cela permet un meilleur contrôle de l’outil dans des situations inattendues. S’habiller de manière adaptée. Ne pas porter de vête- ments amples ou de bijoux. Garder les cheveux, les vê- tements et les gants à distance des parties en mouve- ment. Des vêtements amples, des bijoux ou les cheveux longs peuvent être pris dans des parties en mouvement. Si des dispositifs sont fournis pour le raccordement d’équipements pour l’extraction et la récupération des poussières, s’assurer qu’ils sont connectés et correcte- ment utilisés. Utiliser des collecteurs de poussière peut réduire les risques dus aux poussières. Utilisation et entretien de l’outil Ne pas forcer l’outil. Utiliser l’outil adapté à votre appli- cation. L’outil adapté réalisera mieux le travail et de ma- nière plus sûre au régime pour lequel il a été construit. Ne pas utiliser l’outil si l’interrupteur ne permet pas de passer de l’état de marche à arrêt et vice versa. Tout ou- til qui ne peut pas être commandé par l’interrupteur est dangereux et il faut le faire réparer. Débrancher la fiche de la source d’alimentation en cou- rant et/ou le bloc de batteries de l’outil avant tout ré- glage, changement d’accessoires ou avant de ranger l’outil. De telles mesures de sécurité préventives ré- duisent le risque de démarrage accidentel de l’outil. Conserver les outils à l’arrêt hors de la portée des en- fants et ne pas permettre à des personnes ne connais- sant pas l’outil ou les présentes instructions de le faire fonctionner. Les outils sont dangereux entre les mains d’utilisateurs novices. Observer la maintenance de l’outil. Vérifier qu’il n’y a pas de mauvais alignement ou de blocage des parties mobiles, des pièces cassées ou toute autre condition pouvant affecter le fonctionnement de l’outil. En cas de dommages, faire réparer l’outil avant de l’utiliser. De nombreux accidents sont dus à des outils mal entretenus. Garder affûtés et propres les outils permettant de cou- per. Des outils destinés à couper correctement entretenus avec des pièces coupantes tranchantes sont moins sus- ceptibles de bloquer et sont plus faciles à contrôler. Utiliser l’outil, les accessoires et les lames etc., confor- mément à ces instructions, en tenant compte des conditions de travail et du travail à réaliser. L’utilisation de l’outil pour des opérations différentes de celles prévues pourrait donner lieu à des situations dangereuses. Utilisation des outils fonctionnant sur batteries et précau- tions d’emploi Ne recharger qu’avec le chargeur spécifié par le fabri- cant. Un chargeur qui est adapté à un type de bloc de bat- teries peut créer un risque de feu lorsqu’il est utilisé avec un autre type de bloc de batteries. N’utiliser les outils qu’avec des blocs de batteries spé- cifiquement désignés. L’utilisation de tout autre bloc de batteries peut créer un risque de blessure et de feu. Lorsqu’un bloc de batteries n’est pas utilisé, le mainte- nir à l’écart de tout autre objet métallique, par exemple trombones, pièces de monnaie, clés, clous, vis ou autres objets de petite taille qui peuvent donner lieu à une connexion d’une borne à une autre. Le court-circui- tage des bornes d’une batterie entre elles peut causer des brûlures ou un feu. Dans de mauvaises conditions, du liquide peut être éjecté de la batterie ; éviter tout contact. En cas de contact accidentel, nettoyer à l’eau. Si le liquide entre en contact avec les yeux, rechercher en plus une aide médicale. Le liquide éjecté des batteries peut causer des irritations ou des brûlures. Maintenance et entretien Faire entretenir l’outil par un réparateur qualifié utili- sant uniquement des pièces de rechange identiques. Cela assurera que la sécurité de l’outil est maintenue. Avertissements de sécurité pour perceuses et visseuses

GSB 14,4 VE-EC/GSB 18 VE-EC

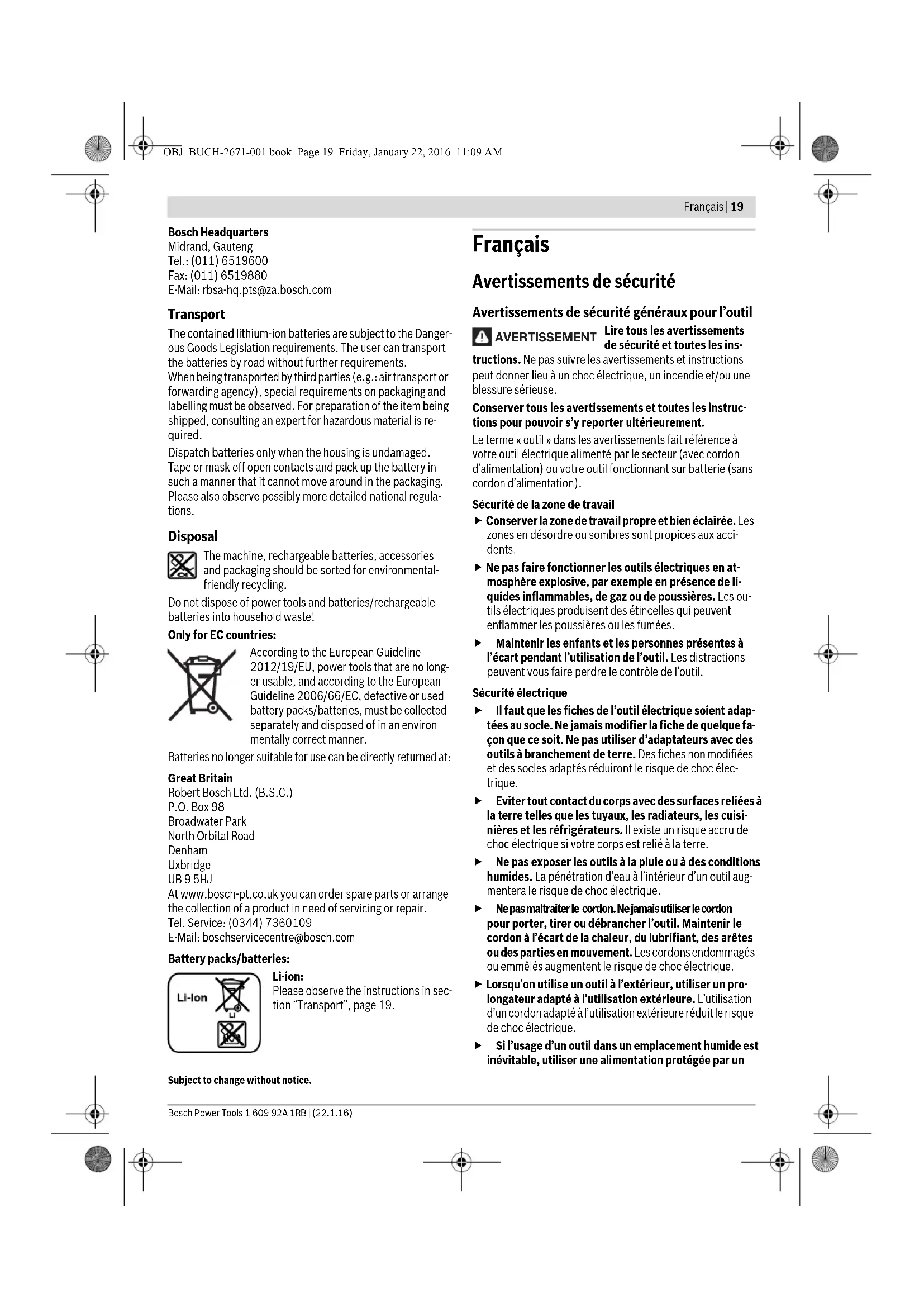

Porter des protecteurs d’oreilles lors du perçage avec des perceuses à percussion. L’exposition aux bruits peut provoquer une perte de l’audition.

Tenir l’outil par les surfaces de préhension isolées, lors de la réalisation d’une opération au cours de laquelle l’organe de coupe ou la vis peut entrer en contact avec un câblage non apparent. Le contact avec un fil « sous tension » peut également mettre « sous tension » les par- OBJ_BUCH-2671-001.book Page 20 Friday, January 22, 2016 11:09 AMFrançais | 21 Bosch Power Tools 1 609 92A 1RB | (22.1.16) ties métalliques exposées de l’outil électrique et provo- quer un choc électrique sur l’opérateur. Utiliser la(les) poignée(s) auxiliaire(s) fournie(s) avec l’outil. La perte de contrôle peut provoquer des blessures. Utiliser des détecteurs appropriés afin de déceler des conduites cachées ou consulter les entreprises d’ap- provisionnement locales. Un contact avec des conduites d’électricité peut provoquer un incendie ou un choc élec- trique. Un endommagement d’une conduite de gaz peut provoquer une explosion. La perforation d’une conduite d’eau provoque des dégâts matériels. Arrêtez immédiatement l’appareil électrique lorsque l’outil coince. Attendez-vous à des couples de réaction importants causant un contrecoup. L’outil se bloque lorsque : – l’appareil électrique est surchargé ou – lorsqu’il coince dans la pièce à travailler. Bien tenir l’appareil électroportatif. Lors du vissage ou du dévissage, il peut y avoir des couples de réaction instan- tanés élevés. Toujours bien tenir l’outil électroportatif des deux mains et veiller à toujours garder une position de tra- vail stable. Avec les deux mains, l’outil électroportatif est guidé de manière plus sûre. Bloquer la pièce à travailler. Une pièce à travailler serrée par des dispositifs de serrage appropriés ou dans un étau est fixée de manière plus sûre que tenue dans les mains. Avant de déposer l’outil électroportatif, attendre que celui-ci soit complètement à l’arrêt. L’outil risque de se coincer, ce qui entraînerait une perte de contrôle de l’outil électroportatif. Ne pas ouvrir l’accu. Risque de court-circuit. Protéger l’accu de toute source de chaleur, comme p. ex. l’exposition directe au soleil, au feu, à l’eau et à l’humidité. Il y a risque d’explo- sion. En cas d’endommagement et d’utilisation non conforme de l’accu, des vapeurs peuvent s’échapper. Ventiler le lieu de travail et, en cas de malaises, consul- ter un médecin. Les vapeurs peuvent entraîner des irrita- tions des voies respiratoires. N’utiliser l’accu qu’avec votre outil électroportatif Bosch. Seulement ainsi l’accu est protégé contre une sur- charge dangereuse. Les objets pointus comme un clou ou un tournevis et le fait d’exercer une force extérieure sur le boîtier risque d’endommager l’accu. Il peut en résulter un court-circuit interne et l’accu risque de s’enflammer, de dégager des fu- mées, d’exploser ou de surchauffer. L’accu est fourni en état de charge faible. Afin de ga- rantir la puissance complète de l’accu, chargez complè- tement l’accu dans le chargeur avant la première mise en service. Lisez les instructions d’utilisation du chargeur. N’actionnez le commutateur de vitesse qu’à l’arrêt to- tal de l’appareil électroportatif. Toujours pousser le commutateur de vitesse ou tourner le commutateur du mode de service jusqu’à la butée. Autrement, l’outil électroportatif risque d’être endomma- gé. Avant d’effectuer des travaux sur l’outil électroportatif (p. ex. travaux d’entretien, changement d’outils, etc.) et avant de le transporter ou de le stocker, bloquez tou- jours l’interrupteur Marche/Arrêt en position médiane. Il y a risque d’accidents lorsqu’on appuie par mégarde sur l’interrupteur Marche/Arrêt. Description et performances du produit Il est impératif de lire toutes les consignes de sécurité et toutes les instructions. Le non-respect des avertissements et instruc- tions indiqués ci-après peut conduire à une électrocution, un incendie et/ou de graves blessures. Dépliez le volet sur lequel l’appareil est représenté de manière graphique. Laissez le volet déplié pendant la lecture de la pré- sente notice d’utilisation. Utilisation conforme L’outil électroportatif est conçu pour le vissage et le dévissage des vis ainsi que pour le perçage dans le bois, le métal, le cé- ramique et les matières plastiques. La GSB est également conçue pour le perçage à percussion dans la brique, la maçon- nerie et la pierre naturelle. L’éclairage de cet outil électroportatif est destiné à éclairer l’espace de travail de l’outil. Il n’est pas conçu pour servir de source d’éclairage ambiant dans une pièce. Eléments de l’appareil La numérotation des éléments de l’appareil se réfère à la re- présentation de l’outil électroportatif sur la page graphique. 1 Porte-outil 2 Mandrin automatique 3 Butée de profondeur 4 Poignée supplémentaire (surface de préhension isolante) 5 Partie intermédiaire de la poignée supplémentaire 6 Vis papillon du réglage de la butée de profondeur 7 Bague de présélection du couple 8 Sélecteur du mode d’exploitation 9 Commutateur de vitesse 10 Clip de couleur 11 Clip de ceinture 12 Accu 13 Touche de déverrouillage de l’accumulateur 14 Eclairage 15 LED de la protection contre les surcharges 16 Porte-embout universel* 17 Commutateur du sens de rotation OBJ_BUCH-2671-001.book Page 21 Friday, January 22, 2016 11:09 AM22 | Français 1 609 92A 1RB | (22.1.16) Bosch Power Tools 18 Interrupteur Marche/Arrêt 19 Poignée (surface de préhension isolante) *Les accessoires décrits ou illustrés ne sont pas tous compris dans la fourniture. Vous trouverez les accessoires complets dans notre programme d’accessoires. Caractéristiques techniques Niveau sonore et vibrations Valeurs d’émissions sonores déterminées selon la norme EN 60745-2-1, EN 60745-2-2.

GSR 14,4 VE-EC / GSR 18 VE-EC

La mesure réelle (A) du niveau de pression acoustique de l’outil est en général inférieur à 70 dB(A). Incertitude K =3 dB. Le niveau sonore en fonctionnement peut dépasser 80 dB(A). Porter une protection acoustique !

GSB 14,4 VE-EC / GSB 18 VE-EC

Les mesures réelles (A) des niveaux sonores de l’appareil sont : niveau de pression acoustique 87 dB(A) ; niveau d’intensité acoustique 98 dB(A). Incertitude K=3 dB. Porter une protection acoustique ! Perceuse-visseuse sans fil Perceuse à percussion sans fil

N° d’article 3 601 JF1 0.. 3 601 JF1 1.. 3 601 JF1 2.. 3 601 JF1 3.. Tension nominale V= 14,4 18 14,4 18 Vitesse à vide – 1ère vitesse – 2ème vitesse tr/min tr/min 0–420 0–1900 0–480 0–2100 0–420 0–1900 0–480 0–2100 Nombre de chocs tr/min - - 0–28500 0–31500 Couple maxi. pour vissage tendre selon ISO 5393 Nm 40

Couple max. vissage dur suivant ISO 5393 Nm 70

Ø perçage max. (1ère/2ème vitesse) – Bois – Acier – Maçonnerie

Porte-outil 1,5 – 13 1,5 – 13 1,5 – 13 1,5 – 13 Ø max. de vis mm 10 12 10 12 Poids suivant EPTA-Procedure 01:2014 kg 2,1* 2,2* 2,2* 2,3* Plage de températures autorisées – pendant la charge – pendant le fonctionnement

Chargeurs recommandés AL 18.. GAL 3680 AL 18.. GAL 3680 AL 18.. GAL 3680 AL 18.. GAL 3680 Chargeurs recommandés pour accus inductifs

GAL 18... W GAL 18... W

*selon l’accumulateur utilisé ** performances réduites à des températures <à 0 °C OBJ_BUCH-2671-001.book Page 22 Friday, January 22, 2016 11:09 AMFrançais | 23 Bosch Power Tools 1 609 92A 1RB | (22.1.16) Le niveau d’oscillation indiqué dans ces instructions d’utilisa- tion a été mesuré conformément à la norme EN 60745 et peut être utilisé pour une comparaison d’outils électroportatifs. Il est également approprié pour une estimation préliminaire de la charge vibratoire. Le niveau d’oscillation correspond aux utilisations principales de l’outil électroportatif. Si l’outil électrique est néanmoins utilisé pour d’autres applications, avec différents accessoires ou d’autres outils de travail ou s’il est mal entretenu, le niveau d’oscillation peut être différent. Ceci peut augmenter consi- dérablement la charge vibratoire pendant toute la durée de travail. Pour une estimation précise de la charge vibratoire, il est re- commandé de prendre aussi en considération les périodes pendant lesquelles l’appareil est éteint ou en fonctionnement, mais pas vraiment utilisé. Ceci peut réduire considérable- ment la charge vibratoire pendant toute la durée de travail. Déterminez des mesures de protection supplémentaires pour protéger l’utilisateur des effets des vibrations, telles que par exemple : Entretien de l’outil électrique et des outils de tra- vail, maintenir les mains chaudes, organisation des opéra- tions de travail. Montage Chargement de l’accu Note : L’accu est fourni en état de charge faible. Afin de garan- tir la puissance complète de l’accu, chargez complètement l’accu dans le chargeur avant la première mise en service. La batterie Lithium-ion peut être rechargée à tout moment, sans que sa durée de vie n’en soit réduite. Le fait d’inter- rompre le processus de charge n’endommage pas la batterie. Grâce à la Protection Electronique des Cellules « Electronic Cell Protection (ECP) », l’accu à ions lithium est protégé contre une décharge profonde. Lorsque l’accumulateur est déchargé, l’outil électroportatif s’arrête grâce à un dispositif d’arrêt de protection : L’outil de travail ne tourne plus. Après la mise hors fonctionnement automatique de l’outil électroportatif, n’appuyez plus sur l’interrupteur Marche/Arrêt. Ceci pourrait endommager l’accu. Retirer l’accu L’accu 12 dispose de 2 positions de verrouillage qui doivent éviter que l’accu puisse sortir si l’on appuie sur la touche de déverrouillage de l’accu 13 par mégarde. Tant que l’accu reste en place dans l’outil électroportatif, un ressort le maintient en position. Pour sortir l’accu 12, appuyez sur la touche de déverrouillage 13 et sortez l’accu par l’avant de l’outil électroportatif. Ne for- cez pas. Poignée supplémentaire N’utilisez l’outil électroportatif qu’avec la poignée sup- plémentaire 4. Avant d’effectuer des travaux, assurez-vous que la poi- gnée supplémentaire est bien serrée. Perdre le contrôle de l’outil peut entraîner des blessures. Montage de la poignée supplémentaire Pour ouvrir la poignée supplémentaire, tournez la zone de préhension inférieure de la poignée supplémentaire 4 dans le sens inverse des aiguilles d’une montre. Repoussez la partie intermédiaire de la poignée supplémen- taire 5 et maintenez-la dans cette position. Glissez la poignée supplémentaire au-dessus du mandrin pour la fixer à l’outil électroportatif. Relâchez ensuite la partie intermédiaire 5. Ensuite, resserrez la pièce inférieure de la poignée supplé- mentaire 4 en la tournant dans le sens des aiguilles d’une montre. Pivoter la poignée supplémentaire La poignée supplémentaire 4 peut être basculée dans n’im- porte quelle position, afin d’obtenir une position de travail sûre et peu fatigante. GSR 14,4 VE-EC GSR 18 VE-EC GSB 14,4 VE-EC GSB 18 VE-EC Valeurs totales des vibrations a

(somme vectorielle des trois axes directionnels) et in- certitude K relevées conformément à la norme EN 60745-2-1, EN 60745-2-2. Perçage dans le métal :

Perçage à percussion dans le béton :

< 2,5 1,5 2,5 1,5 12,5 1,5 < 2,5 1,5 2,5 1,5 12,5 1,5 < 2,5 1,5 OBJ_BUCH-2671-001.book Page 23 Friday, January 22, 2016 11:09 AM24 | Français 1 609 92A 1RB | (22.1.16) Bosch Power Tools Tournez la pièce inférieure de la poignée supplémentaire 4 dans le sens inverse des aiguilles d’une montre et orientez la poignée supplémentaire 4 vers la position souhaitée. Ensuite, resserrez la pièce inférieure de la poignée supplémentaire 4 en la tournant dans le sens des aiguilles d’une montre. Réglage de la profondeur de perçage La butée de profondeur 3 permet de déterminer la profon- deur de perçage souhaitée X. Desserrez la vis papillon pour le réglage de la butée de profon- deur 6 et montez la butée de profondeur dans la poignée sup- plémentaire 4. Sortez la butée de profondeur jusqu’à ce que la distance entre la pointe du foret et la pointe de la butée de profondeur cor- responde à la profondeur de perçage souhaitée X. Resserrez fermement la vis papillon de réglage de la butée de profondeur 6. Changement d’outil (voir figure A) Avant d’effectuer des travaux sur l’appareil (p.ex. tra- vaux d’entretien, changement d’outils, etc.) et pour le transporter ou le stocker, retirez l’accu de l’appareil électroportatif. Il y a risque de blessure lorsqu’on appuie par mégarde sur l’interrupteur Marche/Arrêt. Ouvrez le mandrin automatique 2 en le tournant dans le sens de rotation jusqu’à ce que l’outil puisse être monté. Mettez en place l’outil. Tournez fortement à la main la douille du mandrin automa- tique 2 dans le sens de rotation . Le mandrin de perçage se trouve alors verrouillé automatiquement. Aspiration de poussières/de copeaux Les poussières de matières comme les peintures conte- nant du plomb, certaines essences de bois, certains mi- néraux ou métaux peuvent être nuisibles à la santé et peuvent causer des réactions allergiques, des maladies des voies respiratoires et/ou un cancer. Les matériaux contenant de l’amiante ne doivent être travaillés que par des personnes qualifiées. – Veillez à bien aérer la zone de travail. – Il est recommandé de porter un masque respiratoire avec un niveau de filtration de classe P2. Respectez les règlements spécifiques aux matériaux à trai- ter en vigueur dans votre pays. Evitez toute accumulation de poussières à l’emplace- ment de travail. Les poussières peuvent facilement s’en- flammer. Mise en marche Mise en service Montage de l’accu Note : L’utilisation d’accus non appropriés pour votre outil électroportatif peut entraîner des dysfonctionnements ou en- dommager l’outil électroportatif. Mettez le commutateur de sens de rotation 17 en position mé- diane pour éviter une mise en marche non-intentionnée de l’appareil. Montez l’accu chargé 12 dans la poignée jusqu’à ce qu’il s’encliquette de façon perceptible et correcte. Sélection du sens de rotation (voir figure B) Le commutateur de sens de rotation 17 permet d’inverser le sens de rotation de l’outil électroportatif. Ceci n’est cepen- dant pas possible, quand l’interrupteur Marche/Arrêt 18 est en fonction. Rotation droite : Poussez des deux côtés le commuta- teur de sens de rotation 17 jusqu’en butée dans la posi- tion requise . Rotation gauche : Poussez des deux côtés le commuta- teur de sens de rotation 17 jusqu’en butée dans la posi- tion requise . Réglage du mode de fonctionnement Perçage Placez le sélecteur de mode 8 sur le symbole «Perçage». Le vissage Placez le sélecteur de mode 8 sur le symbole « Vissage ». Perçage à percussion (GSB 14,4 VE-EC, GSB 18 VE-EC) Placez le sélecteur de mode 8 sur le symbole «Percussion». Mise en Marche/Arrêt Pour mettre l’outil électroportatif en marche, appuyez sur l’interrupteur Marche/Arrêt 18 et maintenez-le appuyé. La LED 14 s’allume lorsque l’interrupteur Marche/Arrêt 18 est enfoncé à moitié ou complètement et permet d’éclairer l’en- droit de vissage lorsque l’éclairage est mauvais. Afin d’économiser l’énergie, ne mettez l’outil électroportatif en marche que quand vous l’utilisez. Réglage de la vitesse de rotation Il est possible de régler en continu la vitesse de rotation de l’outil électroportatif en fonction de la pression exercée sur l’interrupteur Marche/Arrêt 18. Une pression légère sur l’interrupteur Marche/Arrêt 18 en- traîne une faible vitesse de rotation. Plus la pression aug- mente, plus la vitesse de rotation est élevée. Présélection du couple (pour le mode vissage) A l’aide de la bague de réglage de présélection du couple 7, il est possible de présélectionner le couple nécessaire par 25 étapes. Dès que le couple réglé est atteint, l’outil de travail est arrêté. Sélection mécanique de la vitesse N’actionnez le commutateur de vitesse 9 qu’à l’arrêt to- tal de l’appareil électroportatif. Vitesse 1 : Petites vitesses de rotation ; pour diamètres de perçage im- portants. OBJ_BUCH-2671-001.book Page 24 Friday, January 22, 2016 11:09 AMFrançais | 25 Bosch Power Tools 1 609 92A 1RB | (22.1.16) Vitesse 2 : Plage de vitesse de rotation élevée ; pour petits diamètres de perçage. Protection contre surcharge en fonction de la tempéra- ture Si l’outil électroportatif est utilisé de manière conforme, tout risque de surcharge est exclu. En cas de trop forte sollicitation de l’outil ou de surchauffe de l’accu, il y a soit réduction de la puissance, soit arrêt automatique de l’outil électroportatif. L’outil électroportatif se remet à fonctionner à pleine puis- sance dès que la température de l’accu repasse dans la plage des températures admissibles. La surcharge de l’outil électroportatif est signalée par l’allu- mage en rouge de la LED 15 de la protection contre les sur- charges. L’extinction de la LED 15 indique que l’accu de l’outil électroportatif se trouve à nouveau dans la plage de tempéra- tures admissible. Protection contre une décharge profonde Grâce à la Protection Electronique des Cellules « Electronic Cell Protection (ECP) », l’accu à ions lithium est protégé contre une décharge profonde. Lorsque l’accumulateur est déchargé, l’outil électroportatif s’arrête grâce à un dispositif d’arrêt de protection : L’outil de travail ne tourne plus. Dispositif d’arrêt rapide Le dispositif d’arrêt rapide permet de mieux contrôler l’outil électroportatif. Une rotation imprévue de l’outil électroporta- tif autour de l’axe de perçage arrête l’outil. La LED sur l’outil électroportatif clignote indiquant l’arrêt ra- pide. Pour la remise en marche, relâchez l’interrupteur Marche/Arrêt puis actionnez-le à nouveau. L’arrêt rapide ne peut se déclencher que quand l’outil électroportatif fonctionne à la vitesse maximale et qu’il peut tourner librement autour de l’axe du foret. Sélec- tionnez pour cela une position de travail appropriée. L’ar- rêt rapide ne peut sinon pas fonctionner. Instructions d’utilisation Ne posez l’outil électroportatif sur la vis que lorsqu’il est arrêté. Les outils de travail en rotation peuvent glisser. Pour retirer un embout de vissage ou le porte-embout univer- sel, il est permis de s’aider d’un outil. Clip pour fixation sur ceinture Avec le clip de ceinture 11, l’appareil électroportatif peut être accroché à une ceinture par ex. Vous avez donc les deux mains libres et l’appareil électroportatif est à tout temps à portée de main. Clip de couleur (voir figure D) Le clip de couleur 10 permet un marquage individuel de l’outil électroportatif. Entretien et Service Après-Vente Nettoyage et entretien Avant d’effectuer des travaux sur l’appareil (p.ex. tra- vaux d’entretien, changement d’outils, etc.) et pour le transporter ou le stocker, retirez l’accu de l’appareil électroportatif. Il y a risque de blessure lorsqu’on appuie par mégarde sur l’interrupteur Marche/Arrêt. Veillez à ce que l’outil électroportatif ainsi que les ouïes de ventilation soient toujours propres afin d’obtenir un travail impeccable et sûr. Au cas où l’accu ne fonctionnerait plus, veuillez vous adresser à une station de Service Après-Vente agréée pour outillage Bosch. Service Après-Vente et Assistance Notre Service Après-Vente répond à vos questions concer- nant la réparation et l’entretien de votre produit et les pièces de rechange. Vous trouverez des vues éclatées ainsi que des informations concernant les pièces de rechange également sous : www.bosch-pt.com Les conseillers techniques et assistants Bosch sont à votre disposition pour répondre à vos questions concernant nos produits et leurs accessoires. Pour toute demande de renseignement ou commande de pièces de rechange, précisez-nous impérativement le numéro d’article à dix chiffres indiqué sur la plaque signalétique du produit. France Passez votre commande de pièces détachées directement en ligne sur notre site www.bosch-pt.fr. Vous êtes un utilisateur, contactez : Le Service Clientèle Bosch Outillage Electroportatif Tel. : 0811 360122 (coût d’une communication locale) Fax : (01) 49454767 E-Mail : contact.outillage-electroportatif@fr.bosch.com Vous êtes un revendeur, contactez : Robert Bosch (France) S.A.S. Service Après-Vente Electroportatif 126, rue de Stalingrad 93705 DRANCY Cédex Tel. : (01) 43119006 Fax : (01) 43119033 E-Mail : sav.outillage-electroportatif@fr.bosch.com Belgique, Luxembourg Tel. : +32 2 588 0589 Fax : +32 2 588 0595 E-Mail : outillage.gereedschap@be.bosch.com Suisse Passez votre commande de pièces détachées directement en ligne sur notre site www.bosch-pt.com/ch/fr. Tel. : (044) 8471512 Fax : (044) 8471552 E-Mail : Aftersales.Service@de.bosch.com OBJ_BUCH-2671-001.book Page 25 Friday, January 22, 2016 11:09 AM26 | Español 1 609 92A 1RB | (22.1.16) Bosch Power Tools Transport Les batteries Lithium-ion sont soumises aux règlements de transport des matières dangereuses. L’utilisateur peut trans- porter les batteries par voie routière sans mesures supplé- mentaires. Lors d’une expédition par tiers (par ex. : transport aérien ou entreprise de transport), les mesures à prendre spécifiques à l’emballage et au marquage doivent être observées. Dans un tel cas, lors de la préparation de l’envoi, il est impératif de faire appel à un expert en transport des matières dange- reuses. N’expédiez les accus que si le carter n’est pas endommagé. Recouvrez les contacts non protégés et emballez l’accu de manière à ce qu’il ne puisse pas se déplacer dans l’emballage. Veuillez également respecter les règlementations supplémen- taires éventuellement en vigueur. Élimination des déchets Les outils électroportatifs et les accus, ainsi que leurs accessoires et emballages, doivent pouvoir suivre chacun une voie de recyclage appropriée. Ne jetez pas les outils électroportatifs et les accus/piles avec les ordures ménagères ! Seulement pour les pays de l’Union Européenne : Conformément à la directive européenne 2012/19/UE, les équipements électriques dont on ne peut plus se servir, et conformé- ment à la directive européenne 2006/66/CE, les accus/piles usés ou dé- fectueux doivent être isolés et suivre une voie de recyclage appropriée. Les batteries/piles dont on ne peut plus se servir peuvent être déposées directement auprès de : Suisse Batrec AG 3752 Wimmis BE Batteries/piles : Lithium ion : Respectez les indications données dans le chapitre « Transport », page 26. Sous réserve de modifications. Español Instrucciones de seguridad Advertencias de peligro generales para herra- mientas eléctricas Lea íntegramente estas adverten- cias de peligro e instrucciones. En caso de no atenerse a las advertencias de peligro e instruccio- nes siguientes, ello puede ocasionar una descarga eléctrica, un incendio y/o lesión grave. Guardar todas las advertencias de peligro e instrucciones para futuras consultas. El término herramienta eléctrica empleado en las siguientes advertencias de peligro se refiere a herramientas eléctricas de conexión a la red (con cable de red) y a herramientas eléc- tricas accionadas por acumulador (o sea, sin cable de red). Seguridad del puesto de trabajo Mantenga limpio y bien iluminado su puesto de trabajo. El desorden o una iluminación deficiente en las áreas de trabajo pueden provocar accidentes. No utilice la herramienta eléctrica en un entorno con peligro de explosión, en el que se encuentren combus- tibles líquidos, gases o material en polvo. Las herra- mientas eléctricas producen chispas que pueden llegar a inflamar los materiales en polvo o vapores. Mantenga alejados a los niños y otras personas de su puesto de trabajo al emplear la herramienta eléctrica. Una distracción le puede hacer perder el control sobre la herramienta eléctrica. Seguridad eléctrica El enchufe de la herramienta eléctrica debe correspon- der a la toma de corriente utilizada. No es admisible modificar el enchufe en forma alguna. No emplear adaptadores en herramientas eléctricas dotadas con una toma de tierra. Los enchufes sin modificar adecuados a las respectivas tomas de corriente reducen el riesgo de una descarga eléctrica. Evite que su cuerpo toque partes conectadas a tierra como tuberías, radiadores, cocinas y refrigeradores. El riesgo a quedar expuesto a una sacudida eléctrica es ma- yor si su cuerpo tiene contacto con tierra. No exponga la herramienta eléctrica a la lluvia y evite que penetren líquidos en su interior. Existe el peligro de recibir una descarga eléctrica si penetran ciertos líquidos en la herramienta eléctrica. No utilice el cable de red para transportar o colgar la herramienta eléctrica, ni tire de él para sacar el enchu- fe de la toma de corriente. Mantenga el cable de red alejado del calor, aceite, esquinas cortantes o piezas móviles. Los cables de red dañados o enredados pueden provocar una descarga eléctrica. Al trabajar con la herramienta eléctrica a la intemperie utilice solamente cables de prolongación apropiados para su uso en exteriores. La utilización de un cable de ADVERTENCIA OBJ_BUCH-2671-001.book Page 26 Friday, January 22, 2016 11:09 AMEspañol | 27 Bosch Power Tools 1 609 92A 1RB | (22.1.16) prolongación adecuado para su uso en exteriores reduce el riesgo de una descarga eléctrica. Si fuese imprescindible utilizar la herramienta eléctri- ca en un entorno húmedo, es necesario conectarla a través de un fusible diferencial. La aplicación de un fusi- ble diferencial reduce el riesgo a exponerse a una descarga eléctrica. Seguridad de personas Esté atento a lo que hace y emplee la herramienta eléc- trica con prudencia. No utilice la herramienta eléctrica si estuviese cansado, ni tampoco después de haber consumido alcohol, drogas o medicamentos. El no estar atento durante el uso de la herramienta eléctrica puede provocarle serias lesiones. Utilice un equipo de protección personal y en todo caso unas gafas de protección. El riesgo a lesionarse se reduce considerablemente si, dependiendo del tipo y la aplicación de la herramienta eléctrica empleada, se utiliza un equipo de protección adecuado como una mascarilla antipolvo, zapatos de seguridad con suela antideslizante, casco, o protectores auditivos. Evite una puesta en marcha fortuita. Asegurarse de que la herramienta eléctrica esté desconectada antes de conectarla a la toma de corriente y/o al montar el acumulador, al recogerla, y al transportarla. Si trans- porta la herramienta eléctrica sujetándola por el interrup- tor de conexión/desconexión, o si alimenta la herramienta eléctrica estando ésta conectada, ello puede dar lugar a un accidente. Retire las herramientas de ajuste o llaves fijas antes de conectar la herramienta eléctrica. Una herramienta de ajuste o llave fija colocada en una pieza rotante puede pro- ducir lesiones al poner a funcionar la herramienta eléctrica. Evite posturas arriesgadas. Trabaje sobre una base fir- me y mantenga el equilibrio en todo momento. Ello le permitirá controlar mejor la herramienta eléctrica en caso de presentarse una situación inesperada. Lleve puesta una vestimenta de trabajo adecuada. No utilice vestimenta amplia ni joyas. Mantenga su pelo, vestimenta y guantes alejados de las piezas móviles. La vestimenta suelta, el pelo largo y las joyas se pueden en- ganchar con las piezas en movimiento. Siempre que sea posible utilizar unos equipos de aspi- ración o captación de polvo, asegúrese que éstos estén montados y que sean utilizados correctamente. El em- pleo de estos equipos reduce los riesgos derivados del pol- vo. Uso y trato cuidadoso de herramientas eléctricas No sobrecargue la herramienta eléctrica. Use la herra- mienta eléctrica prevista para el trabajo a realizar. Con la herramienta adecuada podrá trabajar mejor y más segu- ro dentro del margen de potencia indicado. No utilice herramientas eléctricas con un interruptor defectuoso. Las herramientas eléctricas que no se pue- dan conectar o desconectar son peligrosas y deben hacer- se reparar. Saque el enchufe de la red y/o desmonte el acumulador antes de realizar un ajuste en la herramienta eléctrica, cambiar de accesorio o al guardar la herramienta eléc- trica. Esta medida preventiva reduce el riesgo a conectar accidentalmente la herramienta eléctrica. Guarde las herramientas eléctricas fuera del alcance de los niños. No permita la utilización de la herramienta eléctrica a aquellas personas que no estén familiariza- das con su uso o que no hayan leído estas instruccio- nes. Las herramientas eléctricas utilizadas por personas inexpertas son peligrosas. Cuide la herramienta eléctrica con esmero. Controle si funcionan correctamente, sin atascarse, las partes mó- viles de la herramienta eléctrica, y si existen partes ro- tas o deterioradas que pudieran afectar al funciona- miento de la herramienta eléctrica. Haga reparar estas piezas defectuosas antes de volver a utilizar la herra- mienta eléctrica. Muchos de los accidentes se deben a herramientas eléctricas con un mantenimiento deficiente. Mantenga los útiles limpios y afilados. Los útiles mante- nidos correctamente se dejan guiar y controlar mejor. Utilice la herramienta eléctrica, accesorios, útiles, etc. de acuerdo a estas instrucciones, considerando en ello las condiciones de trabajo y la tarea a realizar. El uso de herramientas eléctricas para trabajos diferentes de aque- llos para los que han sido concebidas puede resultar peli- groso. Trato y uso cuidadoso de herramientas accionadas por acumulador Solamente cargar los acumuladores con los cargadores recomendados por el fabricante. Existe un riesgo de in- cendio al intentar cargar acumuladores de un tipo diferen- te al previsto para el cargador. Solamente emplee los acumuladores previstos para la herramienta eléctrica. El uso de otro tipo de acumulado- res puede provocar daños e incluso un incendio. Si no utiliza el acumulador, guárdelo separado de clips, monedas, llaves, clavos, tornillos o demás objetos me- tálicos que pudieran puentear sus contactos. El corto- circuito de los contactos del acumulador puede causar quemaduras o un incendio. La utilización inadecuada del acumulador puede provo- car fugas de líquido. Evite el contacto con él. En caso de un contacto accidental enjuagar el área afectada con abundante agua. En caso de un contacto con los ojos re- curra además inmediatamente a un médico. El líquido del acumulador puede irritar la piel o producir quemaduras. Servicio Únicamente haga reparar su herramienta eléctrica por un profesional, empleando exclusivamente piezas de repuesto originales. Solamente así se mantiene la seguri- dad de la herramienta eléctrica. OBJ_BUCH-2671-001.book Page 27 Friday, January 22, 2016 11:09 AM28 | Español 1 609 92A 1RB | (22.1.16) Bosch Power Tools Instrucciones de seguridad para taladradoras y atornilladoras

< 2,5 1,5 2,5 1,5 12,5 1,5- < 2,5 1,5 2,5 1,5 12,5 1,5- < 2,5 1,5

< 2,5 1,5 2,5 1,5 12,5 1,5- < 2,5 1,5 2,5 1,5 12,5 1,5- < 2,5 1,5
