ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ GSR 18 VEEC BOSCH

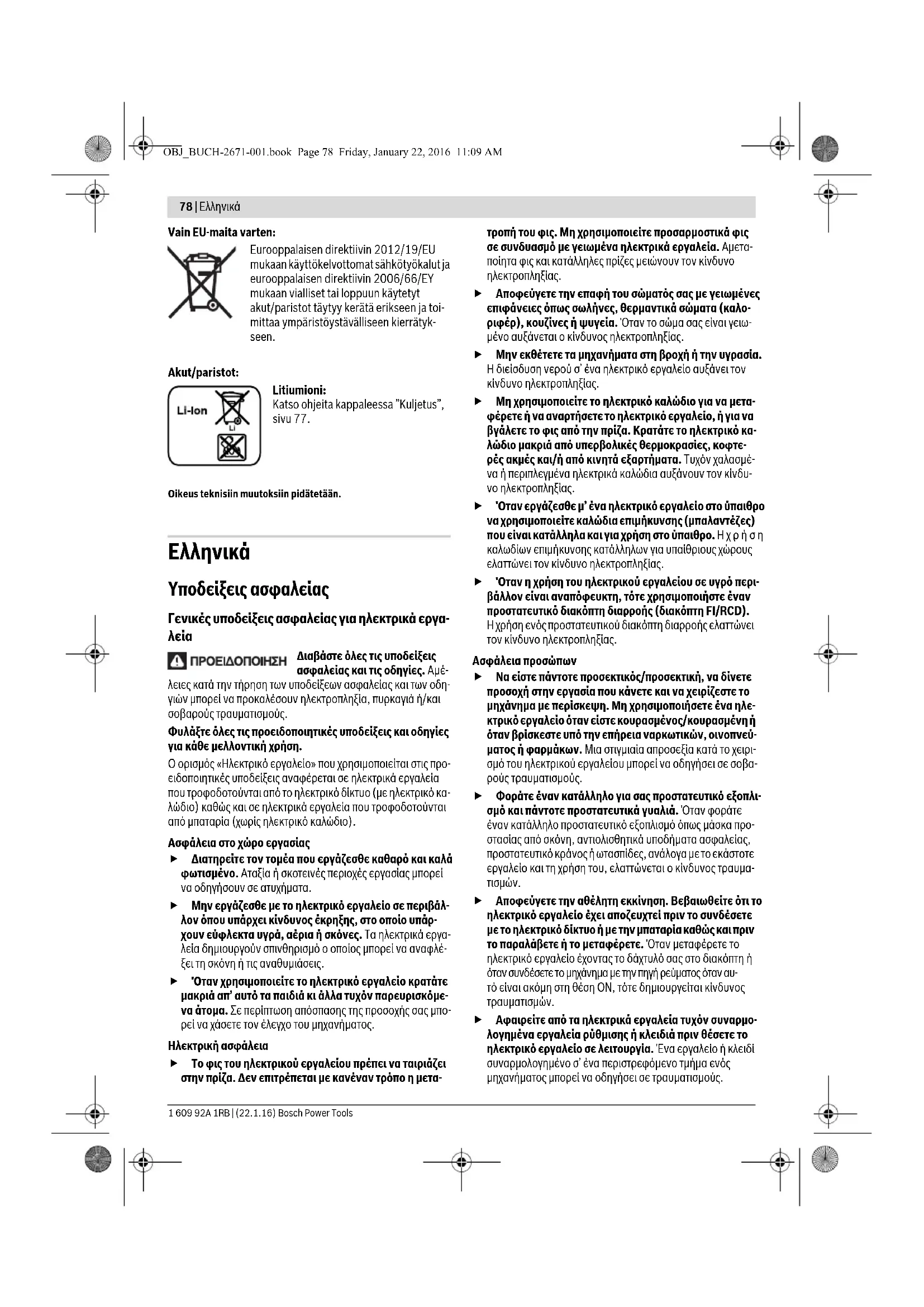

Υποδείξεις ασφαλείας Γενικές υποδείξεις ασφαλείας για ηλεκτρικά εργα-

Διαβάστε όλες τις υποδείξεις ασφαλείας και τις οδηγίες. Αμέ- λειες κατά την τήρηση των υποδείξεων ασφαλείας και των οδη- γιών μπορεί να προκαλέσουν ηλεκτροπληξία, πυρκαγιά ή/και σοβαρούς τραυματισμούς. Φυλάξτε όλες τις προειδοποιητικές υποδείξεις και οδηγίες για κάθε μελλοντική χρήση. Ο ορισμός «Ηλεκτρικό εργαλείο» που χρησιμοποιείται στις προ- ειδοποιητικές υποδείξεις αναφέρεται σε ηλεκτρικά εργαλεία που τροφοδοτούνται από το ηλεκτρικό δίκτυο (με ηλεκτρικό κα- λώδιο) καθώς και σε ηλεκτρικά εργαλεία που τροφοδοτούνται από μπαταρία (χωρίς ηλεκτρικό καλώδιο). Ασφάλεια στο χώρο εργασίας Διατηρείτε τον τομέα που εργάζεσθε καθαρό και καλά φωτισμένο. Αταξία ή σκοτεινές περιοχές εργασίας μπορεί να οδηγήσουν σε ατυχήματα. Μην εργάζεσθε με το ηλεκτρικό εργαλείο σε περιβάλ- λον όπου υπάρχει κίνδυνος έκρηξης, στο οποίο υπάρ- χουν εύφλεκτα υγρά, αέρια ή σκόνες. Τα ηλεκτρικά εργα- λεία δημιουργούν σπινθηρισμό ο οποίος μπορεί να αναφλέ- ξει τη σκόνη ή τις αναθυμιάσεις. Όταν χρησιμοποιείτε το ηλεκτρικό εργαλείο κρατάτε μακριά απ’ αυτό τα παιδιά κι άλλα τυχόν παρευρισκόμε- να άτομα. Σε περίπτωση απόσπασης της προσοχής σας μπο- ρεί να χάσετε τον έλεγχο του μηχανήματος. Ηλεκτρική ασφάλεια Το φις του ηλεκτρικού εργαλείου πρέπει να ταιριάζει στην πρίζα. Δεν επιτρέπεται με κανέναν τρόπο η μετα- τροπή του φις. Μη χρησιμοποιείτε προσαρμοστικά φις σε συνδυασμό με γειωμένα ηλεκτρικά εργαλεία. Αμετα- ποίητα φις και κατάλληλες πρίζες μειώνουν τον κίνδυνο ηλεκτροπληξίας. Αποφεύγετε την επαφή του σώματός σας με γειωμένες επιφάνειες όπως σωλήνες, θερμαντικά σώματα (καλο- ριφέρ), κουζίνες ή ψυγεία. Όταν το σώμα σας είναι γειω- μένο αυξάνεται ο κίνδυνος ηλεκτροπληξίας. Μην εκθέτετε τα μηχανήματα στη βροχή ή την υγρασία. Η διείσδυση νερού σ’ ένα ηλεκτρικό εργαλείο αυξάνει τον κίνδυνο ηλεκτροπληξίας. Μη χρησιμοποιείτε το ηλεκτρικό καλώδιο για να μετα- φέρετε ή να αναρτήσετε το ηλεκτρικό εργαλείο, ή για να βγάλετε το φις από την πρίζα. Κρατάτε το ηλεκτρικό κα- λώδιο μακριά από υπερβολικές θερμοκρασίες, κοφτε- ρές ακμές και/ή από κινητά εξαρτήματα. Τυχόν χαλασμέ- να ή περιπλεγμένα ηλεκτρικά καλώδια αυξάνουν τον κίνδυ- νο ηλεκτροπληξίας. Όταν εργάζεσθε μ’ ένα ηλεκτρικό εργαλείο στο ύπαιθρο να χρησιμοποιείτε καλώδια επιμήκυνσης (μπαλαντέζες) που είναι κατάλληλα και για χρήση στο ύπαιθρο. Ηχρήση καλωδίων επιμήκυνσης κατάλληλων για υπαίθριους χώρους ελαττώνει τον κίνδυνο ηλεκτροπληξίας. Όταν η χρήση του ηλεκτρικού εργαλείου σε υγρό περι- βάλλον είναι αναπόφευκτη, τότε χρησιμοποιήστε έναν προστατευτικό διακόπτη διαρροής (διακόπτη FI/RCD). Η χρήση ενός προστατευτικού διακόπτη διαρροής ελαττώνει τον κίνδυνο ηλεκτροπληξίας. Ασφάλεια προσώπων Να είστε πάντοτε προσεκτικός/προσεκτική, να δίνετε προσοχή στην εργασία που κάνετε και να χειρίζεστε το μηχάνημα με περίσκεψη. Μη χρησιμοποιήσετε ένα ηλε- κτρικό εργαλείο όταν είστε κουρασμένος/κουρασμένη ή όταν βρίσκεστε υπό την επήρεια ναρκωτικών, οινοπνεύ- ματος ή φαρμάκων. Μια στιγμιαία απροσεξία κατά το χειρι- σμό του ηλεκτρικού εργαλείου μπορεί να οδηγήσει σε σοβα- ρούς τραυματισμούς. Φοράτε έναν κατάλληλο για σας προστατευτικό εξοπλι- σμό και πάντοτε προστατευτικά γυαλιά. Όταν φοράτε έναν κατάλληλο προστατευτικό εξοπλισμό όπως μάσκα προ- στασίας από σκόνη, αντιολισθητικά υποδήματα ασφαλείας, προστατευτικό κράνος ή ωτασπίδες, ανάλογα με το εκάστοτε εργαλείο και τη χρήση του, ελαττώνεται ο κίνδυνος τραυμα-

Αποφεύγετε την αθέλητη εκκίνηση. Βεβαιωθείτε ότι το ηλεκτρικό εργαλείο έχει αποζευχτεί πριν το συνδέσετε με το ηλεκτρικό δίκτυο ή με την μπαταρία καθώς και πριν το παραλάβετε ή το μεταφέρετε. Όταν μεταφέρετε το ηλεκτρικό εργαλείο έχοντας το δάχτυλό σας στο διακόπτη ή όταν συνδέσετε το μηχάνημα με την πηγή ρεύματος όταν αυ- τό είναι ακόμη στη θέση ΟΝ, τότε δημιουργείται κίνδυνος τραυματισμών. Αφαιρείτε από τα ηλεκτρικά εργαλεία τυχόν συναρμο- λογημένα εργαλεία ρύθμισης ή κλειδιά πριν θέσετε το ηλεκτρικό εργαλείο σε λειτουργία. Ένα εργαλείο ή κλειδί συναρμολογημένο σ’ ένα περιστρεφόμενο τμήμα ενός μηχανήματος μπορεί να οδηγήσει σε τραυματισμούς. OBJ_BUCH-2671-001.book Page 78 Friday, January 22, 2016 11:09 AMEλληνικά | 79 Bosch Power Tools 1 609 92A 1RB | (22.1.16) Μην υπερεκτιμάτε τον εαυτό σας. Φροντίζετε για την ασφαλή στάση του σώματός σας και διατηρείτε πάντοτε την ισορροπία σας. Έτσι μπορείτε να ελέγξετε καλύτερα το μηχάνημα σε περιπτώσεις απροσδόκητων περιστάσεων. Φοράτε κατάλληλα ενδύματα. Μη φοράτε φαρδιά ρού- χα ή κοσμήματα. Κρατάτε τα μαλλιά σας, τα ρούχα σας και τα γάντια σας μακριά από κινούμενα εξαρτήματα. Χα- λαρή ενδυμασία, κοσμήματα ή μακριά μαλλιά μπορεί να εμπλακούν στα κινούμενα εξαρτήματα. Όταν υπάρχει η δυνατότητα συναρμολόγησης διατάξε- ων αναρρόφησης ή συλλογής σκόνης, βεβαιωθείτε ότι αυτές είναι συνδεμένες με το μηχάνημα καθώς και ότι χρησιμοποιούνται σωστά. Η χρήση μιας αναρρόφησης σκόνης μπορεί να ελαττώσει τον κίνδυνο που προκαλείται από τη σκόνη. Επιμελής χειρισμός και χρήση ηλεκτρικών εργαλείων Μην υπερφορτώνετε το μηχάνημα. Χρησιμοποιείτε για την εκάστοτε εργασία το ηλεκτρικό εργαλείο που προορίζεται γι’ αυτήν. Με το κατάλληλο ηλεκτρικό εργα- λείο εργάζεστε καλύτερα και ασφαλέστερα στην αναφερό- μενη περιοχή ισχύος. Μη χρησιμοποιήσετε ποτέ ένα μηχάνημα που έχει χαλα- σμένο διακόπτη. Ένα ηλεκτρικό εργαλείο που δεν μπορείτε πλέον να το θέσετε σε λειτουργία και/ή εκτός λειτουργίας εί- ναι επικίνδυνο και πρέπει να επισκευαστεί. Βγάλτε το φις από την πρίζα και/ή αφαιρέστε την μπατα- ρία πριν διεξάγετε στο μηχάνημα μια οποιαδήποτε εργα- σία ρύθμισης, πριν αλλάξετε ένα εξάρτημα ή όταν πρό- κειται να διαφυλάξετε/να αποθηκεύσετε το μηχάνημα. Αυτά τα προληπτικά μέτρα ασφαλείας μειώνουν τον κίνδυνο από τυχόν αθέλητη εκκίνηση του ηλεκτρικού εργαλείου. Διαφυλάγετε τα ηλεκτρικά εργαλεία που δε χρησιμοποι- είτε μακριά από παιδιά. Μην επιτρέψετε τη χρήση του μηχανήματος σε άτομα που δεν είναι εξοικειωμένα μ’ αυτό ή δεν έχουν διαβάσει τις παρούσες οδηγίες. Τα ηλε- κτρικά εργαλεία είναι επικίνδυνα όταν χρησιμοποιούνται από άπειρα πρόσωπα. Να περιποιείστε προσεκτικά το ηλεκτρικό εργαλείο. Ελέγχετε, αν τα κινούμενα εξαρτήματα λειτουργούν άψογα, χωρίς να μπλοκάρουν, ή μήπως έχουν σπάσει ή φθαρεί τυχόν εξαρτήματα τα οποία επηρεάζουν τον τρό- πο λειτουργίας του ηλεκτρικού εργαλείου. Δώστε αυτά τα χαλασμένα εξαρτήματα για επισκευή πριν τα ξανα- χρησιμοποιήσετε. Η κακή συντήρηση των ηλεκτρικών ερ- γαλείων αποτελεί αιτία πολλών ατυχημάτων. Διατηρείτε τα εργαλεία κοπής κοφτερά και καθαρά. Προσεκτικά συντηρημένα κοπτικά εργαλεία σφηνώνουν δυσκολότερα και οδηγούνται ευκολότερα. Χρησιμοποιείτε τα ηλεκτρικά εργαλεία, εξαρτήματα, πα- ρελκόμενα εργαλεία κτλ. σύμφωνα με τις παρούσες οδηγίες. Λαμβάνετε επίσης υπόψη σας τις εκάστοτε συν- θήκες και την υπό εκτέλεση εργασία. Η χρησιμοποίηση των ηλεκτρικών εργαλείων για εργασίες που δεν προβλέπο- νται γι’ αυτά μπορεί να δημιουργήσει επικίνδυνες καταστά-

Προσεκτικός χειρισμός και χρήση εργαλείων μπαταρίας Φορτίζετε τις μπαταρίες μόνο με φορτιστές που προτεί- νονται από τον κατασκευαστή. Ένας φορτιστής που είναι κατάλληλος μόνο για ένα συγκεκριμένο τύπο μπαταριών δη- μιουργεί κίνδυνο πυρκαγιάς όταν χρησιμοποιηθεί για άλλες

Χρησιμοποιείτε στα ηλεκτρικά εργαλεία μόνο μπαταρίες που προορίζονται γι’ αυτά. Η χρήση άλλων μπαταριών μπο- ρεί να οδηγήσει σε τραυματισμούς και να δημιουργήσει κίν- δυνο πυρκαγιάς. Κρατάτε τις μπαταρίες που δε χρησιμοποιείτε μακριά από συνδετήρες χαρτιών, νομίσματα, κλειδιά, καρφιά, βίδες κι άλλα μικρά μεταλλικά αντικείμενα που μπορούν να βραχυκυκλώσουν τις επαφές της μπαταρίας. Ένα βραχυκύκλωμα των επαφών της μπαταρίας μπορεί να προκα- λέσει τραυματισμούς ή φωτιά. Μια τυχόν εσφαλμένη χρήση μπορεί να οδηγήσει σε δι- αρροή υγρών από την μπαταρία. Αποφεύγετε κάθε επα- φή μ’ αυτά. Σε περίπτωση τυχαίας επαφής ξεπλύνετε κα- λά με νερό. Σε περίπτωση που τα υγρά θα έρθουν σε επα- φή με τα μάτια, πρέπει να ζητήσετε επίσης και ιατρική βοήθεια. Διαρρέοντα υγρά μπαταρίας μπορεί να οδηγήσουν σε ερεθισμούς του δέρματος ή σε εγκαύματα. Service Δώστε το ηλεκτρικό εργαλείο σας για επισκευή από άρι- στα εκπαιδευμένο προσωπικό και με γνήσια ανταλλακτι- κά. Έτσι εξασφαλίζετε τη διατήρηση της ασφάλειας του μη-

Υποδείξεις ασφαλείας για δράπανα και κατσαβίδια

GSB 14,4 VE-EC/GSB 18 VE-EC

Να φοράτε ωτασπίδες όταν τρυπάτε με κρούση. Η επί- δραση του θορύβου μπορεί να προκαλέσει απώλεια της ακο-

Να κρατάτε το ηλεκτρικό εργαλείο μόνο από τις μονωμέ- νες επιφάνειες συγκράτησης όταν υπάρχει κίνδυνος το εργαλείο ή η βίδα να έρθει σε επαφή με μη ορατούς ηλε- κτροφόρους αγωγούς. H επαφή με έναν ηλεκτροφόρο αγωγό μπορεί να θέσει τα μεταλλικά μέρη του ηλεκτρικού εργαλείου επίσης υπό τάση και προκαλέσει έτσι ηλεκτρο-

Να χρησιμοποιείτε τις πρόσθετες λαβές που ενδεχομέ- νως συνοδεύουν το μηχάνημα. Η απώλεια του ελέγχου μπορεί να οδηγήσει σε τραυματισμούς. Χρησιμοποιείτε κατάλληλες ανιχνευτικές συσκευές για να εντοπίσετε τυχόν μη ορατές τροφοδοτικές γραμμές ή συμβουλευτείτε την τοπική επιχείρηση παροχής ενέρ- γειας. Η επαφή με ηλεκτρικές γραμμές μπορεί να οδηγήσει σε πυρκαγιά και ηλεκτροπληξία. Τυχόν βλάβη ενός αγωγού αερίου (γκαζιού) μπορεί να προκαλέσει έκρηξη. Το τρύπημα ενός υδροσωλήνα προκαλεί υλικές ζημιές. Διακόψτε αμέσως τη λειτουργία του ηλεκτρικού εργα- λείου όταν μπλοκάρει το εργαλείο. Να υπολογίζετε πά- ντοτε με υψηλές αντιδραστικές ροπές που μπορεί να OBJ_BUCH-2671-001.book Page 79 Friday, January 22, 2016 11:09 AM80 | Eλληνικά 1 609 92A 1RB | (22.1.16) Bosch Power Tools προκαλέσουν κλότσημα. Το εργαλείο μπλοκάρει όταν: – το ηλεκτρικό εργαλείο φορτωθεί υπερβολικά ή – το εργαλείο λοξεύσει μέσα στο υπό κατεργασία τεμάχιο. Κρατάτε καλά το ηλεκτρικό εργαλείο. Όταν βιδώνετε ή λύνετε βίδες μπορεί να εμφανιστούν πρόσκαιρα αντιδραστι- κές ροπές (κλοτσήματα). Όταν εργάζεσθε να κρατάτε το ηλεκτρικό εργαλείο κα- λά και με τα δυο σας χέρια και να φροντίζετε για την ασφαλή θέση του σώματός σας. Το ηλεκτρικό εργαλείο οδηγείται ασφαλέστερα όταν το κρατάτε και με τα δυο σας

Ασφαλίζετε το υπό κατεργασία τεμάχιο. Ένα υπό κατερ- γασία τεμάχιο συγκρατιέται ασφαλέστερα με μια διάταξη σύ- σφιγξης ή με μια μέγγενη παρά με το χέρι σας. Πριν αποθέσετε το ηλεκτρικό εργαλείο περιμένετε πρώ- τα να σταματήσει εντελώς να κινείται. Το τοποθετημένο εξάρτημα μπορεί να σφηνώσει και να οδηγήσει στην απώ- λεια του ελέγχου του ηλεκτρικού εργαλείου. Μην ανοίγετε την μπαταρία. Υπάρχει κίνδυνος βραχυκυ-

Να προστατεύετε την μπαταρία από υπερβολικές θερμοκρασίες, π.χ. ακόμη και από συνεχή ηλια- κή ακτινοβολία, φωτιά, νερό και υγρασία. Υπάρ- χει κίνδυνος έκρηξης. Σε περίπτωση βλάβης ή/και αντικανονικής χρήσης της μπαταρίας μπορεί να εξέλθουν αναθυμιάσεις από την μπαταρία. Αφήστε να μπει φρέσκος αέρας και επισκε- φτείτε ένα γιατρό αν αισθανθείτε ενοχλήσεις. Οι ανα- θυμιάσεις μπορεί να ερεθίσουν τις αναπνευστικές οδούς. Να χρησιμοποιείτε την μπαταρία μόνο σε συνδυασμό με το ηλεκτρικό εργαλείο σας από την Bosch. Μόνο έτσι προστατεύεται η μπαταρία από μια τυχόν επικίνδυνη υπερ-

H μπαταρία μπορεί να υποστεί ζημιά από αιχμηρά αντι- κείμενα, όπως π.χ. καρφί ή κατσαβίδι ή από εξωτερική άσκηση δύναμης. Μπορεί να προκληθεί ένα εσωτερικό βραχυκύκλωμα με αποτέλεσμα την ανάφλεξη, την εμφάνιση καπνού, την έκρηξη ή την υπερθέρμανση της μπαταρίας. Η μπαταρία παραδίδεται μερικώς φορτισμένη. Για να εξασφαλίσετε την πλήρη απόδοση της μπαταρίας πρέπει να την φορτίσετε τελείως πριν την χρησιμοποιήσετε για πρώτη φορά. Διαβάστε τις οδηγίες χειρισμού του φορτιστή. Ο χειρισμός του διακόπτη επιλογής ταχυτήτων επιτρέπε- ται μόνο όταν το ηλεκτρικό εργαλείο δεν κινείται. Να ωθείτε το διακόπτη αλλαγής ταχύτητας ή, ανάλογα, να γυρίζετε το διακόπτη επιλογής τρόπων λειτουργίας πάντα τέρμα. Διαφορετικά μπορεί να υποστεί βλάβη το ηλε- κτρικό εργαλείο. Πριν διεξάγετε οποιαδήποτε εργασία στο ίδιο το ηλε- κτρικό εργαλείο (π. χ. συντήρηση, αλλαγή εργαλείου κτλ.) καθώς και όταν πρόκειται να το μεταφέρετε θέστε το διακόπτη αλλαγής φοράς περιστροφής στη μεσαία θέση. Σε περίπτωση αθέλητης ενεργοποίησης του διακόπτη ON/OFF υπάρχει κίνδυνος τραυματισμού. Περιγραφή του προϊόντος και της ισχύ-

Διαβάστε όλες τις υποδείξεις ασφαλείας και τις οδηγίες. Αμέλειες κατά την τήρηση των υποδείξεων ασφαλείας και των οδηγιών μπορεί να προκαλέσουν ηλεκτροπληξία, πυρκαγιά ή/και σοβαρούς τραυματισμούς. Παρακαλούμε ανοίξτε τη διπλωμένη σελίδα με την απεικόνιση της συσκευής κι αφήστε την ανοιχτή όσο θα διαβάζετε τις οδη- γίες χειρισμού. Χρήση σύμφωνα με τον προορισμό Το ηλεκτρικό εργαλείο προορίζεται για το βίδωμα και τη λύση βιδών καθώς και για το τρύπημα σε ξύλα, μέταλλα και σε κερα- μικά και πλαστικά υλικά. Το GSB προορίζεται επίσης και για τρύ- πημα με κρούση σε τούβλα, τοίχους και πετρώματα. Το φως αυτού του ηλεκτρικού εργαλείου προορίζεται για τον απευθείας φωτισμό της περιοχής εργασίας του ηλεκτρικού ερ- γαλείου και δεν είναι κατάλληλο για φωτισμό χώρου στο σπίτι. Απεικονιζόμενα στοιχεία Η απαρίθμηση των απεικονιζόμενων στοιχείων αναφέρεται στην απεικόνιση του ηλεκτρικού εργαλείου στη σελίδα γραφι-

1 Υποδοχή εργαλείου 2 Ταχυτσόκ 3 Οδηγός βάθους 4 Πρόσθετη λαβή (μονωμένη επιφάνεια πιασίματος) 5 Ενδιάμεσο τεμάχιο πρόσθετης λαβής 6 Βίδα με μοχλό για τη ρύθμιση του οδηγού βάθους 7 Δακτύλιος ρύθμισης προεπιλογής ροπής στρέψης 8 Διακόπτης επιλογής τρόπου λειτουργίας 9 Διακόπτης επιλογής ταχυτήτων 10 Έγχρωμο κλιπ 11 Γάντζος «clip» ανάρτησης σε ζώνη 12 Μπαταρία 13 Πλήκτρο απομανδάλωσης μπαταρίας 14 Φως εργασίας 15 Ένδειξη προστασίας υπερφόρτωσης 16 Φορέας γενικής χρήσης* 17 Διακόπτης αλλαγής φοράς περιστροφής 18 Διακόπτης ON/OFF 19 Λαβή (μονωμένη επιφάνεια πιασίματος) *Εξαρτήματα που απεικονίζονται ή περιγράφονται δεν περιέχονται στη στάνταρ συσκευασία. Για τον πλήρη κατάλογο εξαρτημάτων κοί- τα το πρόγραμμα εξαρτημάτων. OBJ_BUCH-2671-001.book Page 80 Friday, January 22, 2016 11:09 AMEλληνικά | 81 Bosch Power Tools 1 609 92A 1RB | (22.1.16) Τεχνικά χαρακτηριστικά Πληροφορίες για θόρυβο και δονήσεις Τιμές εκπομπής θορύβου, υπολογισμένες κατά EN 60745-2-1, EN 60745-2-2.

GSR 14,4 VE-EC / GSR 18 VE-EC

Η χαρακτηριστική στάθμη ακουστικής πίεσης του ηλεκτρικού εργαλείου εξακριβώθηκε σύμφωνα με την καμπύλη Α και είναι μικρό- τερη από 70 dB(A). Ανασφάλεια K =3 dB. Η στάθμη θορύβου κατά την εργασία μπορεί να ξεπεράσει τα 80 dB(A). Φοράτε ωτασπίδες!

GSB 14,4 VE-EC / GSB 18 VE-EC

Η χαρακτηριστική στάθμη εκπομπής θορύβων του μηχανήματος εκτιμήθηκε σύμφωνα με την καμπύλη Α και ανέρχεται σε: Στάθμη ακουστικής πίεσης 87 dB(A). Στάθμη ακουστικής ισχύος 98 dB(A). Ανασφάλεια μέτρησης K =3 dB. Φοράτε ωτασπίδες! Δραπανοκατσάβιδο μπαταρίας Κρουστικό δράπανο μπαταρίας

Αριθμός ευρετηρίου 3 601 JF1 0.. 3 601 JF1 1.. 3 601 JF1 2.. 3 601 JF1 3.. Ονομαστική τάση V= 14,4 18 14,4 18 Αριθμός στροφών χωρίς φορτίο – 1η ταχύτητα – 2η ταχύτητα min

- - 0–28500 0–31500 Μέγιστη ροπή στρέψης, απαλό βίδωμα κατά ISO 5393 Nm 40

μέγ. ροπή στρέψης περίπτωση σκληρού βιδώματος σύμφωνα με ISO 5393 Nm 70

μέγιστη Ø τρυπανιού (1η/2η ταχύτητα)

Υποδοχή εργαλείου 1,5 – 13 1,5 – 13 1,5 – 13 1,5 – 13 μέγιστη διάμετρος βίδας mm 10 12 10 12 Βάρος σύμφωνα με EPTA-Procedure 01:2014 kg 2,1* 2,2* 2,2* 2,3* Επιτρεπτή θερμοκρασία περιβάλλοντος – κατά τη φόρτιση – κατά τη λειτουργία

0... +45 -20... +50 0... +45 -20... +50 0... +45 -20... +50 0... +45 -20... +50 Συνιστούμενες μπαταρίες GBA 14,4V.. GBA 18V..

Συνιστούμενοι φορτιστές AL 18.. GAL 3680 AL 18.. GAL 3680 AL 18.. GAL 3680 AL 18.. GAL 3680 Συνιστούμενοι φορτιστές για επαγωγική φόρ- τιση μπαταριών

GAL 18... W GAL 18... W

*εξαρτάται από την μπαταρία που χρησιμοποιείται ** Περιορισμένη ισχύς στις θερμοκρασίες <0 °C OBJ_BUCH-2671-001.book Page 81 Friday, January 22, 2016 11:09 AM82 | Eλληνικά 1 609 92A 1RB | (22.1.16) Bosch Power Tools Η στάθμη κραδασμών που αναφέρεται σ’ αυτές τις οδηγίες έχει μετρηθεί σύμφωνα με μια διαδικασία μέτρησης τυποποιημένη στο πρότυπο EN 60745 και μπορεί να χρησιμοποιηθεί για τη σύ- γκριση διαφόρων ηλεκτρικών εργαλείων. Είναι επίσης κατάλλη- λη για έναν προσωρινό υπολογισμό της επιβάρυνσης από τους κραδασμούς. Η στάθμη κραδασμών που αναφέρεται αντιπροσωπεύει τις βα- σικές χρήσεις του ηλεκτρικού εργαλείου. Σε περίπτωση όμως που το ηλεκτρικό εργαλείο χρησιμοποιηθεί για άλλες εφαρμο- γές, με διαφορετικά ή αποκλίνοντα εξαρτήματα ή χωρίς επαρκή συντήρηση, τότε η στάθμη κραδασμών μπορεί να αποκλίνει και αυτή. Αυτό μπορεί να αυξήσει σημαντικά την επιβάρυνση από τους κραδασμούς κατά τη συνολική διάρκεια ολόκληρου του χρονικού διαστήματος που εργάζεσθε. Για την ακριβή εκτίμηση της επιβάρυνσης από τους κραδασμούς θα πρέπει να λαμβάνονται επίσης υπόψη και οι χρόνοι κατά τη διάρκεια των οποίων το εργαλείο βρίσκεται εκτός λειτουργίας ή λειτουργεί, χωρίς όμως στην πραγματικότητα να χρησιμοποιεί- ται. Αυτό μπορεί να μειώσει σημαντικά την επιβάρυνση από τους κραδασμούς κατά τη διάρκεια ολόκληρου του χρονικού διαστήματος που εργάζεσθε. Γι’ αυτό, πριν αρχίσει η δράση των κραδασμών, πρέπει να καθο- ρίζετε συμπληρωματικά μέτρα ασφαλείας για την προστασία του χειριστή όπως: Συντήρηση του ηλεκτρικού εργαλείου και των εξαρτημάτων που χρησιμοποιείτε, διατήρηση ζεστών των χεριών, οργάνωση της εκτέλεσης των διάφορων εργασιών. Συναρμολόγηση Φόρτιση μπαταρίας Υπόδειξη: Η μπαταρία παραδίδεται μερικώς φορτισμένη. Για να εξασφαλίσετε την πλήρη ισχύ της μπαταρίας πρέπει να την φορτίσετε στο φορτιστή πριν την χρησιμοποιήσετε για πρώτη

Η μπαταρία ιόντων λιθίου μπορεί να φορτιστεί ανά πάσα στιγμή. Η διακοπή της φόρτισης δεν βλάπτει την μπαταρία. Η μπαταρία ιόντων λιθίου προστατεύεται από μια ολοκληρωτική εκφόρτιση από τη διάταξη «Electronic Cell Protection (ECP)». Όταν αδειάσει η μπαταρία το ηλεκτρικό εργαλείο αποζευγνύε- ται από μια προστατευτική διάταξη: Το εργαλείο δεν κινείται

Μετά την αυτόματη απόζευξη του ηλεκτρικού εργαλείου μη συνεχίσετε να πατάτε το διακόπτη ON/OFF. Η μπατα- ρία μπορεί να υποστεί ζημιά ή βλάβη. Αφαίρεση μπαταρίας Η μπαταρία 12 διαθέτει δυο βαθμίδες ασφαλείας, οι οποίες εμποδίζουν την πτώση της μπαταρίας όταν πατηθεί κατά λάθος το πλήκτρο απομανδάλωσης 13. Όταν η μπαταρία είναι τοποθε- τημένη μέσα στο ηλεκτρικό εργαλείο παραμένει στη σωστή θέ- ση χάρη στην πίεση ενός ελατηρίου. Για να αφαιρέσετε την μπαταρία 12 πατήστε το πλήκτρο απο- μανδάλωσης 13 και αφαιρέστε την μπαταρία από το μπροστινό μέρος του ηλεκτρικού εργαλείου. Μην εφαρμόσετε βία. Πρόσθετη λαβή Χρησιμοποιείτε το ηλεκτρικό εργαλείο πάντοτε με συ- ναρμολογημένη την πρόσθετη λαβή 4. Πριν την έναρξη της εργασίας σας να βεβαιώνεστε ότι η πρόσθετη λαβή είναι σφιγμένη καλά. Η απώλεια του ελέγ- χου μπορεί να οδηγήσει σε τραυματισμούς. Συναρμολόγηση πρόσθετης λαβής Για να ανοίξετε την πρόσθετη λαβή, γυρίστε το κάτω κομμάτι της πρόσθετης λαβής 4 ενάντια στη φορά των δεικτών του ρο-

Τραβήξτε το ενδιάμεσο τεμάχιο της πρόσθετης λαβή 5 προς τα πίσω και κρατήστε το σε αυτή τη θέση. Σπρώξτε την πρόσθετη λαβή πάνω από το τσοκ, για να τοποθετήσετε την πρόσθετη λα- βή στο ηλεκτρικό εργαλείο. Αφήστε στη συνέχεια το ενδιάμεσο τεμάχιο 5 ελεύθερο. Ακολούθως σφίξτε πάλι το κάτω τμήμα πιασίματος της πρόσθε- της λαβής 4 γυρίζοντάς το με ωρολογιακή φορά. GSR 14,4 VE-EC GSR 18 VE-EC GSB 14,4 VE-EC GSB 18 VE-EC Οι συνολικές τιμές κραδασμών a

ανυσμάτων τριών κατευθύνσεων) και ανασφά- λεια Κ εξακριβωθήκαν σύμφωνα με το πρότυ- πο EN 60745-2-1, EN 60745-2-2. Τρύπημα σε μέταλλο:

Τρύπημα με κρούση σε μπετόν:

< 2,5 1,5 2,5 1,5 12,5 1,5 < 2,5 1,5 2,5 1,5 12,5 1,5 < 2,5 1,5 OBJ_BUCH-2671-001.book Page 82 Friday, January 22, 2016 11:09 AMEλληνικά | 83 Bosch Power Tools 1 609 92A 1RB | (22.1.16) Μετακίνηση της πρόσθετης λαβής Η πρόσθετη λαβή 4 μπορεί να ρυθμιστεί σε οποιαδήποτε θέση επιθυμείτε για να μπορέσετε έτσι να εργαστείτε άνετα και ανα-

Γυρίστε το κάτω μέρος της πρόσθετης λαβής 4 με φορά αντίθε- τη της ωρολογιακής και οδηγήστε την πρόσθετη λαβή 4 στην επιθυμητή θέση. Ακολούθως γυρίστε το κάτω μέρος της πρόσ- θετης λαβής 4 με ωρολογιακή φορά μέχρι να σφίξει καλά. Ρύθμιση βάθους τρυπήματος Με τον οδηγό βάθους 3 μπορείτε να ρυθμίσετε το επιθυμητό βάθος τρυπήματος X. Λύστε τη βίδα μοχλού για τη ρύθμιση οδηγού βάθους 6 και πε- ράστε τον οδηγό βάθους στην πρόσθετη λαβή 4. Τραβήξτε τον οδηγό βάθους προς τα έξω, μέχρι η απόσταση ανάμεσα στην αιχμή του τρυπανιού και την αιχμή του οδηγού βάθους να ανταποκρίνεται στο επιθυμητό βάθος τρυπήματος X. Σφίξτε πάλι καλά τη βίδα με μοχλό για τη ρύθμιση του οδηγού βάθους 6. Αντικατάσταση εργαλείου (βλέπε εικόνα A) Αφαιρείτε την μπαταρία από το ηλεκτρικό εργαλείο πριν από οποιαδήποτε εργασία στο ίδιο το ηλεκτρικό εργα- λείο (π.χ. συντήρηση, αλλαγή εργαλείου κτλ.) καθώς και κατά την μεταφορά του και τη διαφύλαξη/την αποθήκευσή του. Σε περίπτωση αθέλητης ενεργοποίησης του διακόπτη ON/OFF υπάρχει κίνδυνος τραυματισμού. Ανοίξτε το ταχυτσόκ 2 γυρίζοντάς το με φορά , μέχρι να μπο- ρέσετε να τοποθετήσετε το εργαλείο. Τοποθετήστε το εργα-

Γυρίστε δυνατά με το χέρι το κέλυφος του ταχυτσόκ 2 με φορά . Μ΄ αυτόν τον τρόπο το τσοκ μανδαλώνει αυτόματα. Αναρρόφηση σκόνης/ροκανιδιών Η σκόνη από ορισμένα υλικά. π. χ. από μολυβδούχες μπογιές, από μερικά είδη ξύλου, από ορυκτά υλικά και από μέταλλα μπορεί να είναι ανθυγιεινή και να προκαλέ- σει αλλεργικές αντιδράσεις, ασθένειες των αναπνευστι- κών οδών και/ή καρκίνο. Η κατεργασία αμιαντούχων υλι- κών επιτρέπεται μόνο σε ειδικά εκπαιδευμένα άτομα. – Να φροντίζετε για τον καλό αερισμό του χώρου εργασίας. – Σας συμβουλεύουμε να φοράτε μάσκες αναπνευστικής προστασίας με φίλτρο κατηγορίας P2. Να τηρείτε τις διατάξεις που ισχύουν στη χώρα σας για τα δι- άφορα υπό κατεργασία υλικά. Να αποφεύγετε τη δημιουργία συσσώρευσης σκόνης στο χώρο που εργάζεστε. Οι σκόνες αναφλέγονται εύκολα.

Τοποθέτηση της μπαταρίας Υπόδειξη: Η χρήση μπαταριών ακατάλληλων για το ηλεκτρικό εργαλείο μπορεί να οδηγήσει σε λάθος λειτουργίες ή σε βλάβη του ηλεκτρικού εργαλείου. Θέστε το διακόπτη αλλαγής φοράς περιστροφής 17 στη μεσαία θέση για να εμποδίσετε μια τυχόν αθέλητη εκκίνηση του μηχα- νήματος. Εισάγετε τη φορτισμένη μπαταρία 12 στη λαβή και βε- βαιωθείτε ότι μανδάλωσε καθώς και ότι δεν προεξέχει από τη λαβή αλλά ότι είναι «πρόσωπο» μ’ αυτήν. Ρύθμιση φοράς περιστροφής (βλέπε εικόνα B) Με το διακόπτη αλλαγής φοράς περιστροφής 17 μπορείτε ν’ αλ- λάξετε τη φορά περιστροφής του ηλεκτρικού εργαλείου. Αυτό, όμως, δεν είναι δυνατό όταν ο διακόπτης ΟΝ/OFF 18 είναι πα-

Δεξιόστροφα: Σπρώξτε το διακόπτη αλλαγής της φοράς περιστροφής 17 και τις δύο πλευρές μέχρι τέρμα στη θέση

Αριστερόστροφα: Σπρώξτε το διακόπτη αλλαγής της φο- ράς περιστροφής 17 και τις δύο πλευρές μέχρι τέρμα στη

Ρύθμιση του τρόπου λειτουργίας

Θέστε το διακόπτη επιλογής τρόπων λειτουργίας 8 στο σύμβολο «Τρύπημα».

Θέστε το διακόπτη επιλογής τρόπων λειτουργίας 8 στο σύμβολο «Βίδωμα». Τρύπημα με κρούση (GSB 14,4 VE-EC, GSB 18 VE-EC) Θέστε το διακόπτη επιλογής τρόπων λειτουργίας 8 στο σύμβολο «Τρύπημα με κρούση». Θέση σε λειτουργία κι εκτός λειτουργίας Για να θέσετε σε λειτουργία το ηλεκτρικό εργαλείο πατήστε το διακόπτη ΟΝ/OFF 18 και κρατήστε τον πατημένο. Η φωτοδίοδος 14 ανάβει όταν πατηθεί τέρμα ή κατά το ήμισυ ο διακόπτης ON/OFF 18 φωτίζοντας έτσι υπό δυσμενείς συνθή- κες φωτισμού τη θέση βιδώματος. Να θέτετε το ηλεκτρικό εργαλείο σε λειτουργία μόνο όταν πρό- κειται να το χρησιμοποιήσετε. Έτσι εξοικονομείτε ενέργεια. Ρύθμιση αριθμού στροφών Μπορείτε να ρυθμίσετε ομαλά τον αριθμό στροφών του ευρι- σκόμενου σε λειτουργία ηλεκτρικού εργαλείου, ανάλογα με την πίεση που ασκείτε στο διακόπτη ON/OFF 18. Ελαφριά πίεση του διακόπτη ON/OFF 18 έχει σαν αποτέλεσμα χαμηλό αριθμό στροφών. Ο αριθμός στροφών αυξάνει ανάλογα με την αύξηση της πίεσης. Προεπιλογή ροπής στρέψης (Ισχύει για τον τρόπο λειτουρ- γίας βίδωμα) Με το δακτύλιο ρύθμισης προεπιλογής ροπής στρέψης 7 μπο- ρείτε να ρυθμίσετε την αναγκαία ροπή στρέψης σε 25 συνολικά βαθμίδες. Το ηλεκτρικό εργαλείο σταματά μόλις επιτευχθεί η ρυθμισμένη ροπή στρέψης. Μηχανική επιλογή ταχυτήτων Ο χειρισμός του διακόπτη επιλογής ταχυτήτων επιτρέπε- ται 9 μόνο όταν το ηλεκτρικό εργαλείο είναι ακίνητο (εκτός λειτουργίας). OBJ_BUCH-2671-001.book Page 83 Friday, January 22, 2016 11:09 AM84 | Eλληνικά 1 609 92A 1RB | (22.1.16) Bosch Power Tools Ταχύτητα 1: Περιοχή χαμηλού αριθμού στροφών. Για εργασία με τρυπάνια μεγάλης διαμέτρου. Ταχύτητα2: Περιοχή υψηλού αριθμού στροφών: για τρύπημα με τρυπάνια μικρής διαμέτρου. Προστασία από υπερφόρτωση σε εξάρτηση από τη θερμο-

Σε περίπτωση χρήσης σύμφωνα με το σκοπό προορισμού το ηλεκτρικό εργαλείο δεν μπορεί να υπερφορτωθεί. Σε περίπτω- ση πολύ ισχυρού φορτίου ή εγκατάλειψης της επιτρεπής περιο- χής θερμοκρασίας της μπαταρίας μειώνεται η αποδιδόμενη ισχύς ή απενεργοποιείται το ηλεκτρικό εργαλείο. Το ηλεκτρικό εργαλείο λειτουργεί ξανά μετά την επίτευξη της επιτρεπτής θερ- μοκρασίας της μπαταρίας με πλήρη αποδιδόμενη ισχύ. Η προστασία υπερφόρτωσης που εξαρτάται από τη θερμοκρα- σία εμφανίζεται με το κόκκινο άναμμα της φωτοδιόδου (LED) 15 στο ηλεκτρικό εργαλείο. Όταν η φωτοδίοδος (LED) 15 σβή- σει, τότε το εργαλείο έχει φθάσει ξανά στην επιτρεπτή περιοχή θερμοκρασίας της μπαταρίας. Προστασία από ολοκληρωτική εκφόρτιση Η μπαταρία ιόντων λιθίου προστατεύεται από μια ολοκληρωτική εκφόρτιση από τη διάταξη «Electronic Cell Protection (ECP)». Όταν αδειάσει η μπαταρία το ηλεκτρικό εργαλείο αποζευγνύε- ται από μια προστατευτική διάταξη: Το εργαλείο δεν κινείται

Ταχεία διακοπή λειτουργίας Η ταχεία διακοπή λειτουργίας συμβάλλει στον καλύτερο έλεγχο του ηλεκτρικού εργαλείου. Η συσκευή απενεργοποιείται αυτό- ματα όταν το λεκτρικό εργαλείο αρχίσει απροσδόκητα να περι- στρέφεται γύρω από τον άξονα τρυπήματος. Η ενεργοποιημένη ταχεία διακοπή λειτουργίας σηματοδοτείται με αναβόσησμα της φωτοδιόδου στο ηλεκτρικό εργαλείο. Για την επανεκκίνηση αφήστε το διακοπτη ON/OFF ελεύθερο και ακολούθως πατήστε τον εκ νέου. Η γρήγορη απενεργοποίηση μπορεί να ενεργοποιηθεί μόνο, όταν το ηλεκτρικό εργαλείο λειτουργεί με το μέγι- στο αριθμό στροφών εργασίας και μπορεί να περιστρα- φεί ελεύθερα γύρω από τον άξονα του τρυπανιού. Επι- λέξτε γι’ αυτό μια κατάλληλη θέση εργασίας. Σε διαφορετική περίπτωση η γρήγορη απενεργοποίηση δεν εξασφαλίζεται. Υποδείξεις εργασίας Να βάζετε το ηλεκτρικό εργαλείο επάνω στη βίδα μόνο όταν αυτό βρίσκεται εκτός λειτουργίας. Περιστρεφόμενα εργαλεία μπορεί να γλιστρήσουν. Για την απομάκρυνση της κατσαβιδόλαμας ή της υποδοχής (φο- ρέας) της κατσαβιδόλαμας γενικής χρήσης, επιτρέπεται να χρη- σιμοποιηθεί ένα βοηθητικό εργαλείο. Γάντζος ανάρτησης σε ζώνη Με το γάντζο ανάρτησης σε ζώνη 11 μπορείτε να αναρτήσετε το ηλεκτρικό εργαλείο π. χ. στη ζώνη σας. Έτσι έχετε ανά πάσα στιγμή και τα δυο χέρια σας ελεύθερα και το εργαλείο πρόχειρο. Έγχρωμο κλιπ (βλέπε εικόνα D) Με το έγχρωμο κλιπ 10 μπορείτε να χαρακτηρίσετε εξατομικευ- μένα το ηλεκτρικό εργαλείο. Συντήρηση και Service Συντήρηση και καθαρισμός Αφαιρείτε την μπαταρία από το ηλεκτρικό εργαλείο πριν από οποιαδήποτε εργασία στο ίδιο το ηλεκτρικό εργα- λείο (π.χ. συντήρηση, αλλαγή εργαλείου κτλ.) καθώς και κατά την μεταφορά του και τη διαφύλαξη/την αποθήκευσή του. Σε περίπτωση αθέλητης ενεργοποίησης του διακόπτη ON/OFF υπάρχει κίνδυνος τραυματισμού. Διατηρείτε το ηλεκτρικό εργαλείο και τις σχισμές αερι- σμού καθαρές για να μπορείτε να εργάζεσθε καλά και

Όταν η μπαταρία δε λειτουργεί πλέον παρακαλούμε να απευ- θυνθείτε σ’ ένα εξουσιοδοτημένο κατάστημα Service για ηλε- κτρικά εργαλεία της Bosch. Service και παροχή συμβουλών χρήσης Το Service απαντά στις ερωτήσεις σας σχετικά με την επισκευή και τη συντήρηση του προϊόνος σας καθώς για τα κατάλληλα ανταλλακτικά: www.bosch-pt.com Η ομάδα παροχής συμβουλών της Bosch απαντά ευχαρίστως στις ερωτήσεις σας σχετικά με τα προϊόντα μας και τα ανταλλα- κτικά τους. Δώστε σε όλες τις ερωτήσεις και παραγγελίες ανταλλακτικών οπωσδήποτε το 10ψήφιο κωδικό αριθμό σύμφωνα με την πινα- κίδα τύπου του προϊόντος.

Οι περιεχόμενες μπαταρίες ιόντων λιθίου υπόκεινται στις απαι- τήσεις των επικίνδυνων αγαθών. Οι μπαταρίες μπορούν να με- ταφερθούν οδικώς από το χρήστη χωρίς άλλους όρους. Όταν, όμως, οι μπαταρίες αποστέλλονται από τρίτους (π.χ. αε- ροπορικώς ή με εταιρία μεταφορών) πρέπει να τηρούνται διά- φορες ιδιαίτερες απαιτήσεις για τη συσκευασία και τη σήμανση. Εδώ πρέπει, κατά την προετοιμασία του υπό αποστολή τεμαχί- ου, να ζητηθεί οπωσδήποτε και η συμβουλή ενός ειδικού για επικίνδυνα αγαθά. Να αποστέλλετε τις μπαταρίες μόνο όταν το περίβλημα είναι άθικτο. Να κολλάτε τις γυμνές επαφές με κολλητική ταινία και να συσκευάζετε την μπαταρία κατά τέτοιο τρόπο, ώστε αυτή να μην κουνιέται μέσα στη συσκευασία. OBJ_BUCH-2671-001.book Page 84 Friday, January 22, 2016 11:09 AMTürkçe | 85 Bosch Power Tools 1 609 92A 1RB | (22.1.16) Παρακαλούμε να λαμβάνετε επίσης υπόψη σας και τυχόν πιο αυστηρές εθνικές διατάξεις.
