NAVODILA ZA UPORABO GSR 18 VEEC BOSCH

Pri udarnem vrtanju nosite zaščito sluha. Vpliv hrupa lahko povzroči izgubo sluha.

Napravo smete držati le na izoliranem ročaju, če delate na območju, kjer lahko vstavljeno orodje ali vijak pride v stik s skritimi omrežnimi napeljavami. Stik z napelja- vo, ki je pod napetostjo povzroči, da so posledično tudi ko- vinski deli naprave pod napetostjo in to vodi do električne- ga udara. Uporabite dodatne ročaje, če so priloženi pri dobavi električnega orodja. Izguba kontrole lahko povzroči po- škodbe. Za iskanje skritih oskrbovalnih vodov uporabljajte ustrezne iskalne naprave oziroma se o tem pozanimaj- te pri lokalnem podjetju za oskrbo z elektriko, plinom in vodo. Stik z vodi, ki so pod napetostjo, lahko povzroči po- OBJ_BUCH-2671-001.book Page 170 Friday, January 22, 2016 11:09 AMSlovensko | 171 Bosch Power Tools 1 609 92A 1RB | (22.1.16) žar ali električni udar. Poškodbe plinskega voda so lahko vzrok za eksplozijo, vdor v vodovodno omrežje pa ima za posledico materialno škodo. V primeru blokiranja vstavnega orodja električno orod- je takoj izklopite. Bodite pripravljeni na visoke reakcij- ske momente, ki povzročijo nasprotni udarec. Vstavno orodje blokira v naslednjih primerih: – če je električno orodje preobremenjeno ali – če se zagozdi v obdelovanec. Trdno držite električno orodje. Pri zategovanju ali odvija- nju vijakov lahko za kratek čas nastopijo visoki reakcijski momenti. Medtem ko delate, trdno držite električno orodje z obe- ma rokama in poskrbite za varno stojišče. Električno orodje bo bolj vodljivo, če ga boste držali z obema rokama. Zavarujte obdelovanec. Obdelovanec bo proti premika- nju bolje zavarovan z vpenjalnimi pripravami ali s prime- žem, kot če bi ga držali z roko. Pred odlaganjem električnega orodja počakajte, da se orodje popolnoma ustavi. Električno orodje se lahko za- takne, zaradi česar lahko izgubite nadzor nad njim. Akumulatorske baterije ne odpirajte. Nevarnost kratke- ga stika! Zaščitite akumulatorsko baterijo pred vročino, npr. tudi pred stalnim sončnim obsevanjem, ognjem, vodo in vlažnostjo. Obstaja nevarnost eksplozije. Če je akumulatorska baterija poškodovana ali če jo ne- pravilno uporabljate, lahko iz nje uhajajo pare. Poskrbi- te za dovod svežega zraka in pri težavah poiščite zdrav- nika. Pare lahko povzročijo draženje dihalnih poti. Akumulatorsko baterijo uporabljajte le v povezavi z električnim orodjem Bosch. Le tako je akumulatorska ba- terija zaščitena pred nevarno preobremenitvijo. Ostri predmeti, kot so na primer nohi ali izvijač, ali zu- nanje delujoče sile lahko poškodujejo akumulatorsko baterijo. Pride lahko do notranjega kratkega stika, zaradi katerega lahko akumulatorska baterija zgori, se osmodi, pregreje ali eksplodira. Akumulatorsko baterijo dobavimo delno izpraznjeno. Da bi lahko akumulatorska baterija razvila svojo polno zmogljivost, jo morate pred prvo uporabo v celoti na- polniti v polnilni napravi. Preberite si navodilo za obratovanje polnilne naprave. Stikalo za izbiro stopnje smete aktivirati le pri mirova- nju električnega orodja. Potisnite stikalo za izbiro stopnje oz. zavrtite stikalo za izbiro vrste delovanja vedno do naslona. V nasprotnem primeru lahko poškodujete električno orodje. Pred začetkom kakršnih koli del na električnem orodju (na primer vzdrževanje, zamenjava orodja, itd.) kakor tudi pri transportiranju in shranjevanju premaknite sti- kalo za preklop smeri vrtenja v sredino. Nenameren vklop vklopno/izklopnega stikala lahko povzroči telesne poškodbe. Opis in zmogljivost izdelka Preberite vsa opozorila in napotila. Napake zaradi neupoštevanja spodaj navedenih opo- zoril in napotil lahko povzročijo električni udar, požar in/ali težke telesne poškodbe. Razprite stran s sliko naprave in pustite to stran med branjem navodil za uporabo odprto. Uporaba v skladu z namenom Električno orodje je namenjeno za vijačenje in sproščanje vija- kov ter za vrtanje v les, kovine, keramike in umetne mase. GSB je dodatno namenjen za udarno vrtanje v opeko, zid in kamen. Lučka na električnem orodju osvetljuje neposredno delovno območje električnega orodja in ni primerna za razsvetljavo v gospodinjstvu. Komponente na sliki Oštevilčenje komponent, ki so prikazane na sliki, se nanaša na prikaz električnega orodja na strani z grafiko. 1 Prijemalo za orodje 2 Hitrovpenjalna glava 3 Globinsko omejilo 4 Dodatni ročaj (izolirana površina ročaja) 5 Vmesni del za dodatni ročaj 6 Krilni vijak za nastavitev globinskega prislona 7 Prstan za prednastavitev vrtilnega momenta 8 Izbirno stikalo za vrste delovanja 9 Stikalo za izbiro stopnje 10 Barvna sponka 11 Zanka za obešanje 12 Akumulatorska baterija 13 Deblokirna tipka akumulatorske baterije 14 Delovna luč 15 Prikaz zaščite pred preobremenitvijo 16 Univerzalno držalo za bit* 17 Preklopno stikalo smeri vrtenja 18 Vklopno/izklopno stikalo 19 Ročaj (izolirana površina ročaja) *Prikazan ali opisan pribor ni del standarnega obsega dobave. Celoten pribor je del našega programa pribora. OBJ_BUCH-2671-001.book Page 171 Friday, January 22, 2016 11:09 AM172 | Slovensko 1 609 92A 1RB | (22.1.16) Bosch Power Tools Tehnični podatki Podatki o hrupu/vibracijah Merilne vrednosti hrupa izračunane v skladu z EN 60745-2-1, EN 60745-2-2.

GSR 14,4 VE-EC / GSR 18 VE-EC

Nivo zvočnega tlaka naprave po vrednotenju A je tipično manjši od 70 dB(A). Netočnost K =3 dB. Nivo hrupa pri delu lahko preseže 80 dB(A). Nosite zaščitne glušnike!

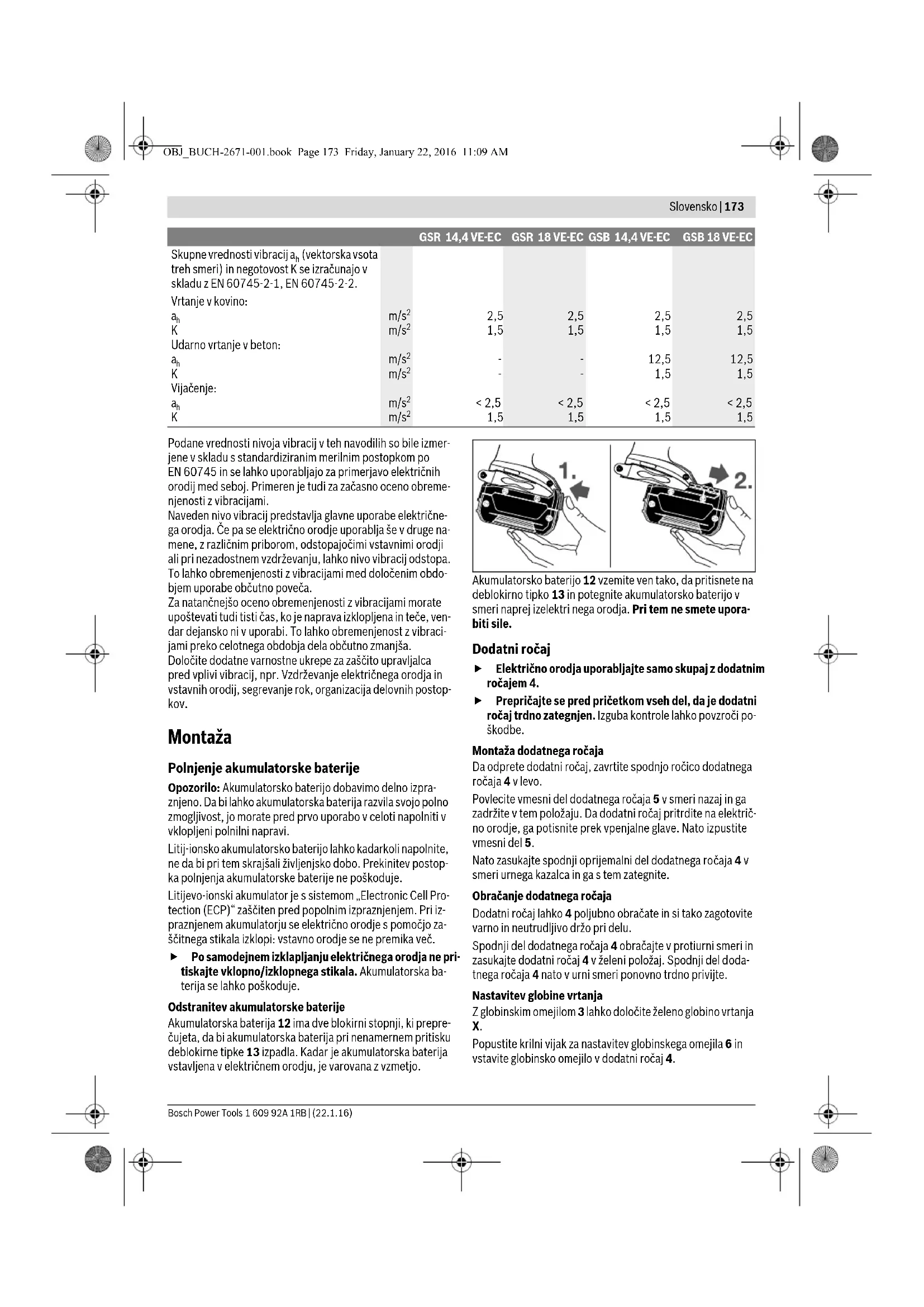

*odvisno od uporabljene akumulatorske baterije ** omejena zmogljivost pri temperaturah <0 °C OBJ_BUCH-2671-001.book Page 172 Friday, January 22, 2016 11:09 AMSlovensko | 173 Bosch Power Tools 1 609 92A 1RB | (22.1.16) Podane vrednosti nivoja vibracij v teh navodilih so bile izmer- jene v skladu s standardiziranim merilnim postopkom po EN 60745 in se lahko uporabljajo za primerjavo električnih orodij med seboj. Primeren je tudi za začasno oceno obreme- njenosti z vibracijami. Naveden nivo vibracij predstavlja glavne uporabe električne- ga orodja. Če pa se električno orodje uporablja še v druge na- mene, z različnim priborom, odstopajočimi vstavnimi orodji ali pri nezadostnem vzdrževanju, lahko nivo vibracij odstopa. To lahko obremenjenosti z vibracijami med določenim obdo- bjem uporabe občutno poveča. Za natančnejšo oceno obremenjenosti z vibracijami morate upoštevati tudi tisti čas, ko je naprava izklopljena in teče, ven- dar dejansko ni v uporabi. To lahko obremenjenost z vibraci- jami preko celotnega obdobja dela občutno zmanjša. Določite dodatne varnostne ukrepe za zaščito upravljalca pred vplivi vibracij, npr. Vzdrževanje električnega orodja in vstavnih orodij, segrevanje rok, organizacija delovnih postop- kov. Montaža Polnjenje akumulatorske baterije Opozorilo: Akumulatorsko baterijo dobavimo delno izpra- znjeno. Da bi lahko akumulatorska baterija razvila svojo polno zmogljivost, jo morate pred prvo uporabo v celoti napolniti v vklopljeni polnilni napravi. Litij-ionsko akumulatorsko baterijo lahko kadarkoli napolnite, ne da bi pri tem skrajšali življenjsko dobo. Prekinitev postop- ka polnjenja akumulatorske baterije ne poškoduje. Litijevo-ionski akumulator je s sistemom „Electronic Cell Pro- tection (ECP)“ zaščiten pred popolnim izpraznjenjem. Pri iz- praznjenem akumulatorju se električno orodje s pomočjo za- ščitnega stikala izklopi: vstavno orodje se ne premika več. Po samodejnem izklapljanju električnega orodja ne pri- tiskajte vklopno/izklopnega stikala. Akumulatorska ba- terija se lahko poškoduje. Odstranitev akumulatorske baterije Akumulatorska baterija 12 ima dve blokirni stopnji, ki prepre- čujeta, da bi akumulatorska baterija pri nenamernem pritisku deblokirne tipke 13 izpadla. Kadar je akumulatorska baterija vstavljena v električnem orodju, je varovana z vzmetjo. Akumulatorsko baterijo 12 vzemite ven tako, da pritisnete na deblokirno tipko 13 in potegnite akumulatorsko baterijo v smeri naprej izelektri nega orodja. Pri tem ne smete upora- biti sile. Dodatni ročaj Električno orodja uporabljajte samo skupaj z dodatnim ročajem 4. Prepričajte se pred pričetkom vseh del, da je dodatni ročaj trdno zategnjen. Izguba kontrole lahko povzroči po- škodbe. Montaža dodatnega ročaja Da odprete dodatni ročaj, zavrtite spodnjo ročico dodatnega ročaja 4 v levo. Povlecite vmesni del dodatnega ročaja 5 v smeri nazaj in ga zadržite v tem položaju. Da dodatni ročaj pritrdite na električ- no orodje, ga potisnite prek vpenjalne glave. Nato izpustite vmesni del 5. Nato zasukajte spodnji oprijemalni del dodatnega ročaja 4 v smeri urnega kazalca in ga s tem zategnite. Obračanje dodatnega ročaja Dodatni ročaj lahko 4 poljubno obračate in si tako zagotovite varno in neutrudljivo držo pri delu. Spodnji del dodatnega ročaja 4 obračajte v protiurni smeri in zasukajte dodatni ročaj 4 v želeni položaj. Spodnji del doda- tnega ročaja 4 nato v urni smeri ponovno trdno privijte. Nastavitev globine vrtanja Z globinskim omejilom 3 lahko določite želeno globino vrtanja

Popustite krilni vijak za nastavitev globinskega omejila 6 in vstavite globinsko omejilo v dodatni ročaj 4. GSR 14,4 VE-EC GSR 18 VE-EC GSB 14,4 VE-EC GSB 18 VE-EC Skupne vrednosti vibracij a
