KULLANIM KILAVUZU GSR 18 VEEC BOSCH

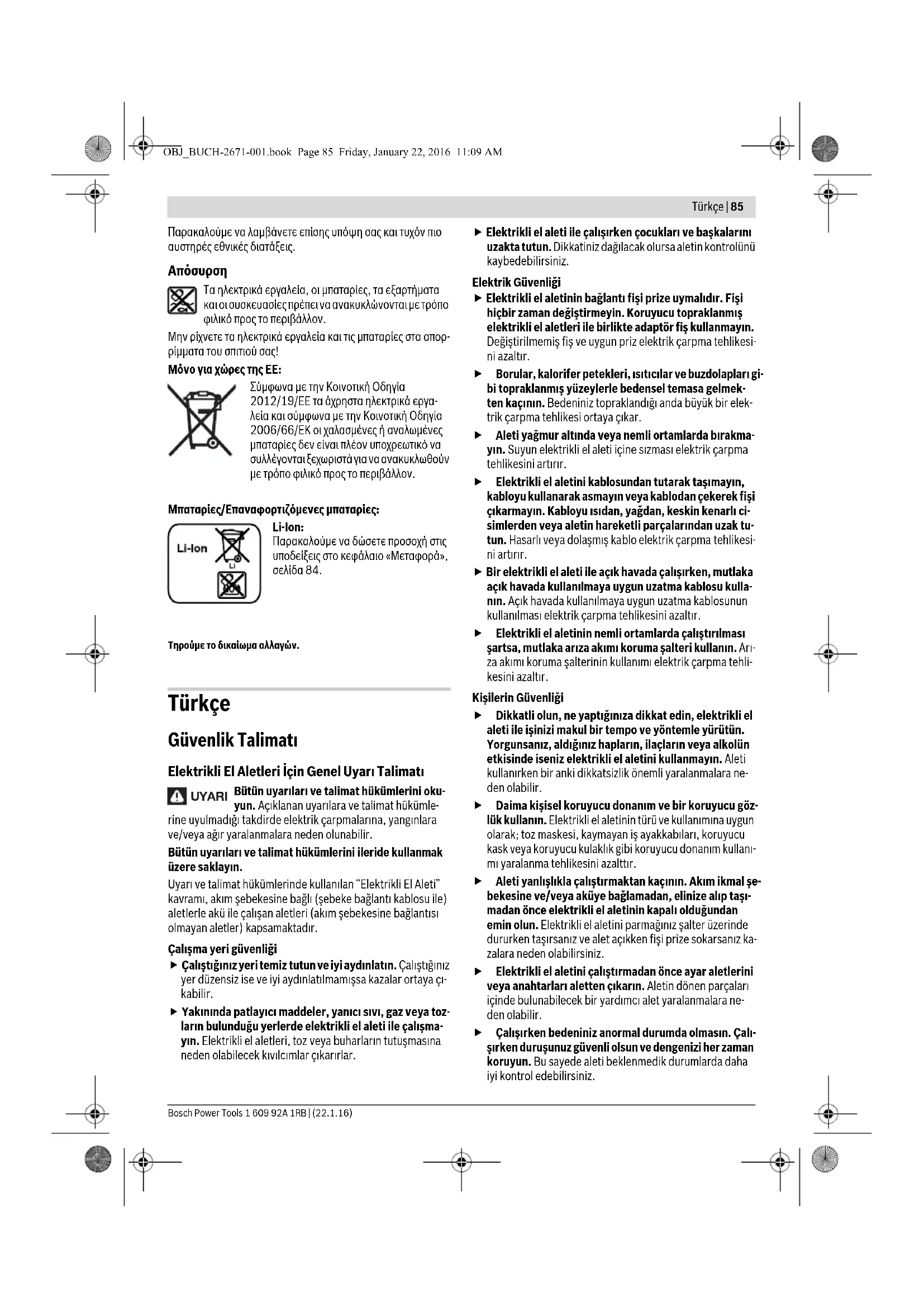

Τα ηλεκτρικά εργαλεία, οι μπαταρίες, τα εξαρτήματα και οι συσκευασίες πρέπει να ανακυκλώνονται με τρόπο φιλικό προς το περιβάλλον. Μην ρίχνετε τα ηλεκτρικά εργαλεία και τις μπαταρίες στα απορ- ρίμματα του σπιτιού σας! Μόνο για χώρες της ΕΕ: Σύμφωνα με την Κοινοτική Οδηγία 2012/19/EE τα άχρηστα ηλεκτρικά εργα- λεία και σύμφωνα με την Κοινοτική Οδηγία 2006/66/EΚ οι χαλασμένες ή αναλωμένες μπαταρίες δεν είναι πλέον υποχρεωτικό να συλλέγονται ξεχωριστά για να ανακυκλωθούν με τρόπο φιλικό προς το περιβάλλον. Μπαταρίες/Επαναφορτιζόμενες μπαταρίες: Li-Ion: Παρακαλούμε να δώσετε προσοχή στις υποδείξεις στο κεφάλαιο «Μεταφορά», σελίδα 84. Τηρούμε το δικαίωμα αλλαγών. Türkçe Güvenlik Talimatı Elektrikli El Aletleri İçin Genel Uyarı Talimatı Bütün uyarıları ve talimat hükümlerini oku- yun. Açıklanan uyarılara ve talimat hükümle- rine uyulmadığı takdirde elektrik çarpmalarına, yangınlara ve/veya ağır yaralanmalara neden olunabilir. Bütün uyarıları ve talimat hükümlerini ileride kullanmak üzere saklayın. Uyarı ve talimat hükümlerinde kullanılan “Elektrikli El Aleti” kavramı, akım şebekesine bağlı (şebeke bağlantı kablosu ile) aletlerle akü ile çalışan aletleri (akım şebekesine bağlantısı olmayan aletler) kapsamaktadır. Çalışma yeri güvenliği Çalıştığınız yeri temiz tutun ve iyi aydınlatın. Çalıştığınız yer düzensiz ise ve iyi aydınlatılmamışsa kazalar ortaya çı- kabilir. Yakınında patlayıcı maddeler, yanıcı sıvı, gaz veya toz- ların bulunduğu yerlerde elektrikli el aleti ile çalışma- yın. Elektrikli el aletleri, toz veya buharların tutuşmasına neden olabilecek kıvılcımlar çıkarırlar. Elektrikli el aleti ile çalışırken çocukları ve başkalarını uzakta tutun. Dikkatiniz dağılacak olursa aletin kontrolünü kaybedebilirsiniz. Elektrik Güvenliği Elektrikli el aletinin bağlantı fişi prize uymalıdır. Fişi hiçbir zaman değiştirmeyin. Koruyucu topraklanmış elektrikli el aletleri ile birlikte adaptör fiş kullanmayın. Değiştirilmemiş fiş ve uygun priz elektrik çarpma tehlikesi- ni azaltır. Borular, kalorifer petekleri, ısıtıcılar ve buzdolapları gi- bi topraklanmış yüzeylerle bedensel temasa gelmek- ten kaçının. Bedeniniz topraklandığı anda büyük bir elek- trik çarpma tehlikesi ortaya çıkar. Aleti yağmur altında veya nemli ortamlarda bırakma- yın. Suyun elektrikli el aleti içine sızması elektrik çarpma tehlikesini artırır. Elektrikli el aletini kablosundan tutarak taşımayın, kabloyu kullanarak asmayın veya kablodan çekerek fişi çıkarmayın. Kabloyu ısıdan, yağdan, keskin kenarlı ci- simlerden veya aletin hareketli parçalarından uzak tu- tun. Hasarlı veya dolaşmış kablo elektrik çarpma tehlikesi- ni artırır. Bir elektrikli el aleti ile açık havada çalışırken, mutlaka açık havada kullanılmaya uygun uzatma kablosu kulla- nın. Açık havada kullanılmaya uygun uzatma kablosunun kullanılması elektrik çarpma tehlikesini azaltır. Elektrikli el aletinin nemli ortamlarda çalıştırılması şartsa, mutlaka arıza akımı koruma şalteri kullanın. Arı- za akımı koruma şalterinin kullanımı elektrik çarpma tehli- kesini azaltır. Kişilerin Güvenliği Dikkatli olun, ne yaptığınıza dikkat edin, elektrikli el aleti ile işinizi makul bir tempo ve yöntemle yürütün. Yorgunsanız, aldığınız hapların, ilaçların veya alkolün etkisinde iseniz elektrikli el aletini kullanmayın. Aleti kullanırken bir anki dikkatsizlik önemli yaralanmalara ne- den olabilir. Daima kişisel koruyucu donanım ve bir koruyucu göz- lük kullanın. Elektrikli el aletinin türü ve kullanımına uygun olarak; toz maskesi, kaymayan iş ayakkabıları, koruyucu kask veya koruyucu kulaklık gibi koruyucu donanım kullanı- mı yaralanma tehlikesini azalttır. Aleti yanlışlıkla çalıştırmaktan kaçının. Akım ikmal şe- bekesine ve/veya aküye bağlamadan, elinize alıp taşı- madan önce elektrikli el aletinin kapalı olduğundan emin olun. Elektrikli el aletini parmağınız şalter üzerinde dururken taşırsanız ve alet açıkken fişi prize sokarsanız ka- zalara neden olabilirsiniz. Elektrikli el aletini çalıştırmadan önce ayar aletlerini veya anahtarları aletten çıkarın. Aletin dönen parçaları içinde bulunabilecek bir yardımcı alet yaralanmalara ne- den olabilir. Çalışırken bedeniniz anormal durumda olmasın. Çalı- şırken duruşunuz güvenli olsun ve dengenizi her zaman koruyun. Bu sayede aleti beklenmedik durumlarda daha iyi kontrol edebilirsiniz. UYARI OBJ_BUCH-2671-001.book Page 85 Friday, January 22, 2016 11:09 AM86 | Türkçe 1 609 92A 1RB | (22.1.16) Bosch Power Tools Uygun iş elbiseleri giyin. Geniş giysiler giymeyin ve ta- kı takmayın. Saçlarınızı, giysileriniz ve eldivenlerinizi aletin hareketli parçalarından uzak tutun. Bol giysiler, uzun saçlar veya takılar aletin hareketli parçaları tarafından tutulabilir. Toz emme donanımı veya toz tutma tertibatı kullanır- ken, bunların bağlı olduğundan ve doğru kullanıldığın- dan emin olun. Toz emme donanımının kullanımı tozdan kaynalanabilecek tehlikeleri azaltır. Elektrikli el aletlerinin özenle kullanımı ve bakımı Aleti aşırı ölçede zorlamayın. Yaptığınız işe uygun elek- trikli el aletleri kullanın. Uygun performanslı elektrikli el aleti ile, belirlenen çalışma alanında daha iyi ve güvenli ça- lışırsınız. Şalteri bozuk olan elektrikli el aletini kullanmayın. Açı- lıp kapanamayan bir elektrikli el aleti tehlikelidir ve onarıl- malıdır. Alette bir ayarlama işlemine başlamadan ve/veya akü- yü çıkarmadan önce, herhangi bir aksesuarı değiştirir- ken veya aleti elinizden bırakırken fişi prizden çekin. Bu önlem, elektrikli el aletinin yanlışlıkla çalışmasını önler. Kullanım dışı duran elektrikli el aletlerini çocukların ulaşamayacağı bir yerde saklayın. Aleti kullanmayı bil- meyen veya bu kullanım kılavuzunu okumayan kişilerin aletle çalışmasına izin vermeyin. Deneyimsiz kişiler tara- fından kullanıldığında elektrikli el aletleri tehlikelidir. Elektrikli el aletinizin bakımını özenle yapın. Elektrikli el aletinizin kusursuz olarak işlev görmesini engelleye- bilecek bir durumun olup olmadığını, hareketli parça- ların kusursuz olarak işlev görüp görmediklerini ve sıkı- şıp sıkışmadıklarını, parçaların hasarlı olup olmadığını kontrol edin. Aleti kullanmaya başlamadan önce hasar- lı parçaları onartın. Birçok iş kazası elektrikli el aletlerinin kötü bakımından kaynaklanır. Kesici uçları daima keskin ve temiz tutun. Özenle bakımı yapılmış keskin kenarlı kesme uçlarının malzeme içinde sı- kışma tehlikesi daha azdır ve daha rahat kullanım olanağı sağlarlar. Elektrikli el aletini, aksesuarı, uçları ve benzerlerini, bu özel tip alet için öngörülen talimata göre kullanın. Bu sı- rada çalışma koşullarını ve yaptığınız işi dikkate alın. Elektrikli el aletlerinin kendileri için öngörülen alanın dışın- da kullanılması tehlikeli durumlara neden olabilir. Akülü aletlerin özenli bakımı ve kullanımı Aküyü sadece üreticinin tavsiye ettiği şarj cihazı ile şarj edin. Bir akünün şarjına uygun olarak üretilmiş şarj ci- hazı başka bir akünün şarjı için kullanılırsa yangın tehlikesi ortaya çıkar. Sadece ilgili elektrikli el aleti için öngörülen aküleri kul- lanın. Başka akülerin kullanımı yaralanmalara ve yangınla- ra neden olabilir. Kullanılmayan aküyü büro ataçları, madeni bozuk para- lar, anahtarlar, çiviler, vidalar veya metal nesnelerden uzak tutun. Bunlar köprüleme yaparak kontaklara ne- den olabilir. Akü kontakları arasındaki bir kısa devre yan- malara veya yangınlara neden olabilir. Yanlış kullanım durumunda aküden sıvı dışarı sızabilir. Bu sıvı ile temasa gelmeyin. Yanlışlıkla temasa gelirse- niz su ile iyice yıkayın. Eğer sıvı gözlerinize gelecek olursa hemen bir hekime başvurun. Dışarı sızan akü sıvı- sı cilt tahrişlerine ve yanmalara neden olabilir. Servis Elektrikli el aletinizi sadece yetkili personele ve orijinal yedek parça kullanma koşulu ile onartın. Bu sayede ale- tin güvenliğini sürekli hale getirirsiniz. Matkaplar ve vidalama makineleri için güvenlik talimatı

GSB 14,4 VE-EC/GSB 18 VE-EC

Darbeli delme yaparken koruyucu kulaklık kullanın. Ça- lışırken çıkan gürültü işitme kayıplarına neden olabilir.

Çalışma esnasından uç veya vidanın görünmeyen akım kablolarına temas etme olasılığı bulunan işleri yapar- ken aleti izolasyonlu tutamaklarından tutun. Gerilim ile- ten kablolarla temas, aletin metal parçalarını gerilime ma- ruz bırakabilir ve bu da elektrik çarpmasına neden olabilir. Elektrikli el aleti ile birlikte teslim edilen ek tutamağı/ tutamakları kullanın. Aletin kontrolünün kaybı yaralan- malara neden olabilir. Görünmeyen şebeke hatlarını belirlemek için uygun ta- rama cihazları kullanın veya mahalli ikmal şirketinden yardım alın. Elektrik kablolarıyla kontak yangına veya elek- trik çarpmasına neden olabilir. Bir gaz borusunun hasara uğraması patlamalara neden olabilir. Su borularına giriş maddi zarara yol açabilir. Aletle kullanılan uç bloke olacak olursa elektrikli el ale- tini hemen kapatın. Geri tepme kuvveti oluşturabilecek reaksiyon momentlerine karşı dikkatli olun. Uçlar şu du- rumlarda bloke olur: – Elektrikli el aleti aşırı ölçüde zorlanınca veya – İşlenen iş parçası içinde açılanma yaparsa. Elektrikli el aletini sıkıca tutun. Vidalar takılıp sökülür- ken kısa süreli yüksek reaksiyon momentleri ortaya çıkabi- lir. Çalışırken elektrikli el aletini iki elinizle sıkıca tutun ve duruş pozisyonunuzun güvenli olmasına dikkat edin. Elektrikli el aleti iki elle daha güvenli kullanılır. İş parçasını emniyete alın. Bir germe tertibatı veya men- gene ile sabitlenen iş parçası elle tutmaya oranla daha gü- venli tutulur. Elinizden bırakmadan önce elektrikli el aletinin tam olarak durmasını bekleyin. Alete takılan uç sıkışabilir ve elektrikli el aletinin kontrolünü kaybedebilirsiniz. Aküyü açmayın. Kısa devre tehlikesi vardır. Aküyü aşırı ölçüde ısınmaya karşı; örneğin sü- rekli güneş ışınına karşı ve ayrıca, ateşe, suya ve neme karşı koruyun. Patlama tehlikesi vardır. OBJ_BUCH-2671-001.book Page 86 Friday, January 22, 2016 11:09 AMTürkçe | 87 Bosch Power Tools 1 609 92A 1RB | (22.1.16) Hasar gördüklerinde veya usulüne uygun kullanılma- dıklarında aküler buhar çıkarabilir. Çalıştığınız yeri ha- valandırın ve şikayet olursa hekime başvurun. Aküler- den çıkan buharlar nefes yollarını tahriş edebilir. Aküyü sadece elektrikli el aletiniz ile birlikte kullanın. Ancak bu yolla akü tehlikeli zorlanmalara karşı korunur. Çivi veya tornavida gibi sivri, kesin nesneler veya dış- tan kuvvet uygulamaları aküde hasara neden olabilir. Akü içinde bir kısa devre oluşabilir ve akü yanabilir, duman çıkarabilir, patlayabilir veya aşırı ölçüde ısınabilir. Akü kısmi şarjlı olarak teslim edilir. Aküden tam perfor- mansı alabilmek için aküyü şarj cihazı içinde tam olarak şarj edin. Şar cihazının kullanım kılavuzunu okuyun. Vites değiştirme şalterini sadece alet dururken kulla- nın. Vites seçme şalterini daima soununa kadar itin veya iş- letim türü seçme şalterini daima sonuna kadar çevirin. Aksi takdirde elektrikli el aleti hasar görebilir. Aletin kendinde bir çalışma yapmadan önce (örneğin bakım ve uç değiştirme işlerinden önce), aleti bir yere taşırken veya saklarken her defasında dönme yönü de- ğiştirme şalterini orta konuma getirin. Açma/kapama şalterine yanlışlıkla basıldığında yaralanma tehlikesi ortaya çıkabilir. Ürün ve işlev tanımı Bütün uyarıları ve talimat hükümlerini oku- yun. Açıklanan uyarılara ve talimat hükümleri- ne uyulmadığı takdirde elektrik çarpmalarına, yangınlara ve/veya ağır yaralanmalara neden olunabilir. Lütfen aletin resminin göründüğü sayfayı açın ve bu kullanım kılavuzunu okuduğunuz sürece bu sayfayı açık tutun. Usulüne uygun kullanım Bu elektrikli el aleti; vidaları takmak/sökmek ve ahşap, metal, seramik ve plastik malzemede delme işleri için tasarlanmıştır. GSB ayrıca tuğla, duvar ve taş malzemede darbeli delme işleri için de tasarlanmıştır. Bu aletin ışığı çalışma alanını doğrudan aydınlatmak için tasar- lanmış olup, konutlardaki mekan aydınlatmasına uygun değil- dir. Şekli gösterilen elemanlar Şekli gösterilen elemanların numaraları grafik sayfasındaki elektrikli el aleti resmindeki numaralarla aynıdır. 1 Uç kovanı 2 Anahtarsız uç takma mandreni 3 Derinlik mesnedi 4 Ek tutamak (izolasyonlu tutamak yüzeyi) 5 Ek tutamak ara parçası 6 Derinlikk mesnedi ayarı için kelebek vida 7 Tork ön seçimi ayar halkası 8 İşletim türü seçme şalteri 9 Vites seçme şalteri 10 Renk plakası 11 Kemere takma klipsi 12 Akü 13 Akü boşa alma düğmesi 14 Çalışma ışığı 15 Zorlanma emniyeti göstergesi 16 Çok amaçlı vidalama ucu adaptörü* 17 Dönme yönü değiştirme şalteri 18 Açma/kapama şalteri 19 Tutamak (izolasyonlu tutamak yüzeyi) *Şekli gösterilen veya tanımlanan aksesuar standart teslimat kap- samında değildir. Aksesuarın tümünü aksesuar programımızda bu- labilirsiniz. Teknik veriler Akülü delme/vidalama makinesi Akülü darbeli delme/vidalama makinesi

*Kullanılan aküye bağlı** <0 °C sıcaklıklarda sınırlı performans OBJ_BUCH-2671-001.book Page 87 Friday, January 22, 2016 11:09 AM88 | Türkçe 1 609 92A 1RB | (22.1.16) Bosch Power Tools Gürültü/Titreşim bilgisi Gürültü emisyon değerleri EN 60745-2-1, EN 60745-2-2 uyarınca belirlenmektedir.

GSR 14,4 VE-EC / GSR 18 VE-EC

Aletin A olarak değerlendirilen ses basıncı seviyesi tipik olarak 70 dB(A)’dan düşüktür. Tolerans K =3 dB. Çalışma sırasında gürültü seviyesi 80 dB(A)’yı aşabilir. Koruyucu kulaklık kullanın!

GSB 14,4 VE-EC / GSB 18 VE-EC

Aletin A olarak değerlendirilen gürültü seviyesi tipik olarak şöyledir: Ses basıncı seviyesi 87 dB(A); gürültü emisyonu seviyesi 98 dB(A). Tolerans K=3 dB. Koruyucu kulaklık kullanın! Bu talimatta belirtilen titreşim seviyesi EN 60745’e göre normlandırılmış bir ölçme yöntemi ile tespit edilmiştir ve ha- valı aletlerin karşılaştırılmasında kullanılabilir. Bu değer geçici olarak titreşim seviyesinin tahmin edilmesine uygundur. Belirtilen titreşim seviyesi elektrikli el aletinin temel kullanım alanlarını temsil eder. Ancak elektrikli el aleti başka kullanım alanlarında, farklı aksesuarla, farklı uçlarla kullanılırken veya yetersiz bakımla kullanılırken, titreşim seviyesi belirtilen değerden farklı olabilir. Bu da toplam çalışma süresi içindeki titreşim yükünü önemli ölçüde artırabilir. Titreşim yükünü tam olarak tahmin edebilmek için aletin kapa- lı olduğu veya çalıştığı halde kullanılmadığı süreler de dikkate alınmalıdır. Bu, toplam çalışma süresi içindeki titreşim yükü- nü önemli ölçüde azaltabilir. Titreşimin kullanıcıya bindirdiği yük için önceden ek güvenlik önlemleri alın. Örneğin: Elektrikli el aletinin ve uçların bakımı, ellerin sıcak tutulması, iş aşamalarının organize edilmesi. Maks. delme kapasitesi-Ø (1./2. Vites) – Ahşapta – Çelikte – Duvarda

Uç kovanı 1,5 – 13 1,5 – 13 1,5 – 13 1,5 – 13 Maks. vidalama-Ø mm 10 12 10 12 Ağırlığı EPTA-Procedure 01:2014’e göre kg 2,1* 2,2* 2,2* 2,3* İzin verilen ortam sıcaklığı – Şarjda – İşletmede

Tavsiye edilen şarj cihazları AL 18.. GAL 3680 AL 18.. GAL 3680 AL 18.. GAL 3680 AL 18.. GAL 3680 Endüktif aküler için tavsiye edilen şarj cihazları

*Kullanılan aküye bağlı ** <0 °C sıcaklıklarda sınırlı performans GSR 14,4 VE-EC GSR 18 VE-EC GSB 14,4 VE-EC GSB 18 VE-EC Toplam titreşim değerleri a

(üç yönün vektör toplamı) ve tolerans K, EN 60745-2-1, EN 60745-2-2 uyarınca. Metalde delme:

< 2,5 1,5 2,5 1,5 12,5 1,5 < 2,5 1,5 2,5 1,5 12,5 1,5 < 2,5 1,5 OBJ_BUCH-2671-001.book Page 88 Friday, January 22, 2016 11:09 AMTürkçe | 89 Bosch Power Tools 1 609 92A 1RB | (22.1.16) Montaj Akünün şarjı Not: Akü kısmi şarjlı olarak teslim edilir. Aküden tam perfor- mansı elde edebilmek için ilk kullanımdan önce aküyü şarj ci- hazında tam olarak şarj edin. Li-Ion aküler kullanım ömürleri kısalmadan istendiği zaman şarj edilebilir. Şarj işleminin kesilmesi aküye zarar vermez. Li-Ion aküler Electronic Cell Protection (ECP) sistemi ile derin şarja karşı korumalıdır. Akü deşarj olduğunda elektrikli el aleti koruyucu kesme sistemi ile kapatılır: Elektrikli el aleti artık ha- reket etmez. Elektrikli el aletiniz otomatik olarak kapandığında artık açma/kapama şalterine basmayın. Aksi takdirde akü ha- sar görebilir. Akünün çıkarılması Akünün 12 iki kilitlenme kademesi vardır ve bunlar akü boşa alma düğmesine 13 yanlışlıkla basıldığında akünün aletten çı- karak düşmesini önler. Akü elektrikli el aleti içinde bulunduğu sürece bir yay yardımıyla bu pozisyonda tutulur. Aküyü 12 çıkarmak için boşa alma düğmesine 13 basın ve aküyü ön tarafa doğru çekerek elektrikli el aletinden çıkarın. Bunu yaparken zor kullanmayın. Ek tutamak Elektrikli el aletinizi her zaman ek tutamakla 4 kullanın. Çalışmaya başlamadan önce her defasında ek tutama- ğın iyice sıkılmış olduğundan emin olun. Aletin kontrolü- nün kaybı yaralanmalara neden olabilir. Ek tutamağın takılması Eke tutamağı açmak için ek tutamağın 4 alt parçasını saat ha- reket yönünün tersine çevirin. Ek tutamağın 5 ara parçasını geri çekin ve bu pozisyonda tu- tun. Ek tutamağı elektrikli el aletine takmak için ek tutamağı mandren üzerine itin. Daha sonra ara parçayı 5 bırakın. Daha sonra ek tutamağın 4 alt parçasını saat hareket yönünde çevirerek sıkın. Ek tutamağın çevrilmesi Güvenli ve yorulmadan çalışabilmek için ek tutamağın 4 konu- munu istediğiniz gibi ayarlayabilirsiniz. Ek tutamağın alt parçasını 4 saat hareket yönünün tersine çe- virin ve ek tutamağı 4 istediğiniz pozisyona getirin. Daha son- ra tutamağın alt parçasını 4 saat hareket yönünde çevirerek sı- kın. Delik derinliğinin ayarlanması Derinlik mesnedi 3 ile istenen delik derinliği X ayarlanabilir. Derinlik mesnedi ayarı için öngörülen kelebek vidayı gevşetin 6 ve derinlik mesnedini ek tatamağa 4 takın. Derinlik mesnedini, matkap ucunun sivri tarafı ile derinlik mesnedinin ucu arasındaki mesafe istenen delik derinliğine eşit olacak biçimde X dışarı doğru çekin. Derinlik mesnedi ayarı için öngörülen kelebek vidayı 6 tekrar sıkın. Uç değiştirme (Bakınız: Şekil A) Elektrikli el aletinde bir çalışma yapmadan önce (örne- ğin bakım, uç değiştirme vb.), aleti taşırken ve saklar- ken her defasında aküyü alttan çıkarın. Aletin açma/ka- pama şalterine yanlışlıkla basıldığında yaralanmalar ortaya çıkabilir. Anahtarsız uç takma mandrenini 2 kovanını yönünde uç ta- kılabilicek ölçüde açın. Ucu takın. Anahtarsız uç takma mandreninin 2 kovanını elinizle yö- nünde kuvvetlice sıkın. Mandren otomatik olarak kilitlenir. Toz ve talaş emme Kurşun içeren boya, bazı ahşap türleri, mineraller ve metallerin tozları sağlığa zararlı olabilir ve alerjik reak- siyonlara, solunum yolu hastalıklarına ve/veya kansere yol açabilir. Asbest içeren malzemeler sadece uzmanlar tarafından işlenebilir. – Çalışma yerinizi iyi bir biçimde havalandırın. – P2 filtre sınıfı filtre takılı soluk alma maskesi kullanmanı- zı tavsiye ederiz. İşlenen malzemelere ait ülkenizdeki geçerli yönetmelik hü- kümlerine uyun. Çalıştığınız yerde tozun birikmesini önleyin. Tozlar ko- layca alevlenebilir. İşletim Çalıştırma Akünün yerleştirilmesi Not: Elektrikli el aletinize uygun olmayan aküleri kullandığınız takdirde hatalı işlevler ortaya çıkabilir veya elektrikli el aleti hasar görebilir. Aletin yanlışlıkla çalışmasını önlemek için dönme yönü değiş- tirme şalterini 17 merkezi konuma getirin. Aküyü 12, hissedi- lir biçimde kavrama yapacak ve tutamakla aynı hizaya gelecek biçimde tutamağın içine yerleştirin. Dönme yönünün ayarlanması (Bakınız: Şekil B) Dönme yönü değiştirme şalteri 17 ile elektrikli el aletinin dön- me yönünü değiştirebilirsiniz. Ancak açma/kapama şalteri 18 basılı iken bu mümkün değildir. Sağa dönüş: Dönme yönü değiştirme şalterini 17 iki ta- raftan sonuna kadar şu pozisyona itin . Sola dönüş: Dönme yönü değiştirme şalterini 17 iki taraf- tan sonuna kadar şu pozisyona itin . OBJ_BUCH-2671-001.book Page 89 Friday, January 22, 2016 11:09 AM90 | Türkçe 1 609 92A 1RB | (22.1.16) Bosch Power Tools İşletim türünün ayarlanması Delme İşletme türü seçme şalterini 8 “Delme” sembolü üzerine getirin. Vidalama İşletme türü seçme şalterini 8 “Vidalama” sembo- lü üzerine getirin. Darbeli delme (GSB 14,4 VE-EC, GSB 18 VE-EC) İşletme türü seçme şalterini 8 “Darbeli delme” sembolü üzerine getirin. Açma/kapama Aleti çalıştırmak için açma/kapama şalterine 18 basın ve şal- teri basılı tutun. LED 14 açma/kapama şalteri 18 yarı yarıya veya tam olarak basılı iken yanar ve elverişsiz koşullarda vidalama yerini ay- dınlatır. Enerjiden tasarruf etmek için elektikli el aletini sadece kulla- nacağınız zaman açın. Devir sayısının ayarlanması Açma/kapama şalterine 18 basma durumunuza göre elektrikli el aleti açıkken devir sayısını kademeler halinde ayarlayabilir- siniz. Açma/kapama şalteri 18 üzerine hafif bir bastırma kuvveti uy- gulanınca alet düşük devir sayısı ile çalışır. Bastırma kuvveti yükseltildikçe devir sayısı da yükselir. Tork ön seçimi (Vidalama işletim türü için geçerlidir) Tork ön seçim ayar halkası 7 ile gerekli torku 25 kademesiz olarak ayarlayabilirsiniz. Ayarlanan torka ulaşıldığında alek- trikli el aleti durdurulur. Mekanik vites seçimi Vites seçme şalterini 9 sadece elektrikli el aleti durur- ken kullanın. Vites 1: Düşük devir sayısı alanı; büyük delik çapları için . Vites 2: Yüksek devir sayısı aralığı; küçük çaplı deliklerin açılması için. Sıcaklığa bağlı aşırı zorlanma emniyeti Usulüne uygun kullanıldığında elektrikli el aleti zorlanamaz. Aşırı zorlanma durumunda veya izin verilen akü sıcaklığı aralı- ğının dışına çıkıldığında çıkış gücü düşer veya elektrikli el aleti kapanır. Bu durumda elektrikli el aleti ancak izin verilen akü sı- caklığına erişildiğninde tam çıkış gücü ile tekrar çalışır. Sıcaklığa bağımlı zorlanma emniyeti elektrikli el aletindeki LED’in 15 kırmızı olarak yanması ile gösterilir. LED 15 sönün- ce, alet tekrar izin verilen aku sıcaklığı aralığına gelmiş demek- tir. Derin şarj emniyeti Li-Ion aküler Electronic Cell Protection (ECP) sistemi ile derin şarja karşı korumalıdır. Akü deşarj olduğunda elektrikli el aleti koruyucu kesme sistemi ile kapatılır: Elektrikli el aleti artık ha- reket etmez. Hızlı kapama sistemi Hızlı kapama sistemi elektrikli el aletinin daha iyi kontrol edil- mesini sağlar. Elektrikli el aleti matkap ucu ekseninde önce- den kestirilemeyen bir biçide dönecek olursa hızlı kapama sis- temi aleti kapatır. Hızlı kapama sistemi elektrikli el aletinde yanıp sönen bir LED ile gösterilir. Aleti tekrar çalıştırmak için açma/kapama şalterini bırakın ve şaltere yeniden basın. Hızlı kesme işlevi sadece elektrikli el aleti maksimum devir sayısı ile çalışıyorsa ve matkap ucu ekseninde serbest biçimde dönebiliyorsa tetiklenir. Bu işlem için uygun bir çalışma pozisyonu seçin. Aksi takdirde hızlı kes- me işlevi gerçekleşmez. Çalışırken dikkat edilecek hususlar Elektrikli el aletini daima kapalı durumda vida üzerine yerleştirin. Dönmekte olan uçlar kayabilir. Vidalama bitsini veya çok amaçlı bits adaptörünü çıkarmak için yardımcı bir alet kullanılabilir. Kemere takma klipsi Kemere takma klipsi 11 yardımı ile elektrikli el aletini kemere takabilirsiniz. Bu şekilde her iki elinizde serbest olur ve elek- trikli el aletini istediğiniz an kullanabilirsiniz. Renk plakası (Bakınız: Şekil D) Renk plakası 10 ile elektrikli el aletini isteğinize göre işaretle- yebilirsiniz. Bakım ve servis Bakım ve temizlik Elektrikli el aletinde bir çalışma yapmadan önce (örne- ğin bakım, uç değiştirme vb.), aleti taşırken ve saklar- ken her defasında aküyü alttan çıkarın. Aletin açma/ka- pama şalterine yanlışlıkla basıldığında yaralanmalar ortaya çıkabilir. İyi ve güvenli çalışabilmek için elektrikli el aletini ve ha- valandırma deliklerini daima temiz tutun. Akü artık işlev görmüyorsa lütfen Bosch elektrikli el aletleri için yetkili bir servise başvurun. Müşteri hizmeti ve uygulama danışmanlığı Müşteri hizmeti ürününüzün onarım, bakım ve yedek parçala- rına ilişkin sorularınızı yanıtlandırır. Demonte görünüşler ve yedek parçalara ilişkin ayrıntılı bilgiyi aşağıdaki Web sayfasın- da bulabilirsiniz: www.bosch-pt.com Bosch uygulama danışmanlığı ekibi ürünlerimize ve ilgili akse- suara ilişkin sorularınızda size memnuniyetle yardımcı olur. Bütün başvuru ve yedek parça siparişlerinizde ürünün tip eti- keti üzerindeki 10 haneli ürün kodunu mutlaka belirtin. Sadece Türkiye için geçerlidir: Bosch genel olarak yedek parçaları 7 yıl hazır tutar. OBJ_BUCH-2671-001.book Page 90 Friday, January 22, 2016 11:09 AMTürkçe | 91 Bosch Power Tools 1 609 92A 1RB | (22.1.16) Türkçe Bosch Sanayi ve Ticaret A.Ş. Aydinevler Mah. Inonu Cad. No:20 Ofis Park A Blok 34854 Kucukyali/Maltepe Tel.: 444 80 10 Fax: +90 216 432 00 82 E-Mail: iletisim@bosch.com.tr İdeal Eletronik Bobinaj Yeni San. Sit. Cami arkası No: 67 Aksaray Tel.: 0382 2151939 Tel.: 0382 2151246 Bulsan Elektrik İstanbul Cad. Devrez Sok. İstanbul Çarşısı No: 48/29 İskitler Ankara Tel.: 0312 3415142 Tel.: 0312 3410203 Faz Makine Bobinaj Sanayi Sit. 663 Sok. No: 18 Antalya Tel.: 0242 3465876 Tel.: 0242 3462885 Örsel Bobinaj
