NÁVOD NA OBSLUHU GSR 18 VEEC BOSCH

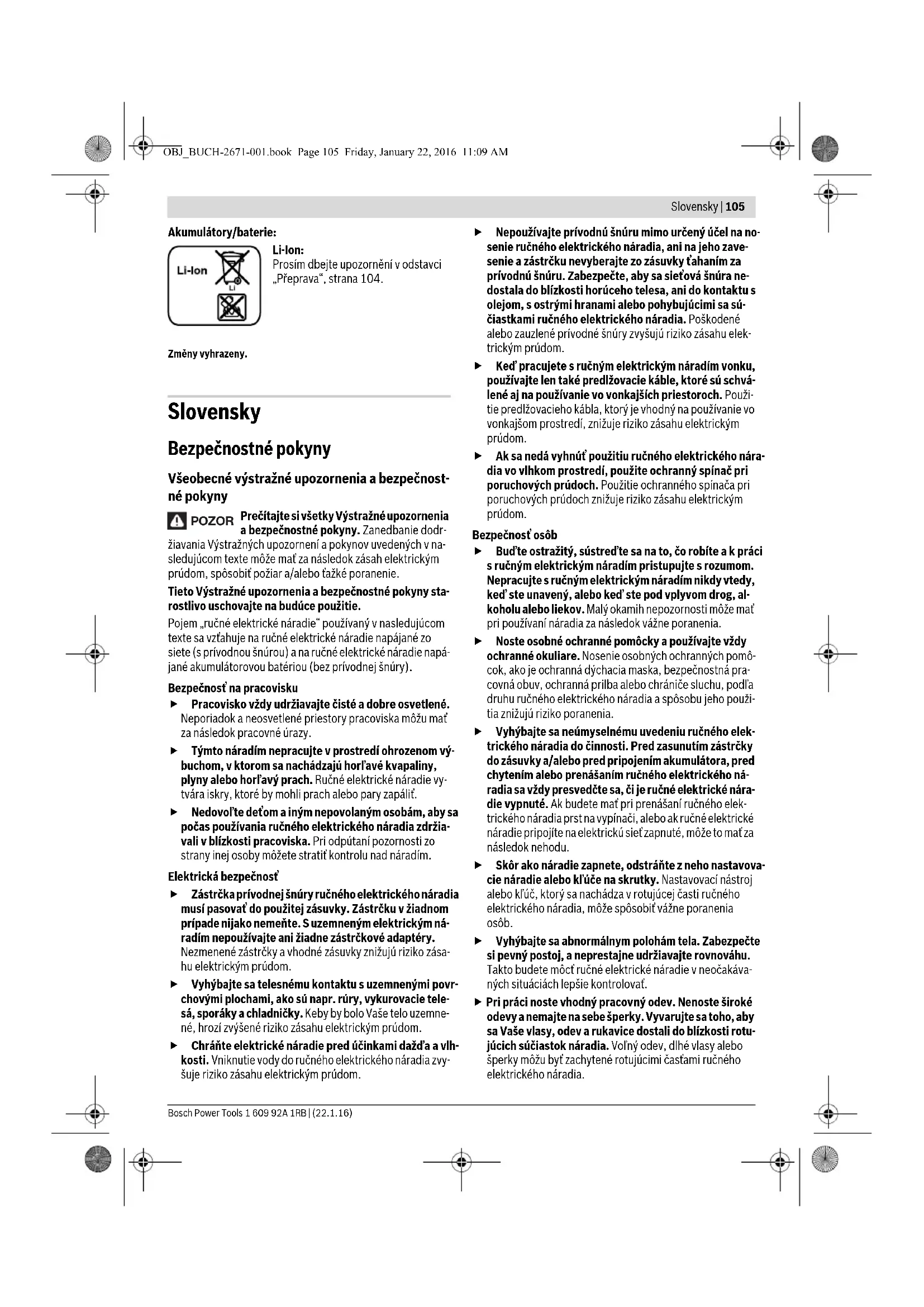

Pri vŕtaní s príklepom používajte chrániče sluchu. Pôso- benie hluku môže mať za následok stratu sluchu.

Držte ručné elektrické náradie len za izolované plochy rukovätí, ak vykonávate takú prácu, pri ktorej by mohli použitý pracovný nástroj alebo skrutka natrafiť na skryté elektrické vedenia. Kontakt s elektrickým vede- ním, ktoré je pod napätím, môže dostať pod napätie aj ko- vové súčiastky náradia a spôsobiť zásah elektrickým prú- dom. Používajte prídavné rukoväte, ktoré Vám boli dodané s náradím. Strata kontroly nad náradím môže mať za násle- dok poranenie. Používajte vhodné prístroje na vyhľadávanie skrytých elektrickým vedení a potrubí, aby ste ich nenavŕtali, alebo sa obráťte na miestne energetické podniky. Kon- takt s elektrickým vodičom pod napätím môže spôsobiť po- žiar alebo mať za následok zásah elektrickým prúdom. Poš- kodenie plynového potrubia môže mať za následok expló- ziu. Preniknutie do vodovodného potrubia spôsobí vecnú škodu. Keď sa pracovný nástroj zablokuje, ručné elektrické náradie okamžite vypnite. Buďte pripravený na vznik intenzívnych reakčných momentov, ktoré spôsobia spätný ráz náradia. Pracovný nástroj sa zablokuje v takom prípade, keď: – ručné elektrické náradie je preťažené alebo – je vzpriečené v obrábanom obrobku. Pri práci ručné elektrické náradie dobre držte. Pri uťa- hovaní a uvoľňovaní skrutiek môžu krátkodobo vznikať veľké reakčné momenty. Pri práci držte ručné elektrické náradie pevne oboma rukami a zabezpečte si stabilný postoj. Pomocou dvoch rúk sa ručné elektrické náradie ovláda bezpečnejšie. OBJ_BUCH-2671-001.book Page 106 Friday, January 22, 2016 11:09 AMSlovensky | 107 Bosch Power Tools 1 609 92A 1RB | (22.1.16) Zabezpečte obrobok. Obrobok upnutý pomocou upína- cieho zariadenia alebo zveráka je bezpečnejší ako obrobok pridržiavaný rukou. Počkajte na úplné zastavenie ručného elektrického ná- radia, až potom ho odložte. Pracovný nástroj sa môže za- seknúť a môže zapríčiniť stratu kontroly nad ručným elek- trickým náradím. Akumulátor neotvárajte. Hrozí nebezpečenstvo skrato- vania. Chráňte akumulátor pred horúčavou, napr. aj pred trvalým slnečným žiarením, pred ohňom, vodou a vlhkosťou. Hrozí nebezpečenstvo výbu- chu. Po poškodení akumulátora alebo v prípade neodborné- ho používania môžu z akumulátora vystupovať škodlivé výpary. Zabezpečte prívod čerstvého vzduchu a v prí- pade nevoľnosti vyhľadajte lekársku pomoc. Tieto vý- pary môžu podráždiť dýchacie cesty. Používajte tento akumulátor iba spolu s Vaším ručným elektrickým náradím Bosch. Len takto bude akumulátor chránený pred nebezpečným preťažením. Špicatými predmetmi, ako napr. klince alebo skrutko- vače, alebo pôsobením vonkajšej sily môže dôjsť k poškodeniu akumulátora. Vo vnútri môže dôjsť k skratu a akumulátor môže začať horieť, môže z neho unikať dym, môže vybuchnúť alebo sa prehriať. Akumulátor sa dodáva v čiastočne nabitom stave. Aby ste zaručili plný výkon akumulátora, pred prvým použi- tím akumulátor v nabíjačke úplne nabite. Prečítajte si Návod na používanie nabíjačky. S prepínačom rýchlostných stupňov manipulujte len vtedy, keď je náradie vypnuté. Posúvajte prepínač rýchlostných stupňov, resp. otáčaj- te prepínač pracovných režimov vždy až na doraz. V opačnom prípade by sa mohlo ručné elektrické náradie po- škodiť. Pred každou prácou na ručnom elektrickom náradí (na- pr. údržba, výmena nástroja a pod.) ako aj pri transpor- te a úschove náradia dajte prepínač smeru otáčania do strednej polohy. V prípade neúmyselného náhodného za- pnutia vypínača hrozí nebezpečenstvo poranenia. Popis produktu a výkonu Prečítajte si všetky Výstražné upozornenia a bezpečnostné pokyny. Zanedbanie dodr- žiavania Výstražných upozornení a pokynov uvedených v nasledujúcom texte môže mať za následok zásah elektrickým prúdom, spô- sobiť požiar a/alebo ťažké poranenie. Vyklopte si láskavo vyklápaciu stranu s obrázkami produktu a nechajte si ju vyklopenú po celý čas, keď čítate tento Návod na používanie. Používanie podľa určenia Toto ručné elektrické náradie je určené na zaskrutkovávanie a uvoľňovanie skrutiek ako aj na vŕtanie do dreva, kovu, kerami- ky a plastov. Typ GSB je okrem toho vhodný aj na vŕtanie s prí- klepom do tehál, muriva a do prírodného kameňa. Svetlo tohto elektrického náradia je určené na to, aby osvet- ľovalo priamu pracovnú oblasť elektrického náradia a nie je vhodné na osvetľovanie priestorov v domácnosti. Vyobrazené komponenty Číslovanie jednotlivých komponentov sa vzťahuje na vyobra- zenie elektrického náradia na grafickej strane tohto Návodu na používanie. 1 Upínací mechanizmus 2 Rýchloupínacie skľučovadlo 3 Hĺbkový doraz 4 Prídavná rukoväť (izolovaná plocha rukoväte) 5 Spojovací diel prídavnej rukoväti 6 Krídlová skrutka na nastavovanie hĺbkového dorazu 7 Nastavovací krúžok krútiaceho momentu 8 Prepínač voľby pracovných režimov 9 Prepínač rýchlostných stupňov 10 Farebná spona 11 Sponka na upnutie na remeň 12 Akumulátor 13 Tlačidlo uvoľnenia aretácie akumulátora 14 Pracovné svetlo 15 Ukazovateľ ochrany proti preťaženiu 16 Univerzálny držiak skrutkovacích hrotov* 17 Prepínač smeru otáčania 18 Vypínač 19 Rukoväť (izolovaná plocha rukoväte) *Zobrazené alebo popísané príslušenstvo nepatrí celé do základ- nej výbavy produktu. Kompletné príslušenstvo nájdete v našom programe príslušenstva. Technické údaje Akumulátorový vŕtací skrutkovač Akumulátorový príklepový vŕtací skrutkovač

Typická hodnota hladiny akustického tlaku A výrobku je typicky nižšia ako 70 dB(A). Nepresnosť merania K =3 dB. Hladina hluku môže pri práci prekračovať až hodnotu nad 80 dB(A). Používajte chrániče sluchu!

GSB 14,4 VE-EC / GSB 18 VE-EC

Hodnotená hodnota hladiny hluku A tohto náradia je typicky: Akustický tlak 87 dB(A); Hodnota hladiny akustického tlaku 98 dB(A). Nepresnosť merania K =3 dB. Používajte chrániče sluchu! Počet voľnobežných obrátok – 1. stupeň – 2. stupeň min

- - 0–28500 0–31500 max. krútiaci moment – mäkký skrutkový spoj podľa ISO 5393 Nm 40

max. krútiaci moment tvrdé ukončenie skrutkovania podľa normy ISO 5393 Nm 70

Skľučovadlo 1,5 – 13 1,5 – 13 1,5 – 13 1,5 – 13 max. skrutkovací priemer mm 10 12 10 12 Hmotnosť podľa EPTA-Procedure 01:2014 kg 2,1* 2,2* 2,2* 2,3* Povolená teplota okolia – pri nabíjaní – pri prevádzke

Odporúčané nabíjačky AL 18.. GAL 3680 AL 18.. GAL 3680 AL 18.. GAL 3680 AL 18.. GAL 3680 Odporúčané nabíjačky pre indukčné akumu- látory

*v závislosti od použitého akumulátora ** obmedzený výkon pri teplote <0 °C GSR 14,4 VE-EC GSR 18 VE-EC GSB 14,4 VE-EC GSB 18 VE-EC Celkové hodnoty vibrácií a

(suma vektorov troch smerov) a nepresnosť merania K zisťo- vané podľa normy EN 60745-2-1, EN 60745-2-2. Vŕtanie do kovu:

Vŕtanie s príklepom do betónu:
