| Typ produktu | Profesionálna priamočiara píla |
| Značka | Bosch |
| Model | GST 135 CE Professional (0 601 510 7..) |
| Hmotnosť (podľa EPTA 01/2003) | 2,6 kg |
| Menovitý príkon | 720 W |
| Užitočný výkon | 310 W |
| Počet zdvihov naprázdno | 500 - 2800 ot/min |
| Amplitúda zdvihu | 26 mm |
| Maximálna hĺbka rezu (drevo) | 135 mm |
| Maximálna hĺbka rezu (hliník) | 20 mm |
| Maximálna hĺbka rezu (nelegovaná oceľ) | 10 mm |
| Maximálny uhol skoseného rezu | 45° (vľavo/vpravo) |
| Kyvný pohyb | Áno, 4 nastaviteľné polohy |
| Regulácia otáčok | Áno, s predvoľbou rýchlosti |
| Systém Precision Control | Áno, bočné vedenie čepele |
| Zariadenie na ofukovanie | Áno, prepínateľné |
| Prípojka na odsávanie | Áno, hadica na odvod prachu |
| Nástrojový držiak | SDS pre čepele s T-stopkou |
| Trieda ochrany | II (dvojitá izolácia) |
| Napájanie | Sieťové, 230 V / 240 V |
| Hladina akustického tlaku | 84 dB(A) |
| Hladina akustického výkonu | 95 dB(A) |
| Vibrácie (rezanie dreva) | 6 m/s² (neistota K=1,5 m/s²) |
| Údržba | Pravidelné čistenie vetracích otvorov a držiaka čepele; mazanie valčekového vedenia čepele |
| Príslušenstvo v balení | Čepeľ píly (príklad), PVC kryt, protišmyková podložka, ochrana proti vyštiepeniu (voliteľné) |
Často kladené otázky - GST 135 CE Professional BOSCH
Otázky používateľov k GST 135 CE Professional BOSCH
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Píla vo formáte PDF zadarmo! Nájdite svoj návod GST 135 CE Professional - BOSCH a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. GST 135 CE Professional značky BOSCH.
NÁVOD NA OBSLUHU GST 135 CE Professional BOSCH
Vodici kladku 12 prilezitostné namazte kapkou oleje.
Vodici kladku 12 pravidelne kontrlujte. Je-li opotrebovana, musi byt v autorizvanem servisnim stredisku Bosch yvmeneña.
Tieto Vystrazne upozornenia a bezpečnostné použitie.
Pojem, ručné elektrické náradie" použivaný v nasledujúcom texte sa vztahuje na ručné elektrické náradie napajane zo siete (s privodnou snúrou) a na ručné elektrické náradie napajaned akumulatorovou bateriou (bez privodnej snúry).
b) Vyhybajte sa telesnému kontaktu s uzemnenymi povrchovymi plochami, ako su napr. rury, vykurovacie telesa, sporaky a chladničky. Keby by bolvo telo uzemnene, hrozi zvyşene riziko zasahu elektrickym prudom.
c) Chrante elektrické naradie pred učinkami dažda a vlhosti. Vnikutie vody do ručného elektrického náradia zvyšije riziko zasahu elektrickým prudom.
d) Nepouzivaje privodnu snuru mimo urceny ucel na nosenie rucnheo elektrickeho naradia, ani na jeho zavesenie a zastrku nevyberajte zo zasuvky tahanim za privodnu snuru. Zabezpeche, aby sa sietovasnura nedostala do blizkosti horuceho telesa, ani do Kontaktu s olejom, s ostrym hranami alebo pohybujucimi sa suciastkami rucnheo elektrickeho naradia. Poskodené alebo zauzlené privodne snury zvyssuju riziko zasahu elektrickym prudom.
e) Ked' pracujete s rucnym elektrickym náradim vonku, pouzivaje len také predlžovacie kable, ktoré su schvalene aj na pouzivanie vo vonkajsch priestoroch. Pouzitie predlžovacieho kable, ktory je vchodny na pouzivanie vo vonkajsom prostredi, znižije riziko zasahu elektrickym prudom.
f) Ak sa nedá vyhnú' pouzitiu ručného elektrického náradla vo vlhkom prostre di, použite ochranný spinač pri poruchovych prudoch. Použitie ochranného spi nača pri poruchovych prudoch znižuje riziko zásahu elektrickým prudom.
3) Bezpečnost' osob
a) Budte ostraizy, sustred'te sa na to, co robite a k praci s ruchnym elektrickym naradim pristupujte s Rozumom. Nepracujte s ruchnym elektrickym naradim nikdy vtedy, ked ste unaveny, alebo ked ste pod vplyvom droq, alkoholu alebo liekov. Maly okamih nepozornosti moze mat' pri pouzivani nara分红 za nasledok vaze poranenia.
b) Noste osobné ochranné pomócky a použivajte vždy ochranné okuliare. Nosenie osobnych ochrannych pomocok,
Slovensky | 169
ako je ochranná dychacia maska, bezpečnostná pracovna obuv. ochranná prilba alebo chraniče sluchu, podla druhu ručného elektrického náradia a sposobu jeho použitia znižuju riziko poranenia.
c) Vyhybajte sa neumyselnému uvedeniuručného elektrického naradia do cinnosti.Predzasunutim zastrckydozasuvky a/alebo pred pripojenim akumulátora, pred chytenim alebo prenasanim rucného elektrického naradia sa vždy presvedcte sa,ci je ručné elektrické naradie yvpnute.Ak budete mat'pri prenasani ručného elektrického naradia prest na yvpinači, alebo ak ručné elektrické naradie pripojite na elektrickú siet'zapnute,moze to mat'za nasledok nepodu.
d) Skor ako náradie zapnete, odstrante z neho nastavovacie náradie alebo kl'uce na skrutky. Nastavovaci nastroj alebo kl'uc, ktory sa nachadza v rotujucej casti ručného elektrického naradia, moze sposobit'važne poranenia osob.
e) Vyhybajte sa abnormalnym poloham tela. Zabezpece si pevny postoj, a neprestajne udrziavaje rovnovahu. Tako budete moct' ručné elektrické náradie v neocakávanych situaciach lepsie kontrolovat'.
f) Prír páráci doste vhodný pracovný odev.
Nenoste široké odevy a nemajte na sebe šperky. Vyvarujte sa toho, aby so Vase vlasy, odev a rukavice dostali do blízkosti rotujúcích suciastok naradia.
Volné odev, dlhé vlasy alebo šperky možu byt' zachyté rotujucimi cast'amručného elektrického naradia.
g) Ak sa da na rucne elektrické naradie na montovat odsavacie zariadenie a zaradenie na zachytavanie prachu, presvedte sa, ci su dobre pripojene a spravyne pouzivané. Pouzivanie odsavacieho zaradenia a zariadenia na zachytavanie prachu znižuje riziko ohrozenia zdravia prachom.
4) Starostlivé použivanie rucného elektrického nárdia a manipulácia s nim
a) Rucne elektrické náradie nikdy nepretá-zujte. Použivajte také elektrické náradie, ktoré je urcené pre dany druh prace.
Pomocou vchodneho ručného elektrického náradia budete pracovat' lepsie a bezpečnejsie v uvedenom rozsahu vykonu náradia.
b) Nepouzivajte nikdy takrucne elektrické náradie, ktoré maPokazeny vypinač. Náradie, ktoré sa už nedá zapnut' alebo vypnut', je nebezpečné a treba ho zverit do opravy odborníkovi.
c) Skor ako začnete náradie nastavovat alebo prestavovat, vymlenat príslušenstvo alebo skor, ako odložite náradie, vždy vytiahnite zăstréku slet'ovej snúry zo zásuvky. Toto préven'tivne opatrenie zabrañuje neumyselnému spusteniiu ručného elektrického náradia.
d) Nepouzivané ruçné elektrické náradie uschovávajte tak, aby bolo mimo dosahu deti. Nedovol'te použivat pneumaticke náradie osobám, ktoré s nim nie su doverne oboznámene, alebo ktoré si neprecitali tieto Pokyny. Ručné elektrické náradie je nebezpečné vtedy, ked'ho použivaju neskúsené osoby.
e) Rucne elektrické náradie starostlivo osetrujte. Kontrolujte, cipohyblive suciastkybezchybne funguju alebo ciblokuju, cienu zlomené alebo poskodenie niedtore suciastky, ktoré by mohl negativeneovplynovat spravne fungovanie ručného elektrického náradia. Pred pouzit'maradia dajte poskodené suciastky vym职员. Veña nehod bolo spósobenych nedostatočnou udrzbou elektrického náradia.
f) Rezné nastroje udriavajte ostre a ciste.
Starostlivo osetrované rezné nastroje s ostrymi reznymi hranami maju mensiu tendenciuk zablokovaniu a'ahsie sa daju viest'.
g) Použivajte ručné elektrické náradie, prisluşenstvo, nastavovacie nastroje a pod. podla tychto vystržných upozorneni a bezpečnostnéch pokynov. Pri práci zohl'adnite konkrétne pracovné podmienky a cinnost', ktoru budete vykonávat. Použivanie ručného elektrického náradia na iny učel ako na predpisané použitle moze viest' k nebezpečným situáciám.
170 | Slovensky
5) Servisiné prace
Pri vykonávani takej prace, pri ktorej by mohol nastroj natrafit' na skryte elektrické vedenia alebo zasiahnut' vastnu privodnú snuru náradia, drzte náradie len za izolované plochy rukovati. Kontakt s elektrickym vedenim, ktoré je pod napatim, moze dostat pod napatie aj kovove suciastky náradia a sposobit'zasah elektrickym prudom.
Obe ruky majte v dostatočnej vzdialenosti od priestoru pilenia. Nesiahajte pod obrobok. Pri kontakte s pilovym listom hrozi nebezpečenstvo vázneho poranenia.
K obrobku prisuvajte elektrické naradie iba v zapnutom stave. Inak hrozi v priade zasekutia pracovného nastroja v obrobku nebezpečenstvo spatného razu.
Davajte pozor na to, aby vodiace sane náradia 7 pri pilení spoalhlo priliehal. Vzpričěný alebo zaseknutý pilový list sa može zlomit', alebo vyvolá spatný raz.
- Po skončeni práce rucné elektrické náradie vypnite a pilový list vyberte z rezu az vtedy, kěd' sa elektrické náradie uplne zastavilo. Tak sa vyhnete spätnému razu náradia a budete moct' elektrické náradie bezpečne odložit.
Používajte len nepoškodené a bezchybné pilové listy. Skrivené alebo neostre pilove listy sa mozu zlomit' alebo spösobit' spatny raz ručného elektrického náradia.
Nebrzdtite po vypnuti pilovy list bocnym tlakom. Pilovy list by sa mohol poskodit, zlomit, alebo by mohol vyvolat spatny raz.
Použivajte vchodné pristroje na vyhádávanie skrytích elektrický vedenia potrubi, aby ste ich nenavřtali, alebo sa obrat'te na miestne energetické podniky. Kontakt s elektrický vodičom pod napatim
mõze spösobit' poziar alebo mat' za nasledok zasah elektrickym prudom. Poškodenie plynového potrubia moze mat' za nasledok exploziu. Preniknutie do vodovodného potrubia spösobi vecné skody alebo moze mat' za nasledok zasah elektrickym prudom.
Zabezpečte obrobok. Obrobok upnuty pomocou upinaceho zariadenia alebo zveráka je bezpečnejsi ako obrobok pridržiavany rukou.
Udrziavaje svoje pracovisko v cisitote. Mimoriadne nebezpečné su zmesi roznych materíálov. Prach z lakhych kovov sa moze l'ahko zapalit' alebo explodovat'.
- Pockajte na upné zastavenie ručného elektrického náradia, az potom ho odložte. Pracovny nastroj sa moze zaseknú'ta moze zapricinit' stratu kontroly nad ručným elektrickým náradim.
Nepouzivaje ruçé elektrické náradie, ktoré má poskodenu privodnu snuru. Nedotykajte sa poskodenej privodnej snury a v pripeade, ze sa kabel počas prace s náradim poskodi, Ihned vytiahnite zástrčku zo zásuvky. Poskodené privodné snúry zvyšujriziko zásahu elektrickým prudom.
Popis fungovania
Toto náradie je urçéné na rezanie dreva, plastov, kovu, keramickych dosák a gummy a na vyrezávanie tychto materialov na pavnej podložke. Jevhodné na realizáciu rovních aj oblukovitych rezov suhlom zošikmenia do 45^ . Dodržiavajte odporuciana výrobcu piloveho listu.
Slovensky | 171
Vyobrazené componenty
Cislovanie Jednotlivych componentov sa vztahujne na vyobrazenie elektrickeho naradia na grafickej strane tohto Navodu na pouzivanie.
1 Plastovy kryt
2 Aretacne tlaicido yypinaca (GST 135 BCE)
3 Vypinač
4 Nastavovacie koliesko predvolby frekvencie kmitov
5 Odsavaci natrubok
6 Klzná pátka
7 Vodiace sane
8 Vypinač zariadenia na odfukovanie triesok
9 Nastavovacia pačka pre výkyv
10 Tlačidlo funkcie Precision Control
11 Vodiace celuste pre Precision Control
12 Vodiaca kladka
13 Pilovy list*
14 Chranič proti dotyku
15 Zdvihadlo
16 Kryt pre odsavanie
17 Páčka SDS na uvol'nenie piloveho listu
18 Rukovat' (izolovaná plocha rukovate)
19 Odsavacia hadica*
20 Odsavac adaptor
21 Chranič proti vytrhávaniu materíálu
22 Stupnica uhla zošikmenia
23 Nastavovacie koliesko odpruzenia vodiacich sani
24 Upinacia pacha pre vodiace sane
25 Vedenie parallelného dorazu
26 Aretacna skrutka paralelneho dorazu*
27 Paralelny doraz s vyrezávačom kruhovych otvorov
28 Centrovaci hrot paralelného dorazu*
*Zobrażné alebo popisané prisluşenstvo nepatri celé do základnej vybavy produktu. Kompletné prisluşenstvo najdete v našom programe prisluşenstva.
Technické udaje
Súbory technickej dokumentácie sa nachadzajú na adrese: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen
Prehlad odporucanych pilovych listov najdetena konci tohto Navodu na pouzivanie. Vkladajte len pilove listy, ktoré majú stopku s Jednouvackou (stopku T). Pilovy list by nemal byt dlhsi, ak je pre planovaný druh rezu nevyhnutné.
Na rezanie uzkych oblukov a oblukov s malym polomerom pouzivajte uzky pilovy list.

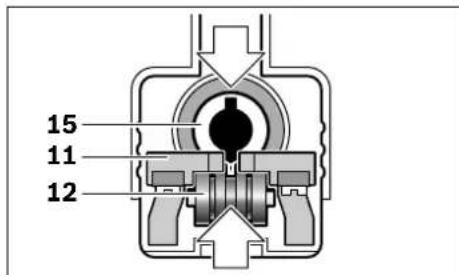

Vkladanie piloveho listu (pozri obrazok A)
V priade potreby demontujte ochranny 16 kryt (pozri ,Kryt").
Zasunte pilovy list 13, zubami otoenymi v smere rezu az na doraz tak, aby zaskocil do zdvihadla 15.
Pri vkladani piloveho listu davajte pozor na to, aby sa pflovy list nachadzal v dražke vodiacej klady 12.
Upozornenie: V takom pripade, ked' sa dražky
upinacieho mechanizmu piloveho listu nenachádzajv takej polohe, aku ukazu je obrazok, alebo ked' su vodiace celuste Precision Control 11 uzavreté, pilovy list 13 sa nedá do zdvihadla 15zasunú. Potlacte krátko pačku SDS 17 do strany a potom ju opat uvolnite.
Prekontrolujte, ci pilovy list dobre sedi. VoJnejsi pilovy list moze vypadnut'a sposobit Vam poranenie.
Vyhodenie piloveho listu (pozri obrazok B)
Pri vyhadzovani piloveho listu drzte naradie tak, aby vyhadzovany pilovy list nemohol zranit ziadne osoby ani zvierata.
Zatlactepacku SDS 17 do strany az na doraz. Vodiace celuste Precision Control 11 sa uvoInia a pilovy list 13 bude vysunuty.
Odsavanie prachu a triesok
Prach z niedtorych materiav,napr.z naterov obsahujucich olovo,z niedtorych druhov tvrdeho dreva,mineralov a kovov moze byt zdraviu skodlivy.Kontakt s takymto prachom alebo jheo vdychovanie moze vyvolavat allergickereakcie/aalebo sposobit ocherenie dychacich ciest pracovnika,pripadne osob, ktore sa nachadzaju v blizkosti pracoviska. Urcite druhy prachu,napr. prach z duboveho alebo z bukoveho dreva,s povazuju za rakovinotvorne,a to predovsetkym spolu s dalsimi materialmi,ktore sa pouzivaju pri spracovavani dreva (chromitan,chemicke prostriedky na ochranu dreva).Material, ktory obsahuje azbest,smu opracovavatlen spezialne yskoleni pracovnici.
-Pouzivajte podla moznosti zariadenie na odsavanie prachu.
- Postarajte sa o dobré vetranie svojho pracoviska.
- Odporucame Vam pouzivat ochrannu dychaci masku s filtrom triedy P2.
Dodrziavajte aj predpisy vlastnej krajiny tkyajuce sa konkrtneho obrabaneho materialu.
Kryt
Namontujte kryt 16 este predtym, ako rucne elektrické zariadenie pripojite na odsavanie prachu/triesok.
Nasadte kryt 16 na ručné elektrické naradie tákm sposobom, aby držiaky v strede krytu zaskovi li na chraničić prstov 14 (chranić proti dotyku).
Ak pracujete bez odsavacieho zariadenia, moze te kryt 16 demontovat. Pri demontazi uchopte kryt 16 zboku a potiahnite ho smerom dopredu.
174 | Slovensky
Pripojenie odsavania (pozri obrazky C-E)
Vlozte odsavaci natrubok 5 do otvoru vodiacich sani 7. Davajte pritom pozor na to, aby plastovy vystupok odsavacieho natrubka zapadol podla obrazka do prislušného otvoru na telese náradia.
Nasuhte odsavaci hadicu 19 (prisluensstvo) podla konkrteho vyhotovenia bud priamo na odsavaci natrubok 5 alebo odrezte staru hadicovu koncovku, na koniec hadice naskrutkujte odsavaci adaptor 20 (prisluensstvo) a potom ho nasadte priamo na odsavaci natrubok 5. Spotje odsavaci hadicu 19 s nejakym vysavoacom (prisluensstvo). Prehlad Rozlichny typov pripojeni na vysavoce najdete na konci totoh Navodu na pouzivanie.
Zariadenie na odfukovanie triesok vypnite, ked ste pripojili odsavacie zariadenie (pozri "Zariadenie na odfukovanie triesok").
Aby ste dosiahli optimalne odsavanie, namontuje podla moznosti aj chranič proti vytrhavaniu materiálu 21.
Vysávac musi byt'vhodný pre dany druh opracovávaného materialú.
Pri odsavani materialov mimoriadne ohrozujucich zdravie, rakovinotvornych alebo suchych prachov pouzivaje spezialny vysavač.
Chranič proti vytrhávaniu materiálu (pozri obrázok F)
Chranič proti vytrhávaniu materialu 21
(prísluşenstvo) möze pri pîleni zabrànit'vytrhavaniudreva povrchovej plochy materiálu. Chränic proti vytrhavaniu materiálu sa dà použit'lenpri urcitych typoch pilovych listov a len pri uhlerezu 0^ .Vodiace sane 7 sa pri pîleni blizkookrajschränicom proti vytrhavaniu materiánu nesmú posunú'celkom dozadu.
Chranič proti vytrhávaniu materiálu 21 zatlačte zdola do vodiacich sani 7 (ta, aby zárez ukazoval smerom hare, ako ukazuje obrázok).
Chranič proti vytrhávaniu materialu 21 sa dá vložit do vodiacich saní v dvoch polohách. Pri práci súzkymi pilovými listami ho zatlačte do prednej polohy, pri práci so širokými pilovými listami do zadnej polohy vodiacich saní 7.
Pri pouziti klznej pataky 6 sa chranič proti vytrhávaniu materiálu 21 nevkladá do vodiacich saní 7, ale vladá sa do klznej pataky.
Klzná pátka
Pri obrabani velmi chulostivych povrchov moze- te kznu pataku nasadit'6 na vodiace sane 7,aby ste povrchov plochu uchrani pred poskria- banim.
Pri vkladani najpv klznpu kspedu zavest na vodiace sane 7 potlacte ju vzadu hore a nechajte ju zaskoit.
Prevádzka
Druhy prevádzky
Nastavenie uhl zošikmenia (pozri obrázok G)
Vodiace sane 7 sa mozu na dosiahnutie uhla zošikmenia naklonit' až do 45^ doprava alebo dofava.
Demontujte kryt 16 a odsavaci natrubok 5.
- Otvorte upinaciu pačku 24 vodiacich sani a vodiace sane 7 posunte trochu smerom k siet'ovej šnúre.
- Na nastavenie precízneho uhla sklonu majú vodiace sane na pravej i' favej strane zaskakovacie body pri uhlovych hodnotách 0^ a 45^ . Pootočte vodiace sane 7 podla stupnice 22 do požadovanej polohy. Ostatné uhly zošikmenia možete nestavovat pomocou uhlomera.
Potom posunte vodiace sane 7 a' na doraz smerom k pilovemu listu 13.
Potom uzavrite upinaciu paCKu 24,aby ste vodiace sane v nastavenej polohe zaaretovali.
Kryt 16, odsavaci natrubok 5 a chranic protiyvtrhavani materialu 21 materialu sa pri sikmych rezoch nemozu pouzivat.
Prestavenie vodiacich sani (pozri obrazok H)
Pri pileni blizko okraja treba vodiace sane 7 pre-sunut' smerom dozadu.
- Demontujte kryt 16 (pozri „Kryt“, strana 173).
- Otvorte upinaciu pačku 24 vodiacich sani a vodiace sane 7 posunte az na doraz smerom k sietovej snure.
Potom uzavrite upinaciu paCKu 24,aby ste vodiace sane v nastavenej polohe zaaretovali.
Pilenie s posunutymi vodiacimi sanami 7 je możné len pri uhle sklonu 0^ . Okrem toho sa nesmie použivat' ani paralelny doraz s vyrezávačom kruhovych otvorov 27 (príslusenstvo) a takisto ani chranic proti vytrhavaniu materialu 21.
Zmena odpruzenia vodiacich sani
Pomocou nastavovacieho kolieska 23 sa damenit' odpruzenie upinacej packy 24 pre vodiace sane.
Ked vodiace sane 7 po uzavreti packy nesedia dostatoene pvne, otvorte upinaciu packu a otacajte nastavovacin kolieskom smerom k znacke ^+
Ked'sa vodiace sane po otvoreni upinacej packy nedaju vobec prestavit, alebo keda juprestavitlen tazko,otaçaje nastavovacie koliesko smerom."
Precision Control
Prostrednictvom fungcie Precision Control sa zlepsim bocné drzanie polohy piloveho listu. Bocné vedenie pomocou vodiacich celusti Precision Control 11 umoznue uskutocnienie presnoho rezu.
Ak chcete zapnut' funkciu Precision Control, stlachte tlacidlo 10. Ak chcete vypnut' funkciu Precision Control, zatlacte paeku SDS 17 do strany az na doraz a vysunte pilovy list 13. Potom ho v priade potreby opat'zasunte spat'.
Pri ymene piloveho listu pouzivaje praccovne rukavice. Vysunuty pilovy list moze byt'velmi horuci.
Funkcia Precision Control sa da vyuzivat pri vsetkych pouzitiach naradia, aj pri sikmych rezoch. Pouzitie tejto funkcie odporucame predovsetkym prirezani do hrubeho dreva: Vdaka bocnemu vedeniu bude dorzany uhol rezu a zabiehanie piloveho listu sa zmensi (pozri aj odsek Rezanie hrubeho dreva", strana 176).
Zariadenie na odfukovanie triesok
Prudom vzduchu moze zariadenie na odfukovanie triesok 8 udrziavat liniu rezu cistu beztriesok.
Zapnutie zariadenia na odfukovanie triesok: Pri praci s velkym uberom materialu pri rezani do dreva, plastov a pod. otocte prepinač 8 do polohy „I".
Vypnutie zariadenia na odfukovanie triesok: Ak budete obrabat'kov, alebo ak mate pripojené odsavacie zariadenie, posunte prepinač 8 do polohy „0".
Uvedenie do prevadzky
Vsimnite si napatie siete! Napatie zdroja prudu musi mat' hodnotu zhodnu s udajmi na typovom stitku ručného elektrického naradia. Vyrobky ozacene pre napatie 230 V sa smú použivat' aj s napätim 220 V.
176 | Slovensky
Zapinanie/vypinanie (GST 135 CE)
Potrebna frekvencia zdvihov zavisif od druhu obranheho materialu a od pracovnych podmienok a da sa zistit na zaklade pratickej skusky.
Zniżenie frekvencie zdvihov sa odporuča pri prikladani piloveho listu k obrobku ak o pri rezani plastov a hlinika.
Pri dlhsej praci s mensou frekvenciou kmitov sa moze ruene elektricke naradie intenzivne zahrievat. Demontujte z rucnheo elektrickeho naradia pilovy list a nechajte elektricke naradie bezat's maximnou frekvenciou kmitov cca 3 minuty, aby vychladlo.
Pokyny na použivanie
Pri obrabani mensich a tensich obrobkov pouzite vzy stabilnu podlozku resp. rezaci stol (prislusenstvo).
Pri praci drzte ručné elektrické náradie za rukovat' 18 a ved'te ho poždž požadovanej linie rezu. Ak chcete dosiahnut' precíze rezy a pokojný chod náradia, ved'te ho okrem toho druhou rukou za plastovy kryt 1.
Chranič proti dotyku (chranič prstov)
Chranič proti dotyku 14 umiestnený na telese náradia zabrañuje neumyselnému dotyku pilo-veho listu poças pracovnej cinnosti náradia a nesmie sa demontovat'.
Rezanle hrubého dreva
Ak budete robit' rovné rezy do hrubého dreva, dodržiavajte nasledujúce odporucania:
Zapnite funkciu Precision Control,aby ste viedli pilovy list bocne (pozri odsek "Precision Control", strana 175).
-Pouzivajte pilové listy Bosch, ktoré majú vytlaceny napis , Precision for Wood".
Nastavte presny uhol rezu pomocou nejakého bezného uhlomera.
- Rezte len s malym posuvom. Vykyv a zdvih zabezpecujó dostatočné postup prace náradia.
Vedte ručné elektrické náradie vždy pevnemomocou paralelného dorazu 27 alebo poprinejakej pomocnej liste. Vyhybajte sa bočnému tlaku na rukovat'18,aby ste zabrani skriženiu ručného elektrického náradiavmateriali.
-Pri pileni drzte ručné elektrické naradie jegnou rukou za rukovat' 18 a druhou rukou za plastovy kryt 1.
Pilenie zapichnutim (zanorenim) (pozri obrazky I-J)
Pilenie zapichnutim sa smie použivat'len pri makkych materialoch ak drevo, plynovy beton, sadrokarton a podobne!
Na pilenie zapichnutim (zanorenim) použivajte len krátke pilové listy. Pilenie zapichnutim je moźné len pri uhle zošikmenia 0^ .
Paralelny doraz s vyrezávačom kruhovych otvorov (Príslušenstvo)
Pri práci s paralelnym dorazom s vyrezávačom kruhovych otvorov 27 (príslušenstvo) smie byt hrubka materiálu maximálne 30 mm.
Paralelné rezy (pozri obrazok K): Uvolnite are
tačné skrutku 26 a posunte stapnicu paralle
neho dorazu vedenim 25 vo vodiacich saniach.
Nastavte požadovaní širku rezu ako hodnotu
stupnice na vnútornej strane vodiacich sani.
Aretacné skrutku 26 utiahnite.
Rezanie kruhovych otvorov (pozri obrazok L): Aretacnu skrutku prelozte 26 na druhu stranu parallelneho dorazu. Posunte stapnicu parallelneho dorazu vedenim 25 vo vodiacich saniach. V strede obrobku, do ktoreho chcete rezat'kruhov'tvor, vyfrajte dieru. Zasunte centrovaci hrot 28 vnutornym otvorom parallelneho dorazu do vyvfranej diery. Nastavte pozadovan ypolmer akohodnotu stipnice na vnutornej strane vodiacich sani. Aretacnu skrutku 26 utiahnite.
Chladiaci/mastiaci prostriedok
Pri rezani kovu by ste mali kvoli zahrievaniu materialu naniest pozdiz linie rezu chladiaci, resp. mastiaci prostriedok.
Udrzba a servis
Udrzba a cistenie
Upinaci mechanizmus piloveho listu pravidne cistite. Pilovy list vyberte z ručného elektrického náradia a náradie na rovnej ploche zlaḥka vyklepte.
Vyrazne znečistenie ručného elektrického naradia moze mat za nasledok funkné poruchy. Materialy, ktoré vytrárajú pri rezani velké množstvo prachu, nerežte z tohto dovodu zdola ani nad hlavou.
Pri extremnych prevadzkovych podmienkach (napriklad pri obrabani kovov) sa moze vnutri naradia vo zvysenej miere usadzat jemny dobre vodivy prach. To moze poskodlt ochrannu izolaciu naradia.V taki chto pripadoh odporucame pouzivanie stacionarneho odsavacieho zaradenia, castejsie vyfukovanie vetracich strbin a predradenie ochranneho spinaca pri poruchovych prudoch (Fl).
Namastite vodiacu kladku 12 prilezitostne kvapkou oleja.
Kontrolujte vodiacu kladku 12 pravidene. Ak je opotrebovana, treba ju dat' ymenit' v autorizovanej servisnej opravovni.
Ak by pristroj napriek starostlivej vyrobe a kontrole predsa len prestal niekedy fungovat, treba dat opravu vykonat autorizovanej servisnej opravovni elektrického náradia Bosch.
Pri vsetkych dopytoch a objednavkach nahrndnych suciastok uvadzajte bezpodmiene ne 10-miestne vecne cislo uveden na typovom stitku vyrobku.
Servisné stredisko a poradenská sluzba pre zákaznikov
Servisné stredisko Vám odpovie na otázky týkajúce sa opravy a udžržby Vásho produktu ak o aj nahradnych suciastok. Rozložene obrázka y informácia k nahradném suciastkam najdete aj na web-stranke:
www.bosch-pt.com
Tim poradenskej sluzby pre zakaznikov Bosch Vam rad pomoze aj pri problemoch tykajucich sa kupy a nastavenia produktov a prisluenstva.
178 | Slovensky
Slovakia
Tel.: +421 (02) 48703800
Fax: +421 (02) 48703801
E-Mail: servis.naradia@sk.bosch.com
www.bosch.sk
Likvidácia
Rucne elektrické náradie, prisluşenstvo a obal treba dat' na recykláciu šetriacuŽivotné prostredie.
Len pre krajiny EU:
Neodhadzujte ručné elektrické
náradie do komunálneho odpadu! Podla Europskej smernice
2002/96/ES o starych elektrických a elektronicích vyrodkoch a podla jej aplikácij v narodnom
práve sa musia už nepoužitelné elektrické produkty zbierat' separovane a dat' na recykláciu zodpovedajúcu ochrane zivotného prostredia.
Zmeny vyhradene.
Magyar | 179
