| Produkttype | Profesjonell stikksag |
| Merke | Bosch |
| Modell | GST 135 CE Professional (0 601 510 7..) |
| Vekt (iht. EPTA 01/2003) | 2,6 kg |
| Nominell opptatt effekt | 720 W |
| Avgitt effekt | 310 W |
| Tomgangsslag | 500 - 2800 slag/min |
| Slaglengde | 26 mm |
| Maks. kappedybde (tre) | 135 mm |
| Maks. kappedybde (aluminium) | 20 mm |
| Maks. kappedybde (ustål) | 10 mm |
| Maks. gjæringsvinkel | 45° (venstre/høyre) |
| Pendelbevegelse | Ja, 4 justerbare posisjoner |
| Hastighetsregulator | Ja, med forhåndsvalgskive |
| Precision Control-system | Ja, sideføring av bladet |
| Blåseanordning | Ja, kan slås av/på |
| Støvuttakstilkobling | Ja, støvavsugsslange |
| Verktøyholder | SDS for blad med T-skaft |
| Beskyttelsesklasse | II (dobbelt isolert) |
| Strømforsyning | Nett, 230 V / 240 V |
| Lydtrykknivå | 84 dB(A) |
| Lydeffektnivå | 95 dB(A) |
| Vibrasjon (saging i tre) | 6 m/s² (usikkerhet K=1,5 m/s²) |
| Vedlikehold | Regelmessig rengjøring av ventilasjonsåpninger og bladholder; smøring av rullebladfører |
| Inkluderte tilbehør | Sagblad (eksempel), PVC-deksel, sklisikker plate, flisvern (valgfritt) |
Ofte stilte spørsmål - GST 135 CE Professional BOSCH
Brukerspørsmål om GST 135 CE Professional BOSCH
0 spørsmål om dette apparatet. Svar på dem du kjenner, eller still ditt eget.
Still et nytt spørsmål om dette apparatet
Last ned instruksjonene for din Sag i PDF-format gratis! Finn veiledningen din GST 135 CE Professional - BOSCH og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. GST 135 CE Professional av merket BOSCH.
BRUKSANVISNING GST 135 CE Professional BOSCH
Stovsugen skal vare egnet til det materiale, som skal opsuges.
Precision Control kan anvendes til alle formal, ogsa til geeringssnit. Den kan isar anbefales til snit i tykt trae: Med faringen i siden overholdes snitvinklen og savklingens forlob forringes (se ogsa, Savning i tykt trae", side 92).
Vedligeholdelse og service
Vedligeholdelse og rengoring
Installingnng av pendling
Forval av slagfrekvens
Sikkerhetsinformasjon
Generelle advarsler for elektroverktoy
ADVARSEL
Les gjennom alle advarslene
og anvisingene. Feil ved over
holdelsen av advarslene og nedenstaende anvisninger kan medfore elektriske stot, brann og/eler alvorlige skader.
Ta godt vare pa alle advarslene og informasjonene.
Det nedenstaende anvendte uttrykket «elektroverktoy» gjelder for strømdrevne elektroverktoy (med ledning) og batteridrevne elektroverktoy (uten ledning).
a) Hold arbeidsomradet rent og ryddig og sorg for bra belysning. Rotete arbeidsomraderller arbeidsomrader uten lys kan fore til ulykker.
b) Ikke arbeid med elektroverktoyet i eksplosjonsutsatte ompigelser - der detbefinner seg brennbare vasker, gass eler stov. Elektroverktoylager gnister somkan antennestovller damper.
c) Hold barn og andre personer unna nár elektroverktoyet brukes. Hvis du blir for-styrret under arbeidet, kan du miste kon-trollen over elektroverktoyet.
2) Elektrisk sikkerhet
a) Stöpselet til elektroverktøyet违法犯罪 ininn i stikkontakten. Stöpselet ma ikke forandres på noen som helst matte. Ikke bruk adapterstopsler sammen med jordele elektroverktøy. Bruk av stopsler som ikke er forandret på og passende stikkontakter reduserer risikoen for elektriske stot.
b) Unnga kroppskontakt med jordede over flater sik som ror, ovner, komfyrer og kjoleskap. Det er storre fare ved elektriske stot hvis kroppen din er jordet.
c) Hold elektroverktoyet unna regn aller fuktigkeit. Dersom detkommen vann i et elektroverktoy, oker risikoen for elektriske stot.
d) Ikke bruk ledningen til andre formål, f. eks. til a bare elektroverktoyet, henge det opp aller trekke det ut av stikkontakten. Hold ledningen unna varme, olje, skarpe kanter aller verktoydeler som beveger seg. Med skadede aller opphopede ledninger øker risikoen for elektriske støt.
e) Nár du arbeider utendørs med et elektrøverktóy, ma du kun bruke en skjøteledning som er egnet til utendørs bruk. Nár du bruker en skjøteledning som er egnet for utendørs bruk, reduseres risikoen for elektriske stót.
f) Hvis det ikke kan unngås Å bruke elek- troverktøyet i fuktige omgivelser, ma du bruke en jordfeilbryter. Bruk av en jord- feilbryter reduserer risikoen for elektriske støt.
3) Personsikkerhet
a) Vær oppmerksom, pass pa hva du gjør, gã fornuftig frem nãr du arbeider med et elektroverktø. Ikke bruk elektroverktø nãr du er trett eller er pavirket av narkotika, alkohl erer medikamente. Et øye-blikks uoppmerksomhet ved bruk av elektroverktøyet kan fore til alvorlige skader.
b) Bruk personlig verneutstyr og husk alltid a bruke vernebriller. Bruk av personlig sikkerhetsutstyr som stovmaske, sklifaste arbeidssko, hjelm eller horselvern -avhengig av type og bruk av elektroverktoyet - reduserer risikoen for skader.
c) Unngä a starte verktoyet ved en feiltagelse. Forviss deg om at elektroverktoyet er slatt av for du kobler det til strommen og/eller batteriet, lofter det oppeller bær det. Hvis du holder fingeren pa bryteren nar du bær elektroverktoyet eller kobler elektroverktoyet til strommen iinnkoblet tilstand, kan dette fere til uhell.
d) Fjern innstillingsverktoy eller skrunokler for du slar pa elektroverktoyet. Et verktoy ell er nokkel som befinner seg i en roterende verktoydel, kan fore til skader.
106 | Norsk
e) Unnga en unormal kroppsholdning. Sorg for a sta stodig og i balanse. Demed kan du kontrullere elektroverktoyet bedre i uventede situasjoner.
f) Bruk alltid egnede klær. Ikke bruik vide klær eller smykker. Hold här, təy og hansker unna deler som beveger seg. Lost-sittende təy, smykker eller langt här kankommen inn i deler som beveger seg.
g) Hvis det kan monteres stovavsug- og oppsmilingsinnretninger, ma du forvisse deg om at disse er tilkoblet og brukes pa korrekt mate. Bruk av et stovavsug redu-serer farer pa grunn av stov.
4) Omhyggelig bruk og handtering av elektroverktøy
a) Ikke overbelast verktoyet. Bruk et elek- troverktoy som er beregnet til den type arbeid du vil utfore. Med et passende elektroverktoy arbeider du bedre og sikrere i det angitte effektomradet.
b) Ikke bruk elektroverktoy med defekt pa-/av-bryter. Et elektroverktoy som ikke lencer kan slas av eller pa, er farlig og ma repareres.
c) Trek stopselet ut av stikkontakten og/eller fjern batteriet for du utforer innstlinger pa elektroverktoyet, skifter tilbehorsdelerller legger maskinen bort. Disse tiltakene forhindrer en utilisiktet starting av elektroverktoyet.
d) Elektroverktoy som ikke er i bruk på oppbevaresutilgengelig for barn. Ikke la maskinen brukes av personer som ikke er fortrolig med dette eller ikke har lest disse anvisingene.Elektroverktoy er farlige nár de brukes av uerfarne personer.
e) Vær noye med vedlikeholdet av elektroverktøyet. Kontroller om bevegelige verktoydeler fungerer feilfritt og ikke klemmes fast, og om deler er brukket ell er skadet, slick at dette innvirker pa elektroverktøyes funksjon. La disse skade de delene repareres for elektoverktøyet brukes. Darlig vedlikeholdte elektroverktøy er arsaken til mange uhell.
f) Hold skjaereverktoyene skarpe og rene. Godt stelte skjaereverktoy med skarpe skjaer setter seg seks sa ofte fast og er lettere a fore.
g) Bruk elektroverktoy, tilbehør, verktoy osv. i henhold tilppe anvisingene. Ta hensyn til arbeidsforholdene og arbeidet som skal utfores. Bruk av elektroverktoy til andre formal enn det som er angitt kan fore til farlige situasjoner.
5) Service
a) Elektroverktøyet ditt skal alltid kun repareres av kvalifisert fagpersonale og kun med originale resedeler. Slik opprettholdes verktøyets sikkerhet.
Sikkerhetsinformasjoner for stiksager
Hold elektroverktoyet pa de isolerte gripeflatene, hvis du utforer arbeid der innsatverktoyet kan trefpe pa skjulte strmledninger erer den egne strmledningen. Kontakt med en spenningsforende ledning kan ogsa sette elektroverktoyets metalldeler under penning og fore til elektriske stot.
Hold hendene unna sagomraret. Ikke grip under arbeidsstykket.Vedkontakt med sagbladet er det fare for skader.
Elektroverktoyet ma kun fores inn mot arbeidsstykket iinnkoblet tilstand.Deter elIers fare for tilibakeslag, hvis innsatsverktoyet henger seg opp i arbeidsstykket.
Pass pa at fotplaten 7 ligger godt pa under sagingen. Et sagblad som har kilt seg fast kan brekke ellere til tilbakeslag.
- Slä verktøyet av när arbeidet er ferdig og trekk forst sagbladet ut av snittet när sagbladet er helt stanset. Slik unngár du tilbakkeslag og kan legge elektroverktøyet sikkert ned.
Bruk kun seksade, feilfrie sagblad.
Boyde aller slove sagblad kan brekke aller forarsake tilbakeslag.
Brems称之 sagbladet etter utkobling ved atrykke mot dette fra sider.Sagbladet kan ta skade,brekke ellor forarsake et tilbakeslag.
Norsk | 107
Bruk egnede detektorer til a finne skjulte strom-/gass-/vannledninger, ell spor hos det lokale el-/gass-/vannverket. Kontakt med elektriske ledninger kan medfere brann og elektrisk stot. Skader pa en gassledning kan fore til eksplosjon. Inntrenging i en vannledning forarsaker materielle skader og kan medfore elektriske stot.
Sikre arbeidsstykket. Et arbeidsstykke som holds fast med spenninnretninger erer en skrustikke, holds sikrere enn med handen.
Hold arbeitsplassen ren. Materialblandinger spesielt farlige. Lettmetallstov kan brenne ell er eksplodere.
Vent til elektroverktoyet er stanset halt for du legger det ned. Innsatsverktoyet kan kile seg fast og fore til at du mister kontrollen over elektroverktoyet.
Bruk aldri elektroverktoyet med skadet led- ning. Ikke beror den skadele ledningen og trekk stapselet ut hvis ledningen skades i Iopet av arbeidet. Med skadet ledning oker risikoen for elektriske stot.
Funksjonsbeskrivelse
Les gjennom alle advarslene og anvisingene. Feil ved overholdelsen av advarslene og nedenstaende anvisinger kan medfrole elektriske stat, brann og/eller alvorlige skader.
Brett ut utbrettssiden med bildet av maskinen, og la donne siden vare utbrettet mens du leser bruksanvisingen.
Formalsmessig bruk
Maskinen er beregnet til a utfore kappinger og utskjaeringer i tre, kunststoff, metall, keramikkplat er gummi pa faste underlag. Den er egnet til rette og kurve-snitt med en gjaeringsvinkel pa opp til 45^ Ta hensyn til sagbladanbefalingene.
Illustrertekomponenter
Nummereringen av de illustrerte komponentene gjelder for bildet av elektroverktøyet pa illustrasjonssiden.
1 Kunststoffkappe
2 Lasetast for pa-/av-bryter (GST 135 BCE)
3 Pá-/av-bryter
4 Stillhjul slagtallforvalg
5 Avsugstuss
6 Glidesåle
7 Fotplate
8 Bryter for sponblaseinnretningen
9 Innstillingsspak for pendelbevegelse
0 Precision-Control-tast
1 Precision-Control-foringsbakker
2 FOringsrull
13 Sagblad
14 Bergringsvern
15 Slagstang
16 Vernedeksel for avsugingen
17 SDS-spak til opplasing av sagbladlasen
18 Handtak (isolert grepflate)
19 Avsugslange
20 Avsugadapter
21 Flisvern
22 Skala gjaeringsvinkel
23 Stillhjul for forspenning av fotplaten
24 Spennspak for fotplaten
25 Foring for parallelanlegget
26 Laseskrue for parallelanlegget
27 Parallellanlegg med sirkelforing*
28 Sentreringsspiss for parallelanlegget*
Informasjonene gjelder for nominell spening [U] 230/240 V. Ved lavere spening og pa visse nasjonale modeller kan disse informasjonene variere noe.
Legg merke til produktnummeret pa typeskiltet til elektroverktayet ditt. Handelsbetegnelsene for de enkelte elektroverktoyene kan variere.
Stoy-/vibrasjonsinformasjon
| GST 135 CE | GST 135 BCE | |
| Måleverdier funnet i henhold til EN 60745. | ||
| Det typiske A-bedømte støynivået for maskinen er | ||
| Lydtrykknivå | dB(A) | 84 |
| Lydeffektnivå | dB(A) | 95 |
| Usikkerhet K= | dB | 3 |
| Bruk hørselvern! | ||
| Totale svingningsverdier (vektorsum fra tre retninger) beregnet fj. EN 60745: | ||
| Saging av tre: | ||
| Svingningssemisjonsverdi ah | m/s2 | 6 |
| Usikkerhet K | m/s2 | 2 |
| Saging av metallplater: | ||
| Svingningssemisjonsverdi ah | m/s2 | 6 |
| Usikkerhet K | m/s2 | 1,5 |
1609 929 S88 | (22.6.09) Bosch Power Tools
Norsk | 109
Vibrasjonsnivæt som er angitt i disse anvisin-gene er malt iht. en malemetode som er standard-disert i EN 60745 og kan brukes til sammenlig-ning av elektroverktoy med hverandre.Den egner seg til en forellobig vurdering av svingningsbelastningen.
Det angitte svingningsnivæt representer de hovedsakelige anvendelsene til elektronverktoyet. Men hvis elektroverktoyet brukes til andre anvendelser, med avvikende innsatsverktoyller utilstrekkelig vedlikehold, kan svingningsnivæt avvike. Dette kan fere til en tydelig øking av svingningsbelastningen over hele arbeidstidsrommet.
Til en noyaktig vurdering av svingningsbelastninger skal det ogsa tas hensyn til de tidene maskinen er slatt av ellerr, men不信 virkelig brukes. Dette kan tydelig redusere svingningsbelastninger over hele arbeidstidsrommet.
Bestem ekstra sikkerhetstiltak til beskyttelse av brukeren mot svingningenes virkning, som for eksempel: Vedlikehold av elektroverktoy og inn-satsverktoy, holde hendene varme, organisere arbeidsforlopene.
Samsvarserklaerig
Vi erklær som eneansvarlig atproduktet som beskrives under «Tekniske data»stemmer overens med følgende normer eller normative dokumenter:EN 60745 jf.bestemmelsene i direktive 2004/108/EF,98/37/EF (frem til 28.12.2009),2006/42/EF (fra 29.12.2009).
Tekniske underlag hos:
Robert Bosch GmbH, PT/ESC,
D-70745 Leinfelden-Echterdingen
Dr. Egbert Schneider
Fare alle arbeider pa elektroverktoyet utfores ma stapelet trekkes ut av stikkontakten.
Innsetting/utskifting av sagblad
Bruk vernehansker ved montering av sagbladet. Ved beroring av sagbladet er det fare for skader.
Valg av sagblad
En oversikt over anbefalte sagblad finner du bak i denen instruksen. Sett kun inn sagblad av T-tange-typen. Sagbladet bar畸形 lenghte enn kuttet det skalage.
Bruk et smalt sagblad til saging i smale kurver.

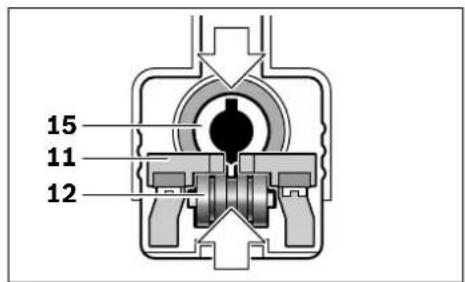

Innsetting av sagblad (se bilde A)
Ta eventuelt vernenekselet 16 av (se «Verneneksel»).
Skyv sagbladet 13 med tennene i skjæreretning inn i slagstangen 15 til det gär i las.
Ved insetting av sagbladet ma du passe pa at sagbladryggen befinner seg i sporet til fgringsrullen 12.
Merk: Hvis sporene til sagbladfestet ikke stär i den posisjonen som vises på bildet, eller Precision-Control-foringsbakkene 11 er lukket, kan sagbladet 13 ikke skyves inn i slagstangen 15. Trykk SDS-spaken 17 mot siden attt øyeblikk og slipp den igjen.
Kontroller om sagbladet sitter godt fast. Et Iost sagblad kan falle ut og skade deg.
110 | Norsk
Utkasting av sagbladet (se bilde B)
Hold elektronverktøyet slick ved utkasting av sagbladet at ingen personer eller dyr skades av det utkastede sagbladet.
Trykk SDS-spaken 17 mot sider frem til anslag. Precision-Control-fringsbakkene 11 Iosnes og sagbladet 13 kastes ut.
Stov/sponavsuging
Stov fra materialer som blyholdig maling, noen tresorter, mineraler og metall kan varehelsefarlige. Beroring ellinanding av stovkan utlose allergiske reaksjoner og/eller andedrettssykdommer hos brukeren allerpersoner som befinner seg i nærhen.
Visse typer stov som eik-eller bokstov gjelder som kreftfremkallende, spesielt i kombinasjon med tilsetningsstoffer til trebearbe-delse (kromat,trebeskyttelsemidler).
Asbestholdig materiale m kun bearbeides av fagfolk.
- Bruk helst et stovavsug.
- Sorg for god ventilasjon av arbeidsplassen.
Det anbefales a bruke en stovmaske med filterklasse P2.
Folg ditt lands gyldige forskrifter for de materi-ralene som skal bearbeides.
Vernedeksel
Monter vernaldekselet 16 for du kobler elektroverktoyet til et stovavsug.
Sett vernaldekselet 16 sik pa elektroverktoyet at holderne i midten pa vernaldekselet gar i las pa bergringsvernet 14.
Til arbeid uten stovavsug kan du fjerne verndekelet 16. Til demontering tar du tak i verndekelet 16 fra sider og trekker det av.
Tilkobling av stovavsuget (se bildene C-E)
Sett avsugstussene 5 inn i utsparingen pa fotplaten 7.Pass pa at kunststoffspissen pa avsugstussen griper inn i den tilsvarende apningen pa huset som vist pa bildet.
Sett en avsugslange 19 (tilbehør) avhengig av modellen enten direkte pa avsugstussen 5 aller kapp ditt gamle slangeendestykke, skru avsugadapteren 20 (tilbehør) pa slangeenden og sett den sa direkte pa avsugstussen 5. Forbind avsugslangen 19 med en støvsuger (tilbehør). En oversikt over tilkobling til forskjellige støsvugere finner du pa slutten av delle instruksen.
Slav sponblaseinnretningen nardu har koplet til stavavsuget (se «Sponblaseinnretting»).
Til en optimal avsuging setter du inn flisvernet 21.
Stovsugen mä vare egnet til materialet som skal bearbeides.
Ved avsuging av spesielt helsefarlig, kreftfremkallende ellertort stov ma du bruke en specialstovsuger.
Flisvern (se bilde F)
Flisvernet 21 (tilbehör) kan forbhindre at overflaten revner ved saging av tre. Flisvernet kan kun brukes ved visse sagbladtyp er og kun i en skjærevinkel pa 0^ . Fotplaten 7 ma ved saging med flisvern ikke settes bakover til saging nær kan-ter.
Trykk flisvernet 21 nedenfra inn i fotplaten 7 (som vist pa bildet med kjervet oppover).
Flisvernet 21 kan settes inn i 2 posisjoner i fotplaten. Ved arbeid med smale sagblad trykker du det inn i fremre, ved brede sagblad inn i bakre posisjon pa fotplaten 7.
Ved bruk av glidesålen 6 settes flisvernet 21 ikkeinn i fotplaten 7, men i glidesålen.
Glandsale
Ved bearbeidelse av omfindtlige overflater kan du sette glidesalen 6 pa fotplaten 7 for a unnga at overflaten ripes.
Til pa setting av glidesalen 6 henger du den inn foran pa fotplaten 7,trykker den opp bak og lar den ga i las.
Bruk
Driftstyper
Fare alle arbeider pa elektroverktoyet utfores ma stopelet trekkes ut av stikkontakten.
Innstilling av pendelbevegelsen
Pendelbevegelsen som kan innstilles i fire trinn muliggjør en optimal tilpasning av skjærhestighet, skjæretytelse og snittbilde til materialet som skal bearbeides.
Med innstillingsspaken 9 kan pendelbevegelsen ogsa innstilles under drift.
Trinn 0 Ingen pendelbevegelse
Trinn I Litten pendelbevegelse
Trinn II Middels pendelbevegelse
Trinn III Stor pendelbevegelse
Det optimale pendeltrinnet til enhver bruk kan finnes frem til med praktiske forsok. Folgende anbefalinger finnes:
-Velg etindre pendeltrinn hhy. sla pendelbevegelsen helt av, hvis skjaerekanten skal bli enda finere og renere.
-Sä pendelbevegelsen welt av ved bearbeidelse av tynne materialer (f.eks. metallplater).
Arbeid med liters pendelbevegelse i harde materialer (f.eks.stal).
I myke materialer og ved saging av tre i fiberretning kan du arbeide med maksimal pendelbevegelse.
Innstilling av gjaeringsvinkelen (se bilde G)
Fotplaten 7 svinges opp til 45^ mot hyre ell er venstre til gjaeringsnitt.
- Ta av vernedekselet 16 og avsugstussene 5.
- Apne spennspaken 24 pa fotplaten og skyv fotplaten 7 litt i retning strmledningen.
Til innstilling av presise gjaeringsvinkler har fotplaten pa hoyre og venstre side lasepunkt erved 0^ og 45^ .Sving fotplaten 7 til onsket posisjon i henhold til skalaen 22. Andre gjaeringsvinkler kan innstilles med en vinkelma- ler. - Sving deretter fotplaten 7 frem til anslaget i retning sagbladet 13.
Lukk spennspaken 24, for a lase fotplaten i innstilt posisjon.
Vernedekselet 16, avsugstussen 5 og flisvernet 21 kan ikke brukes ved gjaeringsnitt.
Justering av fotplaten (se bilde H)
Til saging nær kanter kan fotplaten 7 settes bakover.
-Ta av vernedekselet 16 (se «Vernedeksel», side 110).
- Apne spennspaken 24 pa fotplaten og skyv fotplaten 7 helt inn i retning av strmledningen.
Lukk spennspaken 24, for a lase fotplaten i innstilt posisjon.
Saging med forskjovet fotplate 7 er kun mulig med en gjaeringsvinkel pa 0^ . Dessuten ma parallellanlegg ikke brukes med sirkelforing 27 (tilbehør) og flisvern 21.
Endring av forspenningen pa fotplaten
Med stillhjul 23 kan forspenningen til spennspa-ken 24 endres for fotplaten.
Hvis fotplaten 7违法犯罪, kong av spaken, ma du apne spennspaken og dreie stillhjulet for forskpenningen i retning (加 + 人)
Hvis fotplaten ici kan innstilles erdere er vanskelig etter apning av spennspaken, dreier du stillhjulet i retning «-».
Precision Control
Med Precision Control forbedres sidefestet til innsatt sagblad. Sideforgen med PrecisionControl-fringsbakkene 11 muliggjor et noyaktig snitt.
Til innkopling av Precision Control trykker du pa tasten 10. Til utkoplig av Precision Control trykker du SDS-spaken 17 mot siden til anslaget og kaster sagbladet 13 ut. Sett det deretter eventuelt inn igjen.
Bruk vernehansker ved utskifting av sagbladet. Det utkastede sagbladet kan vare varmt.
112 | Norsk
Precision Control kan brukes til alle typer bruk, ogsa til gjaeringsnitt. Det anbefales spelsielt til skjaering i tre: Med sidefaringen overholdes snittvinkelen og sagbladet skir ikke sa sterkt (se ogsa «Saging ay tvkt tre», side 112).
Sponblaseinnretning
Med luftströmmen til sponblaseinnretningen 8 kan skjærelinjen holdes fri for spon.
Innkobling av sponblaseinnrettingen: Til arbeid med stor sponfjerning i tre, kunststoff o.l. skyver du bryteren 8 i posisjon «I».
Utkobling av sponblaseinnretningen: Til arbeid i metall og ved tilkoplet stovavug skyver du bry-teren 8 i posisjon «0».
Igangsetting
Ta hensyn til strømspenningen! Spenninger til stromkilden ma stemme overens med angivelsene pa elektroverktoyets typeskit. Elektroverktoy som er merket med 230 V kan ogsa brukes med 220 V.
Inn/utkobling (GST 135 CE)
Til igangsetting av elektroverktoyet ma du skyve pa-/av-bryteren 3 fremover.
Til utkobling av elektroverktoyet skyver du pa-/av-bryteren 3 bakover, slick at det vises «0» pa bryteren.
Inn-/utkobling (GST 135 BCE)
Trykk til igangsetting av elektroverktoyet pa pa-/av-bryteren 3 og hold den trykt innate.
Til lasing av den trykke pa-/av-bryteren 3 skyver du ef Iasetasten 2.
Til utkobling av elektroverktoyet slipper du pa-/av-bryteren 3. Ved lst pa-/av-bryter 3 tryk ker du donne forst og slipper den deretter.
Styring av slagtall (GST 135 BCE)
Med sterkere eller svakere trykk pa/pa/av-brytere n 3 kan du styre slagtallet til innkoblet elektronverktoy trinnløst.
Et svakt trykk pa pa-/av-bryteren 3 forer til et lavt slagtall. Slagtallet okes med okende trykk.
Vedlastpa-/av-bryter3erdetikke muligaredu-sere slagtallet.
Forvalg av slagtallet
Med stillhjulet for slagtallforvalg 4 kan du for-handsinnstille og endre slagtallet under drift.
1-2: Lavt slagtall 3-4: Middels slagtall 5-6: Hegt slagtall
Det ndvendige slagtallet er avhengig av materi- ale og arbeidsvilkarene og kan finnes frem til med practiske forsok.
En reduksjon av slagtallet anbefales nár sagblad det settes pa arbeidsstykket og ved saging av kunststoff og aluminium.
Til arbeid over lengre tid med lavt slagtall kan elektroverktoyet varme seg sterkt opp. Ta sagbladet ut av elektroverktoyet og la elektroverktoyet gtil avkjoling i ca. 3 min. med maksimalt slagtall.
Arbeidshenvisninger
Ved bearbeidelse av sma eller tynne arbeidsstykker ma du alltid bruke et stabilt underlag hhv. et sagbord (tilbehør).
I Iopet av arbeidet holder du elektroverktoyet i handtaket 18 og forer det langs onsket skjaere linje. Til presise snitt og rolig gange forer du elektroverktoyet med den andre handen itillegg pa kunststoffkappen 1.
Beringsvern
Berøringsvernet 14 pa huset forhinderer en ufrivillig berøring av sagbladet i Iopet av arbeidet og ma ikke fjernes.
Saging av tykt tre
Parallellsnitt (se bilde K): Løsne skruen 26 og skyv skalaen til parallellanlegget gjennom farin gen 25 i fotplaten. Innstill ønsket skjaerebredde som skalaverdi pa inde kant pa fotplaten. Skru Iaseskruen 26 fast.
Sirkelskjæringer (se bilde L): Sett Iaseskruen 26 pa motsatt side av parallellanlegget. Skyy skalaen til parallellanlegget gjennom føringen 25 i fotplaten. Bor et hull i midten av utskjæringen som skal sages pa arbeidsstykket. Sett sentreringsspissen 28 gjennom indre apning pa parallellanlegget og inn i det borede hullet. Innstill radius som skalaverdi paindre kant pa fotplaten. Skru Iaseskruen 26 fast.
Kjole-/smoremiddel
Pafor kjole-hhv.smoremidler langs skjaerlinjen ved saging av metall e.l. fordimaterialet oppvarmes.
Service og vedlikehold
Vedlikehold og rengjaring
Før alle arbeider pa elektroverktøyet utfores ma stæpselet trekkeut av stikkontakten.
Hold elektroverktøyet og ventilasjonsspaltene alltid rene, for a kunne arbeide bra og sikkert.
Rengjor sagbladfestet med javne mellomrom. Ta da sagbladet ut av elektroverktoyet og bank elektroverktoyet svakt pa en plan flate.
En sterk tilsmussing av elektroverktoyet kan fore til funksjonsfeit. Sag derfor icke sterkt stovutviklende materialer nedenfra eller over hodet.
Ved ekstreme bruksvilkar kan det ved bearbeidelse av metall sette seg lededyktig stov innate i elektroverktoyet. Beskyttesisola-sjonen til elektroverktoyet kan innskrenkes.Det anbefaes i silke tilfeller a bruke et stasjonaert avsugingsanlegg, ofte a blase gjennom ventilasjonsspaltene og bruke en jordfeilbryter.
Hvis elektroverktoyet til tross for omhyggelige produksjons- og kontrollmetoder en gang skulle svekte, ma reparasjonen utfores av et autorisert serviceverksted for Bosch-elektroverktoy.
Ved alle forespørsler og reservedelsbestillinger
må du oppgi det 10-sifredeproduktnummeret
som er angitt pa elektroverktøyets typeskilt.
Kundeservice hjelper deg ved sporsmal om reparasjon og vedlikehold av produitet ditt og reservedelene. Deltegninger og informasjoner om reservedeler finner du ogsa under:
www.bosch-pt.com
Bosch-kundeservice er gjerne til hjelp ved sporsmal om kjop, bruk og innstilling avprodukter ogtilbehør.
114 | Norsk
Norsk
Robert Bosch AS
Postboks 350
1402 Ski
Tel: +47 (6487) 8950
Elektroverktoy, tilbehör og emballasje ma leveres inn til miljøvennlig gjenvinning.
Kun for EU-land:
Ilke kast elektroverktoy i vanlig soppel!
Jf. det europeiske direktivet 2002/96/EF vdr. gamle elektriske og elektroniske apparater og tilpassingen til nasjonale lover må
gammelt elektroverktoy som ikke lenger kan brukes samles inn og leveres inn til en miljøvenlig resirkulering.
Rett til endringer forbeholds.
Suomi | 115
