| Gaminio tipas | Profesionalus pjūklas |
| Prekės ženklas | Bosch |
| Modelis | GST 135 CE Professional (0 601 510 7..) |
| Svoris (pagal EPTA 01/2003) | 2,6 kg |
| Vardinė sunaudojama galia | 720 W |
| Naudinga galia | 310 W |
| Tuščiosios eigos dažnis | 500 - 2800 aps./min. |
| Eigos amplitudė | 26 mm |
| Maks. pjovimo gylis (mediena) | 135 mm |
| Maks. pjovimo gylis (aliuminis) | 20 mm |
| Maks. pjovimo gylis (nelegiruotas plienas) | 10 mm |
| Maks. kampinio pjūvio kampas | 45° (kairė/dešinė) |
| Švytuoklinis judėjimas | Taip, 4 reguliuojamos padėtys |
| Greičio reguliatorius | Taip, su išankstinio nustatymo ratuku |
| Precizinio valdymo sistema | Taip, šoninis ašmenų vedimas |
| Oro pūtimo įtaisas | Taip, perjungiamas |
| Siurbimo jungtis | Taip, dulkių išmetimo vamzdelis |
| Įrankio laikiklis | SDS T formos kotelio ašmenims |
| Apsaugos klasė | II (dviguba izoliacija) |
| Maitinimas | Tinklas, 230 V / 240 V |
| Garso slėgio lygis | 84 dB(A) |
| Garso intensyvumo lygis | 95 dB(A) |
| Vibracija (pjovimas medienoje) | 6 m/s² (neapibrėžtis K=1,5 m/s²) |
| Priežiūra | Reguliarus ventiliacijos angų ir ašmenų laikiklio valymas; ritininio ašmenų kreiptuvo tepimas |
| Pridedami priedai | Pjūklo ašmenys (pavyzdžiui), PVC dangtelis, neslystantis padas, atplaišų apsauga (neprivaloma) |
Dažnai užduodami klausimai - GST 135 CE Professional BOSCH
Naudotojų klausimai apie GST 135 CE Professional BOSCH
0 klausimas apie šį prietaisą. Atsakykite į tas, kurias žinote, arba užduokite savo.
Užduokite naują klausimą apie šį prietaisą
Atsisiųskite instrukciją savo Pjūklas PDF formatu nemokamai! Raskite savo instrukciją GST 135 CE Professional - BOSCH ir vėl perimkite savo elektroninį įrenginį. Šiame puslapyje skelbiami visi dokumentai, reikalingi jūsų įrenginio naudojimui. GST 135 CE Professional prekės ženklo BOSCH.
NAUDOJIMO INSTRUKCIJA GST 135 CE Professional BOSCH
Atbilstibas deklaracija C
Mes ar pilnu atbildibu pazinojam, ka sadala "Tehniskie parametri" aprakstitais izstradajums atbilst sadiem standartiem vai normativajiem dokumentiem: EN 60745, ka ari direktivam 2004/108/EK, 98/37/EK (lidz 28.12.2009) un 2006/42/EK (no 29.12.2009).
Tehniskais pamatojums no: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen
Bendrosios darbo su elektriniais irankiais saugos nuorodos
ISPEJIMAS
Perskaitykite visas sias saugos nuorodas ir reikalavimus.
Jei nepaisysite zemiau pateiktu saugos nuorodu ir reikalavimu, gali trenkti elektrros smugis, kilti gaisras ir galite sunkiai susizaloti arba suzaloti kitus asmenis.
Ilsaugokite sias saugos nuorodas ir reikalavimus, kad ir ateityje galétumete jais pasinaudoti.
Toliau pateiktame tekste vartojama savoka „Elektrinis jrankis" apibudina jrankius, maitinamus is elektros tinklo (su maitinimo laidu), ir akumulatorinius jrankius (be maitinimo laido).
1) Darbo vietos saugumas
a) Darbo vieta turi buti svari ir gerai apsviesta. Netvarkinga arba blogai apsviesta darbo vieta gali tapti nelaimingu atsitikim pryezastimi.
b) Nedirbkite su elektriniu jrankiu aplinkoje, kurloje yra deglu skysciu, duju ar dulkiu. Elektrinai jrankiai gali kibirksciuoti, o nuo kibirksciu dulkes arba susikaupe garai gali uzsidegti.
c) Dirbdami su elektriniu jrankiu neleiskite sallabutizlurovams,valkamsir lankyojams.Nukreipe demesj jitus asmenis galite nebesuvaldyti prietaiso.
2) Elektrosauga
a) Elektrinio jrankio maitinimo laido kistukas turi atitikti tinklo kistukinio liztodtipa. Kistuko jokiu budu negalima modifikuoti. Nenaudokite kistuko adapteriu sujemintals elektrinials jrankiais. Originalus kistukai, tiksliai tinkantys elektros tinklo kistukiniam lizdui, sumazinaelektros smugio pavoju.
b) Saugokités, kad neprisiliestumé prie jzemintu pavirsiu, pvz., vamzdjiu, sildytuvu, virykliu ar saldytuvu. Kai jusu kūnas yra jzemintas, padideja elektros smugio ri-zika.
c) Saugokite elektrinj [rank] nuo lietaus ir dregmés. Jei j elektrinj jrankj patenka vandens, padideja elektros smugio rizika.
d) Nenaudokite maitinimo laido ne pagal paskirtj, t.y. neneskite elektrinio jrankio paeme uz laido,nekabinkite ant laido, netraukite uz je, jo neurite is kistukinio Iizdo Istrauktl kistuka. Laida patleskite taip, kad jo neveiktkarstis,jis neissi-teptu alyaivir nopaeisteu astrios detalesarudanciosprietaisodalya. Pazeisti arba susipyne laidai gali tapti elektros smugio priezastimi.
e) Jei su elektriniu jrankiu dirbate lauke, naudokite tik tokius ilginamuosius laidus, kurie tinka ir lauko darbams. Naudojant lauko darbams pritaikytus ilginamuosius laidus, sumazeja elektros smugio pavojus.
f) Jei su elektriniu irankiu neisvengiamai reikia dirbtigrégnoje aplinkoje, naudokite nuotekio srovés saugiklj. Dirbant su nuotekio srovés saugikliu sumajeja elek-tros smugio pavojus.
3) Zmoniu sauga
a) Bukite atidus, sutekite demesj tai, ka jus darote ir, dirbdami su elektriniu jrankiu, vadovaukites sueiku protu. Nedirbkite su elektriniu jrankiu, jei esate pavarge arba vartojote narkotlu, alko holio ar medikamentu. Akimirksnio neatidumas dirbant su elektriniu jrankiu gali tapti sunkiu suzaolajimu priezastimi.
b) Visada dirbkite su asmens apsaugos priemonemis ir apsauginiais akiniais. Naudojant asmens apsaugos priemones, pvz., respiratoriuy ar apsaugine kauke, nesystancius batus, apsauginj salma, klausos apsaugos priemones ir kt., rekomenduojas atitinkamai pagal naudojam elektrinj jranki,sumazeja rizika susiziestei.
c) Saugokités, kad elektrinio jrankio neljungtuméte atsitiktnal. Prieš prijungdami elektrini jrankj prie elektrós tinklo ir/arba akumuliatoriaus, pries pakeldami ar nesdami jsitikinkite, kadjis
Lietuviskai | 289
yra isjungtas. Jeigu neśdami elektrinj jrankj pirstaj laikysite ant jungiklio arba prietaisa jjungsitej elektros tinkla, kai jungiklis yra jjungtas, gali ivykti nelaimingas atsitikimas.
d) Pries jjungdami elektrini jranki pašalinkite reguliavimo jrankius arba verzlinius raktus. Prietaiso besisukancioje dalyje esantis jrankis ar raktas gali sužaloti.
e) Stenkitures, kad kūnas visada butu normalioje padetye. Dirbdami stověkite saugiai ir visada išaikykite pusiausvyra. Tvirtai stovedami ir gerai išaikydami pusiausvyra galesite geriau kontroliuoti elektrinj frankj netikétose situacijose.
f) Devékite tinkama apranga. Nédévékite placiu drabuziu ir papuosalu. Saugokite plaukus, drabuzius ir pirstines nuo besisukanciu elektrinio Irankio daliu. Laisvus drabuzius, papuosalus bei ilgus plaukus gali jtraukti besisukancios dalys.
g) Jei yra numatyta galimbye prijungti dulkiu nusiurbimo ar surinkimo jrenginlus, visada isitlinskite, ar jie yra prijungti ir ar tinkamai naudojam. Naudojant dulkiu nusiurbimo jrenginius sumazeja kenksmingas dulkiu poveikis.
4) Rüpestinga elektriniu irankiu prieziura ir naudojimas
a) Neperkraukite prietaiso. Naudokite Jusudarbui tinkamaglektrinj iranki.Sutinkamu elektriniu jrankiu jus dirbsitegeriau ir saugiau, jei nevirysite nurodytogalingumo.
b) Nenaudokite elektrinio jrankio susugedusiu jungikliu. Elektrinis jrankis, kurio nebegalima jjungti ar isjungti, yrapavojingas ir jj reikia remontuoti.
c) Pries reguliodami prietaisa, keisdami darbo jrankius ar pries valydami prietaisa, is elektros tinklo lizdo istraukite kistukar/ara isilmkite akumulatoriu. Sitsargumo priemone apsaugos jus nuon netiketo elektrinio jrankio jsijungimo.
d) Nenaudojama elektrinj rranki sandeliuokite vaikams ir nemokantiems juo naudotis asmenims neprieinamoje vietoje. Elektriniai jrankiai yra pavojingi, kai juos naudoja nepatyre asmenys.
e) Rüpestingai prižiurekite elektrini jranki. Patikrinkite, ar besisukancios prietaiso dalsy tinkamai velkia ir niekur nestringa, ar nera suluzusiu ar pazeisti duili, kuriros trikdytu elektrinio jrankio veikima. Pries vel naudojant prietaisa, pazeistos prietaiso dalsy turi buti sutaisytos. Daugelio nelaimingu atsitikimju priezastis yra blogai prižiurimi elektriniaj jrankiai.
f) Pjovimo jrankiai turi buti astrus ir svarus. Rupestingai priizureti pjovimo jrankiai su astriomis pjaunamosiomis briaunomis maziu stringa ir juos yra lengviau valdyti.
g) Elektrinj iranki, papildomajranga, darbo irankius ir t.t. naudokite taip, kaip nurodyta sioje instrukcijoe, ir atsivelkite j darbo salygas ir atliekama darba. Naudojan elektrinius irankius ne pagal paskirtj, gali susidaryti pavojingos situacijos.
5) Aptarnavimas
a) Elektrinj jrankj turi remontuoti tik kvalifikuoti specialistai ir naudoti tik originalias atsarglnes dalls. Taip galima garantuoti, jog elektrinis jrankis isliks saugus naudoti.
Saugos nuorodos dirbantiems su siaurapjukliais
Jei atliekate darbus, kuriu metu darbo jrankis gali kliudyti pasleptus elektros laidus arba paties elektrinio jrankio maitinimo laida, tai elektrinj jranki laikykite uz izoliuotu rankenu. Palietus laida, kuriu teka elektros srove, metalinese elektrinio jrankio dalyse gali atsirasti jtampa ir trenkti elektros smugis.
Nelaiky kite ranku arti pjovimo zonos. Nekiskite ranku po ruosiniu. Del kontakto sup pjukleiu kyla pavojus susizeisti.
290 | Lietuviškai
Elektrinj prietaisa visuomet pirmiausia ijunkite ir tik po to priglauskite prie apdorojamo ruosinio. Jei jrankis jstringa ruosinyje, atsiranda atatrankos pavojus.
Stebékite, kad pjovimo metu atramine ploksté 7 priglustu prie ruosinio visu pavirsiumi. Pakreipus pjukeli, jis gali nuluzti arba sukelti atatranka.
Baig darba prietaisa isjunkite ir pjkleli istraukite i ruosinlo tik tuomet, kal jis visiskai sustos. Taip ivengsite atatrankos pavojaus ir galesite saugiai padeti prietaisa.
Naudokite tik astrius, nepriekaiistingos kokybès pjuklelius. Sulenkti ar atsipe pjukleliai gali suluzti arba sukelti atatranka.
- Işungus prietalsa, pjukello negalima
stabdyti jj sonu spaudziant prie ruosinio.
Taip galite sugadinti arba sulauzyti pjukleji
arba sukelti atatranka.
Pries pradedami darba, tinkamais isskillals patiklinkite, ar po norimais apdirbtipavirsiais nera pravestu elektros laidu, dujuar vandentlekio vamzdii. Jel abejolate,galite pasikviesti pagalba vietinius komunalini paślaugu teikéjus. Kontaktas su elektros laidais gali sukelti gaisro bei elektros smugio pavoji. Pažeidus dujotiekio vamzdj, gali jvykti sprogimas. Pažeidus vandentiekio vamzdj, galima padaryti daugybe nuostoliu.
[Itvirtinkite ruosin]. Verzimo jranga arba spaustuvais itvirtintas ruosinys yra uzfiksuo-jamas zymiai patikimiau nei laikant ruosinj ranka.
Visuomet valykite darbo vieta. Medziagui misiniai yraypac pavojingi. Spalvotju metaluy dulkes gali uzsidegti arba sprogti.
Pries padedami elektrini [ranki butinal ji isjunkite ir palaukite, kol jo besisukancios dalys visiiskal sustos. Darbo jrankis gali uzstricti, tuomet kyla pavojus nesuvaldyti prietaiso.
Niekuomet nedirbkite su elektriniu irankiu, jeigu maitinimo laidas yra pazeistas. Jeigu darbo metu bus pazeistas ar nutruks maitinimo laidas, jo nelieskite, bet tuojau pat Istraukite kistuka Ie elektros tinklo Ilzdo. Pazeisti laidai padidina elektros smugio rizika.
Funkciju aprasymas
Perskaitykite visas sias saugos nuorodas ir reikalavimus. Jei nepaisysite zemiau pateiktu saugos nuorodu ir reikalavimgu, gali trenkti elektros smugis, kilti gaisras ir
galite sunkiai susizaloti arba suzaloti kitus asmenis.
Atverskite lapa su elektrinio jrankio schemir, skaitydami instrukcija, palikite sj lapa atversta.
Elektrinio jrankio paskirtis
Prietaias skirts stabiliaj jvtirtintoms medinems, plastikinem, metalinem, keraminem ir guminems detalems pjauti. Prietaias tinka tiesiems ir figuriniams pjviams iki 45^ kampu. Butina naudoti rekomenduojamus pjuklelius.
Pavaizduoti prietaiso elementai
Numerialis pazymetus elektrinio jrankio elementus rasite sios instrukcijos puslapiuose pateiktuose paveikslieiouse.
1 Plastikinis gaubtelis
2 Jungimo-ijsungimo jungiklio fiksatorius (GST 135 BCE)
3 Jungimo-i'sjungimo jungiklis
4 Isankstinio judesiu skaiicaus nustatymoratukas
5 Nusiurbimato atvamzdis*
6 Slydimopadas*
7 Atramine ploksté
8 Drozliu nuputimo jtaiso jjungimo svirtelé
9 Svytavimo amplitudes nustatymo svirtis
10 „Precision Control" sistemas mygtukas
11 „Precision Control“ sistemas kreipiamieji kumsteliai
12 Kreipiamasis ritinelis
13 Pjukelis
14 Apsauga nuo prisilitimo
15 Stumiklis
16 Nusiurbimo gaubtas
17 SDS sistemas svirtelé pjukleliui išlaisvinti
18 Rankena (izoliuotas rankenos pavirsius)
19 Nusiurbimo Žarna*
Lietuiskai | 291
20 Nusiurbmo adapteris
21 Apsauga nuo pavirsius iisdriskymo
22 Pjovimo kampo nustatymo skalé
23 Atramines plokstes pirminio jverzimo reguliavimo ratukas
24 Atraminés plokstés jverzimo svirtelé
25 Kreipiamosios lygiagreciajai atramai
26 Lygiagreciosios atramos fiksavimo varzas
27 Lygiagrecioji atrama su apskritimo p jovimo jtaisu
28 Lygiareciosios atramos centravimosmaigalys*
*Pavaizduoti ar aprasyti priedai tlekiama standartinj komplekta nejeina. Visa papildoma jranga rasite musapapildomos jrangos programoje.
Techninial duomenys
| Slaurapjūkils GST 135 CE | ||
| Professional | GST 135 BCE Professional | |
| Gaminio numeris | 0 601 510 7.. 0 601 511 7.. | |
| Julesiu skaičiaus reguliavimas | - • | |
| Išankstinis judesių skaičiaus nustatymas | • | • |
| Švytavimas | • | • |
| Nominali naudojamoji galia | W 7 | 2 |
| Atiduodamoji galia | W 3 | 1 |
| Tušciosios eigos judesių skaičius n0 | min-1 500-2800 | 500-2800 |
| Pjūklelio eigos ilgis | mm 26 26 | |
| Maks. pjoyimo gylis | ||
| - medienoje | mm 135 | 135 |
| - alluminyje | mm 20 | 20 |
| - pliene (nelegiruotame) | mm 10 | 10 |
| Maks. pjūvio kampas (kairén/dešinên) | ° 45 45 | |
| Svoris pagal „EPTA-Procedure 01/2003" | kg 2,6 2,7 | |
| Apsaugos klase | ☐/II /II ☑ | |
| Pateiki duomenys galoja tuo atveju, kai nominali jtampa [U] yra lygi 230/240 V. Esant mazesni jtampai, o taip pat priklausomai nuo elektrino jrankio modifikacijos šie duomenys gali skirtis nuo aukšciau pateiktuju. | ||
| Atkreipkite démesj | jusu elektrino jrankio gaminio numerj, nes kai kuriu elektriniu jrankiu modeliu pavadinimai gali skirtis. | ||
0 720
0 310
292 | Lietuviškai
Informacija apiie triuksmir vibracija
| GST 135 CE | GST 135 BCE | |
| Matavimů duomenys gauti pagal EN 60745. | ||
| Pagal A skale išmatuotas prietaiso triukšmo lygis tipiniu atveju siekia | ||
| Garso slégio lygis | dB(A) | 84 |
| Garso galios lygis | dB(A) | 95 |
| Paklaida K= | dB | 3 |
| Dirbkite su klausos apsaugos priemonémis! | ||
| Vibracijos bendroji verte (triju krypčiu atstojamasis vektorius) nustatyta pagal EN 60745: | ||
| Medienos p jovimas: | ||
| Vibracijos emisijos verte ah | m/s2 | 6 |
| Paklaida K | m/s2 | 2 |
| Metalinès skardos p jovimas: | ||
| Vibracijos emisijos verte ah | m/s2 | 6 |
| Paklaida K | m/s2 | 1,5 |
Sioje instrukcijoe pateiktas vibracijos lygis buvo ismatuotas pagal EN 60745 normoje standar-tizuota matavimo metod, ir lyginant elektrinius jrankius jj galima naudoti. Jis skirtas vibracijos poveikiui laikinala jvertinti.
Nurodytas vibracijos lygis atspindi pagrindinius elektrinio jrankio naudojimo atvejus. Taciau jeigu elektrinis jrankis naudojamas kitokiai paskirciai, su kitokiais darbo jrankiais arba jeigujis nepakankamai techniskai priizirimas,vibracijos lygis gali kisti. Tokiu atveju vibracijos poveikis per visa darbo laikotarpj gali zymiai padideti Norint tiksliajvertinti vibracijos poveikj, reikia atsižvelgti ir laika, per kurji pretaisas buvo isjungtas arba,nors ir veike, bet nebuvo naudojamas.Tai jvertinus,vibracijos poveikis per visa darbo laika zymiai sumazes.
Dirbanciajam nuo vibracijos poveikio apsaugoti
paskirkite papildomas apsaugos priemones,
pvz.: elektriniu ir darbo jrankiu technine prieziura, ranku sildyma, darbo eigos organizavima.
Atitikties deklaracija C
Atsakingai pareiskiame, kad skyriuje „Techniniai duomenys" aprasytas gaminys atitinka zeniau pateiktas normas arba norminius dokumentus: EN 60745 pagal direktyvu 2004/108/EB, 98/37/EB (iki 2009-12-28), 2006/42/EB (nuo 2009-12-29) reikalavimus.
Technine byla laikoma:
Robert Bosch GmbH, PT/ESC,
D-70745 Leinfelden-Echterdingen
Dr. Egbert Schneider
Pjuklelio jdejimas ir keitimas
Idedant ir keiiciant pjukleji rekomenduojama muveti apsaugines pirstines. Lieciant pjukleji kyla pavojus susizeisti.
Pjuklelio pasirinkimas

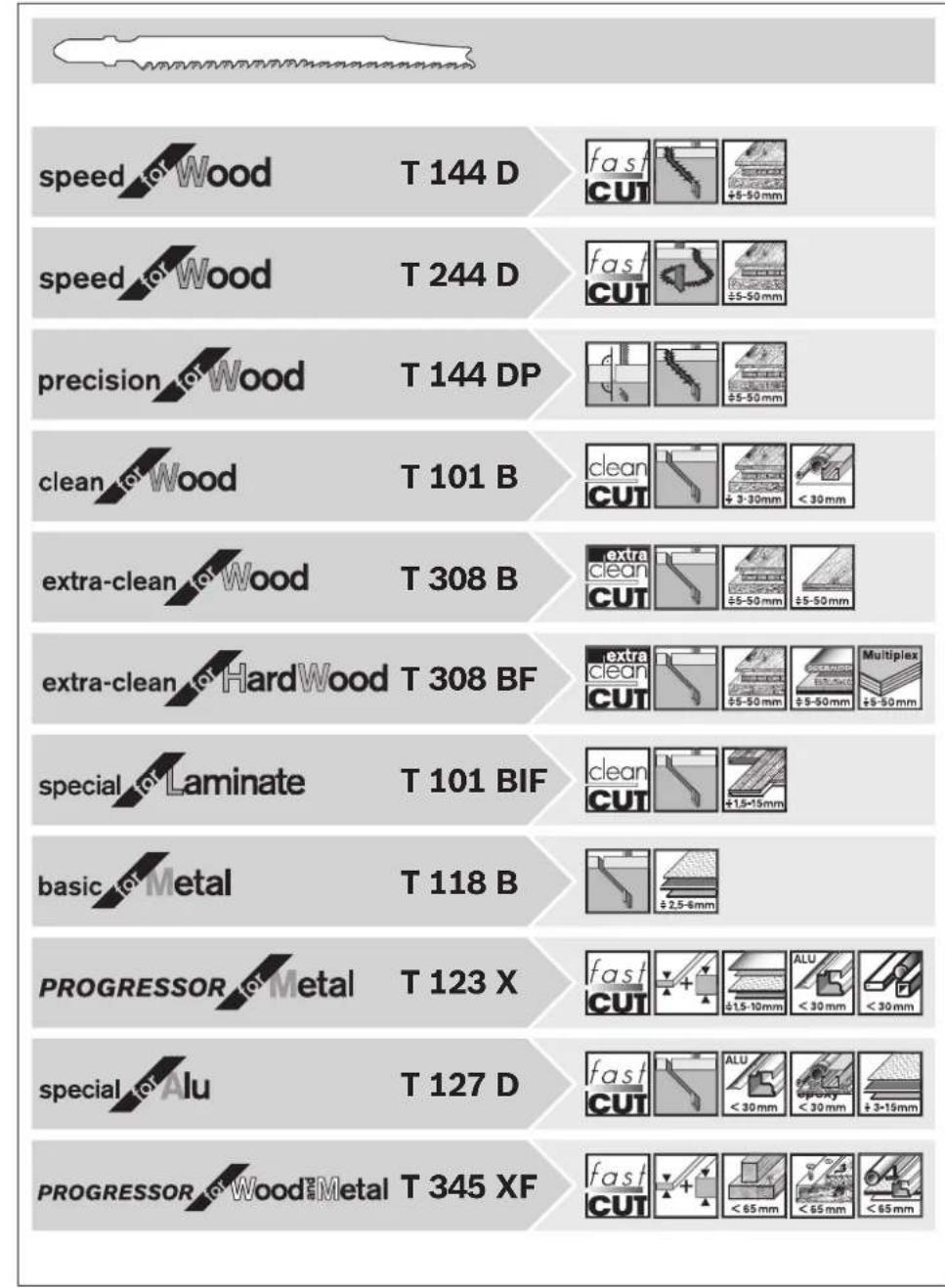

Rekomenduojamu pjukleliu apzvalga rasite sios instrukcijos gale. Naudokite tik pjuklelius su vienu kumsteliu (T koteliu). Pjuklelis neturi buti ilgesnis nei reikia numatytam pjvuii atlikti.
Pjaudami mazo spindulio kreives naudokite siaura pjuklelj.

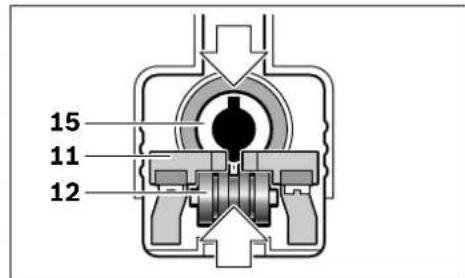

Pjuklelio jdejimas (ziur.pav.A)
Jei reikia, nuimkite nusiurbimo gaubta 16 (ziur. "Nusiurbimo gaubtas").
Stumkite pjuklelj 13, dantis nukreipe pjovimo kryptimi, j stumiklj 15, kol uzsifiksuos.
Ivtirtindami pjuklelj atkreipkite demesj tai, kad pjuklelio nugaré turi atsidurti kreipiamojo ritinelio 12 griovelyje.
Nuoroda: Jei pjuklelio jtvaro grioveliai nera tokioje padetyje, kaip pavaizduota paveikslelyje, arba „Precision Control" sistemas krepiamieji kumsteliai 11 uzdaryti, pjuklelio 13 stumiklj 15 jstumi nebus galima. Trumpai patraukite SDS sistemas svirtele 17 jsona ir ja vel atleiskite.
Patikrinkite, ar pjuklelis itvirtintas patikimai. Netvirtai jstatytas pjuklelis gali iskristi ir jus suzeisti.
Pjuklelio isemimas (zir.pav.B)
Isimdami pjuklelj laikykit prietaisa taip, kad issokdamas pjuklells nesuzeistu zmoniu ar gyvunu.
Patraukite SDS sistemas svirtele 17 !sona iki atramos. Precision Control" sistemas kreipia-mieji kumsteliai 11 atlaisvinami ir pjuklelis 13 iskrenta.
Dulkiu, pjuvenu ir drozliu nusiurbimas
Medziagu, kuriu sudetyje yra svino, kai kuriu rusiu medienos, mineralu ir metalu dulkes gali buti kenksmingos sueikatai. Dirbanciajam arba netoli esantiems asmenims nuosalycio su dulkemis arba ju jkvepus gali kilti alergines reakcijos, taip pat jie gali susirgti kvepavimo taku ligomis.
Kai kurios dulkés, pvz., azuolo ir buko, yra veži sukeliançios, o ypač, kai mediena yra apodorota specialiomis medienos prieziuros priemonémis (chromatu, medienos apsaugos priemonémis). Medziagas, kuriose yra asbesto, leidziama apodoroti tik specialistams.
-Jei yra galimbye, naudokite dulkiu nusiurbimo jrang.
- Pasirupinkite geru darbo vietos védinimu.
- Rekomenduojama dévétivépavimotaku apsaugine kauke su P2 klases filtru.
Laikykites jusu salye galiojanci apdorojamoms medziagoms taikomu taiskliu.
Nusiurbimo gaubtas
Pries prijungdami dulkiu nusiurbimo jrenginj, sumontuokite nusiurbimo gaubta 16.
Uzddekite nusiurbimo gaubta 16 ant elektrinio jrankio taip, kad jsistatyu nusiurbimo gaubto viduryje esantys laikikliai ir gaubtas uzdengtu apsaugau nuo prisilitimo 14.
Jei dirbdami nenaudojate dulkiu nusiurbimo, galite gaubta 16 nuimti. Suimkite gaubta 16 uz krastry ir patraukite j virsu.

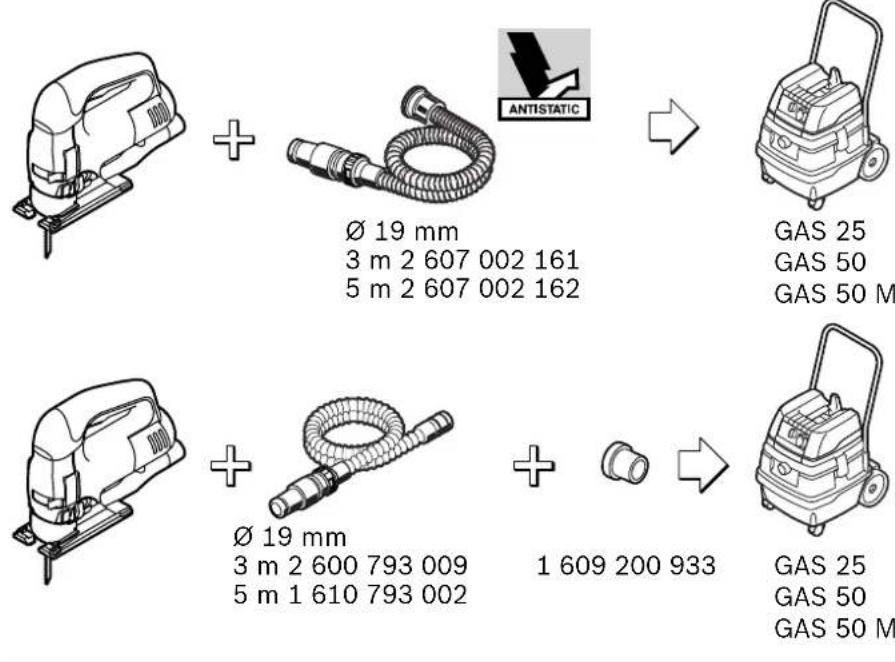

Dulki siurbllo prijungimas (zir.pav.C-E)
Nusiurbimo atvamzdj 5 jstatykitj atramine plokste 7. Stebekite, kad nusiurbimo atvamzdio plastikine noselé, kaip pavaizduota paveikslélyje, jsistatyuj atitinkamkorpuse esancia anga.
Nusiurbimo zarna 19 (papildoma jranga), pri klausomai nuo modelio, jstatykite arba tiesiai ant nusiurbimo atvamzdio 5, arba npjaukite sena zarnos antgalj, ant zarnos galo prisukite nusiurbimo adapterj 20 (papildoma jranga) ir
294 | Lietuviškai
jstatykite tiesiai ant nusiurbimo atvamzdio 5. Sujunkite nusiurbimo zarna 19 su dulkiy siurbliu (papildoma jranga). Apzvalga, kaip prijungti prie jvairiu dulkiy siurbliu, rasite sios instrukcjjos gale.
Jei prijungete dulkiu nusiurbimo jrengin, isjunkite drozliu nputimo itaisa (zr. Drozliu nputimo itaisas).
Noredami uztkrinti optimalu nusiurbima, jeigalite, jstatykite apsaugau nuo pavirsiusisdraskymo 21.
Dulkiyi siurblys turi buti pritaikyas apdirbamo ruosinio pjjuvenoms, drozlems ir dulkems nu-siurbti.
Sveikata ypač pavojingoms, vžj sukeliancioms, sausoms dulkems nusiurbti butina naudoti spe-cialu dulki siurblj.
Apsuga nuo pavirsius iadraskymo (ziur. pav. F)
Apsauga nuo iadraskymo 21 (pap. jranga) nelenidzia pjaunant i splésyti medienos pavirsiaus. Apsauga nuo iadraskymo galima naudoti tik su tam tikro tipo pjukleliais ir tik tuomet, kai atramine plokstne nustatyta statmenai pjukleliui, t.y. pjuvio kampas yra lygus 0^ . Kuomet sumontuota apsaga nuo pavirsiaus iadraskymo, atraminés plokstes 7, prisireikus pjauti arti kliuties, negalima perstumti atgal.
Apsauga nuo pavirsiaus iadraskymo 21 jstumkite i apacios j atramine plokste 7 (kaip pavaizduota paveiksléyje, kad jpova buto nukreipta j virsu).
Apsauga nuo pavirsiaus idraskymo 21 j atramine plokste galima jdeti dviejose padetyse: dirbdami su siaurais pjukleliais, ja jspauskite j atramine plokste 7 taip, kad ji butu priekineje padetye, o dirbdami su placiais pjukleliais - kad butu uzpakalineje padetye.
Naudojant slydimo pada 6,apsauga nuo pa- virsiaus iisdraskymo 21 jstatoma ne j atramine plokste 7,bet j slydimo pada.
Slydimo padas
Noredami apdirbi t jautrius pavirsius, kad isvengtumete pavirsiaus idreskimu, slydimo pada 6 galite uzdeti ant atramines plokstes 7.
Noredami uzdeti slydimo pada 6, uzkabinkite jj prikeyje ant atramines plokstes 7, uzpakalyje paspauskite aukstyn ir leiskite jam jsistatyti.
Naudojimas
Veikimo rezimai
Pries atliekant bet koklus elektrinlo jrankio reguliavimo ar prieziuros darbus reikia istraukti kištuka is elektros tinklo lizdo.
Svytuoklinio judesio nustatymas
Keturiomis pakopomis nustatomas svtyuoklinis judesys leidzia optimalai pritaikty piovimo greiti, pjovimo nasuma ir pjuvio povudj pjaunamai medziagai.
Nustatymo svirtimi 9 svytavimo amplitude galite nustatyti net ir prietaisui veikiant.
Pakopa O svytavimas isjungtas
Pakopa I nedidelles amplitudes svytavimas
Pakopa II vidutines amplitudes svytavimas
Pakopa III dideles amplitudes svytavimas
Optimalu svytavimo laipsnj konkreciu atveju rekomenduotina nustatyi praktiniais bandymais. Nustatant reikty laikytis siu rekomendaciju:
Nustatykite kuo mazesne svytavimo amplitude arba visai jj isjunkite, jeigu norite, kad pjuvio krastai buty lygus ir svarus.
- Dirbdami su plonais ruosiniais, pvz., su lakstiniu pienu, svytavima isjunkite.
- Dirbdami su kietais ruosinials (pvz., su plie-nu), pasirinkite nedidelles amplitudes svytayima.
- Dirbdami su minkstais ruosiniais ir atlikdami pjuvius pluosto kryptimi nustatykite didzausia svytavimo amplitude.
Pjovimo kampo nustatymas (Zr. pav. G)
Atramine plokste 7 galima paversti iki 45^ kampu j kaire arba j desine.
- Nuimkite nusiurbimo gaubta 16 ir nusiurbimo atvamzdj 5.
- Atlenkite atramines plokstes uzverziamajasvirtele 24 ir atsargiai stumkite atramineplokste 7 link maitinimo laldo.
Kad butu galima tikslai nustatyipjovimokampa, atramineje ploksteje desineje irkairije yra uzfiksavimo taskai, esant 0^ ir 45^ .Pasukite atramine plokste7 pagal skale22 j norimapadetj.Kitus pjovimo kampusgalima nustatyipagalbiniu matlankiu.
Paskui norimu kampu paversta atramine plokste 7 perstumkite iki atramos link pjuklelio 13.
Uzlenkite jverzimo svirtele 24, kad atramine plokstuzfiksuotumete nustatytoje padetye.
Atliekant jstriusz pjvius, nusiurbimo gaubto 16, nusiurbimo atvamzdio 5 ir apsaugos nuo pavirsiaus iisdaskymo 21 naudoti negalima.
Atramines plokstes perstumimas (zr. pav. H)
Norint pjauti prie krasto, atramine plokste 7 galima perstumti atgal.
- Nuimkite gaubta 16 (Zr. „Nusiurbimo gaubtas", psl. 293).
- Atlenkite atramines plokstes užveržiamajsvirtele 24 ir stumkite atramine ploksté 7 iki atramos link maitinimo liao.
Uzlenkite jverzimo svirtle 24, kad atramine plokstuzfiksutumete nustatytoje padetye.
Kai atramine plokste 7 yra perstumta, negalima pjauti kitokiu, nei statmenu kampu. Be to negalima naudoti lygiareciosios atramos su apskritimo pjovimo jtaisu 27 (papildoma jranga) bei apsaugos nuo pavirsiaus idraskymo 21.
Atraminés plokstés pirminio jverzimo pakeitimas
Reguliavimo ratuku 23 galima pakeisti atramines
plokstes jverzimo svirtelés 24 pirminj jverzima.
Jei atramine ploksté 7 užlenkus jverzimo svirtelé
tvirtai nesiläko, atlenkite jverzimo svirtelé ir
sukite pirminio jverzimo reguliavimo ratuka
kryptimi, +".
Jei atlenkus jverzimo svirtele atramines plokstes pastumti negalima arba ji stumiasi labai sunkiai, reguliavimo ratuka pasukite kryptimi „.
"Precision Control"systema
"Precision Control" systemdagerina jstatyto pjuklelio sonine atrama, Precision Control" sistemas kreipiamiei kumsteliai 11 prilaiko pjuklelj is sonyir uztikrina tiksluypujv.
Noredami jjungti, Precision Control"systema, paspauskite mygtuka 10. Noredami, Precision Control"systema isjungti, patraukite SDS sistemas svirtle 17 j sona iki atramos, kad iskristy pjuklelis 13. Jei reikia, jj vel jstatykite.
Keisdami pjukleli mvekite apsauginemis pirstinemis. Iskrites pjuklelis gali buti karstas.
"Precision Control" planta gali buti naudiojama visais atvejais - taip pat ir atliekant jstriusz pjvius. Ja ypac patartina naudoti pjaunant storus medienos ruosinius: kadangi pjuklelis prilaikomas is sonu, yra išaikomas pastovus pjoyimo kampas ir sumajeja pjuklelio nukrypimas nuo pjuvio linjos (taip pat zr. "Storymedienos ruosiniu pjoyimas", psl. 296).
Drožliu nupūtimo Štaisas
Drozliu nuputimo jtaisas 8 nukreipia oro srauta link pjuklelio ir nupucia drozles nuo pjuvio linjos.
Drozliu nuputimo jtaiso jjungimas: dirbdami su medziagomis, su kuriomis dirbant susidaro daug drozliu, pvz. medziu, plastiku ir kt., jungiklj 8 perstumkite j padetj,14.
Drozliu nuputimo jtaiso isjungimas: dirbdami su metalalu ar esant prijungtam dulkiu nusiurbimo jrenginiui, jungiklj 8 perstumkite j padetj _0^
Paruosimas naudoti
Atkreipkite demesi tinklo jtampa! Elektros tinklo jtampa turi atitiki elektrinio jrankio firminieje lenteleje nurodyta jtampa. 230 V pazymetus elektrinius jrankius galima junti ir | 220 V ltamos elektros tinkla.
Jungimas ir isjungimas (GST 135 CE)
Noredami elektrinj jrankj ijungti, jjungimoijsjungimo jungikl 3 pastumkite j priekj.
Noredami elektrinj prietaisa ijsjungti, jungimoisjungimo jungiklj 3 pastumkite atgal, kad antjungiklio matytsi,04.
Jungimas ir isjungimas (GST 135 BCE)
Noredami jjungti elektrinj jrankj, nuspauskite jjungimo-iszungimo jungiklj 3 ir lakykite jj nuspusta.
296 | Lietuviškai
Noredami uzfiksuoti pasaustj jungimo isjungimo jungiklj 3, pastumkite fiksatoriy 2 j desine arba kaire.
Noredami ijungti prietaisa, atleiskite jjungimoisjungimo jungiklj 3. Jei jjungimo-isjungimo jungiklis 3 yra uzfiksotas, pirmiau jj paspauskite, o po to atleiskite.
Pjuklelio judesiu skaicius valdymas (GST 135 BCE)
Daugiau ar maziau paspausdami jjungimo-ismjungimo jungiklj 3 galite sklandziai valdyti jjungtoelektrinio jrankio pjuklelio judesiu skaiciu.
Jungimo-ismungimo jungiklj 3 spaudziant truputj, judesiu skaicius buna nedidelis. Spaudziant stipriau, judesiu skaicius didja.
Kuomet jungimo-ismungimo jungiklis 3 yra uzfiksuotas, sumazinti pjuklelio judesiu skaiciyra nejmanoma.
Judesiq skiaicius isankstinis nustatymas
Judesiu skaicaius regulavimo ratuku 4 galite is anksto nustaty i judesiu skaiciu ir jj keisti elektriniam jrankui veikiant.
1-2: mazas judesi skaicius
3-4: vidutinis judesi skaicius
5-6: didelis judesi skaicius
Reikiamas pjovmjudeiy skaicius priklauso nuo ruosinir darbo povdiz, jis optimaliai nustatomas bandymu budu.
Pradedant pjauti, kuomet pjuklelis priglaudziamas prie ruosinio, arba pjaunant plastika ir aliumini, rekomenduojama naudoti mazesnj pjuklelio judesiu skaiciu.
Igiau dirbant mazu judesiu skaiciumi elektrinis prietaias gali labai jkaisti. Pjklelj isimkite ir, kad elektrinis prietaias atvesti, apie 3 min leiskite jam veikti didziausiu judesiu skaiciumi.
Darbo patarimali
Pjaudami mazus arba plonus ruosinius butinai naudokite stabilia atrama arba pjovimo stalei (papildoma iranga).
Dirbdami elektrinj jrankj laiky kite uz rankenos 18 ir veskite jj pagal norimaj pjovimo linija. Kad pjautumete tiksliai ir elektrinis jrankis ramia slinktu, kita ranka jj laiky kite uz plastikinio gaubtelio 1.
Apsauga nuo prisilitimo
Prie korpso prittvirtinta apsauga nuo prisiliti-mo 14 saugo nuo netiketo prisilitimo prie pjuklelio dirbant, todel ja nuimti draudziana.
Storuy medienos ruosinju piovimas
Atlikdami tiesius pjvius storuose medienos ruosiniuose, laikykites si rekomendaciju:
-Kad pjuklelis buty prilaikomas is sonj, junkite ,Precision Control"systema (Zr. Precision Control"systema", psl. 295).
- Naudokite Bosch pjukleius su uzrasu Precision for Wood".
Kampamačiu nustatykite tikslj jstrižo pjuvio kampa.
Pjaukite maza pastuma. Pjuklelio svytavimas ir judejimas aukstyn uztikrina pakankamadarbo nasuma.
-Elektrinj jrankj visada veskite tvirtai priglaude prie lygiagreciosios atramos 27 arba pagalbines lentjuostes. Kad elektrinio jrankio nepakreiptumete ruosinio atzvilgu, rankenos 18 nespauskite i s sono.
- Pjaudami, elektrinj jrankj viena ranka laiky-kite uz rankenos 18, o kita ranka - uz plastikinio gaubtelio 1.
Ipovimas ruosinio viduryje (zr. pav. I-J)
Siuo budu galima apdirbti tik minkstus ruosinius, pvz., mediena, akyta betona, gipso kartonar pan.!.
Naudokite tik trumpus pjuklelius. Jpovas galima atlikti tik tuomet, kai jstrizojo pjuvio kampas yra lygus 0^
Prietaiso atramines plokstes 7 priekinj krasta padekite ant ruosinio taip, kad pjuklelis 13 ruosinio neliestu, ir prietaisa junkite. Jei prietais yra su judesiu skiaicaus regulavimo jtaisu, pasirinkite didziausia judesiu skiaiciy. Tvirtai spauskite prietaisa ruoinj ir leiskite pjukleiui iletai panirti ruoinj.
Kai atramine plokste 7 priglus visu plotu prie ruosinio pavirsiaus, toliau pjaukite isilgai pjovimo linjos.
Lygiagrecioji atrama su apskritimu piovimo jtaisu (pap. jranga)
Su apskritimu pjovimo itaisir lygiagreciaja atrama 27 (pap. jranga) galima atlikti pjuvius ruosiniuose, kuriu storis yra iki 30mm
Lygiagretus pjvuaia (ziur. pav. K): atlaisvinkite fiksavimo varztaj 26 ir jstumkite lygiagreciosios atramos skepe per kreipiamasias 25j atramine plokste. Skaleje ties atramines plokstes vidini krastu nustatykite norima piovimo plotj. Pri- verzkite varzta 26.
Apskritiminiai pjuviai (ziur. pav. L): fiksavimo varzta 26 jstatykite kotoje lygiagreciosios atramos pusje. Jstumkite lygiagreciosios atramos skele per kreipiamasias 25j atramine plokste. Ruosinyje, busimos apskritimines iispjovos centre, igrezkite skylte. Centravimo smaigaj 28 perkiiskite per vidine lygiagreciosios atramos kiauryme ir jstatykite j igreztskylte. Norima apskritimo spindulj nustatykite skaleje ties atramines plokstes vidiniu krastu. Priverzkite fiksavimo varzta 26.
Tepimo Ir ausinimo skystis
Kad metalas pjaunamas nejkaistu, isilgai pjuvio linijos uzpilkite tepimo ir ausinimo skyscio.
Pries atliekant bet kokius elektrinio irankio reguliavimo ar prieziuros darbus reikia iStraukti kistuka is elektros tinklo lizdo.
Reguliariai valykite elektrini iranki ir ventiliacines angas jo korpuse, tuomet galesite dirbtikokybiskaiir saugiai.
Reguliarai valkyite pjuklelio jtvara. Isimkite pjukleij irispurtykite prietaisa, lengvai pastuksendami juo lygu pagrinda.
Jei norite i'svengti elektrinio jrankio veikimo sutrikimu del uzersimo, nepjaukite daug dulkiu sukelianciu medziagu, pvz., gipso kartono, i apacios arba iskele elektrinj jrankj virs galvos.
Esant ekstremalloms darbo salygoms (pvz., apdirbant metalus), elektrinio irankio viduje gali susikaupti elektrai laidziu dulkiu sluoksnis. Tai gali neigiamai paveikti elektrinio irankio apsaugine izoliacija. Tokiu atveju recomenduojama naudoti stacionaria nusiurbimo jranga, dazniau valtyi elektrinj iranki bei ji prijungti per apsauginji nuotekio sroves (FI) isjungikli.
Kreipiamajr ritinel 12 reikia kartais patepti laseliu alvos.
Reguliarai tikrinkite kreipiamajr ritinel 12. Jei jis susidevjo - jj reikia pakeisti jgallotos Bosch elektriniy jrankiu remonto tarnybos dirbuvese.
Jeigu elektrinis jrankis, nepaisant gamykloje atliekamo kruopstaus gamybos ir kontroles proceso, vis delto sugestu, jo remontas turi buti atliekamas jgalotame Bosch elektriniu jrankiu clientu aptarnavimo skyriije.
leskant informacijos ir uzsakant atsargines dalis butina nurodyti deismtzenklj gaminio uzakymo numerj.
Klientu aptarnavimo skyrius ir klientu konsultavimo tarryba
Klientu aptarnavimo skyriuje gausite atsakymus j klausimus, susijusius su jusu gaminio remontu, technine prieziura bei atsarginemis dalimis. Detalius brezinius ir informacija apie atsargines dalis rasite cia:
www.bosch-pt.com
Bosch kclientu konsultavimo tarnybos specialistai mielai jums patars gaminiir papildomosjrangos pirkimo, naudojimo bei nustatymo klausimais.
Lietuva
Bosch jrankiu servisas
Informacijos tarryba: +370 (037) 713350
Irankiu remontas: +370 (037) 713352
Faksas: +370 (037) 713354
El. pastas: service-pt@lv.bosch.com
Salinimas
Elektrinis jrankis, papildoma jranga ir pakuoté yra pagaminti is medziagu, tinkanciu antriniam perdirbimui, ir veliau privalo buti atitinkamai perdirbti.
Tik ES šalims:
Nemeskite elektriniu jrankiu buitiniu atlieku konteinerius!
Pagal Europos direktyva
2002/96/EB del elektros ir elektronines jrangos atlieku ir sios direktyvos perkelimo j nacionaline
teise aktus, naudoti nebetinkami elektrinai jrankiai turi buti surenkami atskirai ir perdirbami aplinkai nekensmingu budu.
Galimi pakeitimai.
300
1609929S88|（22.6.09）BoschPowerTools
