Produkttype	Professionel stiksav
Mærke	Bosch
Model	GST 135 CE Professional (0 601 510 7..)
Vægt (ifølge EPTA 01/2003)	2,6 kg
Nominel optaget effekt	720 W
Afgiven effekt	310 W
Antal tomgangsslag	500 - 2800 o/min
Slaglængde	26 mm
Maks. skæredybde (træ)	135 mm
Maks. skæredybde (aluminium)	20 mm
Maks. skæredybde (ůlegeret stål)	10 mm
Maks. geringsskæring	45° (venstre/højre)
Pendelbevægelse	Ja, 4 justerbare positioner
Hastighedsregulering	Ja, med forvalgshjul
Precision Control-system	Ja, lateral klingestyring
Blæseanordning	Ja, kan tilsluttes/frakobles
Støvudsugningstilslutning	Ja, støvafgangsslange
Værktøjsholder	SDS til T-skafteklinger
Beskyttelsesklasse	II (dobbelt isolering)
Strømforsyning	Net, 230 V / 240 V
Lydtryksniveau	84 dB(A)
Lydeffektniveau	95 dB(A)
Vibrationer (skæring i træ)	6 m/s² (usikkerhed K=1,5 m/s²)
Vedligeholdelse	Regelmæssig rengøring af ventilationsåbninger og klingeholder; smøring af rulleklingeføring
Medfølgende tilbehør	Savklinge (eksempel), PVC-beskyttelseskappe, skridsikker pude, splintbeskyttelse (valgfri)

Ofte stillede spørgsmål - GST 135 CE Professional BOSCH

Hvilken type klinge skal jeg bruge til Bosch GST 135 CE stiksaven?

Brug klinger med T-skaft (T-skaft). Se tabellen over anbefalede klinger i slutningen af vejledningen for at vælge den rigtige klinge til materialet og skæretypen.

Hvordan justerer jeg hastigheden på stiksaven GST 135 CE?

Hastigheden indstilles med forvalgshjulet til hastighed (4). For kontinuerlig variation trykkes mere eller mindre på tænd/sluk-knappen (BCE-model). For CE-modellen skubbes kontakten fremad for tænding, bagud for sluk.

Hvordan udskifter jeg savklingen?

Skub SDS-håndtaget (17) helt til siden for at udstøde klingen. Indsæt den nye klinge i værktøjsholderen (15), indtil den klikker på plads. Kontroller, at klingens ryg sidder i rulleklingeføringen (12). Brug beskyttelseshandsker.

Hvordan justerer jeg pendelbevægelsen?

Brug udvælgelseshåndtaget (9) til at vælge mellem 4 positioner: 0 (ingen pendling), I (lille), II (middel), III (stor). Tilpas efter materialet: til fine snit, reducer amplituden; til bløde materialer, brug maksimal amplitude.

Hvordan laver jeg et dykkesnit?

Placer forkanten af grundpladen (7) på emnet, uden at klingen rører. Tænd værktøjet (maksimal hastighed), tryk let, og før klingen langsomt nedad. Dette virker kun med bløde materialer (træ, gips) og en skærevinkel på 0°.

Hvordan tilslutter jeg en støvsuger for at reducere støv?

Monter støvafgangsslange (5) på grundpladen, tilslut derefter en sugeslange (19) eller en adapter (20) til en støvsuger, der er egnet til materialet. Deaktiver blæseanordningen under støvsugning.

Hvilke sikkerhedsanvisninger er vigtige?

Brug sikkerhedsudstyr (beskyttelsesbriller, høreværn, støvmaske). Hold værktøjet i de isolerede grebsflader. Hold hænderne væk fra klingen. Tag altid stikket ud, før du foretager justeringer eller udskifter klingen.

Hvordan vedligeholder jeg stiksaven?

Rengør jævnligt ventilationsåbningerne og klingeholderen. Smør rulleklingeføringen (12) med en dråbe olie. Kontroller sliddet på klingeføringen og få den om nødvendigt udskiftet af en autoriseret Bosch-service.

Kan jeg bruge stiksaven til geringssnit?

Ja, løsn spændehåndtaget (24) og skub grundpladen bagud. Vip pladen efter skalaen (22) op til 45° til venstre eller højre. Lås håndtaget. Beskyttelseskappen og splintbeskyttelsen kan ikke bruges ved geringssnit.

Hvad gør jeg, hvis savklingen sidder fast?

Stop straks værktøjet og tag stikket ud. Fjern forsigtigt den fastklemte klinge. Kontroller, at klingen er i god stand, og at emnet er godt fastspændt. Brug let fremføring og undgå for stort sidetryk.

BRUGSANVISNING GST 135 CE Professional BOSCH

Sikkerhedsinstrukser

Generelle advarselshenvisninger for el-vaerktoj

ADVARSEL

Laes alle advarselshenvisin-ger og instrukser. I tilfaelde af

manglende overholdelse af advarselshenvisin-gerne og instrukserne er der risiko for elektrisk std, brand og/eller alvorlige kvestelser.

Opbevar alle advanselshenvisninger og instrukser til senere brug.

Det i advarselshenvisingerne benyttede begreb "el-vektoj" refererer til netdrevet el-vektoj (med netkabel) og akkudrevet el-vektoj (uden netkabel).

1) Sikkerhed på arbejdspladen

a) Sorg for, at arbejdssomradet er rent og rigtigt belyst. Uorden ell er uoplyste arbejdssomrder oger faren for uheld.
b) Brugijke el-vaerktojet i eksplosionsfarlige omgivelseer, hvor der findes brændbarere væsker, gasser erller stov. El-vaerktoj kan slägnister, der kan antende stov ellerdampe.
c) Sorg for, at andre personer og ikke mindst børn holdes væk fra arbejdsomraret, nar maskinen er i brug. Hvis man distraheres, kan man miste kontrollen over maskinen.

2) Elektrisk sikkerhed

a) El-værktjets stik skal passer til kontak
ten. Stikket ma under ingen omstendig
heder ændres. Brug ikke adapterstik
sammen med jord forbundet el-værktoj.
Uændrede stik, der passer til kontakterne, nedætter risikoen for elektrisk stød.
b) Undgå kropskontakt med jordforbundne overflader som f.eks. r, radiator, komfurer og koleskabe. Hvis din krop er jordforbundet, øges risikoen for elektrisk sted.
c) Maskinen ma ikke udsættes for regn el-ler fugt. Indtrængning af vand i et el-varktoj øger risikoen for elektrisk stød.

3) Personlig sikkerhed

a) Det er vigtigt at vaere opmaerksoom, se, hvad man laver, og bruge el-varktojet fornuftigt. Brug ilke noget el-varktoj, hvis du er traet, har nydt alkohol ell er paivirket af medikamenter ull eurorise rende stoffer. Fa sekunders uopmaksomhed ved brug af el-varktojet kan fore til alvorlige personskader.
b) Brug beskyttesesudstyr og hav altid beskyttesesbriller pa. Brug af sikkerhedsudstyr som f.eks.stovmaske, skridsikkert fodj, beskytteseshjelm erher horevarn afhengig af maskintype og anvendelse nedsaetter risikoen for personskader.
c) Undga utilsigtet igangsætning. Kontrol-ler, at el-vaerktojet er slukket, for du til-slutter det til stromtilforslen og/eller ak-kuen, lfterller bær det. Undga at bare el-vaerktojet med fingeren pa afbryderen og sorg for, at el-vaerktojet ikke er tændt, nar det slutters til nettet, da dette øger risikoen for persokader.
d) Gör det til en vane altid at fjerne indstellingsværktoj eller skruenogle, for el-værktojetændes. Hvis et stykke værktoj ellere nogle sidder i en roterende maskindel, er der risiko for personskader.

86 | Dansk

e) Undga en anomal legemsposition. Sorg for at sta sikkert, mens der arbejdes, og komIkke ud af balance.Dermed har du bedre muligheder for at kontrollere el-vektoget, hvis der skulle opsta uventede situationer.
f) Brug egnet arbejdstoj. Undga Iose be-klaedningsgenstande erer smykker. Hold har, toj og handsker vak fra dele, der bevager sig. Dele, der er i bevagelse, kan gribe fat i Iostsiddende toj, smykker ell langt har.
g) Hvis stovudsgunings- og opsamlingsudstyr kan monteres, er det vigtigt, at dette tilsluttes og benyttes korrekt. Brug af en stovopsugning kan reducere stv-maengden og dermed den fare, der er forbundet stv.

4) Omhyggellig omgang med og brug af el-vaerktoj

a) Undga overbelastning af maskinen. Brug altid et el-varktoj, der er beregnet til det stykke arbejde, der skal udfores. Med det passende el-varktoj arbejder man bedst og mest sikkert inden for det angivne effektomrade.
b) Brug kein et el-vaerktoj, hvis afbryder er defekt. Et el-vaerktoj, der icike kan startes og stoppes, er farlig og skal repareres.
c) Traek stikket ud af stikkontakten og/eller fjern akkuen, inden maskinen indstilles, der skiftes tilbehorsdele,ller maskinen Iægges fra. Disse sikkerhedsforanstalt- ninger forhindrer utilsigtet start af el-værktogjet.
d) Opbevar ubenyttet el-vaerktoj.uden for borns rækkevidde. Lad aldrig personer, der ikke er fortrolige med maskinen eller ikke har gennemlaest disse instrukser, benytte maskinen. El-vaerktoj er farligt, hvis det benyttes af ukyndige personer.
e) El-vaerktojet bo rvedligeholds omhyg-gellgt. Kontroller, om bevgelige maskindele fungerer korrekt og ikke sidder fast, og om delene er brækket eller beskadiget, säledes at el-vaerktojets funkti-on pärivkes. Fá beskadigede dele repare

ret, inden maskinen tages i brug. Mange uheld skyldes darligt vedligeholdte el-værktjojer.

f) Sorg for, at skareveerktjoer er skarpe og rene. Omhyggeligt vedligeholdte skareveerktjoer med skarpe skarekanter sætter sig ikke sa hurtigt fast og er nemmere at fere.
g) Brug el-vaerktoj, tilbehør, indsatsværktoj osv. iht. disse instrukser. Tag hensyn til arbejdsforholdene og det arbejde, der skal udfores. Anvendelse af el-vaerktojet til formal, som ligger uden for det fastsatte anvendelsesomrade, kan fere til farlige situationer.

5) Service

a) Sorg for, at el-vaerktoj kun repareres af kvalificerede fagfolk og at der kun benytes originale reservedele. Demed sikres storst mulig maskinsikkerhed.

Sikkerhedsinstrukser til stiksave

Hold el-vaerktojet i de isolerede gribeflader, nár du udforer arbejde, hvor lnsatsvarkto-jet kan ramme bojede stromledninger erer el-vaerktojets eget kabel. Kontakt med en spændingsforende leding kan ogsa sætte el-vaerktojets metalede under spanding, hvilket kan fore til elektrisk stød.
Hold handerne vaek fra saveomradyet. Stik\ inke fingre ind under emnet. Du kan blive\ kvastet, hvis du kommer i kontakt med savklingen.
- El-værktøj skal altid vare tændt, nar det fores hen til emnet. Ellers er der fare for tilbageslag, hvis indsatsværktøjet saetter sig fast i emnet.
Sorg for, at fodpladen 7 ligger sikkert, narder saves.En savklinge, der sidderiklemme,kan braekke ellereft tiltilageslag.
Sluk for el-vaerktoget, nár du er færig med at save, og træk forst savklingen ud af snit tet, nár den star helt stille. Således undgås tilbageslag, desuden kan el-vaerktoget lægges sikkert fra.

Dansk | 87

• Brug kun ubeskadigede, fejfrie savklinger. Bojede eller uskarpe savklinger kan brakte eller fore til tilbageslag.
  ForsagIkke at bremse savklingen ved at trykke den ind i siden, after den er blevet slukket. Savklingen kan beskadiges,braneke ellere til tilbageslag.
  Anvend egnede sogeinstrumenter til at finde frem til skjulte forsyningsledninger erlerkontakt det lokale forsyningsselskab. Kontakt med elektriske ledninger kan fere tilbrand og elektrisk stod. Beskadigelse af engasledning kan fore til eksplosion. Brud pa etvandrør kan fore til materiel skade eller elektrisk stod.
  Sikr emnet. Et emne holds bedre fast med spændeanordninger erer skruestik end med handen.
• Renhold arbejdspladsen. Blandede materiai-ler er særlig farlige. Letmetalstov kan braen- de eller eksplodere.
  El-vaerktojet ma forst lægges fra, nár det star helt stille. Indsatsværktoget kan sætte sig i klemme, hvilket kan medfrole, at man taber kontrollen over el-vaerktojet.
• El-værktøjet违法犯罪, hvis ledninqen er beskadiget. Berør ikke den beskadi-gede ledning og trak netstikket ud, hvis ledningen beskadiges under arbejdet. Bes-kadigede ledninger øger risikoen for elektrisk stød.

Funktionsbeskrivelse

Læs alle advanselshenvisninger og instrukser. I tilfæle de af manglende overholdelse af advanselshenvisningerne og instrukserne er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.

Klap venligst foldesiden med illustration af produitet ud og lad donne side vare foldet ud, mens du laeser betjeningsvejledningen.

Beregnet anvendelse

Maskinen er beregnet til - pa et fast underlag - at udfore gennemskaeringer, udsnit i trae, plast, metal, keramikplader og gummi. Den er egnet til lige og kurve de sinit med en geringsvinkel pa op til 45^ . Benyt de anbefalede savklinger.

Nummereringen af de illustreredekomponenter refererer til illustrationen af el-vektoget pa illustratiorssiden.

1 Kunststofkappe
2 Lasetast til start-stop-kontakt (GST 135 BCE)
3 Start-stop-kontakt
4 Indstillingshjul slagantal
5 Opsugningsstuds
6 Glidesko
7 Fodplade
8 Kontakt til spaneblaeseanordning
9 Indstillingsarm pendulregulering

10 Precision-Control-taste

11 Precision-Control-styrekaeber
12 Forigrsrulle
13 Savklinge
14 Berøringsbeskyttelse
15 Hopstang
16 Afdækningskappe til udsugning
17 SDS-arm til savklingeabning
18 Handgreb (isoleret gribeflade)
19 Opsugningsslange
20 Opsugningsadapter
21 Overfladebeskytter
22 Skala geringsvinkel
23 Indstillingshjul til forspending af fodplade
24 Spændearm til fodplade
25 Fording til parallelanslag
26 Indstillingsskrue til parallelanslag
27 Parallelanlag med cirkelskaerer
28 Centeringsspids til parallelanslag

• Tilbehör, som er illustrteret og beskrevet i betjeningsvejledningen, er/DDke indeholdt i leveringen. Det fulstendige tilbehör vindes i vores tilbehörpsprogram.

88|Dansk

Tekniske data

Stiksav GST 135 CE
	Professional	GST 135 BCE Professional
Typenummer	0 601 510 7.. 0 601 511 7..
Slagantalstyring	- ●
Indstilling af slagantal	●	●
Pendulregulering	●	●
Nominel optagen effekt	W 7	2
Afgiven effekt	W 3	1
Slagantal ubelastet n0	min-1 500-2800	500-2800
Slaglaengde	mm 26 26
max. snitdybde
- i træ	mm 135	135
- i aluminium	mm 20	20
- i stål (ulegeret)	mm 10	10
Sinitvinkel (venstre/højre) maks.	° 4	5
Vægt svarer til EPTA-Procedure 01/2003	kg 2,6 2,7
Beskyttesesklasse		☐/II /II ☑

Angivelsene gelder for nominelle spændinger [U] 230/240 V. Disse angivelser kan variere ved lavere spændinger og i landespecifikke udfrolelser.

Se typenummer pa el-vaerktojets typeskilt. Handelsbetegnelserne for de enkelte el-vaerktojer kan variere.

Stoj-/vibrationsinformation

	GST 135 CE	GST 135 BCE
Måleværdier er beregnet iht. EN 60745.
Værktøjets A-vurdere de lydtrykniveau er typisk
Lydtrykniveau	dB(A)	84
Lydeffektniveau	dB(A)	95
Usikkerhed K=	dB	3
Brug høreværn!
Samlke vibrationsværdier (vektorsum for tre retninger) beregnet iht. EN 60745:
Savning i træ:
Vibrationseksponering \( a_h \)	\( m/s^2 \)	6
Usikkerhed K	\( m/s^2 \)	2
Savning i metalplader:
Vibrationseksponering \( a_h \)	\( m/s^2 \)	6
Usikkerhed K	\( m/s^2 \)	1,5

Dansk 89

Det svingningsniveau, der er angivet i neravere instruktioner, er blevet malt it. en standardiseret malproces i EN 60745, og kan bruges til at sammenigne el-varktojer. Det er ogsa egnet til en forellobig vurdering af svingningsbelastningen.

Det angivede svingningsniveau repraesenterer de vaesentlige anvendelser af el-vaerktojet. Hvis el-vaerktojet dog anvendes til andre formal, med afvigende indsatsvaerktoj erer utilstrækkelig vedligeholdse, kan svingningsniveauaut efvige. Dette kan fore til en betydilig foragelse af svingningsbelastningen i hele arbejdstidsrummet.

Til en nojagtig vurdering af svingningsbelastninger bo der ogsa tages hojde for de tider, i hvilkve varktojet er slukket aller godt nok korer, men rent faktisk ilke anvendes. Dette kan fore til en betydelig reduktion af svingningsbelastninger i hele arbejdstidsrummet.

Fastlaeg ekstra sikkerhedsforanstaltninger til beskytelse af brugeren mod svingnangers virkning som f.eks.: Vedligeholdse af el-vaerktoj og indssatsvaerktoj, holde hender varme, organisation af arbejdsforloB.

Overensstemmelseserklaerig

Vi erklærer under almindeligt ansvar, at det produit, der er beskrevet under „Tekniske data“, er i overensstemmelse med ffolgende standarder aller normative dokumente: EN 60745 iht. bestemmelserne i direktiverne 2004/108/EF, 98/37/EF (indtil 28.12.2009), 2006/42/EF (fra 29.12.2009).

Teknisk dossier hos: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen

• Traek stikket ud af stikkontakten, fter der udfores arbejde pa el-værktoget.

Isætning/udskiftning af savklinge

Brug handsker, nara savklingen monteres. Du kan blive kvestet, hvis savklingen berres.

Valgfavklinge

En oversigt over anbefalede savklinger findes bag i denen vegledning. Brug kun savklinger med enknastsfkaft (T-skaft). Savklingen boirke vare Iaengere end det snit, der skal udfores.

Anvend en smal savklinge til savning af smalle kurver.

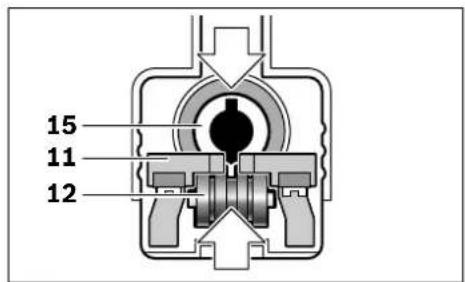

Isaetning af savklinge (se Fig. A)

Tag evt. afdækningskappen 16 af (se „afdækningskappe").

Skub savklingen 13 helt ind i hopstangen med taenderne i snitretning 15.

Nar savklingen sættes i, skal man vare opmærk som pa, at savklingen rygkommen til at ligge i forghrsrullen 12.

Bemerk: Star savklingeholderens noter ici den position, der vises pa billedet, aller er Precision-Control-styrekæber 11 lukket, kan savklingen 13 ici skubbes ind i hopstangen 15. Tryk kort SDS-armen 17 ud til sider og slip den igen.

Kontroller at savklingen sidder rigtigt fast. En Ios savklinge kan falde ud og kvaste dig.

90 | Dansk

Udtagning af savklinge (se Fig. B)

Hold el-varktojet pa en sadan made, nar savklingen kastes ud, at haverken personer ell er der kan komme til skade.

Tryk SDS-armen 17 hel ud til sider. Precision-Control-styrekæberne 11 Iøsnes og savklingen 13 kastet ud.

Stov-/spanudugning

Stov fra materialer som f.eks. blyholdig maili ng, nogle traosorter, mineraler og metal kan vare sundhedsfarlige. Beraring ell ernding af stov kan fore til allergiske reaktioner og/eller andedraetssygdomme hos brugeren eller personer, der opholder sig i naerheden af arbeidspladsen.

Bestemt stov som f.eks. ege-ller bogestv gelder som kraftfremkaldende, isaer i forbindelse med ekstra stoffer til traebehanding (chromat, traebeskyttelsesmiddel). Asbestholdigt materiale ma kun bearjeodes af fagfolk.

• Anvend helst en stovopsugning.
  Sorg for god udluftning af arbejdspladen.
  Det anbefales at baere andevarn med filterklasse P2.

Overhold forskrifterne, der gelder i dit land vedr. de materialer, der skal bearbejdes.

Afdaeningskappe

Monter afdakningskappen 16, for el-vaerktojet tilsluttes til stovudugingen.

Anbring afdakningskappen 16 pa el-vaerktoget pa en sadan made, at holderne falder i hak pa beroringsbeskyttelsen midt pa afdakningskappen 14.

Til arbejde uden stvudsgninq kan du tage af daekningskappen 16 af. Afdaekningskappen 16 tages af ved at tage fat i den i siden og trakke den af fortil.

Tilslutnng af stovudsgnig (se Fig.C-E)

Anbring opsugningsstudsen 5 i fodpladens ud-. sparing 7. Sorg for, at opsugningsstudens kunststofnae griber ind i den pagaelende abning pa huset som vist pa billedet.

Sæt en opsugningsslange 19 (tilbehør) - afhæn-gigt af udførelsen - enten direkte pa opsug-ningsstudsen 5 aller skær dit gamle slangeslut-stykke af, skru opsugningsadapteren 20 (tilbehør) pa slangeenden og monter den direkte pa opsugningssludsen 5. Forbind opsug-ningslangen 19 med en støvserger (tilbehør). En oversigt over tilslutning til forskellige støvsgerefindes bag i dette vegledning.

Anvend en specialstovsuger til opsugning af saerligt sundhedsfarligt, kræftfremkaldende el-ler tort stv.

Overfladebeskytter (se Fig. F)

Overfladebeskytteren 21 (tilbehör) kan forbindre, at overflader af træ ødelægges under savearbejdet. Overfladebeskytteren kan kun anvendes til bestemte savklingettyper og kun ved ensnitvinkel pa 0^ . Fodpladen 7 mA ikke forskydes bagud til kantnær savning, nár der saves med overfladebeskytter.

Tryk overfladebeskytteren 21 ind i fodpladen nedefra 7 (med udkaervingen opad som vist pa billedet).

Overfladebeskytteren 21 kan anbringes i fodpladen i to positioner: Arbejdes med smalle savklinger, trykkes den i den forreste position pa fodpladen, arbejdes med brede savklinger, trykkes den i den bageste position pa fodpladen 7.

Anwendes glideskoen 6, saettes overfladebeskyt-teren 21畸形nedifodpladen7,menderimodnediglideskoen.

Glidesko

Bearbejdes sarte overflader, kan glideskoen 6
anbringes pa fodpladen 7 for at forhindre ridser
pa overfladen.

Dansk | 91

Gildeskoen sættes i 6 ved at fastgore den foran pa fodpladen 7,trykke den bageste del op og la- de den gai indgreb.

Brug

Funktioner

• Traek stikket ud af stikkontakten, før der udfores arbejde på el-vaerktojet.

Pendulreguling indstilles

Savklingens pendulregulering kan indstilles ifire trin, hvilket gor det muligt at tilpasse snithastighed og snitkvalitet til det materiale, der kal bearbejdes.

Med indstellingsarmen 9 kan du ogsa indstille pendulreguleringen under arbejdet.

Trin 0 ingen pendulregulering

Trin I lille pendulregulering

Trin II gennemsnitlig pendulregulering

Trin III stor pendulregulering

Det optimale pendultrin til den enkelte anvendelse finder man bedst frem til ved at prove sig frem. Folgende anbefalinger gaelder:

-Vaelpendultrinnet sa lille sa muligt ellr sluk helt for pendulreguleringen desto finere og renere snitkanten skal vare.
-Sluk for pendulreguleringen, nar tynde emner (f.eks.plader) skal bearjeides.
Arbejd härde materialer (f.eks.stal) med lil-le pendulregulering.
-Til blde materialer og savning i trae i fiberretning kan man arbejde med max. pendulregulering.

Indstilling af geringsvinkel (se Fig. G)

Fodpladen 7 kan svinges mod horeller venstre til geringssnit indtil 45^

• Tag afdakningskappen 16 og opsugnings-studsen 5 af.
• Abn spaendearmen 24 til fodpladen og skub fodpladen 7 let i retning netkabel.

-Til indstilling af praecise geringsvinkler er den højre og venstre side af fodpladen udstyret med stoppunkter ved 0^ og 45^ Sving fodpla- den 7 i den onskede position iht. skalaen 22. Andre geringsvinkler kan indstilles vha. en vinkelmaler.
- Skub herefter fodpladen 7 helt i retning savklinge 13.
- Lukspændearmen 24 for at fastlase fodpladen i den indstillede position.

Afdaelningskappe 16, opsugningsstuds 5 og overfladebeskytter 21 kan/DDKE anvendes til geringsnit.

Forskydning af fodplade (se Fig. H)

• Tag afdækningskappen 16 af (se „Afdækningskappe", side 90).
• Abn spændearmen 24 til fodpladen og skub fodpladen 7 helt i retning netkabel.
  Lukspaendearmen deniden indstillede position.

Savning med forskudt fodplade 7 er kun mulig med en geringsvinkel pa 0^ .Desuden ma parallelanslag med cirkelskaer 27 (tilbehor) smt overfladebeskytter 21不同程度.

Andering af forsponding til fodplade

Med indstillingsjulet 23 kan man aendre for-spændingen af spendearmen 24 til fodpladen.

Sidder fodpladen 7违法犯罪, nár armen lukkes, skal du abne spændearmen og dreje indstillingshjulet til forspændingen i retning. ^山 + ^山

Kan fodpladen不解k kun vanskeligt indstiles, nar spendearmen er aben, drejes indstilingshjulet retning."

Precision Control

Med Precision Controlkommen den isatte savklinge til at sidde bedre. Fordingen i widen med Precision-Control-styrekæberne 11 muliggor et nogagtigt snit.

Precision Control tændes ved at trykke pa tsten 10. Precision Control slukkes ved at trykke SDS-armen 17 helt ud til siden og kaste savklin-gen 13 ud. Sæt den herefter i givet fald i igen.

92 | Dansk

• Brug beskytteshandsker, nár savklingen skiftes. Den udkastede savklinge kan vare varm.

Med luftströmmen fra späneblaseanordningen
8 holds snitlinjen fri for spaner.

Spaneblaseanordning taendes: Skub til arbejd med stor spanedannelse i trea, kunststof osv. kontakten 8 i position ,l".

Spaneblaeseanordning slukkes: Skub til arbejde i metal somt nar stovopsugningen er tilsluttet kontakten 8 i position _0^

Ibrugtagning

Kontroller netspændingen! Stromkildens spænding skal stemme overens med angivelsenerne pa el-vaerktojets typeskit. El-vaerktoj til 230 V kan ogsa tilsluttes 220 V.

Taend/sluk (GST 135 CE)

Skub til Ibrugtagning af el-vaerktojet start-stop-kontakten 3 frem.

El-veerktjotet slukkes ved at skubbe start-stop-kontakten 3 tilbage, sa _^0 fremkommen pa kon-takten.

Til ibrugtagning af el-vaerktojet tryk pa startstop-kontakten 3 og hold den nede.

Til fastholdelse af den nedtrykke start-stop-kontakt 3 skubbes lasetasten 2 til horeller venstre.

El-veerktogel slukkes ved at slippe start-stop-kontakten 3. Er start-stop-kontakten 3 fastlast, trykkes pa den, for den slippes.

Styring af slagantal (GST 135 BCE)

Med til- aller aftagende tryk pa start-stop-kontakten 3 styrees slagantallet for det taendte el-værktj trinløst.

Et let tryk pà start-stop-kontakten 3 før er til et lavt slagantal. Med tiltagende tryk øges slagantallet.

Er start-stop-kontakten 3 fastl*, kan slagantal let/DDKE REDUCERES.

Slagtai indstiles

Indstillingshjulet slagantal 4 bruges til at indstille slagtallet og ændre det under arbejdet.

1-2: lavt slagantal

3-4: gennemsnitigt slagantal

5-6: højslagantal

Det krævede slagantal er afhængigt af arbejdsmaterialet og arbejdsbetingelserne; man finder bedst frem til det passende ved praktiske for50g.

Det anbefales at reducere slagantallet, nár sav-klingen sættes pa emnet og nár der saves i plast og aluminium.

Arbejdes der i Iaengere tid med lille slagantal, kan el-varktojet opvarmes sterkt. Kast savklin gen ud og lad el-varktojet Ibe med max. slagantali ca. 3 min. til afkoling.

Arbejdsvejledning

Anvend altid et stabilt underlag erer en stiksav (tilbehør), nár der bearbejdes små eller tynde emner.

Hold fast i el-varktojets handgreb under arbejdet 18 og for det langs med den onskedene snitlinje. Til praecise snug et roligt 1ob fores el-varktojet med den anden hand pa kunststofkappen 1.

Beringsbeskyttelse

Beröringsbeskyttelsen 14 pa huset forhindrer utilisigt beröring af savklingen under arbejdet og ma ikke fjernes.

Savning I tykt trea

Til lige snit i tykt trae bedes falgende overholdt:

• Taend for Precision Control for at fore sav-klingen i siden (se „Precision Control“, side 91).

• Anvend Bosch savklinger med betegnels „Precision for Wood".

Dansk | 93

• Indstil den nogjagtige geringsvinkel ved hjaelp af en vinkelmaler.
• Sav kun med lille fremføring. Pendulering og hop sikrer et tilstrækkeligt arbejdsfremskridt.
  -For altid el-vaerktojet fast ved parallelanslaget 27 ell er ved en hjaelpeliste. Undga at handgrebet udsættes for sidetryk 18 for at forhindre, at el-vaerktojet saetter sig fast.
  -Hold under savearbejdet el-vaerktojet med en hand pa handgrebet 18 og med den,anden hand pa kunststofkappen 1.

Dyksavning (se Fig. I-J)

Ved dyksavning ma der kun bearjeodes blo de materialer som f.eks.trae,gipskarton el.lign!.

Anvend kun korte savklinger til dyksavnig. Dyksavnig er kun mulig med en geringsvinkel pa 0^

Anbring fodpladens forreste kant pa el-vaerkto-jet 7 pa emnet, eden at savklingen 13 berorer emnet, og taend for el-vaerktojet. Vaelg det max. slagantal, hvis el-vaerktojet er udstyret med en slagantalstyring. Tryk el-vaerktojet fast mod emnet og lad savklingen dykke langsomt ned i arbejdsemnet.

Sà snart fodpladen 7 ligger helt flad pa emnet, saves videre lungs med den ønskede snitlinje.

Parallelanlag med cirkelskær (tilbehør)

Til arbejde med parallelanslag med cirkelskaerer 27 (tilbehør) ma emnets tykkelse maks. vare 30 mm.

Parallelsnit (se Fig. K): Løsne skruen 26 og skub parallelanslagets skala gennem føringen 25 i fodpladen. Indstil den ønskede snitbredde som skalaværdi pa fodpladens inderkant. Spænd skruen 26.

Cirkelsnit (se Fig. L): Anbring skruen 26 pa den anden side af parallelanslaget. Skub parallelanslagets skala gennem feringen 25 i fodpladen. Bor et hul i emnet i miden af det udsnit, der skal saves. Stik centereringsspidsen 28 gennem den indvendige abning pa parallelanslaget og ind i det borede hul. Indstil radiussen som skalavardi pa fodpladens inderkant. Spend skruen 26.

Kole-/smoremadel

Saves i metal, bør du smøre kole-/smreremiddel langs med snitlinjen, da materialet ellers bliver alt for varmt.

Trak stikket ud af stikkontakten, for der udfores arbejde pa el-veerktoget.
- El-værktøj og el-værktøjets ventilationsænbninger skal altid holds rene for at sikre et godt og sikkert arbejde.

Rengor savklingeholderen med regelmaessige mellemrum. Tag savklingen ud af el-vaerktojet og bank el-vaerktojet let pa en lige flade.

Der kan opsta funktionsfejl, hvis el-vaarktojet er alt for snavset. Sav derfor icke i meget stovdan nende materialer nedefra ell over hovedhjoje.

Ved ekstreme drugsbetingelser kan ledende stov aflejre sig inde i el-vaerktojet i forbindelse med bearbejdning af metaller. El-vaerktojets beskyttelsesisolering kan forringes. I sadanne tilfaelde anbefales det et bruge et stationert udsgningsanlaeg, udblaseventilationsabningerne med regelmassige mellemrum og tilkoble en fejlstrombeskyttelseskontakt (Fl-kontakt).

Smor foringsrullen 12 med jævne mellemrum med en dräbe olie.

Kontroller føringsrullen 12 regelmæssigt. Er den slidt, skal den udskiftes på et autoriseret Boschkundeveerksted.

Skulle el-værktogt trods omhyggelig fabrikation og kontrol holde op med at fungere, skal reparatio- tionen udfores af et autoriseret serviceværksted for Bosch-elektrtroavraktj.

El-vaerkjets 10-cifrede typenummer (se typeskilt) skal altid angives ved forespogrsgler og bestilling af resvendele.

Kundeservice og kunderadgivning

Kundeservice besvarer dine sporgsmal vedr. reparation og vedligeholdelse af dit produkt samtreservedele. Reservedelstegninger og informati-oner om reservationele findes ogsa under:

www.bosch-pt.com

Bosch kundeservice-team vil grne hjaelpe dig med at besvare sporgsmal vedr. kob, anvendelse og indstilling afprodukter og tilbehør.

Dansk

El-værktj, tilbehør og emballage skal genbruges pa en miljøvenlig mæde.

Gelder kun i EU-lande:

Smid ici el-vaerktj ud sammen med det almindelige husholdningsaffald! Iht. det europaeiske direktiv 2002/96/EF om affald af elektrisk og elektronisk udstyr skal kasse

ret elektrisk udstyr indsamles separat og genbruges iht. gaelende miljoforskrlter.

Ret til ændringer forbeholds.

Sakerhetsanvisningar

Funktionsbeskrivning

*llustrert aller beskrevet tilbehör inngår ikke i standard-leveransen. Det komplette tilbehøret finner du i vårt tilbehørssprogram.

108 | Norsk

Tekniske data

Stikksag GST 135 CE
	Professional	GST 135 BCE Professional
Produktnummer	0 601 510 7..	0 601 511 7..
Slagtallstyring	- ●
Slagtallforvalg	●		●
Pendling	●		●
Opptatt effekt	W	7	2
Avgitt effekt	W	3	1
Tomgangsslagtall n0	min-1	500-2800	500-2800
Slag	mm 26 26
Max. skjæredybe
- i tré	mm	135	135
- i aluminium	mm	20	20
- i stål (ulegert)	mm	10	10
Skjærevinkel (venstre/høyre) max.	°	4	5
Vekt tilsvarende EPTA-Procedure 01/2003	kg 2,6 2,7
Beskyttesesklasse		☐/II /II	☐

Kundeservice og kunderadgivning
