| Producttype | Professionele decoupeerzaag |
| Merk | Bosch |
| Model | GST 135 CE Professional (0 601 510 7..) |
| Gewicht (volgens EPTA 01/2003) | 2,6 kg |
| Nominaal opgenomen vermogen | 720 W |
| Nuttig afgegeven vermogen | 310 W |
| Aantal slagen in nullast | 500 - 2800 tr/min |
| Slaglengte | 26 mm |
| Max. zaagdiepte (hout) | 135 mm |
| Max. zaagdiepte (aluminium) | 20 mm |
| Max. zaagdiepte (ongelegeerd staal) | 10 mm |
| Max. hoek voor afschuinende zaagsnede | 45° (links/rechts) |
| Pendelbeweging | Ja, 4 instelbare standen |
| Toerentalregeling | Ja, met instelwiel |
| Precision Control-systeem | Ja, zijdelingse geleiding van het zaagblad |
| Blazervoorziening | Ja, schakelbaar |
| Stofafzuigaansluiting | Ja, afvoerslang voor stof |
| Gereedschapopname | SDS voor zaagblad met T-schacht |
| Beschermingsklasse | II (dubbele isolatie) |
| Voeding | Net, 230 V / 240 V |
| Geluidsdrukniveau | 84 dB(A) |
| Geluidintensiteitniveau | 95 dB(A) |
| Trillingen (zagen hout) | 6 m/s² (onzekerheid K=1,5 m/s²) |
| Onderhoud | Regelmatig reinigen van de ventilatieopeningen en de zaagbladhouder; smeren van de rolzaagbladgeleider |
| Inbegrepen accessoires | Zaagblad (voorbeeld), PVC-beschermkap, antislipzool, splinterbescherming (optioneel) |
Veelgestelde vragen - GST 135 CE Professional BOSCH
Gebruikersvragen over GST 135 CE Professional BOSCH
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Zaag in PDF-formaat gratis! Vind uw handleiding GST 135 CE Professional - BOSCH en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. GST 135 CE Professional van het merk BOSCH.
GEBRUIKSAANWIJZING GST 135 CE Professional BOSCH
Veiligheidsvoorschriften
Algemene veiligheidswaarschuwingen voor elektrische gereedschappen
WAARSCHUWING
Lees alle veiligheidswaarschuwingen en al
levoorschriften.Als de
waarschuwingen en voorschriften nicht worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.
Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.
Het in de waarschuwingen gebruikte begrip „elektrisch gereedschap" heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).
1) Veiligkeit van de werkomgeving
a) Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden.
b) Werk met het elektrische gereedschap Niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandhaar stof bevinden. Elektrische gereedschappen veroorzaken vonken die het stof of de dampen tot ontsteking hunnen brengen.
c) Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap uit de buurt. Wanner u worden afgeleid, kut u de controle over het gereedschap verliezen.
2) Elektrische vollgheid
a) De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met gaarde elektrische gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.
b) Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wanner uw lichaam geaard is.
c) Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok.
d) Gebruik de kabel Niet voor een verkeerd doel, om het elektrische gereedschap te dragen of op te hangen of om de stekkeruit het stopcontact te trekken. Houd de kabel uit de buurt van把它, olie, scherperanden en bewegende gereedschapden. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok.
e) Wanneer u buitenshuis met elektrisch gereedschap werkdt, dient u alleen verlengkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikte verlangkabel beperkt het risico van een elektrische schok.
f) Als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.
3) Veiligkeit van personen
a) Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik geen elektrisch gereedschap wanneer u moe bent of onder invoed staat van drugs, alcohol of medicijnen. Een mom-. ment van onopletendheid bij het gebruik van het elektrische gereedschap kan tot ernstige verwondingen leiden.
Nederlands | 75
b) Draag persoonlijke beschermende uitrusting. Draag altijd een veiligheidsbril. Het dragen van persoonlijke beschermende uitrusting zoals een stofmasker, slipvaste werksochoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, verminder het risico van verwondingen.
c) Voorkom per ongeluk inschakelen. ControllerDat het elektrische gereedschapuitgeschakeld is voordat u de stekker in het stopcontact steekt of de accu aansluit en voordat u het gereedschap oppakt of draagt. Wanner u bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar hebt of wanner u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden.
d) Verwijder instelgereedschappen of schroefsleutels voordat u het elektrische gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondeningen leiden.
e) Voorkom een onevenwichtige lichaams-houding.Zorg ervoor dat u stevig staat en steeds in evenwicht blijft.Daardoor kunt u het elektrische gereedschap in onverwachtete situates beter onder controle houden.
f) Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenenuit debuurt van bewegende delen. Loshangende kleding, lange haren en sieraden kunnen door bewegende delen worden meegenomen.
g) Wanneer stofafzulings-of stofopvang-voorzieningen kunnen worden gemonteerd, dient u zich ervan te verzekerend dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van een stofazuiging beperkt het gevaar door stof.
4) Zorgvuldige omgang met en zorgvuldig gebruik van elektrische gereedschappen
a) Overbelast het gereedschap Niet. Gebruik voor uw werkzaamheden het waarvoordbestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik.
b) Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat Niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd.
c) Trek de stekker uit het stopcontact of neem de accu uit het elektrische gereedschap voordat u het gereedschap instelt, toebehoren wisselt of het gereedschap wegegt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap.
d) Bewaar Niet-gebruekte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap Niet gebruiken door Personen die er Niet mee vertrouwd zijn en deze aanwijzingen nicht hebden gelezen. Elektrische gereedschappen zich jevaarlijk wanner deze door onervaren Personen worden gebruikt.
e) Verzorg het elektrische gereedschap zorgvuldig. Controller of bewegende delen van het gereedschap correct functioneren en Niet vastklemmen en of onderden zodenig gebroken of beschadigd zijn dat de werking van het elektrische gereedschap nadelig worden beinvloed. Laat deze beschadigde onderden voor het gebruik repareren. Veel ongevallen hebben hun oorzaak in slecht onderhoven elektrische gereedschappen.
f) Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhoden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder nsel vast en zich gemakkelijker te geleiden.
76 | Nederlands
g) Gebruik elektrisch gereedschap, toebehoren, inzetgereedschappen en dergelijkke volgens deze aanwijzingen. Let waar bij op de arbeitsomstandigheden en deui te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de voorziene toepassin-gen kan tot gevaarlijke situaties leiden.
5) Service
a) Laat het elektrische gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele verwangingsonderdelen. Daarmee worden gewaarborgd dat de veiligheid van het gereedschap in stand blijft.
Veiligheidsvoorschriften voor decoupeerzagen
Houd het gereedschap aan de geisoleerde greepvlakken vast als u werkzaamhedenuitvoert waar bij het inzetgereedschap verborgen stroomleidingen of de eigen stroomkabel kan raken. Contact met een onder spanning staande leiding kan ook metalen delen van het gereedschap onder spanning zetten en tot een elektrische schok leiden.
Houd uw handen uit de buurt van de plaatssaar wordt gezaagd. Grijp Niet onder hetwerkstuk.Bij aanraking van het zaagbladbestaat verwondingsgevaar.
Beweeg het elektrische gereedschap alleen ingeschakeldaar het werkstuk.Anderesbestaat er gevaar voor een terugslag als het inzetgereedschap in het werkstuk vasthaakt.
Let erop dat de voetplaat 7 bij het zagen stabiel ligt. Een schuin zaagblad kan breken of tot een terugslag leiden.
Schakel het elektrische gereedschap na beeindiging van de werkzaamheden uit en trek het zaagblad pas uit de zaagsnede nadat het gereedschap tot stilstand is gekomen. Zo voorkomt u een terugslag en kunt u het elektrische gereedschap veilig neerleggen.
- Gebruik alleen onbeschadigde zaagbladen die helemaal in orde zich. Verbogen of nietscherpe zaagbladen können breken of een terugslag veroorzaken.
Rem het zaagblad na het uitschakelen Niet af door er aan de zijkant gegen te drukken. Anders kan het zaagblad beschadigd worden, breken of een terugslag voroorzaken. - Gebruik een geschickt detectieapparaat om verborgen stroom-, gas- of waterleidingen op te sporen of raadpleeg hetplaatselijkke energie- of waterleidingbedrijf. Contact met elektrische leideringen kan tot brand of een elektrische schok leiden. Beschadiging van een gasleiding kan tot een explosie leiden. Breuk van een waterleiding verooorzaakt materiele schade en kan een elektrische schokveroorzaken.
Zet het werkstuk vast. Een met spanvoortzie- ningen of een bankschroef vastgehonden werkstuk wordt beter vastgehonden dan u met uw hand kunt doein.
Houd uw werkplek schoon. Materiaalmengsels zich bijzonder gevaarlijk. Stof van lichte metalen kan ontvammen of exploderen.
Wacht tot het elektrische gereedschap tot stilstand is gekomen voordat u het neerlegt. Het inzetgereedschap kan vasthaken en dit kan tot het verlies van de controle over het elektrische gereedschap leiden. - Gebruik het elektrische gereedschap Niet met een beschadigde kabel. Raak de beschadigde kabel Niet aan en trek de stekkeruit het stopcontact als de kabelijdens de werkzaamheden worden beschadigd. Beschadigde kabels vergroten het risico van een elektrische schok.
Nederlands | 77
Functiebeschrijving
Lees alle veiligheidswaarschuwingen en alle voorschriften. Als de waarschuwingen en voorschriften nicht worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.
Vouw de uitvouwbare pagina met de afbeelding van het gereedschap open en LAST deze pagina opengevouwen verwijl u de gebruiksaanwijzing leest.
Gebruik volgens bestemming
Het gereedschap is bestemd voor het met vaste steun schulpen en het zagen van uitsparingen in hout, kunststof, metaaal, keramiekplaten en rubber. De machine is geschikt omrecht en in bochten te zagen met een verstkhoek tot 45^ . De adviezen voor zaagbladen moeten in acht worden genomen.
Afegebeelde componenten
De componenten zijn genummerdzoals op de afbeelding van het elektrische gereedschap op de pagina met afbeeldingen.
1 Kunststof kap
2 Blokkeerknop voor aan/uit-schakelaar (GST 135 BCE)
3 Aan/uit-schakelaar
4 Stelwiel vooraf instelbaar aanal zaagbewegingen
5 Afzuigaansluiting
Glijvoet
7 Voetplaat
8 Schakelaar voor spanenblaasvoorziening
9 Instelhendel pendelbeweging
10 Precision Control-toets
11 Precision Control-geleidingsklaw
12 Steunwiel
13 Zaagblast*
16 Beschemkap voor afzuiiging*
17 SDS-hendel voor ontgrendeling van zaagblad
18 Handgreep (geisoleerd greepvlak)
19 Afzuiqslang*
20 Afzuiigadapter*
22 Schaalverdeling verstekhoek
23 Stelwiel voorspanning voetplaat
24 Spanhendel voor de voetplaat
25 Geleiding voor de parallelgeleider
26 Vastzetschroef van de parallelgeleider
27 Parallelgeldeider met cirkelsnijder*
28 Centreerpunt van de parallelgeleider
- Niet elk afgebeeld en beschreven toebehoren worden standaard meegeleverd. Het volledige toebehoren vindt u in ons toebehorenprogramma.
78 | Netherlands
Technische gegevens
| Decoupeerzaag GST 135 CE | |||
| Professional | GST 135 BCE Professional | ||
| Zaaknummer | 0 601 510 7.. | 0 601 511 7.. | |
| Regeling aantal zaagbewegingen | - ● | ||
| Vooraf instelbaar aantal zaagbewegingen | ● | ● | |
| Pendelbeweging | ● | ● | |
| Opgenomen vermogen | W | 7 | 2 |
| Afgegeben vermogen | W | 3 | 1 |
| Onbelast aantal zaagbewegingen n0 | min-1 | 500-2800 | 500-2800 |
| Zaagbeweging | mm 26 26 | ||
| Max. zaagdiepte | |||
| - in hout | mm | 135 | 135 |
| - in aluminium | mm | 20 | 20 |
| - in staal (ondelegeerd) | mm | 10 | 10 |
| Zaaghoek (links/rechts) max. | ° | 4 | 5 |
| Gewicht volgens EPTA-Procedure 01/2003 | kg 2,6 2,7 | ||
| Isolatieklasse | ☐/II /II | ☐ | |
Gegevens gelden voor nominale spanningen [U] 230/240 V. Bij lagere spanningen en bij per land verschillende uitvoereningen kannen deze gegevens afwijken.
Let op het zaaknummer op het typeplaatje van het elektrische gereedschap. De handelsbenamingen van sommige elektrische gereedschappen konnen afwijken.
Informatie over geluid en trillingen
| GST 135 CE | GST 135 BCE | |
| Meetwaarden bepaald volgens EN 60745. | ||
| Het A-gewogen geluidsniveau van het gereedschap be-draagt kenmerkend | ||
| Geluidsdrukniveau | dB(A) | 84 84 |
| Geluidsvermogenniveau | dB(A) | 95 95 |
| Onzekerheid K= | dB | 3 3 |
| Draag een gehoorbescherming. | ||
| Totale trillingswaarden (vectorsom van drie richtingen)bepaald volgens EN 60745: | ||
| Zagen van hout: | ||
| Trillingsmissiewaarde an | m/s2 | 6 5 |
| Onzekerheid K | m/s2 | 2 1,5 |
| Zagen van metaaalplaat: | ||
| Trillingsmissiewaarde an | m/s2 | 6 3,5 |
| Onzekerheid K | m/s2 | 1,5 1,5 |
1609 929 S88 | (22.6.09) Bosch Power Tools
Het in deze gebruiksaanwijzing vermelde trillingsniveau is gemeten met een volgens EN 60745 genormeerde meetmethode en kan worden gebrukt om elektrische gereedschappen met elkaar te vergelijkken. Het is ook geschikt voor een Voorlopige inschatting van de trillingsbelasting.
Het aangegeven trillingsniveau representiert de voornaamste toepassingen van het elektrische gereedschap. Als darüber het elektrische gereedschap worden gebruikt voor andere toepassin-gen, met afwijkende inzetgereedschappen of onvoldoende onderhoud, kan het trillingsniveau afwijken. Dit kan de trillingsbelasting gedurende de gehele arbeitsperiode duidelijk verhogen. Voor een nauwkeurige schatting van de trillingsbelasting moet ook rekening worden gehonden met dearendaarin het gereedschapuitgeschakeld is, of waarin het gereedschap wel loopt, maar Niet werkelijk worden gebruikt. Dit kan de trillingsbelasting gedurende de gehele arbeitsperiode duidelijk verminderen.
Leg aanvullende veiligheidsmaatregelen ter bescherming van de bediener gegen het effect van trillingen vast, zoals: Onderhoud van elektrische gereedschappen en inzetgereedschappen, warm honden van de handen, organiseatie van het arbeitsproces.
Conformiteitsverklaring C
Wij verklaren als alleen verantwoordelijke dat het onder „Technische gegevens“ beschreiben product voldoet aan de volgende normen en normatieve documenten: EN 60745 volgens de bepalingen van de richtlijnen 2004/108/EG, 98/37/EG (tot 28-12-2009) en 2006/42/EG (vanaf 29-12-2009).
Technisch dossier bij: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen
Trek altijd voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.
Zaagblad inzetten of verrangen
Draag werkhandschoenen bij de montage van het zaagblad. Bij het aanraken van het zaagblad bestaat verwondingsgevaar.
Zaagblad kiezen
Een overzicht van geadviseerde zaagbladen vindt u aan het einde van deze gebruksaanwijzing. Gebruik alleen zaagbladen met enkelnokkenschacht (T-schacht). Het zaagblad mag nielt longer zich dan nodig is voor de gewenste zaagsnede.
Gebruik voor het zagen van nauwe bochten een smal zaagblad.

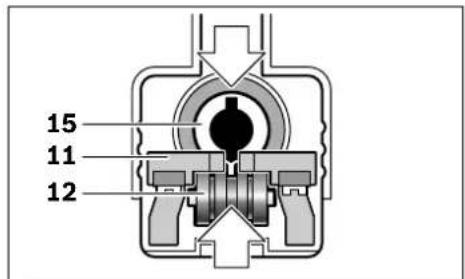

Zaagblad inzetten (zie afbeelding A)
Verwijder indien nodig de beschemkap 16 (zie „Beschemkap").
Duw het zaagblad 13 met de tanden in de zaagrichting tot het in de zaaghouser 15 vastklikt.
Let er bij het inzetten van het zaagblad op dat derug van het zaagblad in de groef van het steunwiel 12 ligt.
Opmerking: Als de groeven van de zaagbladopname Niet in de stand staan die in de afbeelding wordt getoond, of als de Precision Control-gelieidingsklauwen 11 gesloten zijn, kan het zaagblad 13 Niet in de zaaghouder 15 worden geduwd. Duw kort de SDS-hendel 17 opzij en LAST deze weer los.
80 | Netherlands
Controller of het zaagblad stevig vastzit. Een los zaagblad kan uit de zaaghouder vallen en kan u verwonden.
Zaagblad uitwerpen (zie afbeelding B)
Houd het elektrische gereedschap bij het uitwerpen van het zaagblad zo, dat er geen personen of dieren gewond worden door het uitgeworpen zaagblad.
Duw de SDS-hendel 17 opzij tot deze Niet meer verder kan. De Precision Control-geleidingsklawen 11 worden losgemaakt en het zaagblad 13 wordenuitgeworpen.
Afzuging van stof en spanen
Stof van materialen zoals loodhoudende verf, enkele houtsoorten, mineralen en metaal kuren schadelijk voor de gezondheid zich. Aanraking of inademing van stof kan leiden tot allergische reacties en/of ziekten van de ademwegen van de gebruiker of personen die zich in de omgeving bevinden. Bepaalde soorten stof, bijvoorbeeld van eiken- en beukenhout, gelden als kankerverwekkend, in het bijzonder in combinatie met toevoegingsstoffen voor houtbehandeling (chromaat en houtbeschemingsmiddelen). Asbesthoudend materiaal mag alleen door bepaalde vakmensen worden bewerkt.
- Gebruik indien möglichk een stofafzuiig.
-Zorg voor een goede ventilatie van de werkplek.
-Er worden geadviseerd om een ademmasker met filterklasse P2 te dragen.
Neem de in uw land geldende voorschriften voor de te bewerken materialen in acht.
Beschemkap
Monteer de beschemkap 16 voordat u het elektrische gereedschap op een stofafzuiigning aansluit.
Zet de beschemkap 16 zodanig op het elektrische gereedschap dat de houders in het midden van de beschemkap op de aanraakbeveiliging 14 vastklikken.
Voor werkzaamheden zonder stofafzuiiging kunt u de beschemkap 16 verwijderen. Als u de beschemkap 16 wilt verwijderen, pakt u de kap aan de zichkant vast en trekt u deze verrolgens maar voren los.
Stofafzuiigang aansluiten (se billede C-E)
Plaats de afzuigaansluiting 5 in de uitsparing van de voetplaat 7. Let erop dat de kunststof nok van de afzuigaansluiting in de waarvoor bestemde opening in de behuizing grijpt, zoals in de afbeelding getoond.
Steek een afzuijslang 19 (toebehoren) afhankelijk van de uitvoerigrechtstreeks op de afzuaansluiting 5 of knip het oude eindhoven van de slang, schroef de afzuaansluiting 20 (toebehoren) op het einde van de slang en stek deze verzolgensrechtstreeks op de afzuaansluiting 5. Verbind de afzuijslang 19 met een stofzuiger (toebehoren). Een overzicht van aansluitingen op verschillende stofzuigers vindt u aan het einde van deze gebruiksaanwijzing.
Schakel de spanenblaasvoorziening uit nadat u de stofafzuiig aangesloten heeft (zie „Spanenblaasvoorziening").
Gebruik voor een optimale afzuiig indien mogelijk het antisplinterplaatje 21.
De stofzuiger moet geschikt voor het te bewerken materiaal.
Gebruik bij het afzuiigen van voor de gezondheid bijzonder gevaarlijk, kankerverwekkend of droog stof een speciale zuiger.
Antiplinterplaatje (zie afbeelding F)
Het antisplinterplaatje 21 (toebehoren) kan uitsplinteren van het oppervlak bij het zagen van hout voorkomen. Het antisplinterplaatje kan alleen bij bepaalde zaagbladtypen en alleen bij een zaaghoek van 0^ worden gezruikt. De voetplaat 7 mag bij het zagen met het antisplinterplaatje Niet waar afterwards worden verplaatst voor het zagen tot aan opstaande randen.
Duw het antisplinterplaatje 21 van onderen in de voetplaat 7 (zoals op de afbeelding getoond met de inkeping omhoog).
Nederlands | 81
Het antisplinterplaatje 21 kan in twee standen in de voetplaat worden geplaatst. Tijdens werkzaamheden met smalle zaagbladen duwt u deze in de voorste stand,ijdens werkzaamheden met brede zaagbladen in dechterste stand in de voetplaat 7.
Bij Gebruik van de glijvoet 6 worden het antisplinterplaatje 21 Niet in de voetplaat 7, maar in de glijvoet geplaatst.
Glijvoet
Bij de bewerking van kwetsbare oppervlakken kunt u de glijvoet 6 op de voetplaat 7 plaatsen, om krassen op het oppervlak te voorkomen.
Als u de glijvoet wilt aanbrengen, maakt u deze 6 vooraan aan de voetplaat 7 vast, drukt u hem achteraan omhoog en LAST u hem vastklikken.
Gebruik
Functies
Trek alsijd voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.
Pendelbeweging instellen
Dankzij de in vier standen instelbare pendelbeweging kuren zaagsnelheid, zaagcapaciteit en zaagbeeld optimaal worden aangepast aan het te bewerken materiaal.
Met de instelhendel 9 kurz u de pendelbeweging ook verwijl het elektrische gereedschap loopt instellen.
Stand 0 geen pendelbeweging
Stand I kleine pendelbeweging
Stand II gemiddelde pendelbeweging
Stand III große pendelbeweging
De optimale pendelbeweging voor de gewenste toepassing kunt u proefondervindelijk bepalen. Daar bij gelden de volgende adviezen:
-Hoe fijner en schoner de zaagrand moet worden, hoe kleiner de pedelbeweging moet worden ingesteld, of deze要去venteel helemaal worden uitgeschakeld.
- Schakel bij de bewerking van dunne materiai- len (bijv. metaalplaat) de pendelbeweginguit.
Werk in harde materialen (bijv. staal) met eenkleine pendelbeweging.
In zachtematerialen en bij het zagen van hout in de richting van de nerf kunt u met maximale pendelbeweging werken.
Verstekoek instellen (zie afbeelding G)
De voetplaat 7 kan voor verstkzaagsneden tot 45^ maar rechts ofaar links worden gedraaid.
- Verwijder de beschemkap 16 en de afzuiqaansluiting 5.
- Open de spanhendel 24 van de voetplaat en schuif de voetplaat 7iens in de richting van de netkabel.
Voor het instellen van nauwkeurige verstkhoeken heeft de voetplaat rechts en links vastklikpunten bij 0^ en 45^ . Draai de voetplaat 7 volgens de schaalverdeling 22 in de gewenste stand. Andere verstkhoeken kunt u met een hoekmeter instellen.
Duw de voetplaat 7 cervolgens tot aan de aanslag in de richting van het zaagblad 13.
-Sluit de spanhendel 24 om de voetplaat in de ingestelde positie te vergrendelen.
De beschemkap 16, de afzugaansluiting 5 en het antisplinterplaatje 21+kunnen bij verstkzaagwerkzaamheden Niet worden gebruikt.
Voetplaat verstellen (zie afbeelding H)
Voor het zagen tot aan opstaande randen kunt u de voetplaat 7aar achteren verplaatsen.
- Verwijder de beschermkap 16 (zie,"Beschermkap", pagina 80).
- Open de spanhendel 24 van de voetplaat en schuif de voetplaat 7 tot deze Niet meer verder kan in de richting van de netkabel.
-Sluit de spanhendel 24 om de voetplaat in de ingestelde positie te vergrendelen.
Zagen met een verplaatste voetplaat 7 is alleen möglichk met een verstekhoek van 0^ .Boven dieugenogen de parallelgeleider met de cirkelsnijder 27 (toebehoren) en het antisplinterplaatje 21 Niet worden gebruikt.
82 | Netherlands
Voorspanning van voetplaat veranderen
Met het stelwiel 23 kan de voorspanning van de spanhendel 24 voor de voetplaat worden veranderd.
Zit de voetplaat 7 na het sluiten van de hendel Niet vast,open dan de spanhendel en draai het stelwiel voor de voorspanning in derichting ^ 其
Kan de voetplaat na het openen van de spanhendel Niet of slechts moeilijk worden versteld, draai dan het stelwiel in de richting.
Precision Control
Door Precision Control word de lijwaartse steun van het ingezette zaagblad verbeterd. De lijwaartse geleiding door de Precision Controlgeleidingskauwen 11 maakt nauwkeurig zagen möglichk.
Als u Precision Control wilt inschakelen, drukt u op de toets 10. Als u Precision Control wilt uitschakelen, duwt u de SDS-hendel 17 tot deze niet meer verder kan opzij en werpt u het zaagblad 13uit. Zet het daarna eventueleeer in.
Draag werkhandsschoenen bij het wisselen van het zaagblad. Het uitgeworpen zaagblad kan heet+zijn.
Precision Control kan worden gebruikt voor alle toepassingen, ook voor het zagen van verstek. Bijzonder aan te raden is het voor het zagen in dit hout: door de zijwaartse geleiding worden de zaaghoek aangehouden en het weglopen van het zaagblad verminderd (zie ook „Dik hout zagen", pagina 83).
Spanenblaasvoorziening
Met de luchtstroom van de spanenblaasvoorzie-ning 8 kan de zaaglijk vrij van spanen worden gehonden.
Spanenblaasvoorziening inschakelen: Duw voor werkzaamheden met een groe spaanafname in hout, kunststof en dergelijkde schakelaar 8 in stand "I".
Spanenblaasvoorziening uitschakelen: Schuif voor werkzaamheden in metaal en bij een aangesloten stofafzuiig de schakelaar 8 in stand "0".
Ingebruikneming
Let op de netspanning! De spanning van de stroombron moet overeenkomen met de gegevens op het typeplaatje van het elektrische gereedschap. Met 230 V aangeduide elektrische gereedschappen können ook met 220 V worden gezruikt.
In- en uitschakelen (GST 135 CE)
Als u het elektrische gereedschap wilt inschake- len, duwt u de aan/uit-schakelaar 3aar voren.
Als u het elektrische gereedschap wilt uitschakelen duwt u de aan/uit-schakelaar 3aar achteren, zodate op de schakelaar ,0"verschiedt.
In- en uitschakelen (GST 135 BCE)
Als u het elektrische gereedschap wilt inschake- len drukt u op de aan/uit-schakelaar 3 en houdt u deze ingedrukt.
Als u de ingedrukte aan/uit-schakelaar 3 wilt vastzetten, duwt u de blokkeerknop 2aar rechts of maar links.
Als u het elektrische gereedschap wilt uitschaken laat u de aan/uit-schakelaar 3 los. Als de aan/uit-schakelaar 3 vergrendeld is, drukt u de schakelaar eerst in en laat u deze cervolgens los.
Aantal zaagbewegingen Instellen (GST 135 BCE)
Door toe-of afnemende druk op de aan/uitschakelaar 3 kunt u het aantal zaagbewegingen van het ingeschakelde elektrische gereedschap traploos regelen.
Lichte druk op de aan/uit-schakelaar 3 heeft een Klein aantal zaagbewegingen tot gevolg. Met toenemende druk worden het aantal zaagbewegingen groter.
Als de aan/uit-schakelaar 3 vergrendeld is, kan het+aantal zaagbewegingen Niet worden verminderd.
Aantal zaagbewegingen vooraf instellen
Met het stelwiel vooraf instelbaar aantal zaagbewegingen 4 kunt u het aantal zaagbewegingen vooraf instellen enijdens het gebruik veranderen.
Nederlands | 83
1-2:klein aantal zaagbewegingen
3-4: gemiddeld aantal zaagbewegingen
5-6: groot aantal zaagbewegingen
Het vereiste aantal zaagbewegingen is afhanke- lijk van het materiaal en de werkomstandighe den en kan proefsgewijs worden vastgesteld.
Geadviseerd wordt om het aantal zaagbewegingen te verminderen als het zaagblad op het werkstuk worden geplaatst en bij het zagen van kunststof en aluminium.
Bij langdurige werkzaamheden met eenklein aantal zaagbewegingen kan het elektrische gereedschap zeer heet worden. Werp het zaagbladuit en laat het elektrische gereedschap ca. 3 min met het maximale aantal zaagbewegingen lopen om het te laten afkoelen.
Tips voor de werkzaamheden
- Gebruik bij het bewerken vankleine of dunne werkstukken altijd een stabile ondergrond of een zaagtafel (toebehoren).
Houd tijdens de werkzaamheden het elektrische gereedschap aan de handgreep 18 vast en geleid het langs de gewenste zaaglijn. Voor nauwkeurig zagen en een rustige loop geleidt u het elektrische gereedschap met uw andere hand bovendien met de kunststof kap 1.
De op het machinehuis aangebrachte beschering gegen aanraken 14 voorkomt onbedoeld aanraken van het zaagbladijdens de werkzaam-heden en mag Niet worden verwijderd.
Dik hout zagen
Neem voor hetrecht zagen in dik hout de volgende adviezen in acht:
-Schakel Precision Control in om het zaagblad bijwaarts te geleiden (zie „Precision Control", pagina 82).
- Gebruik Bosch-zaagbladen met het opschrift „Precision for Wood".
- Stel de zaaghoek nauwkeurig in met een hoekmeter.
Zaag met weinig aandrukkracht. Pendelbeweging en slag staan garant voor een voldoende werksnelheid.
- Geleid het elektrische gereedschap algid vlak langs de parallgeldeider 27 of een steunlat. Voorkom zichwaartse druk op de handgreep 18 om schuin wegdraaien van het elektrische gereedschap te voorkomen.
Houd het elektrische gereedschap tijdens het zagen met een hand aan de handgreep 18 en met uw andere hand aan de kunststof kap 1 vast.
Invalend zagen (zie afbeeldingen I-J)
Alleen zachte materialen als hout en gips-kartonogensinvallendwordengezaagd.
Gebruik voor invallend zagen alleen korte zaagbladen. Invallend zagen is alleen möglichk meteen verstkhoek van 0^
Zet het elektrische gereedschap met de voorste rand van de voetplaat 7 op het werkstuk, zonder dat het zaagblad 13 het werkstuk aanraakt, en schakel het in. Kies het maximale aantal zaagbewegingen bij elektrisch gereedschap met een regeling van het aantal zaagbewegingen. Duw het elektrische gereedschap stevig gegen het werkstuk enaat het zaagblad langzaam in het werkstuk invaliden.
Zodra de voetplaat 7 met het hele oppervlak op het werkstuk ligt, zaagt uangs de gewenste zaaglijn verder.
Parallelgeleider met cirkelsnijder (toebehoren)
Voor werkzaamheden met de parallelgeleider met cirkelsnijder 27 (toebehoren) mag de dikte van het werkstuk maximaal 30mm bedragen. Parallel zagen (zie afbeelding K): Draai de vastzetschroef 26 los en duw de schaalverdeling van de parallelgeleider door de geleiding 25 in de voetplaat. Stel de gewenste zaagbreede als schaalverdelingswaarde aan de binnenkant van de voetplaat in. Draai de vastzetschroef 26 vast. Cirkels zagen (zie afbeelding L): Plaats de vastzetschroef 26 aan de andere zichde van de parallgelleider. Duw de schaalverdeling van de parallgelleider door de geleiding 25 in de voetplaat. Boor een gat in het midden van de uitsparing die u in het werkstuk wilt zagen. Steek de centreerpunt 28 door de injwendige opening van de parallelgeleider en in het geboorde gat. Stel de radius als schaalverdelingswaarde aan de binnenkant van de voetplaat in. Draai de vastzetschroef 26 vast.
84 | Netherlands
Koel- en smeermiddel
Bij het zagen van metaal dient u vanwege de verwarming van het materiaal langs de zaaglijk koel- resp. smeermiddel aan te brengen.
Onderhoud en service
Onderhoud en reiniging
Trek algid voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.
Houd het elektrische gereedschap en de ventilatieopengen alsijd schoon om goed en verrig te werken.
Reinig de zaagbladopname regelmatig. Neem waarvoort het zaagblad uit het elektrische gereedschap en klop het gereedschap licht op een egaal oppervlak uit.
Sterke verontreiniging van het elektrische geereedschap kan tot functiestoringen leiden. Zaag waarom materialen waar bij veel stof vrijkomt Niet van onderen of boven het hoofd.
Bij extreme gebruiksomstandigheden kan bij het bewerken van metalen geleidend stof in het elektrische gereedschap verechtkomen. Daardoor kan de veiligheidsisolatie van het elektrische gereedschap worden geschaad. Het is in dergelijk gevallen raadzaam een stationaire afzuinstallatie te gebruiken, de ventilatieopeningen vaak ult te blazen en een aardlekschakelaar (FI) in de elektrische verbinding op te nemen.
Smeer het steunwiel 12 af en toe met een druppel olie.
Controleer het steunwiel 12 regelmatig. Als het steunwiel versleten is, moet het door een erken de Bosch-klantenservice worden verrangen.
Mocht het elektrische gereedschap ondanks zorgvuldige fabricage- en testmethoden toch defect raken, dient de reparatie te worden uitgevoerd door een erkende klantenservice voor Bosch elektrische gereedschappen.
Vermeld bij vragen en bestellingen van verrangingsonderdelen aktijd het uit tien cijfers bestaande zaaknummer volgens het typeplaatje van het elektrische gereedschap.
Klantenservice en advies
Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over verrangingsonderdelen. Explosietekeningen en informatie over verrangingsonderdelen vindt u ook op:
www.bosch-pt.com
De medewerkers van once klantenservice adviseren u graag bij vragen over de aankoop, het gebruik en de instelling van producten en toebehoren.
Nederland
Tel.: +31 (076) 579 54 54
Fax: +31 (076) 579 54 94
E-mail: gereedschappen@nl.bosch.com
Belgi en Luxemburg
Tel.: +32 (070) 22 55 65
Fax: +32 (070) 22 55 75
E-mail: outillage.gereedschap@be.bosch.com
Afvalverwijdering
Elektrische gereedschappen, toebehoren en verpakkingen要去en voor het milieu verantwoordere wijze worden hergebruikt.
Alleen voor landen van de EU:
Gooi elektrische gereedschappen.
niet bij het huisvuil.
Volgens de Europese richtlijn 2002/96/EG over elektrische en elektronische oude apparaten en de omzetting van de richtlijn in na
tionalrrecht moetenietmeerbruikbare elektrische gereedschappen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt.
Wijzigingen voorbehouden.
