| Produkttyp | Professionell sticksåg |
| Märke | Bosch |
| Modell | GST 135 CE Professional (0 601 510 7..) |
| Vikt (enligt EPTA 01/2003) | 2,6 kg |
| Nominell upptagen effekt | 720 W |
| Avgiven effekt | 310 W |
| Tomgångstal | 500 - 2800 varv/min |
| Slaglängd | 26 mm |
| Max. skärdjup (trä) | 135 mm |
| Max. skärdjup (aluminium) | 20 mm |
| Max. skärdjup (olegerat stål) | 10 mm |
| Max. snedskärningsvinkel | 45° (vänster/höger) |
| Pendelrörelse | Ja, 4 inställningsbara lägen |
| Varvtalsreglering | Ja, med förvalsratt |
| Precision Control-system | Ja, sidostyrning av sågbladet |
| Blåsanordning | Ja, omkopplingsbar |
| Utsugsanslutning | Ja, dammutsuksrör |
| Verktygshållare | SDS för T-skafthållare |
| Skyddsklass | II (dubbelisolering) |
| Strömförsörjning | Nät, 230 V / 240 V |
| Ljudtrycksnivå | 84 dB(A) |
| Ljudeffektnivå | 95 dB(A) |
| Vibrationer (träsågning) | 6 m/s² (osäkerhet K=1,5 m/s²) |
| Underhåll | Regelbunden rengöring av ventilationsöppningar och bladhållare; smörjning av rullfickan |
| Medföljande tillbehör | Sågblad (exempel), PVC-skydd, halkskydd, splitterkydd (tillval) |
Vanliga frågor - GST 135 CE Professional BOSCH
Användarfrågor om GST 135 CE Professional BOSCH
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Såg i PDF-format gratis! Hitta din manual GST 135 CE Professional - BOSCH och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. GST 135 CE Professional av märket BOSCH.
BRUKSANVISNING GST 135 CE Professional BOSCH
Sluk for spaneblaseanordningen, nar stovopugningen er tilsluttet (se „Spaneblaseanordning").
Anbring helst overfladebeskytteren for at sikre en optimal opsugning 21.
Til kantnær savning kan fodpladen 7 forskydes bagud.
Spaneblaeseanordning
Allmanna sakerhetsanvisningar for elverktyg
WARNING
Las noga igenom alla anvisningar.Fel som uppstar till foljd av
att anvisingarna nedan inte foljts kan orsaka elstot, brand och/eller allvarliga kroppsskador.
Forvara alla varningar och anvisninger for framtida bruk.
Nedan anvant begrapp "Elverktyg" hanfor sig till natdrivna elverktyg (med natsladd) och till batteridrivna elverktyg (sladdlosa).
1)Arbetsplatssakerhet
a) Hall arbetsplatsen ren och välbelyst.
Oordning på arbetsplatsen och dialigt belyst arbetsomrade kan leda till olyckor.
b) Använd inte elverktyget i explosionsfar-lig omgivning med brännbara vätskor, gaser erller damm. Elverktygen alstrar gnistor som kan antanda dammet aller gaserna.
c) Hall under arbetet med elverktyget barn och obehöriga personer pa betryggande avstand. Om du stôrs av obehöriga personer kan du forlora kontrollen over elverktyget.
2) Elektrisk sakerhet
a) Elverktygets stickpropp maste passa till vagguttaget. Stickpropp far absolut inte forandras. Anvand inte adapterkontaktter tillsammans med skyddsjordade elverktyg. Oforandrade stickproppar och passande vagguttag reducerar risken forelstot.
b) Undvik kroppskontakt med jordade ytor som t. ex. ror, varmeelement, spasar och kylskap. Det finns en storre risk for elstot om din kropp ar jordad.
c) Skydda elverktyget mot regn och vata.
Träger vatten in iett elverktyg ökar risken for elstöt.
d) Missbruka inte natsladden och använd den inte for att bara eller hänga upp elverktyget och inte heller for att dra stickproppen ur vagguttaget. Häll natsladden på avstand frän varme, olja, skarpa kanter och rørliga maskindelar. Skadade eller tilltrasslade ledninger ökar risiken for elstöt.
e) När du arbetar med ett elverktyg utomhus använd endast forlangningssladdarsom ar avsedda for utomhusbruk. Om en lamplig forlangningssladd for utomhusbruk anvands minskar risken for elstöt.
f) Använd ett felströmsskydd om det inte ar möjligt att undvika elverktygets användning i fuktig miljö. Felströmsskyddet minskar risiken for elstöt.
3) Personsakerhet
a) Var uppmärksam, kontrollera vad du gör och använd elverktyget med fornuft. Använd inte elverktyg nar du ar trött aller om du ar paverkad av droger, alkohol ell er mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador.
b) Bär alltid personlig skyddsutrustning och skyddsglasogon. Använding av personlig skyddsutrustning som t. ex. damf filtermask, halkfria sakerhetsskor, skyddshjalm och horselskydd reducerar alltefter elverktygets typ och använding risken for kroppsskada.
c) Undvik oavsiktlig igangsätting. Kontrol- lera att elverktyget ar frankopplat innan du ansluter stickproppen till vagguttaget och/eller ansluter/tar bort batteriet, tar upp erher bar elverktyget. Om du bar elverktyget med fingret pa stromstellaren erer ansluter pakopplat elverktyg till natströmmen kan olycka uppsta.
d) Ta bort alla inställningsverktyg och skruvnycklar innan du koplar pa el- verktyget. Ett verktyg ell er en nyckel i en roterande component kan medfora kroppsskada.
96 | Svenska
e) Undvik onormala kroppställningar. Set ill att du stär stadigt och häller balansen. I detta fall kan du lättare kontrollera elverktyget i ovändte situationer.
f) Bar lampliga arbetskläder. Bär inte lost hängande kläder erller smycken. Hålaret, kläderna och handskarna på avständ frän rörliga delar. Lõst hängande kläder, langt HR och smycken kan dras in av roterande delar.
g) Vid elverktyg med dammutsugnings- och -uppsamlingsutrustning, se till attenna ar ratt monterade och anvands pa korrekt satt. Anvandning av dammutsugning minskar de risker damm orsakar.
4) Korrekt användning och hantering av elverktyg
a) Überbelastainte elverktyget. Använd für aktuellt arbete avsett elverktyg. Med ett lampligt elverktyg kan du arbeta bättre och säkrare inom angivet effektomräge.
b) Ett elverktyg med defekt stromställare fär inte langre användas. Ett elverktyg som inte kan kopplas in uller ur ar farligt och maste repareras.
c) Dra stickproppen ur vagguttaget och/eler ta bort batteriet innan instllningarutfors,tillbehorsdilar byts ut erlerelverktyget lagras.Denna skyddsatgardforhindrar oavsiktlig inkoppling av elverktyget.
d) Forvara elverktygen oatkomliga for barn. Lat elverktyget inte anvandas av personer som inte ar fortrogna med dess anvandning aller inte latentenna anvising. Elverktygen ar farliga om de anvands av oerfarna personer.
e) Skot elverktyget omsorgsfullt. Kontrolle ra att rorlga komponenter fungerar felfritt och inte karvar, att komponenter inte brustit aller skadats; orsaker som kan leda till att elverktygets functiorer pa-verkas menligt. Låt skadade delar repa-reras innan elverktyget tas i bruk. Mänga olyckor orsakas av daliigt skotta elverktyg.
f) Hall skärverktygen skarpa och rena. Om-sorgsfullt skotta skärverktyg med skarpa eggarkommeninte sälattiklamoch gar lattare att styra.
g) Använd elverktyget, tillbehör, insatsverktyg osv.,enligt dessa anvisningar.Tahänsyn till arbetsvillkoren och arbetsmomenten.Om elverktyget används pa ettsatt som det inte ar avsett for kan farligasituationer uppsta.
5) Service
a) Låt endast kvalificerad fackpersonal reparera elverktyget och endast med originalreservdilar. Detta garanterar att elverktygets sakerhet uppratthalls.
Sakerhetsanvisningar for sticksagar
Häll i elverktyget endast vid de isolerade greppytornara när arbeten utfors pa stallen dar insatsverktyget kan skada doldaelledninger erller egen natsladd. Kontakt med en spanningsforande ledning kan satta maskinen metalldilar under spanning och leda till elstot.
Se till att hälla händerna utanfor sagområdet. För inte in handen under arbetsstycket. Kontakt med sāgbladet medfor risk for personskada.
Elverktyget skara varipaslaget nardetfors mot arbetsstycket. Risk for bakslag uppstar om insatsverktyget fastnar i arbetsstycket.
- Set till att fotplattan 7 ligger säkert an under sängingen. Ett snedställd sāgblad kan brytas aller orsaka bakslag.
Slä frän elverktyget när arbetsmomentet ar avslutat och dra sagbladet ur sagsnittet forst när sagbladet har stannat. Därigenom undviks bakslag och elverktyget kan sakert laggas at sidan.
Anvend endast oskadade, felfria sagblad. Deformerade aller oskarpa sagblad kan brytas aller orsaka bakslag.
Sagbladet fár inte bromsas after frankopplingen med tryck fran sidan. Sagbladet kan skadas, brytas ell orsaka bakslag.
Svenska|97
Anvand lampliga detektorer for att lokalisera dolda forsorjningsledninger erer konsultera det lokala eldistributionsbolaget. Kontakt med elledninger kan orsaka brand ochelstot. En skadad gasledning kan leda till explosion. Inträngning i en vattenledning kan orsaka skador pa foremal aller elstot.
Sakra arbetsstycket. Ett arbetsstycke som ar fastspant i en uppspanningsanordning ell erett skruvstycke halls sakrare an med han den.
Häll arbetsplatsen ren. Materialblandningar ar särskilt farliga. Lättmetalldamm kan brinna och explodera.
Vanta tills elverktyget stannat welt innan du lagger bort det. Insatsverktyget kan haka upp sig och leda till att du kan forlora kon-trollen over elverktyget.
Elverktyget farinte anvandas med defekt sladd.Berorte skadad natsladd,dra sladden ur vagguttaget om den skadats under arbetet. Skadade natsladdar okar risken for elstot.
Läs noga igenom alla anvisningar. Fel som uppstar till foljd av att anvisiningarna nedan inte foljts kan orsaka elstot, brand och/eller allvarliga kroppsskador.
Fäll upp sidan med illustration av elverktyget och häll sidan uppfälld nar du laser braksanvis- ningen.
Ändamälsenig användning
Sticksägen ar avsedd for att pa fast underlag sāga genom och góra urtag i tra, plast, metall, keramikplattor och gummi. Den ar lamplig for raka och BOjda snitt med en geringsvinkel upp till 45^ . Beakta rekommendationen av sāgblad.
Illustrerade komponenter
Nurmeringen av komponenterna hanvisar till il- lustration av elverktyget pa grafiksida.
1 Plastlock
2 Sparrnapp for stromställen (GST 135 BCE)
3 Strömställare Till/Frå
4 Ställratt for slagtalsval
5 Utsugningsadapter
6 Gejdsko
7 Fotplatta
8 Strömställare für spanutbläsning
9 Installningsspak for pending
0 Precision-Control-knapp
1 Precision Control-styrbackar
12 Styrrulle
13 Sägblad
14 Beröringsskydd
15 Slaglängdsstang
16 Dammskydd for utsugning
17 SDS-spak for sagbladsutloshing
18 Handgrepp (isolerad greppyta)
19 Utsugningsslang
20 Utsugningsadapter*
21 Spjalkningssskydd
22 Skala for geringsvinkel
23 Ställratt for fotplattans forspanning
24 Spannspak for fotplattan
25 Styrning for parallellanslaget
26 Parallellanslagets lasskruv
27 Parallellanslag med cirkelskarare
28 Parallellanslagets centeringsspets*
*1 bruskanvisingen avbildat och beskrivet tillbehör ingár inte i standardleveransen. I värt tillbehörssprogram beskrivs allt tillbehör som finns.
98 | Svenska
Tekniska data
| Sticksåg GST 135 CE | |||
| Professional | GST 135 BCE Professional | ||
| Produktnummer | 0 601 510 7.. 0 601 511 7.. | ||
| Slagtalsreglering | - ● | ||
| Föral av slagtal | ● | ● | |
| Pending | ● | ● | |
| Upptagen märkeffekt | W | 7 | 2 |
| Avgiven effekt | W | 3 | 1 |
| Tomgangsslagtal n0 | min-1 | 500-2800 | 500-2800 |
| Slangängd | mm 26 26 | ||
| max. sagsdjup | |||
| - i trä | mm | 135 | 135 |
| - i aluminium | mm | 20 | 20 |
| - i stål (olegerat) | mm | 10 | 10 |
| Snittvinkel (vänster/höger) max. | ° | 4 | 5 |
| Vikt enligt EPTA-Procedure 01/2003 | kg 2,6 2,7 | ||
| Skyddsklass | ☐/II /II | ||
Uppgifterna galler for markspanningar [U] 230/240 V. Vid lag spanning och utforanden i vissa lander kan uppgifternar variera.
Beakta Produktnumret pa elverktygets typskyl. Handelsbeteckningarna for enskilda elverktyg kan variera.
Buller-/vibrationsdata
| GST 135 CE | GST 135 BCE | |
| Mätvärdena har bestämts baserande på EN 60745. | ||
| Verktygets A-vägda ljudnivå ar i typiska fall | ||
| Ljudtrycksnivå | dB(A) | 84 |
| Ljudeffektnivå | dB(A) | 95 |
| Onoggrannhet K= | dB | 3 |
| Använd hörskelskydd! | ||
| Totala vibrationsvärden (vektorsumma ur tre riktningar)framtaget enligt EN 60745: | ||
| Sågning i trä: | ||
| Vibrationsemissionsvärde ah | m/s2 | 6 |
| Onoggrannhet K | m/s2 | 2 |
| Sågning i metallplåt: | ||
| Vibrationsemissionsvärde ah | m/s2 | 6 |
| Onoggrannhet K | m/s2 | 1,5 |
Svenska 99
Mätningen av den vibrationsniva som anges ienna anvising har utforts enligt en matmetod som ar standardiserad i EN 60745 och kan anvandas vid jamforelse av olica elverktyg. Matmetoden ar aven lamplig for preliminar bedomning av vibrationsbelastningen.
Den angivna vibrationsnivan representar den huvudsakliga anvandningen av elverktyget. Om daremot elverktyget anvands for andra andamal och med andra insatsverktyg ell er inte underhalits ordentlich kan vibrationsnivan avvika. Harvid kan vibrationsbelastningen under arbetserioden oka betdligt.
For en exakt bedomning av vibrationsbelast- ningen bor aven de tider beaktas nar elvektyget ar frankopplat ellar igang men inte anvands. Detta reducerar tydligt vibrationsbelastningen for den totala arbetsperioden.
Bestam extra sakerhetsatgärder for att skydda operatoren mot vibrationernas inverkan t.ex.: underhall av elverktyget och insatsverktygen, att halla handerna varma, organisation av arbetsforloppen.
Forsakran om overensstammelse
Vi forsakrar harmed under exklusivt ansvar attenna produkt som beskrivs i "Tekniska data" overensstammer med foljande normer och normativa dokument: EN 60745 enligt bestammelserna i direktiven 2004/108/EG, 98/37/EG (till 28.12.2009), 2006/42/EG (from 29.12.2009).
Teknisk tillverkningsdokumentation finns hos: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen
Insättning och byte av sagblad
Anvand skyddshandskar vid montering av sagblad. Beroring av sagbladet medfor risk for persorskada.
Val av sagblad
En översikt av rekommenderade sagblad finns i slutet avenna bruksanvisning. Använd endast sagblad med enkamsskaft (T-skaft). Sägbladen ske inte vara langre an vad som behövs for avsett snitt.
Använd ett smalt sagblad for sagning av tvärakurvor.

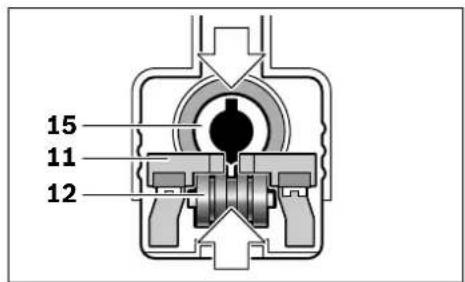

Sagbladets montering (se bild A)
Ta vid behov bort dammskyddet 16 (se "Dammskydd").
Skjut in sagbladet 13 med tänderna i skärrik-ting tills det snapper fast i slagstangen 15. Kontroller nar sagbladet laggs i att sagbladets rygg ligger i spåret pa styrrullen 12.
Anvising: Om sāgbladsinfästningens spar inte star i det lage bilden visar aller om Precision-Control-styrbackarna 11 ar slutna, sa kan inte sāgbladet 13 skjutas in i slagstangen 15. Tryck helt kort SDS-spaken 17 at sidan och slapp den igen.
Kontrollera att sagbladet sitter fast. Ett lost sagblad kan falla ut och orsaka personskada.
100 | Svenska
Sàbladets utkastning (se bild B)
Häll elverktyget vid utstötning av sāgbladet sa att det inte kan skada personer eller djur.
Tryck SDS-spaken 17 at sidan mot stopp. Preci sion-Control-styrbackarna 11 oppnar och sagbladet 13 kastas ut.
Damm-/spanutsugning
Dammet fran material som t. ex. blyhaltig malning, vissa traslag, mineraler och metall kan vara halsovadigt. Beroring ell inanding av dammet kan orsaka allergiska reak tioner och/eller andningsbesvar hos anvandaaren eller personer som uppehaller sig i narheten.
Vissa damm fran ek eller bok anses vara cancerogena, speciellt d i forbindelse med tillsamsmen for trabehandling (kromat, konserveringsmedel). Endast yrkesan far bearbeta asbesthaltigt material.
- Använd om möjlig dammutsugning.
- Se till att arbetsplatsen ar vãl ventilerad.
-Virekommenderarettandningskyddif filterklassP2.
Beakta de foreskrifter som i aktuellt land galler for bearbetat material.
Dammskydd
Montera damskyddet 16 innan elverktyget kopplas till dammutsugningen.
Placera dammskyddet 16 pa elverktyget sa att fastena i mitten pa dammskyddet snapper fast i beroringsskyddet 14.
Vid arbenet utan dammutsugning kan dammskyddet 16 tas bort. Ta vid borttagning tag i dammskyddets 16 sidor och dra ut dammskyddet framat.
Anslutning av dammutsugning (se Bilder C-E)
Satt in utsugningsadaptern 5 i urtaget pa fotplattan 7. Kontrollera att utsugningsadapterns plastnos griper in i oppningen pa huset som bilden visar.
Skjut up en utsugningsslang 19 (tillbehör) allt- after utforande antingen direkt pa utsugningsadaptern 5 aller skär bort det gamla slangänd-stycket, skruva upp utsugningsadaptern 20 (tillbehör) pa slangändan och skjut den sedan direkt upp pa utsugningsadaptern 5. Koppla utsugningsslangen 19 till en dammsugare (tillbehör). En översikt over hur slangen kopplas till olika dammsugare lamnas i slutet avenna bruksanvising.
Koppla fran spanutblasaren nar dammutsugning finns ansluten (se "Spanblasningsfungtion").
Anvand for optimal utsugning spjalkningssskyd det 21.
Dammsugaren maste vara lamplig for det material som sca bearetas.
Använd für utsugning av hälsovådligt och cancerframkallande eller torrt damm en special-dammsugare.
Spjalkningsskydd (se bild F)
Spjalkningssskyddet 21 (tillbehör) kan forhindra att ytan rives vid ságning i tra. Spjalkningssskyddet kan endast anvandas med vissa ságbladstyper och endast med snittvinkel 0^ . Fotplattan 7 fár inte vid ságning med spjalkningssskydd stallas in bakat for kantnara ságning.
Tryck in spjalkningssskyddet 21 underifran i fotplattan 7 (som bilden visar med hacket uppat).
Spjalkningssskyddet 21 kan placeras i 2 lagen pa fotplattan. For sagning med smala sagblad tryck in spjalkningssskyddet i framre laget och for breda sagblad i bakre laget pa fotplattan 7.
När gejdsko 6 används skaa spjalkningssskyddet 21 inte sattas in i fotplattan 7 utan i gejdskon.
Gejdsko
Vid bearbetting av ömtäliga ytor kan gejdskon 6 monteras pa fotplattan 7 for att undvika repor pa arbetsstykets yta.
Hang upp gejdskon 6 framtil pa fotplattan 7, tryck baktill uppat tills den snapper fast.
Drift
Driftsatt
Dra stickproppen ur nätuttaget innan arbeiten utfors pa elverktyget.
Den i fyra steg installbara pendlingen medger en optimal anpassning av snitthastighet, snitteffekt och snittbild for aktuellt bearbetat material.
Med installingsspaken 9 kan onskad pending valjas aven under drift.
Steg 0 ingen pendling
Steg I lag pending
Steg II medelhog pending
Steg III hog pending
Prova dig fram till optimalt pendlingssteg for aktuell anvandning. Foljande rekommendation galler:
-Valj lag pending aller koppla bort pendlingen om en fin och snygg snittkant kravs.
Koppla bort pendlingen vid bearbetning av tunt material (t.ex. platar).
Sagai hart material (t.ex.stal) med lag pendling.
- I mjukt material och vid sänging i trävirkets fieberrikting kan maximal pendling användas.
Installingnag geringsvinkel (se bild G)
Fotplattan 7 kan vridas for geringssnitt upp till 45^ at hoger erler vander.
-Ta bort dammskyddet 16 och utsugnings-adaptern 5.
- Oppna fotplattans spannspak 24 och skjut fotplattan 7 latti riktning mot natsladden.
-For installng av exakt geringsvinkel har fotplattan till hoger och vander sparrlagen vid 0^ och 45^ . Svang fotplattan 7 med hjalp av skalan 22 till onskat lage. Andra geringsvinklar kan stallas in med en geotriangel.
-Skjut darefter fotplattan 7 till anslaget i rikt- ning mot sagbladet 13.
- Stang spannspaken 24 for att lasa fotplattan i installl Lage.
Dammskyddet 16, utsugningsadaptern 5 och spjalkningsskyddet 21 kan inte anvandas vid geringsnitt.
Fotplattans forskjutning (se bild H)
For kantnara sagning kan fotplattan 7 skjutas bakat.
-Ta bort dammskyddet 16 (se "Dammskydd", sidan 100).
- Oppna fotplattans spannspak 24 och skjut fotplattan 7 mot stoppi riktning mot natsladen.
- Stäng spannspaken 24 För att lasa fotplattan i installl Lage.
Sångning med förskjuten fotplatta 7 ar endast möjlig med geringsvinkel 0^ . Dessutom fär inte parallellanslaget med cirkelskarare 27 (tillbehör) liksom spjäkningssskyddet 21 användas.
Ändring av fotplattans forspänning
Med stallratten 23 kan spannspakens 24 for spänning for fotplattan andras.
Om fotplattan 7 inte sitter stadigt after det spaken stängts, öppna spannspaken och vrid ställratten for Förspanning i riktningen "+"
Om fotplatten inte gär att justera aller endast med en viss svärighet skä ställratten vridas i riktningen"-"
Precision Control
Precision Control forbättrar det insatta ságbadaets stabilitet i sidled. Styrningen med Precisi-on-Control-styrbackarna 11 medger ett exakt snitt.
For inkoppling av Precision Control tryck pa knappen 10. For urkoppling av Precision Control tryck SDS-spaken 17 at sidan mot stopp och kasta ut sagbladet 13. Satt vid behov ater in sagbladet.
Anvand skyddshandskar vid byte av sagblad.Det utkastade sagbladeket kan vara hett.
Precision Control kan anvandas for alla arbeten, aven for geringsnitt. Precision Control rekommenderas specieltfor sagning itjockttra:Stabiliteten i sidled haller korrekt snittvinkel och reducerar sagbladets drift (se aven "Sagning av tjockttra", sidan 102).
102 | Svenska
Spanblasningsfunktion
Med luftströmmen fran spanblasningen 8 kan snittlinjen blasas ren franSPAN.
Aktivera spanblasningen: Skjut for arbeten med hog spanavskiljning i tra, plast o.dyl. omkoppla- ren 8 till laget "I".
Koppla bort spanblasningen: Skjut vid arbeni metall och vid ansluten dammutsugning om-kopplaren 8 till laget "0".
Driftstart
Beakta natspaningen! Kontrolera att stromkallans spanning overensstammer med uppgifterna pa elverktygets typskylt. Elverktyg markta med 230 V kan aven anslutas till 220 V.
In- och urkoppling (GST 135 CE)
Skjut for inkoppling av elverktyget stromstallaren Till/FrAn 3 framat.
For frankoppling av elverktyget skjut strömställaren 3 bakat sö langt att på strömställaren Till/Fran "0" visas.
In- och urkoppling (GST 135 BCE)
Tryck for start av elverktyget ned stromstallaren Till/FrAn 3 och hallden nedtryckt.
For att sparra den nedtryckta stromstallaren Till/FrAn 3 skjut sparrknappen 2 at hoger eller vander.
For frankoppling av elverktyget slapp stromstallare Till/Fran 3. Vid Iast stromstallare Till/Fran 3tryck forst in och slapp sedan upp stromstallaren.
Slagtalsreglering (GST 135 BCE)
Genom att öka eller minska trycket på stromställaren Till/Fran 3 kan slagtalet regleras steglös nar elverktyget ar pascalaget.
Ett latt tryck pa strömställaren 3 ger att lågt slagtal. Med tilltagande tryck ökar slagtalet.
Vid Iast stromstellare Till/Fran 3 ar en sankning av slagtalet inte mojlig.
Med stallratten for forval av slagtal 4 kan onskat slagtal valjas och under drift andras.
1-2:lagt slagal
3-4: medelhögt slagtal
5-6: hoge slagtal
Lampligt slagtal beror pa material och arbetsfor-hallande.Prova fram den basta inställingen genom practiska forsk.
En sänkning av slagtalet rekommenderas nar sagbladet laggs an mot arbetsstycke liksom vid sagning i plast och aluminium.
Vid langtidssagning med lagt slagal kan elverktyget bli mycket varmt. Kasta ut sagbladet och lat elverktyget for avkylning gca 3 minuter pa hogsta slagal.
Arbetsanvisningar
Användettstabilitunderlagellert sagsbord(tillbehör)vidbearbetningavsmalelter tunna arbetstycken.
Vid sänging häll elverktyget i bygelhandtaget 18 och För verktyget langsnittlinjen. For exakta snitt och jämn styrning av elverktyget häll andra handen paplatslocket 1.
Beröringsskydd
Beröringsskyddet 14 som monterats på motorhuset Förhindrar oavsiktig beröring av sagbladet under arbetet och fär inte avlågsnas.
Sångning av tjockt trä
For raka snitt itjockt tra beakta foljande rekommendationer:
Koppla pa Precision Control for correkt styrning av sagbladet i sidled (se "Precision Control", sidan 101).
- Använd Bosch-sagblad med paskriften "Precision for Wood".
- Ställ in exakt geringsvinkel med hjälp av en i handeln forekommande geotriangel.
Saga med lag matningshestiget. Pendlingen och slaget garanterar en tillrackligt snabb sagning.
- Styr alltid elverktyget langs parallellanslaget 27 aller langs en stödlist. Tryck inte handtaget 18 i sidled, risk finns att elverktyget snedstalls.
-Hall vid sagsing ena handen pa handtaget 18 och andra handen pa plastlocket 1.
Svenska | 103
Insagning (se bilderma I-J)
Det ar endast tillatet att anvanda insagning i mjuka material sasom tra, gipskartong etc.
Anvand endast kort sagblad vid insagning. Insag- ning ar endast mojlig med geringsvinkel 0^
Placera elverktyget med fotplattans 7 framre kant pa arbetsstyetck s a att sagbladet 13 inte beror arbetsstyetck och koppla pa. Pa elverktyg med slagtalsreglage valj hogsta slagtal. Tryck elverktyget kraftigt mot arbetsstyetck och kor langsamt ned sagbladet i arbetsstyetck.
När fotplattan 7 ligger an med hela ytan mot ar-betsstyetcket kan sängen fortsatta langs öns-kad snittlinje.
Parallellanslag med cirkelskarare (tillbehör)
Vid arbete med parallellanslag med cirkelskarare 27 (tillbehör) fär arbetsstyckets tjocklek uppgà till högst 30~mm
Parallellsnitt (se bild K): Lossa lasskruven 26 och skjut in parallellanslagets skala genom styrningen 25 i fotplattan. Stall in onskad snittbredd som skalvarde vid innerkanten av fotplattan. Skruva fast lasskruven 26.
Cirkelsnitt (se bild L): Placera lasskruven 26 pā andra sidan av parallellanslaget. Skjut in parallellanslagets skala genom styrningen 25 i fotplattan. Borra ett hal i arbetsstycket i centrum av det urtag som skall sāgas ut. Lagg centre-ringsspetsen 28 genom den inre öppningen i parallellanslag och i det borrade halet. Ställ in onskad radié som skalvarde vid innerkanten av fotplattan. Skruva fast lasskruven 26.
Kyl- och smörjmedel
Använd kyl- resp. smörjmedel langs snittlinjen vid sängning i metall på grund av materialets upp-värmning.
Underhäll och service
Underhäll och rengöring
Dra stickproppen ur natauttaget innan arben- ten utfors pa elverktyget.
Häll elverktyget och dess ventilationsöppningerar rena for bra och sakert arbete.
Rengör sāgbladsinfästningen regelbundet. Ta sāgbladet ur elverktyget och knacka elverktyget latt mot en jämnyta.
En kraftig nedsmutsning av elverktyget kan orsaka Funktionstörningar. Undvik därfor att säga i kraftigt dammbildende material underifran aller uppat over huvudet.
Under extrema forhällanden kan vid arbete i metall strömledande damm samlas i elverktygets inre. Elverktygets skyddsisoler ring kan forsamras. Rekommenenfor sadana fall ar att anvanda en stationar utsugningsanlaggning, ota blasa rent ventilationsöppningarna och koppla in en laktionssströmskyddsbrytare (FI).
Om i elverktyget trots exakt tillverkning och sträng kontroll störning skulle uppsta, bör reparation utforas av auktoriserad serviceverkstad for Bosch elverktyg.
Angé alltid vid forfrägnigar och reservdelsbeställninger det 10-siffriga produktnumret som finns pa elverktygets typskylt.
Kundservice och kundkonsulter
Kundservicen ger svar pfragor betraffande reparation och underhall av produiter och reservdar. Sprangskissar och informationer om reservdarl lamnas aven pa adressen:
www.bosch-pt.com
Bosch kundkonsultgruppen hjalper garna nar det galler fragor betraffande kop, anvandning och installing avprodukter och tillbehör.
Svenska
Elverktyg, tillbehör och Förpackning skomhändertas pa miljövänligt satt for atervinning.
Endast for EU-länder:
Släng inte elverktyg i hushallsavfall!
Enligt europeiska direktivet 2002/96/EG for kasserade elektriska och elektroniska apparater och dess modifiering till nationel
ratt maste obrukbara elverktyg omhandertas separat och pa miljovänligt satt lamnas in for atervinning.
Andringarforbehalles.
