Produkta veids	Profesionāls finierzāģis
Zīmols	Bosch
Modelis	GST 135 CE Professional (0 601 510 7..)
Svars (saskaņā ar EPTA 01/2003)	2,6 kg
Nominālā patērētā jauda	720 W
Izvadītā lietderīgā jauda	310 W
Tukšgaitas gājienu skaits	500 - 2800 apgr./min
Gājiena amplitūda	26 mm
Maks. griešanas dziļums (koksne)	135 mm
Maks. griešanas dziļums (alumīnijs)	20 mm
Maks. griešanas dziļums (neleģēts tērauds)	10 mm
Maks. slīpā griezuma leņķis	45° (pa kreisi/pa labi)
Svārsta kustība	Jā, 4 regulējamas pozīcijas
Ātruma regulators	Jā, ar priekšizvēles ripu
Precision Control sistēma	Jā, sānu vadība asmenim
Pūtēja ierīce	Jā, pārslēdzams
Sūkšanas pieslēgums	Jā, putekļu izvadīšanas caurule
Instrumenta turētājs	SDS T veida kāta asmeņiem
Aizsardzības klase	II (dubultā izolācija)
Barošana	Tīkls, 230 V / 240 V
Skaņas spiediena līmenis	84 dB(A)
Skaņas intensitātes līmenis	95 dB(A)
Vibrācijas (koksnes zāģēšana)	6 m/s² (nenoteiktība K=1,5 m/s²)
Apkope	Regulāra ventilācijas atveru un asmens turētāja tīrīšana; rullīšu asmens vadotnes eļļošana
Iekļautie piederumi	Zāģa asmens (piemērs), PVC pārsegs, pretslīdes paliktnis, skaidu aizsargs (pēc izvēles)

Bieži uzdotie jautājumi - GST 135 CE Professional BOSCH

Kāda veida asmeni izmantot ar Bosch GST 135 CE finierzāģi?

Izmantojiet asmeņus ar T veida kātu (T kātu). Skatiet ieteicamo asmeņu tabulu instrukcijas beigās, lai izvēlētos asmeni, kas piemērots materiālam un griešanas veidam.

Kā regulēt GST 135 CE finierzāģa ātrumu?

Ātrumu regulē ar ātruma priekšizvēles ripu (4). Nepārtrauktai regulēšanai, nospiediet vairāk vai mazāk Ieslēgšanas/Izslēgšanas slēdzi (BCE modelis). CE modelim slēdzi bīda uz priekšu, lai ieslēgtu, atpakaļ, lai izslēgtu.

Kā nomainīt zāģa asmeni?

Nospiediet SDS sviru (17) līdz galam uz sāniem, lai izmestu asmeni. Ievietojiet jauno asmeni instrumenta turētājā (15) līdz tas nofiksējas. Pārliecinieties, ka asmens muguriņa ievietojas rullīšu asmens vadotnē (12). Valkājiet aizsargcimdus.

Kā regulēt svārsta kustību?

Izmantojiet izvēles sviru (9), lai izvēlētos no 4 pozīcijām: 0 (bez svārsta), I (mazs), II (vidējs), III (liels). Pielāgojiet atbilstoši materiālam: smalkiem griezumiem samaziniet amplitūdu; mīkstiem materiāliem izmantojiet maksimālo amplitūdu.

Kā veikt iegremdēšanas griezumu?

Novietojiet pamatplāksnes (7) priekšējo malu uz detaļas, asmenim nepieskaroties. Ieslēdziet instrumentu (maksimālais ātrums), pielieciet spiedienu un lēnām iegremdējiet asmeni. Tas darbojas tikai ar mīkstiem materiāliem (koksne, ģipsis) un griezuma leņķi 0°.

Kā pievienot putekļu sūcēju, lai samazinātu putekļus?

Uzstādiet sūkšanas cauruli (5) uz pamatplāksnes, pēc tam pievienojiet sūkšanas šļūteni (19) vai adapteri (20) putekļu sūcējam, kas piemērots materiālam. Sūkšanas laikā izslēdziet pūtēja ierīci.

Kādi drošības norādījumi ir būtiski?

Valkājiet drošības aprīkojumu (aizsargbrilles, dzirdes aizsardzību, pretputekļu masku). Turiet instrumentu aiz izolētajām virsmām. Turiet rokas tālāk no asmens. Vienmēr atvienojiet instrumentu pirms jebkādas regulēšanas vai asmens nomaiņas.

Kā apkopt finierzāģi?

Regulāri tīriet ventilācijas atveres un asmens turētāju. Ieeļļojiet rullīšu asmens vadotni (12) ar eļļas pilienu. Pārbaudiet asmens vadotnes nodilumu un, ja nepieciešams, nomainiet to Bosch pilnvarotā servisā.

Vai es varu izmantot zāģi slīpiem griezumiem?

Jā, atskrūvējiet spīlēšanas sviru (24) un atbīdiet pamatplāksni. Nolieciet plāksni atbilstoši graduācijai (22) līdz 45° pa kreisi vai pa labi. Aizslēdziet sviru. Slīpos griezumos nevar izmantot pārsegu un skaidu aizsargu.

Ko darīt, ja zāģa asmens iestrēgst?

Nekavējoties izslēdziet instrumentu un atvienojiet to. Uzmanīgi izņemiet iestrēgušo asmeni. Pārliecinieties, ka asmens ir labā stāvoklī un materiāls ir labi nostiprināts. Izmantojiet vieglu padevi un izvairieties no pārmērīga sānu spiediena.

LIETOŠANAS INSTRUKCIJA GST 135 CE Professional BOSCH

Figürzăgis GST 135 CE
	Professional	GST 135 BCE Professional
Izstrādājuma numurs	0 601 510 7.. 0 601 511 7..
Darba gajenu biežuma regulësana	- •
Darba gajenu biežuma priekšiestādīsana	•	•
Svärsta ierice	•	•
Nominālā patērējamā jauda	W	7
Mehāniskā jauda	W	3
Darba gajenu biežums brivgaitā n₀	min. -1	500-2800
Asmens darba gajenu garums	mm 26 26
Maks. zāgësanas dzilums
- kokā	mm	135
- alumūnjā	mm	20
- tēraudā (neleğëtā)	mm	10
Maks. zāgësanas lençis (pa labi/pa kreisi)	° 45 45
Svars atbilstoši EPTA-Procedure 01/2003	kg 2,6 2,7
Elektroaizsardzibas klase	[II /II] [II]

0 720
0 310

Sadi parametri tiek nodrosinati pie nominala elektrobaroanas sprieguma [U] 230/240 V. Instrumentiem, kas paredzeti zemakam spriegumam vai ir modificeti atbilstosi nacionaJIiern standartiem, sie parametri var atskirties.
Ludzam vadities pec elektroninstrumenta izstradajuma numura. Atseviskiem izstradajumiem tirdzniecibas apzimejumi var mainities.

	GST 135 CE	GST 135 BCE
Mērijumi ir veikti atbilstoši standartam EN 60745.
Pēc raksturlíknes A izsvērtās instrumenta radītā trokšnagamarametu tipiskās vērtibas ir šādas:
skānas spiediena limenis	dB(A)	8484
skānas jaudas limenis	dB(A)	9595
mērijumū izkliede K=	dB	33
Nēsājiet ausu aizsargus!
Kopējā vibracijas paātrinājuma vērtiba (vektoru summa trijos virzienes) tiek noteikta atbilstoši standartam EN 60745:
Koka zāgēsana:
vibracijas paātrinājuma vērtiba ah	m/s2	65
izkliede K	m/s2	21,5
Metäla skārda zāgēsana:
vibracijas paātrinājuma vērtiba ah	m/s2	63,5
izkliede K	m/s2	1,51,5

1609 929 S88 | (22.6.09) Bosch Power Tools

Latviešu | 281

Sajamacibaa niegtais vibracijas limenis ir izmerits atbilstosi standarta EN 60745 noteiktajai procedurai un var tikt lietots instrumentu salidzinasanai. To var izmantot ari vibracijas raditas papildu slodzes iepriekejai novertesanai.

Seit sniegtais vibracijas limenis ir attiecinams uz elektroninstrumenta galvenajiem pielietojuma veidiem. Ja elektronstruments tiek lietots nettipiskiem merkiem, kopar netipiskiem darb instrumentiem vai nav vajadzigaja veida apkalpots, ta vibracijas limenis var atskirties no seit sniegtas vertibas.Tas var ieverojam palielinat vibracijas radito papildu slodzi zinamam darba laika posmam.

Lai precizi izvertetu vibracijas radito papiduslozdji zinamam darba laika posmam, janel veraari laiks, kad elektron instruments ir izslegts vailarDarbojas,tacu reali netiek izmantots paredzeta darba veiksanai.Tas var ieverojami samazinat vibracijas radto papidu slozdzi zinamam darba laika posmam.

Veiciet papildu pasakumus, lai pasargatu stradajo so personu no vibracijas kaitigas iedaribas, piemeram, savlaicigi veiciet elektrinstrumenta un darbinstrumentu apkalposanu, noversiet roku atdzisan un pareizi planojiet darbu.

Zága asmens iestiprināsana vai nomaina

lestiprinot zaga asmenus, uzvelciet aizsarg-cimdus. Kermena dalu saskarsanas ar zaga asmeni var but par celoni savainojumam.

Zagaasmensizvele

Parskatu par izmantoşanai ieteicamajiem zaga asmeniem var atrast sis pamacibas beigas. lestipriniet instrumenta tikai zaga asmenus ar katu, kas apgadatsar fiksejosajem izcilniem (T veida katu).Zaga asmenim nav jabut garakam, neka nepiecesams attieciga zagjuma veidosanai.

Liektu zagejumu veidošanai ar nelielu liekuma rADIUS izvveliieties saurakus za ga asmenus.

Zaga asmens lestiprinasana (skatit attelu A)

Nonemiet aizsargparsegu 16, ja tas tiek izman-tots (skatit sadalu "Aizsargparsegs").

Pagrieziet zaga asmeni 13 ar zombi zagesanas virziena un iebidiet pacelejstiene 15 stipinajumā, lidz tas tur fiksejas.

lestiprinot zaga asmeni, sekojiet, lai asmens aizmugureja mala iegultu vadotnes rullisa 12 grope.

282 | Latviešu

Piezime. Ja zaga asmens stiprinajuma grope ne- atrodas attelara paraditaja stavokli vai ari ir sabiditas asmens stabilizesanas sistemas Precision Control sanplaksnes 11, zaga asmeni 13 nevar iebidit pacelejstiene 15 stiprinajuma. Sada gadijumaislaicigi nospiediet un atlaidiet SDS stiprinajuma sviru 17.

Pärbaudiet, vai zaga asmens ir stingrì lestiprinats. Slikti estiprinats zaga asmens var izkrist no stiprinajuma un savainot stradäjoso personu.

Zagaasmens iznemsa (skatit attelu B)

Zaga asmens iznemsanas laikaturiet elek- troinstrumentu tā, lai kritošais zaga asmens nesavainotuCilvekus vai majdzivniekus.

Lidz galam pabidiet SDS stiprinajuma sviru 17 sanu virziena. Asmens stabilizesanas sistemas Precision Control sanplaksnes 11 atvirzas, zaga asmens 13 atbrivojas un tiek izmests no stiprinajuma.

Puteklu un skaidu uzukşana

Da zu materialu, piem eram, svinu saturousrkrasu,dazu koksnes skirnu,mineralu un metalu putekli var but kaitigi veselibai. Pieskarasanas sadiem putekliem vai to ieelpoana var izraisit alergiskas reakcijas vai elposanas celusaslimsanu elektroinstrumenta lietotajam vaidarba vietai tuvuma esosajam personam. Atsevisku materialu putekli, piem eram, putekli, kas rodas, zagejot ozola vai dizskabarza koksni, var izraisit vezi, ipasi tad, ja koksne ieprieks ir tikusi kimiski apstradata (ar hromatu vai koksnes aizsardzibas lidzekliem). Azbestu saturousus materialus drikst apstradat vienigi personas ar ipasam profesionalam iemanam.

Ja iespejams, pielietojiet puteklu uzuksanu.
Darba vietai jabut labi ventilejamai.
Darba laikā ieteicams izmantot masku elposanas celu aizsardzibai ar filtrësanas klasi P2.

levrojiet jusu valsti speka esosos prieks- raktus, kas attiecas uz apstradajamo materialu.

Aizsargparsegs

Pirms elektroinstrumenta pievienosanas puteklu vakuumuzsuksanas icericei nostipriniet uz ta aizsargparsegu 16.

Novietojiet aizsargparsegu 16 uz elektroninstrumenta tā, lai aizsargparsega vidū izvietotie tureṭāj fiksetos kontaktaizsarga 14.

Stradajot bez puteku uzuksanas, aizsargparsegu 16 var nonem. Sim nolukam sanemet aizsargpasegu 16 aiz sanu virsmam un izvelciet virziena uz prieksu.

Pievienosana puteklu uzuksanas icericei (skatit attelus C-E)

levietojiet uzuksanas iscauruli 5 balstplaksnes 7 izgriezumā. Sekojiet, lai uzuksanas iscaurules plastmasas turetajs fiksetos sim nolukam paredzetakaja elektroinstrumenta korpusa atverumā, kā paradits attela.

Atkariba no puteklu uzuksanas slutenes 19 (papildpiederums) konstrukcijas, pievienojiet to tieši puteklu uzuksanas kanala izvatverei 5 vai arinogrieziet veco slutenes uzgali, uzkrvejiet uz slutenes gala uzuksanas adapteraru 20 (papildpiederums) untad pievienojiet adapteru puteklu uzuksanas kanala izvatverei 5. Pievienojiet puteklu uzuksanas slutenes 19 otr galu puteklsucejam (papildpiederums).

Parskats par iespejam pievienot elektroninstrumentu dazada tipa putekjsucejiem ir sniegts sis pamacibas beigas.

Laika, kad elektroinstruments ir pievienots puteku uzuksanas iericei, izsledziet asmens apputes ierici (skatit sadalu Asmens appute").

Ja iespejams, iestipriniet elektroinstrumenta pretplaisasanas aizsargu 21, jo tas lauj uzlabot puteku uzuksanu.

Puteklsucejam jabut piemeroatom apstradajammateriala puteklu uzuksanai.

Vesilibai ipaşi kaitigu, kancerogenu vai sausu puteklu uzuksanai lietojiet specialus putek)sucejus.

Pretplaisasanas aizsargs (skatit attelu F)

Pretplaisasanas aizsargs 21 (papildiederums) noverszagejuma malu plaisanun atlusana, zagojokappaPrieksmetus.Pretplaisasanas aizsargs ir izmantojams tikai koparoteikta tipa zaga asmeniem un pie zagesanas lenka 0^ Iz

mantoj pretplaisasanas aizsargu, balstpaksni 7 nedrikst parvirtot virziena uz instrumenta azmuguri, kas nepiecesams, veicot zagesan tuvu prieksmeta malam.

No apaksaispiepiiedt pretplaisasanas aizsargu 21 balstpaksne 7 (ar augsup verstu izgriezumu, ka paradits attela).

Pretplaisāsanas aizsargu 21 var iestiprinat balstplaksne divos stavoklos. Stradajot ar sauru zaga asmeni, iespiiediet to balstplaksne 7 priekseja stavokli, bet, izmantojot platu zaga asmeni, iestipriniet to aizmugureja stavokli.

Izmantojot slidkurpi 6, pretplaisasanas aizsarges 21 netiek ivietots balstplaksne 7, bet gan slidkurpe.

Slidkurpe

Neizturigu virsmu apstradei ir paredzeta slid kurpe 6, kas nostiprinama uz balstplaksnes 7, lai noverstu virmas saskrapesanu.

Lai dostiprinatu slidkurpi 6, no priekspuses ieakejiet to balstplaksne 7,tad paspieiet slidkurpes aizmugurejo dalu augsup, laujot tai fikseties uz balstplaksnes.

Lietosana

Darba rezimi

Pirms elektrinstrumenta apkopes vai apkalposanas izvelciet ta elektrokabela kontaktdaksu no barojsa elektrotikla kontaktligzdas.

Svarsta ledarbs regulemana

Cetras pakapes regulejama svarsta iedarbe lauj optimali izveleties zagesanas atrumu, zagesanas jaudu un zagejuma virmas tiribu atbilstosi zagejama materiala ipasibam.

Lietojotregulejoso sviru 9,svarsta iedarbi var izmainit ari elektroinstrumenta daribas laikā.

Pakape O svarsta iedarbes nav Pakape I neliela svarsta iedarbe
Pakape II videja svarsta iedarbe
Pakape III stipra svarsta iedarbe

Optimalo svarsta iedarbes pakapi katram elektrinstrumenta pielietojuma veidam ieteicams izveleties praktisku meginajumu cela. Tomer so izveli var atvieglot sadi ieteikumi.

Lai iegutu lidzenu un tiru zagejumu, izvelieties minimalo svarsta iedarbi vai ari pilnigi izslaedziet svarsta mehanismu.
-Zagojtplanusmaterialus(piemeram, skardu),izsledzietsvarsta mehanismu.
-Zagojcietusmaterialus(piemeram,terau du),izvelietiesnelielu svarstaiedarbi.
Zagot mikstus materialus un veicot zagesan koka skiedrojuma virziena, var stradat ar maksimalo svarsta iedarbi.

Zagesanlenka iestadisana(skatit attelu G)

Lai veidotu slips zagegumus, balstplaksni 7 var noliekt sanu virziena lidz 45^ lenkim pa labi vai pa kreisi.

• Nonemiet aizsargparsegu 16 un uzsuksanas iscauruli 5.
• Atbrivojiet balstplaksnes fiksejo so sviru 24 un nedaudz pabidiet balstplaksni 7 elektrokabela virziena.
  Lai atvieglotu zageanas lenka precizu iestadiisanu, balstplaksnes kreisaja un labaja pusir izveidotas rastrejos asierobes, kas atbilst zageanas lenka vertibam 0^ un 45^ Lai iestaditu vajadzigo zageanas lenki, nolieciet balstpaksni 7 sanu virziana atbilsto nolasijumiem uz skalas 22, lidz balstplaksne ienem velamo stavokli. Citas zageanas lenka vertibas var iestadit ar lenkmera palidzibu.
• Pec tam lidz galam parvietojiet balstplaksni 7 zaga asmens 13 virziena.

284 | Latviešu

-Lai balstplaksni nostiprinatu izveletaja stavokli, nospiediet fiksjoso sviru 24.

Veidojot slipsos zagejumus, elektroinstrumenta nav iespejams iestiprinat aizsargparsegu 16, uzsuksanas iscauruli 5 un pretplaisasanas aizsargu 21.

Balstplaksnes parvietošana (skatit attelu H)

Veicot zāgēsani tuvi prieksmeta malām, balstplaksni 7 var parvietot virziena uz instrumenta aizmuguri.

• Nonemiet aizsargparsegu 16 (skatit sadaju "Aizsargparsegs" lappuse 282).
• Atbrivojet balstplaksnes fiksejo so sviru 24 un nedaudz pabidiet balstplaksni 7 elektrokabela virziena.
  -Lai balstplaksni nostiprinatu izveletaja sta-vokli, nospiediet fiksejo so sviru 24.

Ja balstplaksne 7 ir parvietota, zagesana ir iespejama tikai 0^ lenki. Sada gadijumara dambam nav izmantojama ari paralela vadotne ar aprikojumu zagesanan pa api27 (papildpiederums) un pretplaisanas aisargs 21.

Balstaplaksnes fiksejosas sviras spriegojuma regulesana

Ar regulatoru 23 balstplaksnes fiksejosas sviras 24 spriegojumu.

Ja péc sviras nospieşanas balstpläksne 7 stingri nenoturas vieta, paceliet fiksejoso sviru un pagrieziet spriegojuma regulatoru virziena,

Ja péc sviras pacelsanas balstplaksne nikustas
vai ir parviietojama ar grutibam, pagrieziet spriegojuma regulatoru virziena.

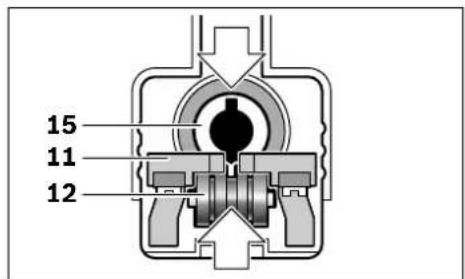

Asmens stabilizesanas sistemas Precision Control

Asmens stabilizesanas sistemas Precision Control lauj uzlabot iestiprinata asmens noturibusanu virziena. Sistemas Precision Control sanplaksnes 11 paaugstina zageesanas precizitati.

Lai ieslcttu asmens stabilizesanas sistemu Preci sion Control, nospiediet taustinu 10. Lai iz slegtu asmens stabilizesanas sistemu Precision Control, lidz galam pabidiet SDS stiprinajuma sviru 17 sanu virziena un laujet zaga asmenim 13 izkrist no stiprinajuma. Ja nepiecesams, pec tam no jauna iestipriniet zaga asmeni.

• Nomainot zaga asmeni, uzvelciet aizsargcimdus. No stiprinajuma atbrivotais zaga asmens var but sakarsis.

Asmens stabilizesanas sistemu Precision Control var izmantot visiem pielietojumiem, tai skaita ari slipo zagejumu veidosanai. Si sistemas ir ipasii ieteicama, zagejot biezukoku, jo stabilizejoas sanplaksnes palidz ituret precizu zagesanas lenki un samazina asmens dreifu sanu virziena (skatit ari sadalu „Biezukoka prieksmetu zagesana" lappuse 285).

Asmens appüte

lesledzecs 8 lauj iesegt asmens apputes ieriei, kas paredzeta, lai ar gaisa struklu atbrivotu zagjuma trasi no skaidam.

Asmens apputes ieslegsana: Zagejot koku, plastmasu un citrus lidzigus materialus, kurus apstradajot rodas daudz puteklu un skaidu, parvi-tojiet iesledzeyu 8 stavokli ,I.

Asmens apputes izslegsana: Zagejot metalu un pielietojot arejo puteklu uzuksanu, parvietojiet iesledzju 8 stavokli ^

Uzsakot lietošanu

Plevadiet instrumentam pareizu spriegumu! Spriegumam elektrotikla jaatbilst vertibai, kas noradita Instrumenta markejuma plaks-nite. Elektroinstrumenti, kas paredzeti 230 V spriegumam, var darboties ari no 220 V elektrotikla.

lesggsana un izsgsana (GST 135 CE)

Lai ieslęgtu elektroinstrumentu, pabidiet iesledzěju 3 uz prieksu.

Lai izslegtu elektroinstrumentu, pabidiet iesledzeju 3 atpakal, lidz klust redzams apzimejums "0".

leslegsana un izslegsana (GST 135 BCE)

Lai ieslgetu elektroninstrumentu, nospiediet iesledzju 3 un turiet to nospiestu.

Lai nostiprinatu nospiesto iesledzju 3 iesegtstavokli, pabidiet fiksejo so taustiu 2 pa labi vapa kreisi.

Lai izslegtu elektroninstrumentu, atlaidiet iesledzeju 3. Ja iesledzjejs 3 ir fikets iesegtstavokli, vispirms to nospiediet un tad atlaidiet.

Darba gajenu biezuma regulësana (GST 135 BCE)

Palielinot vai samazinot spiedenu uz iesledzêju 3, tiek realizeta darba gajenu biezuma bezpakaju reguleşana ieslegtam elektrinoinstrumentam.

Viegli nospiezot iesledzeja 3 taustiu, zaga asmens sak kusteties ar neliu atrumu. Palielinot spiedenu uz iesledzeja taustiu, pieaug ari darba gajenu biezums.

Ja iesledzeks 3ir fiksetsiislegta stavokli, elektroninstrumenta darba gajenu biezumu nav iespejamsamazinat.

Darba gajenu biezuma prieksiestadiisana

Ar darba gajenu biezuma regulatoru 4 var iestadit velamo darba gajenu biezumu, ko iespejams maini arElektroinstrumenta daribbas laik.

1-2: neliels darba gajenu biezums

3-4: videjei darba gajenu biezums 5-6: liels darba gajenu biezums

Optimalais darba gajenu biezums ir atkarigs no zagejama materialiipaasibam un darba apstakliem, un to var noteikt practisku meginajumu cela.

Darba gajenu biezumu ieteicams samazinat, kontaktejot zaga asmeni ar zagejamo prieksmetu, ka ori, zagejot plastmasu vai aluminiju.

Ilgsto stradajot ar nelielu darba gajenu biezumu, elektroinstruments var stipri sakarst. Sada gadijumiaizemiet zaga asmeni un atdesejiet elektroinstrumentu, aptuveni 3 minutes darbinot to ar maksimalo darba gajenu biezumu.

Noradijumi darbam

Zagejot nelielus vai planus prieksmetus, vienmer novietojet tos uz stabila paliktna vai uz zagesanas galda (papildpiederums).

Darba laika turiet elektroinstrumentu aiz roktura 18 un parvietrojiet to pa velamo zagejuma trasi. Lai uzlabotu zagejuma precizitati un panaktu elektroinstrumenta klusu darbibu, turiet to ar otru roku aiz plastmasas parsega 1.

Kontaktalzsargs

Uz instrumenta korpusa nostiprinatais kontaktaizsargs 14 darba laika lauj noverst nejau su pieskarasanos zaga asmenim, tapec to nedrikst nonemt no instrumenta.

Biezukoka prieksmetu zagesana

Veidojot taisnus zagejumus bieza kokai, ieverojiet sadus noradijumus.

-Lai uzlabotu zaga asmens noturibu sanu virziena,iesledziet asmens stabilizesanasystemu Precision Control (skatit sadalu Asmens stabilizesanasistema Precision Control" lappuse 284).
Lietojiet firma Bosch raizotus zaga asmenus ar markejumu ,Precision for Wood".
-Lai precizi iereguletu zagesanas lenki, lietojiet lenkmeru.
Zagesanas laikā virziet elektroninstrumentu ar nelielu spiedienu. Svarsta iedarbe un asmens kustiba garantē pietiekosu darba ražibu.
Vadiet elektroinstrumentu, stingri piespiezot to pie paralelas vadotnes 27 vai pie paliglistes. Lai noverstu elektroinstrumenta nosversanos san virziena, nespiediet rokturi 18 san virziena.
Vadiet elektroinstrumentu, ar vienu roku turot to aiz roktura 18 un ar otru roku - aiz plastmasas parsega 1.

Zagësana ar asmens legremdešanu (skatit attelus I-J)

Zagesanas panemenu ar asmens legremde sanu drikst pielietot tikai mikstu materialu, piemeram, koksnes, sausa apmetuma u.c. zagesanal!

Veicot zagesan ar asmens iegremdeesan, lietojiet tikai isus zaga asmenus. Zagesan paenmenu ar asmens iegremdeesan ir iepejams pielietot tikai pie zagesan lenka 0^

Piespie diet elektrinoinstrumenta balstpaksnes 7 prieksejo malu pie zagejama prieksmeta ta, lai zaga asmens 13 nepieskartos ta virmai, un iesledziet elektrinoinstrumentu. Pagrieziet darba gajenu biezuma regulatoru stavokli, kas atbilst maksimalajam zageesan atrumam. Stingri spi-zot elektrinoinstrumentu pie zagejama prieksmeta, pakapeniski tegremdejiet zaga asmeni materiala.

286 | Latviešu

Kad balstplaksne 7 pilnigi saskaras ar zagejama prieksmeta virsmu, turpiniet zagesan pa velamo zagejuma trasi.

Paralela vadote ar aprikojumu zagesanai pa api (papildiederums)

Izmantojot darbam paralelo vadotni ar aprikojumu zagesanai pa api 27 (papildpiederums), zagejama prieksmeta biezums nedrikt parsniegt 30~mm

Paralelo zagjumu veidosana (skatit attelu K): atskruvejet stipino so skruvi 26 un caurturetaju 25 iebidiet balstplaksne paralelas vadotnes kalu. lestadiet velamo zagjuma attalumu no zagema prieksmeta malas atbilsto si kalas nolasijuma vertibai pret balstplaksnes iekejo malu. Stingri pieskrvejet stipino so skruvi 26.

Zagesana pa api (skatit attelu L):ieskruvejet stiprino so skruvi 26 parallelas vadotnes otra puse. Caur turetaju 25 iebidiet balstplaksne parallelas vadotnes skalu. leurbiet zagjamaja prieksmeta nelielu atverumu ta, lai tas atrastos izzagjama apla centra. Caur parallelas vadotnes iekejo atverumu ivietojet izurbtaja atveruma centrojso smali 28. lestadiet velamo zagejuma radiusu atbilstoikas nolasijuma vertibai pret balstplaksnes iekejo malu. Stingri pieskruvejet stiprino so skruvi 26.

Dzesejosie un eljoosie lidzekli

Zagejot metalu, parklajiet zagejuma trasi ar nelielu daudzumu dzesejoša vai eljoša lidzekla, sadi novsrot zagjamama materiala pärmerigu sakarsanu.

Apkalposana un apkope

Apkalposana un tirišana

Pirms elektrinstrumenta apkopes vai apkalposanas izvelciet ta elektrokabela kontaktdaksu no barojsa elektrotikla kontaktligzdas.
Lal nodrošinatu elektrölnstrumenta ilgstošu un nevainojamu darbibu, uzturiet tiru ta korpusu un ventilacijas atveres.

Regulari trier zaga asmens stiprinajumu. Sim nolukam iznemiet zaga asmen un viegli uzsitiet ar elektroinstrumentu pa cietu, lidzenu virsmu. Ja elektroinstrumenta ieklust liels daudzums netirumu, var tik trauceta normala fungkionesana. Tapec, ja zagejami materiali, kurupstrades gaita izdalas liels puteklu daudzums neizvvelieties zagesanas virzienu no lejas augsup un nestradajiet, pacelot instrumentu virs galvas.

Smagos darba apstaklos, plemeram, apstradajot metalu, instrumenta iekspuse var uzkraties stravu vadoši putekli. Tie nereti izsauc aizsargizolacijas sistemas degradaciju. Šados gadijumos ieteicams pielletot stacionaru puteklu uzsksanu, periodiski izpust ventilacijas atveres ar saspiesta gais struklu, kā riar sievienot instrumentu pie barojsa elektrotikla carn nopludes strvas aizsargreleju (FI).

Laiku pa laikam iee!!ojet vadotnes rulliti 12 ar pilienu ellas.

Regulari kontrrolejiet vadotnes rullisa 12 stavokli. Ja rullitis ir nolietojies, tas janomaina firmas Bosch pilvarota elektroninstrumentu remonta darbnica.

Ja, neraugoties uz augsto izgatavosanas kvalitati un rupigo pecrazoanas parbaudi, elektroninstrumentes tomer sabojajas, tas nogadajams remontam firmas Bosch pilvarota elektroinstrumentu remonta darbina.

Pieprasot konsultacijas un pasutot rezerves dalas, noteikti pazinojiet 10 zimju izstradajuma numuru, kas atrodams uz elektroinstrumenta markejuma plaksnites.

Tehniská apkalposana un konsultácijas clientiem

Klientu apkalposanas dienests atbildes uz Jusu jautajumiem par izstradajumu remontu un apkalposanu, ka ari par to rezes dasam. Kopsaliku-ma attelus un informaciju par rezes dasam var atrast ari interneta vietne:

www.bosch-pt.com

Bosch kientu konsultacijuga copas centisies Jums palidzet vislabakajveida,atbildot uz jautaumiem par izstradajum un to piederum iegadi, lietoisan un regulesanu.

Latvijas Republika

Robert Bosch SIA

Bosch elektrinodeumentu servisa centrs

Dzelzavia 120 S

LV-1021 Riga

Talr.: + 371 67 14 62 62

Telefakss: [phone]

E-pastes: [e-mail]

Atbrivoanas no nolietotajiem izstradajumiem

Nolietotie elektroinstrumenti, to piederumi un iesainojuma materiali janodod或其他izejai pärstradei akartējai videi nekaitigā veidā.

Tikai ES valstim

Neizmetiet nolietotos elektroinstrumentus sadzives atkritumutvertne!
SaskaanarEiropas Savienibasdirektivu 2002/96/EK par nolietotajam elektriskajam un elektronis

kajam iericem un sis direktivas atspogulojumiem nacionalaja likumdoisana, lietoisanai nederigie elektroninstrumenti jasavac, jaizjauc un janodod otrreizejai parradei apkartejai videi nekaitiga veida.

Tiesibas uz izmainam ticag saglabatas.

288 | Lietuviškai

Saugos nuorodos

Priežiūrā ir servisas

Prieziura ir valymas
