KULLANIM KILAVUZU GST 135 CE Professional BOSCH
Elektrikli El Aletleri Içın Genel Uyarı Talimatı
UYARI Bütün uyarilari ve talimat hukumlereini okuyun. Açiklanan uyarilara ve
talimat hukumlerine uyulmadigi takdirde elektrik carpmalarina, yanginlara ve/veya agir yara-lanmalara neden olunabilir.
Bütin uyarilari ve talimat hukumlerini ileride kullanmak uzere saklayin.
Uyari ve talimat hukumlerinde kullanilan "Elektrik El Aleti" kavrami, akim sebekesine bagli (sebeke bölganti kablosu ile) aletlerle akü ile calisan aletleri (akim sebekesine bölgantisi olmayan aletler) kapsamaktadir.
1) Calisma yeri givenligi
a) Calistiginiz yeri temiz tutun ve iyi aydin-latin. Calistiginiz yeri dizensiz ise ve iyi aydinlatilmamissa kazalar ortaya cikabilir.
b) Yakininda patlayici maddeler, yanici sivi, gaz veya tozlarin bulundugu yerlerde elektrikli el aleti ile calismayin. Elektrikli el aletleri, toz veya buharlarin tutusmasina neden olabilecek kivilcimlar ickarirlar.
c) Elektrikli el aleti ile calisirken cocuklar ve baskalarini uzakta tutun. Dikkatiniz dagilacak olursa aletin kontrolunu kaybedebilirsiniz.
2) Elektrik Güvenligi
a) Elektrikli el aletinin baglanti fişi prise uy maldir. Fisi hiçbir zaman degistirmeyin. Koruyucu topraklanmş elektrikli el aletleri ile birlikte adaptorfor kullanmayin. Degistirilmemiş fiş ve uygün pris elektrik carpma tehlikesini azaltir.
b) Borular, kalorifer petekleri, isticilar ve buzdlaplar gibi topraklanmis yüzeylerle bedensel temasa gelmekten kaci-nin. Bedeniniz topraklandigianda buyuk bir elektrik carpma tehlikesi ortaya ickar.
c) Aleti yagmur altinda veya nemli ortam-larda birakmayin. Suyun elektrikli el aleti icine sismasi elektrik carpma tehlikesini artirir.
d) Elektrikli el aletini kablosundan tutarak taşimayin, kabloyu kullanarak asmayin veya kablodançekerek fişçikarmayin. Kabloyu isidan, yagdan, keskin kenarlı cismlerden veya aletin hareketli parçalarindan uzak tutun. Hasarl veya dolasmi kablo elektrik carpma tehlikesini artirir.
e) Bir elektrikli el aleti ile acos havada calisirken, mutlaka acos havada kulla-nilmaya uygun uzatma kablosu kullanin. Acik havada kullailmaya uygun uzatma kablosunun kullaimasi elektrik carpma tehlikesini azaltir.
f) Elektrikli aletinin nemli ortamlarda calistirilmasi sartsa, mutlaka ariza akimi koruma salteri kullanin. Ariza akimi koruma salterinin kulla migi elektrik carpma tehlikesini azaltir.
3) Kisilerin Güvenligi
a) Dikkatli olun, ne yaptiginiza dikkat edin, elektrikl el aleti ile isinizi makul bir tempo ve yontemle yurutun. Yorgunsaniz, aldiginiz haplarin, ilaclarin veya alkolun etkisinde iseniz elektrikl el aletini kullanmayin. Aleti kullanirken bir anki dikkatsizlik onemli yaralanmalaria neden olabilir.
b) Daima kisel koruyucu donanim ve bir koruyucu gozluk kullanin. Elektrikli el aletin turu ve kullanimina uygun olarak; toz maskesi, kaymayan is ayakkabilari, koruyucu kask veya koruyucu kulaklik gibi koruyucu donanim kullanimi yaralanma tehlikesini azaltir.
c) Aleti yanlisiikla calistirmaktan kacinin. Akim ikmal sebekesine ve/veya aküye baglamadan, elinize alp tasimadan once elektrikli el aletinin kapali oldugundan emin olun. Elektrikli el aletini parmaginiz salter uerinde dururken taqirsaniz ve alet açikkeni prize sukarsaniz kalarana neden olabilirsiniz.
d) Elektrikli el aletini calistirmadan once ayar aletlerini veya anahtarlari aletten cikarin. Aletin donen parcalari incinde bulunabilecek bir yardimci aleyaralanmalara neden olabilir.
138 | Türçç e
e) Calisirken bedeniniz anomal durumda olmasin. Calisirken durusunuz gvenll olsun ve dengenizi her zaman koruyun. Bu sayede aleti beklenmedik durumlarda daha iyi kontrl edebilirsiniz.
f) Uygun Is elbiseleri giyin. Genis giysiler giymeyin ve takik takmayin. Saclarinizi, giysilerinizveeldivenlerinizi aletin hareketli parcalarindan uzak tutun. Bol giysiler, uzun saclar veya takilar aletin hareketli parcalari tarafindan tutulabilir.
g) Toz emme donanimi veya toz tutma terti-bati kullanirken, bunlarin bagli oldugundan ve dokru kullanildigindan emin olun. Toz emme donanimin kullanimi tozdan kaynalanabilecek tehlikeleri azaltir.
4) Elektrikli el alelerin in ozenle kullanimi ve bakim
a) Aleti asiri olcede zorlamayin. Yaptiginiz ise uygun elektrikli el aleteri kullanin. Uygun performansli elektrikli el aleti ile, belirlenen calisma alaninda daha iyi ve guvenli calisirsiniz.
b) Salteri bozuk olan elektrikli el aletini kul-ianmayin. Açilip kapanamayan bir elektrikli el aleti tehlikelir ve onarilmalir.
c) Alette bir ayarlama islemine baslamadan ve/veya akuyi cikarmadan once, herhangi bir aksesuari degistirken veyaleti elinizden birakirken fisi prisden cekin. Bu onlem, elektrkli el aletinin yanlislikla calismasini onler.
d) Kullanim dişi duran elektrikli el aletlerini;cocuklarin ulasamayacagi bir yerde sak-layin. Aleti kullanmayi bilmeyen veya bu kullanim kilavuzunu okumayan kisilerin aletle calismasa niz invermyein.Dene-yimsiz kisiler tarafindan kullanildiginda elektrikli el aletleri tehlikelidir.
e) Elektrikli el aletinizin bakimini ozenle yapin. Elektrikli el aletinizin kusursuz olarak islev gormesini engelleyebilecek bir durumun olup olmadigi, hareketli parcalarin kusursuz olarak islev gorp gormediklerini ve sikisip sikismadiklarini, parcalarin hasarlı olup olmadigi kontrl edin. Aleti kullanmaya baslama
dan once hasarli parcalari onartin. Bircok is kazasi elektrikli el aletlerinin kotubakimindan kaynaklanir.
f) Kesicl uclari dalma kesklin ve temiz tutun. Ozenle bakimi yapilmis kesklin kenarli kesme uclarinin malzeme icinde sikisma tehlikesi daha azdir ve daha rahat kullanim olanagi saglarlar.
g) Elektrikli el aletini, aksesuari, uclari ve benzerlerini, bu ozel tip alet icin ongorulen talimata gore kullanin. Bu sirada calisma kosullarini ve yaptiginiz isi dikkate alin. Elektrikli el aleterin kendileri icin ongorulen alanin diinda kullanlmasi tehlikeli durumlara neden olabilir.
5) Servis
a) Elektrikli el aletinizi sadece yetkilli personele ve original yedek parca kullanma kosulu ile onartin. Bu sayede aletin guvenligini surekli hare getirisiniz.
Dekupaj testerleri icin guvenlik talimati
Alet ucunun görünmenyeklektrik kabolarin a veya aletin kendi sebeke baglanti kablosuna rastlama olasili bulunan isleri yaparken elektrikli el aletin izolasyonlu tutamagindan tutun.Gerilim ileten kabolarla temaselektrikli el aletinin metal parcalarini da elektrik akimina maruz birakabilir ve elektrik carpmasina neden olabilir.
Ellerinizi kesme yapilan yerden uzak tutun. is parcasini altan kavramayin. Testere biçagi ile temas yaralanmalaria neden olabilir.
Aleti daima calisir durumda is parcasina temas ettirin. Aksi takdirde disler is parcasina takilabilir ve geri tepme kuvveti olusabilitir.
Kesme yaparken taban levhasin 7 yerine saglam bicimde oturmasina dikkat edin. Aciandiran bir testere biagiri kirlabilir vya geri tepme kuveti olusturabilir.
Isiniz bittikten sonra aleti kapatin ve testere biçâgī tam olarak durdukton sonra kesme yerinden cikarin. Bu yolla geri tepme kuvetinin olusmasini engellersiniz ve aleti güvenli bir bicimde elinizden birakabilirsiniz.
Türkce | 139
Sadece hasar gormemis, kusursuz testere biçaklari kullanin. Egilmis vya korelmis testere biçaklari kirlabilir vya geri tepme kuqveterine neden olabilir.
Aleti kapattiktan sonra testere biçagini yan taraftan bastirarak frelemeyin. Testere biçagl hasar gorebilir, kirlabilir vya bir geri tepme kuveti olusabilir.
Görunmeyen ikmal hatarini tespit etmek üzere uygun tarama cihazlari kullanin veya mahalli ikmal sirketlerinden yardim alin. Elektrik kabolanyla temas yaniklara ve elektrik carpasina neden olabilir. Bir gaz borusuna hasar vermek patlamalar ortaya;cikarabilir. Bir su borusuna girmek maddi hasara veya elektrik carpasina neden olabilir.
Is parcasini emnlyete aln. Bir germe tertibati veya mengene ile sabitlenen is parcasi elle tutmaya oranla daha guvenli tutulur.
Calisma yerinizi daima temiz tutun. Malzeme karismleri ozellike tehlikelidir. Hafif metal tozlari yanabilir veya patlayabilir.
Elinizden birakmadan once elektrikli el aletinin tam olarak durmasini bekleyin. Aletetakilanuc sikisabilir ve elektrikli el aletininkontrolunu kaybedebilirsiniz.
Elektrikli el aletinizi hasarl kablo ile kullanmayin. Calisma sirasinda kablo hasargorecek olursa, dokunmayin ve kabloyu hemen prizden cekin. Hasarl kobolar elektrik carpma tehlikesini artirir.
Usulüne uygun kullanim
Bu alel; saglam ve sabit bir zeminde ahsap, plastik, metal, seramik levha ve lastik malzemede kesme ve icten kesme isleri icin gelsetirilmistir. Bu alel ayni zamanda duz kesme isleri ve 45^ ye kadar gonyeli kesme islerine de uygundur. Testere biçagı tavsiyelerine uyun.
§ekli österilen elemanlar
Sekli gosterilen elemanlari numaraları grafik sayfasindaki elektrikleri aleti resmindeki numaralarla ayinir.
1 Plastik kapak
2 Açma/kapama salteri tespit tusu (GST 135 BCE)
3 Açma/kapama salteri
4 Strok sayisi on seçimi ayar dugmesi
5 Emmerakuru*
6 Kayici papuc*
7Tabanlevhasi
8 Talas uflame tertibati salteri
9 Pandul hareket ayar kolu
10 Precision-Control-Tuşu
11 Precision-Control-Kilavuz cenerleri
12 Kilavuz makara
13 Testere biçagir*
14 Temas emniyeti
15 Strok kolu
16 Emme kapagi*
17 Testere bicagiba alma icin SDS-Kolu
18 Tutamak (izolasyonlu tutamak yüzeyi)
19 Emme hortumu*
20 Emme adaptoru*
21 Talaş emniyeti*
22 Skala gonye acisi
23 Taban levhasi on gerilimi ayar dugmesi
24 Taban levhasi germe kolu
25 Paralellik mesnedi kilavuzu
26 Paralellik mesnedi tespit vidasi
27 Dairesel kesicili paralellik mesnedi
28 Paralellik mesnedi merkezlem ecu*
*Sekli gosterilen veya tanimlanan aksesuar standart teslimat kapsaminda degildir. Aksesuarin tumunu aksesuar programimzda bulabilirsiniz.
Fonksiyon tanimi
Butun uyarilari ve talimat hukum-lerini okuyun. Aciikanan uyarilara ve talimat hukumlerine uyulmadigi takdirde elektrik carpmalarina, yanginlara ve/veya agir yaralanmalarana neden olunabilir.
Lutfen aletin resminin gorundugu sayfayi acin ve bu kullanim kilavuzunu okudugunuz surece bu sayfayi ak tutun.
Bosch Power Tools 1609 929 S88 | (22.6.09)
140 | Türçç e
Teknik veriler
| Dekupaj testeresi GST 135 CE | |||
| Professional | GST 135 BCE Professional | ||
| Ürün kodu | 0 601 510 7.. 0 601 511 7.. | ||
| Strok sayiş kontrolü | - • | ||
| Strok sayişön/seçimi | • | • | |
| Pandūl hareket | • | • | |
| Giriş Gü;cū | W | 7 | 2 |
| Çıkış Gü;cù | W | 3 | 1 |
| Bostaki strok sayişn0 | strok/dak | 500-2800 | 500-2800 |
| Strok | mm 26 26 | ||
| maks. kesme derinligi | |||
| -Ahşapta | mm | 135 | 135 |
| -Alüminyumda | mm | 20 | 20 |
| -Çelikte (alaşumsiz) | mm | 10 | 10 |
| Kesme acisi (sol/sağ) maks. | ° 45 45 | ||
| Ağırkıngı EPTA-Procedure 01/2003'e gore | kg 2,6 2,7 | ||
| Korum sinifi | ☐/II /II ☑ | ||
0 720
0 310
Veriler [U] 230/240 V'uk anom gerilimleri icin gecerlidir. Daha du suk gerilimderve ükelere ozg tiplerde bu veriler degisebilir.
Lütfen elektrikli el aletinizin tip etiketi üzerindeki urün koduna dikkat edin. Tek tek alelerin ticari kodlandehyisik olabilir.
Bu talimatta belirtilen titresim seviyesi EN 60745'e gore normlandirilmis bir olçme yontemi ile tespit edilmiştr ve elektrkli el alelerinin karsilastrilmasinda kullanilabilir. Bu degerGPCI Olarak titresim seviyesinin tahmin edilmesine uygundur.
Belirtilen titresim seviyesi elektrikli el aletinin temel kullanim alanarini temsil eder. Ancakelektrikli el aleti baska kulanim alanlarinda kullanilirken, farklu cclarla kullanilirken vya yetersiz bakimla kullanilirken, titresim seviyesi belirtilen degersen farklu olabilir. Bu da toplam calisma suresi incindeki titresim yukunü onemli olcude artirabilir.
Titresim yukun tam olarak tahmin edbilmek icin aletin kapali oldugu veya calistigi halde kullanilmadi surer de dikkate alnmalidir. Bu, toplam calisma suresi icindeki titresim yukun onemli olcude azaltabilir.
Titresimin kullanciya bindirdigi yuk icin onceden ek guvenlik onlemleri alin. Ornegin: Elektrikli el aletinin ve uclarin bakimi, ellerin sicak tutulmasi, is asamalarinin organize edilmesi.
Uygunluk beyani C
Tek sorumlu olarak "Teknik veriler" bolumnde tanimlanan bu urun: 2004/108/AT ile 98/37/AT yonetmelikleri hukumleri uyarinca (28.12.2009 tarihine kadar) ve 2006/42/AT yonetmelikle hukumleri uyarinca da (29.12.2009 tarihinden itibaren) EN 60745 normlarina veya bu normlara ait normatif belgelere uygunlugunu benan ederiz.
Teknik belgelerin bulundugu merkez: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen
Elektrikli aletinin kendebir calisma yapmadan once her defasinda fişi prisden cekin.
Testere biçaginin takilmasi/deigişirilmesi
Testere biçagini takarken koruyucu eldiven kullanin. Testere biçagina temas yaralanmalarana neden olabilir.
Testere biçagünin seçilmesi
Tavsiye edilen testere biçaklarin genelGORunübu talimatin sonunda bulabilirsiniz.Sadece tek tirnaki saftli (T-Saftli) testere biçaklari takin.Testere biçagi ongörulen kasim icin gerekli olandan daha uzun olmamaldir.
Dar kavisli kesme islerinde ince testere biçaklari kullanin.

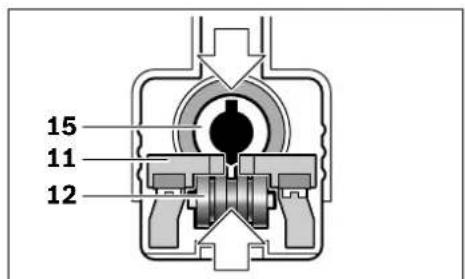

Testere biçagünin takilmasi (Bakiriz: Şekil A)
Gerekiyorsa koruyucu kapagi 16 cikarin (Bakiniz: "Koruyucu kapak").
Testere biçagini 13 diIer kesme yönunde olacak biçimde kavrama yapincaya kadar strok koluna 15 itin.
Testere biçagini takarken testere biçagi sirtinin kilavuz makaranin 12 oluguna oturmasina dikkat edin.
Acikama: Testere biçagkovaninin oluklari sekilde gosterildigi gibidurmuyorsa veya Precision-Control-Kilavuz Çenerleri 11 kapal ise, testere biçag13 strok kolu 15 ilcine itilemez. SDS-Kolumu 17 kisaca yana itin ve tekrar birakin.
142 | Türçç e
Testere biçaginin yerine sikica oturup oturmadigi nki konrol edin. Gevsek testere biçagi disari firlayabilir ve sizi yaralayabilir.
Testere biçaginin Çikarilmasi (Bakimz: Şekil B)
Testere biçagini aletten disari attirirken aleti öyle tutun ki, hiç kimse veya bir hayvan disari atilan testere biçagı tarafindan yaralanmasin.
SDS-Kolumu 17 sonuna kadar yana bastirn. Precision-Control-Kilavuz cenerleri 11 geleşer ve testere biçagl 13 disari atilir.
Toz ve talas emme
Kursun iceren boyalar, bazı ahsap türleri, mineraller ve metaller gibi maddeler,islenirken ortaya;cikan tozayoğla zararl olabilir. Bu tozlara temas etmek veya bu tozlara solumak allerjik reaksiyonlara ve/veya kullanici-nin veya onun yukindaki kisilerin nefes alma yollarindaki hastalijklara neden olabilir. Kayin veya meşegibi bazı açac tozlari kanserojen etkiye sahiptir, özellikle de ahsapisleme sanayinde kullanan katı maddeleri (kromat,ahsap koruyucu maddeler) ile birlikte.Asbest iceren malzemeler sadece uzmanlar tarafindan islenmelidir.
-Eger mumkunse mutlaka toz emmedonani m kullanin.
- Calisma yerinizi iyi bir bicimde havalandirn.
- P2 filtrisinifi fittetakilisoluk almaskapes kullanmanizi tavsiye ederiz.
Islen malzemelere ait ulkenizdeki gecerli yonetmelik hukumlinerue uyun.
Koruyucukapak
Koruyucu kapaigi 16 takin, elektrikli el aletinizi bir toz emme tertibatina baglamadan once.
Koruyucu kapaigi 16 elektrikli el aleti uzerine oyle yerlestirin ki, koruyucu kapaign ortasindaki tutucular temas emniyetini 14 kavrasin.
Toz emme tertibati olmadan calismak uzere koruyucu kapagi 16 cikarabilirsiniz. Cikarmak icin koruyucu kapagi 16 yan taraftan tutun ve on tarafa dokru cekerek alin.
Toz emme tertibatin baglanmasi (Bakiniz: Sekiller C-E)
Emme rakorunu 5 taban levhasinin 7 oluguna yerlestirin. Bunu yaparken emme rakorunun plastik uuncun sekilde gosterildigi gibi govdedekiligili deligi kavramasina dikkat edin.
Kullandiginiz aletin tipine gore emme hortumunu 19 (aksesuar) yaogrudan emmerakoruna 5 takin ya da eski hortumunuzun ucunukesin, emme adaptorunu 20 (aksesuar) hortumun ucuna vidalayin ve direk emmerakoruna 5 takin. Emme hortumunu 19 bir elektrikli supurgeye (aksesuar) baglayin. Ceşitilelektrikli supurgelere yapilacak baglantinin genel gorunusunbu talimatin sonunda bulabilirsiniz.
Toz emme tertibatini baglayinca talas uflemertertibatini kapatin (Bakiniz: "Talaus flemetertibati").
Optimum emme performansini saglayabilmek
icin talas emniyetini 21 takin.
Elektrik suppurgesi islenen malzemeye uygun olmaldir.
Özellikle sagliga zararl, kanserojen veya kuru tozlari emdirirken özel elektrik supürgesi (sanayi tipi elektrik supürgesi) kullanin.
Talaş emniyeti (Bakınüz: Şekil F)
Tala emniyeti 21 (aksesuar) ahsap malzemede
kesme yaparken ust yuzeyin yirtilmasini onler.
Tala emniyeti sadece belirli testere biçagi
tiplerinde ve sadece 0^ dereceli gonyeli
ksemelerde kullanilabilir. Taban levhasi 7 talas
emniyeti ile calisilrken kenara yakin kesme icin
arkaya getirilmemelidir.
Tala emniyetini 21 asagidan taban levhasina 7
bastirin (sekilde gosterildigi gibi oluk yukariyi gostemelidir).
Tala emniyeti 21 taban levhasina iki degisik konumda takilabilir:ince testere bicaklari ile calisirken talas emniyetini on pozisyona, genis testere bicaklari ile calisirken arka pozisyona taban levhasi incine 7 bastirn.
Kayici pubuc 6 kullanilirken talas emniyeti 21 taban levhasina 7 degil, kayici pubuca takulmalidir.
Türkce | 143
Kayici sabuç
Hassas yüeyleri ilelkerken, yüeyin cizilmemesi icin kayici tabucu 6 taban levhasina 7 yerlestirebilirsiniz.
Kayici tabucu 6 yerlestirmek icin on taraftan taban levhasina 7 takin, arkadan yukari bastirin ve kilitlenmesini saglayin.
isletim
Isletim türleri
Elektrikl el aletinin kendlde bir calisma yapmadan once her defasinda fişi prisden cekin.
Pandul hareketin ayarlanmasi
Dort kademe halinde ayarlanabilin pandul hareket, kesme hizinin, kesme performansin ve kesim profilinin islenen malzemeye optimum bicimde uyarlanmasini saglar.
Ayar kolu 9 ile pandul hareketi calisirken de ayarlayabilirsiniz.
Kademe O Pandul hareket yok
Kademe I Kucuk pandul hareket
Kademe II Orta pandul hareket
Kademe III Buyuk pandul hareket
Yapilan ise uygun optimum pandul hareket kademesi deneyerek bulunur. Burada 出 tavsiyer geleerlidir:
Kesme kenarin ne kadar ince ve temiz olmasini istiyorsaniz, pandul hareket kademesini o kadar kucuk secin veya pandul hareketi kapatin.
-ince malzemeleri islerken (ornegin saclari)
pandül hareketikapatin.
-Sert malzemelerde (ornegrin celike) kucuk pandul harekette calisin.
Yumusak malzemelerde ve ahsabi elyaf yonunde kesisken maksimum pandul hareket kademesi ile calisabilirsiniz.
Gonye acisinin ayarlanmasi (Bakimiz: Sekil G)
Taban levhasi 7 45^ derecelik gonye acilarina kadar saga veya sola hareket ettirilebilir.
Koruyucu kapagi 16 ve emme rakorunu 5 cikarin.
Taban levhasinin germe kolunu 24 acin ve taban levhasin17 hafifce sebeke kablosuna dokru itin.
Hassas gonye ayarinin yapilabilmesi inci taban levhasinin saginda ve solunda 0^ ve 45^ lik kavrama noktalari vardir. Taban levhasini 7 skalaya uygun olarak 22 istediginiz pozisyona getirin. Diger acilari aig olçme yardimcişi ile ayarlayabilirsiniz.
Daha sonra taban levhasini7 testere biçag13 yönunde sonuna kadar itin.
Taban levhasini ayarlanan pozisyonda kilitlemek icin germe kolunu 24 kapatin.
Koruyucu kapak 16, emme rakoru 5 ve talas emniyeti 21 gonyeli kesme islerinide takilmayabilir.
Taban levhasi konumunun ayarlanmasi (Bakiniz: Sekil H)
Kenara yakin kesme isleri icin taban levhasi 7 arkaya getirilebilir.
- Koruyucu kapagi 16 cikarin (Bakiniz: "Koruyucu kapak", sayfa 142).
Taban levhasinin germe kolunu 24 acin ve taban levhasini7 sonuna kadar sebeke kablosuna dogru itin.
Taban levhasini ayarlanan pozisyonda kilitlemek icin germe kolunu 24 kapatin.
Konumu degistirilmis taban levhasi 7 ile kesme ancak 0^ gonye aclarinda mumkundur. Ayrica dairesel kescicili (aksesuar) parallellik mesnedi 27 ve talas emniyeti 21 kullanimamalidir.
Taban levhasi on geriliminin degistirilmesi
Ayar dugmesi 23 ile taban levhasi germe kolunun 24 on gerilimi degistirilebilir.
Kol kapandiktan sonra taban levhasi 7 sikl-mazsa, germe kolunu acin ve ayar dugmesini " + " yonune cevirin.
Germe kolu acildiktan sonra taban levhasinin konumu degistirilemiyorsa veya zor degisti- rilyorsa, ayar dugmesini * yonune cevirin.
144 | Türçç e
Precision Control
Precision Control ile testere bicaaginin yanal tutuluu iyilestirilir. Precision-Control-Kilavuz ceneleri 11 ile yanal yonlendirme saysinde hassas bir kesim saglanir.
Precision Control islevini açmak icin tuşa 10 basin. Precision Control islevini kapatmak icin SDS-Kolumu 17 sonuna kadar yana itin ve testere biçagini 13 disari atin. Gerekiyorsa sonra yeniden takın.
Testere biçagini degistirken koruyucı is eldivenleri kullanin. Disari atilan testere biçagini seks kizgin olabilir.
Precision Control, gonyeli kesme isleri dahil butun kesme islerinde kullanilabilir. Ozellikle kalin ahapta kesme yapilirken kullanilmasi tavsiye olunur: Yanal yonlendirme sayesinde kesme aci si sabit olarak tutulr ve testere biçaginin sapmasi onlenir (Bakiniz: "Kalin ahsabin kesilmesi", sayfa 145).
Talas ufleme tertibatu
Tala üflemertibatin 8 hava akimi ile kesme hatti talaslardan arindirilir.
Tala Üflemé tertibatin acilmasi: Ahsap, plastik ve benzeri malzemede yüksek talas kazimali calisma yaparken salteri 8 "I" pozisyonuna itin.
Talasuflemertertibatinkapanmasi:Metal malzemeyislerkenve toz emme tertibatibagli iken salteri8"0"pozisyonuna itin.
Calistirma
Sebeke gerillime dikkat edin! Akim kaynakigin gerilimi elektrikli el aletinin tip etiketi uzerindeki verilere uygun olmaldir. 230 V ile isaretlenmis elektrikli el aletleri 220 V ile de calistirilabilir.
Açma/kapama (GST 135 CE)
Elektrikl el aleti isletime almak icin acma/kapama salterini 3 one itin.
Elektrikli el aletini kapatmak icin acma/kapama salterini 3 salterde "0" isareti gorununteye kadar arkaya itin.
Basil durumdaki acma/kapama salterini 3 sabitlemek icin tespit tusunu 2 saga veya sola itin.
Elektrikli el aletini kapatmak icin acma/kapama salterini 3 birakin. Acma/kapama salteri 3 killitli durumda iken saltere once basin sonra birakin.
Strok sayisi kontrolü (GST 135 BCE)
Açma/kapama Şalteri 3 Üzerine uyguladıniz
bastırma kuvvetini artirarak veya azaltarak
çalisir durumdaki aletin strokayoınsi kademesiz
olarak ayarlayabilirsiniz.
Açma/kapama salteri 3 üzerine uygulanan bastirma kuvveti hafif oldugunda duşuk bir strok sayisi elde edilir. Bastirma kuvveti artirildikca strok sayisi da artar.
AÇma/kapama salteri 3 kilitli ilken strokayoınlduşürmek mumkün degildir.
Strok sayisi on seçimi
Strok sayisi on sekim dugmesi 4 ile strok sayisini onceden secerek ayarlayabilir ve isletim sirasinda da degistirebilirsiniz.
5-6: Yüksek strok sayisi
Gerekli strok sayisi ilsen malzeme ve calisma kosullarina bagli olup, deneme yolu ile belirlenebilir.
Testere biçagini is parçasüzerine oturturken ve aluminyum ile plastikleri keserken duşuk strok sayisi tavsiye edilir.
Kucuk strok sayisi ile uzun sure calisildiginda elektrikli el aleti asiri olcüde isinabilir. Bu gibi durumlarda testere bicaqini cikarin ve elektrikli el aletini soogutm uzere maksimum strok sayisi ile yaklasik 3 dakika calistirin.
Calisirken dikkat edilecek hususlar
Küçük veya ince is parçalarını ilelken daima saglam bir taban beslemesi veya kesme masasi (aksesuar) kullanin.
Türkce | 145
Calisirken elektrikli el aletini tutamaktan 18 tutun ve istenen kesme hatti boyunca yonlendirin. Hassas kesme yapabilmek ve rahat calisabilmek icin diger elinizle elektrikli el aletini plastik kapagi 1 iterek hareket ettirin.
Temas emniyeti
Govdeye monte edilmis bulunan temas emniyeti 14 calisma esnasinda testere biagina temas etmenizi onler ve cikarilmamalidir.
Kalin ahşabin kesilmesi
Kalin ahāsabī keserken Şu noktalara dikkat edin:
- Testere bicağin yandan yönlendirmek için Precision Control islevini acn (Bakiniz: "Precision Control", sayfa 144).
- Uzerinde "Precision for Wood yazan Bosch testere bicaklari kullanin."
-Bir acjolcer yardimile gonye aicsini hassas bicimde ayarlayin.
Dusuk bastirma kuvveti ile kesme yapin. Pandul hareket ve strok yeterli calisma temposu saglar.
-Elektrikli el aletini daima paralellik mesnedine 27 veya yardimci bir citaya dayayarakhareket ettinir. Elektrikli el aletinin acilanmayapmaması icin tutamaga 18 yan taraftanbastirmaktan kacinin. - Kesme yaparken bir elinizle tutamagi 18 diger elinizle plastik kapagi 1 tutun.
Malzeme icine)dalarak kesme (Bakiniz: Sekiller I-J)
Malzemeicine dalongkkesme sadee ahsap, alcipan ve benzeri yumusak malzemede yapilmalidir!
Malzemeye:dalarak kesme icin sadece kisa testere biçaklari kullanin. Malzeme icine:dalarak kesme ancak 0^ derecelik gonye acilarinda mumkundur.
Elektrikli el aletinin taban levhasinin 7 on kena
rini, testere biçagl 13 is parcasina degmeden, is
parcasina dayayin ve aleti calistirin. Strok kon
trolü olan elektrikli el aletlerinde maksimum
strok sayisin segin. Elektrikli el aletini sikica is
parcasina bastirin ve testere biçagnin yavassa is
parcasina girmesini saglayin.
Taban levhasi 7 is parcasi uzerine tam olarak oturduktan sonra istediginiz kesme hatti boyunca kesme yapin.
Dairesil kescicili paralellik mesnedi (aksesuar)
Dairesel kescicili (aksesuar) paralellik mesnedi ile calismak icin 27 is parcasinin kalinligi en fazla 30 mm olmalidir.
Paralel kesme isleri (Bakiniz: Sekil K): Tespit vidasini gezsetin 26 ve paralellik mesnedi skalasini kilavuz icinden 25 taban levhasi icine surun. Istediginiz kesme genisligini taban levhasi kenarindaki skala degeri olarak ayarlayin. Tespit vidasini 26 sik.
Dairesel kesme isleri (Bakiniz: Sekil L): Tespit vidasini 26 parallellik mesnedinin diger tarafinda yerleştinir. Paralellik mesnedi skalasini kilavuz 25 ilnden taban levhasina surun. Is parcasi iciinde, kesilecek kismim ortasinda bir delik acin. Merkezlemte ucu n 28 parallellik mesnedinin ic deligi ve actiginz delige dokun. Yari capi skala degeri olarak taban levhasinin ic kenarinda ayarlayin. Tespit vidasini 26 sikin.
Sogutma ve yaglama maddesi
Metalleri keserken malzemenin isinmasi nedeniyle kesme hattina sogutma veya yg lam maddesi surmelisiniz.
Bakim ve servis
Bakim ve temizlik
Elektrikli el aletinin kendebir calisma yapmadan once her defasinda fisi prisden cekin.
Iyi ve guvenli calisabilmek icin elektrikli el aletini ve havalandirma deliklerini daima temiz tutun.
Testere biçagiyuvasiniduzenli araliklaratemizleyin.Bunyapmak icin testere biçagincikarinve aleti hafifce duz bir zemine vurun.
Elektrikli el aleti asiri olcude kirilenirse islev bozukluklari ortaya cikabilir. Bu nedenle cok toz cikaran malzemeyi altan veya bas uzerinde kesmeyin.
146 | Türçç e
Normal olmayan kosullarda metaller islenirken aletin lcinde litetken toz birlkebillir. Bundan aletin koruyucu izolasyonu etkilenir ve kisitlanir. Bu gibi durumlarda sabit bir toz emme tertibatin kullanimalsi, havalandirma araliklarinin sik sik basinci hava ile temizlenmesi ve devreye bir hatali akim koruma salterinin (FI) baglanmasi tavsiy edilir.
Kilavuz makaraya 12 arada bir yag damlatin.
Kilavuz makarayi 12 duzenli araliklarla kontrl edin. Asinan kilavuz makara yetkili bir Bosch servisinde degistirilmelidir.
Dikkatli bicimde yurutulen uretim ve test yontemlerine ragmen elektrikli aleti ariza yapacak olursa, onarim Bosch elektrikli aleteri icin yetkili bir serviste yapilmaldir.
Butun basvuru ve yedek parca siparislerinizde mutlaka aletinizin tip etiketindeki 10 haneli urunkodunu belirtiniz.
Tasfiye
Elektrikli el aleti, aksesuar ve ambalaj malzesisi cevre dostu bir yontemle tasfiye edilmek uzere tekrar kazanim merkezine gonderilmelidir.
Sadece AB üyesi ülkeer icin:
Elektrikli e alatini evsel coplerin
icine atmayin!
Elektrikli aleleri ve eski elektronik alelere iliskin 2002/96/AT sayili Avrupa Birligi yonetmeligi ve bunlarin tek tek ülkerelin hukuk
larina uyarlanmasi uyarinca, kullanim omrunu tamamlamié elektrikli el aleteri ayri ayri toplanmak ve cevre dostu bir yontemle tasfiye edilmek uzere yeniden kazanim merkezlerine gonderilmek zorundadir.
Degisiklik haklarimiz saklidir.
Müsteri servisi ve müsteri danismanligi
Müsteri servisleri urünunuzün onanim ve bakimi ile yedek parçalarina ait sorularinizi yanitlandir. Demonte görunüşler ve yedek parçalara ait bilgileri su adreste de bulabilirsiniz:
www.bosch-pt.com
Bosch mûsteri servisi timi satin alacaginiz urunün özellikleri, bu urunun kullanimi ve ayarislemleri hakkindaki sorulariniz ile yedek parçalarina ait sorularinizi memnuniyete yanitlandir.
