NÁVOD NA OBSLUHU MR-16SB2 SAMSUNG

Výstup 1080p 60Hz cez port HDMI

Jednoduchá aktualizácia prostredníctvom podradeného portu USB a hostiteľského portu USB

Prezentácia JPEG (až do rozlíšenia 1920x1080)

• Tento symbol označuje, že vo vnútri sa nachádza vysoké napätie. Akýkoľvek kontakt s vnútornými súčiastkami tohto výrobku je nebezpečný. Tento symbol vás upozorňuje, že k výrobku je priložená dôležitá literatúra o prevádzke a údržbe. Sieťovú zástrčku pevne zasuňte do zásuvky v stene, aby ste zabránili nebezpečenstvu požiaru. Nepoužívajte poškodený sieťový kábel, sieťovú zástrčku alebo uvoľnenú zásuvku. Hrozí nebezpečenstvo zásahu elektrickým prúdom alebo požiaru. Nedotýkajte sa sieťového kábla mokrými rukami, hrozí nebezpečenstvo zásahu elektrickým prúdom. Nepripájajte viac ako jeden elektrický spotrebič do jednej sieťovej zásuvky. Hrozí nebezpečenstvo požiaru. Neohýnajte a nenaťahujte nadmerne sieťový kábel a neumiestňujte ťažké predmety na sieťový kábel. Hrozí nebezpečenstvo požiaru. Neklaďte sviečky, zariadenia na odpudzovanie komárov ani cigarety na výrobok. Hrozí nebezpečenstvo požiaru. Keď sa výrobok inštaluje na poličku alebo skrinku, predná časť výrobku nesmie vyčnievať z poličky alebo skrinky. Padajúci výrobok môže spôsobiť zranenie alebo sa môže poškodiť. Výrobok neumiestňuje do blízkosti vyhrievacích zariadení. Hrozí nebezpečenstvo zásahu elektrickým prúdom alebo požiaru. Neumiestňujte výrobok na miesta, na ktorých by bol vystavený účinku olejov, dymu, vody (ako sú dažďové kvapky), prachu alebo vlhkosti, a neumiestňujte ho ani vo vozidle. Hrozí nebezpečenstvo zásahu elektrickým prúdom a požiaru. Neumiestňujte výrobok na miesta s nedostatočným vetraním, ako sú poličky s knihami alebo uzatvorené skrinky. Hrozí nebezpečenstvo požiaru. Neumiestňujte výrobok na nestabilné miesta, ako sú podstavce, ktoré sú menšie ako výrobok. Deti môžu pri hraní zapríčiniť pád výrobku a spôsobiť zranenie. Pred premiestňovaním výrobku skontrolujte, či je vypnuté napájanie a sieťový kábel odpojený zo zásuvky v stene. Pred premiestňovaním výrobku tiež skontrolujte, či sú anténa a pripájacie káble iných zariadení odpojené. Ak je pri premiestňovaní výrobku sieťový kábel zapojený do zásuvky v stene, hrozí nebezpečenstvo zásahu elektrickým prúdom a požiaru. Záruka na tento výrobok platí len pre obsah poskytovaný spoločnosťou Samsung. Slovenčina – Helios2_MP 16SB2_s_Slk.indd 2 2007-08-29 ¿ÀÈÄ 4:53:29 Obsah Technické údaje p. 3
• Príslušenstvo p. 3
• Funkcie p. 4
• Diaľkové ovládanie p. 4
• Predný panel p. 4
• Pripojenie p. 5
• Prehrávanie súborov p. 6
• Nastavenie p. 6
• Slovenčina Aktualizácia obsahu Technické údaje Systém Jednotka CPU MIPS 300MHz Rozlíšenie 480p/576p/720p/1080i/1080p Napájanie Striedavý prúd 100~240V (jednosmerný prúd 14V), 50~60Hz Pevný disk 160GB Video Prepravný tok MPEG2/H.264/VC-1 Audio Dolby Digital AC3 Videovýstup Komponentný/HDMI Audiovýstup Analogový R+L/optický Rozhranie USB 2.0 (hostiteľské a podradené) Rozmery (Š x V x H) 430 x 322 x 67mm Hmotnosť 3.3kg Príslušenstvo p. 5

Používateľská príručka Adaptér Sieťový kábel (110V) Sieťový kábel (220V) Kábel USB

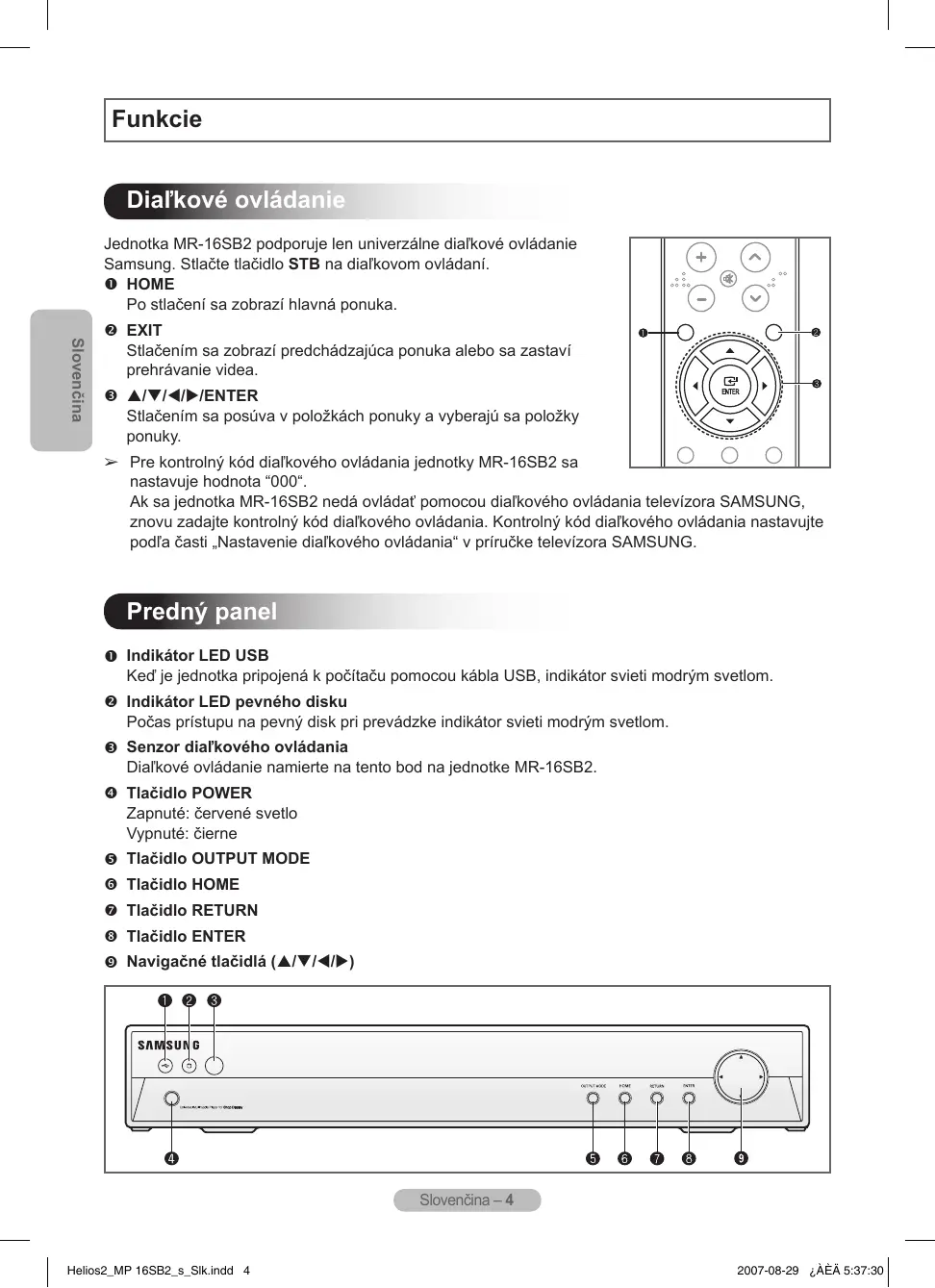

Káble HDMI (3m 1ea, 5m 2ea, 7m 2ea) Slovenčina – Helios2_MP 16SB2_s_Slk.indd 3 2007-08-29 ¿ÀÈÄ 4:53:29 Funkcie Diaľkové ovládanie Jednotka MR-16SB2 podporuje len univerzálne diaľkové ovládanie Samsung. Stlačte tlačidlo STB na diaľkovom ovládaní. HOME Po stlačení sa zobrazí hlavná ponuka. Slovenčina EXIT Stlačením sa zobrazí predchádzajúca ponuka alebo sa zastaví prehrávanie videa. ////ENTER Stlačením sa posúva v položkách ponuky a vyberajú sa položky ponuky. ➢ Pre kontrolný kód diaľkového ovládania jednotky MR-16SB2 sa nastavuje hodnota “000“. Ak sa jednotka MR-16SB2 nedá ovládať pomocou diaľkového ovládania televízora SAMSUNG, znovu zadajte kontrolný kód diaľkového ovládania. Kontrolný kód diaľkového ovládania nastavujte podľa časti „Nastavenie diaľkového ovládania“ v príručke televízora SAMSUNG. Predný panel Indikátor LED USB Keď je jednotka pripojená k počítaču pomocou kábla USB, indikátor svieti modrým svetlom. Indikátor LED pevného disku Počas prístupu na pevný disk pri prevádzke indikátor svieti modrým svetlom. Senzor diaľkového ovládania Diaľkové ovládanie namierte na tento bod na jednotke MR-16SB2. Tlačidlo POWER Zapnuté: červené svetlo Vypnuté: čierne Tlačidlo OUTPUT MODE Tlačidlo HOME Tlačidlo RETURN Tlačidlo ENTER Navigačné tlačidlá (///) Slovenčina – Helios2_MP 16SB2_s_Slk.indd 4 2007-08-29 ¿ÀÈÄ 5:37:30 Pripojenie ➢ Po pripojení externých zariadení skontrolujte, či ste zapli napájanie.

1) Pripojenie k rozhraniu HDMI

Zapojte kábel HDMI do konektora HDMI OUT jednotky MR-16SB2 a konektora HDMI IN na televízore. ➢ Tento produkt nepodporuje pripojenie rozdeľovača HDMI do portu HDMI. Slovenčina

Zapojte optický kábel do konektorov “DIGITAL AUDIO OUT (OPTICAL)” na jednotke MR-16SB2 a do vstupných digitálnych audiokonektorov na digitálnom audiosystéme. Po pripojení digitálneho audiosystému do terminálu “DIGITAL AUDIO OUT (OPTICAL)”: Úroveň hlasitosti nastavujte pomocou ovládania hlasitosti systému. Aktualizácia obsahu

1) Pripojenie pamäťového zariadenia USB

• Pamäťové zariadenie USB zapojte do hostiteľského portu USB pred zapnutím jednotky.
• V ponuke Home vyberte položku Copy.
• Vyberte súbor alebo priečinok, ktorý chcete kopírovať.
• Po zmene adresára sa vybratý zoznam nezachová.
• Po výbere položky Play Selected sa vybraté súbory kopírujú na pevný disk.
• Kým sa kopírovanie nedokončí, zabráňte nárazom na jednotku a neodpájajte napájanie.

2) Pripojenie k počítaču

Ak chcete kopírovať videosúbory z počítača, zapojte kábel USB do portu USB na jednotke MR-16SB2 a portu USB na počítači.

• Jednotka MR-16SB2 je kompatibilná len so systémom Windows XP. Keď pevný disk jednotky rozpozná počítač, môžete kopírovať alebo odstraňovať videosúbory na pevnom disku jednotky rovnakým spôsobom ako na počítači.
• komerčné obrázky (png) do priečinka “banner”. V opačnom prípade nebudete môcť prehrávať súbory typu banner pomocou jednotky MR-16SB2. Po skončení kopírovania alebo odstraňovania súborov sa odporúča bezpečne vybrať pevný disk jednotky. Slovenčina – 5 Helios2_MP 16SB2_s_Slk.indd 5 2007-08-29 ¿ÀÈÄ 8:01:40 Prehrávanie súborov 1 Stlačte tlačidlo HOME. Výsledok: Zobrazí sa hlavná ponuka. 2 Stlačením tlačidla alebo vyberte položku Movie alebo Photo, potom stlačte tlačidlo ENTER. Výsledok: Zobrazí sa zoznam filmov alebo fotografií. 3 Pomocou tlačidiel /// sa presuňte na súbor, ktorý chcete zobraziť, potom stlačte tlačidlo ENTER. Slovenčina 4 Ak chcete skončiť, stlačte tlačidlo HOME alebo RETURN. Nastavenie Video Out: Component/HDMI Môžete vybrať typ videovýstupu. Resolution: 480p 60Hz / 576p 50Hz / 720p 60Hz / 1080i 50Hz/ 1080i 60Hz / 1080p 60Hz Aspect Ratio: 16:9 / 4:3 Môžete vybrať veľkosť obrazovky zodpovedajúcu formátu obrazovky televízora. Digital Audio (On / Off) Môžete zapnúť a vypnúť digitálny audiovýstup. Keď je digitálny audiovýstup zapnutý, signál Dolby Digital sa odosiela optickým výstupom. Auto Start (On / Off) Keď je možnosť Auto Start On, jednotka MR-16SB2 automaticky prehrá prvý programový zoznam prehrávania videa. Ak je možnosť Off, po zapnutí jednotky sa zobrazí hlavná ponuka. Banner (On / Off) Ak je táto možnosť zapnutá, na pevnom disku sa vyhľadá priečinok záhlaví a záhlavia sa automaticky zobrazujú pri prehrávaní. HDD Format Pevný disk sa formátuje, odstránené údaje sa nedajú obnoviť. SW Update Aktivuje sa SW Upgrade, ak je do hostiteľského portu USB zapojené pamäťové zariadenie USB so systémovým softvérom. Slovenčina – Helios2_MP 16SB2_s_Slk.indd 6 2007-08-29 ¿ÀÈÄ 4:53:33 MR-16SB2 Uporabniška navodila Pred uporabo naprave natančno preberite ta priročnik in ga shranite za prihodnjo uporabo. Značilnosti
