INSTRUKCJA OBSŁUGI MR-16SB2 SAMSUNG

Specifikace Procesor

Accesorios • • • • •

Instrukcja obsługi Przed włączeniem urządzenia należy dokładnie zapoznać się z niniejszą instrukcją obsługi i zachować ją na przyszłość.

Wyjście 1080p 60Hz przez port HDMI

5 portów HDMI i 5 przewodów HDMI (jeden 3m, dwa 5m i dwa 7m)

Obsługa standardu SPDIF dla dźwięku kanałowego 5.1

Łatwa aktualizacja zawartości przez port USB Host i port USB Slave

Pokaz slajdów plików JPEG (w rozdzielczości do 1920 x 1080)

Płynne przemieszczanie banera ekranowego

Helios2_MP 16SB2_s_Pol.indd 1

2007-08-29 ¿ÀÈÄ 4:48:04

Ostrzeżenie! Ważne zasady bezpieczeństwa (Przed rozpoczęciem instalacji produktu należy zapoznać się z informacjami w sekcji odpowiadającej oznaczeniom na urządzeniu firmy Samsung).

Ten symbol oznacza wysokie napięcie w środku urządzenia. Dotykanie jakichkolwiek wewnętrznych części urządzenia jest niebezpieczne. Ten symbol oznacza, że do urządzenia dołączono dokumentację zawierającą ważne informacje na temat jego działania i konserwacji.

Włóż mocno wtyczkę przewodu zasilającego do gniazdka elektrycznego, aby uniknąć ryzyka pożaru. Nie używać uszkodzonego przewodu zasilającego, wtyczki przewodu zasilającego lub poluzowanego gniazdka elektrycznego. Istnieje ryzyko porażenia prądem lub wywołania pożaru. Nie wolno dotykać przewodu zasilającego wilgotnymi rękami z uwagi na ryzyko porażenia prądem elektrycznym. Nie podłączać więcej niż jednego urządzenia elektrycznego do jednego źródła zasilania. Może to spowodować ryzyko wywołania pożaru. Nie należy nadmiernie zginać lub ciągnąć za przewód zasilający, ani umieszczać na nim ciężkich przedmiotów. Może to spowodować ryzyko wywołania pożaru. Nie umieszczać świec, środków przeciw komarom lub papierosów na urządzeniu. Może to spowodować ryzyko wywołania pożaru. Nie umieszczać urządzenia na zbyt wąskiej półce lub szafce. Urządzenie nie powinno wystawać za krawędź półki lub szafki. Spadające urządzenie może spowodować obrażenia ciała lub doprowadzić do jego uszkodzenia. Nie umieszczać urządzenia w pobliżu urządzeń grzewczych. Istnieje ryzyko porażenia prądem lub wywołania pożaru. Nie umieszczać urządzenia w miejscu wystawionym na działanie benzyny, dymu, wilgoci (np. deszczu), kurzu oraz w samochodzie. Istnieje ryzyko porażenia prądem lub wywołania pożaru. Nie umieszczać urządzenia w miejscu o słabej wentylacji, na przykład na półce czy w szafce. Może to spowodować ryzyko wywołania pożaru. Nie umieszczać urządzenia na niestabilnym podłożu, mniejszym niż urządzenie. Dzieci mogą doprowadzić do upadku urządzenia i spowodowania obrażeń ciała. Przed przeniesieniem urządzenia należy sprawdzić, czy zasilanie jest wyłączone, a następnie odłączyć przewód zasilający od gniazdka. Należy również odłączyć antenę i przewody połączeniowe od innych urządzeń. W przypadku przenoszenia urządzenia z przewodem zasilającym podłączonym do źródła zasilania istnieje ryzyko porażenia prądem i wywołania pożaru. Gwarancja obejmuje jedynie elementy urządzenia firmy Samsung. Polski -

Helios2_MP 16SB2_s_Pol.indd 2

2007-08-29 ¿ÀÈÄ 4:48:04

Spis treści Dane techniczne 3 Akcesoria 3 Funkcje 4 Pilot 4 Panel przedni 4 Podłączanie 5 Aktualizacja zawartości 5 Odtwarzanie plików. 6 Ustawienia 6

Dane techniczne System

Prąd zmienny 100~240V (prąd stały 14V), 50~60Hz

Strumień transportowy MPEG2/H.264/VC-1

Komponentowe/HDMI Wyjście audio

Analogowe R+L/optyczne

USB 2.0 (Host i Slave)

Wymiary (szer. x wys. x głęb.)

Instrukcja obsługi Zasilacz Przewód zasilający (110V) Przewód zasilający (220V) Przewód USB

Przewód HDMI (jeden 3m, dwa 5m i dwa 7m)

Helios2_MP 16SB2_s_Pol.indd 3

2007-08-29 ¿ÀÈÄ 4:48:05

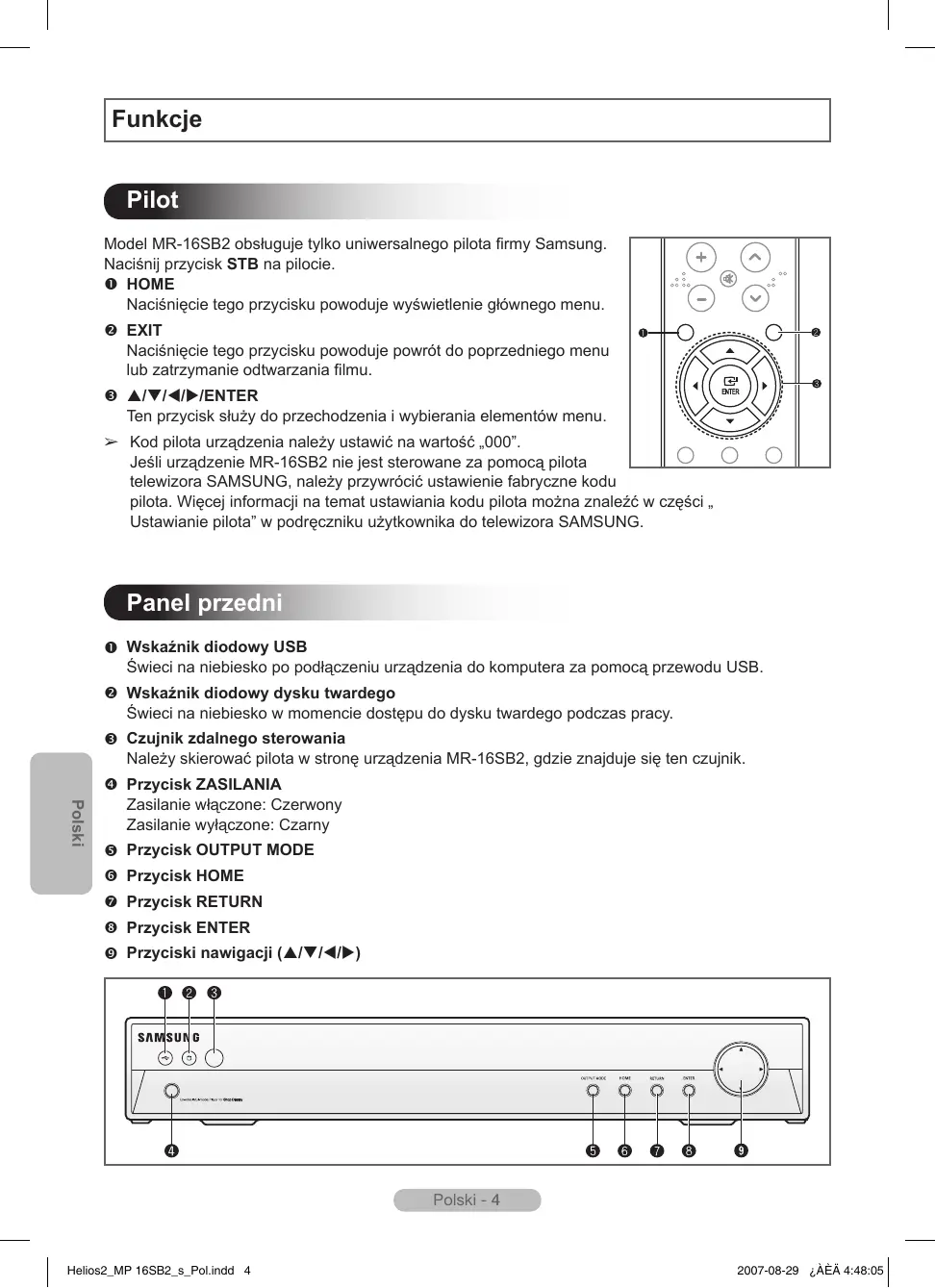

Funkcje Pilot Model MR-16SB2 obsługuje tylko uniwersalnego pilota firmy Samsung. Naciśnij przycisk STB na pilocie.  HOME Naciśnięcie tego przycisku powoduje wyświetlenie głównego menu.  EXIT Naciśnięcie tego przycisku powoduje powrót do poprzedniego menu lub zatrzymanie odtwarzania filmu.  ////ENTER Ten przycisk służy do przechodzenia i wybierania elementów menu. ➢ Kod pilota urządzenia należy ustawić na wartość „000”. Jeśli urządzenie MR-16SB2 nie jest sterowane za pomocą pilota telewizora SAMSUNG, należy przywrócić ustawienie fabryczne kodu pilota. Więcej informacji na temat ustawiania kodu pilota można znaleźć w części „ Ustawianie pilota” w podręczniku użytkownika do telewizora SAMSUNG.

Panel przedni  Wskaźnik diodowy USB Świeci na niebiesko po podłączeniu urządzenia do komputera za pomocą przewodu USB.  Wskaźnik diodowy dysku twardego Świeci na niebiesko w momencie dostępu do dysku twardego podczas pracy.  Czujnik zdalnego sterowania Należy skierować pilota w stronę urządzenia MR-16SB2, gdzie znajduje się ten czujnik. Polski

 Przycisk zasilania Zasilanie włączone: Czerwony Zasilanie wyłączone: Czarny  Przycisk OUTPUT MODE  Przycisk HOME  Przycisk RETURN  Przycisk ENTER  Przyciski nawigacji (///)

Helios2_MP 16SB2_s_Pol.indd 4

2007-08-29 ¿ÀÈÄ 4:48:05

Podłączanie ➢ Urządzenie należy włączyć po podłączeniu urządzeń zewnętrznych. 1) Podłączanie do gniazda HDMI Za pomocą przewodu HDMI połącz gniazdo HDMI OUT urządzenia MR-16SB2 z gniazdem HDMI IN telewizora. ➢ Ten produkt nie obsługuje połączenia rozgałęźnika HDMI z portem HDMI.

2) Podłączanie do gniazda komponentowego Za pomocą przewodów komponentowych połącz gniazda COMPONENT OUT urządzenia MR-16SB2 z gniazdami COMPONENT IN telewizora.  Po podłączeniu wszystkich przewodów podłącz urządzenie MR-16SB2 i telewizor do źródła zasilania.  Upewnij się, że kolorowe złącza zostały dopasowane do odpowiednich gniazd. 3) Podłączanie do gniazda optycznego Za pomocą przewodu optycznego połącz gniazda “DIGITAL AUDIO OUT (OPTICAL)” urządzenia MR-16SB2 z gniazdami cyfrowego wejścia audio w cyfrowym systemie audio. Po podłączeniu cyfrowego systemu audio do gniazda “DIGITAL AUDIO OUT (OPTICAL)”: Wyreguluj poziom głośności za pomocą ustawień głośności systemu.

Aktualizacja zawartości

1) Podłączanie urządzenia pamięci USB • Przed włączeniem zasilania podłącz urządzenie pamięci USB do gniazda USB Host. • Wybierz Copy w Home menu. • Wybierz plik lub folder, który chcesz skopiować. * Wybrana lista zostaje usunięta po zmianie katalogu. • Po wybraniu opcji Play Selected wybrane pliki są kopiowane na dysk twardy. * Nie potrząsaj urządzeniem ani nie odłączaj przewodu zasilającego aż do zakończenia kopiowania. 2) Podłączanie do komputera •

Za pomocą przewodu USB połącz gniazda USB urządzenia MR-16SB2 z gniazdem USB komputera, aby kopiować pliki wideo z komputera. * Urządzenie MR-16SB2 jest zgodne tylko z systemem Windows XP. Po zidentyfikowaniu dysku twardego urządzenia w komputerze można kopiować lub usuwać pliki wideo z dysku twardego urządzenia w taki sam sposób, jak na komputerze. * reklamy (png) są umieszczane w folderze „banner”. W przeciwnym razie nie można otwierać banerów za pomocą urządzenia MR-16SB2. Po skopiowaniu lub usunięciu plików należy bezpiecznie wyjąć dysk twardy urządzenia. Polski - 5

Helios2_MP 16SB2_s_Pol.indd 5

2007-08-29 ¿ÀÈÄ 7:37:10

Odtwarzanie plików 1 Naciśnij przycisk HOME. Wynik: Nastąpi wyświetlenie głównego menu. 2 Naciśnij przycisk  lub , aby wybrać opcję Movie lub Photo, a następnie naciśnij przycisk ENTER. Wynik: Nastąpi wyświetlenie listy filmów lub zdjęć. 3 Za pomocą przycisków /// przejdź do pliku, który chcesz otworzyć, a następnie naciśnij przycisk ENTER. 4 Aby wyjść, naciśnij przycisk HOME lub RETURN.

 Video Out: Component/HDMI Umożliwia wybranie wyjścia wideo.  Resolution: 480p 60Hz / 576p 50Hz / 720p 60Hz / 1080i 50Hz / 1080i 60Hz / 1080p 60Hz  Aspect Ratio: 16:9 / 4:3 Umożliwia wybranie rozmiaru obrazu w celu dopasowania formatu ekranu telewizora.  Digital Audio (On / Off) Włączanie i wyłączanie cyfrowego wyjścia audio. Po włączeniu tej opcji nieprzetworzony sygnał Dolby Digital będzie przesyłany z wyjścia optycznego.  Auto Start (On / Off) Po włączeniu tej opcji pierwsza zaprogramowana lista wideo będzie Auto Start. Jeśli urządzenie jest włączone, po wyłączeniu tej opcji następuje wyświetlenie głównego menu.  Banner (On / Off) Po włączeniu następuje wyszukanie folderu „banner” na dysku twardym, a baner jest wyświetlany automatycznie podczas odtwarzania.  HDD Format Po sformatowaniu dysku twardego nie można przywrócić usuniętych danych.  SW Update Aktualizacja oprogramowania następuje po podłączeniu urządzenia pamięci USB z oprogramowaniem systemowym do portu USB Host.
