사용 설명서 MR-16SB2 SAMSUNG

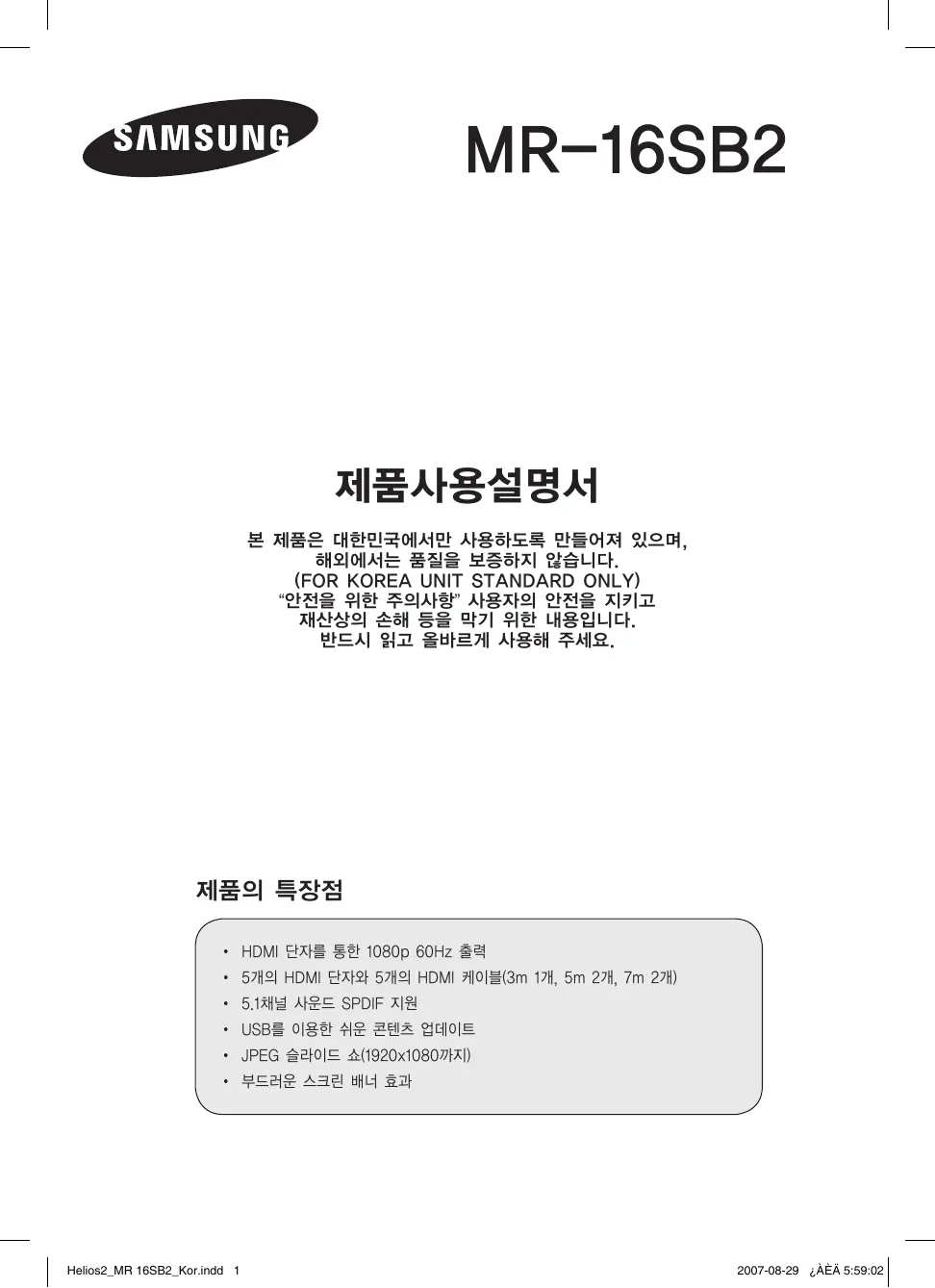

제품사용설명서 본 제품은 대한민국에서만 사용하도록 만들어져 있으며, 해외에서는 품질을 보증하지 않습니다. (FOR KOREA UNIT STANDARD ONLY) “안전을 위한 주의사항” 사용자의 안전을 지키고 재산상의 손해 등을 막기 위한 내용입니다. 반드시 읽고 올바르게 사용해 주세요.

제품의 특장점 • HDMI 단자를 통한 1080p 60Hz 출력 • 5개의 HDMI 단자와 5개의 HDMI 케이블(3m 1개, 5m 2개, 7m 2개) • 5.1채널 사운드 SPDIF 지원 • USB를 이용한 쉬운 콘텐츠 업데이트 • JPEG 슬라이드 쇼(1920x1080까지) • 부드러운 스크린 배너 효과

Helios2_MR 16SB2_Kor.indd 1

2007-08-29 ¿ÀÈÄ 5:59:02

• 화재의 위험이 있으니 전원 플러그를 단단히 고정시키세요. • 손상된 전원코드, 플러그, 헐거운 콘센트는 사용하지 마세요. 화재, 감전의 원인이 됩니다. • 전원 플러그를 뽑을 때나 끼울 때 젖은 손으로 만지지 마세요. 감전의 위험이 있습니다. • 하나의 콘센트에 여러 제품을 동시에 사용하지 마세요. 화재의 원인이 됩니다. • 전원코드를 무리하게 구부리거나 잡아당기거나 무거운 물건에 눌리지 않도록 하세요. 화재의 원인이 됩니다. • 제품 위에 양초, 모기향, 담배를 올려두지 마세요. 화재의 원인이 됩니다. • 장식장 또는 선반 위에 설치할 때는 제품 밑면 앞쪽 끝 부분이 밖으로 나오지 않게 하세요. 무게중심 불균형으로 떨어져 사람이 다치거나 제품 고장의 원인이 됩니다. • 화기 및 난로와 같은 뜨거운 물건 가까이 놓지 마세요. 화재, 감전의 원인이 됩니다. • 먼지, 습기, 기름, 연기가 많은 곳, 물(빗물)이 튀는 곳, 차량에는 설치하지 마세요. 화재, 감전의 위험이 있습니다. • 책장이나 벽장 등 통풍이 나쁜 좁은 공간에 설치하지 마세요. 화재의 위험이 있습니다. • 제품보다 작은 장식장 등 불안정한 장소에 설치하지 마세요. 어린이가 놀다가 건드리면 떨어져 어린이가 다칠 수 있습니다. • 제품을 옮기기 전에 반드시 전원 스위치를 끄고, 전원플러그를 콘센트에서 뽑으세요. 다른 장치와 연결된 경우 연결 케이블을 분리하세요. 전원코드를 콘센트에 꽂은 상태로 제품을 옮길 경우 화재, 감전의 위험이 있습니다. • 본 제품은 당사에서 제공한 콘텐츠만을 보장합니다.

A 급 기기 ( 업무용 정보통신기기 ) 이 기기는 업무용으로 전자파 적합등록을 한 기기이오니 판매자 또는 사용자는 이점을 주의 하시길 바라며 , 만약 잘못 판매 또는 구입하였을 때에는 가정용으로 교환하시길 바랍니다 . 한국어

사용설명서 전원공급기 전원선(110V) 전원선(220V) USB 케이블

2007-08-29 ¿ÀÈÄ 5:59:03

제품 확인 리모컨 삼성 통합 리모컨으로 MR-16SB2를 조작할 수 있습니다. 리모컨의 STB 버튼을 누르세요. 1 HOME 메인 메뉴가 나타납니다. 2 EXIT 이전 메뉴로 돌아가거나 재생을 종료할 때 누르세요. 3 ////ENTER 메뉴를 이동하거나 선택할 때 누르세요. ➢ 본 MR-16SB2의 리모컨 설정코드는 “000”입니다. 보유하고 있는 삼성 TV의 리모컨으로 MR-16SB2가 동작하지 않을 경우 리모컨 코드를 다시 설정하세요. 설정 방법은 삼성 TV 제품사용설명서의 “리모컨으로 타기기 설정하기” 편을 참조하세요.

앞면 1 USB 표시등 USB 케이블로 PC와 연결되어 있을 때 청색으로 켜집니다. 2 HDD 표시등 동작 중 HDD에 접속할 때 청색으로 켜집니다. 3 리모컨 수신부 리모컨으로 리모컨 수신부를 향하여 조작하세요. 4 POWER 버튼 켜짐: 적색으로 켜집니다. 꺼짐: 켜지지 않습니다. 5 OUTPUT MODE 버튼 6 HOME 버튼 7 RETURN 버튼 8 ENTER 버튼 9 이동 버튼 (///) 한국어 한국어 - 4

Helios2_MR 16SB2_Kor.indd 4

2007-08-29 ¿ÀÈÄ 5:59:04

외부기기 연결 ➢ 반드시 외부기기를 연결한 후 전원을 켜세요. 1) HDMI 연결하기 MR-16SB2의 HDMI 출력 단자와 TV의 HDMI 입력단자를 HDMI선으로 연결하세요. ➢ 본 제품은 HDMI 단자에 HDMI 분배기 연결을 지원하지 않습니다.

2) 컴포넌트 연결하기 MR-16SB2의 컴포넌트 출력 단자와 TV의 컴포넌트 입력단자를 컴포넌트선으로 연결하세요.  연결을 완료한 후 전원을 켜세요. ◆ 연결선과 단자의 색을 일치하여 연결하세요. 3) 옵티칼 연결하기 MR-16SB2의 디지털 오디오 출력 (옵티칼) 단자와 디지털 오디오 시스템의 디지털 오디오 입력단자를 옵티칼선으로 연결하세요. 디지털 오디오 시스템이 디지털 오디오 출력(옵티칼) 단자에 연결되어 있으면 디지털 오디오 시스템에서 음량을 조절하세요.

콘텐츠 업데이트 1) USB 메모리 장치 연결하기 • 전원을 켜기 전에 USB 메모리 장치를 USB 단자에 연결하세요. • 메인 메뉴에서 COPY를 선택하세요. • 복사할 파일 또는 폴더를 선택하세요. * 디렉토리가 변경되면 선택한 목록이 유지되지 않습니다. • Play Selected를 선택하면 선택한 파일이 HDD로 복사됩니다. * 복사가 완료될 때까지 제품에 충격을 피하고 전원 코드를 빼지 마세요. 2) PC 연결하기

* MR-16SB2는 Windows XP에서만 사용할 수 있습니다.

• PC의 비디오 파일을 복사하려면 MR-16SB2의 USB 단자와 PC의 USB 단자를 USB 케이블로 연결하세요. • MR-16SB2의 HDD를 PC에서 인식한 경우, PC에서와 같은 방법으로 MR-16SB2 HDD의 비디오 파일을 복사 또는 삭제할 수 있습니다. * 상업용 이미지(png)는 “banner” 폴더에 복사하세요. 그렇지 않으면 MR-16SB2에서 배너 파일을 재생할 수 없습니다. • 파일 복사 및 삭제 후, PC에서 MR-16SB2를 안전하게 제거하세요.

Helios2_MR 16SB2_Kor.indd 5

콘텐츠 재생 1 HOME 버튼을 누르세요. 결과: 메인 메뉴가 나타납니다. 2 / 버튼을 눌러 동영상 또는 사진을 선택한 다음, ENTER 버튼을 누르세요. 결과: 동영상 또는 사진 목록이 나타납니다. 3 /// 버튼을 눌러 재생할 파일로 이동한 다음, ENTER 버튼을 누르세요. 4 종료하려면 HOME 또는 RETURN 버튼을 누르세요.

 Video Out: Component/HDMI 비디오 출력을 선택할 수 있습니다.  Resolution: 480p 60Hz / 576p 50Hz / 720p 60Hz / 1080i 50Hz/1080i 60Hz / 1080p 60Hz  Aspect Ratio: 16:9 / 4:3 TV 화면 크기에 맞게 화면 크기를 조절할 수 있습니다.  Digital Audio (On / Off) 디지털 오디오 출력을 켜거나 끌 수 있습니다. 켜져 있으면 돌비 디지털 신호가 옵티칼 출력으로 전송됩니다.  Auto Start (On / Off) 자동 시작이 켜짐으로 설정되어 있으면 MR-16SB2의 첫 번째 동영상 목록부터 재생됩니다. 꺼짐으로 설정되어 있으면 전원이 켜지며 홈 메뉴가 나타납니다.  Banner (On / Off) 배너가 켜짐으로 설정되어 있으면 재생 중 배너가 자동으로 실행됩니다.  HDD Format HDD를 포맷하면 삭제된 데이터를 복구할 수 없습니다.  SW Update USB 메모리 장치에 소프트웨어 업데이트 파일을 저장한 다음, MR-16SB2의 USB 단자에 USB 메모리 장치를 연결하면 소프트웨어 업데이트가 실행됩니다.
