GEBRUIKSAANWIJZING MR-16SB2 SAMSUNG

Gebruikershandleiding Voordat u het toestel in gebruik neemt, dient u deze handleiding zorgvuldig door te lezen en bewaar deze voor later gebruik.

Functies • 1080p 60Hz uitvoer via HDMI-poort • 5 HDMI-poorten met 5 HDMI-kabels (3 m 1 ea, 5 m 2 ea, 7 m 2 ea) • SPDIF-ondersteuning voor 5.1ch geluid • Eenvoudige inhoudelijke update via USB-slave en USB-host • JPEG-diavoorstelling (tot 1920x1080) • Soepel bewegende schermbalk

Helios2_MP 16SB2_s_Dut.indd 1

2007-08-29 ¿ÀÈÄ 4:45:39

Waarschuwing! Belangrijke veiligheidsvoorschriften (Lees het betreffende gedeelte dat overeenkomt met de markering op uw Samsung-apparaat voor u het apparaat gaat installeren.)

LET OP NIET OPENEN, KANS OP ELEKTRISCHE SCHOKKEN LET OP: VERWIJDER DE BEHUIZING (OF ACHTERZIJDE) NIET, DIT OM ELEKTRISCHE SCHOKKEN TE VOORKOMEN.

DIT APPARAAT BEVAT GEEN ONDERDELEN DIE DE GEBRUIKER ZELF KAN REPAREREN. LAAT ONDERHOUD UITVOEREN DOOR BEVOEGD PERSONEEL Dit symbool geeft aan dat de spanning binnenin het apparaat hoog is. Ieder contact met onderdelen binnenin het product is gevaarlijk. Dit symbool geeft aan dat er belangrijke informatie over het gebruik en onderhoud is meegeleverd met dit product.

• Plaats de stekker stevig in het stopcontact om brandgevaar te voorkomen. Nederlands

• Gebruik geen netsnoer of stekker met beschadigingen, of een los stopcontact. Anders bestaat het gevaar op elektrische schok. • Raak het netsnoer niet aan met natte handen, anders bestaat het risico op elektrische schok. • Sluit niet meer dan één elektrisch apparaat aan op een enkel stopcontact. Dit kan brand veroorzaken. • Buig het netsnoer niet te veel, trek er niet aan en plaats er geen zwarte objecten op. Dit kan brand veroorzaken. • Plaats geen kaarsen, insectenwerende middelen of sigaretten op het apparaat. Dit kan brand veroorzaken. • Plaats het apparaat niet op een plank of in een kast waar de voorkant uitsteekt. Wanneer het apparaat valt kan dit letsel veroorzaken of het apparaat beschadigen. • Houd het apparaat uit de buurt van warmtebronnen. Anders bestaat het gevaar op elektrische schok of brand. • Plaats het apparaat niet op een plaats waar het apparaat blootstaat aan olie, rook, water (zoals regen), stof of vocht, of in een voertuig. Anders bestaat het gevaar op elektrische schok of brand. • Plaats het apparaat niet op een slecht-geventileerde plaats zoals op een boekenplank of in een kast. Dit kan brand veroorzaken. • Plaats het apparaat niet op een instabiele plaats zoals een standaard die kleiner is dan het apparaat zelf. Spelende kinderen kunnen tegen het apparaat stoten waardoor deze kan vallen. Dit kan letsel veroorzaken. • Voor u het apparaat verplaatst, moet u het apparaat uitschakelen en de stekker uit het stopcontact halen. Zorg daarnaast dat u de antenne en de verbindingskabels van andere apparaten loskoppelt voor u het apparaat verplaatst. Als u het apparaat verplaatst zonder de stekker uit het stopcontact te halen, kan dit elektrische schokken of brand veroorzaken. • De garantie op dit apparaat geldt alleen voor onderdelen die door Samsung zijn geleverd. Nederlands -

Helios2_MP 16SB2_s_Dut.indd 2

2007-08-29 ¿ÀÈÄ 4:45:39

Inhoud Specificaties 3 Accessoires 3 Functies 4 Afstandsbediening 4 Frontpaneel 4 Aansluiten 5 Inhoud bijwerken 5 Bestanden afspelen 6 Instellingen 6

2007-08-29 ¿ÀÈÄ 4:45:40

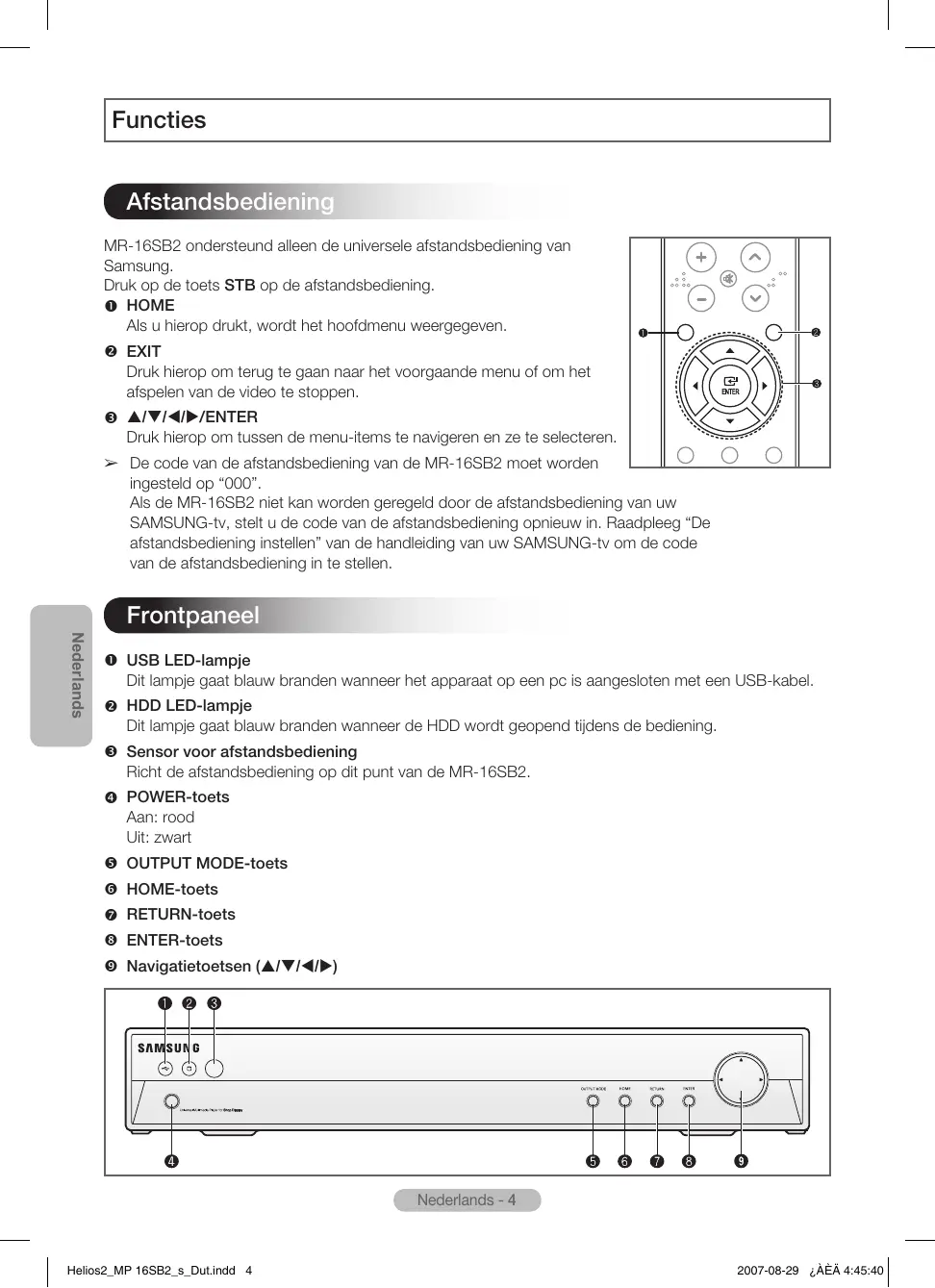

Functies Afstandsbediening MR-16SB2 ondersteund alleen de universele afstandsbediening van Samsung. Druk op de toets STB op de afstandsbediening.  HOME Als u hierop drukt, wordt het hoofdmenu weergegeven.  EXIT Druk hierop om terug te gaan naar het voorgaande menu of om het afspelen van de video te stoppen.  ////ENTER Druk hierop om tussen de menu-items te navigeren en ze te selecteren. ➢ De code van de afstandsbediening van de MR-16SB2 moet worden ingesteld op “000”. Als de MR-16SB2 niet kan worden geregeld door de afstandsbediening van uw SAMSUNG-tv, stelt u de code van de afstandsbediening opnieuw in. Raadpleeg “De afstandsbediening instellen” van de handleiding van uw SAMSUNG-tv om de code van de afstandsbediening in te stellen.

Frontpaneel Nederlands

 USB LED-lampje Dit lampje gaat blauw branden wanneer het apparaat op een pc is aangesloten met een USB-kabel.  HDD LED-lampje Dit lampje gaat blauw branden wanneer de HDD wordt geopend tijdens de bediening.  Sensor voor afstandsbediening Richt de afstandsbediening op dit punt van de MR-16SB2.  POWER-toets Aan: rood Uit: zwart  OUTPUT MODE-toets  HOME-toets  RETURN-toets  ENTER-toets  Navigatietoetsen (///)

Helios2_MP 16SB2_s_Dut.indd 4

2007-08-29 ¿ÀÈÄ 4:45:40

Aansluiten ➢ Schakel het apparaat in nadat u de externe apparaten hebt aangesloten. 1) Aansluiten op de HDMI Sluit de HDMI-kabel aan tussen de HDMI OUT-aansluiting op de MR-16SB2 een de HDMI IN-aansluiting op de tv. ➢ U kunt op dit product geen HDMI-splitter op de HDMI-poort aansluiten. ) Aansluiten op de Component Sluit de componentkabels aan op de COMPONENT OUTaansluitingen van de MR-16SB2 en de COMPONENT INaansluitingen van de tv.  Schakel de MR-16SB2 en de tv in nadat u alle verbindingen hebt gelegd.  Zorg ervoor dat u elke kabel aansluit op het aansluitpunt met dezelfde kleur. ) Aansluiten op de Optical Sluit een Optische kabel aan op de “DIGITAL AUDIO OUT (OPTICAL)” -aansluitingen op de MR-16SB2 en de digitale audio-ingangen van het digitale audiosysteem. Wanneer een digitaal audiosysteem is aangesloten op de “DIGITAL AUDIO OUT (OPTICAL)”-aansluiting: Pas het volumeniveauaan met de afstandsbediening van het systeem.

1) Aansluiten op een USB-geheugenapparaat • Sluit een USB-geheugenapparaat aan op de USB-host voor u het apparaat inschakeld. • Selecteer Copy in het menu Home. • Selecteer het bestand dat of de map die moet worden gekopieerd. * De geselecteerde lijst wordt niet behouden wanneer de directory wordt gewijzigd. • De geselecteerde bestanden worden naar de HDD gekopieerd wanneer Play Selected wordt geselecteerd. * Schud het apparaat niet en haal de stekker niet uit het stopcontact voor het kopiëren is voltooid.

) Aansluiten op een PC • Sluit de USB-kabel aan op de USB-aansluiting op de MR-16SB2 en de USB-aansluiting op de pc om de videobestanden vanaf uw pc te kopiëren. * MR-16SB2 is alleen compatibel met Windows XP. • Wanneer de HDD van het apparaat wordt herkend op uw pc, kunt u de videobestanden in de HDD van het apparaat kopiëren of verwijderen op dezelfde manier als op de pc. * commerciële afbeeldingen (png) in de map “banner”. Anders kunt u de balkbestanden niet afspelen met MR-16SB2. • Wanneer u klaar bent met het kopiëren of verwijderen van de bestanden, kunt u de HDD van het apparaat veilig verwijderen. Nederlands - 5

Helios2_MP 16SB2_s_Dut.indd 5

2007-08-29 ¿ÀÈÄ 4:45:43

Bestanden afspelen 1 Druk op de toets MENU. Resultaat: Het hoofdmenu wordt weergegeven. 2 Druk op de toets  of  om Movie of Photo te selecteren en druk op de toets ENTER. Resultaat: De film- of fotolijst wordt weergegeven. 3 Druk op de toets /// om naar het af te spelen bestand te gaan en druk op de toets ENTER. 4 Druk op de toets HOME of RETURN om het menu te verlaten.

Instellingen Nederlands

 Video Out: Component/HDMI U kunt de video-uitvoer selecteren.  Resolution: 480p 60Hz / 576p 50Hz / 720p 60Hz / 1080i 50Hz / 1080i 60Hz / 1080p 60Hz  Aspect Ratio: 16:9 / 4:3 U kunt een beeldformaat kiezen dat past bij het formaat van uw tvscherm.  Digital Audio (On / Off) U kunt de digitale audiouitvoer in- of uitschakelen. Wanneer dit is ingeschakeld, wordt het grove Dolby Digital-signaal verzonden via optische uitvoer.  Auto Start (On / Off) Als Auto Start is ingesteld op On, speelt de MR-16SB2 automatisch de eerste geprogrammeerde videoafspeellijst af. Als dit Off staat, wordt het hoofdmenu weergegeven wanneer het apparaat wordt ingeschakeld.  Banner (On / Off) Als deze optie is ingeschakeld, wordt de map banner (balk) doorzocht op HDD en wordt de balk automatisch weergegeven tijdens het afspelen.  HDD Format Als HDD wordt geformatteerd, kunnen de verwijderde gegevens niet worden hersteld.  SW Update SW Update wordt ingeschakeld wanneer een USB-geheugenapparaat met systeemsoftware wordt aangesloten op de USB-host. Nederlands -
