MODE D'EMPLOI MR-16SB2 SAMSUNG

Manuel d’utilisation Avant de faire fonctionner l’appareil, lisez attentivement ce manuel et conservez-le en vue d’une utilisation ultérieure.

• Sortie 1080p 60Hz via port HDMI • 5 ports HDMI avec 5 câbles HDMI (3m 1ea, 5m 2ea, 7m 2ea) • Support S/PDIF pour son 5.1 canaux • Mise à jour aisée du contenu via esclave et hôte USB • Diaporama JPEG (jusqu’à 1920 x 1080) • Déplacement fluide de la bannière d’écran

Avertissement ! Consignes de sécurité importantes

(Avant toute installation de votre produit Samsung, veuillez lire les sections correspondant aux inscriptions qui figurent sur ce dernier.)

Ce symbole indique qu’une tension

élevée est présente à l’intérieur de l’ appareil. Tout contact avec une pièce située à l’intérieur de cet appareil est dangereux. Ce symbole vous prévient qu’une documentation importante relative au fonctionnement et à l’entretien est fournie avec le produit.

• Pour écarter tout risque d’incendie, insérez fermement la fiche d’alimentation dans la prise murale.

• N’utilisez pas de fiche, de cordon ou de prise d’alimentation endommagé. Cela pourrait provoquer une décharge électrique, voire un incendie. • Pour éviter tout risque d’électrocution, ne touchez pas la fiche d’alimentation lorsque vos mains sont mouillées. • Ne branchez pas plusieurs appareils électriques sur une seule prise de courant. Cela pourrait provoquer un incendie. • Evitez de tirer sur le cordon d’alimentation ou de le plier de manière excessive, ou encore de déposer des objets lourds sur celui-ci. Cela pourrait provoquer un incendie. • Ne déposez pas de bougies, d’insectifuge ou de cigarettes sur l’appareil. Cela pourrait provoquer un incendie. • Si vous installez l’appareil sur une armoire ou une étagère, évitez que l’extrémité avant de l’appareil ne dépasse du bord de l’armoire ou de l’étagère. En tombant, l’appareil risquerait en effet de s’abîmer, voire de blesser quelqu’un. • Maintenez l’appareil à distance de tout dispositif de chauffage. Cela pourrait provoquer une décharge électrique, voire un incendie. • N’installez pas l’appareil dans un endroit exposé à l’huile, à la fumée, à l’eau (gouttes de pluie, par exemple), à la poussière, à l’humidité ou encore dans un véhicule. Cela pourrait en effet provoquer une décharge électrique, voire un incendie. • N’installez pas l’appareil dans un endroit mal ventilé, tel qu’une bibliothèque ou un placard. Cela pourrait provoquer un incendie. • N’installez pas l’appareil sur un support instable, tel qu’un socle de taille inférieure à l’appareil. En jouant, des enfants pourraient en effet faire tomber l’appareil et, par conséquent, se blesser. • Veillez à mettre l’appareil hors tension et à débrancher le cordon d’alimentation de la prise de courant avant de le déplacer. Veillez, en outre, à débrancher les câbles aériens et de connexion des autres appareils. Déplacer l’appareil alors que le cordon d’alimentation est connecté à la prise murale risque en effet de provoquer une décharge électrique et un incendie. • Cet appareil est garanti uniquement pour le contenu fourni par Samsung. Français -

USB 2.0 (hôte et esclave)

Manuel d’utilisation Adaptateur Cordon d’alimentation (110V) Cordon d’alimentation (220V)

Câble USB Caractéristiques

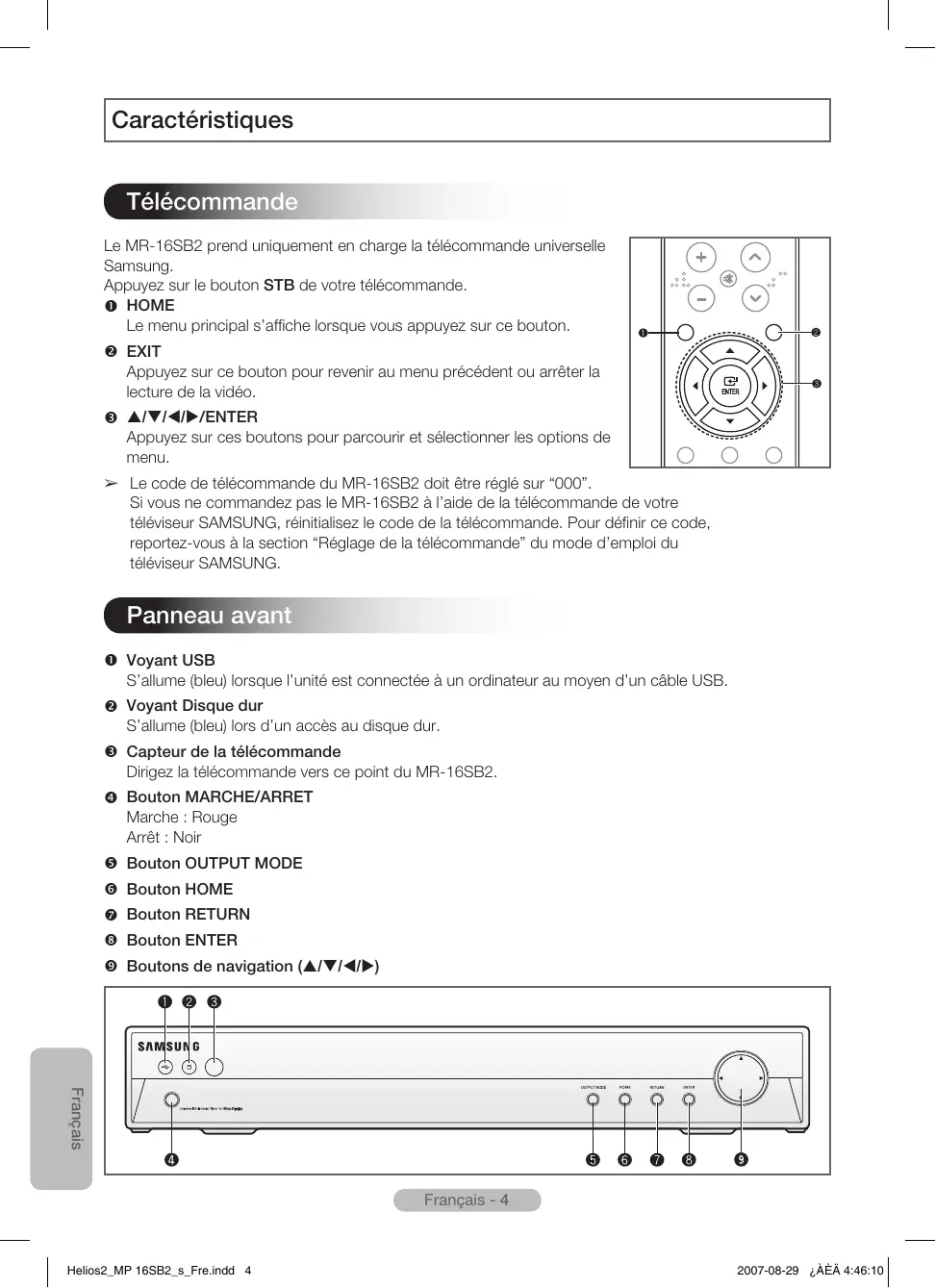

Télécommande Le MR-16SB2 prend uniquement en charge la télécommande universelle Samsung. Appuyez sur le bouton STB de votre télécommande.  HOME Le menu principal s’affiche lorsque vous appuyez sur ce bouton.  EXIT Appuyez sur ce bouton pour revenir au menu précédent ou arrêter la lecture de la vidéo.  ////ENTER Appuyez sur ces boutons pour parcourir et sélectionner les options de menu. ➢ Le code de télécommande du MR-16SB2 doit être réglé sur “000”. Si vous ne commandez pas le MR-16SB2 à l’aide de la télécommande de votre téléviseur SAMSUNG, réinitialisez le code de la télécommande. Pour définir ce code, reportez-vous à la section “Réglage de la télécommande” du mode d’emploi du téléviseur SAMSUNG.

 Voyant USB S’allume (bleu) lorsque l’unité est connectée à un ordinateur au moyen d’un câble USB.  Voyant Disque dur S’allume (bleu) lors d’un accès au disque dur.  Capteur de la télécommande Dirigez la télécommande vers ce point du MR-16SB2.  Bouton MARCHE/ARRET Marche : Rouge Arrêt : Noir  Bouton OUTPUT MODE  Bouton HOME  Bouton RETURN  Bouton ENTER  Boutons de navigation (///)

➢ Veillez à mettre l’appareil sous tension après avoir connecté les périphériques externes. 1) Connexion au port HDMI Connectez le câble HDMI entre la prise HDMI OUT du MR-16SB2 et la prise HDMI IN du téléviseur. ➢ Ce produit ne prend pas en charge la connexion d’un séparateur HDMI au port HDMI. ) Connexion à l’entrée Composante Connectez les câbles Composante entre les prises COMPONENT OUT du MR-16SB2 et les prises COMPONENT IN du téléviseur.  Mettez le MR-16SB2 et le téléviseur sous tension après avoir établi toutes les connexions.  Veillez à ce que les couleurs des bornes correspondent à celles des fiches des câbles. ) Connexion au port optique Connectez un câble optique entre les prises “DIGITAL AUDIO OUT (OPTICAL)” du MR-16SB2 et les prises Entrée audio numérique du système audio numérique. Lorsqu’un système audio numérique est connecté à la borne “DIGITAL AUDIO OUT (OPTICAL)” : réglez le volume à l’aide de la commande de volume du système.

Mise à jour du contenu

1) Connexion à une unité de stockage USB • Connectez une unité de stockage USB à l’hôte USB avant la mise sous tension. • Sélectionnez l’option Copy dans le menu Home. • Sélectionnez le fichier ou dossier à copier. * La liste sélectionnée n’est pas conservée lors du changement de répertoire. • Les fichiers sélectionnés sont copiés sur le disque dur lorsque vous appuyez sur Play Selected. * Evitez tout choc avec l’unité et ne débranchez pas le cordon d’alimentation tant que la copie n’ est pas terminée. ) Connexion à un ordinateur • Connectez le câble USB entre la prise USB du MR-16SB2 et la prise USB de l’ordinateur pour copier les fichiers vidéo stockés sur l’ordinateur.

* Le MR-16SB2 est compatible uniquement avec Windows XP.

• Une fois le disque dur de l’appareil identifié sur votre ordinateur, vous pouvez copier ou supprimer les fichiers vidéo qui y sont stockés en procédant comme vous le feriez sur votre ordinateur. * Images commerciales (png) dans le dossier “banner”. Dans le cas contraire, vous ne pourrez pas lire les fichiers de bannière à l’aide du MR-16SB2. • Après avoir copié ou supprimé les fichiers, il est conseillé de retirer le disque dur de l’appareil en toute sécurité (selon la procédure Windows). Français - 5

1 Appuyez sur le bouton HOME. Résultat : le menu principal s’affiche. 2 Appuyez sur le bouton  ou  pour sélectionner Movie ou Photo, puis appuyez sur le bouton ENTER. Résultat : la liste des films ou des photos s’affiche. 3 Appuyez sur le bouton /// pour déplacer le fichier à lire, puis appuyez sur ENTER. 4. Appuyez sur le bouton HOME ou RETURN pour quitter le menu.

 Video Out: Component/HDMI Permet de sélectionner la sortie vidéo.

 Resolution: 480p 60Hz / 576p 50Hz / 720p 60Hz / 1080i 50Hz / 1080i 60Hz / 1080p 60Hz  Aspect Ratio: 16:9 / 4:3 Vous pouvez choisir la taille d’écran correspondant au format d’ écran de votre téléviseur.  Digital Audio (On / Off) Vous pouvez activer ou désactiver la sortie audio numérique. Lorsque cette option est activée, le signal Dolby Digital brut est envoyé vers la sortie optique.  Auto Start (On / Off) Si cette option est définie sur On, le MR-16SB2 lit automatiquement la première vidéo programmée dans la liste de lecture . Dans le cas contraire, le menu principal est affiché lorsque l’appareil est mis sous tension.  Banner (On / Off) Si cette option est activée, le dossier des bannières est recherché sur le disque dur et la bannière est exécutée automatiquement en cours de lecture.  HDD Format Si le disque dur est formaté, les données supprimées ne peuvent pas être récupérées.  SW Update La mise à jour du logiciel est activée si une unité de stockage USB avec logiciel système est connectée à l’ hôte USB. Français -
