用户手册 MR-16SB2 SAMSUNG

• 通过 HDMI 端口实现 1080p 60Hz 输出
• 5 HDMI 端口和 5 HDMI 电缆（3m 1ea、5m 2ea、7m 2ea）
• 易于通过 USB 从接口和 USB 主接口更新内容
• JPEG 幻灯片显示（高达 1920x1080）

（尝试安装本产品前，请阅读与 Samsung 产品上标记的内容相对应的相应章节。）

此符号表示机内存在高压。 以任何方 式接触本产品的任何内部部件十分危

注意事项 : 为减少电击危险，切勿拆开机盖（或 后盖）。机身内部无用户可维修的部件。所有维 修需求助具有资质的人员。 此符号警告您有关本产品所包含的操 作和维护方面的重要内容。

• 将电源插头牢牢插入壁装插座，以避免发生火灾危险。
• 切勿使用损坏的电源线、电源插头或松动的插座。存在电击或火灾危险。
• 不要将一台以上的电气设备连接到一个单独的电源插座。可能会有火灾危险。
• 不要过度弯曲或拖拽电源线，而且不要在电源线上放置重物。可能会有火灾危险。
• 不要在本产品上放置蜡烛、驱蚊片或香烟。可能会有火灾危险。
• 不要将本产品安装在支架或机柜上，从而使本产品的前端伸出支架或机柜。产品掉落可能会导致人

• 保持本产品远离任何发热设备。可能存在电击或火灾危险。
• 不要将本产品安装在受油、烟、水（例如雨滴）、灰尘或潮湿影响的地方，或者安装在车辆中。存在

• 不要将本产品安装在通风很差的地方，例如书架或橱柜。可能会有火灾危险。
• 不要安装在不稳定的地方，例如小于本产品的支架。孩子玩耍可能会导致产品掉落，而且可能导致

• 移动本产品前，请确保关闭电源并从壁装插座断开电源线连接。此外，在移动本产品前，确保从其 它设备断开天线和连接电缆。 如果在电源线连接至壁装插座的情况下移动本产品，可能会有电击和

• 本产品仅对由 Samsung 提供的内容作出保证。

• HDMI 电缆（3m 1ea、5m 2ea、7m 2ea）

电源线 (110V) 电源线 (220V) USB 电缆

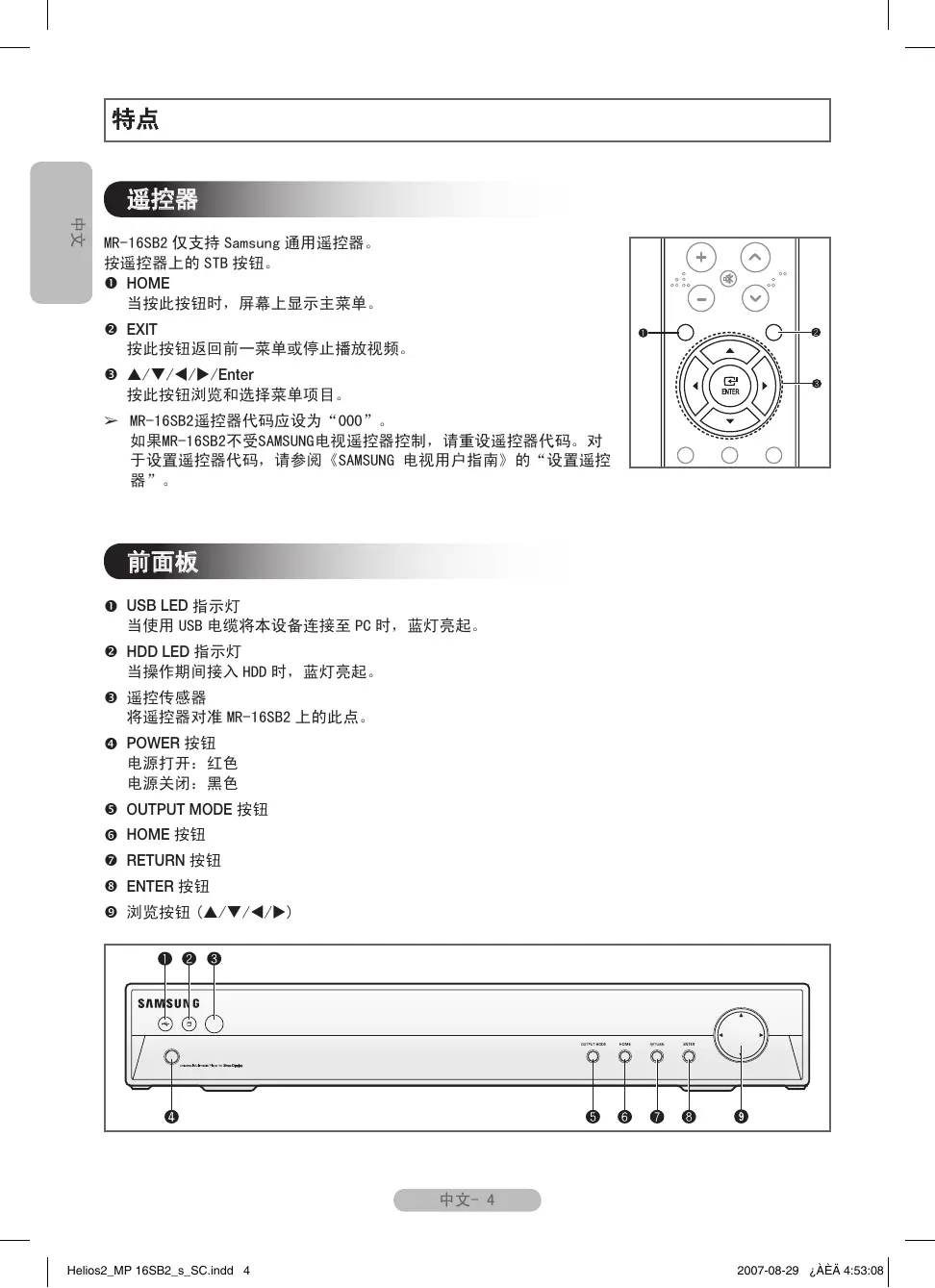

MR-16SB2 仅支持 Samsung 通用遥控器。 按遥控器上的 STB 按钮。 HOME 当按此按钮时，屏幕上显示主菜单。 EXIT 按此按钮返回前一菜单或停止播放视频。 ////Enter 按此按钮浏览和选择菜单项目。 ➢ MR-16SB2遥控器代码应设为“000”。

如果MR-16SB2不受SAMSUNG电视遥控器控制，请重设遥控器代码。对

于设置遥控器代码，请参阅《SAMSUNG 电视用户指南》的“设置遥控

USB LED 指示灯 当使用 USB 电缆将本设备连接至 PC 时，蓝灯亮起。 HDD LED 指示灯 当操作期间接入 HDD 时，蓝灯亮起。 将遥控器对准 MR-16SB2 上的此点。 POWER 按钮

在 MR-16SB2 上的 HDMI OUT 插孔和电视上的 HDMI IN 插孔之间连接

HDMI 电缆。 ➢ 此产品不支持将 HDMI 分配器连接至 HDMI 端口上。

在 MR-16SB2 上的 COMPONENT OUT 插孔和电视上的 COMPONENT IN 插

所有连接完毕之后向 MR-16SB2 和电视供电。 请确保色码终端和电缆插孔匹配。

在 MR-16SB2 上的“DIGITAL AUDIO OUT(OPTICAL)”插孔在数字音频

系统上的“Digital Audio Input”插孔之间连接光学电缆。当数字

音频系统连接到“DIGITAL AUDIO OUT(OPTICAL)”终端时 : 通过系

• 接通电源前，将 USB 内存设备连接到 USB 主接口。
• 在选择 Play Selected 之后，所选文件即被复制到 HDD。
• 避免撞击本设备，或者在复制完全前不要断开电源线。
• 在 MR-16SB2 上的 USB 插孔和 PC 的 USB 插孔之间连接 USB 电缆， 以便从 PC 复制视频文件。
• MR-16SB2 仅与 Windows XP 兼容。
• 当本设备的 HDD 在 PC 上被识别之后，您可以按与操作 PC 相同的 方式，复制或者删除设备 HDD 中的视频文件。
• 商业图像 (png) 位于“banner”文件夹。否则，您不能使用 MR-16SB2 播放广告文件。
• 当完成复制或删除文件时，建议安全地移除本设备的 HDD。 中文- 5 Helios2_MP 16SB2_s_SC.indd 5 2007-08-29 ¿ÀÈÄ 4:53:11

1 按 HOME 按钮。 2 按 或 按钮选择 Movie 或 Photo，然后按 ENTER 按钮。 结果：显示电影或照片列表。 3 按 /// 按钮移动要复制的文件，然后按 ENTER 按钮。 4 按 HOME 或 RETURN 按钮退出。

Video Out: Component/HDMI Resolution: 480p 60Hz / 576p 50Hz / 720p 60Hz / 1080i 50Hz/1080i 60Hz / 1080p 60Hz Aspect Ratio: 16:9 / 4:3 您可以选择与电视屏幕格式匹配的屏幕尺寸。 Digital Audio (On / Off) 您可以打开和关闭数字音频输出。当打开数字音频输出时，将在光 学输出上发出原始 Dolby Digital 信号。 Auto Start (On / Off) 如果 Auto Start 选项设为 On，则 MR-16SB2 将自动播放播放列表节 目单的首个视频。如果设为 Off，则当打开设备时显示主菜单。 Banner (On / Off) 如果此选项为开，则在 HDD 上搜索广告文件夹，并且在播放期间自 HDD Format 如果 HDD 已格式化，则不能恢复已删除的数据。 SW Update 如果包含系统软件的 USB 内存设备连接到 USB 主接口，则 SW Update 处于激活状态。

• 1080p 60Hz HDMI 連接埠輸出

( 在安裝本產品之前，請先閱讀 Samsung 產品上對應標誌的相應部分內容。)

此符號表示內部有高壓。 與本產品的 任何內部部件接觸將是非常危險的。 有觸電危險 ﹐ 切勿打開 注意 : 為減少觸電的危險，切勿打開護蓋 ( 或 本產品中沒有用戶可自行維修的部件。 所有維修工作應該由合格的技術人員完成。 此符號用於提示您本產品隨附了有關 操作和維護的重要說明文件。

• 將電源插頭牢固地插入牆壁電源插座以避免引起火災。
• 切勿使用損壞的電源線、電源插頭或不牢固的電源插座。否則，會有觸電或發生火災的危險。
• 切勿用濕手觸摸電源線，否則會有觸電的危險。
• 切勿在一個電源插座上連接多個電器設備。否則會有發生火災的危險。
• 切勿用力拉扯電源線，也不要在電源線上放置重物。 否則會有發生火災的危險。
• 切勿在本產品上方放置蠟燭、驅蚊片或香煙。 否則會有發生火災的危險。
• 切勿在架板或櫥櫃上安裝本產品，否則產品的前端會伸出架板或櫥櫃。 掉落產品可能導致受傷或損

• 使產品遠離所有加熱裝置。 否則，會有觸電或發生火災的危險。
• 切勿在有油、煙、水 ( 如下雨 )、塵或濕氣的環境或在車輛中安裝本產品。否則，會有觸電和發生火

• 切勿在通風不好的位置 ( 如書架或壁櫃 ) 安裝本產品。 否則，會有引起火災的危險。
• 切勿在不穩定的位置 ( 如比本產品小的支架 ) 上安裝本產品。兒童玩耍時可能導致產品掉落並受傷。
• 移動產品之前，務必關閉電源並從牆壁電源插座上拔下電源線。此外，在移動產品之前務必拔下天 線以及與其他裝置的連接線。如果在產品電源線連接到牆壁電源插座的情況下移動產品，則可能有 觸電和引起火災的危險。
• 本產品僅保證適用於 Samsung 提供的內容。

USB 2.0( 主和從 ) 尺寸 ( 寬 x 高 x 厚 ) 430 x 322 x 67mm

MR-16SB2 僅支援 Samsung 通用遙控器。 按下遙控器上的 STB 按鈕。 HOME 按下此按鈕時，將顯示主功能表。

EXIT 按下此按鈕將回到上一個功能表或停止播放視訊。 ////Enter 按下此按鈕可瀏覽並選擇功能表項目。 ➢ MR-16SB2的遙控器代碼應該設定為“000”。

如果MR-16SB2不受SAMSUNG電視的遙控器控制，請重設遙控器代碼。

有關遙控器代碼的設定，請參閱SAMSUNG電視用戶指南中的「設定遙

USB LED 指示燈 當裝置使用 USB 纜線連接到 PC 時，此指示燈呈藍色亮起。 硬碟機 LED 指示燈 在操作期間存取硬碟機時，此指示燈呈藍色亮起。 將遙控器對準 MR-16SB2 上的這一區塊。 POWER 按鈕

➢ 一定要在連接外部裝置之後才開啟電源。

使用 HDMI 纜線連接 MR-16SB2 上的 HDMI OUT 插孔和

電視上的 HDMI IN 插孔。 ➢ 本產品不支援將 HDMI 分配器連接至 HDMI 連接埠。

使用色差線連接 MR-16SB2 上的 COMPONENT OUT 插孔和電視上的

COMPONENT IN 插孔。 在完成所有連接後，接通 MR-16SB2 和電視的電源。 請務必使有顏色標記的端子與纜線插頭相匹配。

使用光纖線連接 MR-16SB2 上的“DIGITAL AUDIO OUT(OPTICAL)”插

孔與數位音訊系統上的數位音訊輸入插孔。 如果數位音訊系統連接

至“DIGITAL AUDIO OUT(OPTICAL)”端子 : 使用系統的音量控制項

• 在開啟電源之前，將 USB 記憶體裝置連接至 USB 主介面。
• 在選擇播放選定內容時，選定檔案即被複製到硬碟機。
• 在複製 Play Selected 之前，切勿撞擊裝置或拔下電源線。
• 使用 USB 纜線連接 MR-16SB2 上的 USB 插孔或 PC 上的 USB 插孔，以便從 PC 複製視訊檔案。
• MR-16SB2 僅與 Windows XP 相容。
• 如果您的 PC 可以識別裝置的硬碟機，則您可以按照操作 PC 的方 式複製或刪除裝置硬碟機上的視訊檔案。
• 必須將商業影像 (png) 放到“banner”資料夾中。否則，您將 無法使用 MR-16SB2 播放廣告檔案。
• 複製或刪除檔案時，建議您安全地移除裝置硬碟機。 繁體中文 - 5 Helios2_MP 16SB2_s_TC.indd 5 2007-08-29 ¿ÀÈÄ 4:54:10

1 按下 HOME 按鈕。 2 按下 或 按鈕以選擇 Movie 或 Photo，然後按下 ENTER 按鈕。 結果： 將顯示電影或相片清單。 3 按下 /// 按鈕以移至要播放的檔案，然後按下 ENTER 按鈕。 4 按下 HOME 或 RETURN 按鈕以結束。

Video Out: Component/HDMI Resolution: 480p 60Hz / 576p 50Hz / 720p 60Hz / 1080i 50Hz/ 1080i 60Hz / 1080p 60Hz Aspect Ratio: 16:9 / 4:3 您可以選擇與您電視螢幕格式匹配的螢幕大小。 Digital Audio (On / Off) 您可以開啟或關閉數位音訊輸出。如果開啟，原始 Dolby Digital 訊號將從光纖輸出傳出。 Auto Start (On / Off) 如果將 Auto Start 選項設定為 On，MR-16SB2 將自動播放第一個設 定的視訊播放清單。如果 Off 閉此選項，在開啟裝置時將顯示主功 Banner (On / Off) 如果開啟此選項，在播放期間將自動搜尋硬碟機上的廣告資料夾並 HDD Format 如果硬碟機已經格式化，刪除的資料將無法還原。 SW Update 如果將安裝了系統軟體的 USB 記憶體裝置連接至 USB 主介面，則會啟動軟體更新。
