用户手册 HG48AC670CW SAMSUNG

感谢您购买 Samsung 产品。请在下面的网站上

注册您的产品，以获得更全面的服务：

www.samsung.com/register

型号 序列号

本《用户手册》中的图示可能与实物外观有所差别，仅供参考。产品设计和规格可能会有所更改，恕不另行通知。

简介

此电视通过与电视相连的机后盒(SBB/STB)提供交互式功能，并可与宾馆和酒店计算机控制系统中的其他电视进行交互。交互模式：首次打开电源时，电视会发送命令以识别SBB/STB。如果成功识别，电视将切换为“在线”模式，并可完全通过SBB/STB控制。

如果处于“在线”模式，则电视将停止接收红外命令（Samsung遥控器），并根据接口协议工作。

独立模式：如果未发现SBB/STB，则电视将切换到操作有所限制的“独立”模式。

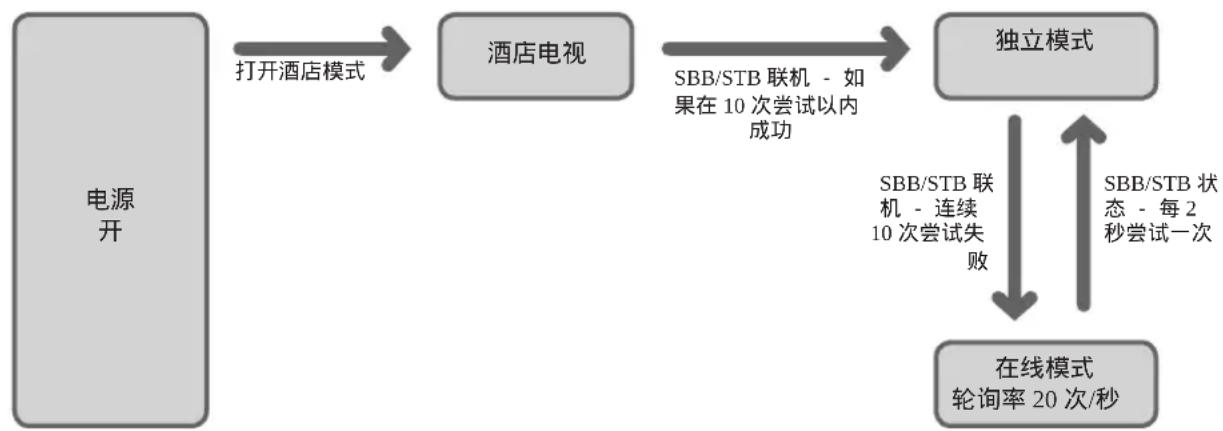

工作模式

此电视（“酒店”模式）配合SBB/STB工作时，提供以下两种工作模式：

• “在线”或“独立”。在“独立”模式下，电视将用作酒店电视，但没有活动的通信。这可防止客人通过断开SBB/STB连接欺骗系统。

有关“独立”或“交互”模式的详细设置，请参阅第19-24页（设置酒店选项数据：“独立”模式和“交互”模式）。

• 某些操作可能会有所限制，以防客人“欺骗”电视系统。
  ·无主菜单（“交互”模式），或“主菜单”中无“频道菜单”和“即插即用”选项（“独立”模式）

• 限制音量和锁定或解锁面板按键

静止图像警告

避免屏幕上显示静止画面（如jpeg图片文件）或静止的画面元素（如电视节目徽标、全景画或4:3图像格式、屏幕底部的股市或新闻栏等）。持续显示静止画面会使屏幕上的荧光粉分解不均，从而影响画面质量。要减小产生这种后果的风险，请遵循以下建议：

·避免长时间显示相同的电视频道。
·总是尝试全屏显示任何图像，并使用电视的图像格式菜单来获得最佳匹配。
·将亮度和对比度值降至实现所需画质的最低要求。超过最低值可能会加速烧屏过程。
·经常使用专为减少残影和烧屏而设计的所有电视功能，请参阅《用户手册》的相应部分了解更多详细信息。

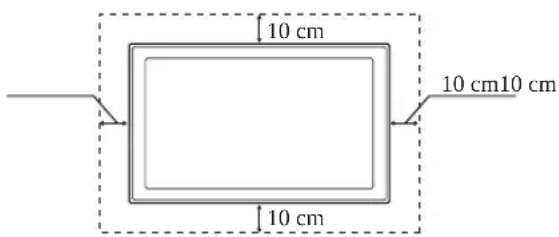

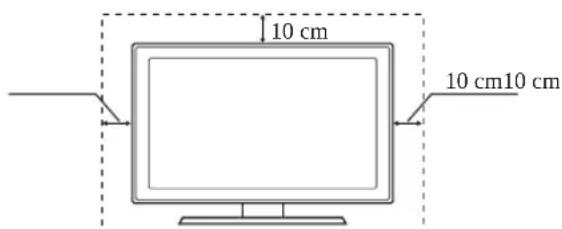

确保安装空间安全

使产品和其他物体（例如墙等）之间保持一定距离以确保适当的通风，否则产品可能因内部温度升高而发生自燃或引发故障。

安装底座支架或壁挂支架时，仅限使用Samsung Electronics提供的零件。
- 如果使用其他制造商提供的零件，可能引发产品故障或导致产品坠落进而造成人身伤害。
外观因具体产品而异。

使用底座支架安装。使用壁挂支架安装

目录

• 简介 2
• 工作模式 2
  静止图像警告 2
  确保安装空间安全 2
• 配件 4
  安装LED电视支架 4
• 组装旋转接头（32英寸及以上电视） 8
• 查看连接面板 9
• 使用电视控制器 ..... 18
• 了解遥控器 ..... 19
• 将电视连接至 SBB ..... 22
  ·连接浴室扬声器 24
• 连接 MediaHub HD 26
• 连接RJP（远程插孔组） 27
• 设置酒店选项数据 ..... 29
  ·安装壁挂支架 53
• 将电视固定到墙上 ..... 54

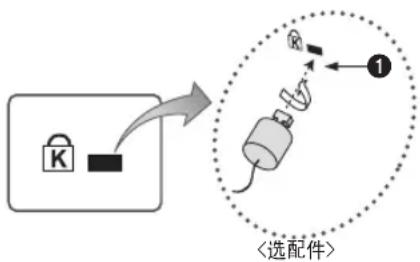

  ·Kensington防盗锁 54
  ·规格 55

正确处置本产品（废弃的电气和电子设备） （适用于欧盟以及具有独立收集体制的其他欧洲国家或地区） 产品、配件或资料上的此标记表示，在产品及其电子配件（例如充电器、耳机和USB缆线）的工作寿命终止时，不应将其与其他生活垃圾一起处置。为了防止随意处置垃圾可能对环境和人类健康造成的危害，请将此类物品与其他类型的垃圾分离，并负责地进行回收，以促进对物质资源的可持续性重复使用。家庭用户应联系销售本产品的零售商或当地政府部门，了解关于应在何处以何种方式回收此类物品的详细信息，以保护环境安全。企业用户应联系产品供应商并查看采购合同的相关条款与条件。本产品及其电子配件不应与其他商业垃圾混在一起处置。

正确处置本产品的电池 （适用于欧盟以及具有独立电池回收体制的其他欧洲国家或地区。） 电池、手册或包装上的此标记表示，在本产品电池的工作寿命终止时，不应将其与其他生活垃圾一起处置。标记中的化学符号Hg、Cd或Pb表示电池含有高于EC指令2006/66中参考水平的汞、镉或铅。如果未正确处理电池，此类物质可能对人类健康或环境造成危害。为了保护自然资源和促进材料再利用，请根据当地的独立电池回收机制将电池与其他类型的垃圾分离，并进行回收。

配件

请确保LED电视包装箱中随附有下列物品。如果缺少任何物品，请与经销商联系。
物品的颜色和形状可能因型号而异。

• 遥控器和电池（2节7号电池）
• 电源线/数据线
• 安全指南（某些地区可能未提供）
• 射频信号连接器类型（DIN、F型）

（HG28EC675:2EA；HG28EC470:1EA）

酒店支架套件（HC670）

快速安装指南
引导支架
螺钉
- 支架
固定圈（2EA）（HG46EC770）

可能未随附支架和支架螺钉，具体视型号而定。
可能未随附数据线，具体视SI厂商而定。

安装LED电视支架

支架组件

安装支架时，请使用随附的组件和零件。

1 EA

（不包括HG22EC673、HG32EC673）

EA

HGEC470、HGAC470

（不包括HG22EC470）

EA

HG**EC770

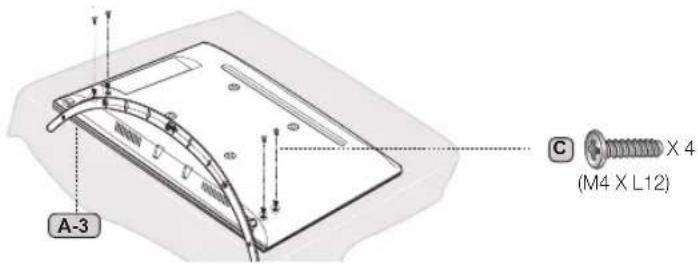

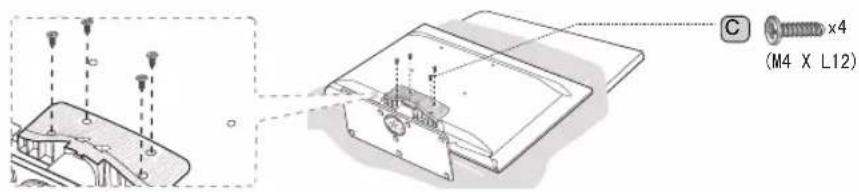

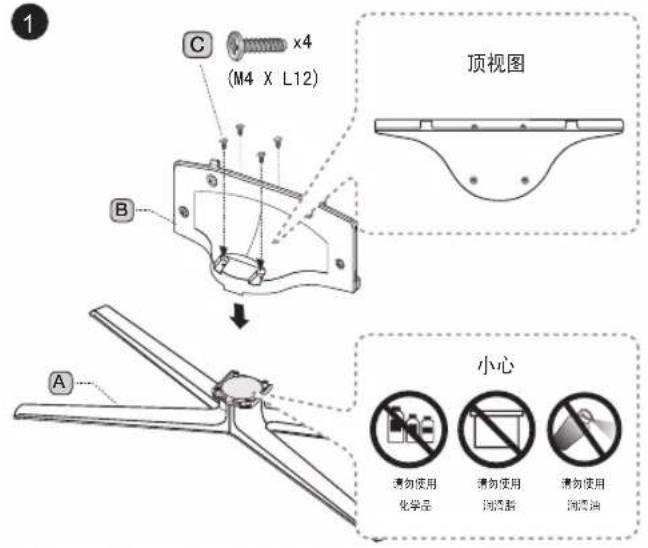

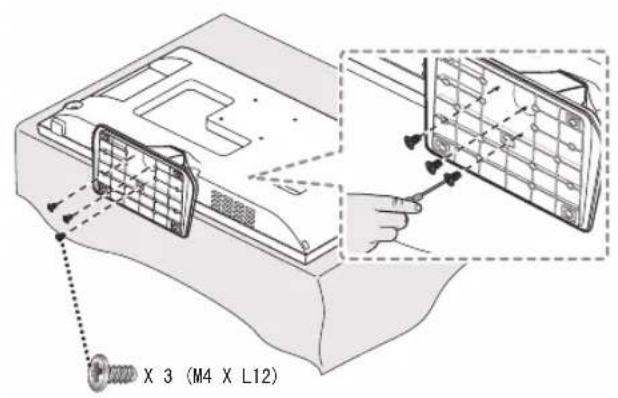

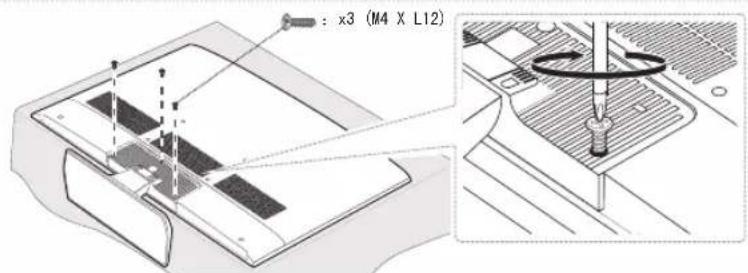

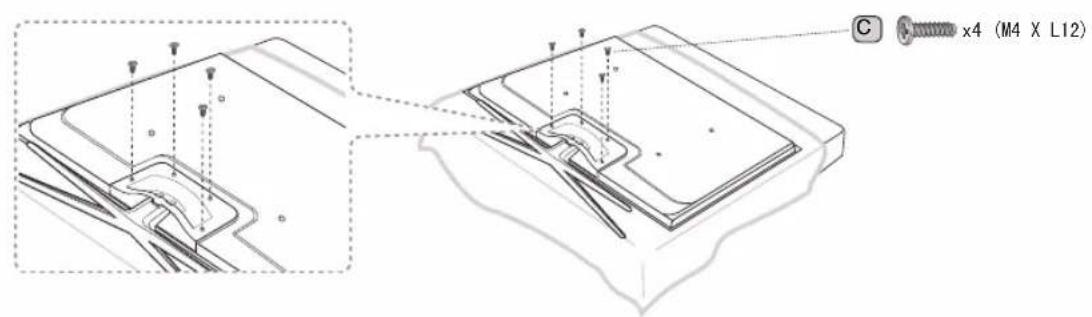

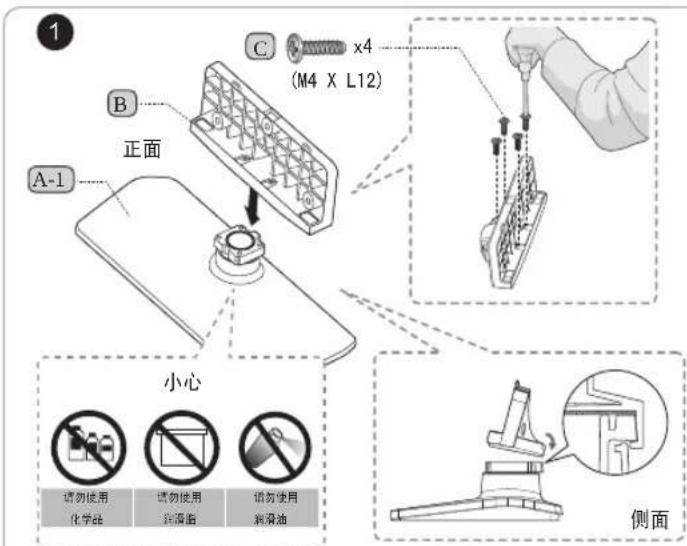

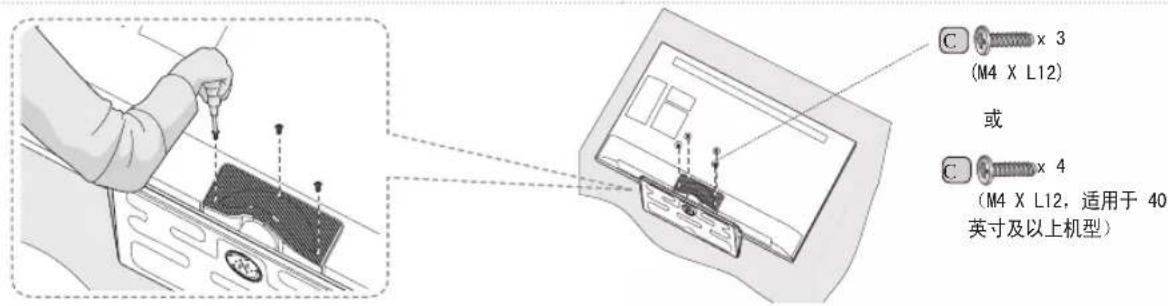

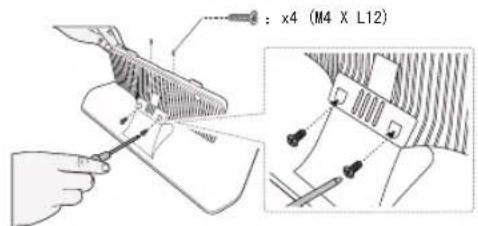

支架引导支架螺钉

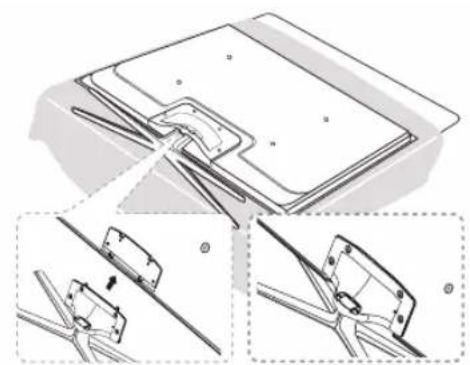

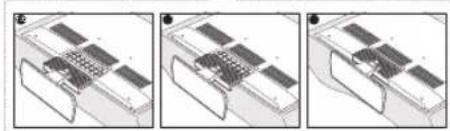

在桌面上铺一块软布以保护电视，然后将电视面向下放置在软布上。

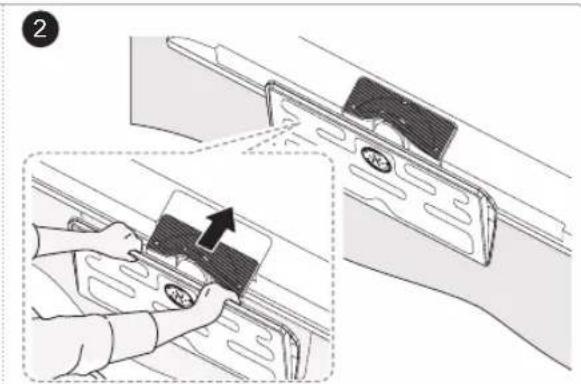

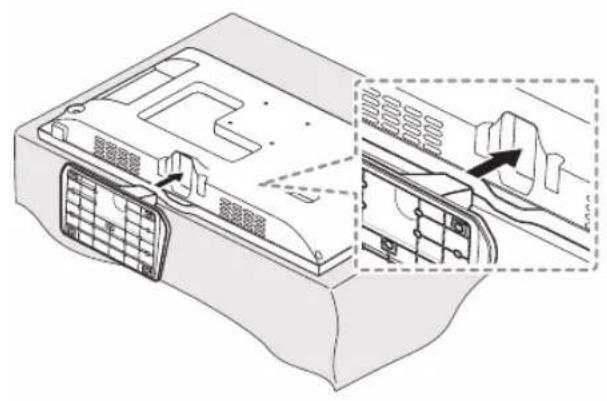

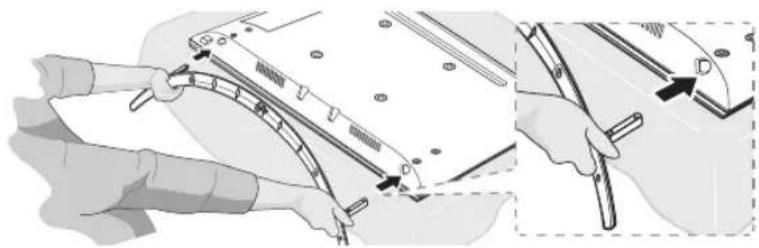

将引导支架插入电视底部的插槽。

3

组装时，请确保分清支架和引导支架的前后方向。
请确保至少由两个人搬动电视。

HG28EC675、HG28EC470

1

2

在桌面上铺一块软布以保护电视，然后将电视面向下放置在软布上。
将引导支架插入电视底部的插槽。

3

1

在桌面上铺一块软布以保护电视，然后将电视面向下放置在软布上。
将引导支架插入电视底部的插槽。

2

在桌面上铺一块软布以保护电视，然后将电视面向下放置在软布上。
将引导支架插入电视底部的插槽。

3

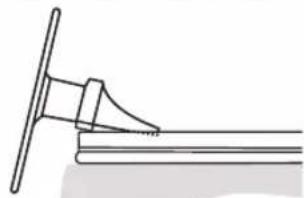

侧视图

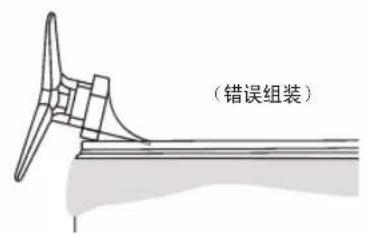

（正确组装） （错误组装）

1

2

HG**EC770

1

2

在桌面上铺一块软布以保护电视，然后将电视面向下放置在软布上。
将引导支架插入电视底部的插槽。

3
侧视图

4

组装旋转接头（32英寸及以上电视）

32英寸以上的电视支架支持旋转功能。旋转角度支持 20^ 、 60^ 和 90^ 。您可以使用支架座旋转接头调整旋转角度。

对于HG*C670型号，可用的支架旋转角度为 20^ 、 60^ 和 90^
对于HGEC770型号，可用的支架旋转角度为 20^

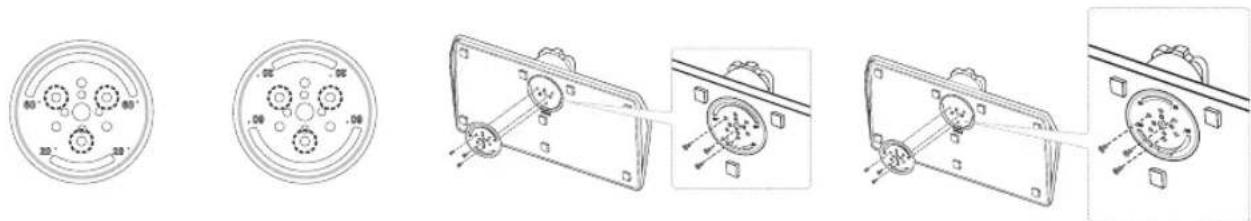

20° 60° 旋转

如果将支架底部的楔块装到支架座旋转接头上标有 20^ 或 60^ 的孔中，则可向左和向右各旋转 20^ 60^ 。

（支架的形状因型号而异。）

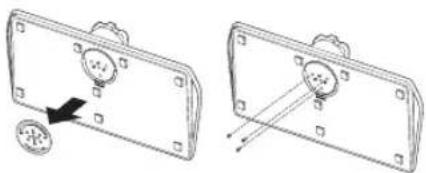

90^ 旋转

如果拆下支架座旋转接头后仅安装螺钉，则可向左和向右各旋转 90^ 。

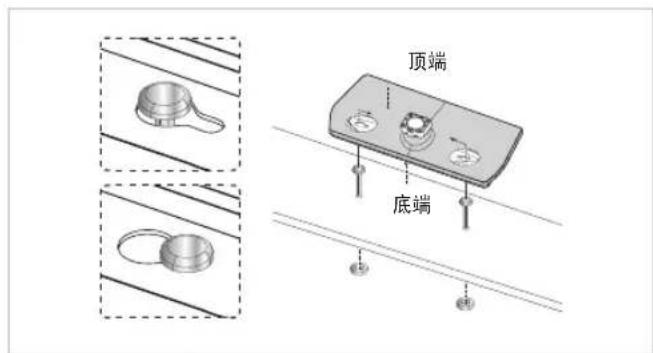

■酒店支架套件（仅HC670提供）

螺栓 + 螺母

短螺栓 (2EA) 长螺栓 (2EA) 螺母 (2EA) 垫片 (2EA)

将支架安装到梳妆台顶部、书桌顶部或电视柜等平整表面，如图所示。

警告：为了防止发生人身伤害，请务必根据安装说明将本装置牢固地安装到地面/桌面上。

HG32EC673

HG22EC470

HG22EC673

HG**AC670

HG**AC670（香港）

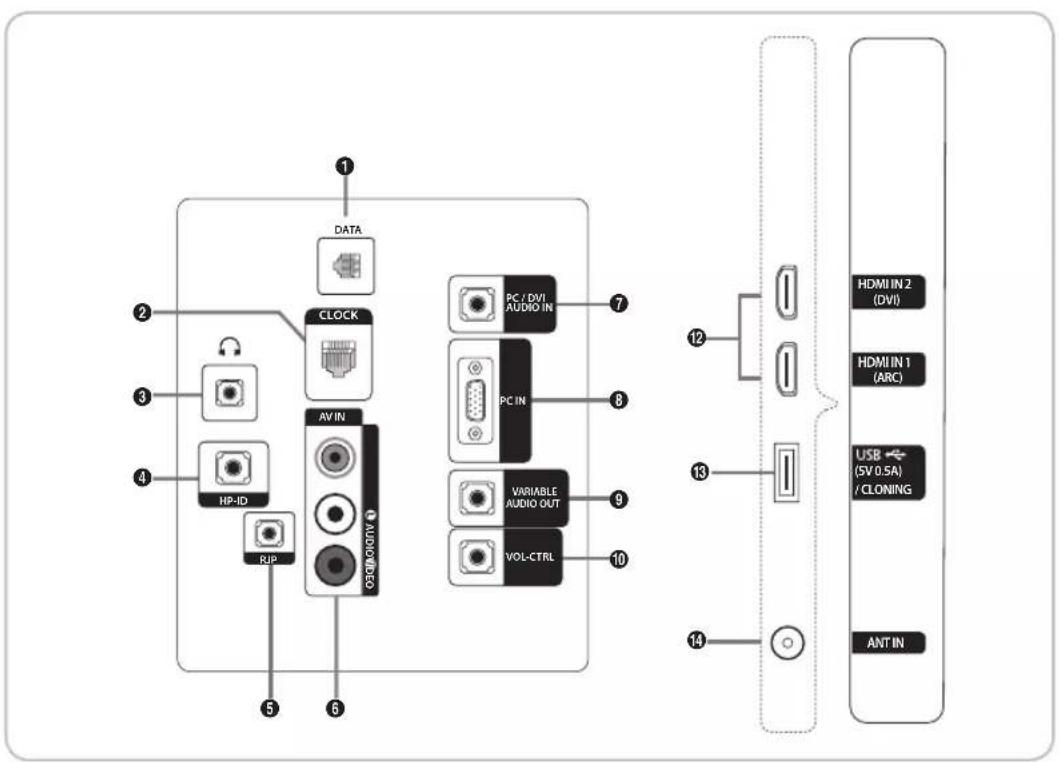

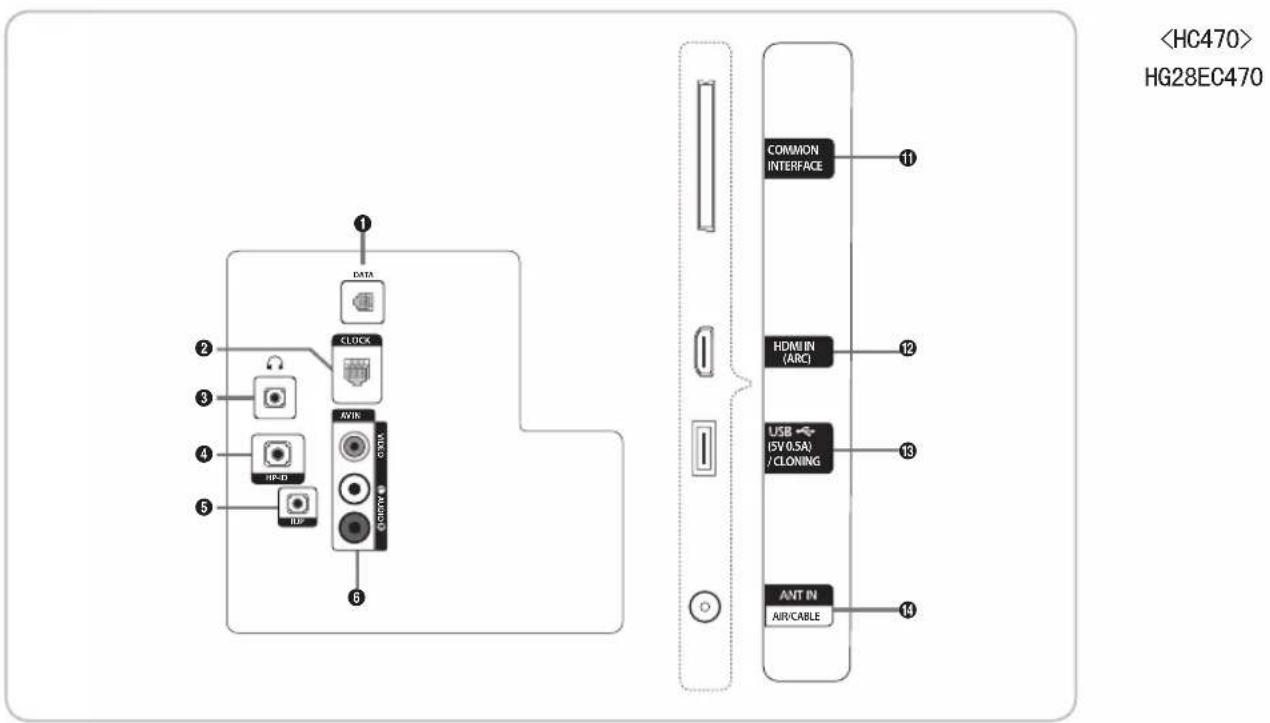

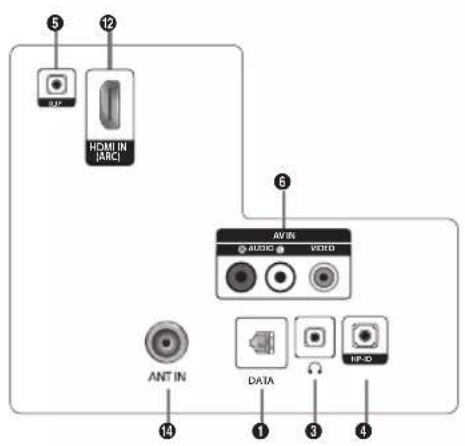

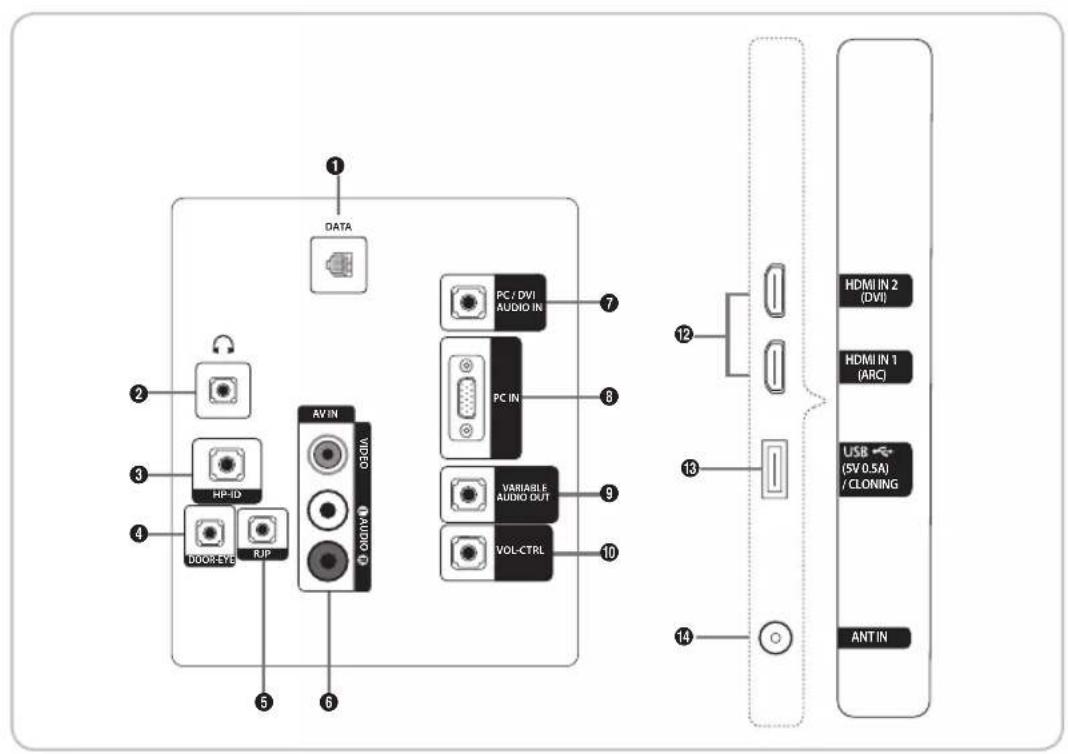

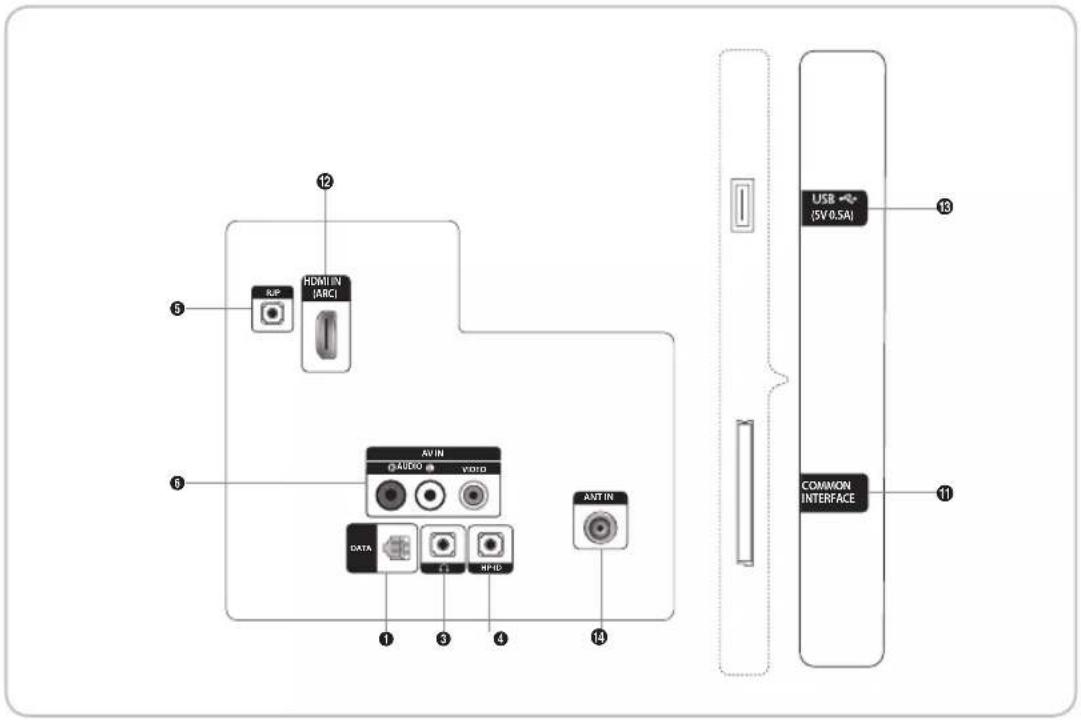

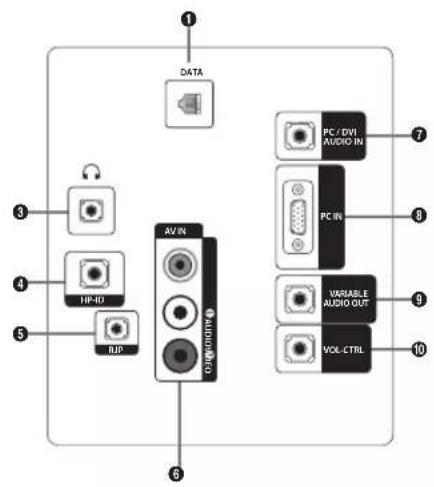

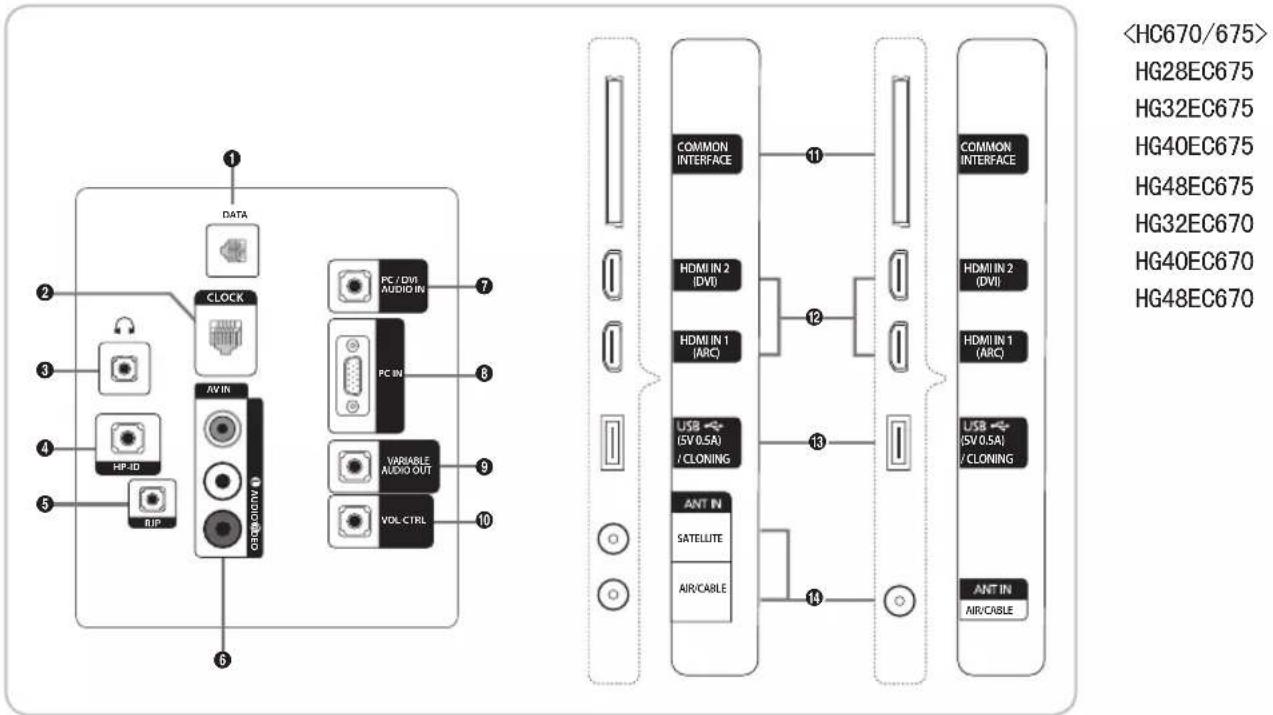

每次将外部设备连接到电视时，请确保其电源已关闭。
在连接外部设备时，请确保缆线颜色与连接端口的颜色相匹配。

1 DATA

• 用于支持电视和SBB之间的数据通信。
• 使用 RJ-12 型电视插头连接。

CLOCK：先将外部时钟的缆线连接到时钟插孔，然后设置时间。您可以使用“外部时钟显示”功能。
3 HEADPHONE JACK：电视上的耳机插孔可用于连接耳机。连接耳机后，内置扬声器会被禁用。
HP-ID: 将线缆同时连接至 HP-ID 插孔和耳机插孔, 然后连接至独立的耳机盒。参见第 15 页。将耳机连接至耳机盒时, 其功能与耳机相同。
RJP：该端口是RJP（远程插孔组）通信端口。通过此端口，我们能够将不同的设备连接至附加模块，从而提高设备的使用便利性。
AVIN/COMPONENT IN

• 连接分量视频/音频。
• 将分量视频线（选配件）的一端连接至电视背面的分量信号插孔（“PR”、“PB”、“Y”），另一端连接至 DVD 上对应的分量视频输出插孔。
• 如果要同时连接机顶盒和 DVD 播放器，您应该将机顶盒连接至 DVD 播放器，然后将 DVD 播放器连接至电视上的分量信号插孔（“PR”、“PB”、“Y”）。
• 分量设备（DVD）上的PR、PB和Y插孔有时会标记为Y、B-Y和R-Y或者Y、Cb和Cr。
• 将 RCA 音频线（选配件）的一端连接至电视背面的 [R - AUDIO - L]（左-音频-右），另一端连接至 DVD 播放器上对应的音频输出插孔。

PC/DVI AUDIOIN：连接至放大器/家庭影院的音频输入插孔。
PCIN：连接至电脑上的视频输出插孔。
9 VARIABLE AUDIO OUT: 用于向浴室扬声器输出音频。连接浴室壁盒与“可变音频输出”端口 (RCA)。
10 VOL-CTRL：用于控制浴室扬声器的音量。连接浴室壁盒与VOLCTRL（音量控制）端口。

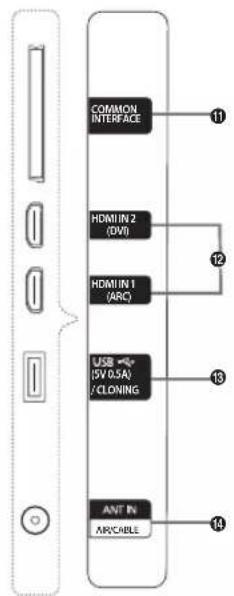

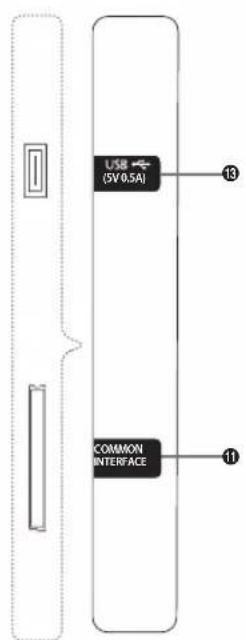

1 COMMON INTERFACE
HDMI IN: 连接至支持 HDMI 输出的设备的 HDMI 插孔。

在进行HDMI-HDMI连接时无需额外提供音频连接。HDMI连接既可传输音频也可传输视频。

可通过HDMI输入（DVI）插孔与外部设备进行DVI连接。视频连接可使用DVI转HDMI缆线或DVI-HDMI适配器（DVI转HDMI），音频连接则可使用PC/DVI AUDIOIN（PC/DVI音频输入）插孔。

USB (5V 0.5A) / CLONING

• 此端口用于软件升级和媒体播放等。

-服务连接。

ANT IN (SATELLITE), (AIR/CABLE)
-要顺利观看电视频道，电视机必须从以下任一信号源接收信号：
-户外天线/有线电视系统

显示模式

您还可以选择分辨率一栏中列出的任一标准分辨率。电视将自动调整为所选的分辨率。

将计算机连接到电视后，在计算机上设置电视的屏幕分辨率。最佳分辨率为 1920 × 1080 @ 60Hz 。如果设置值不是下表中的任何值，电视可能不会显示任何内容。请参阅计算机或其显卡的用户指南，正确设置分辨率。

建议使用表格中的分辨率。

最佳分辨率为1366X768@60Hz。

模式分辨率		行频 (KHz)	场频 (Hz)	像素时钟频率 (MHz)	同步信号极性 (H/V)
IBM 720 x 400	31.469 70.087 28.322	-/+
MAC	640 x 480	35,000	66,667	30.240	-/-
	832 x 624	49,726	74.551	57.284	-/-
	1152 x 870	68,681	75,062	100,000	-/-
VESA CVT/DMT	640 x 480	31,469	59,940	25.175	-/-
	640 x 480	37,861	72,809	31.500	-/-
	640 x 480	37,500	75,000	31.500	-/-
	800 x 600	37,879	60,317	40,000	+/+
	800 x 600	48,077	72,188	50,000	+/+
	800 x 600	46,875	75,000	49,500	+/+
	1024 x 768	48,363	60,004	65,000	-/-
	1024 x 768	56,476	70,069	75,000	-/-
	1024 x 768	60,023	75,029	78,750	+/+
	1152 x 864	67,500	75,000	108,000	+/+
	1280 x 720	45,000	60,000	74,250	+/+
	1280 x 800	49,702	59,810	83,500	-/+
	1280 x 1024	63,981	60,020	108,000	+/+
	1280 x 1024	79,976	75,025	135,000	+/+
	1366 x 768	47,712	59,790	85,500	+/+

最佳分辨率为1920X1080@60Hz。

模式 分辨率		行频 (KHz)	场频 (Hz)	像素时钟频率 (MHz)	同步信号极性 (H/V)
IBM 720 x 400 3	1.469 70.087 28.322 -/+
MAC	\( {640} \times {480} \)	35.000	66.667	30.240	-/-
	\( {832} \times {624} \)	49.726	74.551	57.284	-/-
	\( {1152} \times {870} \)	68.681	75.062	100.000	-/-
VESA CVT	\( {720} \times {576} \)	35,910	59,950	32,750	-/+
	\( {1152} \times {864} \)	53,783	59,959	81,750	-/+
	\( {1280} \times {720} \)	56,456	74,777	95,750	-/+
	\( {1280} \times {960} \)	75,231	74,857	130,000	-/+
VESA DMT	\( {640} \times {480} \)	31,469	59,940	25,175	-/-
	\( {640} \times {480} \)	37,861	72,809	31,500	-/-
	\( {640} \times {480} \)	37,500	75,000	31,500	-/-
	\( {800} \times {600} \)	37,879	60,317	40,000	+/+
	\( {800} \times {600} \)	48,077	72,188	50,000	+/+
	\( {800} \times {600} \)	46,875	75,000	49,500	+/+
	\( {1024} \times {768} \)	48,363	60,004	65,000	-/-
	\( {1024} \times {768} \)	56,476	70,069	75,000	-/-
	\( {1024} \times {768} \)	60,023	75,029	78,750	+/+
	\( {1152} \times {864} \)	67,500	75,000	108,000	+/+
	\( {1280} \times {1024} \)	63,981	60,020	108,000	+/+
	\( {1280} \times {1024} \)	79,976	75,025	135,000	+/+
	\( {1280} \times {720} \)	45,000	60,000	74,250	+/+
	\( {1280} \times {800} \)	49,702	59,810	83,500	-/+
	\( {1280} \times {800} \)	62,795	74,934	106,500	-/+
	\( {1360} \times {768} \)	47,712	60,015	85,500	+/+
	\( {1440} \times {900} \)	55,935	59,887	106,500	-/+
	\( {1440} \times {900} \)	70,635	74,984	136,750	-/+
	\( {1680} \times {1050} \)	65,290	59,954	146,250	-/+
VESA GTF	\( {1280} \times {720} \)	52,500	70,000	89,040	-/+
	\( {1280} \times {1024} \)	74,620	70,000	128,943	-/-
VESA DMT / DTV CEA 1920	\( \times {1080}\mathrm{p}{67},{500} \)	60,000 148,500 +/-

采用HDMI/DVI缆线连接时，必须使用HDMI IN（DVI）（HDMI输入[DI]）插孔。（HC470不支持）
不支持交错模式。
如果选择了非标准视频格式，电视机可能会工作不正常。
支持“分离”和“复合”模式。不支持SOG。

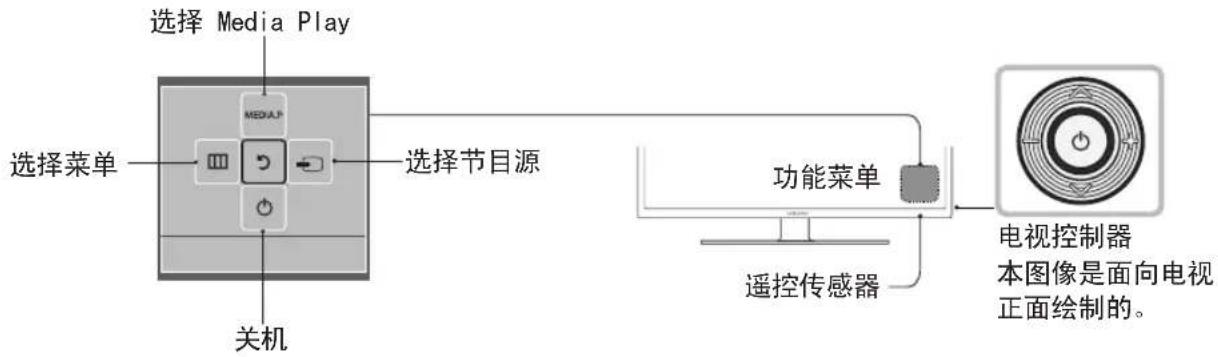

使用电视控制器

电视控制器是一种类似于小型控制杆的按钮，位于电视右后方。通过它，您无需使用遥控器也可控制电视。

某些需要PIN码的功能可能不可用。
产品的颜色和形状可能因型号而异。
按住控制器1秒以上可退出菜单。
通过向上/下/左/右移动控制器选择功能时，请勿按下控制器。按下后您将无法将它向上/下/左/右移动。

待机模式

关闭电视时，电视将进入待机模式，并会继续消耗少量电量。为安全以及减少能耗起见，请勿使电视长时间处于待机模式（例如外出度假时）。最好将电源线拔出。

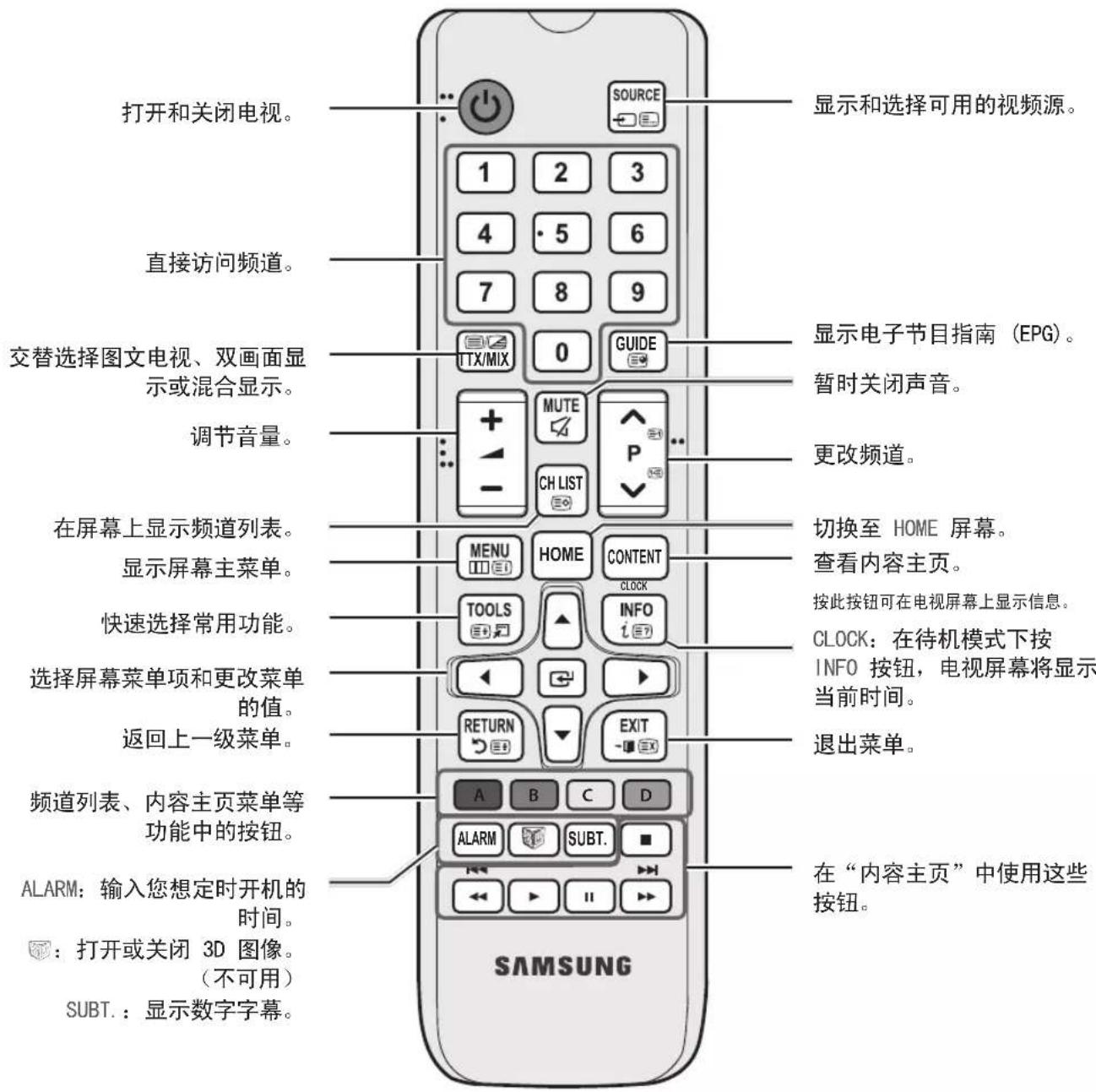

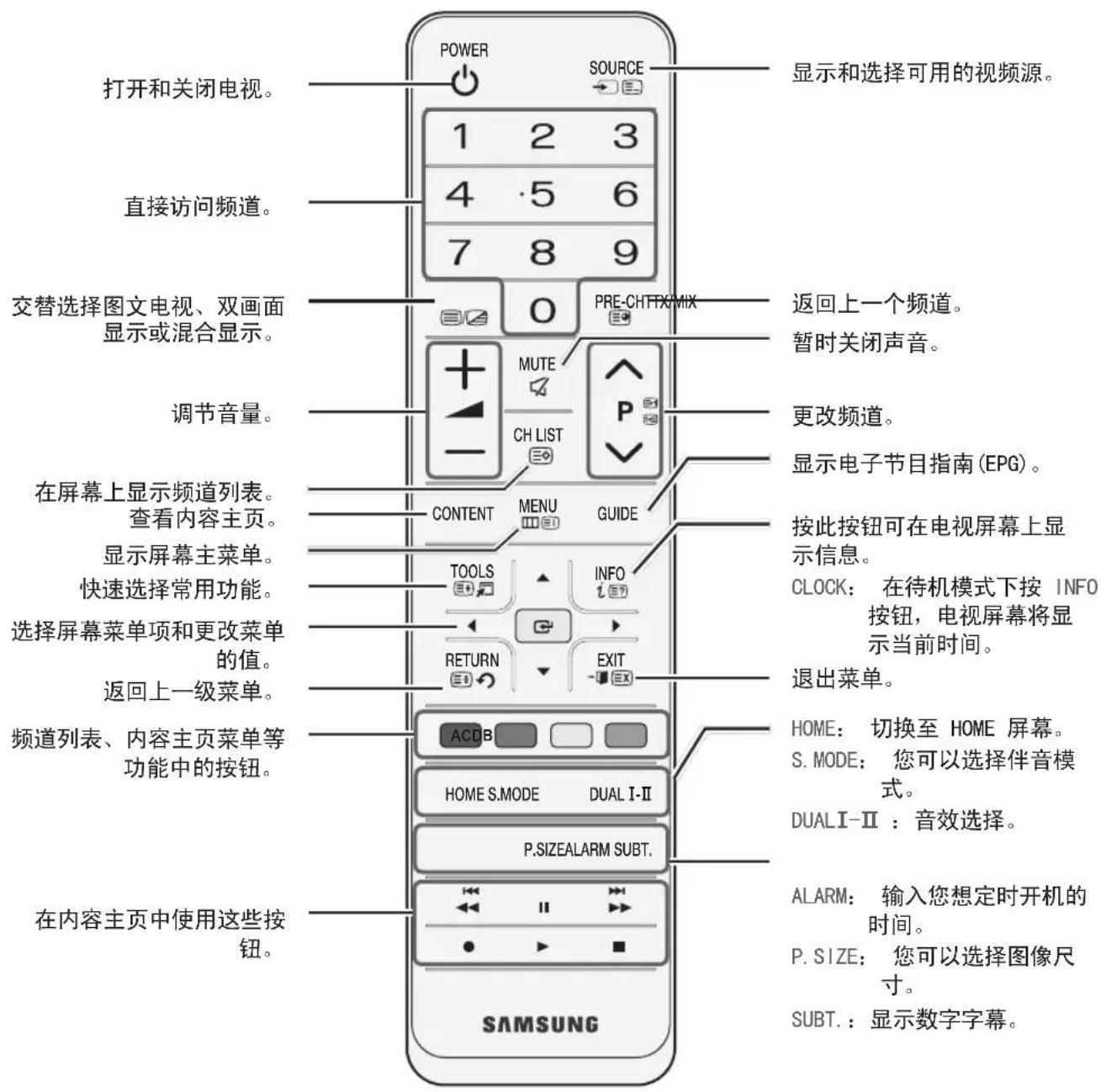

了解遥控器

此遥控器的Power、Channel和Volume按钮上均有盲文点字，可供视障人士使用。

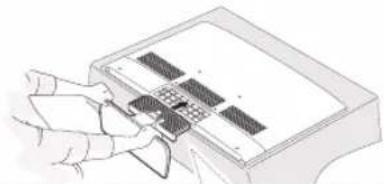

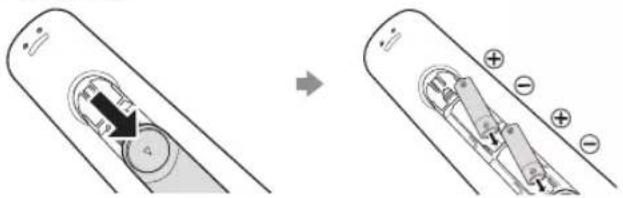

安装电池（电池型号：7号电池）

遥控器背面

安装电池后，用螺丝刀拧紧螺丝，使电池盖牢牢合上。

注意

请在距离电视23英尺以内使用遥控器。
- 强光可能会影响遥控器的性能。请勿在附近使用特殊的荧光灯或霓虹灯。
- 遥控器的颜色和形状可能因电视型号而异。
- 目前不支持遥控器的“HOME”和“3D”按钮功能。按这些按钮时，电视机不会有响应。

足球模式 TOOLS

念 MENU 1 日 Applications Football Mode ENTER

该模式可优化体育比赛的观看效果。

• A（放大）：暂停播放，将画面分为9个部分。选择其中一个部分可将其放大。再次按该按钮可继续播放。

足球模式开启时，图像和伴音模式将自动设置为体育场。
如果在足球模式下观看时关闭电视，则足球模式将被禁用。
使用数据服务时，放大功能将不可用。

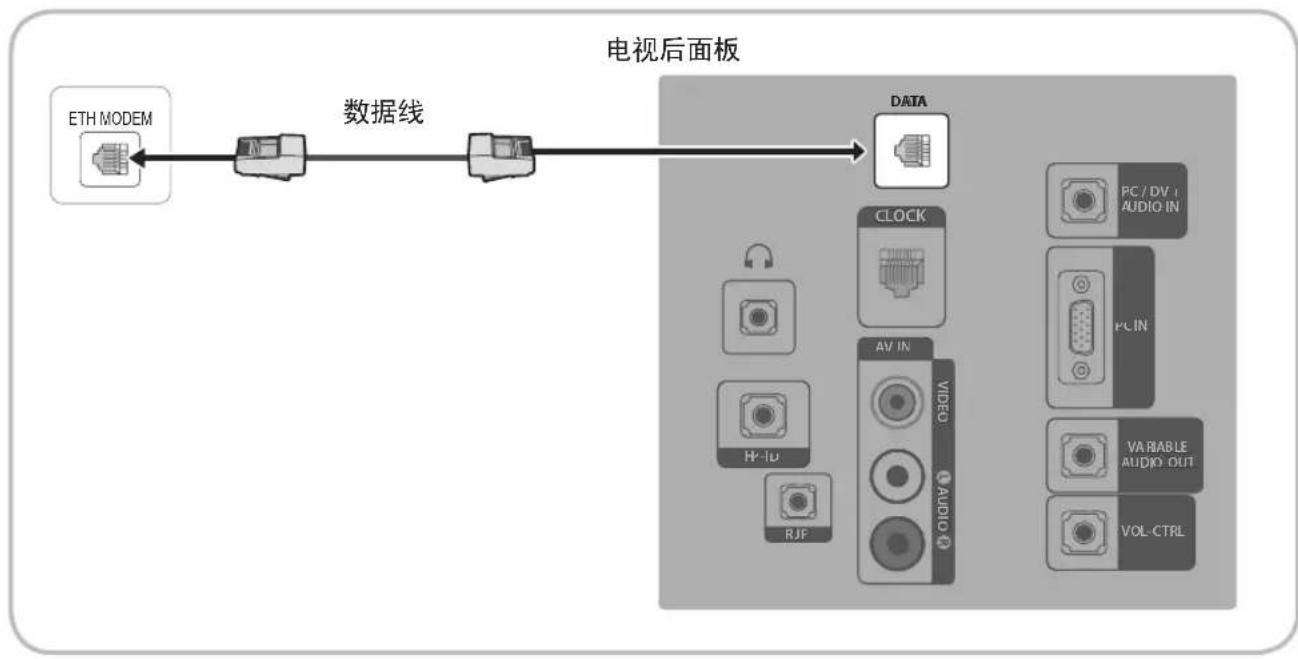

将电视连接至SBB

1. 使用数据线连接电视的 DATA（数据）插孔和 STB(SBB) 的 [ETH MODEM] 插孔。

使用数据通信。

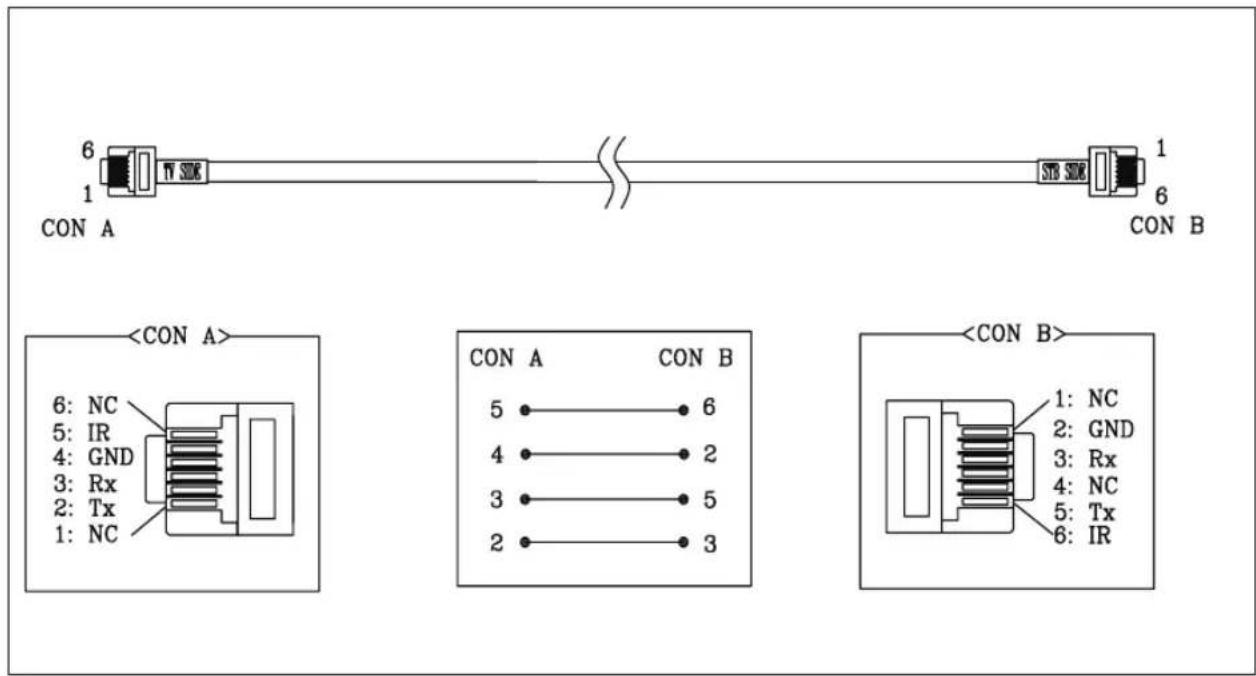

厂商与电视随附数据线的兼容性列表

• 确认您使用的数据线是否与厂商兼容。请参阅数据线上的代码标签。

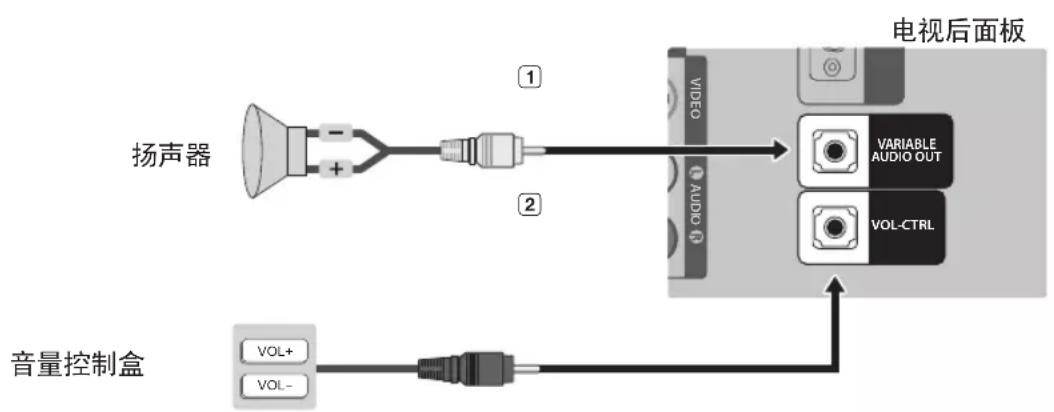

可通过以下方法连接浴室扬声器。（HG470 不支持这一功能）

通过可变音频输出端口（在没有外部放大器的情况下可用）进行连接

1. 将电视的 VARIABLE AUDIO OUT（可变音频输出）端口连接至酒店的壁挂式浴室扬声器。

1. 将电视的 VOL-CTRL（音量控制）插孔连接至酒店浴室墙壁的音量控制盒开关端口。

扬声器的最大输出为 4W, 8 。

VARIABLE AUDIO OUT（可变音频输出）端口仅支持单声道。

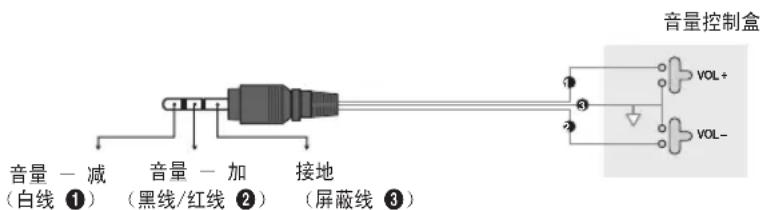

• 配置音量控制

• 按图中指示配置音量控制盒，即可控制浴室扬声器的音量。

-用于连接音量控制盒与电视的插孔是 3.5mm 普通耳机插孔。

-音量控制盒开关属于轻触开关。

设置子放大器模式

-0：关闭子放大器功能（关闭PWM）。

-1：根据主音量控制确定子音量。即，子音量是根据“酒店模式”的“开机音量”、“最小音量”和“最大音量”值确定的。
-2：根据浴室控制面板设置确定音量。

• 可变音频输出端口规格

-扬声器缆线：扬声器缆线的长度不得超过82英尺（25米）。

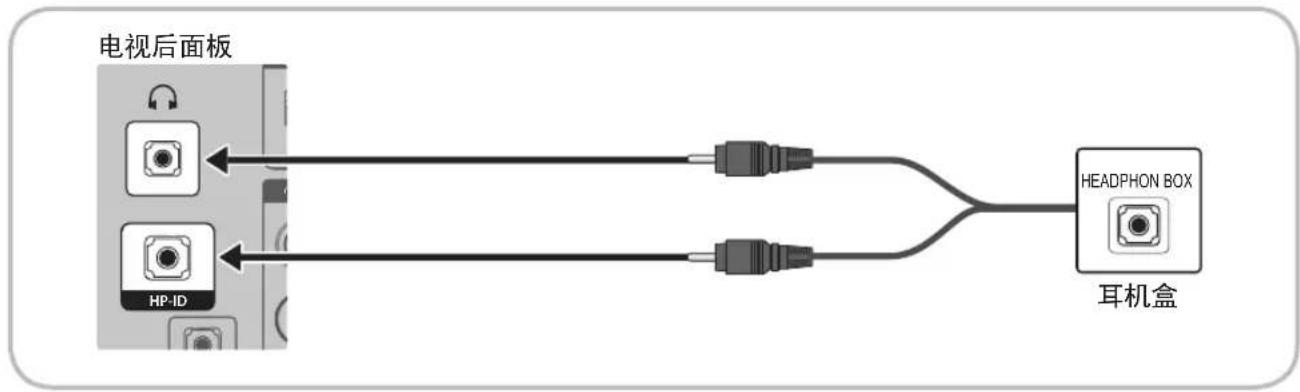

可额外在床上或办公桌上安装一个耳机盒，以便使用。安装步骤如下。

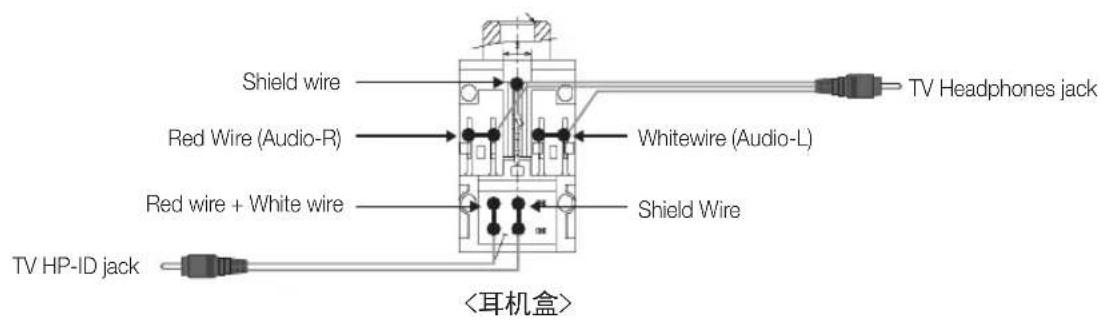

• 耳机盒连接详图。

用于输出酒店办公桌上 MediaHub HD 连接的所有外部信号源。

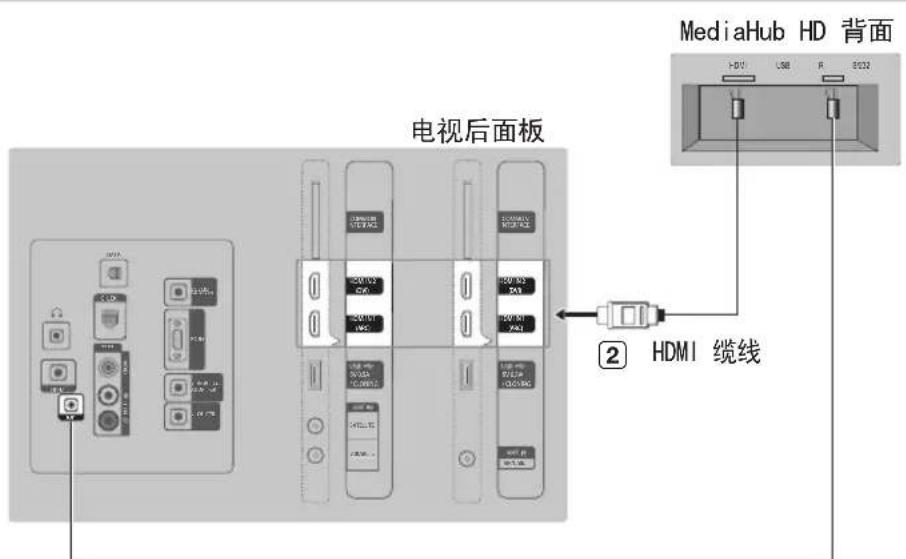

RS-232数据线

1. 将电视的RJP端口与MediaHubHD的RS/232端口相连。
2. 将电视的 HDMI IN（HDMI 输入）端口与 MediaHub HD 的 HDMI 端口相连。

MediaHub HD

• MediaHub HD 是一种硬件模块，具有不同的音频视频输入（A/V、Audio、PC、HDMI 和 USB）以及相应的输出。相应的输出源将从 MediaHub 连接到电视。MediaHub 通过 RS232 接口与电视进行通信。酒店客人可通过“酒店用即插即用”功能将外部信号源连接到 MediaHub。MediaHub 通过发送有关活动/非活动信号源的消息与电视进行通信。电视将切换到活动的外部信号源。
• 您必须将 MediaHub 的 HDMI 连接至电视的 HDMI IN 端口。

-在打开电视后的10秒内连接电视和RJP。

特殊功能

-画中画

-自动检测

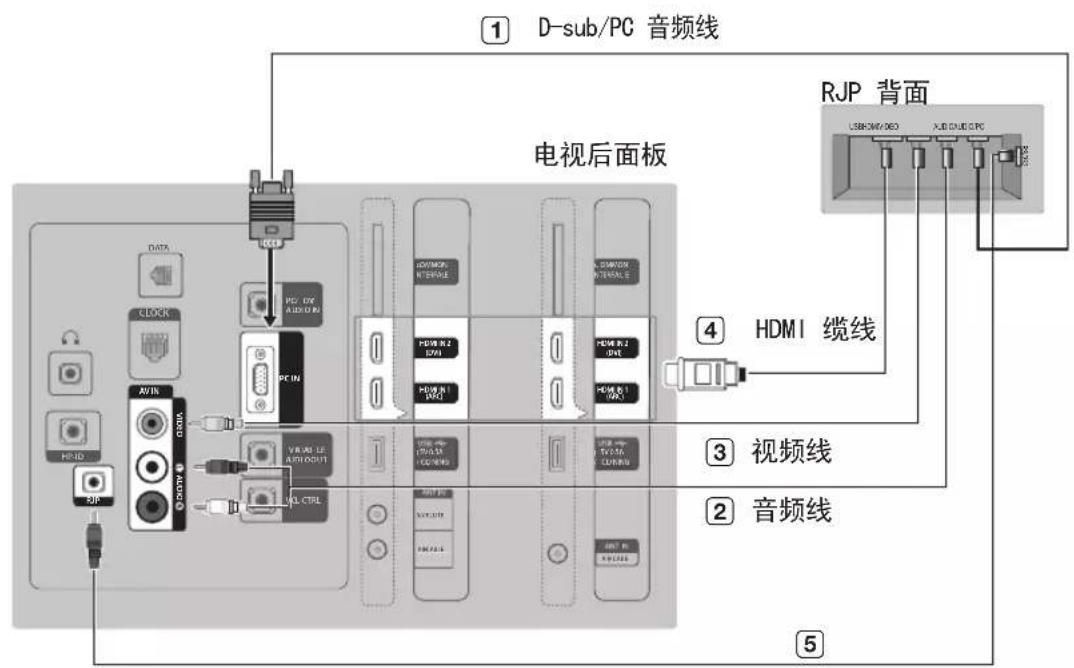

用于输出酒店办公桌上RJP连接的所有外部信号源

1. 将电视的 PC IN / PC/DVI AUDIO IN（PC 输入/PC/DVI音频输入）端口与RJP的PC/AUDIO端口相连。
2. 将电视的 AV IN [VIDEO]/[L-AUDIO-R]（AV 输入 [视频]/[左-音频-右]）端口与 RJP 的 VIDEO 端口相连。
3. 将电视的 AV IN [VIDEO]（AV 输入 [视频]）端口与 RJP 的 VIDE0 端口相连。
4. 将电视的 HDMI IN（HDMI 输入）端口与 RJP 的 HDMI 端口相连。
5. 将电视的RJP端口与RJP的RS/232端口相连。

与Samsung电视兼容的RJP（远程插孔组）有TeleAdaptTA-7610、TA-7650（HD）和TA-7660（HDPlus）。

• RJP（远程插孔组）：RJP是RemoteJackPack（远程插孔组）的缩写。RJP是一种硬件模块，具有不同的音频视频输入（A/V、Audio、PC和HDMI）以及相应的输出。相应的输出源从RJP连接至电视。RJP通过RS232接口与电视进行通信。酒店客人可通过“酒店用即插即用”功能将外部信号源连接到RJP。RJP通过发送有关活动/非活动信号源的消息与电视进行通信。电视将根据用户设置的优先级切换到活动的外部信号源。
  在连接RJP时，您可以选择HDMI IN（HDMI输入）和AVIN（AV输入）。

在打开电视后的10秒内连接电视和RJP。

• 同时按住 A/V 和 HDMI1 按钮 10 秒钟，可将 RJP 恢复为出厂默认设置。所有 LED 闪烁 5 次表示操作已完成。
• 5分钟后，RJP将自动关闭所有LED，以避免酒店房间内存在不必要的光污染。一旦酒店客人触摸按钮，熄灭的LED将再次亮起，5分钟计时器也将重新启动。如果客人触摸其他信号源按钮，则电视将切换到选定的信号源，相应的LED将亮起。
• 重置RJP或关闭再打开电视电源后，系统将需要10秒钟时间在电视和RJP之间建立通信。
• 下表显示了根据优先级别，系统大约需要多少秒才能从电视切换到输入信号源。

情况1：未连接任何输入信号源

信号源 连接时间
AV 2 秒
PC 0.7 秒
HDMI 3.9 秒

情况2：连接了多个输入信号源，并将一个信号源断开连接然后又重新连接。

信号源 断开连接时间 连接时间 总时间
AV 4.5秒 2 秒 6.5 秒
PC 0.7秒 0.7秒 1.4秒
HDMI 3.9秒 3.9秒 7.8秒

例如，如果RJP连接了所有活动的AV、PC和HDMI信号源，则AV信号源的优先级别最高。如果RJP处于HDMI模式，客人断开并重新连接了AV信号源，则系统至少需要6.5秒的时间才能切换到AV信号源。

• 要连接音频（Ipod或Mp3），则应将“音乐”模式设置为“开”，并将“插孔识别”检测功能设置为“关”。
• 支持 A/V、PC 和 HDMI 输入信号源。

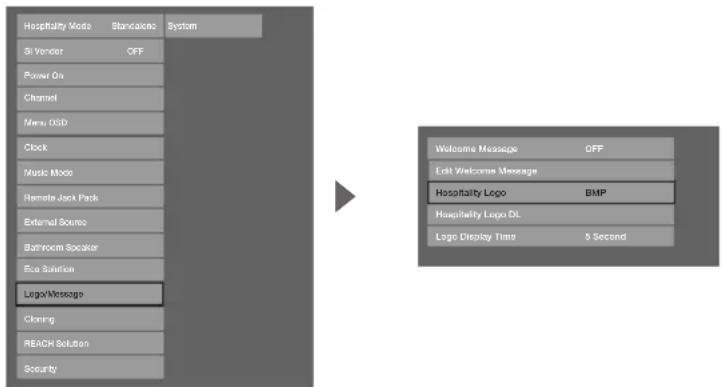

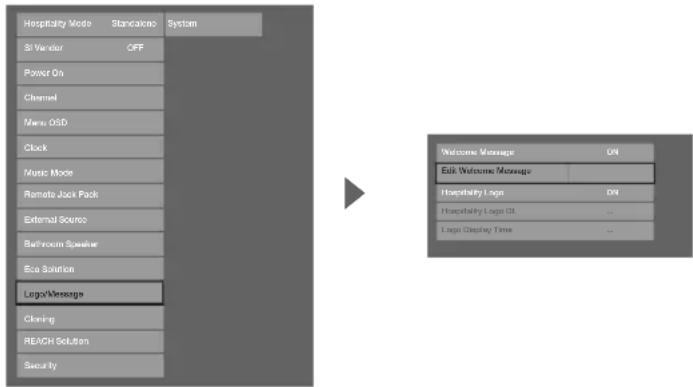

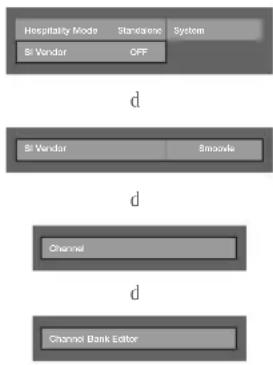

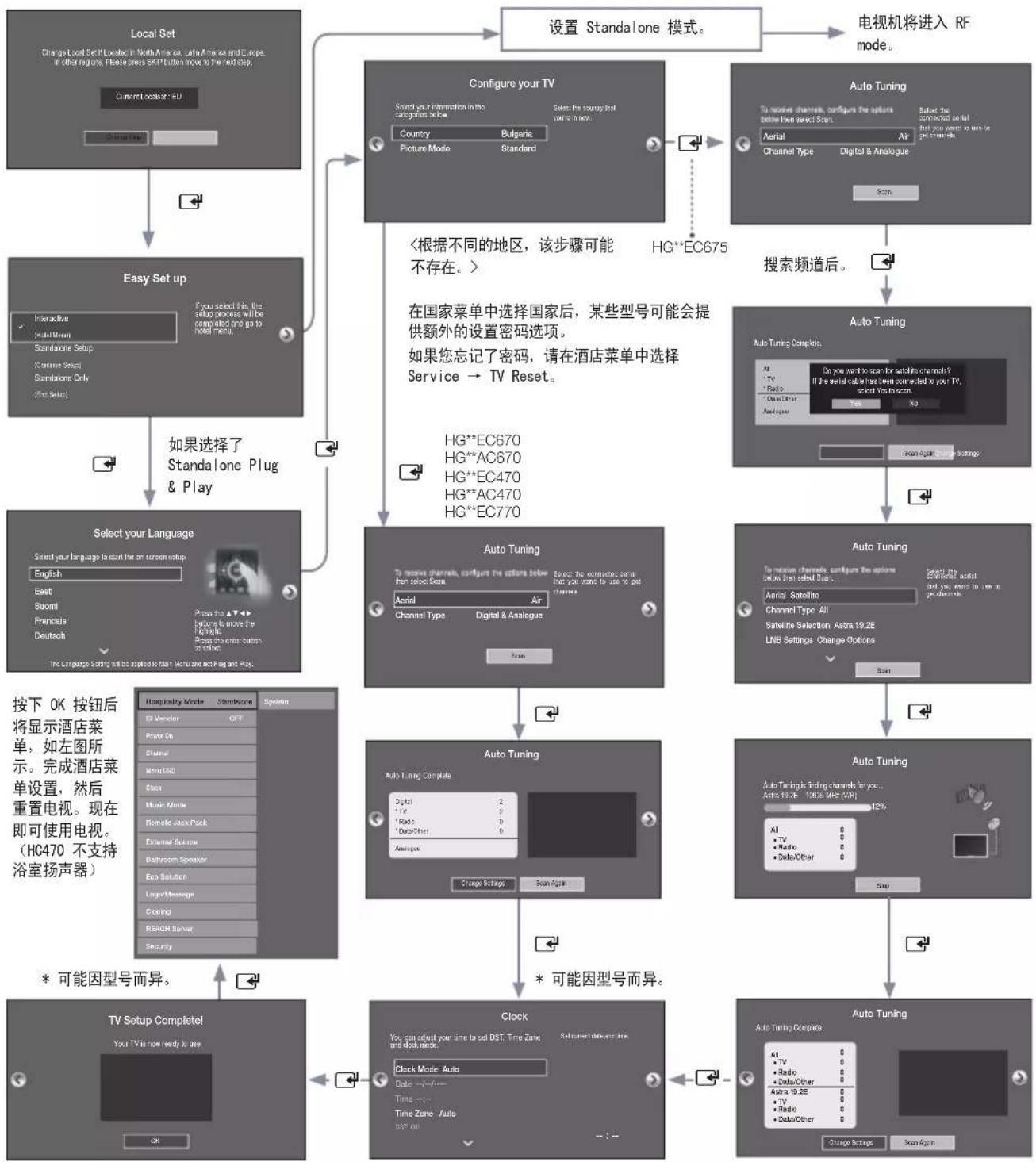

设置酒店选项数据

要进入此模式：请依次按MUTE 1 1 9 ENTER按钮。（在“酒店”模式下设置“独立”模式。）

要退出此菜单：先关闭电源，然后再打开。

编号	酒店电视功能			说明
	类别 项目 初始值
1 Hospitality Mode Hospitality Mode Standalone				选择“酒店”模式。交互模式:电视配合SITSB或SBB工作。独立模式:电视独立工作,没有SITSB或SBB。
2 SI Vendor SI Vendor OFF				交互模式:Samsung/2M/LocateL/VDA/VDA-S/Acentic/Sutrinerelone模式;关/Movielink/Swisscom/Smoovie
3 Power On	Power On Channel Last Saved			设置开机时应用的默认值。用户定义:允许您手动设置“开机频道”和“开机频道类型”。请参阅下方的“开机频道编号”和“开机频道类型”。上次保存的值:如果您选择此项,打开电视时将显示上次关闭时正在播放的频道。
	Power On Channel Num ...			打开电视时将自动切换到该频道。
	Power On Channel Type ...			选择频带:ATV(模拟无线频带)、DTV(数字无线频带)、CATV(模拟有线频带)、CDTV(数字有线频带)
	Power On Volume Last Saved			用户定义:允许您手动设置“开机音量”。请参阅下方的“开机音量大小”。上次保存的值:电视打开时,恢复上次关闭电源时设置的音量。
	Power On Volume Num ...			电视打开时将使用该音量级别。
	Min Volume 0			在独立酒店模式下,用户可以设置的最小音量级别。
	Max Volume 100			用户可以设置的最大音量级别。
	Power On Source TV			选择打开电视时的信号来源。
	Power On Option Last Option			确定电源故障恢复或拔下电源插头再重新插上后的电视状态。上次选择:返回上次电源状态。如果上次处于“待机”模式,则返回“待机”状态。如果处于开启状态,则开启。开机:电力恢复时,电视打开。待机:电力恢复时,电视进入“待机”模式。
4 Channel	Channel Setup ...			立即直接访问用户“频道”菜单上的某些功能,例如“自动选台”、“手动选台”、“天线设置”等。

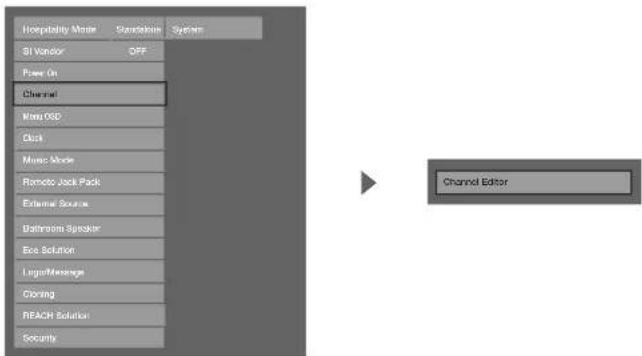

	Channel Editor ...			通过“频道编辑器”,您可以编辑存储在电视内存中的频道。您可以使用“频道编辑器”执行以下操作:更改频道编号和名称,并按所需频道编号顺序对频道排序。关闭所选频道的视频画面。关闭视频画面后将不显示频道的视频图像,仅输出声音,同时在屏幕上显示扬声器图标。此外,您还可以轻松查看每个频道的信息,而不需要直接显示每个频道。
	Mixed Channel Map ON			此功能可用于同时显示/浏览所有天线类型(无线/有线或卫星)频道。开:混合频道映射设置为“开”时,无论选择的是哪种天线类型,客户都可以访问完整的频道映射。频道列表中也会显示所有无线和有线类型的频道。关:混合频道映射设置为“关”时,客户仅能访问与所选天线类型(无线/有线或卫星)对应的频道映射。频道列表/编辑器中也仅显示所选天线类型的频道。
	Dynamic SI OFF			开:将检查DTV节目频道编号。(不可访问DTV频道编辑器)关:不检查DTV节目频道编号。(可访问DTV频道编辑器,但不支持其他频道节目编号更新)
	Channel Rescan Message ON			当频道映射中的数据与所传送的数据不匹配时,电视将自动对频道进行调整,以恢复频道映射中的数据/参数。开:当“频道重新扫描消息”设置为“开”时,酒店客人将看到显示有“正在重新扫描频道”消息的屏幕菜单。关:若显示重新扫描消息的屏幕菜单不应为酒店客人看到,则酒店管理员可将“频道重新扫描消息”调为“关”。
	Pan Euro MHEG OFF			关:若“泛欧MHEG”设置为“关”,则MHEG将根据现有的产品规格运行。开:若“泛欧MHEG”设置为“开”,则无论产品规格或地区,MHEG均为“开”。

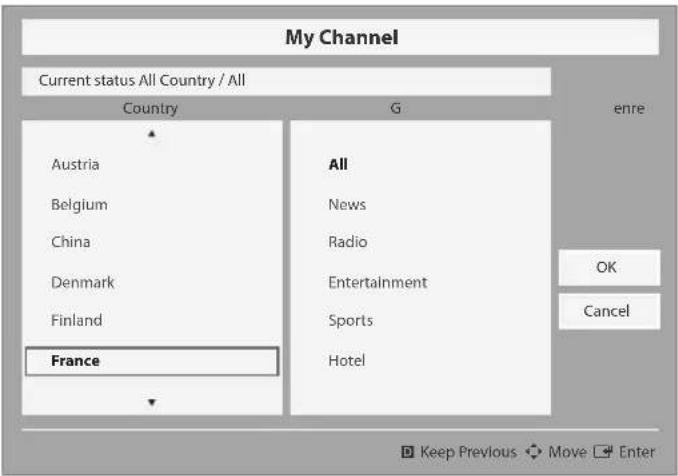

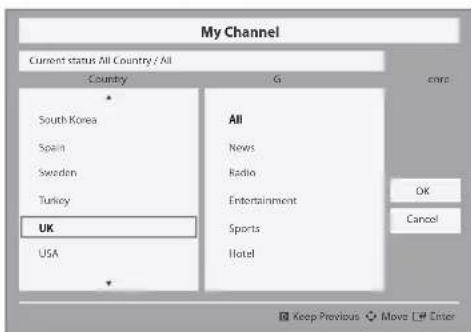

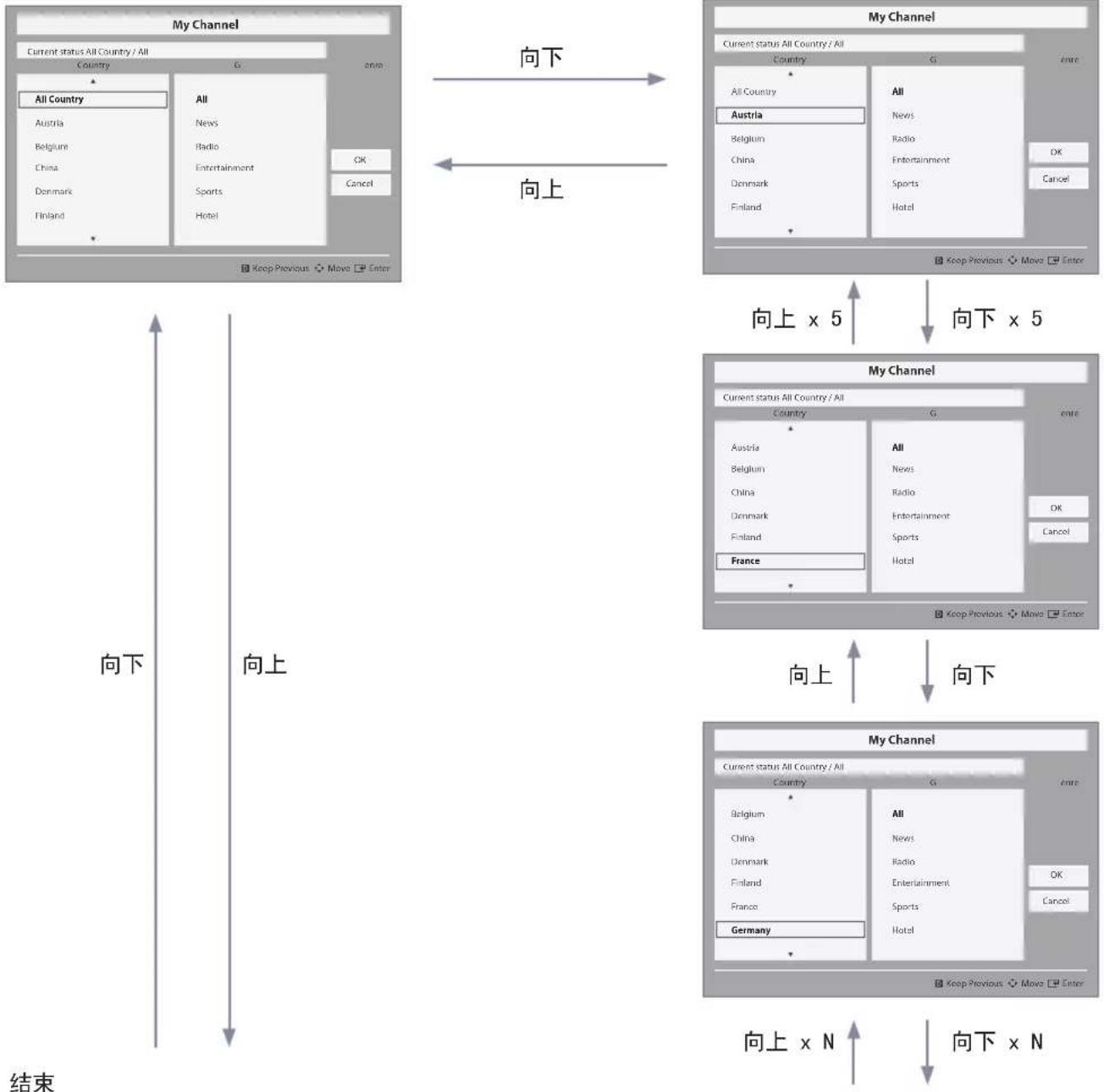

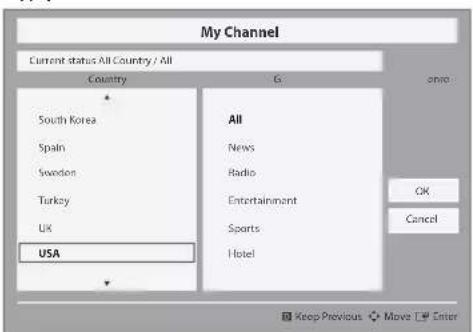

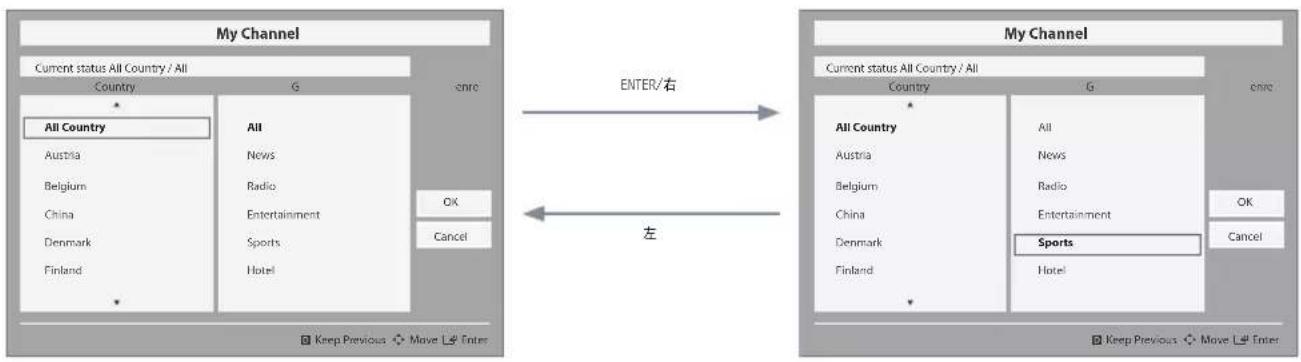

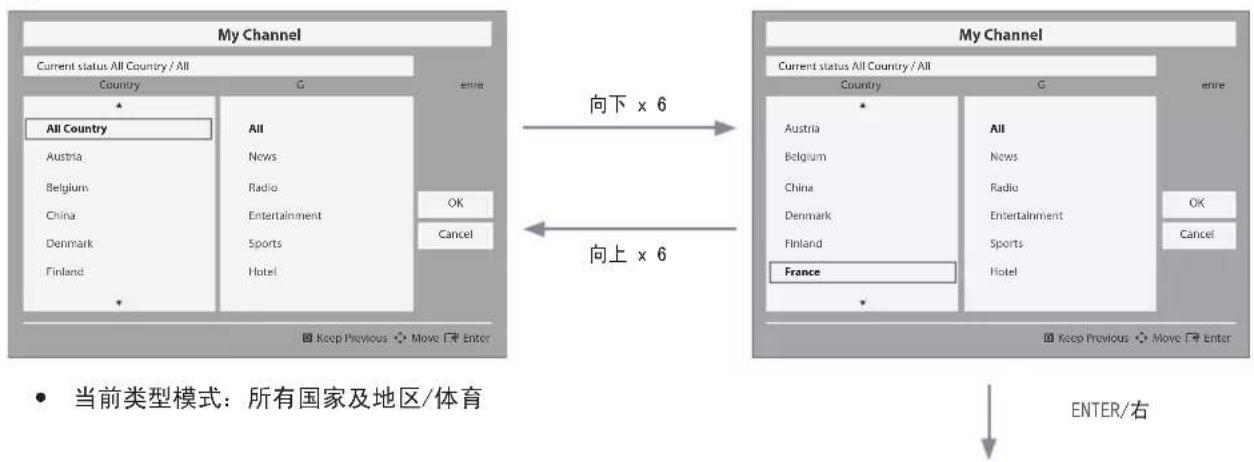

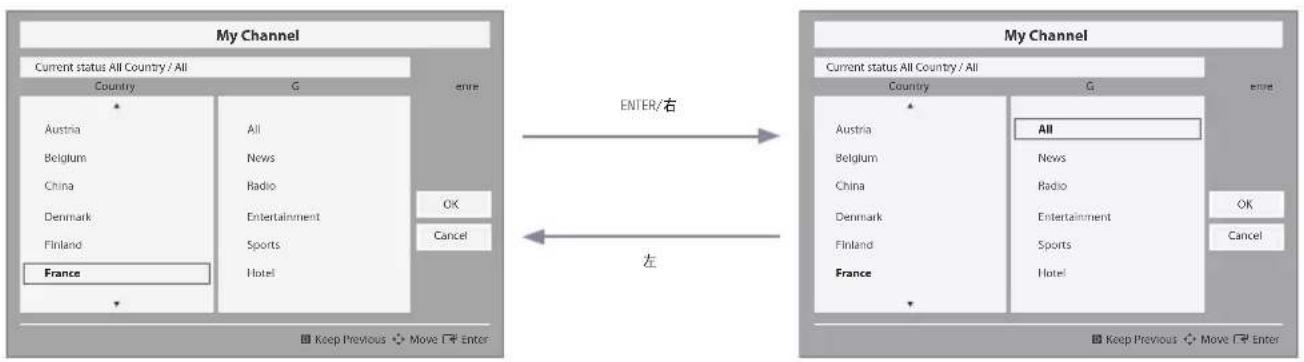

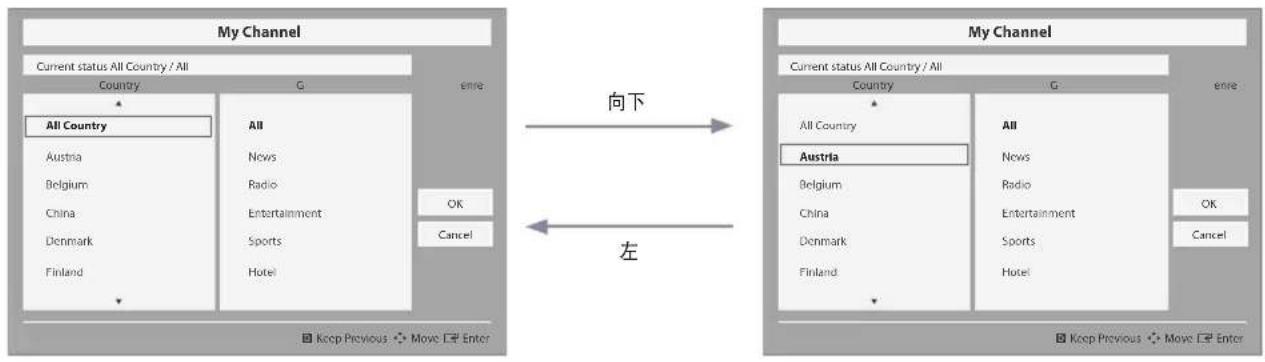

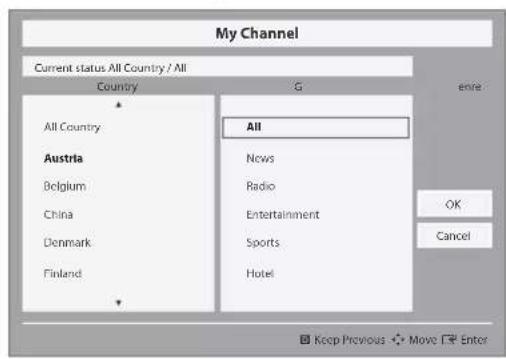

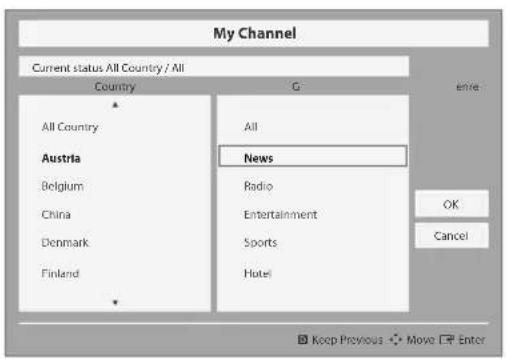

	My Channel OFF			启用或禁用“我的频道”功能。

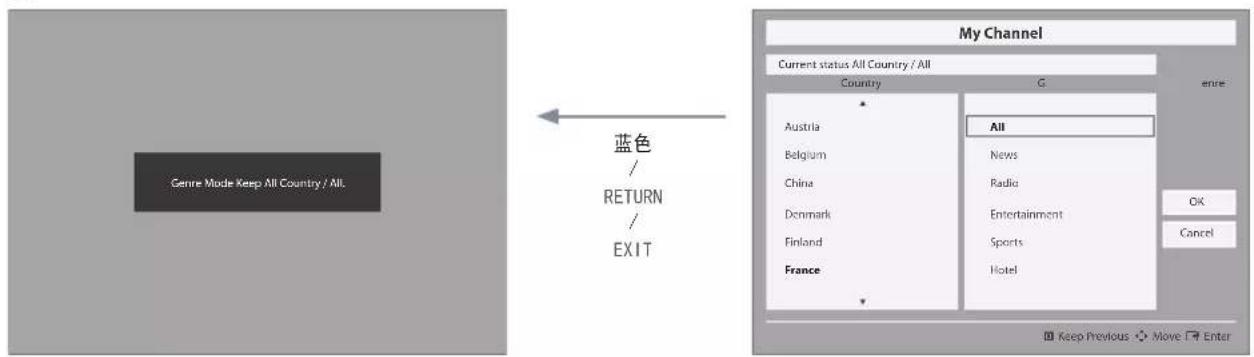

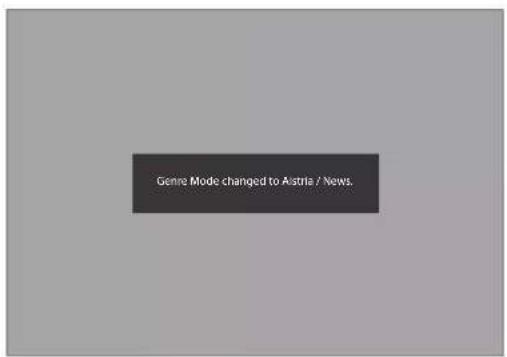

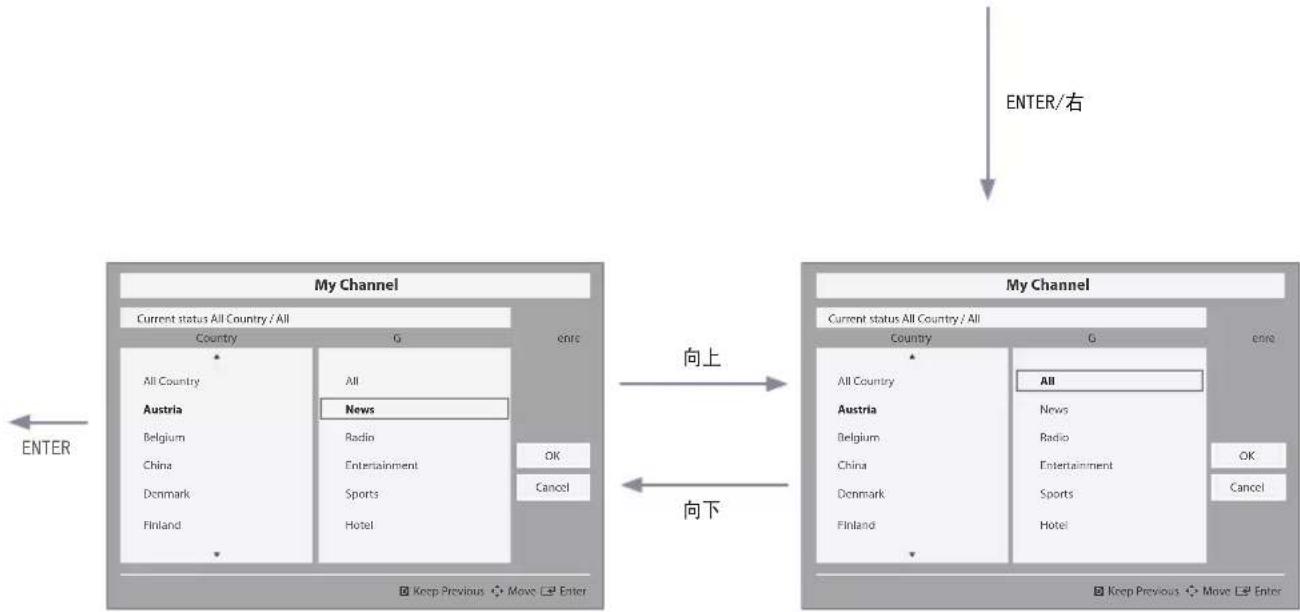

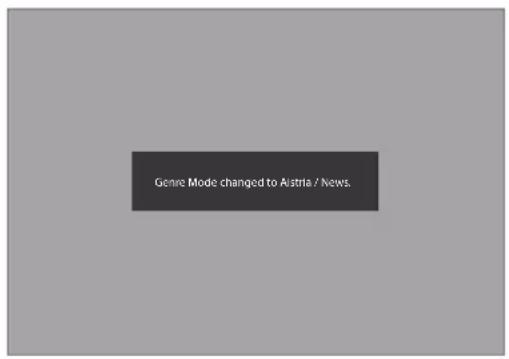

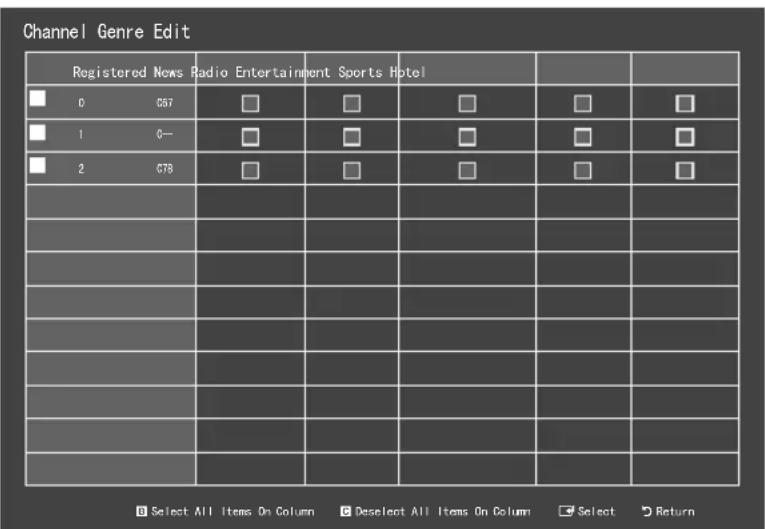

	Genre Editor ...			编辑频道的类型。(在“我的频道”设置为“开”时可用)
4 Channel Subtitle Auto	On OFF			此功能用于打开/关闭自动开启特定国家/地区语言字幕的功能,仅适用于可以接收向欧洲传输的 DVB 广播的酒店电视。此功能与法国的字幕规范有关。其他国家/地区的字幕则根据相应的国家/地区规范显示,而与“自动开启字幕”功能无关。·开:当“自动开启字幕”功能设置为“开”时,字幕将按照法国的字幕规范显示。·关:当“自动开启字幕”功能设置为“关”时,字幕将无需按照法国的字幕规范显示。
5 Menu OSD	Picture Menu Lock OFF			启用或禁用图像菜单。
	Menu Display ON			·开:显示主菜单。·关:不显示主菜单。
	Panel Button Lock Un- lock			启用/禁用前面板(本地按键)操作。·解锁:解锁所有面板按键。·锁定:锁定所有面板按键。·仅电源:锁定除电源按键以外的所有面板按键。·菜单/节目源:锁定“菜单”和“节目源”面板按键。
	Home Menu Display ON			关:不显示主页菜单。开:显示主页菜单。
	Home Menu Editor			编辑主页菜单。
	Home Menu Auto Start ON			开:主页菜单自动启动。关:主页菜单不自动启动。

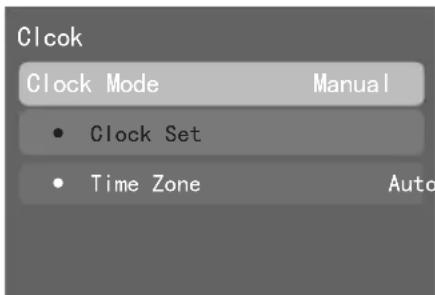

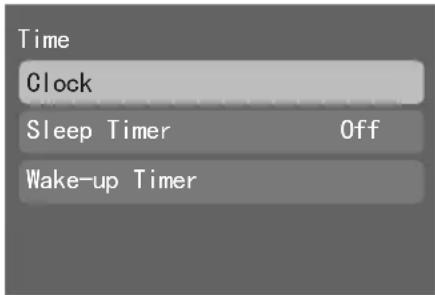

6 Clock	Clock Type OFF			选择时钟类型(关/软件时钟/外部时钟)·关:酒店选项下的时钟选项将不运行。·软件时钟:仅软件时钟运行。·外部时钟:与LED 时钟相关的项目用作“调光”/“时钟测试”/“时间格式”。
	Local Time Manual			选择更新时钟数据的方式。电视处于独立模式时,使用DTV 频道的时钟数据自动设置频道或手动进行时钟设置。
	Time Channel Type ...			选择使用哪个DTV 频道的时钟数据来设置时钟。
	Time Channel Num ...			DTV 频道编号
7	Music Mode	Music Mode AV OFF		用于从作为AV 信号来源的mp3/音频播放器中获取音乐输出。打开时,即使没有视频信号,您也可以通过电视听到播放器的声音。但是,电视的背光将保持开启,并且添加视频信号后,它会正常显示。
		Music Mode PC OFF		用于从作为PC 信号来源的mp3/音频播放器中获取音乐输出。打开时,即使没有视频信号,您也可以通过电视听到播放器的声音。但是,电视的背光将保持开启,并且添加视频信号后,它会正常显示。
		Music Mode Comp. OFF		用于从作为分量输入信号来源的mp3/音频播放器中获取音乐输出。打开时,即使没有视频信号,您也可以通过电视听到播放器的声音。但是,电视的背光将保持开启,并且添加视频信号后,它会正常显示。(仅适用于 HC770)
		Music Mode Backlight Off		音乐模式下的背光开/关选项,用于省电
8	Remote Jack Pack	Priority AV	1	如果设置了插孔优先级,则将插头插入插孔时会自动根据插孔优先级设置相应信号源
		Priority PC	2	如果设置了插孔优先级,则将插头插入插孔时会自动根据插孔优先级设置相应信号源。
		Priority HDMI 3		如果设置了插孔优先级,则将插头插入插孔时会自动根据插孔优先级设置相应信号源。
		AV Option	AV	选择RJP AV 信号源(信号源选项取决于型号)。
		HDMI Option	HDMI 1	选择电视的哪个HDMI 源将连接到RJP 插孔。(HDMI1/HDMI2/HDMI3)
9 External Source	USB Pop-up Screen Default		当有 USB 设备连接到电视时:默认:将显示一个弹出窗口。自动:自动打开 USB 内容菜单。禁用:既不显示弹出窗口也不显示内容菜单。
	External Source Banner ON		如果设置为“开”,当您将电视信号源更换为另一外部输入、按 Info 键或打开电视时,电视将显示外部信号源显示栏(信息)。开:电视屏幕上将显示外部信号源信息。关:电视屏幕上不会显示外部信号源信息。
	Auto source OFF		开:在将外部信号来源连接到电视时,电视会识别信号来源,然后自动切换至该信号来源。关:关闭“自动信号源”功能。
	Anynet+Return Source Power On Src		选择断开 Anynet+(HDMI-CEC) 连接后返回的电视节目源。(此功能对于 Guestlink RUP 特别有用。)
10	Bathroom Speaker (HC470 not support it)	Sub Amp Mode 2		确定子放大器的工作模式。-0:关闭子放大器功能(关闭 PWM)。-1:根据主音量控制确定子音量。即,子音量是根据“开机音量”、“最小音量”和“最大音量”值确定的。-2:根据浴室控制面板设置确定音量。
		Sub Amp Volume 6		开机初始状态的子放大器音量级别。
11 Eco Solution Energy saving Off			调整电视亮度以降低能耗。关:关闭省电功能。低:将电视设置为低省电模式。中:将电视设置为中等省电模式。高:将电视设置为高等省电模式。
12 Logo/Message	Welcome Message	OFF	打开电视时显示欢迎消息,时长5秒。
	Edit Welcome Message		编辑欢迎消息。
	Hospitality Logo	OFF	开启或关闭酒店徽标功能,如果开启,打开电视时将在获取初始源信号前显示徽标,持续时间为“徽标显示时间”中设置的时长。
	Hospitality Logo DL	...	下载酒店徽标。酒店徽标文件要求:仅限 BMP 或 AVI 文件。最大文件大小:BMP - 960 X 540。AVI - 30MB。文件只能命名为samsung.bmp 或 samsung.avi。
	Logo Display Time	...	酒店徽标显示时间(3/5/7秒)。
13	Cloning	Clone TV to USB -		将当前电视选项克隆到 USB 存储设备。
		Clone USB to TV -		将 USB 存储设备上保存的电视选项克隆到电视。
		Setting Auto Initialize	OFF	将“设置自动初始化”设置为“开”时,如果关闭后再打开电源或主电源,则数据将恢复为克隆值。如果没有克隆值,则即使将“设置自动初始化”设置为“开”,系统也会忽略此设置,操作将与“设置自动初始化”设置为“关”时一样。
14	REACH Solution	REACH 3.0	OFF	开:开启 REACH 3.0关:关闭 REACH 3.0
		REACH 2.0	OFF	开:开启 REACH 2.0关:关闭 REACH 2.0
		REACH Channel	...	选择 SIRCH 更新频道
		Group ID ...		选择 SIRCH 组 ID
		Ticker	...	开:将显示“走马灯”内容。关:不显示“走马灯”内容。
		REACH Update Time	...	选择 SIRCH 更新时间。在 SIRCH 更新时间里,您可选择在 12:00 AM/PM 或在 2:00 AM/PM 时执行自动升级。您也可以选择每隔 1 小时或每隔 2 小时执行升级。
		REACH Update Immediate	...	开:一旦电视进入“待机”模式,则执行 SIRCH 更新。关:仅在所选的 SIRCH 更新时间执行 SIRCH 更新
		Room Number	...	编辑房间号
14	REACH Solution	REACH 2.0 TV Sound ...		·开:即使在显示 REACH 2.0 电视菜单时,仍不断输出当前电视节目源的电视声音。 ·关:在显示 REACH 2.0 电视菜单时,即停止输出当前电视节目源的电视声音。
		REACH 2.0 Server Version	...	显示当前在电视上更新的 SIRCH 克隆文件的版本。
15 Security	Password Input ...			输入密码 00000000。
	Password Setting ...			设置新密码。
	Password Reset ...			将密码重置为 00000000。
	Security Mode ...			将安全模式设置为“开”或“关”。
	USB ...			启用或禁用 USB。
	HDMI ...			启用或禁用 HDMI。
	TTX Security ...			启用或禁用 TTX 功能。
16 System	Self Diagnosis for TV ...			进入自诊断菜单。 ·图片测试:用于检查图片问题。如果测试图片中存在问题,请选择“是”并遵循屏幕上的指示。 ·声音测试:使用内置音乐旋律来检查声音问题。如果测试中出现问题,请选择“是”并遵循屏幕上的指示。
	Self Diagnosis for HTV ...			用于检查可变音频输出的状态以及与 SI STB 或 SBB 之间的通信。若发现可变音频输出功能存在任何问题或与 SI STB 或 SBB 之间的通信存在任何问题,请启用此功能进行检查。
	SW Update	...		软件 USB 升级功能
	Service Pattern OFF			显示服务模式。
	Sound Bar Out	OFF		可使用 Anynet 连接将 Samsung 条形音箱等外部设备与电视相连,这样,电视声音便能通过条形音箱设备输出。若“酒店出厂菜单”中这一项设置为“关”,则此功能禁用。当“条形音箱”选项设置为“开”且通过 HDMI 连接到扬声器时,电视的主扬声器将静音。
	TV reset ...			恢复出厂设置

REACH（酒店用远程增强主动控制）是一种专业的交互式遥控器，它允许用户通过RF DTV将电视固件更新、克隆数据、频道映射更改、S-LYNK REACH内容和“走马灯”内容同时传输到数百台酒店电视中。REACH功能仅在独立模式下可用。REACH服务器单独出售。更多有关如何操作REACH服务器的信息，请参阅随附在REACH服务器产品中的REACH服务器手册。

欢迎消息是指每当客人打开酒店客房里的电视时即在电视上显示自定义消息的功能。

• 欢迎消息的设置位于“酒店选项菜单”中。
  -为确保电视在接通电源时显示自定义消息，欢迎消息功能应设置为“开”。

<对于某些型号和地区，可能不存在某些菜单项>

• 欢迎消息可在“酒店服务”菜单中进行编辑，但最多不能超过25个字符。

• 以下为欢迎消息支持的字符列表。

仅允许使用从A到Z的大写字母。

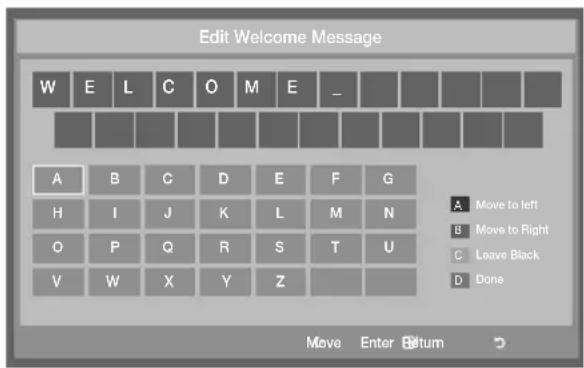

• 可使用遥控器上的导航键、彩色键和 Enter 键在“编辑欢迎消息”屏幕菜单中编辑欢迎消息。

• 欢迎消息和酒店徽标不能同时启用。

“酒店徽标”功能可在电视开机时显示酒店的徽标。

• “酒店徽标”设置位于“酒店”模式菜单下。

• 打开“酒店徽标”选项时，“徽标下载”和“徽标显示菜单”项将启用。
  -如果内存中存储有徽标图像并且“酒店徽标”选项已打开，则电视将在开机时显示酒店徽标。
  -如果“酒店徽标”选项关闭，那么徽标图像即便已经加载到电视也不会显示。

<对于某些型号和地区，可能不存在某些菜单项>

酒店徽标

• 您可以通过此选项选择是否显示酒店徽标图像。

• 初始值为“关”。

-可设置为“关”或“开”。

-设置为“开”后，“徽标下载”和“徽标时间显示”菜单项将激活。

酒店徽标下载

• 您可以通过此选项将徽标图像从USB设备下载到电视的内存中。

-将图像复制到电视时，屏幕会显示“等待”消息。

• 成功完成复制操作后，屏幕会显示“已完成”消息。

• 复制操作失败时，屏幕会显示“失败”消息。

• 未连接到任何 USB 设备时，屏幕会显示“无 USB”消息。

-USB设备中没有可供复制的文件或文件格式错误（必须为BMP文件）时，屏幕会显示“没有文件”消息。如果USB设备中有徽标文件而屏幕显示“没有文件”消息，请检查文件格式。

• 徽标文件格式

• 电视仅支持 BMP 和 AVI 格式的徽标文件。

-文件名称必须为samsung.bmp或samsung.avi。

-BMP 格式的最大分辨率为 1280 × 720

-AVI 格式的最大文件大小为 30MB。

-电视不会更改图像的尺寸或显示比例。

USB克隆功能是指从一台电视中下载用户配置好的设置（图像、伴音、输入、频道、设置和酒店设置），然后再将这些设置上传到其他电视中。

可将电视（主机）中用户定义的所有设置都复制到USB设备中。

• 从电视克隆到 USB：此操作是将电视 EEPROM 中特定区域的存储数据复制到 USB 设备。

1. 将USB驱动器插入到电视机背面的USB端口中。
2. 依次按以下按钮进入“酒店选项”。

MUTE 1 1 9 ENTER

1. 按 或 按钮选择“从电视克隆到USB”然后按ENTER按钮。

2. 将显示消息“从电视克隆到USB”，然后按ENTER按钮。

3. 您可以确认 USB 克隆操作的状态。

4. 进行中：正在复制数据到 USB 设备。

5. 已完成：成功完成复制操作。
6. 失败：复制操作失败。
7. 无USB：未连接任何USB设备。

• 从USB克隆到电视：此操作是将USB设备中的存储数据下载到电视中。

• 将USB驱动器插入到电视机背面的USB端口中。

• 依次按以下按钮进入“酒店选项”。

MUTE 1 1 9 ENTER

1. 按 或 按钮选择“从USB克隆到电视”，然后按ENTER按钮。
2. 将显示消息“从USB克隆到电视”，然后按ENTER按钮。

1. 您可以确认USB克隆操作的状态

2. 进行中：正在复制数据到 USB 设备。

3. 已完成：成功完成复制操作。
4. 失败：复制操作失败。
5. 无USB：未连接任何USB设备。
6. 没有文件：USB 设备中没有可以复制的文件。

按住 ENTER 键 5 秒钟，执行从 USB 复制到电视的操作。

克隆功能仅支持相同的型号系列。（不同型号系列之间无法进行克隆。）

要在安装过程中实现快速克隆，

请插入保存有第一台电视主要设置的USB驱动器，然后按住Enter键5秒钟。

“酒店用即插即用”功能可在电视首次开机时自动执行酒店模式选择、国家/地区设置、时钟设置和图像模式设置。

• “酒店用即插即用”仅在首次打开电视时可用。

-设置好第一台电视后，运行“从电视克隆到USB”。

• 其他电视只需退出“酒店用即插即用”，然后连接USB，运行“从USB克隆到电视”即可。

1. LocalSet

• 查看当前本地设置。
• 如果您希望更改本地设置，请选择更改。
• 如果您选择了跳过，将出现开始屏幕。

2. Start - Easy Set Up

• 如果您选择了单机模式，则电视将默认设置为“独立”酒店模式。
• 选择交互模式后，将出现“交互设置菜单”。关闭电源，退出“交互”菜单。
  -选择单机即插即用进入下一步。

-选择OSD（屏幕菜单）语言。
- 显示时间：屏幕菜单超时时间和操作与Samsung家用电视型号相同。

-选择适当的国家/地区和图像模式。
-对于某些型号和地区，可能不存在某些国家/地区项。

5. Auto Tuning

• 选择天线信号源和频道类型。配置好设置后，选择扫描
  -自动选台操作开始搜索频道。
  -自动选台操作完成后，将显示频道信息

6. Clock

-选择DST（夏令时）和时区以正确设置时间。

7. TV Setup Complete

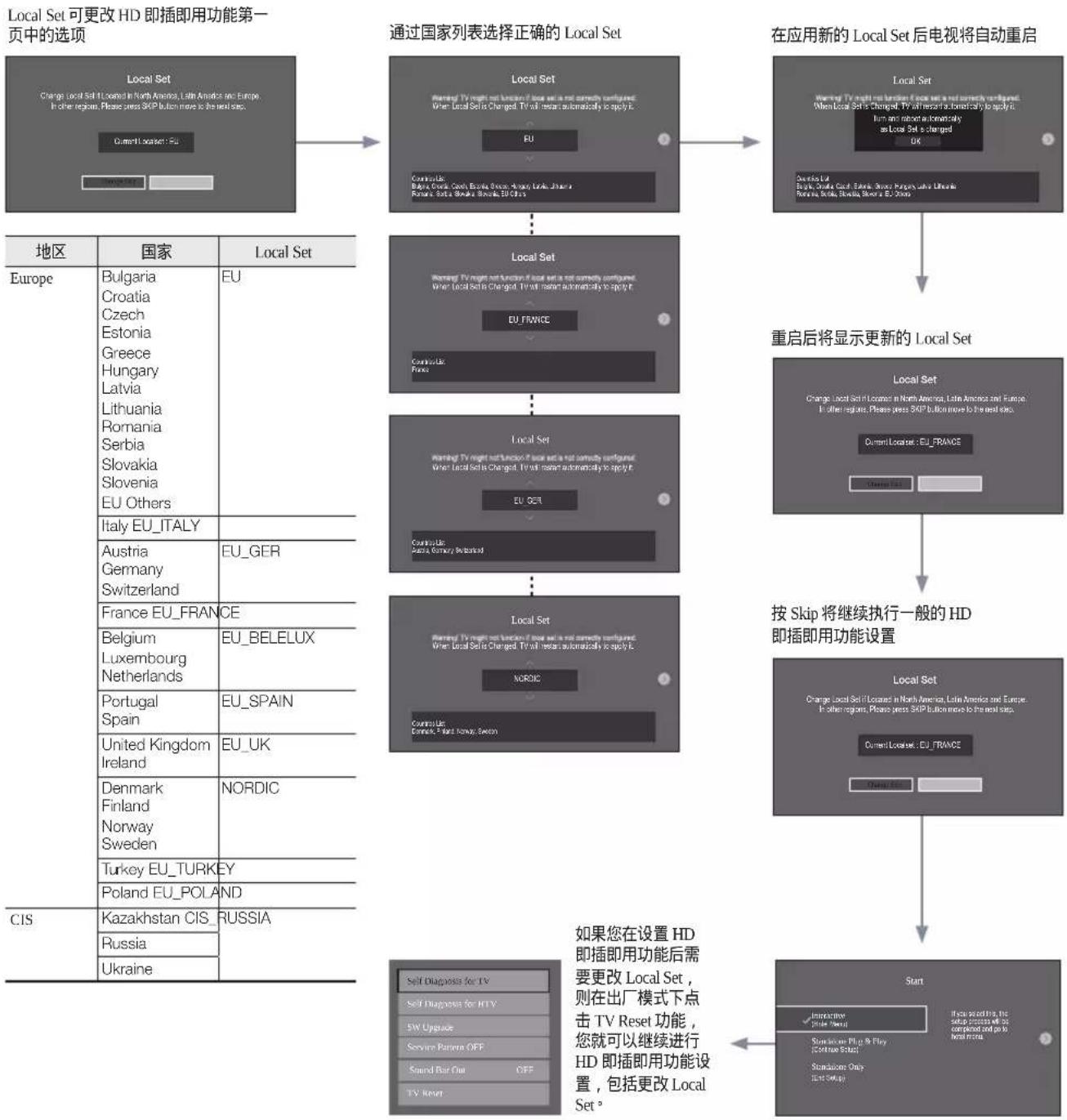

高清即插即用 - 本地设置（仅适用于欧洲）

• “本地设置”是一系列极其重要的软件设置值，如语言、广播频率等。
• “本地设置”若未配置正确，电视可能无法正常工作。因此，请根据所提供的国家/地区列表选择正确的“本地设置”。

如果用户在待机模式下按遥控器上的Info键，则软件时钟将在屏幕上显示当前时间。

• 如果用户在电视处于待机模式时按Info键，则电视将开机，并在屏幕上显示当前时间10秒钟，然后又恢复待机模式。
  -时间显示为正常横幅大小的数字时钟。具体是使用12小时还是24小时制，由信息格式决定。
• 如果用户在电视打开时按 Info 键，则将执行原来的 Info 键功能。

详细说明

-软件时钟是否运行取决于工厂安装菜单中的开/关设置。
- 如果软件时钟开启，则会自动关闭“快速”徽标选项。（这种情况下，即使您再次打开“快速”徽标选项，它也会在电视重新开机时自动关闭。）
- 如果主电源关闭，只有具有备用电容器和RTC的机型才能保存时间设置。
- 当处于待机模式的电视显示当前时间时，电视将关闭视频画面并静音。
- 这种情况下，即使打开“酒店”徽标，也会跳过“酒店徽标”显示。

• 该功能仅在独立模式下有效。
  -运行软件时钟时的其他按键功能详细说明
  -Info键与电源键的作用一样。
• 运行软件时钟时按Power键或Info键，电视将进入待机模式。
• 运行软件时钟时按Power键和Info键之外的其他按键将不起作用。
• 这种情况下，开机定时器将无效。
  -关机定时器和睡眠定时器有效。
  -将“时间”菜单下的时钟模式设置为手动时，RTC电路将保存submicom的时间。
  -即使未配置当前时间，也会以与菜单显示时间的相同方式显示时间。（一：一）

多代码遥控器是一种特殊的传输器，能够通过一个遥控器控制多台电视。

此功能在配有多台电视的场所非常有用，如医院。“设置ID”中的数字将显示在信号源屏幕菜单中。多代码遥控器可支持多达9种不同的遥控器按键传输。

每台电视机的初始ID代码均为“0”。

在模拟TV模式或PC模式下，可以设置或重置ID代码。（在TTX频道或DTV频道中不可用）

-1D 代码可以为 0 至 9 之间的数字。

• 按住 RETURN + MUTE 键 7 秒以上，然后按下您想设置的数字键。

• “设置 ID” 屏幕菜单将显示在中间位置。

-将显示以下文字：“遥控器代码设置为 x 。如果要更改遥控器代码，请输入您要更改的数字。”（x表示数字）此屏幕菜单将持续显示，直到按下 Exit 键为止。

-例如，如果用户按下数字1，则电视和遥控器的ID代码将设置为数字1。

• 将显示以下文字：“遥控器代码已更改为1”。这样，电视便只能由具有相同ID代码的遥控器控制。

-如果遥控器和电视的ID代码不一致，将显示以下文字：

“TV ID x”（x即电视的ID）

• 按住 EXIT + MUTE 键 7 秒以上可复位 ID 代码。电视和遥控器的 ID 代码都将复位为“0”。将显示“遥控器代码设置为 0。”

• 不同遥控器设置或复位 ID 代码的方式可能不同。请参阅下表。

设置时间

MENU System Time Clock Clock Set

• 已输入时间

• 按遥控器按钮选择时钟，然后设置时间。

设置交互模式的时间

• 如果酒店系统传输时间信息，则会自动设置时间。

• 如果酒店系统不传输时间信息，则不会显示时间。

时间设置完成后，前面板上将会显示时钟。

视频道银行卡提供酒店客户喜爱的特定频道。

在“独立”模式下设置“频道银行编辑器”

1. 按“MUTE+1+1+9+Enter”进入酒店独立菜单
2. 选择SI厂商：“Smooovie”
3. 将出现新的菜单选项“Channel Bank Editor”
4. 进入“Channel Bank Editor”

<对于某些型号和地区，可能不存在某些菜单项>

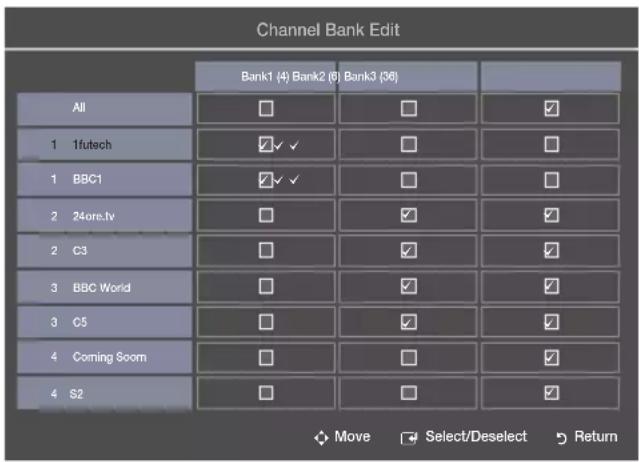

1. 编辑频道银行，如下所示。

a. Bank1（免费频道）：选择遥控器中没有卡时使用的频道。
b. Bank2（家庭卡一绿色）：选择在遥控器中有绿卡时使用的频道。
c. Bank3（成人卡一红色）：选择在遥控器中有红卡时使用的频道。

SM00VIE遥控器的使用参考

1. 如果选择SM00VIE作为SI厂商，则应该使用SM00VIE遥控器。
2. 通过遥控器上的数字键，用户只能选择 Bank1 频道。

请记住，如果您希望在使用绿卡或红卡时更换频道，请使用频道上/下键。

1. 在频道指南或频道列表中，用户只能看到 Bank1 频道列表。

“频道编辑器”可编辑频道编号和名称。

• 使用“频道编辑器”根据用户所需的频道编号对频道进行排序。

<对于某些型号和地区，可能不存在某些菜单项>

独立模式下使用频道编辑器的简单步骤

步骤 概要
1 在“酒店”选项菜单”中操作“频道自动储存”
2 进入“酒店选项菜单”中的“频道编辑器”
3 编译一个与您想要的最终频道列表相关的表格
4 使用TOOL按钮按照所编译表格重新排列频道
5 按EXIT或RETURN按钮退出。
<为更好地理解，请参阅以下详细信息>

我的频道

确定酒店所提供的频道的国家/地区和类型。如果用户选择某一国家/地区和类型，则显示相应的频道。

• 您必须先选择国家/地区，否则无法设定类型。
• 如果您选择了类型但是没有添加任何频道，则频道列表将显示所有可用频道。
• “我的频道”仅在独立模式下有效。
• 独立模式下的 SI 厂商：如果选择了 Smoovie，则该功能不可用。
• 本功能位于“酒店菜单” “服务模式”下的“酒店选项”中，可以开启或关闭。
• 选项仅在将其设置为“开”时可用。

频道布局[类型模式]

标准	类别	频道模式	天线模式激活		说明
			无线/有线卫星(HC675)
酒店	类型	全部(默认)	0	0	按各个国家/地区提供类型频道模式,这些类型模式在出厂模式中进行管理。
		新闻 0 0
		广播 0 0
		娱乐 0 0
		体育 0 0
		酒店 0 0

• 有关列表显示的项目数量，请参见设计文档。

键盘指南

按钮 操作 导航 帮助
蓝色 返回屏幕。(类型设置:上次的国家/地区及类型) 保持先前设置
ENTER 选择一个项目。确认
频道向上/向下 一页一页地移动高亮显示内容。(无指南)
向上/向下 导航各个国家/地区及类型列表。(循环滚动。)		移动
右	选择高亮显示的项目,然后将高亮显示的内容移至类型区域。
RETURN	返回屏幕。(类型设置:上次的国家/地区及类型)(无指南)
EXIT 返回屏幕。(类型设置:上次的国家/地区及类型)(无指南)

注意

• 本部分描述了电视开机时显示的前端用户界面的布局。（出厂模式 类型模式：启用）
• 类型是各个国家/地区的子列表。

• 当前广播屏幕显示的是最近的记忆频道。

• 如果用户想保持先前的国家/地区和类型频道映射，请按遥控器上的“蓝色”、RETURN 和 EXIT 按钮关闭前端用户界面。

其他

默认高亮显示项：最近记忆项（国家/地区、类型）
- 超时时间（60秒）

项目

编号名称	说明
1背景屏幕		打开电视时显示最近记忆频道。
2功能标题		功能的名称
3当前状态		显示当前的国家/地区及类型设置。
4国家/地区项		显示国家/地区列表的项目。 显示最近选择过的国家/地区。
5类型项目		显示类型列表的项目。 按各个国家/地区显示可用的类型频道模式，这些类型模式在出厂模式中进行管理。（始终提供“全部”项目） 显示最近选择过的类型。
6突出显示		如果项目标题太长，在区域内显示不完全，则将启动“自动文本滚动”。
7指示器		当有前一页或后一页时显示指示器。
8导航帮助		键盘指南为右对齐。

突出显示交互[国家/地区项]

• 本页面仅用于提示可能的交互。与实际屏幕可能存在差异。

用户可以通过按遥控器的向上向下键来导航各个国家/地区和类型列表中的项目。
- 支持循环导航。

1

结束

突出显示交互[默认类型]

• 本页面仅用于提示可能的交互。与实际屏幕可能存在差异。

• 当前选择的国家/地区为高亮显示。

• 默认高亮显示项：当前选择的类型。

• 节目源好像发生错误。错误提示为：“国家/地区的其他项为高亮显示。”。请确认。（示例：法国）

默认高亮显示项：全部

更改模式交互1（1/2）

• 本页面仅用于提示可能的交互。与实际屏幕可能存在差异。

- 当前类型模式：所有国家及地区/体育

- 选择国家/地区之后，将自动高亮显示类型菜单。
6

更改模式交互1(2/2)

• 本页面仅用于提示可能的交互。与实际屏幕可能存在差异。

5

• 将显示类型模式更改完成消息。
• 超时时间（5秒）

6

• 按向左按钮从类型菜单移至国家/地区菜单，高亮显示当前选中的国家/地区项。

更改模式交互2（1/2）

• 本页面仅用于提示可能的交互。与实际屏幕可能存在差异。

1

5

- 当前类型模式：所有国家及地区/体育
- 选择国家/地区之后，将自动高亮显示类型菜单。

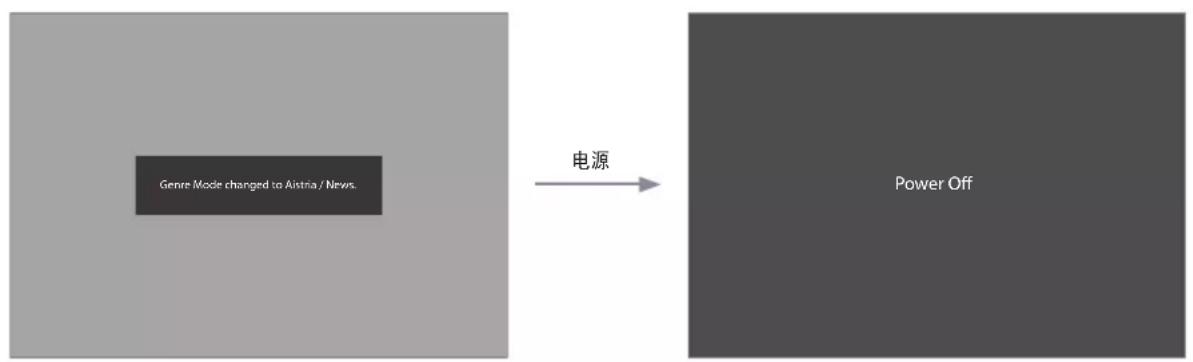

开机情况[最近记忆]

• 本页面仅用于提示可能的交互。与实际屏幕可能存在差异。

1

• 当前类型模式：奥地利/新闻

电源

• 当前类型模式：奥地利/新闻

类型编辑器

• 国家/地区和类型选择可在频道列表菜单中完成。
• 按红色按钮可打开国家/地区子列表，用户可向下滚动列表并选择适当的国家/地区。
• 类型选择可通过向左/向右键完成，即水平滚动频道列表菜单。
• 此功能适用于用户在电视开启的状态下更改类型或国家/地区。

• 可为每个酒店电视频道设置类型的编辑器。
• 用户可在类型编辑器菜单中将已存储的频道添加至特定类型。
• 每个频道可以设置多个类型。
• 可用的类型选项包括：新闻、广播、娱乐、体育和酒店。
• 类型选择既可以在“我的频道”前端用户界面中实现，亦可以在“频道列表”中实现。
• 此功能将在列表中对特定类型的频道进行排序。客人可选择某一类型，然后通过向下滚动已排序列表来选择频道。

“混合频道映射”功能可混合无线、有线和卫星频道

• 要混合无线、有线和卫星频道，“混合频道映射”功能应设置为“开”。

• 打开“酒店选项菜单”下的“混合频道映射”后，使用“频道编辑器”对频道进行排序

条形音箱

2014年推出的Samsung条形音箱和酒店电视

-Samsung条形音箱和酒店电视支持HDMI1.4，因此使用一根HDMI缆线即可通过条形音箱收听电视声音。

-支持的型号：

条形音箱：HW-F350/F450/F550

通过条形音箱操作“酒店模式”

• 电视的下列酒店选项应提前进行设置。

• 酒店选项 开机 开机音量 = “启用”/开机音量/最大音量
  酒店选项 外部设备 条形音箱输出 = “开”

• 将HDMI缆线从条形音箱的HDMI OUT端口连接到酒店电视的HDMI1端口。

-在用HDMI缆线将条形音箱连接到2014酒店电视并打开电视后，条形音箱将自动检测电视并自行转换为“酒店模式”。

• 电视开机两次后，开机音量和最大音量将应用到相连的条形音箱。

条形音箱的“酒店模式”功能

-与电视同步打开/关闭。

-启用HDMI CEC。

-仅可使用“HDMOUT”端口。（其他输入源已禁用）

• “开机”音量和“最大”音量与电视保持同步。（条形音箱的音量设置为电视音量的一半）

• 可通过电视的酒店选项菜单调整“开机”音量和“最大”音量。（条形音箱音量 = 电视音量/2）

例如：如果电视的音量设置为“开机音量 = 20 ，最大音量 = 90 ”，那么条形音箱上使用的开机音量 = 10 ，最大音量 = 45 。

*此功能可能因型号而异。

安装壁挂支架

您可使用壁挂支架套件（单独销售）将电视安装在墙上。有关安装壁挂支架的详细信息，请参阅壁挂支架随附的说明。安装壁挂支架时，请与技术人员联系以寻求帮助。同时建议您不要自行安装。

如果您选择自行安装电视，则对于由此造成的任何产品损坏或者对您自己或他人造成的伤害，Samsung Electronics 概不负责。

壁挂支架套件规格（VESA）

壁挂支架套件未随附在产品中，需单独购买。

将壁挂支架安装到与地板垂直的实心墙上。如要安装到其他建筑材料上，请就近与您的经销商联系。如果安装到天花板或倾斜的墙上，壁挂支架可能跌落并导致严重的人身伤害。

注意

• 下表中列出了壁挂支架套件的标准尺寸。
  购买壁挂支架套件时，我们会提供详细的安装手册和组装所需的所有零件。
  请勿使用不符合 VESA 标准螺钉规格的螺钉。
• 请勿使用超出标准尺寸的螺钉，因为它们会造成电视内部损坏。
• 对于不符合 VESA 标准螺钉规格的壁挂支架，螺钉长度可能因其规格而异。
• 请勿过度拧紧螺钉。这可能会损坏产品或造成产品跌落，导致人身伤害。Samsung对此类事故概不负责。
• 对因使用不符合 VESA 标准或非指定的壁挂支架或消费者未遵循本产品的安装说明而造成的产品损坏或人身伤害，Samsung 概不负责。
• 此电视的安装倾斜度不得超过15度。

英寸 VESA 规格 (A * B) 标准螺钉 数量
22 75 x 75		M4
28 100 x 100
32~40 200 X 200	M8
46~48 400 X 400

请勿在电视打开状态下安装壁挂支架套件。否则可能会导致触电，进而造成人身伤害。

将电视固定到墙上

注意事项：推拉或攀爬电视可能会造成电视跌落。请特别注意不要让儿童爬到电视上或摇晃电视；否则可能导致电视倾翻，造成严重的人身伤害或安全事故。请遵循随附的《安全手册》中提供的所有安全注意事项。为加强稳固性，请按照如下所述安装防跌落装置以确保安全。

为避免电视跌落

1. 将螺钉放入固定夹，并将它们牢牢地固定在墙上。请确认螺钉已牢固地钉在墙上。
   根据墙壁类型的不同，您可能还需要其他材料，如锚固螺钉。
   所需的固定夹、螺钉和绳子未随附在产品中，请自行购买。
2. 从电视的后壳中央取下螺钉，放入固定夹，然后再将螺钉和固定夹一起固定到电视上。
   本产品可能未随附螺钉。在这种情况下，请另行购买以下规格的螺钉。
3. 用一根结实的绳子将固定在电视上和墙上的固定夹连接起来，然后将绳子系紧。

注意

• 将电视靠近墙壁安装，以防电视向后倒。
• 用绳子连接时，固定在墙上的固定夹应与固定在电视上的固定夹高度相同或略低，以确保安全。

• 移动电视前，请先解开绳子。

• 请检查所有连接是否牢固。定期检查连接是否存在易导致故障的松动迹象。如果您对连接的安全性存在任何疑问，请联系专业的安装人员。

Kensington 防盗锁

Samsung 不提供 Kensington 防盗锁。Kensington 防盗锁是一种用于防止系统在公共场所使用时被盗的实用装置。由于制造商不同，其外观及锁定方法可能会与图示有所不同。请参阅 Kensinton 防盗锁随附的手册了解更多信息，以便正确使用该产品。

要锁定本产品，请执行以下步骤：

请在电视背面查找“园”图标。Kensington插槽位于“园”标记旁边。

1. 将Kensington防盗锁连接线绕在椅子或桌子等大件静止物体上。
2. 将装有防盗锁的缆线的一端穿过Kensington防盗锁缆线的环形末端。
3. 将防盗锁装置插入产品上的Kensington锁孔（1）中。
   4.锁定防盗锁。

这些为一般性说明。相关详细信息，请参考锁定装置随附的《用户手册》。
防盗锁装置需单独购买。
由于型号不同，Kensington防盗锁的位置可能会有所不同。

规格

项目 规格 注释
电视制式		PAL、SECAM DVB-TC、DTMB(香港)、DVB-T2CS2
音频输出	扬声器输出	22英寸:3W X 2;28英寸:5W X 2	HG32*C470为5W X 2,其他为32英寸,10W X 2
		40英寸/46英寸/48英寸:10W X 2
	可变音频	4W(单声道)8 ohm SPK'	耳机插孔输出BTL伴音输出
输入	PC D-sub、音频左/右
	A/V音频视频插孔
	HDMI与HDMI规格兼容
	天线75 ohm不平衡式,Din插孔,F插孔
DATA	DATA RJ-12
	RJP RS232
旋转(向左/向右)		HG***C670:20°/60°/90°HG**EC770:20°	其他型号不支持旋转功能
工作温度 10°C~40°C(50°F~104°F)
工作湿度 10%~80%无凝结
存放温度 -20°C~45°C(-4°F~113°F)
存放湿度 5%~95%无凝结

设计和规格如有变更，恕不提前通知。
有关电源和功耗的更多信息，请参阅贴在产品上的标签。
上述规格可能会因型号而异。

支持的视频格式

文件扩展名	容器 视频编解码器 分辨率 帧速率 (fps) 比特率 (Mbps) 首频编解码器
*.avi / *.mkv	AVI	DivX 3.11/4.x/5.x/6.x	1920 x 1080	6~30	30	AC3
	MKV	MPEG4 SP/ASP				LPCM
*.asf / *.wmv	ASF	H.264 BP/MP/HP				ADPCM
*.mp4 / *.3gp	MP4	Motion JPEG 640 x 480 8				(IMA、MS)
*.vro / *.mpg	3GP	Window Media Video v9	1920 x 1080		30	AAC
*.mpeg / *.ts	MOV	MPEG2				HE-AAC
*.tp / *.trp	FLV	MPEG1				WMA
*.mov / *.flv	VRO					DD+
*.vob / *.svi	VOB					MPEG (MP3)
*.divx	PS					DTS (Core)
	TS					G.711 (A-Law、μ-Law)
*.webm	WebM VP8 20	Vorbis

其他限制

y如果内容或容器出错，视频内容将无法播放或无法正常播放。
y如果内容的标准比特率/帧速率超过了表中所列的兼容帧速率，可能会出现没有声音或视频的情况。
y如果索引表有误，则无法支持定位（跳转）功能。
y一些USB/数字摄像设备可能与播放器不兼容
y如果视频超过10Mbps（比特率），菜单可能会延迟显示。

视频解码器 音频解码器
最高支持 H.264, 4.1 级别(不支持 FMO/ASO/RS。)	WMA 10 Pro 最多支持 5.1 声道和 M2 配置。
帧速率:	不支持 WMA 无损音频。
-低于 1280 x 720: 最大 60 帧	Vorbis 最多支持 2 声道。
-高于 1280 x 720: 最大 30 帧	DD+ 最多支持 5.1 声道。
不支持 VC1 AP L4。
不支持 GMC。

支持的字幕格式
y外部

名称	文件扩展名
MPEG-4计时文本	. txt
SAMI	. smi
SubRip	. srt
Subscriber	. sub
Micro DVD	. sub 或 .txt
SubStation Alpha	. ssa
Advanced SubStation Alpha .ass
Powerdivx	. psb

y 内部

名称	容器	格式
Xsub	AVI	图像格式
SubStation Alpha	MKV	文本格式
Advanced SubStation Alpha	MKV	文本格式
SubRip	MKV	文本格式
MPEG-4计时文本MP4	文本格式

支持的照片格式

文件扩展名	类型	分辨率
*. jpg	JPEG	15360 X 8640
*.bmp	BMP	4096 X 4096
*.mpo	MPO	15360 X 8640

支持的音乐格式

文件扩展名 类型		编解码器	备注
*.mp3	MPEG	MPEG1 Audio Layer 3
*.m4a	MPEG4	AAC
*.mpa
*.aac
*.flac	FLAC	FLAC 最多	可支持 2 声道
*.ogg	OGG	Vorbis	最多可支持 2 声道
*.wma	WMA	WMA	WMA 10 Pro 最多支持 5.1 声道和 M2 配置。(不支持 WMA 无损音频。)
*.wav	wav	wav
*.mid	midi	midi 不支持定位
*.midi

SAMSUNG

三星全球服务网

如果您对三星产品有任何咨询或建议，请联系三星客服中心。

400-810-5858（收费）

www.samsung.com/cn/support

生产者(制造商)：天津三星电子有限公司

地址：天津经济技术开发区西区江泰路20号

生产企业(TSEC)：天津三星电子有限公司

地址(TSEC)：天津经济技术开发区西区江泰路20号
