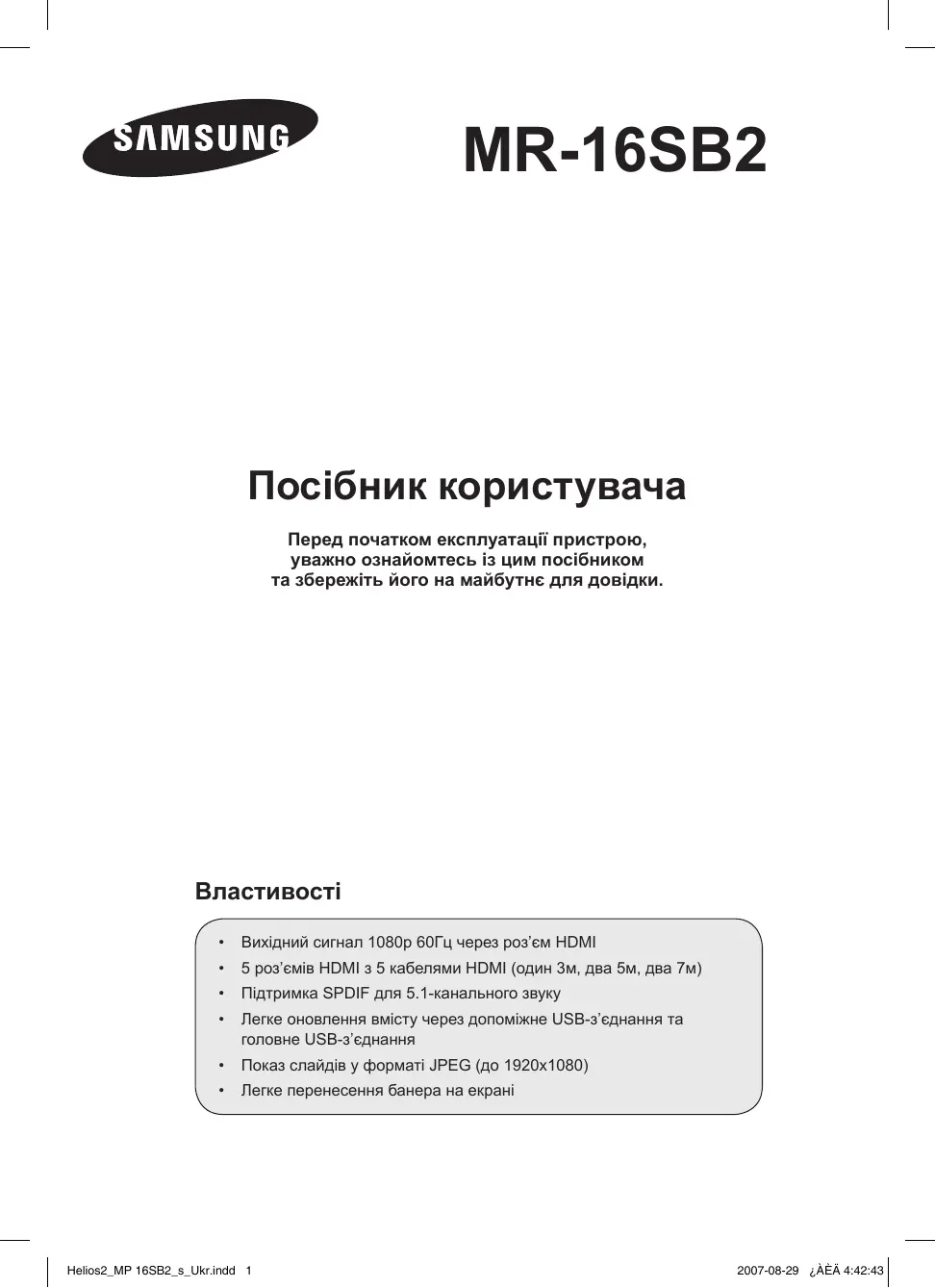

MR-16SB2 - Телевізор SAMSUNG - Безкоштовний посібник користувача

ПОСІБНИК КОРИСТУВАЧА MR-16SB2 SAMSUNG

Вихідний сигнал 1080р 60Гц через роз’єм HDMI

5 роз’ємів HDMI з 5 кабелями HDMI (один 3м, два 5м, два 7м)

Підтримка SPDIF для 5.1-канального звуку

Легке оновлення вмісту через допоміжне USB-з’єднання та головне USB-з’єднання

Показ слайдів у форматі JPEG (до 1920x1080)

Легке перенесення банера на екрані Helios2_MP 16SB2_s_Ukr.indd 1 2007-08-29 ¿ÀÈÄ 4:42:43 Попередження! Важливі інструкції з техніки безпеки (Перед встановленням прочитайте розділ, де подано інформацію щодо маркування на цьому виробі Samsung).

НЕБЕЗПЕКА УРАЖЕННЯ ЕЛЕКТРИЧНИМ СТРУМОМ! НЕ ВІДКРИВАТИ! УВАГА: ДЛЯ УНИКНЕННЯ РИЗИКУ УРАЖЕННЯ ЕЛЕКТРИЧНИМ СТРУМОМ НЕ ЗНІМАЙТЕ КРИШКУ (АБО ЗАДНЮ ПАНЕЛЬ) ВИРОБУ. ВСЕРЕДИНІ ВИРОБУ НЕМАЄ КОМПОНЕНТІВ, ОБСЛУГОВУВАННЯ ЯКИХ МОЖЕ БУТИ ЗДІЙСНЕНО КОРИСТУВАЧЕМ. ВСІ РОБОТИ З ОБСЛУГОВУВАННЯ ПОВИННІ ВИКОНУВАТИСЯ КВАЛІФІКОВАНИМИ СПЕЦІАЛІСТАМИ. Це позначення вказує на високу напругу всередині виробу. Будь-який контакт із будь-якою внутрішньою деталлю виробу може бути небезпечний. Це позначення вказує, що до виробу додаються важливі довідкові матеріали, які стосуються його експлуатації та обслуговування.

Надійно вставте штекер в розетку, щоб запобігти пожежі.

Не використовуйте пошкоджених кабелю живлення, штекера чи ненадійно прикріплену розетку. Існує ризик ураження електричним струмом або виникнення пожежі.

Не торкайтесь кабелю живлення мокрими руками, оскільки це може призвести до ураження електричним струмом.

Не підключайте до однієї розетки більше одного електричного пристрою. Існує ризик пожежі.

Не перегинайте та не тягніть надміру кабель живлення і не ставте на нього важкі предмети. Це може спричинити пожежу.

Не ставте свічки та не кладіть засоби від комарів чи цигарки на виріб. Існує ризик пожежі.

Не ставте виріб на поличку чи в шафу так, щоб краї виробу виступали за межі полички чи шафи. Падіння виробу може призвести до травмування користувача або пошкодження

Ставте виріб подалі від будь-яких обігрівачів. Існує ризик ураження електричним струмом або виникнення пожежі.

Встановлюйте пристрій так, щоб уникнути його контакту з маслом, димом, водою (наприклад, краплями дощу), пилом або вологою; не встановлюйте пристрій всередині транспортного засобу. Існує ризик ураження електричним струмом та виникнення пожежі.

Не встановлюйте виріб у місцях з поганою вентиляцією, наприклад на книжкових полицях чи у шафі. Існує ризик пожежі.

Не ставте виріб на нестійкій поверхні, наприклад підставці, яка є меншою за сам виріб. Бавлячись, діти можуть спричинити падіння виробу, що може травмувати їх.

Перед тим як переносити виріб, переконайтесь, що його вимкнено, а кабель живлення витягнено з розетки. Крім того, перед перенесенням виробу, перевірте, чи від’єднано антену та кабелі з’єднання з іншими пристроями. Перенесення виробу без від’єднання кабелю живлення від розетки може викликати ураження електричним струмом чи спричинити пожежу.

Робота даного виробу гарантується тільки за умови використання виключно вмісту Samsung. Українська - Helios2_MP 16SB2_s_Ukr.indd 2 2007-08-29 ¿ÀÈÄ 4:42:44

MIPS 300МГц Роздільна здатність 480p/576p/720p/1080i/1080p

Мережа змінного струму 100-240В (постійного струму 14В), 50-60Гц Жорсткий диск 160Гб

MPEG2 Transport Stream (транспортний потік)/ H.264/VC-1

Аналоговий П+Л/Оптичний

USB 2.0 (головне та допоміжне з’єднання) Розміри (Ш х В х Г) 430 x 322 x 67мм

Посібник користувача Кабель живлення (110В) Кабель живлення (220В) Кабель USB

Кабель HDMI (один 3м, два 5м, два 7м) Українська - Helios2_MP 16SB2_s_Ukr.indd 3 2007-08-29 ¿ÀÈÄ 4:42:44 Властивості Пульт дистанційного керування (ДК) MR-16SB2 підтримує тільки універсальний пульт дистанційного керування Samsung. Натисніть кнопку STB на пульті дистанційного керування. HOME Після натиснення відображається головне меню. EXIT Натисніть, щоб повернутись до попереднього меню чи для зупинки відтворення відео. ////ENTER Натисніть для навігації та вибору пунктів меню. ➢ В якості коду пульта дистанційного керування MR-16SB2 слід встановити значення “000”. Якщо виробом MR-16SB2 не вдається керувати за допомогою пульта дистанційного керування телевізора SAMSUNG, перевстановіть код. Для налаштування коду пульта дистанційного керування див. розділ “Налаштування пульта дистанційного керування” у посібнику користувача телевізора SAMSUNG. Передня панель Індикатор USB Світиться синім світлом, якщо пристрій підключено до комп’ютера за допомогою кабелю USB. Індикатор жорсткого диска Світиться синім світлом, коли виконується доступ до жорсткого диска під час роботи. Сенсор пульта дистанційного керування Спрямовуйте пульт ДК на цю точку на MR-16SB2.

Кнопка ЖИВЛЕННЯ Живлення увімкнено: Червоний Живлення вимкнено: Не світиться Кнопка OUTPUT MODE Кнопка HOME Кнопка RETURN Кнопка ENTER Кнопки навігації (///) Українська - Helios2_MP 16SB2_s_Ukr.indd 4 2007-08-29 ¿ÀÈÄ 4:42:44 Під’єднання ➢ Під’єднавши зовнішні пристрої, увімкніть живлення.

1) Під’єднання до роз’єму HDMI

Під’єднайте кабель HDMI до виходу HDMI OUT MR-16SB2 та входу HDMI IN телевізора. ➢ Цей виріб не підтримує можливість під’єднання розділювача сигналу HDMI до входу HDMI.

2) Під’єднання до компонентного входу

З’єднайте компонентний вихід COMPONENT OUT MR-16SB2 та компонентний вхід COMPONENT IN телевізора за допомогою компонентного кабелю. Після здійснення всіх під’єднань підключіть MR-16SB2 та телевізора до джерела живлення. Кольори штекерів кабелю повинні відповідати кольорам роз’ ємів, у які вони вставляються.

3) Під’єднання до оптичного входу

З’єднайте роз’єм “DIGITAL AUDIO OUT (OPTICAL)” MR-16SB2 та цифровий аудіовхід цифрової аудіосистеми за допомогою оптичного кабелю. Коли цифрова аудіосистема підключена до роз’єму “DIGITAL AUDIO OUT (OPTICAL)”: відрегулюйте рівень гучності за допомогою засобу регулювання гучності системи. Оновлення вмісту

1) Під’єднання до запам’ятовуючого пристрою USB

• Перед увімкненням живлення підключіть запам’ятовуючий пристрій USB до головного USB з’єднання.
• Виберіть пункт Copy у головному меню.
• Виберіть файл чи папку для копіювання.
• Вибраний список не зберігається під час зміни каталогу.
• Вибрані файли буде скопійовано на жорсткий диск, якщо вибрати пункт Play Selected.
• Будьте обережними, щоб не штовхнути виріб, та не від’ єднуйте кабель живлення до завершення копіювання.

2) Під’єднання до комп’ютера

Для копіювання файлів з комп’ютера під’єднайте кабель USB до USB-роз’єму MR-16SB2 та USB-роз’єму комп’ютера.

• MR-16SB2 сумісний лише з ОС Windows XP. Коли комп’ютер розпізнає жорсткий диск пристрою, можна копіювати чи видаляти відеофайли з жорсткого диску пристрою так само, як і під час звичайної роботи з комп’

• комерційні зображення (png) у папку “банери”. Інакше неможливо відтворити банери за допомогою MR-16SB2. Якщо файли уже скопійовано або видалено, радимо безпечно від’єднати жорсткий диск Українська - 5 Helios2_MP 16SB2_s_Ukr.indd 5 2007-08-29 ¿ÀÈÄ 7:52:29 Відтворення файлів 1 Натисніть кнопку HOME. Результат: Відкриється головне меню. 2 Натисніть кнопку чи , щоб вибрати пункт Movie чи Photo, після чого натисніть кнопку ENTER. Результат: Відобразиться список фільмів чи фотографій. 3 Натисніть кнопку /// для переходу до файлу, який слід відтворити, після чого натисніть кнопкуENTER. 4 Натисніть кнопку HOME чи RETURN, щоб вийти. Налаштування

Video Out: Component/HDMI Можна вибрати відеовихід. Resolution: 480p 60Hz / 576p 50Hz / 720p 60Hz / 1080i 50Hz/ 1080i 60Hz / 1080p 60Hz Aspect Ratio: 16:9 / 4:3 Можна вибрати розмір екрана відповідно формату екрана телевізора. Digital Audio (On / Off) Можна увімкнути чи вимкнути вихідний цифровий аудіосигнал. Якщо він увімкнений, надсилається неопрацьований Dolby Digital сигнал з оптичного виходу. Auto Start (On / Off) Якщо функція автоматичного запуску увімкнена, MR-16SB2 буде автоматично відтворювати перше відео із запрограмованого списку для відтворення. Якщо функція вимкнена, під час запуску пристрою відобразиться головне меню. Banner (On / Off) Якщо ця можливість увімкнена, виконується пошук папки з банерами на жорсткому диску, і банер автоматично виконуватиметься під час відтворення. HDD Format У разі форматування жорсткого диска видалені дані не вдасться відновити. SW Update Ця функція вмикається, коли запам’ятовуючий пристрій USB, Який має системне програмне забезпечення, під’єднано до головного з’єднання USB. Українська - Helios2_MP 16SB2_s_Ukr.indd 6 2007-08-29 ¿ÀÈÄ 7:52:31 MR-16SB2
