BEDIENUNGSANLEITUNG MR-16SB2 SAMSUNG

Bedienungsanleitung Bevor Sie das Gerät verwenden, lesen Sie zunächst diese Bedienungsanleitung, und bewahren Sie sie zum späteren Nachschlagen auf.

Funktionen • Ausgabe von 1080p bei 60Hz über den HDMI-Port • 5 HDMI-Ports mit 5 HDMI-Kabeln (1x 3m, 2x 5m, 2x 7m) • SPDIF-Unterstützung für 5.1-Kanal-Ton • Einfache Inhaltsaktualisierung über USB-Slave und USB-Host • JPEG-Diashow (bis 1920x1080) • Problemloses Verschieben von Bildschirmbannern

Helios2_MP 16SB2_s_Ger.indd 1

2007-08-29 ¿ÀÈÄ 4:46:29

Achtung! Wichtige Sicherheitshinweise (Bitte lesen Sie den Ihrem Samsung-Gerät entsprechenden Abschnitt , bevor Sie dieses installieren.)

VORSICHT GEFAHR EINES ELEKTRISCHEN SCHLAGES! NICHT ÖFFNEN! VORSICHT: UM DIE GEFAHR EINES ELEKTRISCHEN SCHLAGES ZU VERRINGERN, ENTFERNEN SIE NICHT DIE ABDECKUNG (ODER RÜCKSEITE). IM GERÄTEINNEREN BEFINDEN SICH KEINE VOM BENUTZER ZU WARTENDEN TEILE. LASSEN SIE REPARATUREN NUR VON QUALIFIZIERTEM KUNDENDIENSTPERSONAL DURCHFÜHREN.

Dieses Symbol weist auf eine hohe Spannung im Inneren des Geräts hin. Das Berühren von Teilen im Geräteinneren ist gefährlich. Dieses Symbol weist darauf hin, dass diesem Gerät wichtige Anweisungen zu Betrieb und Wartung beigefügt sind.

• Stecken Sie den Netzstecker fest in die nächste Wandsteckdose, um die Gefahr von Bränden zu vermeiden. • Verwenden Sie keine defekten Netzkabel, defekten Netzstecker oder lockeren Wandsteckdosen. Es besteht die Gefahr eines elektrischen Schlages oder eines Brandes. • Berühren Sie das Netzkabel niemals mit feuchten Händen, denn dadurch können Sie einen Stromschlag bekommen. • Schließen Sie nicht mehr als ein elektrisches Gerät an eine einzelne Wandsteckdose an. Es könnte Brandgefahr entstehen. • Biegen Sie das Netzkabel nicht zu stark, ziehen Sie nicht mit Gewalt daran, und stellen Sie keine schweren Gegenstände darauf. Es könnte Brandgefahr entstehen. • Stellen Sie keine Kerzen auf das Gerät, und legen Sie keine Räucherstäbchen, Zigaretten usw. darauf. Es könnte Brandgefahr entstehen. • Achten Sie beim Aufstellen des Geräts in einem Schrank oder auf einem Regal darauf, dass die Vorderseite des Geräts nicht aus dem Schrank bzw. Regal herausragt. Durch Herunterfallen des Geräts kann es zu Verletzungen oder Schäden am Gerät kommen. • Verwenden Sie das Gerät nicht in der Nähe von Geräten, die Hitze erzeugen. Es könnte die Gefahr eines elektrischen Schlages oder eines Brandes bestehen. • Stellen Sie das Gerät nicht in einem Fahrzeug oder an Orten auf, an denen es Öl, Rauch, Wasser (z. B. Regenwasser), Staub oder Feuchtigkeit ausgesetzt ist. Es besteht die Gefahr eines elektrischen Schlages oder eines Brandes. • Stellen Sie das Gerät nicht an Orten mit geringer Luftzirkulation wie z. B. in einem Bücherregal oder Schrank auf. Es könnte die Gefahr eines Brandes bestehen. • Stellen Sie das Gerät nicht auf ungeeignetem Untergrund auf, wie z. B. auf einem Gestell, das kleiner als das Gerät selbst ist. Durch spielende Kinder könnte das Gerät herunterfallen und Verletzungen verursachen. • Wenn das Gerät bewegt werden soll, vergewissern Sie sich zuvor, dass es ausgeschaltet ist, und ziehen Sie das Netzkabel aus der Wandsteckdose. Stellen Sie vor dem Transport außerdem sicher, dass die Antenne vom Gerät getrennt wurde und alle Verbindungskabel zu anderen Geräten gezogen wurden. Wenn das Gerät verschoben wird, obwohl das Netzkabel noch in der Wandsteckdose steckt, könnte die Gefahr eines elektrischen Schlages oder eines Brandes bestehen. • Die Gerätegarantie gilt nur für den von Samsung bereitgestellten Inhalt. Deutsch-

Helios2_MP 16SB2_s_Ger.indd 2

2007-08-29 ¿ÀÈÄ 4:46:29

Inhalt Technische Daten 3 Zubehör 3 Funktionen 4 Fernbedienung 4 Vorderseite 4 Anschließen 5 Inhalt aktualisieren 5 Wiedergabe der Dateien 6 Einstellungen 6

Technische Daten System

Komponente/HDMI Audioausgang

USB 2.0 (Host und Slave)

Bedienungsanleitung Adapter Netzkabel (110V) Netzkabel (220V) USB-Kabel

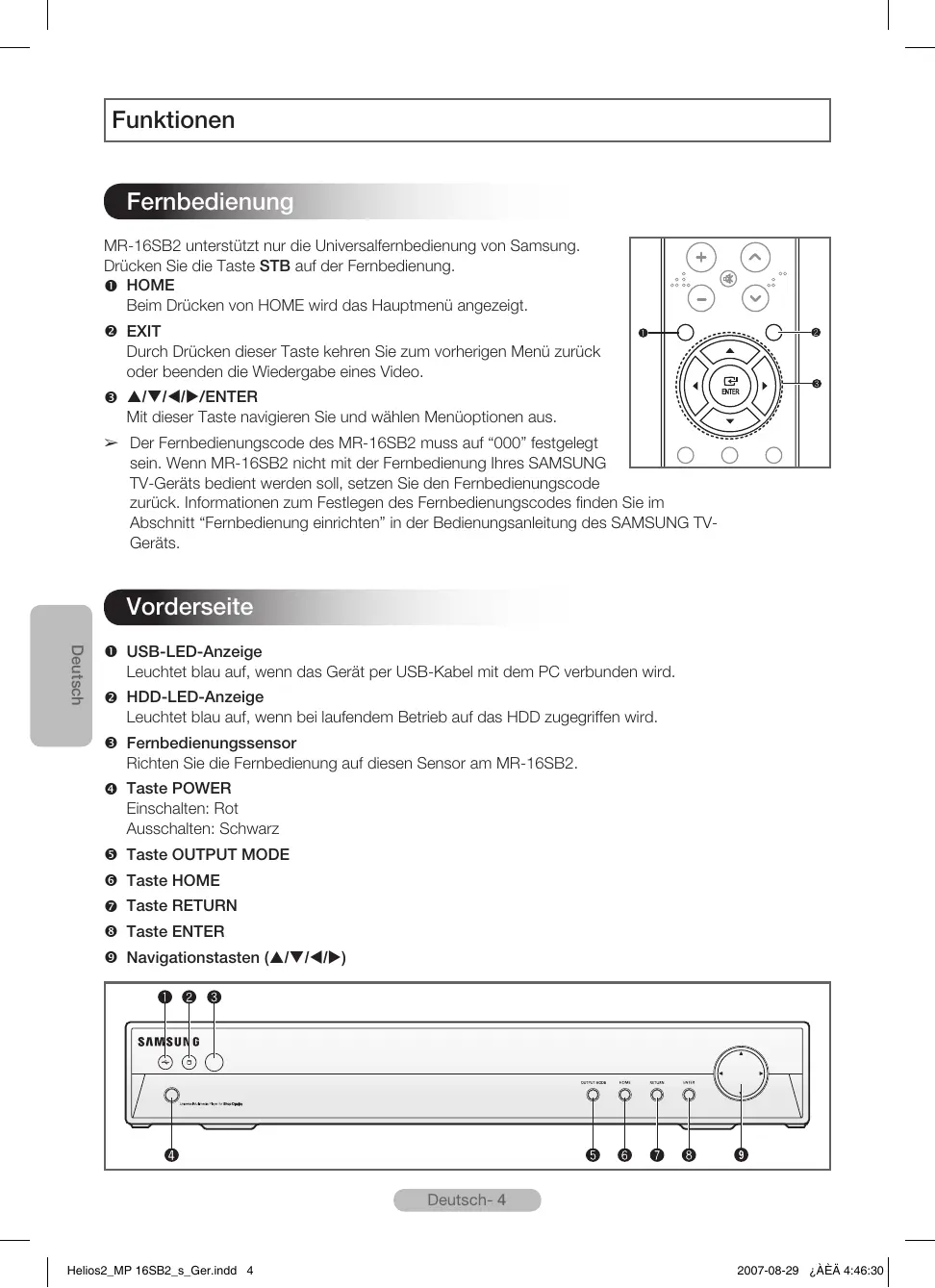

Funktionen Fernbedienung MR-16SB2 unterstützt nur die Universalfernbedienung von Samsung. Drücken Sie die Taste STB auf der Fernbedienung.  HOME Beim Drücken von HOME wird das Hauptmenü angezeigt.  EXIT Durch Drücken dieser Taste kehren Sie zum vorherigen Menü zurück oder beenden die Wiedergabe eines Video.  ////ENTER Mit dieser Taste navigieren Sie und wählen Menüoptionen aus. ➢ Der Fernbedienungscode des MR-16SB2 muss auf “000” festgelegt sein. Wenn MR-16SB2 nicht mit der Fernbedienung Ihres SAMSUNG TV-Geräts bedient werden soll, setzen Sie den Fernbedienungscode zurück. Informationen zum Festlegen des Fernbedienungscodes finden Sie im Abschnitt “Fernbedienung einrichten” in der Bedienungsanleitung des SAMSUNG TVGeräts.

 USB-LED-Anzeige Leuchtet blau auf, wenn das Gerät per USB-Kabel mit dem PC verbunden wird.  HDD-LED-Anzeige Leuchtet blau auf, wenn bei laufendem Betrieb auf das HDD zugegriffen wird.  Fernbedienungssensor Richten Sie die Fernbedienung auf diesen Sensor am MR-16SB2.  Taste POWER Einschalten: Rot Ausschalten: Schwarz  Taste OUTPUT MODE  Taste HOME  Taste RETURN  Taste ENTER  Navigationstasten (///)

Helios2_MP 16SB2_s_Ger.indd 4

Anschließen ➢ Stellen Sie sicher, dass Sie nach dem Anschließen von externen Geräten das Gerät einschalten. 1) Geräte an HDMI anschließen Verbinden Sie mit dem HDMI-Kabel die HDMI OUT-Buchse an dem MR-16SB2 und die HDMI IN-Buchse am TV-Gerät. ➢ Bei diesem Gerät kann kein HDMI-Splitter an den HDMI-Port angeschlossen werden. ) Geräte an die Komponente anschließen Verbinden Sie mit den Komponentenkabeln die Buchse COMPONENT OUT am MR-16SB2 und die COMPONENT INBuchse am TV-Gerät.  Nach Herstellen aller Verbindungen schalten Sie den MR-16SB2 und das TV -Gerät ein.  Achten Sie beim Anschließen auf die Farbcodierung: Eingangsbuchse und Kabelstecker müssen die gleiche Farbe haben. ) An Optisch anschließen Verbinden Sie mit dem optischen Kabel die Buchse “DIGITAL AUDIO OUT (OPTICAL)” am MR-16SB2 und die Buchse “Digital Audio Input” am Digitalen Audiosystem. Nach dem Anschließen eines Digitalen Audiosystems an die Buchse “DIGITAL AUDIO OUT (OPTICAL)”: Stimmen Sie die Lautstärke mit der Lautstärke des Systems ab.

Inhalt aktualisieren 1) Anschließen an ein USB-Speichergerät • Schließen Sie vor dem Einschalten das USB-Speichergerät an den USB-Host an. • Wählen Sie im Menü Home den Befehl Copy aus. • Wählen Sie die zu kopierenden Dateien oder Ordner aus. * Beim Wechseln des Verzeichnisses geht die ausgewählte Liste verloren. • Die ausgewählten Dateien werden in das HDD kopiert, wenn Play Selected ausgewählt wird. * Vermeiden Sie während des Kopiervorgangs Erschütterungen des Geräts, und ziehen Sie nicht das Netzkabel. ) Anschließen an einen PC • Zum Kopieren der Videodateien vom PC verbinden Sie mit dem USBKabel die USB-Buchse am MR-16SB2 und die USB-Buchse am PC. * MR-16SB2 ist nur mit Windows XP kompatibel. • Wenn das HDD des Geräts auf dem PC identifiziert wurde, können Sie die Videodateien in dem HDD des Geräts in gleicher Weise kopieren oder löschen, wie Sie auf dem PC vorgehen würden. * kommerzielle Bilder (.png) in den “Banner”-Ordner. Anderenfalls, können Sie die Bannerdateien nicht mit dem MR-16SB2 wiedergeben. • Wenn Sie mit dem Kopieren oder Löschen von Dateien fertig sind, wird empfohlen, das HDD des Geräts sicher zu entfernen. Deutsch- 5

Helios2_MP 16SB2_s_Ger.indd 5

2007-08-29 ¿ÀÈÄ 4:46:32

Wiedergabe der Dateien 1 Drücken Sie die Taste HOME. Ergebnis: Das Hauptmenü wird angezeigt. 2 Wählen Sie durch Drücken der Tasten  oder  die Option Movie oder Photo aus, und drücken Sie die ENTER-Taste. Ergebnis: Die Film- oder Fotoliste wird angezeigt. 3 Drücken Sie die Taste ///, um die wiederzugebende Datei zu verschieben, und drücken Sie die ENTER-Taste. 4 Drücken Sie zum Beenden die Taste HOME oder RETURN.

Einstellungen Deutsch

 Video Out: Component/HDMI Sie können den Videoausgang auswählen.  Resolution: 480p 60Hz / 576p 50Hz / 720p 60Hz / 1080i 50Hz/ 1080i 60Hz / 1080p 60Hz  Aspect Ratio: 16:9 / 4:3 Sie können die Bildschirmgröße passend zum Format Ihres Fernsehbildschirms auswählen.  Digital Audio (On/Off) Der digitale Audioausgang kann ein- und ausgeschaltet werden. Wenn er eingeschaltet ist, wird das Dolby Digital-Rohsignal an den optischen Ausgang gesendet.  Auto Start (On/Off) Wenn die Option Auto Start aktiviert ist, spielt der MR-16SB2 automatisch das erste Video auf der programmierten Wiedergabeliste ab. Ist die Option deaktiviert, wird beim Einschalten des Geräts das Hauptmenü angezeigt.  Banner (On/Off) Wenn diese Option aktiviert ist, wird der Bannerordner auf dem HDD durchsucht, und bei Wiedergabe wird das Banner automatisch abgespielt.  HDD Format Wenn das HDD formatiert wird, können die gelöschten Daten nicht wiederhergestellt werden.  SW Update Software-Update wird aktiviert, wenn ein USB-Speichergerät, das Systemsoftware aufweist, mit dem USB-Host verbunden wird. Deutsch-
