KULLANIM KILAVUZU MR-16SB2 SAMSUNG

Kullanım Kılavuzu Cihazı çalıştırmadan önce, lütfen bu kılavuzu tamamen okuyun ve ileride başvurmak için elinizde bulundurun.

Özellikler • • • • • •

HDMI bağlantı noktasıyla 1080p 60Hz 5 HDMI kablosuyla birlikte 5 HDMI bağlantı noktası (3m 1adet, 5m 2 adet, 7m 2adet) 5.1 kanal ses için SPDIF desteği USB istemci ve USB ana makine ile kolay içerik güncelleme JPEG slayt gösterisi (1920x1080’e kadar) Yumuşak ekran etiketi hareketi

Manufacturer: SAMSUNG ELECTRONICS CO., LTD 12th FL., Samsung Main Bldg., 250, 2-Ka Taepyung-Ro, Seoul, Korea Tel: +82 2 727 7114 LVD : KTL (Korea Testing Laboratory) 222-13, Kuro-Dong, Kuro-Gu, Seoul, Korea 152-848 Tel: +82 2 860 1493, Fax: +82 2 860 1482 EMC : Samsung Electronics Co., Ltd. EMC Test Laboratory 416 Maetan-3 Dong, Yeongtong-Gu, Suwon City, Kyungki-Do, Korea, 443-742 Tel: +82 31 200 2185, Fax: +82 31 200 2189

• KULLANIM OMRU 10 YILDIR Helios2_MP 16SB2_s_Tur.indd 1

Uyarı! Önemli Güvenlik Talimatları (Lütfen, ürünü kurmadan önce Samsung ürününüzdeki markayla ilgili uygun bölümü . okuyun.)

DİKKAT ELEKTRİK ÇARPMA RİSKİ AÇMAYIN DİKKAT: ELEKTRİK ÇARPMA RİSKİNİ AZALTMAK İÇİN ARKA KAPAĞI (VEYA ARKAYI) ÇIKARMAYIN. İÇİNDE BAKIM YAPILACAK HERHANGİ BİR PARÇA YOKTUR. SERVİS İÇİN YETKİLİ PERSONELE BAŞVURUN.

Bu simge içinde yüksek voltaj olduğunu belirtir. Bu ürünün içindeki herhangi bir parçaya temas edilmesi tehlikelidir. Bu simge, bu ürünle birlikte önemli çalıştırma ve bakım talimatlarının bulunduğunu belirtir.

Yangın riskini önlemek için elektrik fişini prize sıkıca takın.

Hasarlı elektrik kablosu, fişi veya gevşek priz kullanmayın. Elektrik çarpması ve yangın riski vardır.

Elektrik çarpma riski olduğundan elektrik kablosuna ıslak elle dokunmayın.

Bir prize birden fazla elektrikli cihaz bağlamayın. Yangın riski olabilir.

Elektrik kablosunu bükmeyin veya aşırı güç kullanarak çekmeyin ve üzerine ağır bir nesne koymayın. . Yangın riski olabilir.

Ürünün üzerine mum, sivrisinek kovucu veya sigara koymayın. Yangın riski olabilir.

Ürünü, ön tarafı raf veya dolaptan dışarı çıkacak şekilde raf veya dolap üzerine yerleştirmeyin. Ürünün düşmesi yaralanma veya ürün hasarına neden olabilir.

Ürünü ısıtma cihazlarından uzak tutun. Elektrik çarpması ve yangın tehlikesi olabilir.

Ürünü, yağ, duman, su (yağmur suyu gibi), toz veya neme maruz kalabileceği bir yere ya da araç içine yerleştirmeyin. Elektrik çarpması ve yangın tehlikesi vardır.

Ürünü kitaplık veya gömme dolap gibi iyi havalandırılmayan bir yere yerleştirmeyin. Yangın tehlikesi olabilir.

Ürünü kendisinden daha küçük olan bir stand gibi dengesiz bir yere yerleştirmeyin. Çocuklar oynarken ürünün düşmesine yaralanmaya neden olabilir.

Ürünü taşımadan önce, kapattığınızdan ve elektrik kablosunu prizden çektiğinizden emin olun. Ayrıca, ürünü taşımadan önce anten ve diğer cihazlara bağlantı kablolarını çıkardığınızdan emin olun. Elektrik kablosu prize takılıyken ürünü taşırsanız elektrik çarpma tehlikesi olabilir.

Bu ürün yalnızca Samsung tarafından sağlanan içerikler için garantilidir.

Helios2_MP 16SB2_s_Tur.indd 2

İçindekiler Özellikler 3 Aksesuarlar. 3 Özellikler 4 Uzaktan Kumanda 4 Ön Panel 4 Bağlantılar. 5 İçerikleri Güncelleme 5 Dosyaları oynatma 6 Kurulum 6

MPEG2 Aktarım Akışı/H.264/VC-1

Komponent/HDMI Ses Çıkışı

Boyutlar (G x Y x D)

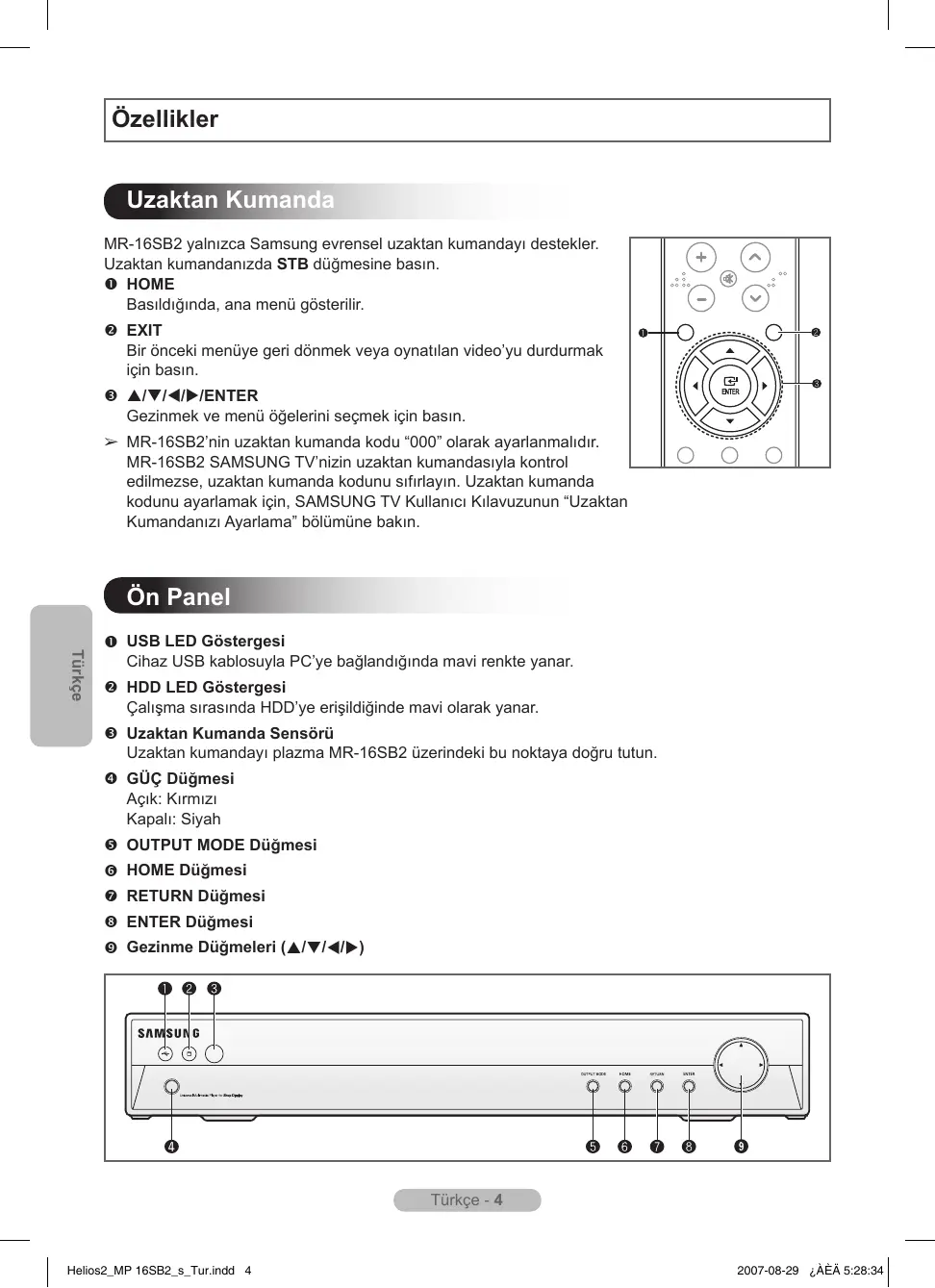

Özellikler Uzaktan Kumanda MR-16SB2 yalnızca Samsung evrensel uzaktan kumandayı destekler. Uzaktan kumandanızda STB düğmesine basın.  HOME Basıldığında, ana menü gösterilir.  EXIT Bir önceki menüye geri dönmek veya oynatılan video’yu durdurmak için basın.  ////ENTER Gezinmek ve menü öğelerini seçmek için basın. ➢ MR-16SB2’nin uzaktan kumanda kodu “000” olarak ayarlanmalıdır. MR-16SB2 SAMSUNG TV’nizin uzaktan kumandasıyla kontrol edilmezse, uzaktan kumanda kodunu sıfırlayın. Uzaktan kumanda kodunu ayarlamak için, SAMSUNG TV Kullanıcı Kılavuzunun “Uzaktan Kumandanızı Ayarlama” bölümüne bakın.

 USB LED Göstergesi Cihaz USB kablosuyla PC’ye bağlandığında mavi renkte yanar.  HDD LED Göstergesi Çalışma sırasında HDD’ye erişildiğinde mavi olarak yanar.  Uzaktan Kumanda Sensörü Uzaktan kumandayı plazma MR-16SB2 üzerindeki bu noktaya doğru tutun.  GÜÇ Düğmesi Açık: Kırmızı Kapalı: Siyah  OUTPUT MODE Düğmesi  HOME Düğmesi  RETURN Düğmesi  ENTER Düğmesi  Gezinme Düğmeleri (///)

Helios2_MP 16SB2_s_Tur.indd 4

2007-08-29 ¿ÀÈÄ 5:28:34

Bağlantılar ➢ Harici cihazları bağladıktan sonra cihazı açtığınızdan emin olun. 1) HDMI bağlantısı MR-16SB2 üzerindeki HDMI OUT ve TV üzerindeki HDMI IN jakını HDMI kablosuyla bağlayın. ➢ Bu ürün bir HDMI ayırıcının HDMI bağlantı noktasına takılmasını desteklemez.

2) Komponent bağlantısı MR-16SB2 üzerindeki COMPONENT OUT ve TV üzerindeki COMPONENT IN jaklarını komponent kablosuyla bağlayın.  Tüm bağlantıları yaptıktan sonra MR-16SB2 ve TV’yi açın.  Renk kodlamalı terminallerin ve kablo kılıflarının eşleştirildiğinden emin olun. 3) Optik bağlantısı MR-16SB2 üzerindeki “DIGITAL AUDIO OUT (OPTICAL)” ve Dijital Ses Sistemi üzerindeki Dijital Ses Girişi jaklarını Optik Kabloyla bağlayın. “DIGITAL AUDIO OUT (OPTICAL)” terminaline Dijital Ses Sistemi bağlandığında: Ses düzeyini sistemin ses denetimiyle ayarlayın.

İçerikleri Güncelleme 1) USB Bellek Cihazına Bağlama • Açmadan önce USB bellek cihazını USB ana makineye bağlayın. • Ana menüden Copy öğesini Home. • Kopyalanacak dosya ya da klasörü seçin. * Dizin değiştirildiğinde seçilen liste tutulmaz. • Play Selected seçildiğinde seçilen dosyalar HDD’ye kopyalanır. * Kopya işlemi tamamlanıncaya kadar cihazı sarsmayın ya da elektrik kablosunu çıkarmayın. 2) PC’ye bağlama •

PC’nizden video dosyalarını kopyalamak için MR-16SB2 ve PC’ nin USB jakını USB kablosuyla bağlayın. * MR-16SB2 yalnızca Windows XP ile uyumludur. Cihazın HDD’si PC’nizde tanındığında, cihaz HDD’sindeki video dosyalarını PC’nizde çalışıyormuş gibi kopyalayıp silebilirsiniz. * Ticari görüntüler (png) “banner” klasörüne. Aksi takdirde, MR-16SB2 ile etiket dosyalarını oynatamazsınız. Dosya kopyalama ve silme işlemini bitirdiğinizde, cihazın HDD’sini güvenli bir şekilde çıkarmanız önerilir.

Helios2_MP 16SB2_s_Tur.indd 5

Dosyaları oynatma 1 HOME düğmesine basın. Sonuç: Ana menü görüntülenir. 2 Movie veya Photo öğesini seçmek için  ya da  düğmesini seçin, ENTER düğmesine basın. Sonuç: Film veya fotoğraf listesi görüntülenir. 3 Oynatılacak dosyayı taşımak için /// düğmesine ve ardından ENTER düğmesine basın. 4 Çıkmak için HOME veya RETURN düğmesine basın.

Kurulum  Video Out: Component/HDMI Video çıkışını seçebilirsiniz.  Resolution: 480p 60Hz / 576p 50Hz / 720p 60Hz / 1080i 50Hz/ 1080i 60Hz / 1080p 60Hz  Aspect Ratio: 16:9 / 4:3 TV’nizin ekran biçimine uygun ekran boyutunu seçebilirsiniz.  Digital Audio (On / Off) Dijital ses çıkışını açıp kapatabilirsiniz. Açıldığında, optik çıkıştan ham Dolby Digital sinyal gönderilir.  Auto Start (On / Off) Otomatik Başlat seçeneği açılırsa, MR-16SB2 otomatik olarak önce programlanan çalma listesini oynatır. Kapalıysa, cihaz açıldığında ana menü görüntülenir.  Banner (On / Off) Bu seçenek açıldığında, etiket klasörü HDD’de aranır ve Oynatma sırasında etiket otomatik olarak uygulanır.  HDD Format HDD biçimlendirildiğinde, silinen veriler kurtarılamaz.  SW Update Sistem yazılımı bulunan bir USB bellek cihazı USB Ana Makine’ye takıldığında Yazılım Güncelleme etkinleştirilir.
