РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ XV322UX ACER

Contraste 100000000:1 no máx. (ACM) Ângulo visível 178° (H) 178° (V) (CR=10) Tempo de resposta 1 ms (G a G) / 0,5 ms (G a G, min.) Tipo de painel IPS (comutação de planos) Frequência horizontal HDMI: 31 - 222 kHz / DP: 31 - 395 kHz Frequência vertical HDMI: 56 - 144 Hz / DP: 56 - 270 Hz Cores do ecrã 16,7 milhões Frequência de pontos HDMI: 595,5 MHz / DP: 1056,97 MHz Resolução máxima HDMI: 2560 x 1440 a 144 Hz / DP: 2560 x 1440 a 240 Hz DP: 2560 x 1440 a 270 Hz (com Over Clock LIGAR) Plug & Play VESA DDCCI/DDC2B Classe de eficiência energética C *Consumo energético anual 86 (kWh) (nos modelos com entrada HDMI) Consumo energético (a 200 cd/m²) Ligado 45 W (habitual) Modo de espera 0,45 W (habitual) Desligado 0,3 W (habitual) Conetor de entrada HDMI (apenas nos modelos com entrada HDMI) / DP (apenas nos modelos com entrada DP) Sinal de entrada de vídeo HDMI (apenas nos modelos com entrada HDMI) (opcional) / DP (apenas nos modelos com entrada DP) (opcional) Colunas 2 W x 2 (apenas nos modelos com entrada de áudio) (opcional) USB USB 3.0 x 4 (opcional) Tamanho máximo do ecrã Horizontal: 708,4 mm Vertical: 398,5 mm Alimentação 100-240 V, 50/60 Hz Considerações ambientais Temperatura de funcionamento: 0 a 40 °C Temperatura de armazenamento: -20 a 60 °C Humidade de funcionamento: 20 a 80% Dimensões 727,48 (L) x 479,18 ~ 609,18 (A) x 269 (P) mm Peso (líquido) 9,5 kg (líquido) Especificações de mecanismos Inclinação: entre -5° e +35° (só é possível disponibilizar 35° de reclinação para o ângulo de elevação no ponto mais elevado) Rotação: 360° Ajuste da altura: entre 0 e 130 mm Articulação: não Apoio amovível: sim Controlos externos Comutador/botões Botão de alimentação Tecla de atalho 1 Tecla de atalho 2 Input Menu/Navi/OK Funções Luminosidade Contraste Luz azul Intensif. preto ACM HDR*** Super nitidez Gamma Temp. Cor Modos Espaço de cor Modo esc. cinza Tonalid. 6 eixos Satur. 6 eixos Volume Sem som Over Drive FreeSync Premium** Núm freq atualiz Latência ultrabaixa Ponto de mira Idioma Tempo limite OSD Transparência Bloquear OSD Entrada Fonte Auto Formato DP Atribuição tecla atalho Modo Panorâmico PIP/PBP DDC/CI Nív. preto HDMI Modo início ráp. Over Clock# Carregamento USB no modo desligado Informações do ecrã Repor todas definições Sair As especificações variam consoante o modelo e a região.Русский Краткое руководство пользователя ЖК-монитора Acer Важные инструкции по технике безопасности Внимательно прочтите следующие инструкции.

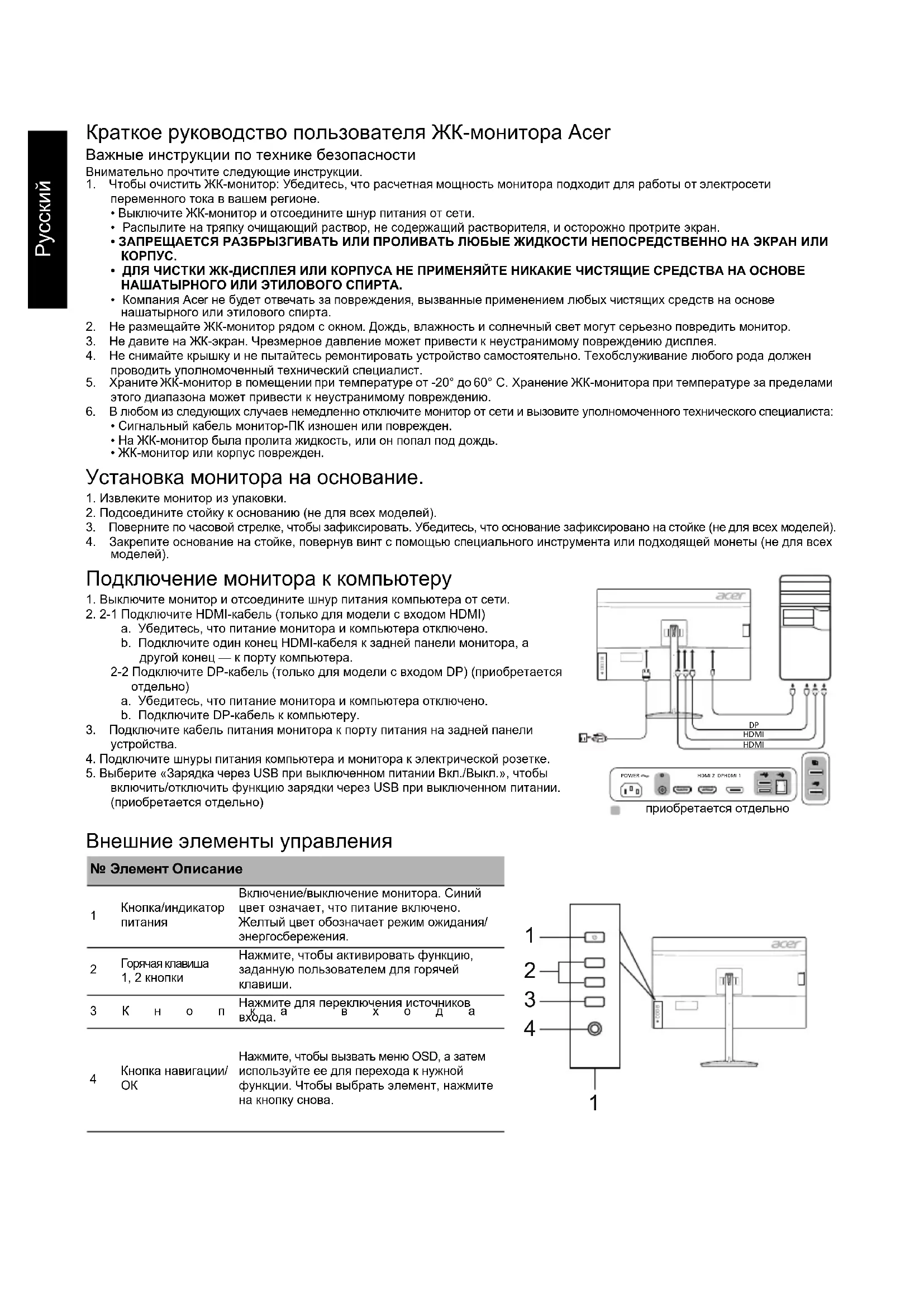

1. Чтобы очистить ЖК-монитор: Убедитесь, что расчетная мощность монитора подходит для работы от электросети

переменного тока в вашем регионе.• Выключите ЖК-монитор и отсоедините шнур питания от сети.

• Распылите на тряпку очищающий раствор, не содержащий растворителя, и осторожно протрите экран.

• ЗАПРЕЩАЕТСЯ РАЗБРЫЗГИВАТЬ ИЛИ ПРОЛИВАТЬ ЛЮБЫЕ ЖИДКОСТИ НЕПОСРЕДСТВЕННО НА ЭКРАН ИЛИ

• ДЛЯ ЧИСТКИ ЖК-ДИСПЛЕЯ ИЛИ КОРПУСА НЕ ПРИМЕНЯЙТЕ НИКАКИЕ ЧИСТЯЩИЕ СРЕДСТВА НА ОСНОВЕ НАШАТЫРНОГО ИЛИ ЭТИЛОВОГО СПИРТА.

• Компания Acer не будет отвечать за повреждения, вызванные применением любых чистящих средств на основе нашатырного или этилового спирта.

2. Не размещайте ЖК-монитор рядом с окном. Дождь, влажность и солнечный свет могут серьезно повредить монитор.

3. Не давите на ЖК-экран. Чрезмерное давление может привести к неустранимому повреждению дисплея.

4. Не снимайте крышку и не пытайтесь ремонтировать устройство самостоятельно. Техобслуживание любого рода должен

проводить уполномоченный технический специалист.

5. Храните ЖК-монитор в помещении при температуре от -20° до 60° C. Хранение ЖК-монитора при температуре за пределами

этого диапазона может привести к неустранимому повреждению. 6. В любом из следующих случаев немедленно отключите монитор от сети и вызовите уполномоченного технического специалиста:

• Сигнальный кабель монитор-ПК изношен или поврежден. • На ЖК-монитор была пролита жидкость, или он попал под дождь. • ЖК-монитор или корпус поврежден. Установка монитора на основание.

1. Извлеките монитор из упаковки.2. Подсоедините стойку к основанию (не для всех моделей).

3. Поверните по часовой стрелке, чтобы зафиксировать. Убедитесь, что основание зафиксировано на стойке (не для всех моделей).

4. Закрепите основание на стойке, повернув винт с помощью специального инструмента или подходящей монеты (не для всех

Подключение монитора к компьютеру 1. Выключите монитор и отсоедините шнур питания компьютера от сети.2. 2-1 Подключите HDMI-кабель (только для модели с входом HDMI)a. Убедитесь, что питание монитора и компьютера отключено.b. Подключите один конец HDMI-кабеля к задней панели монитора, а другой конец — к порту компьютера.2-2 Подключите DP-кабель (только для модели с входом DP) (приобретается отдельно)a. Убедитесь, что питание монитора и компьютера отключено.b. Подключите DP-кабель к компьютеру.

3. Подключите кабель питания монитора к порту питания на задней панели

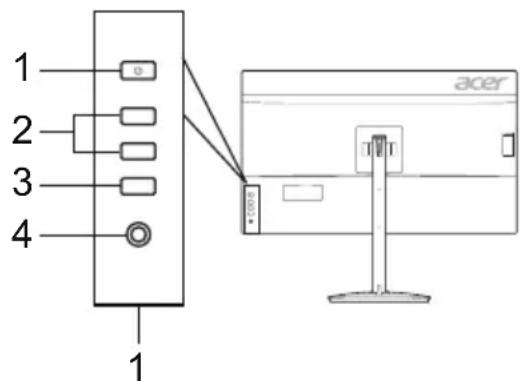

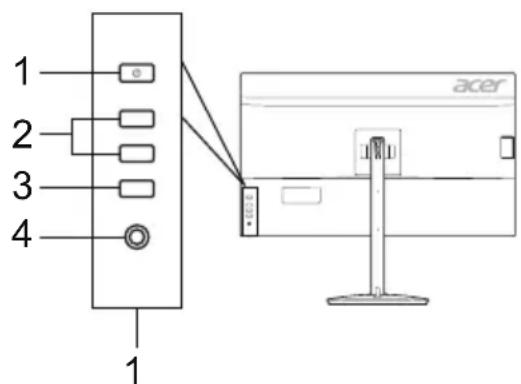

устройства.4. Подключите шнуры питания компьютера и монитора к электрической розетке. 5. Выберите «Зарядка через USB при выключенном питании Вкл./Выкл.», чтобы включить/отключить функцию зарядки через USB при выключенном питании. (приобретается отдельно) Внешние элементы управления № Элемент Описание

Кнопка/индикатор питанияВключение/выключение монитора. Синий цвет означает, что питание включено. Желтый цвет обозначает режим ожидания/энергосбережения. Горячая клавиша 1, 2 кнопкиНажмите, чтобы активировать функцию, заданную пользователем для горячей клавиши.3Кнопка входаНажмите для переключения источников входа. Кнопка навигации/ Нажмите, чтобы вызвать меню OSD, а затем используйте ее для перехода к нужной функции. Чтобы выбрать элемент, нажмите на кнопку снова.

HDMI HDMI POWERHDMI 2 DPHDMI 1 приобретается отдельно

4Русский Правила и примечания по технике безопасности Примечание FCC Данное устройство было протестировано и признано соответствующим ограничениям для цифрового устройства класса B, в соответствии с частью 15 правил FCC. Эти ограничения разработаны для обеспечения приемлемой защиты от вредных помех при установке в жилых помещениях. Данное устройство генерирует, использует и может излучать радиочастотную энергию. Если оно установлено и используется не в соответствии с инструкциями, оно может вызывать вредные помехи при радиосвязи. Однако, нет никакой гарантии, что помехи не будут возникать в каждом конкретном случае. Если данное устройство вызывает вредные помехи для приема радио- и телевизионного сигнала, что можно определить, включив и выключив устройство, пользователю рекомендуется попытаться устранить помехи, выполнив одно или несколько из следующих действий: Переориентировать или переместить приемную антенну. Увеличить расстояние между устройством и приемником. Подключите устройство к розетке в цепи, отличной от той, к которой подключен приемник. Обратитесь за помощью к дилеру или опытному специалисту по радио-/телевизионному оборудованию. Декларация соответствия CE Настоящим компания Acer Inc., заявляет, что данный ЖК-монитор соответствует основным требованиям и другим соответствующим положениям Директивы по электромагнитной совместимости 2014/30/EU, Директивы по низковольтному оборудованию 2014/35/ EU, Директивы об ограничении использования некоторых вредных веществ в электрическом и электронном оборудовании 2011/65/EU и Директивы 2009/125/EC относительно создания основы для установки требований к экодизайну энергосберегающего продукта. Примечание: Чтобы не повредить монитор, не поднимайте его за основание. Примечание: Экранированные кабели Все подключения к другим вычислительным устройствам должны производиться с помощью экранированных кабелей в соответствии с правилами электромагнитной совместимости. Примечание: Монитор Acer предназначен для воспроизведения видеосигнала и визуального отображения информации, полученной с электронных носителей. Примечание: Периферийные устройства К данному оборудованию можно подключать только периферийные устройства (устройства ввода/вывода, оконечные устройства, принтеры и т. д.), сертифицированные на соответствие ограничениям класса B. Использование несертифицированных периферийных устройств может привести к возникновению помех в приеме радио- и телевизионных сигналов. Предупреждение Изменения или модификации, не одобренные производителем, могут привести к лишению пользователя полномочий на эксплуатацию данного устройства, предоставленных Федеральной комиссией по средствам коммуникаций. Условия эксплуатации Данное устройство соответствует требованиям части 15 правил FCC. Эксплуатация допускается при соблюдении следующих двух условий: (1) данное устройство не должно создавать вредных помех, и (2) данное устройство может принимать любые помехи, включая помехи, которые могут препятствовать нормальной эксплуатации. Примечание: Для пользователей в Канаде Данное цифровое устройство класса B соответствует канадскому стандарту ICES-003. Remarque à l'intention des utilisateurs canadiens Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. Утилизация отслужившего оборудования пользователями из частных домов в странах Европейского Союза Этот символ на устройстве или упаковке означает, что данное устройство нельзя утилизировать вместе с другими бытовыми отходами. Вместо этого необходимо сдать отслужившее устройство в специальный пункт приема для утилизации электрического и электронного оборудования. Отдельный сбор и переработка отслужившего оборудования во время утилизации поможет сберечь природные ресурсы и обеспечить переработку таким образом, чтобы защитить здоровье человека и окружающую среду. Для получения более подробной информации о том, куда можно сдать отслужившее оборудование для утилизации, обратитесь в местный орган городского управления, службу сбора бытовых отходов или в магазин, где было приобретено устройство.Русский Спецификации Руководства и другие документы для вашего продукта Acer можно найти на официальном веб-сайте технической поддержки Acer. *Годовое энергопотребление рассчитывается при использовании среднего энергопотребления в течение 4 часов в день 365 дней в году. **Функция FreeSync Premium предотвращает появление артефактов. Она совместима как с технологией Nvidia G-Sync, так и с технологией AMD FreeSync Premium при использовании с отдельными моделями видеокарт Nvidia/AMD. ***Когда включен режим HDR, на дисплеях с матричной подсветкой по всей площади экрана и технологией локального затемнения может наблюдаться размытие или возникновение ореолов из-за влияния более ярких зон изображения на смежные темные зоны. # Выполнение разгона может привести к мерцаниям экрана и другим неблагоприятным явлениям, возникающим из общей конфигурации системы, подключенной к монитору, и, возможно, даже затронут технические характеристики панели монитора. Чтобы устранить или уменьшить эти явления, необходимо уменьшить значение частоты обновления.

Управляющее устройство Цветной TFT ЖК-дисплей Размер 32”W (81 см) Шаг пикселя 0,276 мм (Г) x 0,276 мм (В)

Контрастность Макс. 100000000:1 (ACM) Угол обзора 178° ( Г) 178° (В) (CR=10) Время отклика 1 мс (G до G) / 0,5 мс (G до G, Мин.) Тип панели In-Plane Switching Частота по горизонтали HDMI: 31 - 222 кГц / DP: 31 - 395 кГц Частота по вертикали HDMI: 56 - 144 Гц / DP: 56 - 270 Гц Цвета отображения 16,7 млн Синхросигнал для воспроизведения изображений на растровом дисплее HDMI: 595,5 МГц / DP: 1056,97 МГц Максимальное разрешение HDMI: 2560 x 1440 при частоте 144 Гц / DP: 2560 x 1440 при частоте 240 Гц DP: 2560 x 1440 при частоте 270 Гц (когда для функции Разгон установлено значение Вкл) Plug & Play VESA DDCCI/DDC2B Класс энергопотребления C *Годовое энергопотребление 86 (kWh) (для модели с HDMI-входом) Потребляемая мощность (при яркости 200 нитов) Во включенном состоянии 45 Вт (

Спящий режим 0,45 Вт (

В выключенном состоянии 0,3 Вт (

Входной разъем HDMI (только модель с HDMI-входом) / DP (только модель со входом DP) Входной видеосигнал HDMI (только модель с HDMI-входом) (приобретается отдельно) / DP (только модель со входом DP) (приобретается

Динамики 2 W x 2 (только модель с аудиовходом) (приобретается отдельно) USB USB 3.0 x 4 (приобретается отдельно) Максимальный размер экрана По горизонтали: 708,4 мм По вертикали: 398,5 мм Источник питания 100-240 В, 50/60 Гц Внешние условия Рабочая температура: От 0° до 40°C Температура хранения: От -20° до 60°C Рабочая влажность: От 20% до 80% Габариты 727,48 (Ш) x 479,18 ~ 609,18 (В) x 269 (Г) мм Вес (нетто) 9,5 кг (нетто) Спецификации механизмов Угол наклона: От -5° до +35° (наклон 35 градусов возможен только в самой высокой точке подставки) Угол поворота: 360° Регулировка по высоте: От 0 мм до 130 мм Вращение: Нет Съемная подставка: Да

Переключатели/кнопки Кнопка питания Горячая клавиша 1 Горячая клавиша 2

Усиление черного ACM HDR*** Высокая резкость

Цветовая схема Реж.градац.сер. 6 цветов Насыщ. 6 цветов

FreeSync Premium** Зн. частоты обн. Сверхнизкая задержка Целевая точка

Вр. отобр. Меню Прозрачность Блокировка меню

Автоисточник Формат DP Горячие клавиши Широкоэк.реж. PIP/PBP DDC/CI Ур. черного HDMI Реж. быст. зап.

Зарядка через USB при выключенном питании Информация о мониторе Сброс всех настроек

• НЕ ПРЪСКАЙТЕ И НЕ ИЗЛИВАЙТЕ ТЕЧНОСТ ДИРЕКТНО ВЪРХУ ЕКРАНА ИЛИ КОРПУСА.

Меню/Navi(Навигация)/OK

Температура на цвета

• ДЛЯ КОРПУСУ АБО РК-ДИСПЛЕЯ НЕ ВИКОРИСТОВУЙТЕ ОЧИСНИКИ НА ОСНОВІ АМІАКУ АБО СПИРТУ.
