XV322UX - Monitor ACER - Bezplatný návod na obsluhu

Typ produktu	LCD monitor 32"
Značka a model	Acer XV322UX
Veľkosť obrazovky	32 palcov (81 cm)
Typ panela	IPS TFT-LCD
Maximálne rozlíšenie	2560 x 1440 (WQHD)
Obnovovacia frekvencia	Až 270 Hz (DP s Over Clock)
Odozva	1 ms (sivá na sivú) / 0,5 ms (min.)
Jas	400 cd/m² (natívny), 600 cd/m² (HDR)
Kontrast	100 000 000:1 (ACM)
Pozorovací uhol	178° horizontálne / 178° vertikálne
Konektivita	HDMI, DisplayPort
Vstavané reproduktory	2 x 2 W (voliteľné)
USB	4 x USB 3.0 (voliteľné)
Napájanie	100-240 V, 50/60 Hz
Spotreba energie (typická)	45 W (zapnuté), 0,45 W (pohotovostný režim)
Rozmery (Š x V x H)	727,48 x 479,18-609,18 x 269 mm
Hmotnosť (netto)	9,5 kg
Nastavenia stojana	Sklon -5°/+35°, otočenie 360°, výška 130 mm
Hlavné funkcie	FreeSync Premium, HDR600, ACM, Over Drive, Ultra Low Latency
Údržba	Čistiť jemnou handričkou a roztokom bez rozpúšťadla; nestriekať kvapalinu
Bezpečnosť	Nevystavovať vlhkosti, neotvárať kryt, skladovanie medzi -20 a 60 °C
Opraviteľnosť	Iba autorizovaným technikom

Často kladené otázky - XV322UX ACER

Ako čistiť obrazovku monitora?

Vypnite monitor a odpojte ho. Použite jemnú handričku s čistiacim roztokom bez rozpúšťadla. Nikdy nestriekajte kvapalinu priamo na obrazovku. Vyhýbajte sa výrobkom na báze amoniaku alebo alkoholu.

Aká je maximálna obnovovacia frekvencia?

Maximálna obnovovacia frekvencia je 270 Hz na vstupe DisplayPort s aktivovanou funkciou Over Clock. Pri HDMI dosahuje 144 Hz.

Môžem monitor pripevniť na rameno VESA?

Áno, stojan je odnímateľný. Monitor je kompatibilný s držiakmi VESA (nešpecifikované, ale štandardné). Odstráňte stojan a postupujte podľa pokynov držiaka.

Ako nastaviť výšku monitora?

Monitor má nastavenie výšky od 0 do 130 mm. Stačí držať monitor za základňu a jemne nastaviť výšku.

Čo je FreeSync Premium?

FreeSync Premium je technológia, ktorá synchronizuje obnovovaciu frekvenciu monitora s grafickou kartou, aby odstránila trhania obrazu a poskytla plynulý zážitok. Je kompatibilná s grafickými kartami NVIDIA G-Sync a AMD FreeSync Premium.

Ako aktivovať režim HDR?

Režim HDR sa aktivuje prostredníctvom ponuky na obrazovke (OSD). Stlačte tlačidlo Menu, prejdite na možnosť HDR a vyberte požadovaný režim. Upozornenie: HDR môže spôsobiť efekt halo v tmavých oblastiach.

Čo robiť, ak obrazovka zobrazuje 'Žiadny signál'?

Skontrolujte, či je kábel HDMI alebo DisplayPort správne zapojený do počítača a monitora. Uistite sa, že je počítač zapnutý a že vybraný vstupný zdroj zodpovedá použitému káblu. Použite tlačidlo vstupu na zmenu zdroja.

Ako znížiť spotrebu energie?

Použite pohotovostný režim alebo vypnite monitor tlačidlom napájania. Aktivujte funkcie šetrenia energie v ponuke OSD. Ročná spotreba je 86 kWh pri používaní 4 hodiny denne.

Môžem pripojiť externé reproduktory?

Monitor má vstavané reproduktory 2 x 2 W (voliteľné). Pre externé reproduktory použite audio výstup počítača alebo HDMI/DP audio adaptér, pretože monitor nemá samostatný audio výstup.

Kde stiahnuť používateľskú príručku?

Príručka je k dispozícii zadarmo vo formáte PDF na oficiálnej stránke podpory Acer alebo na stránkach ako notice-facile.com. Môžete tiež požiadať o preklad e-mailom.

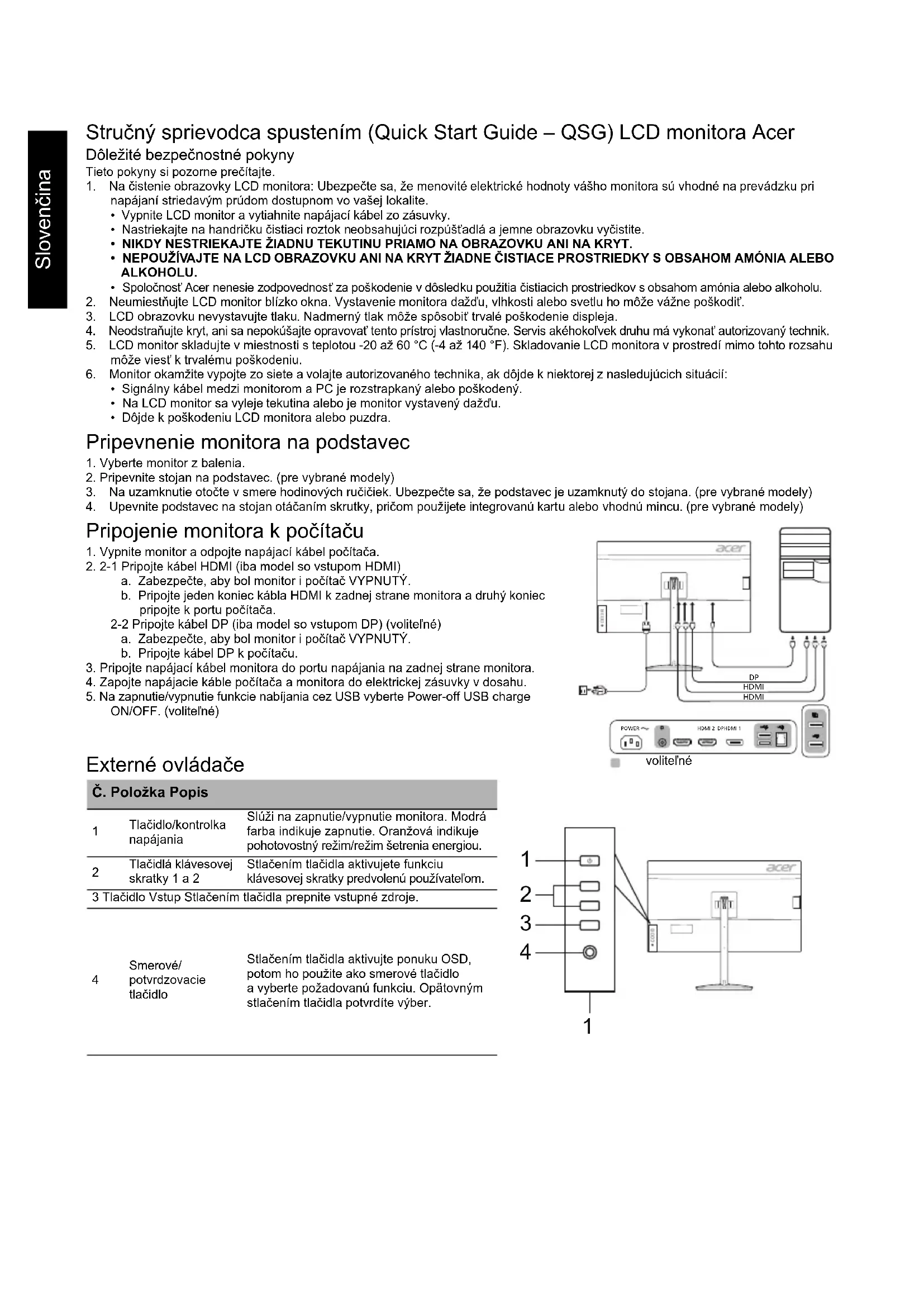

NÁVOD NA OBSLUHU XV322UX ACER

1. Na čistenie obrazovky LCD monitora: Ubezpečte sa, že menovité elektrické hodnoty vášho monitora sú vhodné na prevádzku pri napájaní striedavým prúdom dostupnom vo vašej lokalite.

Vypnite LCD monitor a vytiahnite napájací kábel zo zásuvky. - Nastriekajte na handričku čistiaci roztok neobsahujúci rozpúšťadlá a jemne obrazovku vyčistite. - NIKDY NESTRIEKAJTE ŽIADNU TEKUTINU PRIAMO NA OBRAZOVKU A NA KRYT. - NEPOUŽÍVAJTE NA LCD OBRAZOVKU ANI NA KRYT ŽIADNE ČISTIACE PROSTRIEDKY S OBSAHOM AMONIA ALEBO ALKOHOLU. - Spoločnosť Acer nenesie zodpovednosť za poškodenie v dôsledku použitia čistiacich prostriedkov s obsahom amoniaku alebo alkoholu.

1. Neumiestňujte LCD monitor blízko okna. Vystavenie monitora dažďu, vlhkosti alebo svetlu ho môže vážne poškodiť.
2. LCD obrazovku nevystavujte tlaku. Nadmerný tlak môže spôsobiť trvalé poškodenie displeja.
3. Neodstraňujte kryt, ani sa nepokúšajte opravovať tento prístroj vlastnoručne. Servis akéhokoľvek druhu má vykonať autorizovaný technik.
4. LCD monitor skladujte v miestnosti s teplotou -20 až 60 °C (-4 až 140 °F). Skladovanie LCD monitora v prostredí mimo tohto rozsahu môže viesť k trvalému poškodeniu.
5. Monitor okamžite vypojte zo siete a volajte autorizovaného technika, ak dôjde k niektorej z nasledujúcich situácií:
6. Signálny kábel medzi monitorom a PC je rozstrapkaný alebo poškodený.
7. Na LCD monitor sa vyleje tekutina alebo je monitor vystavený dažďu.
8. Dôjde k poškodeniu LCD monitora alebo puzdra.

Pripevnenie monitora na podstavec

1. Vyberte monitor z balenia.
2. Pripevnite stojan na podstavec. (pre vybrané modely)
3. Na uzamknutie otočte v smere hodinových ručičiek. Ubezpečte sa, že podstavec je uzamknutý do stojana. (pre vybrané modely)
4. Upevnite podstavec na stojan otáčaním skrutky, pričom použijete integrovanú kartu alebo vhodnú mincu. (pre vybrané modely)

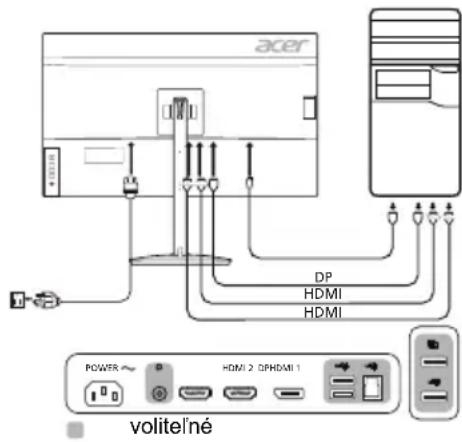

Pripojenie monitora k počítaču

1. Vypnite monitor a odpojte napájací kábel počítača.
2. 2-1 Pripojte kábel HDMI (iba model so vstupom HDMI)

a. Zabezpečte, aby bol monitor i počítač VYPNUTÝ. b. Pripojte jeden koniec kábla HDMI k zadnej strane monitora a druhý koniec pripojte k portu počítača.

2-2 Pripojte kábel DP (iba model so vstupom DP) (voliteľné)

a. Zabezpečte, aby bol monitor i počítač VYPNUTÝ. b. Pripojte kábel DP k počítaču.

1. Pripojte napájací kábel monitora do portu napájania na zadnej strane monitora
2. Zapojte napájacie káble počítača a monitora do elektrickej zásuvky v dosahu.
3. Na zapnutie/vypnutie funkcie nabíjania cez USB vyberte Power-off USB charge ON/OFF. (voliteľné)

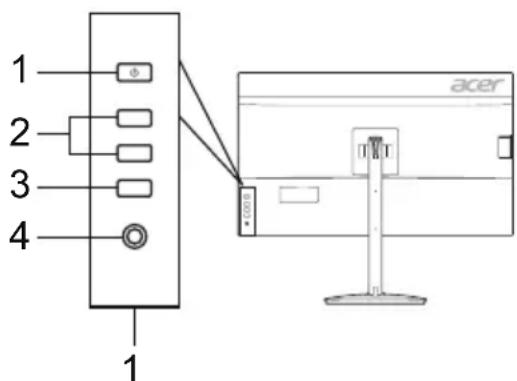

Externé ovládače

C. Pložka Popis

1	Tlačidlo/kontrolka napájania	Slúži na zapnutie/vypnutie monitora. Modrá farba indikuje zapnutie. Oranžová indikuje pohotovostný režim/režim šetrenia energiou.
2	Tlačidlá klávesovej skratky 1 a 2	Stlăcením tlacidla aktivujete funkciu klávesovej skratky predvolenú použivatelem.
3	Tlačidlo Vstrup Stlăcením	tlačidla prepnite vystupné zdroje.

4 potvrdzovacie tlačidlo

Stlačením tlačidla aktivujte ponuku OSD, potom ho použite ako smerové tlačidlo a vyberte požadovanú funkciu. Opätovným stlačením tlačidla potvrdíte výber.

Neexistuje však záruka, že pri konkrétnom umiestnení k rušeniu nedôjde. Ak toto zariadenie spôsobuje škodlivé rušenie príjmu rádiového alebo televízneho signálu, čo možno zistiť zapnutím a vypnutím zariadenia, používateľ by sa mal pokúsiť o nápravu rušenia jedným alebo viacerými z nasledujúcich opatrení:

Zmeňte orientáciu zariadenia alebo premiestnite prijímaciu anténu. Predĺžte vzdialenosť medzi zariadením a prijímačom. - Zapojte zariadenie do zásuvky na inom okruhu, než je zapojený prijímač. - Poradte sa s predajcom alebo skúseným rádiovým/televíznym technikom

Vyhlásenie o zhode so smernicami ES

Spoločnosť Acer Inc. týmto prehlasuje, že tento LCD monitor spĺňa základné požiadavky a ďalšie príslušné ustanovenia smernice o EMK 2014/30/EÚ, smernice o nízkom napätí 2014/35/EÚ, smernice RoHS 2011/65/EÚ a smernice 2009/125/ES o vytvorení rámca na stanovenie požiadaviek na ekodizajn energetických výrobkov.

Upozornenie:

Zmeny alebo modifikácie, ktoré nie sú výslovne schválené výrobcom, môžu mať za následok zneplatnenie oprávnenia používateľa prevádzkovať tento produkt, ktoré udeľuje Federal Communications Commission (FCC - Federálny výbor pre komunikácie v USA).

Prevádzkové podmienky

Toto zariadenie je v súlade s časťou 15 smerníc FCC. Prevádzka podlieha týmto dvom podmienkam: (1) toto zariadenie nesmie spôsobovať škodlivé rušenie a (2) toto zariadenie musí zniesť akékoľvek prijaté rušenie, vrátane rušenia, ktoré môže spôsobiť nežiaducu prevádzku.

Upozornenie: Pre používateľov v Kanade

Tento digitálny prístroj triedy B zodpovedá kanadskej norme ICES-003.

Likvidácia nepotrebného zariadenia používateľmi v súkromných domácnostiach v Európskej únii.

Tento symbol na produkte alebo na jeho balení indikuje, že tento produkt sa nesmie likvidovať spolu s iným odpadom z domácnosti. Namiesto toho ste zodpovední za likvidáciu svojho nepotrebného zariadenia tak, že ho odovzdáte na určenom zbernom mieste pre recykláciu odpadu z elektrických a elektronických zariadení. Separovaný zber a recyklácia nepotrebného zariadenia na konci jeho životnosti pomôžu zachovať prírodné zdroje a zabezpečiť, aby bolo recyklované spôsobom, ktorý chráni ľudské zdravie a životné prostredie. Pre ďalšie informácie o tom, kde môžete odovzdať svoje nepotrebné zariadenie na recykláciu, sa obráťte na svoj miestny mestský úrad, služby nakladania s odpadom, ktoré vaša domácnosť využíva, alebo obchod, kde ste produkt zakúpili.

ŠPECIFIKÁCIE

LCD Panel	Druh monitora Farebný TFT LCD
	Veǐkost' 32"W (81 cm)
	Rozstup bodov 0,276 mm (H) x 0,276 mm (V)
	Jas	Nativne: 400 cd/m2; režim HDR600: 600 cd/m2
	Kontrast 10000000:1 Max (ACM)
	Pozorovacu uhol 178° (H)	78° (V) (CR = 10)
	Doba odozvy 1 ms (G ku G) / 0,5 ms (G ku G, min.)
	Typ panela IPS
	Horizontálna frekvencia HDMI: 31 - 222 kHz / DP: 31 - 395 kHz
	Vertikána frekvencia HDMI: 56 - 144 Hz / DP: 56 - 270 Hz
Farby displeja 16,7 milliona
Max. obnovovacia frekvencia bodov HDMI: 595,5 MHz		78" (V) (CR = 10)
Maximáne rozlügenie		78" (V) (CR = 10)
Technologia Plug & Play VESA DDCCI/DDC2B
Trieda energetickej učinnosti C
*Ročná spotreba energia 86 (kWh) (pre model so vystupom HDMI)
Spotreba energia (pri 200 nitov)	Režim zapnutia	45 W (charakteristickey)
	Režim spánku 0,45 W (charakteristickey)
	Režim vypnutia	0,3 W (charakteristickey)
Vstrupný konektor		HDMI (iba model so vystupom HDMI) / DP (iba model so vystupom DP)
Vstrupný signál videa		HDMI (iba model so vystupom HDMI) (volitěfné) / DP (iba model so vystupom DP) (volitěfné)
Reproduktory		2 W x 2 (iba model so vystupom Audio) (volitěfné)
USB		USB 3.0 x 4 (volitěfné)
Maximána veftkost' obrazovky		Horizontáne: 708,4 mm Vertikáne: 398,5 mm
Zdroj napájania		100-240 V, 50/60 Hz
Podmienky prostredia		Prevádková teplota: 0 až 40 °C Teplota skladvomania: -20 až 60 °C Prevádková vlhkest: 20 % až 80 %
Rozmery		727,48 (s) x 479,18 ~ 609,18 (v) x 269 (h) mm
Hmotnost' (netto)		9,5 kg (netto)
Špecifikácie mechanizmu		Vyktopenie: -5° až +35° (iba v majyssom bode možno ponúknut' 35 stupův zaklopenia pre uhol elevácie) Otácanie: 360° Nastavenie výšky: 0 mm až 130 mm Vyktäpanie: Nie Odpojiteñ' stojan: Áno
Vonkajšie ovládače	Prepínač/Tlačidlá	Tlačidlo zapnutia Tlačidlo klávesovej skratky 1 Tlačidlo klávesovej skratky 2
	Funkcie	Jas Kontrast Modré svetlo Zvižranenie Čiemej ACM HDR***
		Zvižsená ostrost Gama Teplota fairob Režim Priestor fairob Režim odtriežov sivej 6-osу窍óv sivej 6-osová sylost Hlasitost Stimit Pretaktovanie FreeSync Premium**
		Priradenie kář. skraliek Sirokouhlé PIP/PBP DDC/CI Urovaný Čiemej na HDMI Režim rychleho spustenia Pretaktovanie#
		Nabijanie USB pri vypnutí Informáce o displeji Obnoví' věştyklasty nastavenia Ukončit'
Parametre sa lišia v závislosti od modelu a/alebo oblasti.

Na oficiálnych webových stránkach podpory spoločnosti Acer nájdete príručky a iné dokumenty pre svoj produkt značky Acer. *Ročná spotreba energie sa hypotéka s použitím charakteristickej spotreby energie 4 hodiny denne, 365 dní v roku. **Funkcia FreeSync Premium poskytuje výkon bez obrazových duchov. Je kompatibilná s technológiou Nvidia G-Sync aj AMD FreeSync Premium, ak sa používa v kombinácii s vybranými grafickými kartami Nvidia/AMD. ***Ak je povolená funkcia HDR, na miestnej obrazovke so stmievaním môžete zaznamenať efekt žiary v dôsledku jasnejších oblastí ovplyvňujúcich susediace tmavé zóny.

Pretaktovanie môže spôsobiť blikanie alebo iné nepriaznivé efekty, ktoré môžu pochádzať z celkovej konfigurácie systému pripojeného k displeju, prípadne z technických parametrov obrazovky displeja. Tieto efekty možno vyriešiť nastavením nižšej obnovovacej frekvencie.
