| 製品タイプ | 32インチ液晶モニター |
| ブランド・モデル | Acer XV322UX |
| 画面サイズ | 32インチ (81 cm) |
| パネルタイプ | IPS TFT-LCD |
| 最大解像度 | 2560 x 1440 (WQHD) |
| リフレッシュレート | 最大270 Hz (DP、Over Clock時) |
| 応答速度 | 1 ms (グレー→グレー) / 0.5 ms (最小) |
| 輝度 | 400 cd/m² (標準)、600 cd/m² (HDR) |
| コントラスト比 | 100,000,000:1 (ACM) |
| 視野角 | 水平178° / 垂直178° |
| コネクタ | HDMI、DisplayPort |
| 内蔵スピーカー | 2 x 2 W (オプション) |
| USB | 4 x USB 3.0 (オプション) |
| 電源 | 100-240 V、50/60 Hz |
| 消費電力 (標準) | 45 W (動作時)、0.45 W (待機時) |
| 寸法 (W x H x D) | 727.48 x 479.18-609.18 x 269 mm |
| 重量 (正味) | 9.5 kg |
| スタンド調整 | チルト -5°/+35°、スイベル 360°、高さ 130 mm |
| 主な機能 | FreeSync Premium、HDR600、ACM、Over Drive、超低遅延 |
| お手入れ | 柔らかい布と無溶剤の洗浄液で拭いてください。液体を直接スプレーしないでください。 |
| 安全注意 | 湿気にさらさないでください。筐体を開けないでください。保管温度は-20～60°Cです。 |
| 修理 | 認定技術者のみが行ってください。 |
よくある質問 - XV322UX ACER
ユーザーの質問 XV322UX ACER
0 質問 この機器について。知っているものに答えるか、ご自身の質問をしてください。
この機器について新しい質問をする
デバイスの取扱説明書をダウンロード モニター 無料でPDF形式で！マニュアルを見つける XV322UX - ACER 電子デバイスをもとに戻しましょう。このページにはデバイスの使用に必要なすべての書類が掲載されています。 XV322UX ブランド ACER.
使用説明書 XV322UX ACER
2-2 DPケーブルの接続（DP入力モデルのみ）（オプション）

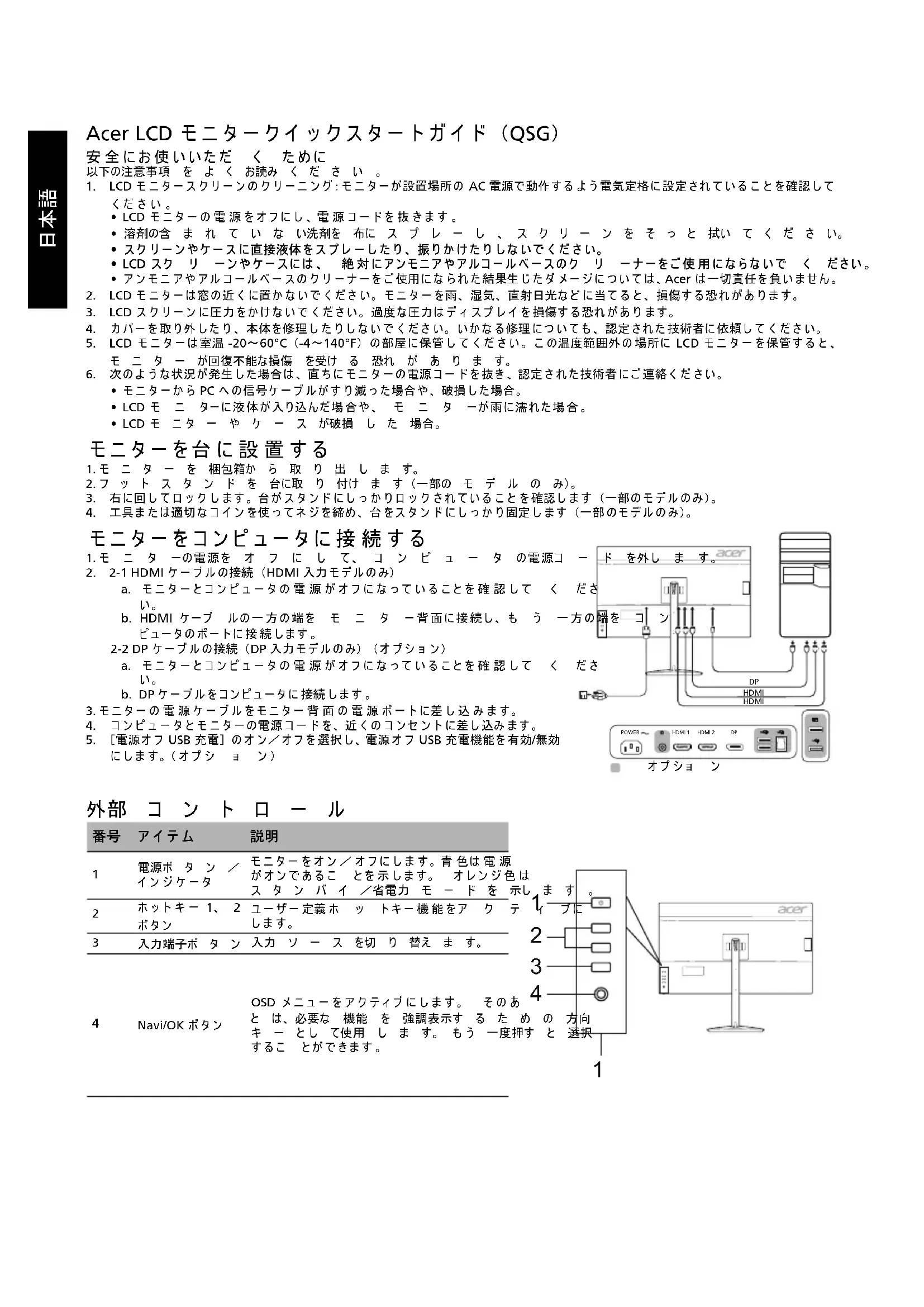

Acer LCDモニター クイックスタートガイド (QSG)
安全に使用するために
以下の注意事項をよくお読みください。
- LCDモニターのクリーニング：モニターの設置場所のAC電源で動作するよう電気定格に設定されていることを確認してください。
- LCDモニターの電源を切り、電源コードを抜きます。溶剤を含まない洗剤を布にスプレーし、スクリーンを拭いてください。
- スプレー式洗浄液を直接スクリーンに使用しないでください。LCDモニターには、アンモニアやアルコールを含む洗浄剤を使用しないでください。アンモニアやアルコールを含む洗浄剤を使用すると、画面に損傷を与える可能性があります。
- LCDモニターは窓の近くに置かないでください。モニターを雨、湿気、直射日光などに当てると、損傷する恐れがあります。
3. LCDスクリーンに圧力をかけないでください。過度な圧力はディスプレイを損傷する恐れがあります。 4. カバーを取り外したり、本体を修理しようとしないでください。いかなる修理でも、認定された技術者に依頼してください。 5. LCDモニターは室温 -20～60°C (-4～140°F) の部屋に保管してください。その温度範囲外の場所にLCDモニターを保管すると、モニターが回復不能な損傷を受ける恐れがあります。 6. 次のような状況が発生した場合は、直ちにモニターの電源コードを抜き、認定された技術者に連絡してください。
- モニターまたはPCの信号ケーブルが擦り減った場合や、破損した場合。
- LCDモニターに液体が入り込んだ場合や、モニターが雨に濡れた場合。
- LCDモニターに衝撃を加え破損した場合。
モニターを台に設置する
- 1. モニターを梱包箱から取り出します。 2. フットスタンドを台に取り付けます（一部のモデルのみ）。
- 3. 右回りに回して、台の上下を調整して固定します（一部のモデルのみ）。 4. 工具または適切なネジを使用してネジを締め、台をスタンドに固定します（一部のモデルのみ）。

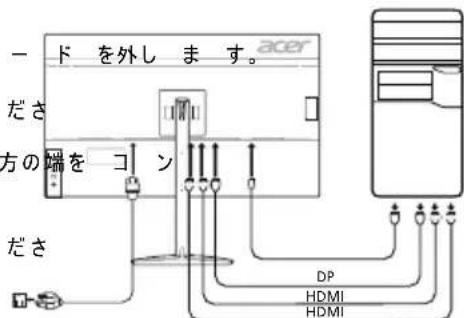

モニターをコンピューターに接続する
1. モニターの電源をオフにして、コンピューターの電源を確認します。
- 2-1 HDMIケーブルの接続（HDMI入力モデルの場合）
a. モニターとコンピューターの電源がオフになっていることを確認します。 b. HDMIケーブルの一方の端をモニター背面に接続し、もう一方の端をコンピューターのポートに接続します。
2-2 DPケーブルの接続（DP入力モデルの場合）
a. モニターとコンピューターの電源がオフになっていることを確認します。 b. DPケーブルをコンピューターに接続します。
- モニターの電源ケーブルをモニター背面の電源ポートに差し込みます。
- コンピューターとモニターの電源コードを、近くのコンセントに差し込みます。
- [電源USB充電]のオプションを選択し、電源USB充電機能を有効/無効にします。
オーディオ

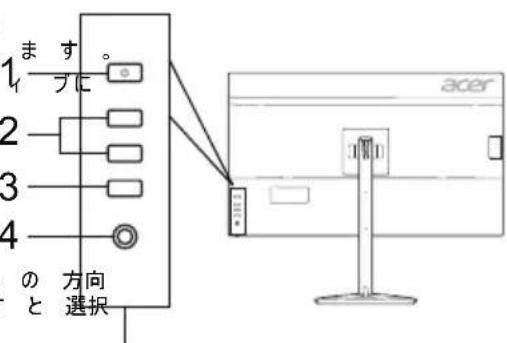

外部コントロール
| 番号 | アイテム | 説明 |
| 1 | 電源木enta インジケーダ | 王二た一を才人ノ才フにしま�。青色は電源。 が才人oledこと示しま�。才人総色 ス イ ト バ 伊 /省電力 王 一 ドを |
| 2 | 木ットensitive1、2 木たん | JE-さ一定義木しお卜き一機能をアク |
| 3 | 入力端子木enta | 入力 ユ - 斯を切り 替えま�。 |
OSDメニューをアクティブにします。その後、必要な機能を強調表示するために使用します。もう一度押すことができます。
1
規制と安全に関する注意
FCCに関する注意
受信アンテナの方向や設置位置を変える。モニターと受信機の距離を離す。モニターの電源コードを、受信機が接続されているコンセントとは別のコンセントに差し込む。販売店またはラジオ／テレビ専門の技術者に相談する。
CE適合宣言
Acer Inc.は、ここに、このLCDモニター、エネルギー関連製品のエネルギー効率に関する要件の設定のフレームワークの確立に関して、EMC指令2014/30/EU、低電圧指令2014/35/EU、RoHS指令2011/65/EUと指令2009/125/ECの基本要件とその他の関連条項に準拠していることを宣言いたします。
注意：
モニターが故障するため、モニターの底を持って持ち上げないでください。
注意： 小物のケーブル
EMC規制の適合性を守るため、他のコネクタの接続には、シールド付きケーブルを使用する必要があります。
注意：周辺機器
本装置に接続できるのは、クラスBの制限事項への適合性が証明された周辺機器（入力機器／出力機器、端末、プリンタ）のみです。適合性が証明されていない周辺機器を使用して操作すると、ラジオやテレビに干渉を引き起こす可能性があります。
注意
製造会社によって明示的に許可されない変更や改造を行うと、FCC（連邦通信委員会）によって認められた、本製品を操作する権限が無効になる場合があります。
操作条件
このデバイスは、FCC規則の第15部に準拠しています。このデバイスの操作は、以下の2つの条件が対象となります。（1）このデバイスは有害な受信妨害を発生しない。（2）このデバイスは、意図しない動作によって引き起こされる受信妨害も含め、受信するすべての受信妨害に対応する必要があります。
このクラスBデジタル機器は、カナダICES-003に準拠しています。
欧州連合における一般家庭での使用済み機器の処分
製品または製品の梱包箱に表示されるこの記号は、この製品を他の家庭ごみと一緒に処分しないことを示しています。使用済み機器を処分する際は、自身の責任で電気電子機器廃棄物のリサイクル所持方法を守る必要があります。使用済み機器の個別収集やリサイクルは天然資源の保全につながり、環境を保護する方法でリサイクルされることが保証されます。リサイクル目的で使用済み機器を処分するには、地方自治体、家庭ごみ処理サービス、または製品を購入した販売店に
仕様
| LCD バル | 驅動装置 | TFT フラーバ LCD | |
| サイズ | 32"W (81 cm) | ||
| 圖表 ビット | 0.276 mm (水平) x 0.276 mm (垂直) | ||
| 輝度 ネイデイデ：400 cd/m2、HDR600 イード：600 cd/m | |||
| コンドラスト | 100000000:1 最大 (ACM) | ||
| 可视角度 | 178° (水平) 178° (垂直) (CR=10) | ||
| 応答時間 | 1 ms (GTG) / 0.5 ms (GTG、最小値) | ||
| バncyルタ ビフ | IPS 方式 | ||
| 水平周波数 | HDMI: 31~222 kHz/ DP: 31~395 kHz | ||
| 垂直周波数 | HDMI: 56~144 Hz/ DP: 56~270 Hz | ||
| デイスPLEIJカレ | 1670万 | ||
| ドットケロック | HDMI: 595.5 MHz/ DP: 1056.97 MHz | ||
| 最大解像度 | HDMI: 2560 x 1440 @ 144 Hz/ DP: 2560 x 1440 @ 240 HzDP: 2560 x 1440 @ 270 Hz (オーバーロックをallon) | ||
| ララダアンドPLEIJ | VESA DDCCI/DDC2B | ||
| 工気ルギー効率リラス | C | ||
| *年間工気ルギー消費量 | 86 kWh (HDMI 入力モーテル) | ||
| 消費電力 (200 ヒト) | Tonne Moid | 45 W (標準) | |
| Sturuppe Moid | 0.45 W (標準) | ||
| 才もMoid | 0.3 W (標準) | ||
| 入力端子 ユncyルタ | HDMI (HDMI 入力モーテルのみ) / DP (DP 入力モーテルのみ) | ||
| 入力映像信号 | HDMI (HDMI 入力モーテルのみ) (オフィッシュ) / DP (DP 入力モーテルのみ) (オフィッシュ) | ||
| Stupカ力 | 2 W x 2 (オ 一デイ 一 才入力モーテルのみ) (オ 一 プチ ハン) | ||
| USB | USB 3.0 x 4 (才 予仕 僅) | ||
| 最大 スクリーニングイデ | 水平：708.4 mm 垂直：398.5 mm | ||
| 電源 | 100-240 V、50/60 Hz | ||
| 環境条件 | 動作温度：0~40°C 保管温度：-20~60°C 動作湿度：20~80% | ||
| 寸法 | 727.48 (幅) x 479.18~609.18 (高さ) x 269 (奥行き) mm | ||
| 重量 (正味重量) | 9.5 kg (正味) | ||
| 機械仕様 | チルト:-5~+35°(最も高的位置にpineいのみ、上下で35°の傾斜が可能) 旋回：360° 高さ調整：0~130mm 回転：不可 取り外し可能フツトスロー：有り | ||
| 外部コナトロール | スイツトロールン | 電源ローナn 熱点 熱点 熱点 熱点 熱点 熱点 熱点 熱点 熱点 熱点 熱点 熱点 熱点 熱点 熱点 熱点 熱点 熱点 熱点 熱点 熱点 熱点 熱点 熱点 熱点 熱点 熱点 熱点 熱点 熱点 熱点 熱点 熱点 熱点 | |
| 機能 | 縷度 コナトロス プローバイド プローバイド プローバイド プローバイド プローバイド プローバイド プローバイド プローバイド プローバイド プローバイド プローバイド プローバイド プローバイド プローバイド プローバイド プローバイド プローバイド プローロリデ FreeSync Premium**Liféchutteleト数超低はテなシ | 照準点 言語 OSD表示時間設定 透明度 OSDロック 入力端子 自動リーメス DP フロー割当 表示EM-D PIP/PBP DDC/CI HDMI黒層ル ウイックスート ミート 才一ハーヒロツク#電源才F USB充電 表示情報 すごての設定をリセット終了 | |
| 仕様はモーテルや地域にようないestr。 | |||
Acer製品のマニュアルやその他のドキュメントは、Acerの公式サポートサイトからご覧いただけます。年間エネルギー消費量は、4時間/日×365日/年と標準消費電力に基づき算出しています。 **FreeSync Premiumはアーティファクトのない性能を実現いたします。一部のNvidia/AMD グラフィックカードと合わせて使用すると、Nvidia G-Sync およびAMD FreeSync Premiumの両技術と互換性があります。 **HDRを有効に設定すると、隣接する暗いエリアに影響を与える明るいエリアが原因で、フルアレイ局所減光ディスプレイではブルーム効果やハロー効果が生じる場合があります。
オーバークロックを行うには、ディスプレイに接続します。全体構成と、場合によっては、ディスプレイのバル仕様に起因
して、ちらつきやその他の悪影響が発生することがあります。そのような悪影響はリフレッシュレート
