XV322UX - Monitor ACER - Ingyenes használati útmutató

Termék típusa	LCD monitor 32"
Márka és modell	Acer XV322UX
Képernyő mérete	32 hüvelyk (81 cm)
Panel típusa	IPS TFT-LCD
Maximális felbontás	2560 x 1440 (WQHD)
Frissítési frekvencia	Akár 270 Hz (DP Over Clock-kal)
Válaszidő	1 ms (szürke-szürke) / 0,5 ms (min.)
Fényerő	400 cd/m² (natív), 600 cd/m² (HDR)
Kontraszt	100 000 000:1 (ACM)
Látószög	178° vízszintes / 178° függőleges
Csatlakozók	HDMI, DisplayPort
Beépített hangszórók	2 x 2 W (opcionális)
USB	4 x USB 3.0 (opcionális)
Tápellátás	100-240 V, 50/60 Hz
Energiafogyasztás (tipikus)	45 W (üzem), 0,45 W (készenlét)
Méretek (Sz x M x Mé)	727,48 x 479,18-609,18 x 269 mm
Tömeg (nettó)	9,5 kg
Állítható talp	Döntés -5°/+35°, elforgatás 360°, magasság 130 mm
Fő funkciók	FreeSync Premium, HDR600, ACM, Over Drive, Ultra Low Latency
Karbantartás	Tisztítsa puha ruhával és oldószermentes oldattal; ne permetezz folyadékot a képernyőre.
Biztonság	Ne tegye ki nedvességnek, ne nyissa ki a házat, tárolás -20 és 60°C között
Javíthatóság	Csak szakképzett technikus által

Gyakran ismételt kérdések - XV322UX ACER

Hogyan tisztítsam a monitor képernyőjét?

Kapcsolja ki a monitort és húzza ki a dugót. Használjon puha ruhát oldószermentes tisztítóoldattal. Soha ne permetezzen folyadékot közvetlenül a képernyőre. Kerülje az ammónia- vagy alkoholtartalmú termékeket.

Mi a maximális frissítési frekvencia?

A maximális frissítési frekvencia 270 Hz a DisplayPort bemeneten, ha az Over Clock funkció be van kapcsolva. HDMI-n keresztül 144 Hz.

Rögzíthetem a monitort VESA karra?

Igen, a talp eltávolítható. A monitor kompatibilis a VESA tartókkal (nincs megadva, de szabványos). Távolítsa el a talpat, és kövesse a tartó utasításait.

Hogyan állítsam be a monitor magasságát?

A monitor 0-tól 130 mm-ig terjedő magasságállítással rendelkezik. Egyszerűen tartsa a monitort az alapnál, és óvatosan állítsa be a magasságot.

Mi az a FreeSync Premium?

A FreeSync Premium egy olyan technológia, amely szinkronizálja a monitor frissítési frekvenciáját a grafikus kártyával, hogy megszüntesse a kép szakadását és sima élményt nyújtson. Kompatibilis az NVIDIA G-Sync és AMD FreeSync Premium kártyákkal.

Hogyan kapcsoljam be a HDR módot?

A HDR mód a képernyőn megjelenő menüben (OSD) aktiválható. Nyomja meg a Menü gombot, navigáljon a HDR opcióhoz, és válassza ki a kívánt módot. Figyelem: a HDR halo hatást okozhat a sötét területeken.

Mit tegyek, ha a képernyő 'Nincs jel' feliratot mutat?

Ellenőrizze, hogy a HDMI vagy DisplayPort kábel megfelelően csatlakozik a számítógéphez és a monitorhoz. Győződjön meg arról, hogy a számítógép be van kapcsolva, és a kiválasztott bemeneti forrás megegyezik a használt kábellel. Használja a bemeneti gombot a forrás váltásához.

Hogyan csökkentsem az energiafogyasztást?

Használja a készenléti módot, vagy kapcsolja ki a monitort a bekapcsológombbal. Aktiválja az energiatakarékos funkciókat az OSD menüben. Az éves fogyasztás 86 kWh, napi 4 órás használat mellett.

Csatlakoztathatok külső hangszórókat?

A monitor 2 x 2 W-os beépített hangszórókkal rendelkezik (opcionális). Külső hangszórókhoz használja a számítógép audio kimenetét vagy egy HDMI/DP audio adaptert, mivel a monitornak nincs dedikált audio kimenete.

Hol tölthetem le a használati útmutatót?

A kézikönyv ingyenesen letölthető PDF formátumban az Acer hivatalos támogatási oldaláról vagy olyan oldalakról, mint a notice-facile.com. Kérhet fordítást is e-mailben.

HASZNÁLATI ÚTMUTATÓ XV322UX ACER

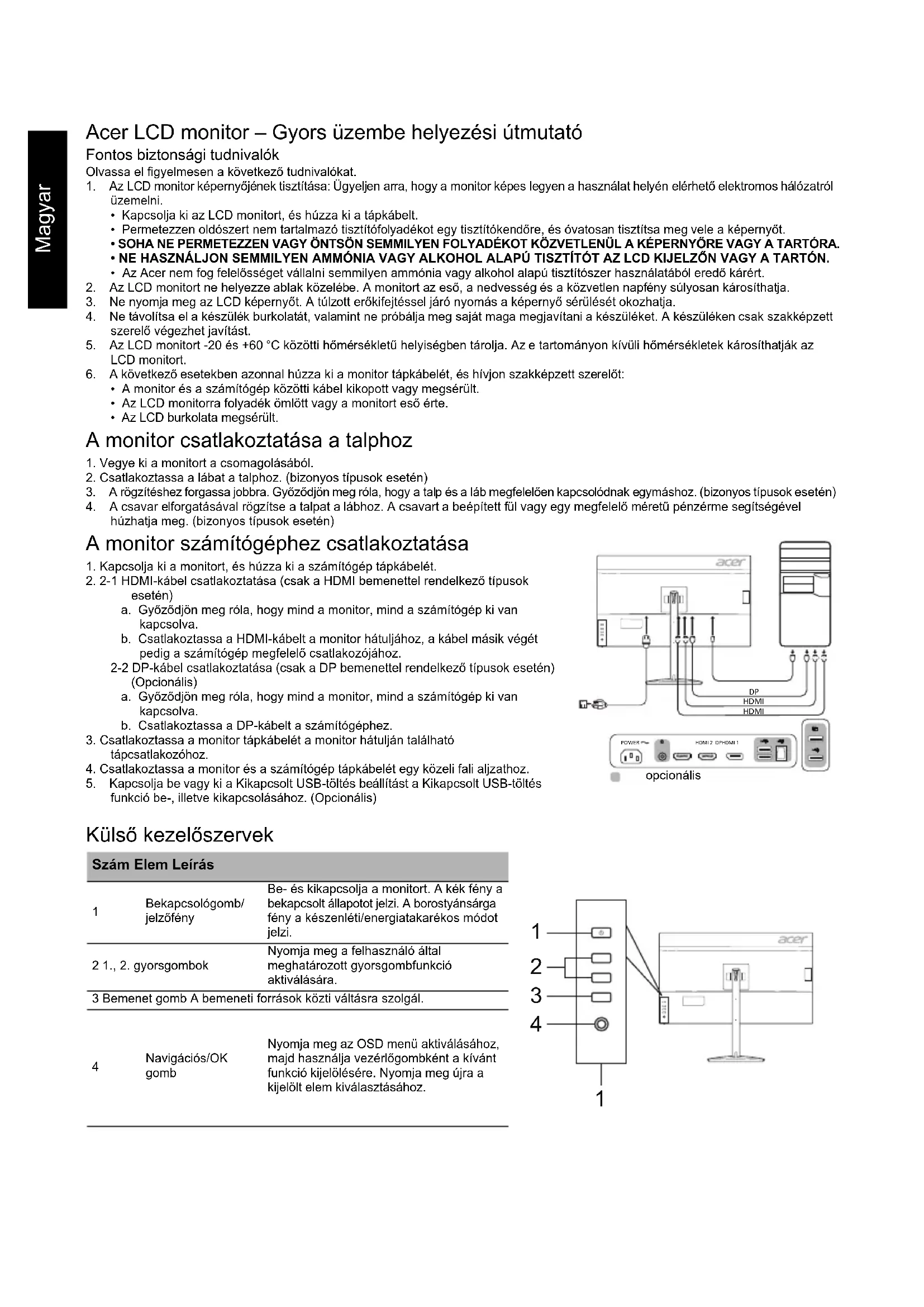

Acer LCD monitor - Gyors üzembe helyezési útmutató

Fontos biztonsági tudnivalók

Olvassa el figyelmesen a következő tudnivalókat.

1. Az LCD monitor képernyőjének tisztítása: Ügyeljen arra, hogy a monitor képes legyen a használat helyén elérhető elektromos hálózatról üzemelni.
2. Kapcsolja ki az LCD monitort, és húzza ki a tápkábelt.
3. Permetezzen oldószert nem tartalmazó tisztítófolyadékot egy tisztítókendőre, és óvatosan tisztítsa meg vele a képernyőt. SOHA NE PERMETEZZEN VAGY ÖNTÖN SEMMILYEN FOLYADÉKOT KÖZVETLENÜL A KÉPERNYŐRE VAGY A TARTÓRA.
4. NE HASZNÁLJON SEMMILYEN AMMÓNIA- VAGY ALKOHOLALAPÚ TISZTÍTÓSZERT AZ LCD KIJELZŐN VAGY A TARTÓN. Az Acer nem vállal felelősséget semmilyen ammónia- vagy alkoholalapú tisztítószer használatából eredő kárért.
5. Az LCD monitort ne helyezze ablak közelébe. A monitort az eső, a nedvesség és a közvetlen napfény súlyosan károsíthatja.
6. Ne nyomja meg az LCD képernyőt. A túlzott erőkifejtéssel járó nyomás a képernyő sérülését okozhatja.
7. Ne távolítsa el a készülék burkolatát, valamint ne próbálja meg saját maga megjavítani a készüléket. A készüléken csak szakképzett szerelő végezhet javítást.
8. Az LCD monitort -20 és +60 °C közötti hőmérsékletű helyiségben tárolja. Az e tartományon kívüli hőmérsékletek károsíthatják az LCD monitort.
9. A következő esetekben azonnal húzza ki a monitor tápkábelét, és hívjon szakképzett szerelőt:
10. A monitor és a számítógép közötti kábel elkopott vagy megsérült.
11. Az LCD monitorra folyadék ömlött, vagy a monitort eső érte.
12. Az LCD burkolata megsérült.

A monitor csatlakoztatása a talphoz

1. Vegye ki a monitort a csomagolásából.
2. Csatlakoztassa a lábát a talphoz. (bizonyos típusok esetén)
3. A rögzítéshez forgassa jobbra. Győződjön meg róla, hogy a talp és a láb megfelelően kapcsolódnak egymáshoz. (bizonyos típusok esetén)
4. A csavar elforgatásával rögzítse a talpat a lábhoz. A csavart a beépített fül vagy egy megfelelő méretű pénzérme segítségével húzhatja meg. (bizonyos típusok esetén)

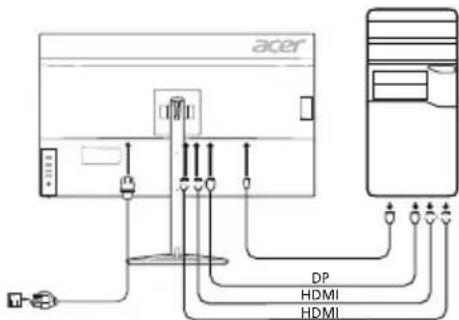

A monitor számítógéphez csatlakoztatása

1. Kapcsolja ki a monitorját, és húzza ki a számítógép tápkábelét.
2. 2-1 HDMI-kábel csatlakoztatása (csak a HDMI bemenettel rendelkező típusok esetén)

a. Győződjön meg róla, hogy mind a monitor, mind a számítógép ki van kapcsolva. b. Csatlakoztassa a HDMI-kábelt a monitor hátuljához, a kábel másik végét pedig a számítógép megfelelő csatlakozójához.

2-2 DP-kábel csatlakoztatása (csak a DP bemenettel rendelkező típusok esetén) (Opcionális)

a. Győződjön meg róla, hogy mind a monitor, mind a számítógép ki van kapcsolva. b. Csatlakoztassa a DP-kábelt a számítógéphez.

1. Csatlakoztassa a monitor tápkábelét a monitor hátulján található tápcsatlakozóhoz.
2. Csatlakoztassa a monitor és a számítógép tápkábelét egy közeli fali aljzathoz.
3. Kapcsolja be vagy ki a Kikapcsolt USB-töltés beállítást a Kikapcsolt USB-töltés funkció be-, illetve kikapcsolásához. (Opcionális)

opcionális

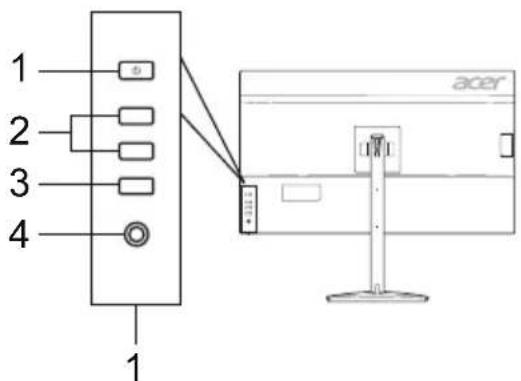

Külső kezelőszervek

Szám Elem Leírás
1	Bekapcsológomb/ jelzöfény	Be- és kikapcsoljá a monitor. A kék fény a bekapsolt állapot jerzi. A borostyánsárga fény a készenléti/energiatakarékos módot jerzi.
2 1., 2. gyorsgombok		Nyomja meg a felhasználó által meghatározott gyorsgombfunkció aktivalására.
3 Bemenet gomb A bemeneti forrásko kőtzi valtásra szolgál.
4	Navigácios/OK gomb	Nyomja meg az OSD menuü aktivalásához, majd használja gezérólógombként a kívánt funkció kijelölésére. Nyomja meg újra a kijelölt element kiválasztásához.

Előírások és biztonsági megjegyzések

FCC-megjegyzés

A készüléket tesztelték, és az FCC-szabályzat 15. része értelmében megfelel a B osztályú digitális eszközökre vonatkozó előírásoknak. A korlátozások lakossági környezetben történő telepítéskor megbízható védelmet nyújtanak a káros interferenciával szemben. A készülék rádiófrekvenciás energiát hoz létre, használ és sugároz. Ha a készüléket nem a gyártó utasításai alapján telepítik és használják, akkor káros interferenciát okozhat a rádiókommunikációban.

Arra azonban nincs garancia, hogy egy adott telepítési helyzetben nem lép fel interferencia. Ha a készülék káros interferenciát okoz a rádió- vagy televíziókészülékek vételében, amelynek tényéről a készülék ki- és bekapcsolásával győződhet meg, javasoljuk, hogy az interferencia megszüntetése érdekében a következő lépéseket hajtsa végre:

Fordítsa el vagy helyezze át a vevőantennát. Növelje a távolságot a készülék és a vevő között. - Csatlakoztassa egy másik aljzathoz a készüléket, mint amelyikhez a vevőegység csatlakozik. Kérje a kereskedő vagy szakképzett szerelő segítségét.

CE megfelelőségi nyilatkozat

Az Acer Inc. ezennel kijelenti, hogy ez az LCD monitor megfelel az elektromágneses zavart okozó berendezésekre vonatkozó 2014/30/EU irányelv, a kisfeszültségű villamossági termékekre vonatkozó 2014/35/EU irányelv, valamint az egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozásáról szóló 2011/65/EU irányelv és az energiával kapcsolatos termékek környezetbarát tervezésére vonatkozó követelmények megállapítási kereteinek létrehozásáról szóló 2009/125/EK irányelv alapvető és egyéb vonatkozó követelményeinek.

Megjegyzés:

A monitort soha ne a talpánál fogva emelje fel, nehogy megsérüljön.

Megjegyzés: Árnyékolt kábelek

Az elektromágneses zavarokra vonatkozó előírások betartása érdekében a készüléket csak árnyékolt kábelekkel szabad más számítástechnikai eszközökhöz csatlakoztatni.

Megjegyzés: Perifériák

A készülékhez kizárólag olyan perifériát (bemeneti/kimeneti eszközt, terminált, nyomtatót stb.) szabad csatlakoztatni, amely megfelel a B osztályú eszközökre előírt határértékeknek. A határértékeknek nem megfelelő perifériák használata esetén zavar léphet fel a rádiós és a televíziós vételben.

Figyelem

A gyártó által nem engedélyezett változtatások vagy módosítások miatt a felhasználó elveszítheti a Federal Communications Commission (Szövetségi Távközlési Bizottság) által a készülék működtetésére biztosított jogot.

Üzemi feltételek

A készülék megfelel az FCC szabályzatának 15. fejezetében foglalt előírásoknak. A készülék működtetése a következő két feltételhez kötött: (1) a készülék nem okozhat zavart, és (2) a készüléknek minden zavart tűrnie kell, beleértve a nemkívánatos működést okozó zavarokat is.

Megjegyzés: Kanadai felhasználók

Ez a B osztályú digitális berendezés megfelel a kanadai ICES-003 szabvány előírásainak.

Készülékek magánháztartásban történő selejtezése az Európai Unió területén

A készüléken, illetve a készülék csomagolásán látható azonos szimbólum annak jelzésére szolgál, hogy a készülék a selejtezés során az egyéb háztartási hulladéktól eltérő módon kezelendő. A vásárló a hulladékká vált készüléket köteles a kijelölt gyűjtőhelyre szállítani az elektromos és elektronikai készülékek újrahasznosítása céljából. A hulladékká vált készülékek selejtezéskor történő begyűjtése és újrahasznosítása hozzájárul a természeti erőforrások megőrzéséhez, valamint biztosítja a selejtezett termékek környezetre és emberi egészségre nézve biztonságos feldolgozását. A begyűjtés pontos helyéről bővebb tájékoztatást a lakhelye szerint illetékes önkormányzattól, az illetékes hulladékkezelő vállalattól, illetve a terméket árusító helyen kaphat.

MŰSZAKI ADATOK

LCD-panel	Meghajórendszer Szines	TFT LCD
	Mérét 32"W (81 cm)
	Képpontmérét 0,276 mm (vizszintes) x 0,276 mm (fuggöleges)
	Fényerő	Nativ: 400 cd/m2; HDR600 mód: 600 cd/m2
	Kontraszt Max. 100 000 000:1 (ACM)
	Betekintési szög 178" (vizszintes) 178" (fuggöleges) (CR=10)
	Válaszidő 1 ms (G-G) / 0.5 ms (G-G, min.)
	Panellípus IPS
	Vizszintes frekvencia HDM: 31-222 kHz / DP: 31-395 kHz
	Fuggöleges frekvencia HDM: 56-144 Hz / DP: 56-270 Hz
Megjelenilhelö színek 16,7 millión
Videoórájel HDM: 595,5 MHz / DP: 1056,97 MHz
Maximális felbontás		HDMI: 2560 x 1440 144 Hz-en / DP: 2560 x 1440 240 Hz-en DP: 2560 x 1440 270 Hz-en (Túlhužáš funkció Be)
Plug&Play VESA DDCCI/DDC2B
Energiagazdaságosság besorolács C
*Éves energiafoğasyzlás 86 (kWh) (a HDMI bemenettel) rendelkező típus esetén
Energiafogasyzlás (200 nit fényerő mellett)	Bekapsolt állapot	45 W (jellemző)
	Alvó állapot	0,45 W (jellemző)
	Kikapcsolt állapot	0,3 W (jellemző)
Bemeneti csatlakozó		HDMI (csak a HDMI bemenettel rendelkező típusnál) / DP (csak a DP bemenettel rendelkező típusnál)
Bemeneti videoejel		HDMI (csak a HDMI bemenettel rendelkező típusnál) (Optionális) / DP (csak a DP bemenettel rendelkező típusnál) (Optionális)
Hangszörök		2 W × 2 (Csak az audiobemenetell rendelkező típusok esetén) (Optionális)
USB-csatlakozó		USB 3.0 × 4 (Optionális)
Maximális képernyömérét		Víszintesen: 708,4 mm Fuggölegesen: 398,5 mm
Áramforrás		100-240 V, 50/60 Hz
Környezetre vonatkozó követelmények:		Mūködési hörmséklet: 0-40 °C Tárolas hörmséklet: -20-60 °C Mūködési páratartalom: 20-80%
Mérétek		727,48 (szé) × 479,18 ~ 609,18 (ma) × 269 (mé) mm
Tömeg (nettó)		9,5 kg (nettó)
Mechanikai jellemzők		Dölés: -5° es +35° közott (Csak a készülék legmagasabb pontján mérhető 35 fokos dölészög) Elforduliás: 360° közott Magasságbeallitás: 0-130 mm Elfordlithato: Nem Levehtő talp:lagen
Külső kezelöszervek	Kapcsoló/gombok	Bekapsológomb 1. gyorsgomb 2. gyorsgomb
	Fenkciók	Fényerő Kontraszt Kék feny Sötét élenkütése ACM HDR*** Szuper élesség Gamma Szinhömséklet Módk Szintér Szükréarnyalatos mód 6 tengelyes szinámyalat 6 tengelyes tellettseg Hangerő Némirtás Túhlajtás FreeSync Premium** Frisitsési frekvencia száma Rendikvül alacsony késeltétés
A műszaki adatk típuskonténsés/Vagy régiónkét altérök lehtnek.

Az Acer termékekhez az Acer hivatalos támogatási webhelyén találhat kézikönyveket és egyéb dokumentumokat. Az éves energiafogyasztás kiszámítása az év 365 napján napi 4 óra használatot feltételezve történik. *Az FreeSync Premium képminőség-mentes teljesítményt garantál. Egyaránt kompatibilis az Nvidia G-Sync és az AMD FreeSync Premium technológiákkal bizonyos Nvidia/AMD grafikus kártyákkal történő használat esetén. ***Aktív HDR esetén a full array helyi képhalványításos kijelző virágzáshoz hasonló vagy glória hatást jelenthet meg, mivel a közeli sötét területek hatással vannak a fényesebb zónák által mutatott képekre.

A túlpörgetés villogást okozhat vagy más káros hatásokat eredményezhet, amelyek a kijelzőhöz csatlakoztatott rendszer teljes konfigurációjából adódhatnak, ezenkívül a kijelzőpanel műszaki tulajdonságaiból is. Előfordulhat, hogy az ilyen hatások egy alacsonyabb képfrissítési sebesség beállításával csökkenthetők vagy kiküszöbölhetők.
