XV322UX - Monitor ACER - Manual de utilizare gratuit

Tip produs	Monitor LCD 32"
Marcă și model	Acer XV322UX
Dimensiune ecran	32 inci (81 cm)
Tip panou	IPS TFT-LCD
Rezoluție maximă	2560 x 1440 (WQHD)
Rată de reîmprospătare	Până la 270 Hz (DP cu Over Clock)
Timp de răspuns	1 ms (gri la gri) / 0,5 ms (min.)
Luminozitate	400 cd/m² (nativ), 600 cd/m² (HDR)
Contrast	100.000.000:1 (ACM)
Unghi de vizualizare	178° orizontal / 178° vertical
Conectivitate	HDMI, DisplayPort
Difuzoare integrate	2 x 2 W (opțional)
USB	4 x USB 3.0 (opțional)
Alimentare	100-240 V, 50/60 Hz
Consum electric (tipic)	45 W (funcționare), 0,45 W (standby)
Dimensiuni (L x Î x A)	727,48 x 479,18-609,18 x 269 mm
Greutate (netă)	9,5 kg
Reglaje suport	Înclinare -5°/+35°, rotire 360°, înălțime 130 mm
Funcții principale	FreeSync Premium, HDR600, ACM, Over Drive, Ultra Low Latency
Întreținere	Curățați cu o cârpă moale și o soluție fără solvenți; nu pulverizați lichid
Siguranță	Nu expuneți la umiditate, nu deschideți carcasa, depozitare între -20 și 60°C
Reparabilitate	Doar de către un tehnician autorizat

Întrebări frecvente - XV322UX ACER

Cum curăț ecranul monitorului?

Opriți monitorul și deconectați-l. Utilizați o cârpă moale cu o soluție de curățare fără solvenți. Nu pulverizați niciodată lichid direct pe ecran. Evitați produsele pe bază de amoniac sau alcool.

Care este rata maximă de reîmprospătare?

Rata maximă de reîmprospătare este de 270 Hz pe intrarea DisplayPort cu funcția Over Clock activată. Pe HDMI, atinge 144 Hz.

Pot monta monitorul pe un braț VESA?

Da, suportul este detașabil. Monitorul este compatibil cu suporturi VESA (nespecificat, dar standard). Scoateți suportul și urmați instrucțiunile suportului.

Cum reglez înălțimea monitorului?

Monitorul dispune de un reglaj al înălțimii de la 0 la 130 mm. Trebuie doar să țineți monitorul de bază și să ajustați ușor înălțimea.

Ce este FreeSync Premium?

FreeSync Premium este o tehnologie care sincronizează rata de reîmprospătare a monitorului cu placa grafică pentru a elimina rupturile de imagine și a oferi o experiență fluidă. Este compatibilă cu plăcile NVIDIA G-Sync și AMD FreeSync Premium.

Cum activez modul HDR?

Modul HDR se activează prin meniul pe ecran (OSD). Apăsați butonul Menu, navigați la opțiunea HDR și selectați modul dorit. Atenție, HDR poate provoca un efect de halo pe zonele întunecate.

Ce fac dacă ecranul afișează 'Fără semnal'?

Verificați că cablul HDMI sau DisplayPort este conectat corect la computer și la monitor. Asigurați-vă că computerul este pornit și că sursa de intrare selectată corespunde cablului utilizat. Folosiți butonul de intrare pentru a schimba sursa.

Cum reduc consumul de energie?

Utilizați modul standby sau opriți monitorul cu butonul de alimentare. Activați funcțiile de economisire a energiei în meniul OSD. Consumul anual este de 86 kWh pentru o utilizare de 4 ore pe zi.

Pot conecta difuzoare externe?

Monitorul dispune de difuzoare integrate de 2 x 2 W (opțional). Pentru difuzoare externe, utilizați ieșirea audio a computerului sau un adaptor audio HDMI/DP, deoarece monitorul nu are o ieșire audio dedicată.

De unde descarc manualul de utilizare?

Manualul este disponibil gratuit în format PDF pe site-ul oficial de asistență Acer sau pe site-uri precum notice-facile.com. Puteți solicita și o traducere prin email.

MANUAL DE UTILIZARE XV322UX ACER

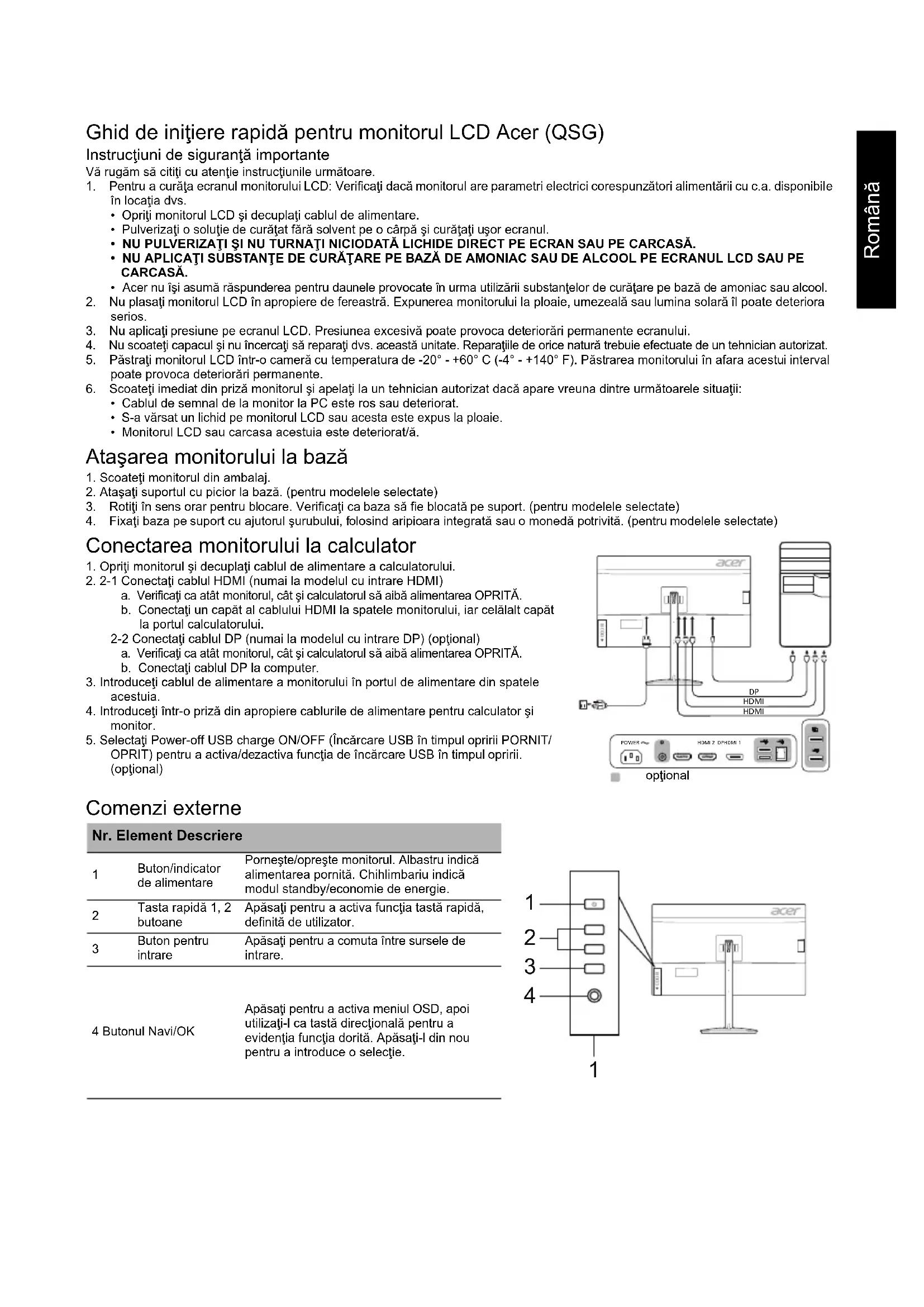

Ghid de inițiere rapidă pentru monitorul LCD Acer (QSG)

Instrucțiuni importante de siguranță

Vă rugăm să citiți cu atenție instrucțiunile următoare.

1. Pentru a curăța ecranul monitorului LCD: Verificați dacă monitorul are parametri electrici corespunzători alimentării cu c.a. disponibile în locația dvs.
2. Opriți monitorul LCD și decuplați cablul de alimentare.
3. Pulverizați o soluție de curățat fără solvent pe o cârpă și curățați ușor ecranul.
4. NU PULVERIZAȚI ȘI NU TURNAȚI NICIODATĂ LICHIDE DIRECT PE ECRAN SAU PE CARCASĂ.
5. NU APLICAȚI SUBSTANȚE DE CURĂȚARE PE BAZĂ DE AMONIAC SAU DE ALCOOL PE ECRANUL LCD SAU PE CARCASĂ.
6. Acer nu își asumă răspunderea pentru daunele provocate în urma utilizării substanțelor de curățare pe bază de amoniac sau alcool.
7. Nu plasați monitorul LCD în apropiere de fereastră. Expunerea monitorului la ploaie, umezeală sau lumină solară îl poate deteriora serios.
8. Nu aplicați presiune pe ecranul LCD. Presiunea excesivă poate provoca deteriorări permanente ecranului.
9. Nu scoateți capacul și nu încercați să reparați dvs. această unitate. Reparațiile de orice natură trebuie efectuate de un tehnician autorizat.
10. Păstrați monitorul LCD într-o cameră cu temperatura de -20°C - +60°C (-4°F - +140°F). Păstrarea monitorului în afara acestui interval poate provoca deteriorări permanente.
11. Scoateți imediat din priză monitorul și apelați la un tehnician autorizat dacă apare vreuna dintre următoarele situații:
12. Cablul de semnal de la monitor la PC este ros sau deteriorat. S-a vărsat un lichid pe monitorul LCD sau acesta este expus la ploaie. Monitorul LCD sau carcasa acestuia este deteriorat/ă.

Atașați monitorului la bază

1. Scoateți monitorul din ambalaj.
2. Atașați suportul cu picior la bază. (pentru modelele selectate)
3. Rotiti în sens orar pentru fixare. Verificați ca baza să fie fixată pe suport. (pentru modelele selectate)
4. Fixați baza pe suport cu ajutorul șurubului, folosind aripioara integrată sau o monedă potrivită. (pentru modelele selectate)

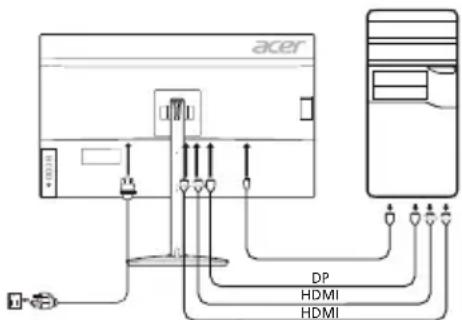

Conectarea monitorului la calculator

1. Opriti monitorul și decuplați cablul de alimentare a calculatorului.
2. 2-1 Conectați cablul HDMI (numai la modelul cu intrare HDMI)

a. Verificați că atât monitorul, cât și calculatorul au alimentarea OPRITĂ. b. Conectați un capăt al cablului HDMI la spatele monitorului, iar celălalt capăt la portul calculatorului.

2-2 Conectarea cablului DP (numai la modelul cu intrare DP) (opțional)

a. Verificați că atât monitorul, cât și calculatorul au alimentarea OPRITĂ. b. Conectați cablul DP la computer.

1. Introduceți cablul de alimentare al monitorului în portul de alimentare din spatele acestuia.
2. Introduceți într-o priză din apropiere cablurile de alimentare pentru calculator și monitor.
3. Selectați Power-off USB charge ON/OFF (Încărcare USB în timpul opririi PORNIT/OPRIT) pentru a activa/dezactiva funcția de încărcare USB în timpul opririi. (opțional)

opțional

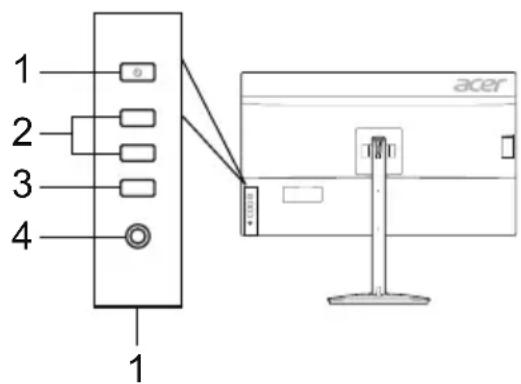

Comenzi externe

1	Buton/indicator de alimentare	Pornoște/oprește monitorul. Albastru indică alimentarea pornță. Chihlimbariu indică modul standby/economie de energia.
2	Tasta rapidă 1, 2 boutoane	Apăsași pentru a activă functța tastă rapidă, definită de utilizator.
3	Buton pentru intrare	Apăsași pentru a comuta înțre sursele de intrare.

4 Butonul Navi/OK

Apăsați pentru a activa meniul OSD, apoi utilizați-l ca tastă direcțională pentru a evidenția funcția dorită. Apăsați-l din nou pentru a introduce o selecție.

Precizări privind reglementările și siguranța

Precizări privind FCC

Acest dispozitiv a fost testat și s-a constatat că se încadrează în limitele corespunzătoare dispozitivelor digitale din Clasa B, conform reglementărilor FCC Partea a 15-a. Aceste limite sunt concepute să asigure o protecție rezonabilă împotriva interferențelor dăunătoare, la instalarea într-un mediu rezidențial. Acest dispozitiv generează, utilizează și poate radia energie pe frecvențe radio și, dacă nu este instalat și utilizat conform instrucțiunilor, poate cauza interferențe dăunătoare pentru comunicațiile radio.

Totuși, nu există nicio garanție că interferențele nu vor avea loc în cazul unei anumite instalări. Dacă acest dispozitiv produce interferențe dăunătoare la recepția radio sau TV, ceea ce se poate determina pornind și oprind dispozitivul, utilizatorul este încurajat să încerce să corecteze interferența aplicând una sau mai multe dintre măsurile următoare:

Reorientați sau repoziționați antena receptoare. - Măriți distanța dintre dispozitiv și receptor. - Conectați dispozitivul la o priză sau la un circuit diferit de cel la care este conectat receptorul. - Consultați dealerul sau un tehnician radio/TV experimentat.

Declarație de conformitate CE

Prin prezenta, Acer Inc. declară că acest monitor LCD respectă cerințele esențiale și celelalte prevederi relevante din Directiva EMC 2014/30/UE, Directiva 2014/35/UE privind tensiunile joase și Directivele RoHS 2011/65/UE și 2009/125/CE în ceea ce privește stabilirea unui cadru pentru aplicarea cerințelor de design ecologic pentru produsele legate de energie.

Notă:

Pentru a preveni deteriorarea monitorului, nu îl ridicați apucându-l de bază.

Notă: Cabluri ecranate

Toate conexiunile la alte dispozitive de calcul trebuie efectuate folosind cabluri ecranate, pentru a menține conformitatea cu reglementările EMC.

Notă: Dispozitive periferice

Numai perifericele (dispozitive de intrare/ieșire, terminalele, imprimantele etc.) certificate ca respectând limitele din Clasa B pot fi atașate acestui echipament. Este probabil ca funcționarea cu periferice necertificate să producă interferențe la recepția radio și TV.

Atenție

Modificările neaprobate în mod expres de către producător pot anula autorizația utilizatorului, garantată de Comisia Federală de Comunicații, de a folosi acest produs.

Acest dispozitiv respectă cerințele din FCC Partea a 15-a. Funcționarea este supusă următoarelor două condiții: (1) acest dispozitiv să nu producă interferențe dăunătoare și (2) acest dispozitiv trebuie să accepte orice interferențe recepționate, inclusiv cele care pot cauza o funcționare nedorită.

Notă: Utilizatori din Canada

Acest aparat digital din Clasa B respectă standardul canadian ICES-003.

Eliminarea deșeurilor de echipamente de către utilizatori din locuințele private din Uniunea Europeană

Acest simbol de pe produs sau de pe ambalajul acestuia arată că produsul respectiv nu poate fi eliminat împreună cu celelalte resturi menajere. În schimb, este responsabilitatea dvs. să eliminați produsul dezafectat ducându-l la un punct de colectare desemnat pentru reciclarea deșeurilor de echipamente electrice și electronice. Colectarea și reciclarea separată a echipamentului dezafectat în momentul eliminării acestuia va contribui la conservarea resurselor naturale și va garanta că produsul respectiv este reciclat într-un mod care protejează sănătatea oamenilor și mediul. Pentru mai multe informații cu privire la locul în care puteți lăsa echipamentul dezafectat, vă rugăm să contactați biroul local din orașul dvs., serviciul de eliminare a deșeurilor menajere sau magazinul de la care ați achiziționat produsul.

SPECIFICAȚII

Panou LCD	Sistem de actionare LCD color TFT
	Dimensiune 32"W (81 cm)
	Pas pixeli 0,276 mm (H) x 0,276 mm (V)
	Luminozitate	Nativ: 400 cd/m2; modul HDR600: 600 cd/m2
	Contrast 100.000.000: Max (ACM)
	Unghi de vizualize 178° (H) 178° (V) (CR=10)
	Timp de raspuns 1 ms (G-G) / 0,5 ms (G-G, min.)
	Tip panou In-Plane Switching - IPS
	Frecventa° horizontal HDM: 31 - 222 kHz / DP: 31 - 395 kHz
	Frecventa° vertical HDM: 56 - 144 Hz / DP: 56 - 270 Hz
Culori affgate 16,7 Miloane
Frecventa° de ceas HDMI: 595,5 MHz / DP: 1056,97 MHz
Rezolüte maximã		HDMI: 2560 x 1440 la 144 Hz / DP: 2560 x 1440 la 240 HzDP: 2560 x 1440 la 270 Hz (Cu Over Clock setat pe Pornit)
Tip plug & play VESA DDCCI/DDC2B
Clasa de eficientã energetica C
*Consum anual de energia 86 (kWh) (pentru modelul cu intrare HDMI)
Putere absorbitã (la 200 nits)	Modul Pornit	45 W (tipic)
	Modul Repaus	0,45 W (tipic)
	Modul Oprit	0,3 W (tipic)
Conector de intrare		HDMI (numai la modelul cu intrare HDMI) / DP (numai la modelul cu intrare DP)
Semnal video de intrare		HDMI (numai la modelul cu intrare HDMI) (optional) / DP (numai la modelul cu intrare DP) (optional)
Difuzoare		2 W x 2 (numai la modelul cu intrare audio) (optional)
USB		USB 3.0 x 4 (optional)
Dimensiune maximã ecran		Orontalã: 708,4 mmVerticalã: 398,5 mm
Sursã de alimentare		100-240 V, 50/60 Hz
Considerazioni privind mediol		Temp. de funzioniare: 0 ° - 40 °CTemp. de depositare: -20 ° - 60 °CUmiditate in timpul funzioni: 20% - 80%
Dimensiuni		727,48 (l) x 479,18 ~ 609,18 (h) x 269 (a) mm
Masa (netã)		9,5 kg (net)
Specificaïs privind mecanismul		Încinarè: -5° - +35° (Numai in punctul cel mai inalt unghiul de ridicare poate fi de 35 grade inclinare) Rotire: 360°Regliaea inàrlmil: 0 mm - 130 mmPivotare: NuSuport cu picor detaşabil: Da
Comenzi exterior	Comutator/butoane	Buton de alimentareTasta rapidă 1Tasta rapidă 2IntrareMeniu/Navi/OK
	Funçți	LuminozitateContrastLumină albastrAmplificare negruACMHDR***Claritate superioar/GamATemperaturàculoareModuriPaleta de cuiRocurtoni de gRNuante pe 6 axeSaturație pe 6 axeVolumFãrã sunetOver DriveFreeSync Premium**Frecventa® reimprospãtareLatențã extrem de redusãPip/PBPDDC/CINivel de negru HDMIModul Pornire rapidaOver Clock#Informati monitorInformati monitorResetare toaste setârileleşire
Specifications variazã in funçțe de model Şi/sau de regiune.

Găsiți manuale și alte documente pentru produsul dvs. Acer pe website-ul de asistență oficial al Acer. Consumul anual de energie este calculat pe baza unui consum de energie tipic de 4 ore pe zi, 365 zile pe an. *Ofertele FreeSync Premium sau performanță fără artefacte. Este compatibil atât cu tehnologia Nvidia G-Sync, cât și cu AMD FreeSync Premium, atunci când este utilizat împreună cu anumite plăci grafice Nvidia/AMD. **Cu HDR activat, pe afișajul de tip matrice completă și estompare locală poate apărea un efect de înflorire sau aureolă din cauza zonelor mai luminoase care afectează imaginile zonelor întunecate învecinate. Supratactarea poate cauza pâlpâirea ecranului și alte efecte adverse care pot deriva din configurația totală a sistemului conectat la ecran și, eventual, din specificațiile panoului ecranului. Aceste efecte pot fi eliminate sau reduse setând o rată de reîmprospătare mai redusă.

Ghid de instalare rapidă pentru monitorul LCD Acer

Instrucțiuni importante de siguranță

Vă rugăm să citiți cu atenție aceste instrucțiuni.

1. Pentru a curăța ecranul monitorului LCD: Nu uitați că monitorul este destinat pentru lucrul cu alimentare de curent alternativ în interior.
2. Deconectați monitorul LCD și scoateți cablul de alimentare din priză.
3. Aplicați soluția de curățare fără solvenți pe o cârpă și curățați cu atenție ecranul. NU UTILIZAȚI CĂLDURĂ DIRECTĂ PE ECRAN SAU PE CARCASĂ.
4. NU UTILIZAȚI SOLUȚII DE CURĂȚARE PE BAZĂ DE AMONIAC SAU PE BAZĂ DE SPIRT PENTRU CURĂȚAREA ECRANULUI LCD SAU A CARCASEI.
5. Acer nu este responsabil pentru daunele cauzate de utilizarea soluțiilor de curățare pe bază de amoniac sau pe bază de spirt.
6. Nu așezați monitorul LCD lângă ferestre, expunerea monitorului la ploaie, umiditate sau lumina directă a soarelui poate deteriora grav.
7. Nu apăsați pe partea de sus a ecranului LCD. Apăsarea pe partea de sus poate duce la deteriorarea afișajului.
8. Nu deconectați cablurile și nu încercați să reparați singuri acest dispozitiv. Personalul autorizat trebuie să efectueze service-ul în orice circumstanțe.
9. Păstrați monitorul LCD în medii cu temperaturi între -20° și 60°C (-4° până la 140°F). Păstrarea monitorului LCD în afara acestui interval poate duce la deteriorări permanente.
10. Nu atingeți contactele monitorului și apelați la personal autorizat dacă apar orice probleme tehnice.

Cablu de semnal de la monitor la computer este deteriorat sau rupt. Nu atingeți partea de sus a monitorului LCD sau monitoarele expuse la umezeală. Monitorul LCD sau carcasa este deteriorată.

Fixarea monitorului pe bază

1. Scoateți monitorul din ambalaj. 2. Fixați suportul pe bază. (Pentru anumite modele)
2. Rotiți în sensul acelor de ceasornic pentru a fixa suportul. Asigurați-vă că baza este fixată pe suport. (Pentru anumite modele)
3. Fixați baza pe suport rotind șurubul cu ajutorul unei șurubelnițe sau a unei monede. (Pentru anumite modele)

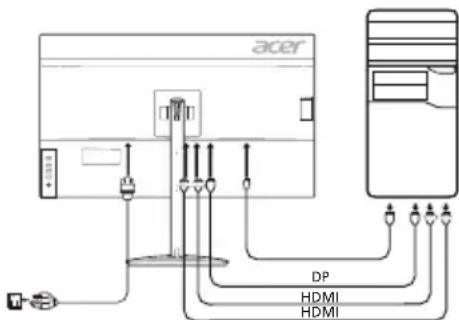

Conectarea monitorului la computer

1. Opriți monitorul și deconectați cablul de alimentare de la computer. 2. 2-1 Conectați cablul HDMI (doar pentru modelele cu intrare HDMI)

a. Asigurați-vă că atât monitorul, cât și computerul sunt oprite. b. Conectați un capăt al cablului HDMI la partea din spate a monitorului, iar celălalt capăt la portul computerului.

2-2 Conectați cablul DP (doar pentru modelele cu intrare DP) (opțional)

a. Asigurați-vă că atât monitorul, cât și computerul sunt oprite. b. Conectați cablul DP la computer.

1. Introduceți cablul de alimentare al monitorului în portul de alimentare din partea din spate a monitorului.
2. Bucățile de cablu de la computer și monitor trebuie să fie în contact electric strâns. 5. Selectați funcția de blocare/deblocare pentru a activa/dezactiva această funcție. (OUPU)

ONU

Buton de control

Număr Element Descriere
