XV322UX - Monitor ACER - Manual de uso y guía de instrucciones gratis

Tipo de producto	Monitor LCD 32"
Marca y modelo	Acer XV322UX
Tamaño de pantalla	32 pulgadas (81 cm)
Tipo de panel	IPS TFT-LCD
Resolución máxima	2560 x 1440 (WQHD)
Frecuencia de actualización	Hasta 270 Hz (DP con Over Clock)
Tiempo de respuesta	1 ms (gris a gris) / 0,5 ms (mín.)
Brillo	400 cd/m² (nativo), 600 cd/m² (HDR)
Contraste	100 000 000:1 (ACM)
Ángulo de visión	178° horizontal / 178° vertical
Conectividad	HDMI, DisplayPort
Altavoces integrados	2 x 2 W (opcional)
USB	4 x USB 3.0 (opcional)
Alimentación	100-240 V, 50/60 Hz
Consumo eléctrico (típico)	45 W (encendido), 0,45 W (en espera)
Dimensiones (An x Al x Pr)	727,48 x 479,18-609,18 x 269 mm
Peso (neto)	9,5 kg
Ajustes del pie	Inclinación -5°/+35°, giro 360°, altura 130 mm
Funciones principales	FreeSync Premium, HDR600, ACM, Over Drive, Ultra Low Latency
Mantenimiento	Limpiar con un paño suave y una solución sin disolventes; no rociar líquido
Seguridad	No exponer a la humedad, no abrir la carcasa, almacenamiento entre -20 y 60°C
Reparabilidad	Solo por un técnico autorizado

Preguntas frecuentes - XV322UX ACER

¿Cómo limpiar la pantalla del monitor?

Apague el monitor y desconéctelo. Use un paño suave con una solución de limpieza sin disolventes. Nunca rocíe líquido directamente sobre la pantalla. Evite productos a base de amoniaco o alcohol.

¿Cuál es la frecuencia de actualización máxima?

La frecuencia de actualización máxima es de 270 Hz en la entrada DisplayPort con la función Over Clock activada. En HDMI, alcanza 144 Hz.

¿Puedo fijar el monitor en un brazo VESA?

Sí, el pie es extraíble. El monitor es compatible con soportes VESA (no especificado, pero estándar). Retire el pie y siga las instrucciones del soporte.

¿Cómo ajustar la altura del monitor?

El monitor tiene un ajuste de altura de 0 a 130 mm. Basta con sostener el monitor por la base y ajustar la altura suavemente.

¿Qué es FreeSync Premium?

FreeSync Premium es una tecnología que sincroniza la frecuencia de actualización del monitor con la tarjeta gráfica para eliminar el desgarro de imagen y ofrecer una experiencia fluida. Es compatible con tarjetas NVIDIA G-Sync y AMD FreeSync Premium.

¿Cómo activar el modo HDR?

El modo HDR se activa a través del menú en pantalla (OSD). Pulse el botón Menú, navegue hasta la opción HDR y seleccione el modo deseado. Atención, el HDR puede provocar un efecto de halo en las zonas oscuras.

¿Qué hacer si la pantalla muestra 'Sin señal'?

Verifique que el cable HDMI o DisplayPort esté correctamente conectado al ordenador y al monitor. Asegúrese de que el ordenador esté encendido y que la fuente de entrada seleccionada corresponda al cable utilizado. Use el botón de entrada para cambiar de fuente.

¿Cómo reducir el consumo de energía?

Use el modo de espera o apague el monitor con el botón de encendido. Active las funciones de ahorro de energía en el menú OSD. El consumo anual es de 86 kWh para un uso de 4 horas al día.

¿Puedo conectar altavoces externos?

El monitor tiene altavoces integrados de 2 x 2 W (opcional). Para altavoces externos, use la salida de audio del ordenador o un adaptador HDMI/DP de audio, ya que el monitor no tiene una salida de audio dedicada.

¿Dónde descargar el manual de usuario?

El manual está disponible gratuitamente en formato PDF en el sitio de asistencia oficial de Acer o en sitios como notice-facile.com. También puede solicitar una traducción por correo electrónico.

MANUAL DE USUARIO XV322UX ACER

Instrucciones de seguridad importantes

Lea detenidamente las siguientes instrucciones.

1. Para limpiar la pantalla del monitor LCD: Asegúrese de que los parámetros eléctricos del monitor permiten usarlo con la corriente de CA disponible en su ubicación.
2. Apague el monitor LCD y desconecte el cable de alimentación.
3. Pulverice una solución de limpieza no soluble en un paño y limpie la pantalla con cuidado.
4. NUNCA PULVERICE NI ROCÍE NINGÚN LÍQUIDO DIRECTAMENTE SOBRE LA PANTALLA O CARCASA. POR FAVOR, NO UTILICE NINGÚN PRODUCTO DE LIMPIEZA CON AMONIACO O ALCOHOL EN LA PANTALLA LCD O EN LA CARCASA.
5. Acer no se responsabilizará de los daños resultantes del uso de productos de limpieza a base de amoniaco o alcohol.
6. No coloque el monitor LCD cerca de una ventana. La exposición del monitor a la lluvia, la humedad o la luz del sol podrá dañarlo seriamente.
7. No aplique presión sobre la pantalla LCD. El exceso de presión podría causar daños permanentes en la pantalla.
8. No retire la cubierta ni intente reparar la unidad por sí mismo. Cualquier reparación debe correr a cargo de un técnico autorizado.
9. Guarde el monitor LCD en una habitación con una temperatura entre -20 °C y 60 °C (de -4 °F a 140 °F). Si guarda el monitor LCD en un lugar con una temperatura superior o inferior, podrá sufrir daños permanentes.
10. Desenchufe inmediatamente el monitor y llame a un técnico autorizado si se produce cualquiera de las siguientes situaciones:
11. El cable de señal del monitor al PC está desgastado o dañado.
12. Se ha vertido líquido sobre el monitor LCD o el monitor se ha expuesto a la lluvia.
13. El monitor LCD o la carcasa están dañados.

Colocación del monitor en la base

1. Extraiga el monitor de su embalaje.
2. Acople el soporte a la base (para modelos seleccionados).
3. Gire hacia la derecha para bloquearlo. Asegúrese de que la base está sujeta al soporte (para modelos seleccionados).
4. Para sujetar la base, gire el tornillo con una herramienta adecuada o una moneda del tamaño adecuado (para modelos seleccionados).

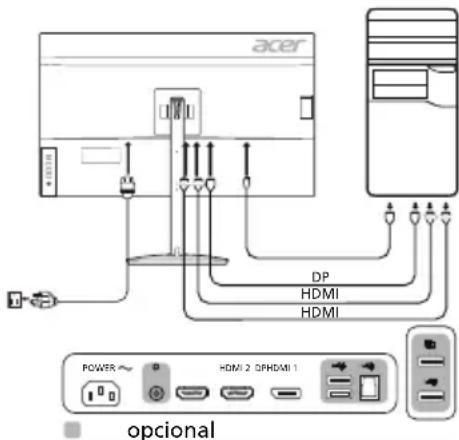

Conexión del monitor a un ordenador

1. Apague el monitor y desconecte el cable de alimentación del ordenador.
2. 2-1 Conecte un cable HDMI (solo modelos con entrada HDMI)

a. Asegúrese de que tanto el monitor como el ordenador estén apagados. b. Conecte un extremo del cable HDMI a la parte trasera del monitor y conecte el otro extremo al puerto del ordenador.

2-2 Conecte un cable DP (solo modelos con entrada DP) (Opcional)

a. Asegúrese de que tanto el monitor como el ordenador estén apagados. b. Conecte el cable DP al ordenador.

1. Introduzca el cable de alimentación del monitor en el puerto de la parte posterior del monitor.
2. Conecte los cables de alimentación del ordenador y el monitor a una toma de corriente cercana.
3. Selección Carga USB en estado de apagado ON/OFF para activar o desactivar la dirección de Carga USB en estado de apagado. (Opcional)

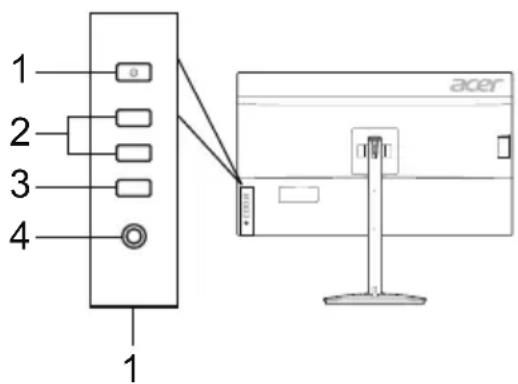

Controles externos

N.ºElementoDescripción
1	Indicador/Botón de encendido	Apaga o enciende el monitor. El color azul indica que está encendido. El colorámbar indica el modo de espera/ahorro de energia.
2	Tecla de accesorápido 1, 2 botones	Activa la funciona de teclas de accesorápido definidas por el usuario.
3	Botón de entrada	Pulse para cambio entre las+fuentes de entrada.
4	Botón de navigación/ACEPTAR	Pulse este botón paraactivar el",[u]nó OSD yutilícelo como botón direccional para resaltarla).[u]nó de nuevo para confirmarla selección.

Normativa y avisos de seguridad

Aviso de la FCC

Este dispositivo se ha probado y comprobado que cumple con los límites para un dispositivo digital de Clase B conforme a la Parte 15 de las normas de la FCC. Estos límites están diseñados para proporcionar una protección razonable frente a interferencias dañinas en una instalación residencial. Este dispositivo genera, utiliza y puede irradiar energía de radiofrecuencia y, si no se instala ni utiliza conforme a las instrucciones, podría causar interferencias dañinas en las comunicaciones de radio. No obstante, no se puede garantizar que las interferencias no se produzcan en instalaciones concretas. Si este dispositivo causa interferencias dañinas en la recepción de radio o televisión, lo que se puede determinar apagando y encendiendo el dispositivo, el usuario debe intentar solucionar las interferencias de las siguientes maneras:

• Cambiar la orientación de la antena receptora o colocarla en otro lugar.
• Aumentar la separación entre el dispositivo y el receptor.
• Conectar el dispositivo a una toma de corriente en un circuito distinto al que se ha conectado el receptor.
• Consulte con el distribuidor o un técnico especializado en radio y televisión para recibir asistencia.

Declaración de conformidad CE

Por la presente, Acer Inc. declara que este monitor LCD cumple con los requisitos y otras disposiciones relevantes de la directiva EMC 2014/30/UE, la directiva de bajo voltaje 2014/35/UE, la directiva RoHS 2011/65/UE y la directiva 2009/125/CE relacionadas con la creación de un marco para el establecimiento de requisitos de ecodiseño para productos relacionados con la energía.

Aviso:

Para evitar daños en el monitor, no lo levante sujetándolo por la base.

Aviso: Cables blindados

Las conexiones a dispositivos informáticos deben realizarse con cables blindados, a fin de cumplir con las normas de la EMC.

Aviso: Dispositivos periféricos

Solo deben conectarse a este equipo aquellos periféricos (dispositivos de entrada/salida, terminales, impresoras, etc.) certificados que cumplan con los límites de la Clase B. Si se utilizan con periféricos sin certificado, es posible que se produzcan interferencias en la recepción de radio y televisión.

Precaución

Cualquier cambio o modificación no aprobado expresamente por el fabricante podría anular la autoridad del usuario, concedida por la Comisión Federal de Comunicaciones, para utilizar el producto.

Este dispositivo cumple con la Parte 15 de las normas de la FCC. El funcionamiento está sujeto a las siguientes condiciones: (1) este dispositivo no debe causar interferencias dañinas y (2) este dispositivo debe aceptar cualquier interferencia recibida, incluidas aquellas que puedan provocar un funcionamiento no deseado.

Aviso: Usuarios de Canadá

Este aparato digital de Clase B cumple con la normativa canadiense ICES-003.

Eliminación de equipo obsoleto por parte de los usuarios en una vivienda privada en la Unión Europea

La aparición de este símbolo en el producto o su embalaje indica que no es posible eliminarlo con el resto de residuos domésticos. En su lugar, el usuario es responsable de eliminar el equipo obsoleto llevándolo a un punto de recogida designado para el reciclaje de equipo eléctrico y electrónico. El reciclaje y la recogida por separado del equipo obsoleto en el momento de su eliminación ayudan a conservar los recursos naturales y garantizar que se recicla de una forma que proteja la salud humana y el medio ambiente. Para obtener más información sobre dónde puede llevar su equipo obsoleto para reciclarlo, póngase en contacto con el ayuntamiento de su localidad, el servicio de eliminación de residuos o el establecimiento donde compró el producto.

ESPECIFICACIONES

Panel LCD	Sistema de conducccion Pantalla LCD TFT en color
	Tamaño 32"W (81 cm)
	Distancia entre pixeles 0,276 mm (horizontal) x 0,276 mm (vertical)
	Brillo	Nativo: 400 cd/m2; HDR600 modo: 600 cd/m2
	Contraste 10000000:1 Max. (ACM)
	Ángulo de visión 178° (horizontal) 178° (vertical) (CR=10)
	Tiempo de respuesta 1 ms (G a G) / 0,5 ms (G a G, min.)
	Tipo de panel In-Plane Switching
	Frecuencia H HDMI: 31 - 222 kHz / DP: 31 - 395 kHz
	Frecuencia V HDMI: 56 - 44 Hz / DP: 56 - 270 Hz
Colores de la pantalla 16,7 millones
Reloj de punto HDMI: 595,5 MHz / DP: 1056,97 MHz
Resolución máximo		HDMI: 2560 x 1440 @ 144 Hz / DP: 2560 x 1440 @ 240 HzDP: 2560 x 1440 @ 270 Hz (Con Aum. vel. reloj ACTIVADO)
Plug & Play VESA DDCCI/DDC2B
Clase de eficiência enerética C
*Consumo de energia anual 86 (kWh) (para el modelo de entrada HDMI)
Consumo de energia (a 200 unidades)	Modo encendido 45 W (tipo)
	Modo de suspensión	0,45 W (tipo)
	Modo apagado	0,3 W (tipo)
Conector de entrada		HDMI (solo el modelos de entrada HDMI) / DP (solo el modelos de entrada DP)
Señal de entrada de video		HDMI (solo el modelos de entrada HDMI) (Optional) / DP (solo el modelos de entrada DP) (Optional)
Altavoces		2 W x 2 (Solo modelos de entrada de audio) (Optional)
USB		USB 3.0 x 4 (Optional)
Tamaño máximo de pantalla		Horizontal: 708,4 mmVertical: 398,5 mm
Fuente de alimentación		100-240 V, 50/60 Hz
Consideraciones ambientales		Temperatura de funciona: de 0° a 40°CTemperatura de almacenimiento: de -20° a 60°CHumidad de funciona: entre el 20% y el 80%
Dimensiones		727,48 (ancho) x 479,18 ~ 609,18 (alto) x 269 (diagonal) mm
Peso (peso neto)		9,5 kg (neto)
Especillas de funciona�能		Inclínacion: de -5° a +35° (el grado de inclinacionmaximum en el punto más alto es de 35odos)Giro: 360°Ajuste de alta: de 0 mm a 130mmPivote: NoSoporte extraible: Si
Controles externos	Interruptor/Botones	Botón de encendidoTecla rápida 1Tecla rápida 2EntradaMenu/Vagalación/Aceptar
	Funciones	BrilloContrasteLuz azulAugmente de negroACMHDR***SupernitidexGammaTemp. ColorModosEspacio de colorModo escalagrisMatiz de 6 ejesSatur. 6 ejesVolumenSilencioSobrecargaFreeSync Premium**Tasa deactual-latencia ultraba
Las specifications varian en función del modelo o la region.

Puede encontrar manuales y otros documentos para su producto de Acer en el sitio web oficial de asistencia de Acer. El consumo de energía anual se calcula a partir del consumo de energía típico de 4 horas al día, los 365 días del año. FreeSync Premium ofrece un rendimiento libre de artefactos. Es compatible tanto con la tecnología Nvidia G-Sync como con AMD FreeSync Premium cuando se usa en combinación con determinadas tarjetas gráficas de Nvidia/AMD. **Cuando la función HDR está habilitada, se puede producir un efecto de halo o blooming en la atenuación de la pantalla local de matriz completa, ya que las zonas más luminosas afectarán a las zonas oscuras adyacentes. El overclocking puede provocar parpadeos u otros efectos adversos que podrían derivar de la configuración total del sistema conectado al monitor y posiblemente también de las especificaciones del panel del monitor. Es posible resolver o reducir estos efectos mediante el establecimiento de una frecuencia de actualización menor.

Aviso: usuarios en Canadá

Este aparato digital de Clase B cumple con la ICES-003 canadiense.

TFT液晶LCD液晶		81 /m LCD 2.0 JL 0.5 JL 395 - 31
B2"W
(26) 276 × (27) 276
2600 HDR600 240 cd/m² 400 240cd
(26) 276 240 cd/m² 400 240cd
(26) 276 240 cd/m² 400 240cd
(26) 276 240 cd/m² 400 240cd
(26) 276 240 cd/m² 400 1
/ (26) 276 240 cd/m² 1
DP / JF 222 - 31 : HDMI		270 - 56
DP / JF 144 - 56 : HDMI
	16.7
DP / JF 595.5 : HDMI
240 @ 1440 x 2560 : DP / JF 144 @ 1440 x 2560 : HDMI
(240 @ 1440 x 2560 : DP)	270 @ 1440 x 2560 : DP
C
(HDMI 2.0) (240 x 2560) 86
(240) 240 x 2560 : HDI
(240) 240 x 2560 : HDI
(240) 240 x 2560 : HDI
DP / JF 222 - 31 : HDMI
DP / JF 144 - 56 : HDMI

Guía de inicio rápido del monitor LCD Acer

Declaración de conformidad

Nosotros,

Acer Incorporated

Número de Referencia (SKU): XV322U xxxxxx;

(x) = 0~9 a~z, A~Z, o en blanco)

Nosotros, Acer Incorporated, por la presente declaramos bajo nuestra exclusiva responsabilidad que el producto descrito anteriormente cumple con la normativa de armonización correspondiente en la Unión Europea, la Directiva a continuación y las siguientes normas armonizadas y/o se han aplicado las normas pertinentes:

☒ Directiva CEM: 2014/30/UE

EN55032:2012/AC:2013 Clase B

EN55024:2010

EN55032:2015/AC:2016 Clase B

EN61000-3-3:2013

EN61000-3-2:2014 Clase D

Directiva de baja tensión: 2014/35/UE

EN60950-1:2006/A11:2009/A1:2010/A12:2011/A2:2013

Directiva RoHS: 2011/65/UE

EN50581:2012

Directiva ErP: 2009/125/CE

Reglamento (CE) Nº 1275/2008 EN 50564:2011

Año para empezar a aplicar el marcado CE: 2020.

RU Jan / Administrador Superior
