Tuotetyyppi	LCD-näyttö 32"
Merkki ja malli	Acer XV322UX
Näytön koko	32 tuumaa (81 cm)
Näyttötyyppi	IPS TFT-LCD
Maksimiresoluutio	2560 x 1440 (WQHD)
Virkistystaajuus	Jopa 270 Hz (DP Over Clockilla)
Vasteaika	1 ms (harmaasta harmaaseen) / 0,5 ms (min.)
Kirkkaus	400 cd/m² (natiivi), 600 cd/m² (HDR)
Kontrasti	100 000 000:1 (ACM)
Katselukulma	178° vaaka / 178° pysty
Liitännät	HDMI, DisplayPort
Sisäänrakennetut kaiuttimet	2 x 2 W (valinnainen)
USB	4 x USB 3.0 (valinnainen)
Virtalähde	100-240 V, 50/60 Hz
Virrankulutus (tyypillinen)	45 W (päällä), 0,45 W (valmiustila)
Mitat (L x K x S)	727,48 x 479,18-609,18 x 269 mm
Paino (netto)	9,5 kg
Jalustan säädöt	Kallistus -5°/+35°, kierto 360°, korkeus 130 mm
Tärkeimmät toiminnot	FreeSync Premium, HDR600, ACM, Over Drive, Ultra Low Latency
Huolto	Puhdista pehmeällä liinalla ja liuottimettomalla liuoksella; älä suihkuta nestettä
Turvallisuus	Älä altista kosteudelle, älä avaa koteloa, säilytys -20 ja 60°C välillä
Korjattavuus	Vain valtuutetun teknikon toimesta

Usein kysytyt kysymykset - XV322UX ACER

Kuinka puhdistaa näytön näyttö?

Sammuta näyttö ja irrota se. Käytä pehmeää liinaa ja liuotinvapaata puhdistusliuosta. Älä koskaan suihkuta nestettä suoraan näytölle. Vältä ammoniakkia tai alkoholia sisältäviä tuotteita.

Mikä on maksimivirkistystaajuus?

Maksimivirkistystaajuus on 270 Hz DisplayPort-tulossa Over Clock-toiminnon ollessa käytössä. HDMI:ssä se on 144 Hz.

Voinko asentaa näytön VESA-varteen?

Kyllä, jalusta on irrotettavissa. Näyttö on yhteensopiva VESA-kiinnikkeiden kanssa (ei määritelty, mutta vakio). Irrota jalusta ja noudata kiinnikkeen ohjeita.

Miten säädän näytön korkeutta?

Näytön korkeutta voidaan säätää 0–130 mm. Pidä näyttöä alustasta ja säädä korkeutta varovasti.

Mikä on FreeSync Premium?

FreeSync Premium on tekniikka, joka synkronoi näytön virkistystaajuuden näytönohjaimen kanssa poistaakseen kuvan repeytymisen ja tarjotakseen sulavan kokemuksen. Se on yhteensopiva NVIDIA G-Sync- ja AMD FreeSync Premium -korttien kanssa.

Miten HDR-tila aktivoidaan?

HDR-tila aktivoidaan näyttövalikosta (OSD). Paina Menu-painiketta, siirry HDR-asetukseen ja valitse haluamasi tila. Huomio: HDR voi aiheuttaa kehävaikutelmaa tummilla alueilla.

Mitä tehdä, jos näytössä lukee 'Ei signaalia'?

Tarkista, että HDMI- tai DisplayPort-kaapeli on kunnolla kiinni tietokoneessa ja näytössä. Varmista, että tietokone on päällä ja että valittu tulolähde vastaa käytettyä kaapelia. Käytä tulopainiketta vaihtaaksesi lähdettä.

Miten vähennän energiankulutusta?

Käytä valmiustilaa tai sammuta näyttö virtapainikkeella. Ota energiansäästötoiminnot käyttöön OSD-valikossa. Vuotuinen kulutus on 86 kWh 4 tunnin päivittäisellä käytöllä.

Voinko liittää ulkoiset kaiuttimet?

Näytössä on sisäänrakennetut kaiuttimet 2 x 2 W (valinnainen). Ulkoisia kaiuttimia varten käytä tietokoneen äänilähtöä tai HDMI/DP-äänisovitinta, koska näytössä ei ole erillistä äänilähtöä.

Mistä lataan käyttöoppaan?

Käyttöopas on saatavilla ilmaiseksi PDF-muodossa Acerin virallisella tukisivustolla tai sivustoilla kuten notice-facile.com. Voit myös pyytää käännöstä sähköpostitse.

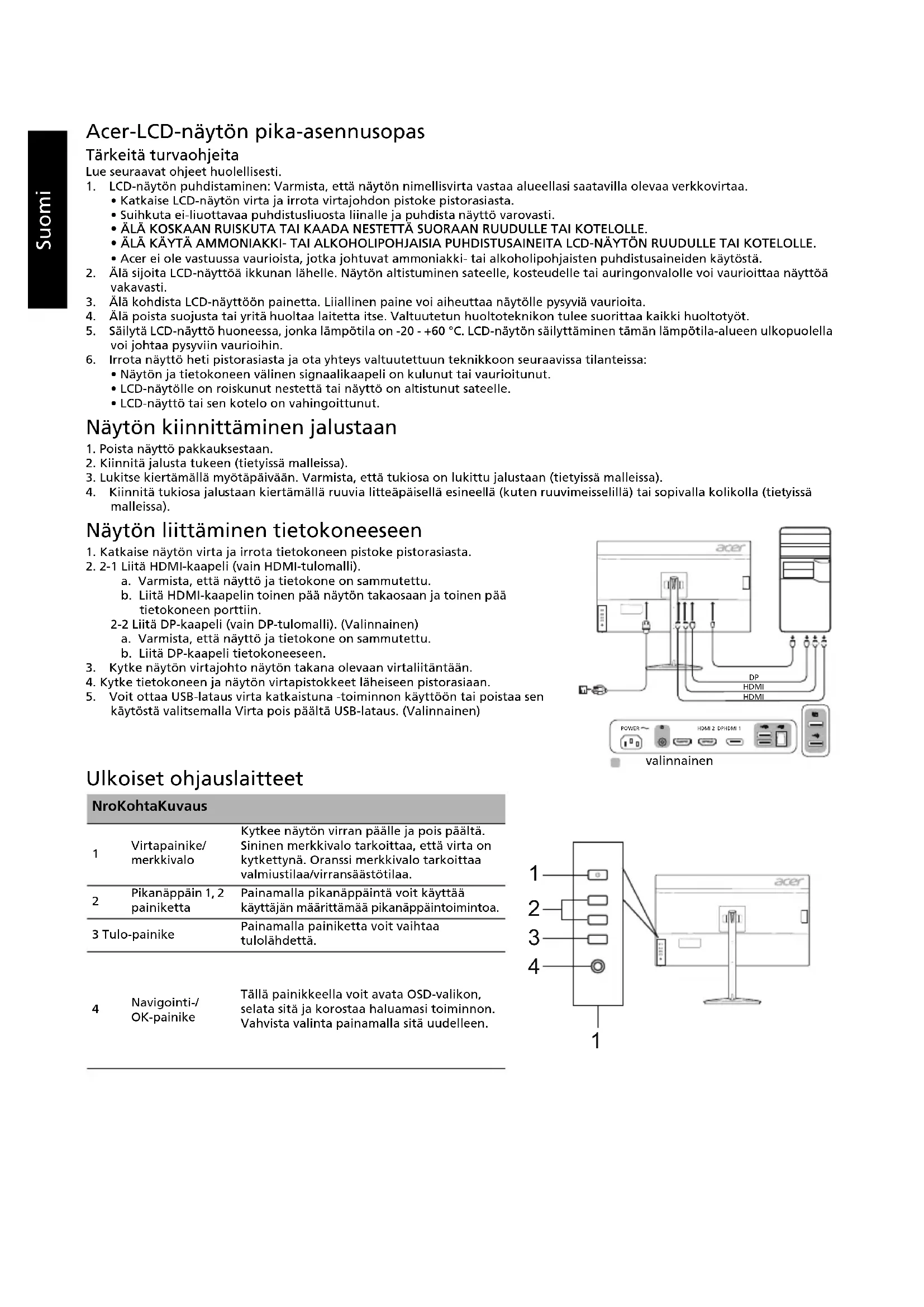

KÄYTTÖOHJE XV322UX ACER

Tärkeitä turvaohjeita

Lue seuraavat ohjeet huolellisesti.

1. LCD-näytön puhdistaminen: Varmista, että näytön nimellisvirta vastaa alueellasi saatavilla olevaa verkkovirtaa.
2. Katkaise LCD-näytön virta ja irrota virtajohdon pistoke pistorasiasta. Suihkuta ei-liuottavaa puhdistusliuosta liinalle ja puhdista näyttö varovasti.
3. ÄLÄ KOSKAAN RUSKUTA TAI KAADA NESTETTÄ SUORAAN RUUDULLE TAI KOTELOLLE.
4. ÄLÄ KÄYTÄ AMMONIAKKI- TAI ALKOHOLIPOHJAISIA PUHDISTUSAINEITA LCD-NÄYTÖN RUUDULLE TAI KOTELOLLE.
5. Acer ei ole vastuussa vaurioista, jotka johtuvat ammoniakki- tai alkoholipohjaisten puhdistusaineiden käytöstä.
6. Älä sijoita LCD-näyttöä ikkunan lähelle. Näytön altistuminen sateelle, kosteudelle tai auringonvalolle voi vaurioittaa näyttöä vakavasti.
7. Älä kohdista LCD-näyttöön painetta. Liiallinen paine voi aiheuttaa näytölle pysyviä vaurioita.
8. Älä poista suojusta tai yritä huoltaa laitetta itse. Valtuutetun huoltoteknikon tulee suorittaa kaikki huoltotyöt.
9. Säilytä LCD-näyttö huoneessa, jonka lämpötila on -20 - +60 °C. LCD-näytön säilyttäminen tämän lämpötila-alueen ulkopuolella voi johtaa pysyviin vaurioihin.
10. Irrota näyttö heti pistorasiasta ja ota yhteys valtuutettuun teknikkoon seuraavissa tilanteissa:
11. Näytön ja tietokoneen välinen signaalikaapeli on kulunut tai vaurioitunut.
12. LCD-näytölle on roiskunut nestettä tai näyttö on altistunut sateelle.
13. LCD-näyttö tai sen kotelo on vahingoittunut.

Näytön kiinnittäminen jalustaan

1. Poista näyttö pakkauksestaan.
2. Kiinnitä jalusta tukeen (tietyissä malleissa).
3. Lukitse kiertämällä myötäpäivään. Varmista, että tukiosa on lukittu jalustaan (tietyissä malleissa).
4. Kiinnitä tukiosa jalustaan kiertämällä ruuvia litteäpäisellä esineellä (kuten ruuvimeisselillä) tai sopivalla kolikolla (tietyissä malleissa).

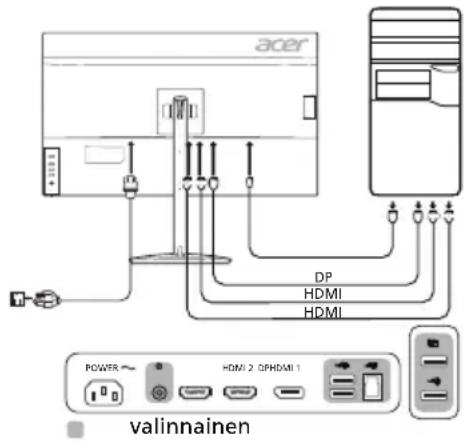

Näytön liittäminen tietokoneeseen

1. Katkaise näytön virta ja irrota tietokoneen pistoke pistorasiasta.
2. 2-1 Liitä HDMI-kaapeli (vain HDMI-tulomalli).

a. Varmista, että näyttö ja tietokone on sammutettu. b. Liitä HDMI-kaapelin toinen pää näytön takaosaan ja toinen pää tietokoneen porttiin.

2-2 Liitä DP-kaapeli (vain DP-tulomalli). (Valinnainen)

a. Varmista, että näyttö ja tietokone on sammutettu. b. Liitä DP-kaapeli tietokoneeseen.

1. Kytke näytön virtajohto näytön takana olevaan virtaliitäntään.
2. Kytke tietokoneen ja näytön virtapistokkeet läheiseen pistorasiaan.
3. Voit ottaa USB-lataus virta katkaistuna -toiminnon käyttöön tai poistaa sen käytöstä valitsemalla Virta pois päältä USB-lataus. (Valinnainen)

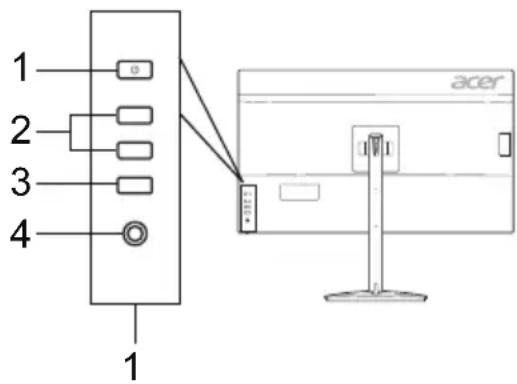

Ulkoiset ohjauslaitteet

NroKohtaKuvaus
1	Virtapainike/merkkivalo	Kytkee näytön virran pääle ja.POIS Päältä.Sininen merkkivalo tarkoittaa,että vira onkytkettna.Oransii merkkivalo tarkoittaavalmiustilaa/virransästötilaa.
2	Pikanäppäin 1,2painiketta	Painamalla pikanäppäintä voit käytäkkäytäjän märättemää pikanäppäintointoimtoa.
3	Tulo-painike	Painamalla painiketta voit vaihtaa tulolähdettä.
4	Navigointi-/OK-painike	Tällä painikkeella voit avata OSD-valikon,selata sitä ja korostaa haluamasi toiminnon.Vahvista valinta painamalla sitä uudelleen.

Määräykset ja turvallisuusilmoitukset

FCC-ilmoitus

Tämä laite on testattu ja sen on todettu olevan FCC:n sääntöjen osan 15 mukaisten luokan B digitaaliselle laitteelle asetettujen rajoitusten mukainen. Nämä rajoitukset määrittävät riittävän suojauksen haitallisilta häiriöltä kotitalousasennuksissa. Tämä laite muodostaa, käyttää ja saattaa säteillä radiotaajuusenergiaa. Jos sitä ei asenneta ja käytetä ohjeiden mukaisesti, se saattaa aiheuttaa häiriöitä radioliikenteelle.

Mitään takeita häiriöttömyydestä ei voida kuitenkaan antaa. Jos tämä laite aiheuttaa haitallisia häiriöitä radio- ja TV-vastaanotolle (häiriö voidaan havaita katkaisemalla laitteesta virta ja kytkemällä se uudelleen), käyttäjää kehotetaan korjaamaan häiriöt jollakin seuraavista tavoista:

• muuttamalla vastaanottoantennin asentoa tai paikkaa
• siirtämällä vastaanotin ja laite kauemmaksi toisistaan
• liittämällä laite pistorasiaan, joka kuuluu eri virtapiiriin kuin mihin vastaanotin on kytketty
• pyytämällä apua jälleenmyyjältä tai kokeneelta radio- ja TV-asentajalta.

CE-vaatimustenmukaisuusvakuutus

Acer Inc. vakuuttaa täten, että tämä LCD-näyttö on seuraavien direktiivien olennaisten vaatimusten ja muiden ehtojen mukainen: EMC-direktiivi 2014/30/EU, pienjännitedirektiivi 2014/35/EU, RoHS-direktiivi 2011/65/EU ja direktiivi 2009/125/EY energiaan liittyvien tuotteiden ekologiselle suunnittelulle asetettavien vaatimusten puitteista.

Huomautus:

Älä nosta näyttöä sen pohjasta, jotta se ei vahingoittuisi.

Huomautus: Suojatut kaapelit

Kaikki liitännät muihin tietokonelaitteisiin tulee tehdä suojatuilla kaapeleilla EMC-direktiivin säännösten mukaisesti.

Huomautus: Oheislaitteet

Tähän laitteeseen voi liittää vain sellaisia oheislaitteita (tiedonsiirtolaitteet, päätteet, tulostimet jne.), jotka on sertifioitu luokan B rajoitusten mukaisiksi. Käyttö ei-sertifioitujen oheislaitteiden kanssa aiheuttaa todennäköisesti häiriöitä radio- ja TV-vastaanotolle.

Varoitus

Muutokset, joita valmistaja ei ole erikseen hyväksynyt, saattavat mitätöidä FCC:n (Federal Communications Commission) käyttäjälle myöntämän luvan käyttää tätä laitetta.

Käyttöehdot

Tämä laite on FCC:n sääntöjen osan 15 mukainen. Käyttö on seuraavien ehtojen alaista: (1) Tämä laite ei saa aiheuttaa haitallisia häiriöitä, ja (2) tämän laitteen on hyväksyttävä kaikki vastaanotettu häiriö, mukaan lukien häiriöt, jotka saattavat aiheuttaa virheellistä käyttöä.

Huomautus: Kanadassa asuvat käyttäjät

Tämä luokan B digitaalinen laite on Kanadan ICES-003-standardin mukainen.

Käytöstä poistettujen laitteiden hävittäminen kotitalouksissa Euroopan unionin alueella

Tämä laitteeseen tai sen pakkaukseen merkitty symboli tarkoittaa, että laitetta ei saa hävittää muun kotitalousjätteen mukana. Vastuullasi on viedä käytöstä poistettu laite sille tarkoitettuun elektronisten laitteiden ja sähkölaitteiden keräyspisteeseen kierrätettäväksi. Käytöstä poistetun laitteen erillinen keräys ja kierrätys auttavat säästämään luonnonvaroja ja varmistavat, että laite kierrätetään ihmisten terveyttä ja ympäristöä suojaavalla tavalla. Lisätietoa siitä, mihin voit viedä käytöstä poistetun laitteen kierrätettäväksi, saat ottamalla yhteyttä paikallisiin viranomaisiin, kierrätyskeskukseen tai jälleenmyyjään, jolta ostit laitteen.

TEKNISET TIEDOT

LCD-paneleli	Ohjausjärestelmä TFT Color LCD
	Koko 32"W (81 cm)
	Pikseliväli	0,276 mm (V) x 0,276 mm (P)
	Kirkkaus	Nativi: 400 cd/m2; HDR600-tila: 600 cd/m2
	Kontrasti 100 000 000: 1 enint. (ACM)
	Katselukulma 178° (V)	78° (P) (CR=10)
	Vasteaika 1 ms (G/G) / 0,5 ms (G/G, min.)
	Panellityppi In-Plane Switching (IPS)
	H-taajuus HDMI: 31 - 222 kHz / DP: 31 - 395 kHz
	V-taajuus HDMI: 56 - 144 Hz / DP: 56 - 270 Hz
Näytövärit 16,7 miljoona
Pistekellotaajus HDMI: 595,5 MHz / DP: 1056,97 MHz
Enimmäistarkkuus		HDMI: 2560 x 1440 @ 144 Hz / DP: 2560 x 1440 @ 240 HzDP: 2560 x 1440 @ 270 Hz (Ylikellotus on PÄALLA)
Plug & Play VESA DDCCI/DDC2B
Energiathokkuusuokka C
*Vuosittainen energiankulutus 86 (kWh) (HDMI-tulomallissa)
Virrankulutus (200 nitiä)	Päällä 45 W (typpillinen)
	Lepotila 0,45 W (typpillinen)
	Pois 0,3 W (typpillinen)
Tuloliiätä		HDMI (vain HDMI-tulomalli) / DP (vain DP-tulomalli)
Videoisignaal		HDMI (vain HDMI-tulomalli) (valinnainen) / DP (vain DP-tulomalli) (valinnainen)
Kaiuttimet		2 W x 2 (vain äänitulomalli) (valinnainen)
USB		USB 3.0 x 4 (valinnainen)
Näytöruudun enimmäiskoko		Vaakasuora: 708,4 mmPystysuora: 398,5 mm
Virtualhde		100-240 V, 50/60 Hz
Ympäristötekijät		Käytölämpötila: 0-40 °CVarastointilämpötila: -20+60 °CIlmankosteus: 20-80 %
Mitat		727,48 (L) x 479,18 ~ 609,18 (K) x 269 (S) mm
Paino (netto)		9,5 kg (netto)
Mekanism tiedot		Kallistus: -5°-+35° (kaltevuuskulman 35 steen kallistus on mahdollinen vain korkeimmassa pisteessä)Kierto: 360°Korkeunden säätö: 0-130 mmNivelöinti: EI Irotettava jalusta: Kyllä
Ukoiset ohjauslaitteet	Vaihto/painikkeet	VirtapainikePikanäppäin 1Valikko/Navigointi/OKPikanäppäin 2
	Toiminnot	KirkkausKontrastiSininen valoMustan vahvistusACMHDR***SuperterävySGammaVärin lampaïsyyTilatVäriavaruusHarmaaävytila6-aksel. sävy6-aksel. satur.Aänyenoim.MykistäYlivalihdeFreeSync Premium**Virkist.taat.jnumUltra-matala latensii
Teknisitet saattavat vaivdella mallin ja/tai alueen mukaan.

Acerin tuotteiden käyttöoppaita ja muita asiakirjoja on saatavilla Acerin virallisella tukisivustolla. Vuosittaisen energiankulutuksen laskenta perustuu tyypilliseen 4 tunnin päivittäiseen virrankulutukseen 365 päivänä vuodessa. FreeSync Premium tarjoaa virheetöntä näyttötehoa. Se on yhteensopiva sekä Nvidia G-Sync- että AMD FreeSync Premium -tekniikoiden kanssa, kun sitä käytetään yhdessä valittujen Nvidia/AMD-näytönohjaimien kanssa. **HDR:n ollessa käytössä suoran taustavalon (Full-array) paikallisella himmennyksellä näytöllä, näkyvissä voi olla bloom- tai haloefekti, joka johtuu kirkkaammista vyöhykkeistä, jotka vaikuttavat viereisten tummempien vyöhykkeiden kuviin.

Ylikellotus voi johtaa välkyntään tai muihin haitallisiin ilmiöihin, jotka voivat olla peräisin näyttöön liittyvän järjestelmän kokonaiskokoonpanosta ja mahdollisesti lisäksi näyttöpaneelin teknisistä ominaisuuksista. Tällaisten vaikutusten ratkaiseminen tai vähentäminen voi olla mahdollista asettamalla matalampi virkistystaajuus.
