XV322UX - Monitor ACER - Bezpłatna instrukcja obsługi

Typ produktu	Monitor LCD 32"
Marka i model	Acer XV322UX
Przekątna ekranu	32 cale (81 cm)
Typ matrycy	IPS TFT-LCD
Maksymalna rozdzielczość	2560 x 1440 (WQHD)
Częstotliwość odświeżania	Do 270 Hz (DP z Over Clock)
Czas reakcji	1 ms (szary do szarego) / 0,5 ms (min.)
Jasność	400 cd/m² (natywna), 600 cd/m² (HDR)
Kontrast	100 000 000:1 (ACM)
Kąt widzenia	178° poziomy / 178° pionowy
Złącza	HDMI, DisplayPort
Wbudowane głośniki	2 x 2 W (opcjonalnie)
USB	4 x USB 3.0 (opcjonalnie)
Zasilanie	100-240 V, 50/60 Hz
Pobór mocy (typowy)	45 W (praca), 0,45 W (czuwanie)
Wymiary (S x W x G)	727,48 x 479,18-609,18 x 269 mm
Waga (netto)	9,5 kg
Regulacja podstawy	Pochylenie -5°/+35°, obrót 360°, wysokość 130 mm
Główne funkcje	FreeSync Premium, HDR600, ACM, Over Drive, Ultra Low Latency
Konserwacja	Czyścić miękką ściereczką i roztworem bez rozpuszczalników; nie rozpylać płynu
Bezpieczeństwo	Nie narażać na wilgoć, nie otwierać obudowy, przechowywać w temp. od -20 do 60°C
Naprawialność	Tylko przez autoryzowanego technika

Często zadawane pytania - XV322UX ACER

Jak czyścić ekran monitora?

Wyłącz monitor i odłącz go. Użyj miękkiej ściereczki z roztworem czyszczącym bez rozpuszczalników. Nigdy nie rozpylaj płynu bezpośrednio na ekran. Unikaj produktów na bazie amoniaku lub alkoholu.

Jaka jest maksymalna częstotliwość odświeżania?

Maksymalna częstotliwość odświeżania wynosi 270 Hz na wejściu DisplayPort z włączoną funkcją Over Clock. Na HDMI osiąga 144 Hz.

Czy mogę zamontować monitor na ramieniu VESA?

Tak, podstawa jest zdejmowana. Monitor jest kompatybilny z uchwytami VESA (nieokreślone, ale standardowe). Zdejmij podstawę i postępuj zgodnie z instrukcjami uchwytu.

Jak ustawić wysokość monitora?

Monitor ma regulację wysokości w zakresie 0-130 mm. Wystarczy trzymać monitor za podstawę i delikatnie dostosować wysokość.

Co to jest FreeSync Premium?

FreeSync Premium to technologia synchronizująca częstotliwość odświeżania monitora z kartą graficzną, aby wyeliminować rozerwania obrazu i zapewnić płynne działanie. Jest kompatybilna z kartami NVIDIA G-Sync i AMD FreeSync Premium.

Jak włączyć tryb HDR?

Tryb HDR włącza się przez menu ekranowe (OSD). Naciśnij przycisk Menu, przejdź do opcji HDR i wybierz żądany tryb. Uwaga: HDR może powodować efekt halo w ciemnych obszarach.

Co zrobić, jeśli ekran wyświetla 'Brak sygnału'?

Sprawdź, czy kabel HDMI lub DisplayPort jest prawidłowo podłączony do komputera i monitora. Upewnij się, że komputer jest włączony, a wybrane źródło wejściowe odpowiada używanemu kablowi. Użyj przycisku wejścia, aby zmienić źródło.

Jak zmniejszyć zużycie energii?

Używaj trybu czuwania lub wyłącz monitor przyciskiem zasilania. Włącz funkcje oszczędzania energii w menu OSD. Roczne zużycie wynosi 86 kWh przy użytkowaniu 4 godzin dziennie.

Czy mogę podłączyć zewnętrzne głośniki?

Monitor ma wbudowane głośniki 2 x 2 W (opcjonalnie). W przypadku głośników zewnętrznych użyj wyjścia audio komputera lub adaptera HDMI/DP audio, ponieważ monitor nie ma dedykowanego wyjścia audio.

Gdzie pobrać instrukcję obsługi?

Instrukcja jest dostępna bezpłatnie w formacie PDF na oficjalnej stronie wsparcia Acer lub na stronach takich jak notice-facile.com. Można również poprosić o tłumaczenie przez e-mail.

INSTRUKCJA OBSŁUGI XV322UX ACER

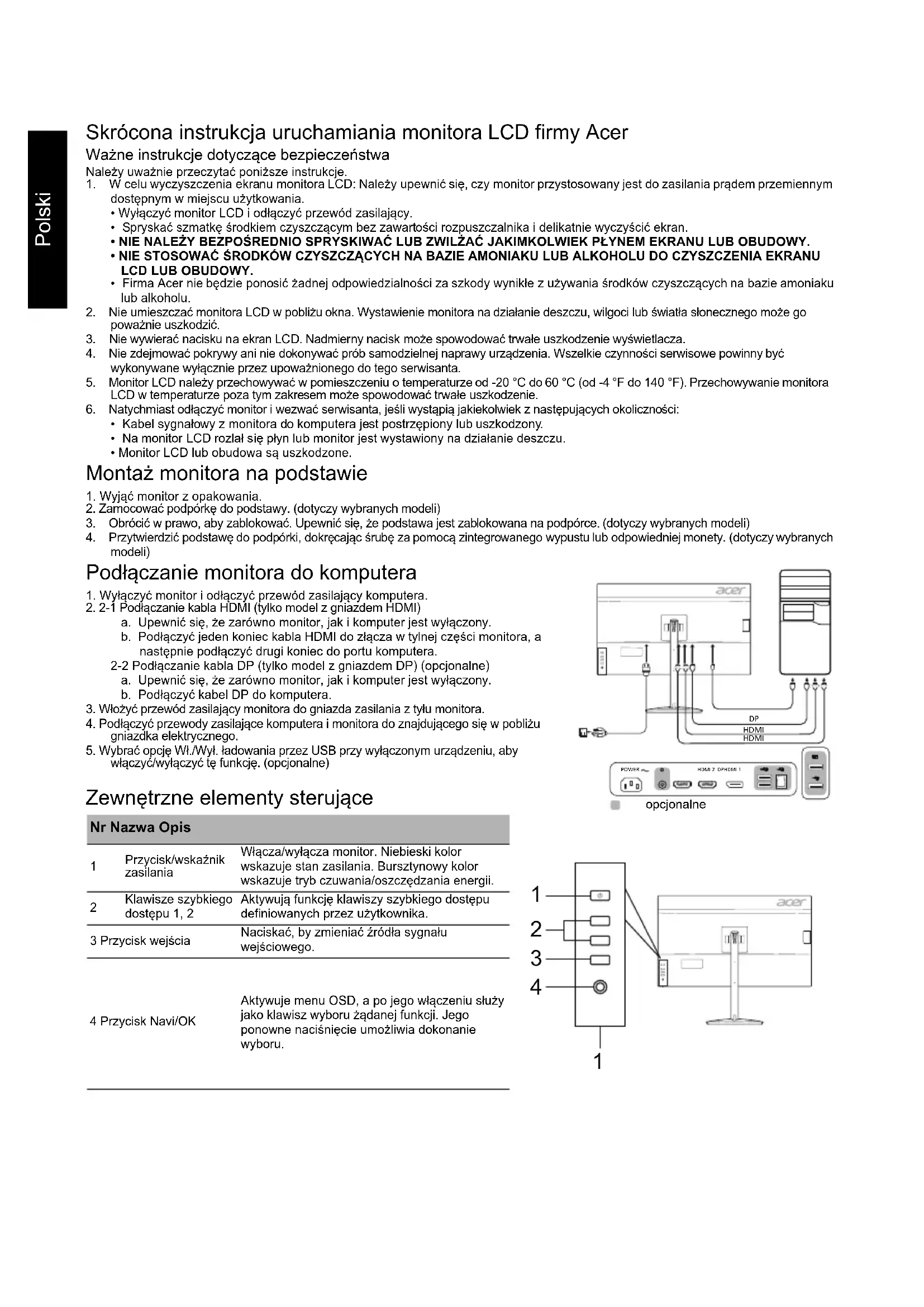

Skrócona instrukcja uruchamiania monitora LCD firmy Acer

Ważne instrukcje dotyczące bezpieczeństwa

Należy uważnie przeczytać poniższe instrukcje.

1. W celu wyczyszczenia ekranu monitora LCD: Należy upewnić się, czy monitor przystosowany jest do zasilania przemiennym dostępnym w miejscu użytkowania.
2. Wyłącz monitor LCD i odłącz przewód zasilający. Spryskaj szmatkę środkiem czyszczącym bez zawartości rozpuszczalnika i delikatnie wyczyść ekran.
3. NIE NALEŻY BEZPOŚREDNIO SPRYSKIWAĆ LUB ZWILŻAĆ JAKIMKOLWIEK PŁYNEM EKRANU LUB OBUDOWY.
4. NIE STOSOWAĆ ŚRODKÓW CZYSZCZĄCYCH NA BAZIE AMONIAKU LUB ALKOHOLU DO CZYSZCZENIA EKRANU LCD LUB OBUDOWY. Firma Acer nie będzie ponosić żadnej odpowiedzialności za szkody wynikłe z używania środków czyszczących na bazie amoniaku lub alkoholu.
5. Nie umieszczaj monitora LCD w pobliżu okna. Wystawienie monitora na działanie deszczu, wilgoci lub światła słonecznego może poważnie uszkodzić.
6. Nie wywieraj nacisku na ekran LCD. Nadmierny nacisk może spowodować trwałe uszkodzenia wyświetlacza.
7. Nie zdejmować pokrywy ani nie dokonywać prób samodzielnej naprawy urządzenia. Wszelkie czynności serwisowe powinny być wykonywane wyłącznie przez upoważnionego serwisanta.
8. Monitor LCD należy przechowywać w pomieszczeniu o temperaturze od -20 °C do 60 °C (od -4 °F do 140 °F). Przechowywanie monitora LCD w temperaturze poza tym zakresem może spowodować trwałe uszkodzenia.
9. Natychmiast odłączyć monitor i wezwać serwisanta, jeśli wystąpią jakiekolwiek z następujących okoliczności:
10. Kabel sygnałowy z monitora do komputera jest postrzępiony lub uszkodzony.
11. Na monitor LCD rozlał się płyn lub monitor jest wystawiony na działanie deszczu.
12. Monitor LCD lub obudowa są uszkodzone.

Montaż monitora na podstawie

1. Wyjąć monitor z opakowania
2. Zamocować podpórkę do podstawy. (dotyczy wybranych modeli)
3. Obrócić w prawo, aby zablokować. Upewnić się, że podstawa jest zablokowana na podpórce. (dotyczy wybranych modeli)
4. Przytwierdzić podstawę do podpórki, dokręcając śruby za pomocą zintegrowanego wypustu lub odpowiednich monet. (dotyczy wybranych modeli)

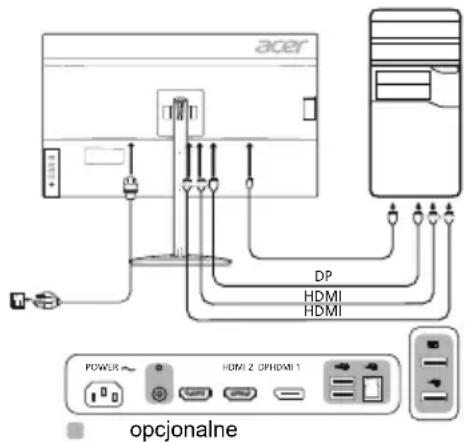

Podłączanie monitora do komputera

1. Wyłączyć monitor i odłączyć przewód zasilający komputera.
2. 2-1 Podłączanie kabla HDMI (tylko model z gniazdem HDMI)

a. Upewnić się, że zarówno monitor, jak i komputer jest wyłączony. b. Podłączyć jeden koniec kabla HDMI do złącza w tylnej części monitora, a następnie podłączyć drugi koniec do portu komputera.

2-2 Podłączanie kabla DP (tylko model z gniazdem DP) (opcjonalne)

a. Upewnić się, że zarówno monitor, jak i komputer są wyłączone. b. Podłącz kabel DP do komputera.

1. Włożyć przewód zasilający monitora do gniazda zasilania z tyłu monitora.
2. Podłączyć przewody zasilające komputera i monitora do znajdującego się w pobliżu gniazdka elektrycznego.
3. Wybrać opcję Wł./Wył. ładowania przy USB przy wyłączonym urządzeniu, aby włączyć/wyłączyć tę funkcję. (opcjonalne)

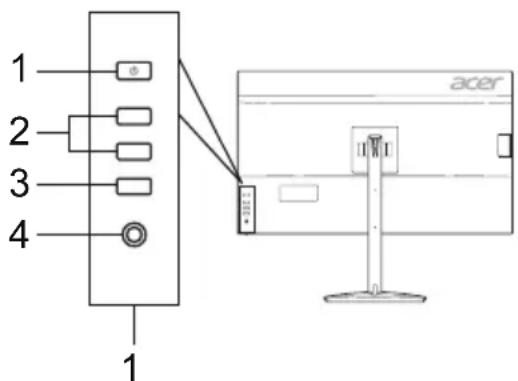

Zewnętrzne elementy sterujące

Nr Nazwa Opis

1	Przycisk/wskaźnik zasilania	Wącza/wyȩczama monitor. Niebieski color wskazuje stan zasilania. Bursztynowy color wskazuje tryb czuwania/oszcżędzania energii.
2	Klawiszne szybkiego dostępu 1, 2	Aktywujiang fungcję klawiszny szybkiego dostępu definiowanych przy uzytkownika.
3	Przycisk wiejscia	Naciskać, by zmieiuć zródría sygnalu wiejsciowego.
4	Przycisk Navi/OK	Aktywujiang menu OSD, a po seinem sązy jako klawisz wyboru zȩdanej funkcjji. Jego ponowne naciśćcie uzȩliwa dokonanie wyboru.

Regulacja i informacja dotyczące bezpieczeństwa

Informacja o zgodności z przepisami FCC

Niniejszy sprzęt został przetestowany i stwierdzono jego zgodność z normami dotyczącymi urządzeń cyfrowych Klasy B, zgodnie z Częścią 15 przepisów FCC. Ograniczenia te mają zapewnić właściwą ochronę przed szkodliwymi zakłóceniami w pomieszczeniach mieszkalnych. Niniejsze urządzenie wytwarza, wykorzystuje i może emitować energię o częstotliwościach radiowych, a jeśli nie jest zainstalowane i użytkowane zgodnie z instrukcją, może powodować szkodliwe zakłócenia komunikacji radiowej. Jednak nie ma żadnej gwarancji, że zakłócenia te nie wystąpią w konkretnym miejscu. Jeśli urządzenie powoduje szkodliwe zakłócenia w odbiorze radiowym lub telewizyjnym, które można stwierdzić, wyłączając i włączając urządzenie, zachęca się użytkownika do podjęcia próby usunięcia zakłóceń, korzystając z co najmniej jednego z poniższych sposobów:

Zmiana położenia anteny odbiorczej. Zwiększenie odległości między urządzeniem a odbiornikiem. - Podłączenie urządzenia do gniazdka elektrycznego znajdującego się w innym obwodzie elektrycznym niż gniazdko, do którego podłączony jest odbiornik. - Skonsultowanie się ze sprzedawcą lub doświadczonym technikiem radiowo-telewizyjnym.

Deklaracja zgodności CE

Firma Acer Inc. niniejszym oświadcza, że monitor LCD spełnia zasadnicze wymogi i inne stosowne postanowienia dyrektywy kompatybilności elektromagnetycznej 2014/30/UE, dyrektywy niskonapięciowej 2014/35/UE oraz dyrektywy RoHS 2011/65/UE i dyrektywy 2009/125/WE w odniesieniu do ustanowienia ram ustalania wymogów dotyczących ekologicznego projektowania produktów związanych z energią.

Uwaga:

W celu uniknięcia uszkodzenia monitora nie należy go podnosić za podstawę.

Uwaga: Przewody ekranowane

W celu zachowania zgodności z przepisami o kompatybilności elektromagnetycznej urządzenia należy podłączać do innych urządzeń komputerowych jedynie za pomocą przewodów ekranowanych.

Uwaga: Urządzenia peryferyjne

Do tego urządzenia można podłączać jedynie urządzenia peryferyjne (urządzenia wejścia/wyjścia, terminale, drukarki, itp.) mające certyfikat zgodności z normami dla urządzeń Klasy B. Praca z urządzeniami peryferyjnymi nieposiadającymi odpowiedniego certyfikatu prawdopodobnie spowoduje zakłócenia w odbiorze radiowym i telewizyjnym.

Przestroga

Zmiany lub modyfikacje niezatwierdzone w sposób wyraźny przez producenta mogą spowodować unieważnienie prawa użytkownika, nadanego przez Federalną Komisję Łączności, do korzystania z niniejszego produktu.

Warunki pracy

Niniejsze urządzenie jest zgodne z wymogami zawartymi w Części 15 przepisów FCC. Jego działanie musi spełniać dwa następujące warunki: (1) urządzenie nie może powodować szkodliwych zakłóceń; (2) urządzenie musi być zdolne do przyjmowania dowolnych zakłóceń, w tym zakłóceń mogących negatywnie wpływać na jego działanie.

Uwaga: Użytkownicy z Kanady

Niniejsze urządzenie cyfrowe klasy B spełnia kanadyjską normę ICES-003.

Unieszkodliwianie zużytego sprzętu przez użytkowników w prywatnym gospodarstwie domowym w Unii Europejskiej

Ten symbol na produkcie lub na jego opakowaniu oznacza, że niniejszego produktu nie należy wyrzucać z innymi odpadami gospodarstwa domowego. Obowiązkiem użytkownika jest zutylizowanie zużytego sprzętu poprzez przekazanie go do wyznaczonego punktu odbioru w celu recyklingu zużytego sprzętu elektrycznego i elektronicznego. Osobny odbiór i recykling zużytego sprzętu podczas utylizacji pomogą zachować zasoby naturalne i zagwarantować ponowne przetworzenie sprzętu w sposób, który chroni zdrowie ludzkie i środowisko naturalne. Aby uzyskać więcej informacji na temat miejsc, w których można pozostawić zużyty sprzęt do recyklingu, należy skontaktować się z lokalnym urzędem miasta, przedsiębiorstwem utylizacji odpadów z gospodarstwa domowego lub sklepem, w którym produkt został zakupiony.

DANE TECHNICZNE

Panel LCD	Uklad napędowy Kolorowy wyświetlacz LCD TFT
	Rozmiar 32"W (81 cm)
	Rozstaw piksell 0,276 mm (w poziomie) × 0,276 mm (w pionie)
	Jasność Oryginalna: 400 cd/m 2; tryb HDR600: 600 cd/m2
	Kontrast Maks. 100000000:1 (ACM)
	Kąt widzenia 178° (w poziomie) 178° (w pionie) (CR=10)
	Czas reakci 1 ms (od G do G) / 0,5 ms (od G do G, min.)
	Typ panelu In-plane switching (IPS)
	Częstotiwość pozioma HDM: 31 - 222 kHz / DP: 31 - 395 kHz
	Cȩstotiwość pionowa HDM: 56 - 144 Hz / DP: 56 - 270 Hz
Wyświetlane kolory 16,7 milonia
Zegar punktowy HDM: 595,5 MHz / DP: 1056,97 MHz
Maksymalna rozdzielcieść		HDMI: 2560 x 1440 przy czȩstotiwość 144 Hz / DP: 2560 x 1440 przy czȩstotiwość 240 HzDP: 2560 x 1440 przy czȩstotiwość 270 Hz (funkcja Over Clock WŁAÇZONA)
Plug & Play VESA DDCCI/DDC2B
Klasa efektywność energetycznej C
* Roczny robó energii 86 (kWh) (dotyczy modelu z wiejsciem HDM)
Pobó romy (przy 200 nitach)	Tryb wączenia 45 W (typow)
	Tryb uspienia	0,45 W (typow)
	Tryb wymiarczenia	0,3 W (typow)
Zȩcie wejsciowe		HDMI (tylko model z wiejsciem HDM) / DP (tylko model z wiejsciem DP)
Wejsciowy syngial video		HDMI (tylko model z wiejsciem HDM) (opcjonalne) / DP (tylko model z wiejsciem DP) (opcjonalne)
Glośniki		2 W x 2 (tylko model z wiejsciem audio) (opcjonalne)
USB		USB 3.0 x 4 (opcjonalne)
Maksymalny Rozmier ekraniu		W poziomie: 708,4 mmW plonie: 398,5 mm
Zhȩdo zasiliania		100-240 V, 50/60 Hz
Kwestie sądowiskowe		Temperatura pracy: Od 0° do 40°CTemperatura przechowyyania: Od -20° do 60°CWilgotność otoczenia podczas pracy: Od 20% do 80%
Wymiary		727,48 (szer.) × 479,18 ~ 609,18 (wys.) × 269 (gliβ.) mm
Waga:		9,5 kg (netto)
Specyfikacja Mechanizmów		Pochylienie: Od -5° do +35° (tylko w najwyzszym punkcie dostepne jest 35 stopni odchylienia dla kata wznieslenia)Obrot: 360°Regulacja wysokość: Od 0 mm do 130 mmObrot w plonie: NieZdejmowalna podpórká: Tak
Zewnętrze elementy sterujuce	Przelącznik/przyciski	Przycisz zasilianiaKlawisz szybkiego dostepu 1Klawisz szybkiego dostepu 2 Wejcie Menu/Navi/OK
	Funkcje	JasnośćKrontratNieb. swiatloWzmocn. czerniACMHDR***Super ostrośćGammaTemp. coloruTrybyPrzestrz.色彩. Tryb odc. szar.6-osiowa barwaNasyc.6-oslowGlośnosciWyciszeniaOver DriveFreeSync Premium**Czȩst. odswieźBardzo male opółznienie Przyphis, przyc. skrotuTryb szerokiPip/PBPDDC/CIPoz. czarn. HDMITryb szyb. uruchOver Clock#Ladowania przy bez USB po RozladowaniuWysiewtanie informacjaResetuj wszt. ustaw.Zakończ
Dane techniczne ziależ od modelu i/tub regionu.

Instrukcje i inne dokumenty dotyczące produktu firmy Acer można znaleźć w oficjalnej witrynie pomocy technicznej firmy Acer.

*Roczny pobór energii jest obliczany na podstawie typowego poboru energii przez 4 godziny dziennie, 365 dni w roku.

**Funkcja FreeSync Premium zapewnia działanie bez artefaktów. Jest zgodna z technologiami Nvidia G-Sync i AMD FreeSync Premium w połączeniu z wybranymi kartami graficznymi Nvidia/AMD.

***Po włączeniu funkcji HDR wyświetlacz z pełną matrycą ściemniania lokalnego może powodować efekt poświaty lub aureoli ze względu na jaśniejsze strefy mające wpływ na przylegające obszary z ciemnymi obszarami.

Przetaktowanie może powodować miganie lub inne niekorzystne zjawiska mogące wynikać z całkowitej konfiguracji systemu podłączonego do wyświetlacza i może dodatkowo zależeć od specyfikacji panelu wyświetlacza. Rozwiązanie lub zredukowanie takich problemów może być możliwe przez ustawienie niższej częstotliwości odświeżania.
