BRUKSANVISNING XV322UX ACER

Kontrasti 100 000 000:1 enint. (ACM) Katselukulma 178° (V) 178° (P) (CR=10) Vasteaika 1 ms (G/G) / 0,5 ms (G/G, min.) Paneelityyppi In-Plane Switching (IPS) H-taajuus HDMI: 31 - 222 kHz / DP: 31 - 395 kHz V-taajuus HDMI: 56 - 144 Hz / DP: 56 - 270 Hz Näyttövärit 16,7 miljoonaa Pistekellotaajuus HDMI: 595,5 MHz / DP: 1056,97 MHz Enimmäistarkkuus HDMI: 2560 x 1440 @ 144 Hz / DP: 2560 x 1440 @ 240 Hz DP: 2560 x 1440 @ 270 Hz (Ylikellotus on PÄÄLLÄ) Plug & Play VESA DDCCI/DDC2B Energiatehokkuusluokka C *Vuosittainen energiankulutus 86 (kWh) (HDMI-tulomallissa) Virrankulutus (200 nitiä) Päällä 45 W (tyypillinen) Lepotila 0,45 W (tyypillinen) Pois 0,3 W (tyypillinen) Tuloliitäntä HDMI (vain HDMI-tulomalli) / DP (vain DP-tulomalli) Videotulosignaali HDMI (vain HDMI-tulomalli) (valinnainen) / DP (vain DP-tulomalli) (valinnainen) Kaiuttimet 2 W x 2 (vain äänitulomalli) (valinnainen) USB USB 3.0 x 4 (valinnainen) Näyttöruudun enimmäiskoko Vaakasuora: 708,4 mm Pystysuora: 398,5 mm Virtalähde 100-240 V, 50/60 Hz Ympäristötekijät Käyttölämpötila: 0–40 °C Varastointilämpötila: -20–+60 °C Ilmankosteus: 20–80 % Mitat 727,48 (L) x 479,18 ~ 609,18 (K) x 269 (S) mm Paino (netto) 9,5 kg (netto) Mekanismin tiedot Kallistus: -5°–+35° (kaltevuuskulman 35 asteen kallistus on mahdollinen vain korkeimmassa pisteessä) Kierto: 360° Korkeuden säätö: 0–130 mm Nivelöinti: Ei Irrotettava jalusta: Kyllä Ulkoiset ohjauslaitteet Vaihto/painikkeet Virtapainike Pikanäppäin 1 Pikanäppäin 2 Tulo Valikko/Navigointi/OK Toiminnot Kirkkaus Kontrasti Sininen valo Mustan vahvistus ACM HDR*** Superterävyys Gamma Värin lämpöisyys Tilat Väriavaruus Harmaasävytila 6-aksel. sävy 6-aksel. satur. Äänenvoim. Mykistä Ylivaihde FreeSync Premium** Virkist.taaj.num Ultra-matala latenssi Tähtäyspiste Kieli Aikakatkaisu Läpikuultavuus Lukitse OSD Tulo Autom. lähde DP-muoto Pikanäppäinmääritys Laajakuva PIP/PBP DDC/CI HDMI-mustan taso Pika-aloitustila Ylikellotus# Virta pois päältä USB-lataus Näyttötiedot Nollaa kaikki asetuks. Lopeta Tekniset tiedot saattavat vaihdella mallin ja/tai alueen mukaan.Norsk Hurtigstartveiledning (QSG) for LCD-skjerm fra Acer Viktige sikkerhetsinstruksjoner Les følgende instruksjoner nøye.

1. Slik rengjør du LCD-skjermen: Kontroller at skjermen din har elektrisk kapasitet til å fungere med AC-strømmen som er

tilgjengelig der du er.• Slå av LCD-skjermen, og ta ut strømkontakten.• Sprut et ikke-løselig rengjøringsmiddel på en klut, og rengjør skjermen forsiktig.

• VÆSKE MÅ ALDRI SPRAYES ELLER HELLES DIREKTE PÅ SKJERMEN ELLER KABINETTET.

• Acer kan ikke holdes ansvarlig for skader som oppstår på grunn av ammoniakk- eler alkoholbaserte rengjøringsmidler. 2. Ikke plasser LCD-skjermen i nærheten av et vindu. Hvis skjermen blir utsatt for regn, fuktighet eller sollys, kan det gi alvorlig skade.

3. Ikke trykk på LCD-skjermen. For mye trykk kan føre til permanent skade på skjermen.

4. Ikke ta av dekselet eller forsøk å reparere denne enheten selv. En autorisert tekniker skal utføre vedlikehold av enhver art. 5. LCD-skjermen skal lagres i et rom med en temperatur på -20° til 60° C (-4° til 140° F). Hvis LCD-skjermen lagres utenfor dette temperaturområdet, kan det føre til permanent skade.

6. Du må umiddelbart koble fra skjermen og ringe en autorisert tekniker hvis noen av de følgende situasjonene oppstår:

• Skjerm-til-PC-signalkabelen er slitt eller skadet. • Væske søles på LCD-skjermen, eller skjermen blir utsatt for regn. • LCD-skjermen eller kabinettet er skadet. Slik fester du skjermen til basen

1. Ta skjermen ut av emballasjen.2. Fest foten til basen. (for utvalgte modeller)

3. Drei med klokken for å låse. Kontroller at basen er låst til stativet. (for utvalgte modeller)

4. Fest basen til stativet ved å dreie skruen med en skrutrekker eller en passende mynt. (for utvalgte modeller)

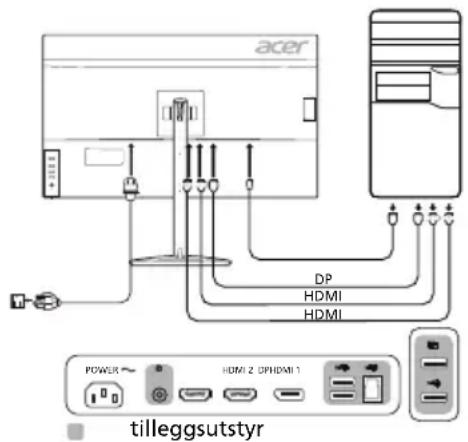

1. Slå av skjermen, og ta ut strømkontakten til datamaskinen.

2. 2-1 Koble til HDMI-kabelen (bare modell med HDMI-inngang)

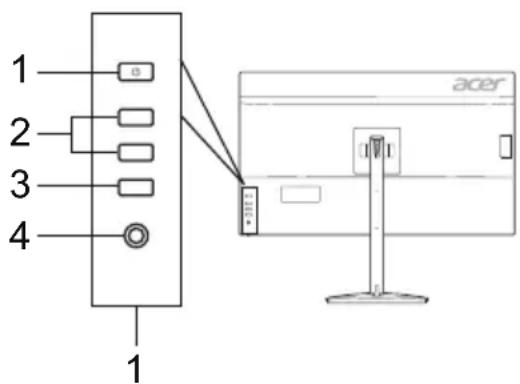

a. Kontroller at både skjermen og datamaskinen er slått AV. b. Koble én ende av HDMI-kabelen til baksiden av skjermen, og koble den andre enden til datamaskinens port.2-2 Koble til DP-kabelen (bare modell med DP-inngang) (tilleggsutstyr)a. Kontroller at både skjermen og datamaskinen er slått AV.b. Koble DP-kabelen til datamaskinen.3. Sett inn skjermens strømkabel i strøminntaket på baksiden av skjermen.4. Sett inn strømledningene til datamaskinen og skjermen i en nærliggende stikkontakt. 5. Velg Slå av USB-lading AV/PÅ for å aktivere/deaktivere funksjonen Slå av USB-lading. (tilleggsutstyr) Eksterne kontrollere Nr. Element Beskrivelse

Strømknapp/-indikatorSlår skjermen på/av. Blå indikerer at den er slått på. Gul indikerer standby/strømsparingsmodus. Hurtigtast 1, 2 knapperTrykk for å aktivere brukerdefinert hurtigtastfunksjon.3 Inngang-knapp Trykk for å veksle mellom inngangskilder. Navigasjons-/OK-knappTrykk for å aktivere OSD-menyen, og bruk deretter knappen som en styretast for å markere ønsket funksjon. Trykk på den igjen for å angi et valg.

4Norsk Forskrifter og sikkerhetsmerknader FCC-merknad Denne enheten er testet og funnet i samsvar med grensene for klasse B, digital enhet ifølge del 15 av FCC-reglene. Disse grensene er utformet for å gi rimelig beskyttelse mot skadelige forstyrrelser i en boliginstallasjon. Denne enheten lager, bruker og kan utstråle radiofrekvensenergi, og hvis den ikke installeres og brukes i samsvar med instruksjonene, kan den forårsake skadelig forstyrrelse på radiokommunikasjon. Det er imidlertid ingen garanti for at forstyrrelse ikke vil oppstå i en bestemt installasjon. Hvis denne enheten forårsaker skadelig forstyrrelser for radio- eller TV-mottak, som kan fastslås ved å slå enheten av og på, oppfordres brukeren til å prøve å korrigere forstyrrelsen med ett eller flere av følgende tiltak: Snu eller flytt mottakerantennen. Øk avstanden mellom enhet og mottaker. Koble enheten til en stikkontakt på en annen krets enn den mottakeren er koblet til. Ta kontakt med forhandleren eller en erfaren radio-/TV-tekniker for å få hjelp. CE-erklæring om samsvar Herved erklærer Acer Inc. at denne LCD-skjermen er i samsvar med de grunnleggende krav og øvrige relevante krav i EMC-direktiv 2014/30/EU, lavspenningsdirektivet 2014/35/EU og RoHS-direktiv 2011/65/EU og direktiv 2009/125/EF med hensyn til etablering av et rammeverk for fastsettelse av krav til miljøvennlig utforming av energirelatert produkt. Merknad: For å forhindre skade på skjermen må du ikke løfte den etter skjermfoten. Merknad: Skjermede kabler Alle tilkoblinger til andre databehandlingsenheter må skje med skjermede kabler for å opprettholde samsvar med EMC-forskriftene. Merknad: Perifere enheter Bare periferutstyr (enheter for inngang/utgang, terminaler, skrivere osv.) som er sertifisert i samsvar med klasse B-grensene, kan kobles til dette utstyret. Drift med ikke-sertifisert periferutstyr vil sannsynligvis føre til forstyrrelse i radio- og TV-mottak. Advarsel Endringer eller modifikasjoner som ikke uttrykkelig er godkjent av produsenten, kan annullere brukerens autorisasjon, som er tildelt av Federal Communications Commission, til å bruke dette produktet. Driftsbetingelser Denne enheten er i samsvar med del 15 av FCC-reglene. Driften er underlagt følgende to betingelser: (1) denne enheten kan ikke forårsake skadelig forstyrrelse, og (2) denne enheten må godta eventuell mottatt forstyrrelse, inkludert forstyrrelse som kan forårsake uønsket drift. Merknad: Kanadiske brukere Dette digitale apparatet i klasse B er i samsvar med kanadiske ICES-003. Remarque à l'intention des utilisateurs canadiens Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. Avhending av brukt utstyr fra brukere i private husholdninger i EU Dette symbolet på produktet eller på emballasjen viser at dette produktet ikke må kastes sammen med annet husholdningsavfall. I stedet er det ditt ansvar å avhende utstyret ved å levere det til et innsamlingspunkt for resirkulering av elektrisk og elektronisk utstyr. Separat innsamling og gjenvinning av brukt utstyr på tidspunktet for avhending vil bidra til å bevare naturressurser og sikre at det resirkuleres på en måte som beskytter helse og miljø. Hvis du vil ha mer informasjon om hvor du kan levere utstyret til resirkulering, kan du kontakte lokale myndigheter, renovasjonstjenesten eller butikken der du kjøpte produktet.Norsk SPESIFIKASJON Finn håndbøker og andre dokumenter for Acer-produktet ditt på den offisielle supportnettsiden for Acer. *Årlig energiforbruk er beregnet ut fra et vanlig strømforbruk på 4 timer per dag, 365 dager i året. **FreeSync Premium tilbyr artefaktfri ytelse. Funksjonen er kompatibel med både Nvidia G-Sync- og AMD FreeSync Premium- teknologien ved bruk sammen med utvalgte Nvidia/AMD-grafikkort. ***Med HDR aktivert kan det under lokal dimming av skjermen med fullt array oppstå en blomstrings- eller glorieeffekt på grunn av de lysere sonene som påvirker imagene i tilstøtende mørke soner. # Overklokking kan føre til flimring eller andre bivirkninger som kan være følge av den samlede konfigurasjonen til systemet som er koblet til skjermen og, i visse tilfeller, skjermpanelets spesifikasjoner. Det kan være mulig å løse eller redusere slike effekter ved å velge en lavere oppdateringsfrekvens. LCD-panel Kjøresystem TFT farge-LCD Størrelse 32”W (81 cm) Pikselmål 0,276 mm (H) x 0,276 mm (V) Lysstyrke Integrert: 400 cd/m

• Årlig energiforbruk 86 (kWh) (for modell med HDMI-inngang) Strømforbruk (ved 200 nit) På-modus 45 W (typisk) Hvilemodus 0,45 W (typisk) Av-modus 0,3 W (typisk) Inngangskobling HDMI (bare modell med HDMI-inngang) / DP (bare modell med DP-inngang) Signal for videoinngang HDMI (bare modell med HDMI-inngang) (tilleggsutstyr) / DP (bare modell med DP-inngang) (tilleggsutstyr) Høyttalere 2 W x 2 (bare modell med lydinngang) (tilleggsutstyr) USB USB 3.0 x 4 (tilleggsutstyr) Maksimal skjermstørrelse Horisontalt: 708,4 mm Vertikalt: 398,5 mm Strømkilde 100-240 V, 50/60 Hz Miljømessige hensyn Driftstemp.: 0° til 40 °C Lagringstemp.: -20° til 60 °C Driftsfuktighet: 20 % til 80 % Mål 727,48 x 479,18 ~ 609,18 x 269 mm (B x H x D) Vekt (n.v.) 9,5 kg (nett.) Spesifikasjoner for mekanisme Helling: –5° til +35° (bare på det høyeste punktet kan 35 graders helling bakover være mulig for høydevinkelen) Dreiemekanisme: 360° Høydejustering: 0 mm til 130 mm Akse: Nei Avtakbart fotstativ: Ja Eksterne kontrollere Bryter/knapper Strømknapp Hurtigtast 1 Hurtigtast 2 Inngang Meny/Navigasjons/OK Funksjoner Lysstyrke Kontrast Blått lys Svart fremheving ACM HDR*** Super skarphet Gamma Fargetemperatur Moduser Fargeområde Gråtonemodus Fargetone ved 6-akse Metning ved 6-akse Volum Demp Overstyring FreeSync Premium** Oppdateringsfrekvensnr. Ultralav latens Siktepunkt Språk OSD-tidsavbrudd Gjennomsiktighet OSD-lås Inndata Autokilde DP-format Hurtigtasttilordning Bred modus PIP/PBP DDC/CI HDMI-svartnivå Hurtigstartmodus Overklokking# Slå av USB-lading Visningsinformasjon Nullstill alle innstillinger Avslutt Spesifikasjonene varierer avhengig av modell og/eller region.Türkçe Acer LCD Monitör Hızlı Başlangıç Kılavuzu (QSG) Önemli güvenlik talimatları Lütfen aşağıdaki talimatları dikkatlice okuyun. 1. LCD monitörün ekranını temizlemek için: Monitörünüzün elektriksel olarak konumunuzdaki mevcut AC gücüyle çalışabilecek sınıfta olduğundan emin olun.• LCD monitörü kapatın ve güç kablosunun fişini çekin.
