KASUTUSJUHEND XV322UX ACER

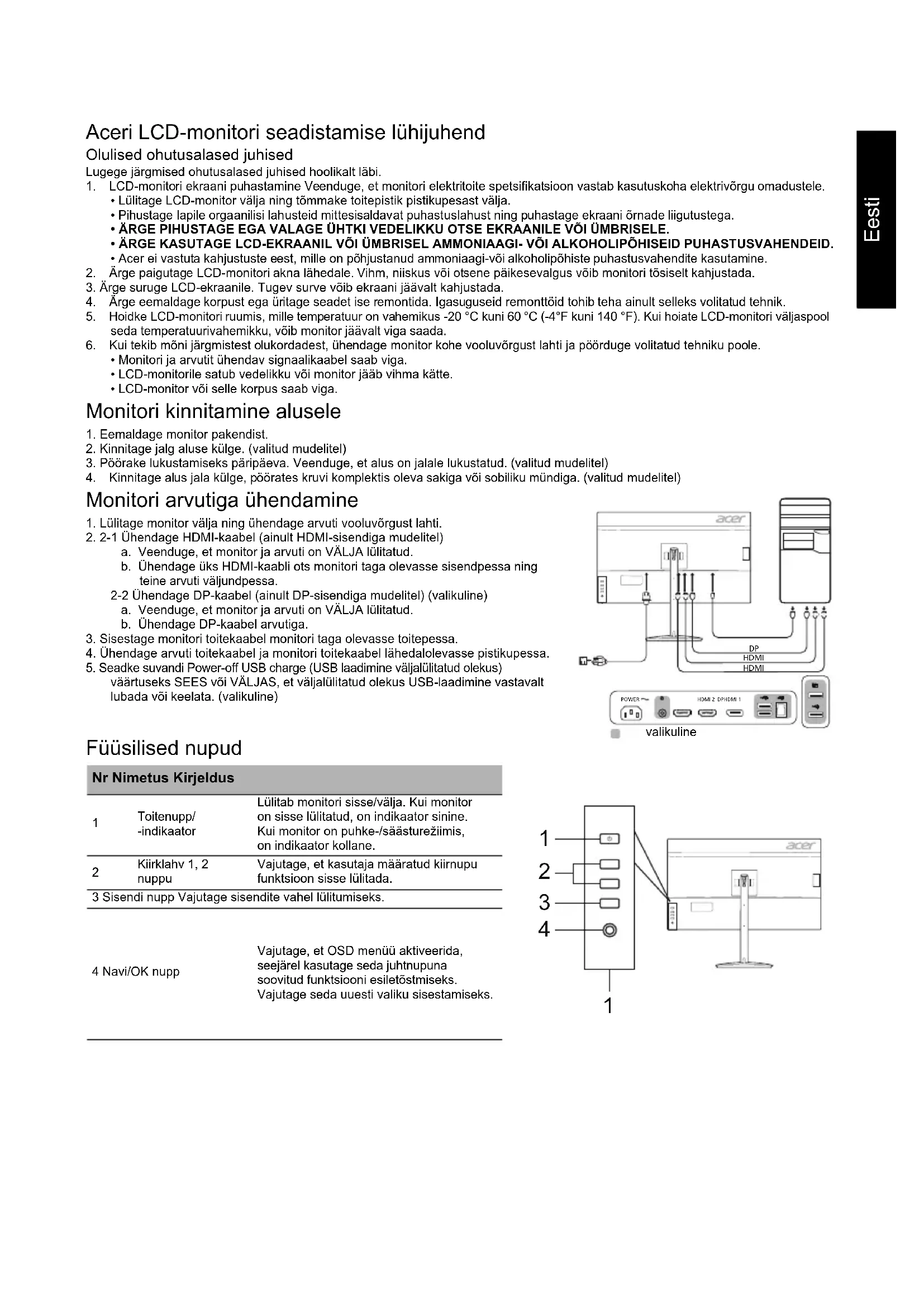

Спецификациите се различават в зависимост от модела и/или региона.Eesti Aceri LCD-monitori seadistamise lühijuhend Olulised ohutusalased juhised Lugege järgmised ohutusalased juhised hoolikalt läbi. 1. LCD-monitori ekraani puhastamine Veenduge, et monitori elektritoite spetsifikatsioon vastab kasutuskoha elektrivõrgu omadustele.

• Lülitage LCD-monitor välja ning tõmmake toitepistik pistikupesast välja.
• Pihustage lapile orgaanilisi lahusteid mittesisaldavat puhastuslahust ning puhastage ekraani õrnade liigutustega.

• Acer ei vastuta kahjustuste eest, mille on põhjustanud ammoniaagi-või alkoholipõhiste puhastusvahendite kasutamine.

2. Ärge paigutage LCD-monitori akna lähedale. Vihm, niiskus või otsene päikesevalgus võib monitori tõsiselt kahjustada.

3. Ärge suruge LCD-ekraanile. Tugev surve võib ekraani jäävalt kahjustada.

4. Ärge eemaldage korpust ega üritage seadet ise remontida. Igasuguseid remonttöid tohib teha ainult selleks volitatud tehnik. 5. Hoidke LCD-monitori ruumis, mille temperatuur on vahemikus -20 °C kuni 60 °C (-4°F kuni 140 °F). Kui hoiate LCD-monitori väljaspool seda temperatuurivahemikku, võib monitor jäävalt viga saada. 6. Kui tekib mõni järgmistest olukordadest, ühendage monitor kohe vooluvõrgust lahti ja pöörduge volitatud tehniku poole.

• Monitori ja arvutit ühendav signaalikaabel saab viga. • LCD-monitorile satub vedelikku või monitor jääb vihma kätte. • LCD-monitor või selle korpus saab viga. Monitori kinnitamine alusele 1. Eemaldage monitor pakendist.2. Kinnitage jalg aluse külge. (valitud mudelitel)3. Pöörake lukustamiseks päripäeva. Veenduge, et alus on jalale lukustatud. (valitud mudelitel)

4. Kinnitage alus jala külge, pöörates kruvi komplektis oleva sakiga või sobiliku mündiga. (valitud mudelitel)

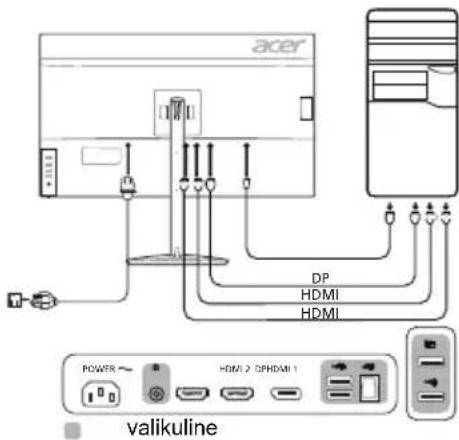

Monitori arvutiga ühendamine 1. Lülitage monitor välja ning ühendage arvuti vooluvõrgust lahti.2. 2-1 Ühendage HDMI-kaabel (ainult HDMI-sisendiga mudelitel)a. Veenduge, et monitor ja arvuti on VÄLJA lülitatud.b. Ühendage üks HDMI-kaabli ots monitori taga olevasse sisendpessa ning teine arvuti väljundpessa.2-2 Ühendage DP-kaabel (ainult DP-sisendiga mudelitel) (valikuline)a. Veenduge, et monitor ja arvuti on VÄLJA lülitatud.b. Ühendage DP-kaabel arvutiga.3. Sisestage monitori toitekaabel monitori taga olevasse toitepessa.4. Ühendage arvuti toitekaabel ja monitori toitekaabel lähedalolevasse pistikupessa. 5. Seadke suvandi Power-off USB charge (USB laadimine väljalülitatud olekus) väärtuseks SEES või VÄLJAS, et väljalülitatud olekus USB-laadimine vastavalt lubada või keelata. (valikuline) Füüsilised nupud Nr Nimetus Kirjeldus

Toitenupp/-indikaatorLülitab monitori sisse/välja. Kui monitor on sisse lülitatud, on indikaator sinine. Kui monitor on puhke-/säästurežiimis, on indikaator kollane. Kiirklahv 1, 2 nuppuVajutage, et kasutaja määratud kiirnupu funktsioon sisse lülitada.3 Sisendi nupp Vajutage sisendite vahel lülitumiseks. 4 Navi/OK nuppVajutage, et OSD menüü aktiveerida, seejärel kasutage seda juhtnupuna soovitud funktsiooni esiletõstmiseks. Vajutage seda uuesti valiku sisestamiseks.

4Eesti Eeskirjad ja ohutusteatised FCC teatis Seadet on katsetatud ning katsete tulemused näitavad, et seade vastab FCC eeskirjade osas 15 sätestatud B-klassi digitaalseadmele kehtivatele piirmääradele. Need piirmäärad peaksid tagama mõistlikus ulatuses kaitse ohtlike raadiohäirete eest elamukeskkonnas. Seade genereerib ja kasutab raadiosageduslikke voole ning võib kiirata raadiosageduslikku kiirgust, mis võib põhjustada raadioside kahjulikke häireid, kui seadet ei paigaldada ja kasutata kooskõlas juhistega. Siiski ei saa ka kõigi juhiste täitmisel tagada, et konkreetses paigaldises häireid ei teki. Kui seade põhjustab raadio- või televisioonivastuvõtu kahjulikke häireid, mille kindlakstegemiseks võib seadme välja ja uuesti sisse lülitada, soovitame võtta häirete kõrvaldamiseks ühe või mitu järgmistest meetmetest. Suunake või paigutage vastuvõttev antenn ümber. Suurendage seadme ja vastuvõtja vahelist kaugust. Ühendage seade vastuvõtja toitevõrgust eraldatud toitevõrku. Küsige abi edasimüüjalt või kogenud raadio-/televisiooniinsenerilt. CE nõuetele vastavuse deklaratsioon Käesolevaga kinnitab Acer Inc., et kõnealune LCD-monitor vastab EMÜ direktiivi 2014/30/EL, madalpingedirektiivi 2014/35/EL, ohtlike ainete direktiivi 2011/65/EL ja direktiivi 2009/125/EÜ, mis käsitleb raamistiku kehtestamist energiamõjuga toodete ökodisaini nõuete sätestamiseks, põhinõuetele ja muudele asjaomastele sätetele. Tähelepanu! Monitori kahjustamise vältimiseks ärge tõstke monitori selle alusest kinni hoides. Tähelepanu! Varjestatud kaablid EMÜ eeskirjade täitmiseks tuleb igasugused digitaalseadmete vahelised ühendused teostada varjestatud kaablitega. Tähelepanu! Välisseadmed Seadmega võib ühendada ainult B-klassi piirmääradele vastavuse sertifikaadiga välisseadmeid (sisend-/väljundseadmed, terminalid, printerid jne). Sertifikaadita välisseadmete kasutamisega kaasnevad tõenäoliselt raadio- ja televisioonivastuvõtu häired. Ettevaatust! Igasugused tootja heakskiiduta tehtud muudatused või modifikatsioonid võivad tühistada USA sideameti FCC antud loa seda toodet kasutada. Kasutamistingimused Seade vastab FCC eeskirjade osale 15. Kasutamisel peavad olema täidetud kaks järgmist tingimust: (1) seade ei tohi tekitada kahjulikke raadiohäireid ja (2) seade ei tohi vastu võtta kahjulikke raadiohäireid, muu hulgas seadme tööd negatiivselt mõjutada võivaid raadiohäireid. Tähelepanu! Kasutajad Kanadas Kõnealune B-klassi digitaalseade vastab Kanada standardile ICES-003. Remarque à l'intention des utilisateurs canadiens Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. Elektri- ja elektroonikaseadmete jäätmete kõrvaldamine Euroopa Liidu olmekasutajate poolt See tootel või toote pakendil olev tingmärk näitab, et toodet ei tohi kõrvaldada koos muude olmejäätmetega. Selle asemel olete kohustatud kasutamiskõlbmatuks muutunud seadme kõrvaldama, andes selle üle kohalikus elektri- ja elektroonikaseadmete jäätmete kogumiskohas. Kasutamiskõlbmatuks muutunud seadmete eraldi kogumine ja ringlussevõtmine nende jäätmekäitlussüsteemi sattumise kohas aitab loodusvarasid säästa ning tagada jäätmete ringlussevõtmise inimeste tervist ja keskkonda võimalikult vähe kahjustaval viisil. Lisateavet selle kohta, kuhu kasutuskõlbmatuks muutunud seadmed ringlussevõtmiseks viia, saate kohalikust omavalitsusest, oma jäätmeveoteenuse osutajalt või poest, kust toote ostsite.Eesti TEHNILISED ANDMED Oma Aceri toote juhendid ja muud dokumendid leiate Aceri ametlikult klienditoe veebisaidilt. *Aastase energiatarbe arvutamise aluseks on tüüpiline toitevõimsus ning kasutamine 4 tundi päevas 365 päeva aastas. **FreeSync Premium tagab moonutusteta jõudluse. See ühildub tehnoloogiatega Nvidia G-Sync ja AMD FreeSync Premium, kui seda kasutatakse koos valitud Nvidia/AMD graafikakaartidega. ***Kui HDR on lubatud, võib täieliku kohaliku hämardamisega kuvaril esineda oreooli- või haloefekt, kuna heledamad tsoonid mõjutavada kõrval asuvaid tumedaid tsoone. # Ülekiirendamine võib põhjustada virvendust või teisi kõrvalmõjusid, mis võivad pärineda kõikidest kuvarile ühendatud seadmetest ja täiendavalt mõjutada paneeli toimimist. Neid mõjusid saab kõrvaldada või vähendada madalama värskendussageduse määramisega. LCD-paneel Tööpõhimõte Värviline TFT LCD Suurus 32”W (81 cm) Piksli mõõtmed 0,276 mm (H) × 0,276 mm (V) Heledus Loomulik: 400 cd/m

Kontrastsus Max 100000000:1 (ACM) Vaatenurk 178° (H) 178° (V) (CR = 10) Reageerimisaeg 1 ms (G-st G-ni) / 0,5 ms (G-st G-ni, min.) Paneeli tüüp IPS H-sagedus HDMI: 31 - 222 kHz / DP: 31 - 395 kHz V-sagedus HDMI: 56 - 144 Hz / DP: 56 - 270 Hz Värvitäpsus 16,7 Miljon Pikslisagedus HDMI: 595,5 MHz / DP: 1056,97 MHz Maksimaalne lahutusvõime HDMI: 2560 x 1440 @ 144 Hz / DP: 2560 x 1440 @ 240 Hz DP: 2560 x 1440 @ 270 Hz (funktsiooniga Ülekiirendus olekus Sees) Isehäälestumine VESA DDCCI/DDC2B Energiatõhususe klass C *Aastane energiatarve 86 (kWh) (HDMI-sisendiga mudelil) Toitevõimsus (200 niti juures) Sisselülitatuna 45 W (tüüpiline) Puhkerežiimis 0,45 W (tüüpiline) Väljalülitatuna 0,3 W (tüüpiline) Sisendpistik HDMI (ainult HDMI-sisendiga mudelitel) / DP (ainult DP-sisendiga mudelitel) Video sisendsignaal HDMI (ainult HDMI-sisendiga mudelitel) (valikuline) / DP (ainult DP-sisendiga mudelitel) (valikuline) Kõlarid 2 W × 2 (ainult helisisendiga mudelitel) (valikuline) USB USB 3.0 × 4 (valikuline) Ekraani maksimaalsed mõõtmed Horisontaalne: 708,4 mm Vertikaalne: 398,5 mm Toiteallikas 100-240 V, 50/60 Hz Keskkonnatingimused Töötemperatuur: 0 °C kuni 40 °C Säilitamistemperatuur: -20 °C kuni 60 °C Õhuniiskus töökeskkonnas: 20% kuni 80% Mõõtmed 727,48 (L) × 479,18 kuni 609,18 (K) × 269 (S) mm Mass (netomass) 9,5 kg (netomass) Mehaanilised andmed Kaldenurk: -5° kuni +35° (kaldenurk 35 kraadi on saavutatav ainult monitori kõrgeimas asendis) Pöördenurk: 360° Kõrguse reguleerimisvahemik: 0 mm kuni 130 mm Pöördepunkt: ei Lahtivõetav jalg: jah Füüsilised nupud Lülitid/nupud Toitenupp Kiirklahv 1 Kiirklahv 2 Sisend Menüü/Navi/OK Funktsioonid Heledus Kontrastsus Sinine tuli Musta võimendus ACM HDR*** Üliteravus Gamma Värvitemperatuur Režiimid Värviruum Hallskaala režiim 6-teljeline toon 6-teljeline küllastus Helitugevus Vaigista Ülikiirendus FreeSync Premium** Värskendamissagedus Ülimadal latentsus Sihik Keel Menüü ajapiirang Läbipaistvus Ekraanikuva lukk Sisend Automaatne allikas DP-formaat Kiirklahvide määrangud Lairežiim PIP/PBP DDC/CI HDMI musta tase Kiire alustamise režiim Ülekiirendus# USB laadimine väljalülitatud olekus Monitori teave Lähtesta kõik seadistused Välju Tehnilised andmed erinevad mudeliti ja/või piirkonniti.Lietuvių LCD monitoriaus „Acer“ trumpasis sąrankos vadovas Svarbios saugos instrukcijos Atidžiai perskaitykite šias instrukcijas. 1. Norėdami nuvalyti LCD monitoriaus ekraną: būtinai įsitikinkite, ar jūsų monitoriaus vardinė elektros galia atitinka jūsų vietovėje tiekiamos kintamosios srovės galią.
