XV322UX - Monitor ACER - Manuale utente e istruzioni gratuiti

MANUALE UTENTE XV322UX ACER

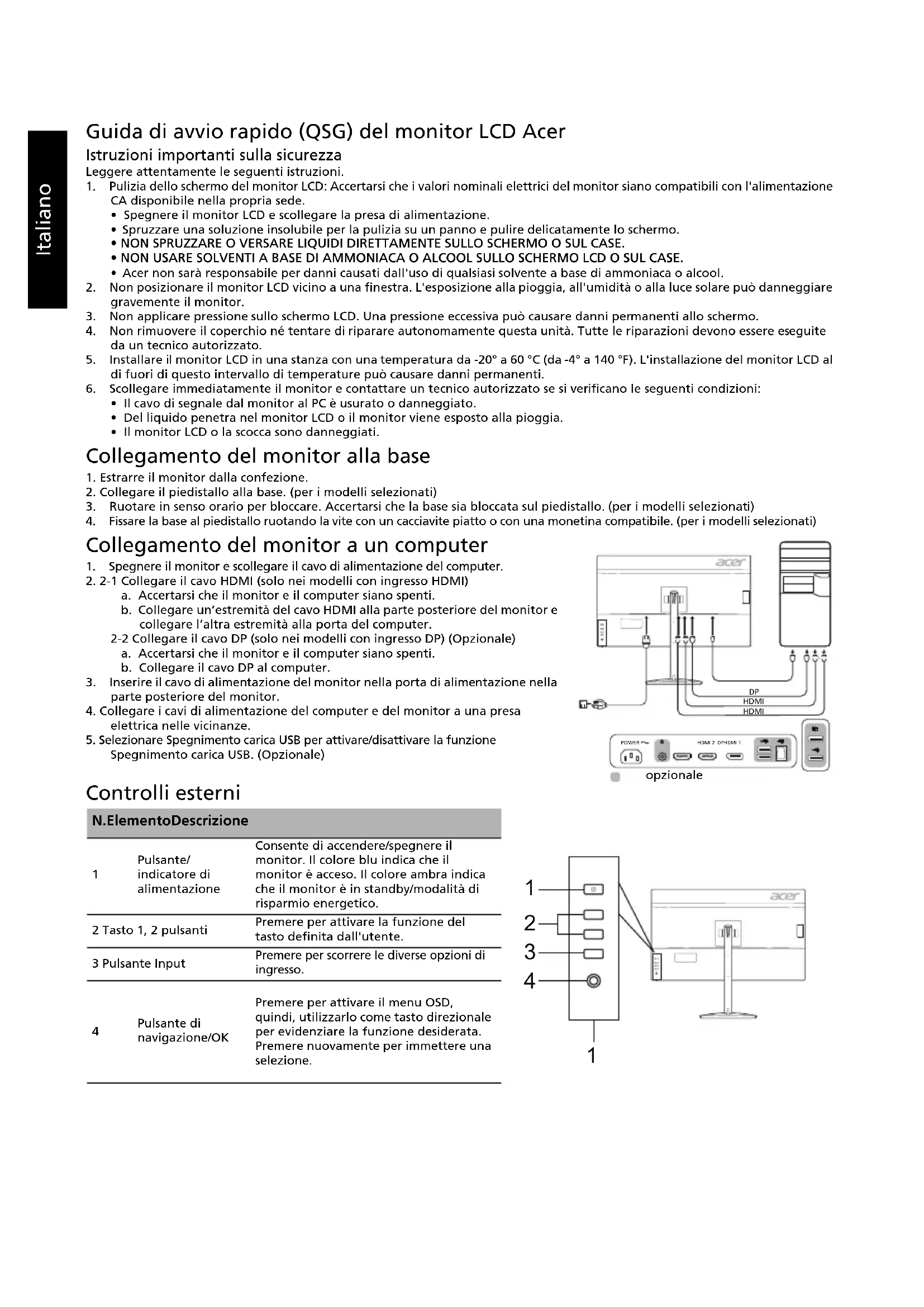

Guida di avvio rapido (QSG) del monitor LCD Acer

Istruzioni importanti sulla sicurezza

Leggere attentamente le seguenti istruzioni.

1. Pulizia dello schermo del monitor LCD: Accertarsi che i valori nominali elettrici del monitor siano compatibili con l'alimentazione CA disponibile nella propria sede.

2. Spagnere il monitor LCD e scollegare la presa di alimentazione.
   Spruzzare una soluzione insolubile per la pulizia su un panno e pulire delicatamente lo schermo.

3. NON SPRUZZARE O VERSARE LIQUIDI DIRITTAMENTE SULLO SCHERMO O SUL CASE.
4. NON USARE SOLVENTI A BASE DI AMMONIACA O ALCOOL SULLO SCHERMO LCD O SUL CASE.

5. Acer non sare responsabile per anni causati dall'uso di qualsiasi solvente a base di ammoniaca o alcool.

6. Non posizionare il monitor LCD vicino a una finestra. L'esposizione alla pioggia, all'umidità o alla luce solare può danneggiare gravamente il monitor.

7. Non applicare pressione sullo schermo LCD. Una pressione eccessiva pouc causare danni permanenti allo schermo.
8. Non rimuovere il coperchio né tentare di riparare autonomamente但这a unità. Tutte le riparazioni devono essere eseguite da un technique autorizzato.
9. Installare il monitor LCD in una stanza con una temperatura da -20^ a 60^ (da -4^ a 140^ ). L'installazione del monitor LCD al di fuori di quello intervallo di temperature cui cassetti dani permanenti.

10. Scollegare immediamente il monitor e contattare un technician autorizzato se si verificano le seguenti condizioni:

11. Il cavo di segnale dal monitor al PC è usurato o danneggiato.

12. Del liquido penetratnel monitor LCD o il monitor viene esposto alla pioggia.
13. Il monitor LCD o la scocca sono danneggiati.

Collegamento del monitor alla base

1. Estrarre il monitor alla confezione.
2. Collegare il piedistallo alla base. (per i modelli selezionati)
3. Ruotare in senso orario per bloccare. Accertarsi che la base sia bloccata sul piedistallo. (per i modelli selezionati)
4. Fissare la base al piedistallo ruotando la vite con un cacciavite pietto o con una monetina compatibile. (per i modelli selezionati)

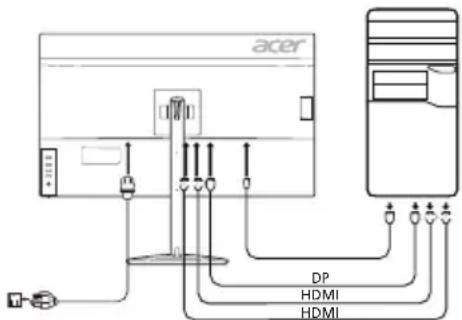

Collegamento del monitor a un computer

1. Spagnere il monitor e scollegare il cavo di alimentazione del computer.
2. 2-1 Collegare il cavo HDMI (solo nei modelli con ingresso HDMI)

a. Accertarsi che il monitor e il computer siano spenti.
b. Collegare un'estremita del cavo HDMI alla parte posteriore del monitor e collagenare l'altra estremita alla porta del computer.

2-2 Collegare il cavo DP (solo nei modelli con ingresso DP) (Opzionale)
a. Accertarsi che il monitor e il computer siano spenti.
b. Collegare il cavo DP al computer.

1. Inserire il cavo di alimentazione del monitor nella porta di alimentazione nella parte posteriore del monitor.
2. Collegare i cavi di alimentazione del computer e del monitor a una presa elettrica nelle vicinanze.
3. Selezionare Spegnimento carica USB per attivare/disattivare la funzione Spegnimento carica USB. (Opzionale)

opzionale

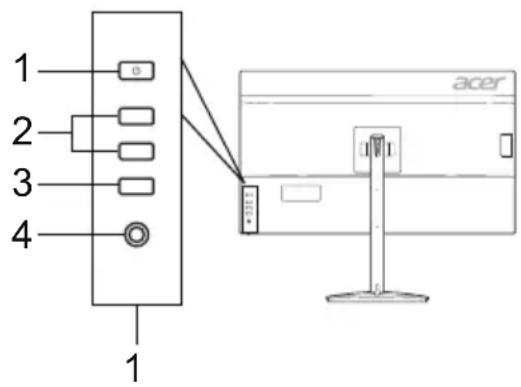

Controlli esterni

N.ELEMENToDescrizione

1	Pulsante/indicatore di alimentazione	Consente di accendere/spegnere il monitor. Il colore blu indica che il monitor è accesso. Il colore ambra indica che il monitor è in standby modalità di risparmio energetico.
2	Tasto 1, 2 pulsanti	Premere per attivare la funzione del tasto definita dall'utente.
3	Pulsante Input	Premere per scorrere le diverse opzioni di ingressso.
4	Pulsante di navigazione/OK	Premere per attivare il menu OSD, quando, utilizzato come tasto direzionale per evidenziare la funzione desiderata. Premere nuovamente per immettere una selezione.

Norme e avvisi di sicurezza

Normative FCC

Questo dispositivo è stato testato ed è risultato conforme ai limiti stabiliti per i dispositivi digitali di Classe B, ai sensi della Parte 15 delle Normative FCC. Tali limiti sono stati stabiliti per fornire una ragionevole protezione da interferenze nocive presenti nelle installazioni residenziali. Questo dispositivo genera, utilizes e può essere metttere frequenze radio, e se non è installato e utilizzato secondo le istruzioni, perché causare un'interferenza dannosa alle communicationsi radio.

Tuttavia, non vi è alcuna garanzia che l'interferenza non si verificchi in particolari installazioni. Se il dispositivo causa un'interferenza dannosa alla ricerca di radio e teilevisori, che cui essere determinata spegnendo e accendendo il dispositivo, si prega l'utente di correggere l'interferenza applicando una o più delle seguenti misure:

Riorientare oripositionare l'antenna di ricezione.
- Aumentare la distanza tra il dispositivo e il ricevitore.
- Collegare il dispositivo a una presa su un circuito diverso da quello a cui è collegato il ricevitore.
Per assistenza, contattare il rivenditore o un techniciano professionista nell'ambito di radio e teilevisori.

Dichiarazione di conformità CE

Con il presente documento, Acer Inc., dichiara che questo monitor LCD è conforme ai requisiti essenziali e ad altre normative pertinenti della Direttiva EMC 2014/30/UE, alla Direttiva sulla bassa tensione 2014/35/UE e alla Direttiva RoHS 2011/65/UE e alla Direttiva 2009/125/CE con riferimento all'istituzione di un quadro per l'elaborazione di specifiche per la progettazione ecocompatibile dei prodotti connessi al consumo energetico.

Avviso:

Per impedire danni al monitor, non sollevare il monitor per la sua base.

Avviso: Cavi schermati

Tutte i collegamenti ad altri dispositivi di elaborazione devono essere effettuali utilizzando cavi schermati per mantenere la conformità alle normative EMC.

Avviso: Dispositivi periferici

E possible collegare a questa apparecchiatura solo le periferiche (dispositivi in ingresso/uscita, terminali, stampanti, ecc.) certificate per la conformità ai limiti della Classe B. L'uso di periferiche non certificate cui cause interferenze alla ricezione di radio e TV.

Avverenza

Eventuali modifiche o cambiamenti non espressamente approvati dal produttore potrebbero annullare l'autorità dell'utente, concessa alla Federal Communications Commission, a utilizzato quello prodotto.

Condizioni di utilizzo

Questo dispositivo è conforme alla Parte 15 delle Normative FCC. L'utilizzo è soggetto alle seguenti due condizioni: (1) il disposativo non deve causare interferenze dannone e (2) deve accettare tutte le interferenze ricevute, comprese nelle che possono causare un funzionamento indesiderato.

Avviso: Utenti canadesi

Questo apparecchio digitale di classe B è conforme alla normativa canadese ICES-003.

Smaltimento dei dispositivi utilizzati da parte di utenti privati nell'Unione Europea

Questo significato sul prodotto o sulla confezione indica che il prodotto non deve essere smaltito insieme ai rifiuti domestici. è quindi responsabilità dell'utente smaltirlo portandolo presso un centro di raccolta autorizzato per il ricolto delle apparecchiature elettriche ed elettroniche. La raccolta differenziata e il riciclaggio di tali rifiuti provenienti da apparecchiature nel momento dello smaltimento aiuteranno a preservare le risorse naturali e garantiranno un riciclaggio adatto a proteggere il benessere dell'uomo e dell'ambiente. Per maggiori informazioni sui centri di raccolta, contattare il proprio ufficio locale, il servizio di smaltimento rifiuti o il negozio presso il quale è stato acquistato il prodotto.

SPECIFICHE

Pannello LCD	Sistema di trasmissione LCD a colori TFT
	Dimensioni 32"W (81 cm)
	Passo del pixel 0,276 mm	(H)x 0,276 mm (V)
	Luminosity	Nativa: 400 cd/m2; Modality: HDR600: 600 cd/m2
	Contrasto 10000000:1 Max (ACM)
	Angolo di visualizzazione	178° (O) 178° (V) (CR=10)
	Tempo di risposta 1 ms (da G a G) / 0,5 ms (da G a G, min)
	Tipio di pannello in-Plane	Switching
	Frequenza H HDMI: 31 - 2	22 kHz / DP: 31 - 395 kHz
	Frequenza V HDMI: 56 - 1	44 Hz / DP: 56 - 270 Hz
Colori del display 16,7 millioni
Dot Clock HDMI: 595,5 MHz / DP: 1056,97 MHz
Risoluzione massima		HDMI: 2560 x 1440 @ 144 Hz / DP: 2560 x 1440 @ 240 HzDP: 2560 x 1440 @ 270 Hz (con Over Clock ATTIVA)
Plug & Play VESA DDCCI/DDC2B
Classe di efficienza energetica C
* Consumo energetico annuale 86 (kWh) (pei modelli con ingresso HDMI)
Consumo energetico (a 200 nits)	Modalità on 45 W (Tipico)
	Modality sospensione 0,45 W (Tipico)
	Modality off 0,3 W (Tipico)
Connettore di ingresso		HDMI (solo nei modelli con ingresso HDMI) / DP (solo nei modelli con ingresso DP)
Segnale video in ingresso		HDMI (solo nei modelli con ingresso HDMI) (Opzionale) / DP (solo nei modelli con ingresso DP) (Opzionale)
Altoparlanti		2 W x 2 (solo nei modelli con ingresso audio) (Opzionale)
USB		USB 3.0 x 4 (Opzionale)
Dimensione massima dello schermo		Orizzontale: 708,4 mmVerticale: 398,5 mm
Fonte di alimentazione		100-240 V, 50/60 Hz
Considerazioni ambientali		Temperatura operativa: Da 0° a 40 °CTemperatura di stoccaggio: Da -20° a 60 °CUmidità operative: Da 20% a 80%
Dimensioni 727,48 (L) x 479,18 ~ 609,18 (A) x 269 (P) mm
Peso (N. W.)		9,5 kg (netto)
Specifiche meccaniche		Inclinazione: Da -5° a +35° (inclinazione di 35 gradi solo nel punto più alto dell'angolo di elevazione)Rotazione: 360°Regolazione dell'altezza: Da 0 mm a 130 mmPerno: NoPiedistallo scollegabile: Si
Controlli esterni	Switch/Pulsanti	Pulsante di alimentazioneInputTasto 1Tasto 2Menu/Navigation/OK
	Funzioni	LuminosityPunto di miraLinguaIntervaggio OSDTrasparenzaBlocco OSDInputOrigine autoFormato DPTemp. ColoreAssegnazione tastiScermo interoPIP/PBPDDC/CILiv nero HDMIMod Avvio rapidoOver Clock#Spegnimento carica USBInformazioni sul displayRipristina tuttoUscita
		Spazio coloreSpazio coloreSpazio coloreSpazio di grigiTonal. 6 asisiSatur. 6 asisiVolumeMuteOver DriveFreeSync Premium**Num freq aggiorndLatenza ultra bassa
Le specifiche variano a seconda della regione e/o del modello.

I manuali e altri documenti relativi al prodotto Acer sono disponibili sul site Web di assistenza ufficiale Acer.
*Il consumo energetico annuale viene calcolato utilizzando il consumo energetico tipico di 4 ore al giorni, 365 giorni all'anno.
**FreeSync Premium offre prestazioni privi di artefatti. E compatible con entrambe le technologie Nvidia G-Sync e AMD FreeSync Premium quando utilizzato insieme con le schede grafiche Nvidia/AMD.
***Con HDR attenuato, uno schermo con attenuationazione locale full array puo presentare un effetto bagliore o alone a causa delle aree luminose che influiscono sulle immagini delle aree scure adiacenti.

L'overclocking può provocare lo sfarfallio o altri effetti negativi che possono derivare alla configurazione complessiva delsystema collegato al display, ed agli, eventualmente, dalle specifiche del pannello dello schermo. Potrebbe essere possibile risolvero o ridurre quosti effetti impostano una frequenza d'aggiornamento più bassa.

Viale delle Industrie 1/A, 20020 Arese (MI), Italy

Tel: [phone], Fax: [phone]

www.acer.it

Product:

LCD Monitor

Trade Name:

ACER

Model Number:

XV322U

SKU Number:

XV322U XXXXX

^ ^ = 0 9 a\~z,A\~Z,orblank)

Viale delle Industrie 1/A, 20020 Arese (MI), Italy

Tel: [phone], Fax: [phone]

www.acer.it

Produkt:

LCD-Monitor

Handelsbezeichnung:

ACER

Modellnummer:

XV322U

Artikelnummer:

XV322U xxxxxx:

Viale delle Industrie 1/A, 20020 Arese (MI), Italy

Tel: [phone], fax: [phone]

www.acer.it

Producto:

Monitor LCD

Nombre commercial:

ACER

Numero de modelos:

XV322U

Viale delle Industrie 1/A, 20020 Arese (MI), Italy

Tel: [phone], Fax: [phone]

www.acer.it

Produit :

Moniteur LCD

Nom commercial :

ACER

Numero de modulo:

XV322U

Numéro SKU :

XV322U XXXXX;

(^ ^ ) = 0 9 a~z,A~Z,oublanc)

Dichiarazione di conformità

Con la presente,

Acer Incorporated

Viale delle Industrie 1/A, 20020 Arese (MI), Italy

Tel: [phone], Fax: [phone]

www.acer.it

Prodotto:

Monitor LCD

Denominazione commerciale:

ACER

Numero modello:

XV322U

Numero articico (SKU):

XV322U XXXXX;

(^ ^ ) = 0 9 a z A Z o spazio

Acer Incorporated, dichiara sotto la propria responsabilità che il prodotto sopra descririto è conforme alle pertinenti normative di armonizzazione dell'Unione, come le Direttive che seguono, e che sono state applicate le seguenti norme armonizzate e/o altre norme pertinenti:

Direttiva EMC: 2014/30/UE

EN55032:2012/AC:2013 Classe B

EN55024:2010

EN55032:2015/AC:2016 Classe B

EN61000-3-3:2013

EN61000-3-2:2014 Classe D

Direttiva LVD:2014/35/UE

EN60950-1:2006/A11:2009/A1:2010/A12:2011/A2:2013

Direttiva RoHS: 2011/65/UE

EN50581:2012

Direttiva ErP: 2009/125/CE

Regolamento (CE) numero 1275/2008; EN 50564:2011

Anno per iniziare l'apposizione della marcatura CE: 2020.

Viale delle Industrie 1/A, 20020 Arese (MI), Italy

Tel: [phone], fax: [phone]

www.acer.it

Product:

LCD-monitor

Handelsnaam:

ACER

Modelnummer:

XV322U

SKU-nummer:

XV322U XXXXX

$$ (" x " = 0 \sim 9, a \sim z, A \sim Z, o f l e e g) $$

Viale delle Industrie 1/A, 20020 Arese (MI), Italy

Tel: [phone], Fax: [phone]

www.acer.it

Produco:

Monitor LCD

Diretiva ErP: 2009/125/CE

Regulamento (CE) N°. 1275/2008; EN 50564:2011
