MANUAL DE UTILIZADOR XV322UX ACER

• Desligue o monitor LCD e retire o cabo de alimentação da corrente.

• Pulverize uma solução de limpeza não-solvente num pano e limpe cuidadosamente o ecrã.

• A Acer não se responsabiliza por danos resultantes do uso de produtos de limpeza com amoníaco ou à base de álcool. 2. Não coloque o monitor LCD perto de uma janela. Expor o monitor a chuva, humidade ou luz solar pode provocar danos graves no mesmo.

3. Não exerça pressão sobre o ecrã LCD. A pressão excessiva pode provocar danos permanentes no ecrã.

4. Não remova a tampa nem tente efetuar reparações nesta unidade por sua conta. Apenas um técnico autorizado deve efetuar reparações de qualquer tipo. 5. Guarde o monitor LCD numa divisão com uma temperatura entre os -20 e os 60 °C (-4 a 140 °F). Guardar o monitor LCD numa divisão fora deste intervalo de temperatura pode provocar danos permanentes. 6. Perante qualquer uma das situações abaixo, desligue de imediato o monitor da alimentação e contacte um técnico autorizado:

• Monitor LCD ou tampa danificados. Instalar o monitor na base

1. Retire o monitor da embalagem.

2. Instale o apoio na base. (disponível para modelos selecionados)

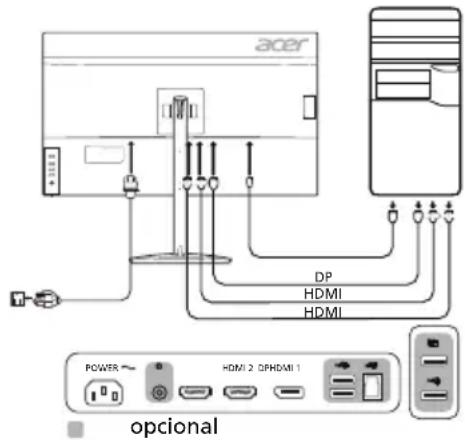

3. Rode para a direita de forma a encaixar. Certifique-se de que a base está encaixada no suporte. (disponível para modelos selecionados) 4. Fixe a base no suporte apertando o parafuso com uma patilha ou uma moeda adequada. (disponível para modelos selecionados) Ligar o monitor a um computador 1. Desligue o monitor e desligue o cabo de alimentação do seu computador.2. 2-1 Ligue o cabo HDMI (apenas nos modelos com entrada HDMI)a. Certifique-se de que o monitor e o computador estão desligados.b. Ligue uma extremidade do cabo HDMI à parte posterior do monitor e a outra à porta do computador.2-2 Ligue o cabo DP (apenas nos modelos com entrada DP) (Opcional)a. Certifique-se de que o monitor e o computador estão desligados.b. Ligue o cabo DP ao computador.3. Introduza o cabo de alimentação do monitor na porta de alimentação situada na parte posterior do mesmo.4. Ligue os cabos de alimentação do computador e do monitor a uma tomada elétrica nas proximidades.

5. Opte por LIGAR/DESLIGAR o Carregamento USB no modo desligado para

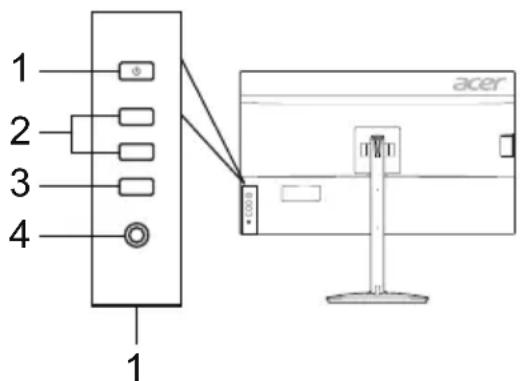

ativar/desativar esta função. (Opcional) Controlos externos Número Item Descrição

Botão/indicador de alimentaçãoLiga/desliga o monitor. Azul indica alimentação ligada. Âmbar indica modo de espera/poupança energética. Tecla de atalho 1, 2 botõesPrima para ativar a função da tecla de atalho definida pelo utilizador.3 Botão Input Prima para alternar entre entradas. 4 Botão Navi/OKPrima para ativar o menu OSD. Em seguida, utilize-o como tecla direcional para selecionar a função desejada. Prima-o novamente para aceitar a seleção.

4Português Regulamentações e avisos de segurança Aviso da FCC Este dispositivo foi testado e considera-se estar em conformidade com os limites estabelecidos para um dispositivo digital de Classe B, estando de acordo com a secção 15 das normas da FCC. Estes limites foram concebidos para oferecer uma proteção razoável contra interferências indesejáveis numa instalação residencial. Este equipamento gera, utiliza e pode emitir radiofrequências e, se não for instalado e utilizado de acordo com as instruções, pode causar interferências nocivas nas comunicações por rádio. No entanto, não existe qualquer garantia de que a interferência não ocorra numa instalação particular. Se este dispositivo provocar interferências nocivas na receção de rádio ou televisão, facto que pode determinar ligando e desligando o dispositivo, recomenda-se que o utilizador corrija as mesmas, recorrendo a uma ou mais das seguintes medidas: Reorientar ou reposicionar a antena recetora. Aumentar a distância entre o dispositivo e o recetor. Ligar o dispositivo a uma tomada de parede num circuito diferente daquele ao qual o recetor está ligado. Consultar o fornecedor ou um técnico de rádio/televisão experiente para obter ajuda. Declaração de conformidade da CE Pelo presente documento, a Acer Inc. declara que este monitor LCD se encontra em conformidade com os requisitos essenciais e outras disposições relevantes da Diretiva relativa à EMC (Compatibilidade Eletromagnética) 2014/30/UE, da Diretiva para Equipamentos de Baixa Tensão 2014/35/UE, da Diretiva relativa à RoHS (Restrição de Certas Substâncias Perigosas) 2011/65/UE e da Diretiva 2009/125/CE com vista a estabelecer um quadro de referência para a definição dos requisitos de ecodesign para produtos relacionados com o consumo energético. Aviso: Para evitar danificar o monitor, não o levante pela base. Aviso: cabos blindados É obrigatório de estabelecer todas as ligações a outros dispositivos informáticos através de cabos blindados, de forma a manter a conformidade com as regulamentações da EMC. Aviso: dispositivos periféricos Só pode ligar periféricos (dispositivos de entrada/saída, terminais, impressoras, etc.) certificados em conformidade com os limites da Classe B a este equipamento. É provável que a utilização com periféricos não-certificados provoque interferências na receção de rádio e televisão. Atenção Quaisquer alterações ou modificações que não sejam expressamente aprovadas pelo fabricante podem anular a autoridade do utilizador, concedida pela FCC (Federal Communications Commission – Comissão Federal de Comunicações), no que respeita à utilização deste produto. Condições de funcionamento Este dispositivo está em conformidade com a Parte 15 das normas de FCC. O funcionamento está sujeito às duas condições que se seguem: (1) este dispositivo não pode provocar interferências nocivas e (2) este dispositivo tem de aceitar quaisquer interferências recebidas, incluindo interferências que possam provocar um funcionamento indesejado. Aviso: utilizadores no Canadá Este aparelho digital de Classe B cumpre a ICES-003 canadiana. Remarque à l'intention des utilisateurs canadiens Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. Eliminação de resíduos de equipamentos por parte de utilizadores particulares na União Europeia Este símbolo no produto ou na respetiva embalagem indica que não pode eliminar este produto com o seu restante lixo doméstico. Em vez disso, é da sua responsabilidade eliminar resíduos de equipamentos entregando-os num ponto de recolha designado com vista à reciclagem de resíduos de equipamentos elétricos e eletrónicos. A recolha e a reciclagem em separado dos seus resíduos de equipamentos aquando da eliminação ajuda a conservar os recursos naturais. Além disso, serve como garantia de que a reciclagem é feita de forma a proteger a saúde humana e o ambiente. Para mais informações sobre onde pode entregar os seus resíduos de equipamentos para reciclagem, contacte o seu município, os serviços municipalizados de recolha de resíduos de equipamentos ou a loja onde comprou o produto.Português ESPECIFICAÇÕES Pode encontrar manuais e outra documentação sobre o seu produto Acer no website de suporte oficial da Acer. *O consumo energético anual é calculado utilizando o consumo energético habitual quatro horas por dia, 365 dias por ano. **FreeSync Premium proporciona um desempenho livre de artefactos. É compatível com as tecnologias Nvidia G-Sync e AMD FreeSync Premium quando usado em conjunto com certas placas gráficas Nvidia/AMD. ***Com HDR ativado, o obscurecimento local de gama completa poderá apresentar um efeito florido ou difuso devido às zonas mais luminosas que afetam as imagens das zonas escuras adjacentes. # O overclocking pode originar cintilação ou outros efeitos adversos que poderão resultar da configuração total do sistema ligado ao monitor, e possivelmente, das especificações do ecrã. Poderá ser possível resolver ou reduzir esses efeitos através da configuração de uma frequência de atualização mais baixa. Painel LCD Sistema de condução LCD TFT a cores Tamanho 32”W (81 cm) Distância entre píxeis 0,276 mm (H) x 0,276 mm (V) Luminosidade Nativa: 400 cd/m

Contraste 100000000:1 no máx. (ACM) Ângulo visível 178° (H) 178° (V) (CR=10) Tempo de resposta 1 ms (G a G) / 0,5 ms (G a G, min.) Tipo de painel IPS (comutação de planos) Frequência horizontal HDMI: 31 - 222 kHz / DP: 31 - 395 kHz Frequência vertical HDMI: 56 - 144 Hz / DP: 56 - 270 Hz Cores do ecrã 16,7 milhões Frequência de pontos HDMI: 595,5 MHz / DP: 1056,97 MHz Resolução máxima HDMI: 2560 x 1440 a 144 Hz / DP: 2560 x 1440 a 240 Hz DP: 2560 x 1440 a 270 Hz (com Over Clock LIGAR) Plug & Play VESA DDCCI/DDC2B Classe de eficiência energética C *Consumo energético anual 86 (kWh) (nos modelos com entrada HDMI) Consumo energético (a 200 cd/m²) Ligado 45 W (habitual) Modo de espera 0,45 W (habitual) Desligado 0,3 W (habitual) Conetor de entrada HDMI (apenas nos modelos com entrada HDMI) / DP (apenas nos modelos com entrada DP) Sinal de entrada de vídeo HDMI (apenas nos modelos com entrada HDMI) (opcional) / DP (apenas nos modelos com entrada DP) (opcional) Colunas 2 W x 2 (apenas nos modelos com entrada de áudio) (opcional) USB USB 3.0 x 4 (opcional) Tamanho máximo do ecrã Horizontal: 708,4 mm Vertical: 398,5 mm Alimentação 100-240 V, 50/60 Hz Considerações ambientais Temperatura de funcionamento: 0 a 40 °C Temperatura de armazenamento: -20 a 60 °C Humidade de funcionamento: 20 a 80% Dimensões 727,48 (L) x 479,18 ~ 609,18 (A) x 269 (P) mm Peso (líquido) 9,5 kg (líquido) Especificações de mecanismos Inclinação: entre -5° e +35° (só é possível disponibilizar 35° de reclinação para o ângulo de elevação no ponto mais elevado) Rotação: 360° Ajuste da altura: entre 0 e 130 mm Articulação: não Apoio amovível: sim Controlos externos Comutador/botões Botão de alimentação Tecla de atalho 1 Tecla de atalho 2 Input Menu/Navi/OK Funções Luminosidade Contraste Luz azul Intensif. preto ACM HDR*** Super nitidez Gamma Temp. Cor Modos Espaço de cor Modo esc. cinza Tonalid. 6 eixos Satur. 6 eixos Volume Sem som Over Drive FreeSync Premium** Núm freq atualiz Latência ultrabaixa Ponto de mira Idioma Tempo limite OSD Transparência Bloquear OSD Entrada Fonte Auto Formato DP Atribuição tecla atalho Modo Panorâmico PIP/PBP DDC/CI Nív. preto HDMI Modo início ráp. Over Clock# Carregamento USB no modo desligado Informações do ecrã Repor todas definições Sair As especificações variam consoante o modelo e a região.Русский Краткое руководство пользователя ЖК-монитора Acer Важные инструкции по технике безопасности Внимательно прочтите следующие инструкции.

Português brasileiro Guia de início rápido do monitor LCD Acer Instruções de segurança importantes Leia as instruções a seguir atentamente.

1. Para limpar a tela do monitor LCD: Verifique se a classificação do monitor permite que ele seja conectado à fonte de

alimentação CA disponível na sua localidade.

• Desligue o monitor LCD e desconecte o cabo de alimentação da tomada.
• Borrife uma solução de limpeza sem solventes em um pano e limpe a tela com cuidado.• NUNCA BORRIFE NEM DESPEJE QUALQUER TIPO DE LÍQUIDO DIRETAMENTE NA TELA OU NAS DEMAIS PARTES DO MONITOR.• NÃO USE PRODUTOS À BASE DE AMONÍACO OU ÁLCOOL NO VISOR OU NAS DEMAIS PARTES DO MONITOR LCD.
• A Acer não será responsável por danos resultantes do uso de soluções de limpeza à base de amoníaco ou álcool.

2. Não coloque o monitor LCD próximo a janelas. A exposição do monitor à chuva, umidade ou luz solar pode causar danos

3. Não aplique pressão à tela LCD. A pressão em excesso pode causar danos permanentes ao visor.

4. Não remova a tampa nem tente fazer a manutenção da unidade. Todos os tipos de manutenção devem ser realizados por um

técnico autorizado. 5. O monitor LCD deve permanecer em ambientes com temperatura entre -20 e 60 °C (-4 e 140 °F). Não seguir essa recomendação pode causar danos permanentes ao aparelho. 6. Desconecte o monitor da tomada imediatamente e entre em contato com um técnico autorizado em qualquer um destes casos:

• O cabo de sinal que conecta o monitor ao PC está desgastado ou foi danificado. • Houve derramamento de líquido no monitor LCD ou o monitor foi exposto à chuva. • O monitor LCD — ou outras partes do aparelho — está danificado. Como fixar o monitor na base

1. Remova o monitor da embalagem.2. Encaixe o suporte do monitor na base (somente em alguns modelos).

3. Gire no sentido horários para travar. Verifique se a base e o suporte estão travados (somente em alguns modelos).

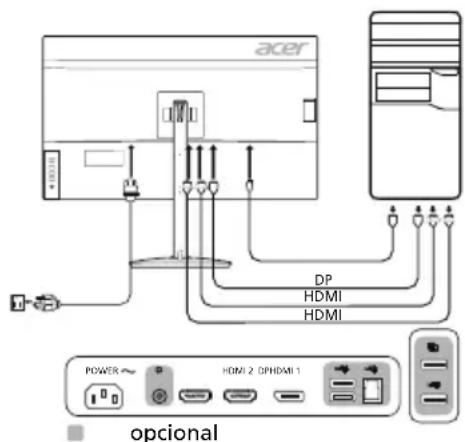

4. Fixe o suporte na base com um parafuso usando a lingueta integrada ou uma chaveta própria para isso (somente em alguns modelos). Como conectar o monitor a um computador

1. Desligue o monitor e desconecte o cabo de alimentação do computador da

tomada.2. 2-1 Conecte o cabo HDMI (somente nos modelos com entrada HDMI)a. Verifique se o monitor e o computador estão desligados.b. Conecte uma extremidade do cabo HDMI à parte posterior do monitor e a outra extremidade à porta do computador. 2-2 Conecte o cabo DP (somente nos modelos com entrada DP) (opcional) a. Verifique se o monitor e o computador estão desligados.b. Conecte o cabo DP ao computador.

3. Insira o cabo de alimentação do monitor na porta de alimentação na parte

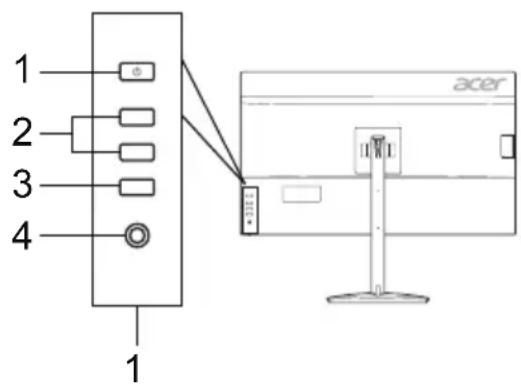

posterior do aparelho.4. Conecte os cabos de alimentação do computador e do monitor a uma tomada elétrica. 5. Selecione ON/OFF em Desligar carga USB para ativar/desativar essa função. (opcional) Controles externos Nº Item Descrição

Botão/indicador ON/OFFLiga/desliga o monitor. A cor azul indica que o aparelho está ligado. A cor âmbar indica que o aparelho está no modo de espera/economia de energia.2 Atalho 1, 2 botõesPressione para ativar a função de atalho definido pelo usuário.3 Botão de entrada Aperte para trocar os input sources. 4 Botão Navi/OKPressione para ativar o menu OSD e, em seguida, utilize-o como uma tecla direcional para sublinhar a função desejada. Pressione-o novamente para fazer a seleção.

4Português brasileiro Regulamentos e avisos de segurança Aviso da FCC Esse dispositivo foi testado e está em conformidade com os limites de dispositivos digitais da Classe B, de acordo com a Parte 15 das normas da FCC. Esses limites foram estabelecidos para proporcionar a proteção adequada contra interferência em instalações residenciais. Esse dispositivo gera, usa e pode irradiar energia de radiofrequência. Se não for instalado e usado de acordo com as instruções, o aparelho pode provocar interferência em comunicações de rádio. No entanto, não há garantias de que não haverá interferência em determinadas instalações. Se o dispositivo causar interferência na recepção de rádio ou televisão — o que é possível verificar desligando e religando o dispositivo —, o usuário deve tomar uma ou mais das medidas a seguir para tentar solucionar o problema: Mude a posição da antena receptora. Distancie o dispositivo do receptor. Conecte o dispositivo a outra tomada, de modo que o aparelho e o receptor sejam conectados a circuitos diferentes. Consulte o revendedor ou um técnico em rádio/televisão experiente para obter ajuda. Declaração de conformidade CE Por meio deste instrumento, a Acer Inc. declara que o monitor LCD em questão está em conformidade com os requisitos básicos e outras disposições pertinentes da Diretiva CEM 2014/30/EU, da Diretiva de baixa tensão 2014/35/EU, da Diretiva RoHS 2011/65/EU e da Diretiva 2009/125/EC para a criação de uma estrutura que estabeleça os requisitos de concepção ecológica para produtos que utilizam energia elétrica. Aviso: Para evitar danos ao monitor, não levante o monitor pela sua base. Aviso: Cabos blindados Todas as conexões com outros dispositivos de computação devem usar cabos blindados para manter a conformidade com as regulamentações de compatibilidade eletromagnética. Aviso: Dispositivos periféricos Somente periféricos (dispositivos de entrada/saída, terminais, impressoras etc.) certificados e em conformidade com os limites da Classe B podem ser conectados a esse equipamento. O uso de dispositivos periféricos não certificados pode causar interferência na recepção de sinais de rádio e televisão. Cuidado As alterações ou modificações que não sejam expressamente aprovadas pelo fabricante podem revogar o direito de utilização do produto, que é assegurado pela Federal Communications Commission. Condições de funcionamento Esse dispositivo está em conformidade com a Parte 15 das normas da FCC. A operação está sujeita a estas duas condições: (1) o dispositivo não pode causar interferência e (2) o dispositivo deve aceitar qualquer interferência recebida, inclusive interferência que possa causar operação indesejada. Aviso: Usuários no Canadá Esse aparelho digital de Classe B está em conformidade com a norma canadense ICES-003. Remarque à l'intention des utilisateurs canadiens Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. Descarte de equipamentos nas residências dos usuários na União Europeia O símbolo ao lado, presente no produto ou na sua embalagem, indica que esse produto não deve ser descartado no lixo doméstico comum. Em vez disso, é sua responsabilidade descartar o equipamento adequadamente, levando-o a um ponto de coleta para reciclagem do equipamento elétrico e eletrônico. A coleta seletiva e reciclagem do equipamento no momento do descarte ajudará a conservar recursos naturais e garantir que ele seja reciclado para proteger a saúde humana e o meio ambiente. Para obter mais informações sobre pontos de coleta de equipamentos para reciclagem, entre em contato com a prefeitura da sua cidade, com o serviço de coleta doméstica ou com o estabelecimento em que o produto foi adquirido.Português brasileiro ESPECIFICAÇÃO Encontre manuais e outros documentos para seu produto Acer no site de suporte da Acer. *O consumo de energia anual é calculado com base no consumo de energia normal por 4 horas por dia, 365 dias por ano. **FreeSync Premium proporciona desempenho sem artificialidade. É compatível com as tecnologias Nvidia G-Sync e AMD FreeSync Premium quando usado em combinação com determinadas placas de vídeo Nvidia/AMD. ***Com HDR habilitado, a tela de diminuição de brilho local de matriz completa pode apresentar um efeito blooming ou de haloing devido às zonas mais brilhantes que afetam imagens de zonas escuras adjacentes. # Overclocking pode resultar em tremedeiras ou outros efeitos adversos que podem derivar da configuração total do sistema conectado ao monitor, e possívelmente também, às especificações do painél do monitor. Pode ser possível resolver ou reduzir tais efeitos configurando uma taxa de atualização mais baixa. Painel LCD Sistema tecnológico LCD TFT a cores Tamanho 32”W (81 cm) Densidade dos pixels 0,276 mm (H) × 0,276 mm (V) Brilho Nativo: 400 cd/m

Contraste máx. de 100.000.000:1 (ACM) Ângulo de visualização 178° (H) e 178° (V) (CR = 10) Tempo de resposta 1 ms (G a G) / 0,5 ms (G a G, min) Tipo de painel In-Plane Switching Frequência H HDMI: 31 - 222 kHz / DP: 31 - 395 kHz Frequência V HDMI: 56 - 144 Hz / DP: 56 - 270 Hz Cores do visor 16,7 Milhões Frequência de pontos HDMI: 595,5 MHz / DP: 1056,97 MHz Resolução máxima HDMI: 2560 x 1440 a 144 Hz / DP: 2560 x 1440 a 240 Hz DP: 2560 x 1440 a 270 Hz (com o Over Clock em ON) Plug&Play VESA DDCCI/DDC2B Classe de eficiência energética C *Consumo de energia anual 86 kWh (modelo com entrada HDMI) Consumo de energia (até 200 nits) Ligado 45 W (típico) Hibernação 0,45 W (típico) Desligado 0,3 W (típico) Conector de entrada HDMI (somente nos modelos com entrada HDMI) / DP (somente nos modelos com entrada DP) Sinal de entrada de vídeo HDMI (somente nos modelos com entrada HDMI) (opcional) / DP (somente nos modelos com entrada DP) (opcional) Alto-falantes 2 W x 2 (somente nos modelos com entrada de áudio) (opcional) USB USB 3.0 x 4 (opcional) Tamanho máximo da tela Horizontal: 708,4 mm Vertical: 398,5 mm Fonte de alimentação 100-240 V, 50/60 Hz Condições do ambiente Temperatura de funcionamento: de 0 a 40 °C Temperatura de armazenamento: de -20 a 60 °C Umidade operacional: de 20 a 80% Dimensões 727,48 (L) × 479,18 ~ 609,18 (A) × 269 (P) mm Peso (líquido) 9,5 kg (líquido) Especificações do mecanismo Inclinação: de -5 a +35° (só é possível obter 35 graus de inclinação para o ângulo de elevação no ponto mais alto) Rotação: 360° Ajuste de altura: de 0 a 130 mm Giro: Não Suporte separável: Sim Controles externos Botões Botão ON/OFF Atalho 1 Atalho 2 Entrada Menu/Navi/OK Funções Brilho Contraste Luz azul Aumento de Preto ACM HDR*** Super Nitidez Gamma Temp. de cor Modos Espaço de Cor Modo Esc.Cinza Matiz 6-eixos Satur.6-eixos Volume Mudo Over Drive FreeSync Premium** Num taxa atualiz Latência Ultra Baixa Ponto alvo Idioma Tempo limite OSD Transparência Bloqueio OSD Entrada Fonte automática Formato DP Designação de Atalho Wide Mode PIP/PBP DDC/CI Nível preto HDMI Modo Início Ráp. Over Clock# Desligar carga USB Informações sobre o visor Redefinir Todas Config Saír As especificações podem variar dependendo do modelo e/ou da região.Українська Короткий посібник з використання РК-монітора Acer Важливі заходи безпеки Уважно прочитайте подані далі інструкції. 1. Чищення екрана РК-монітора: перевірте, чи монітор призначено для роботи в мережі змінного струму, що у вашій місцевості.

Diretiva Diretiva RSP Diretiva
