Produkttyp	LCD-Monitor 32"
Marke und Modell	Acer XV322UX
Bildschirmgröße	32 Zoll (81 cm)
Paneltyp	IPS TFT-LCD
Maximale Auflösung	2560 x 1440 (WQHD)
Bildwiederholfrequenz	Bis zu 270 Hz (DP mit Over Clock)
Reaktionszeit	1 ms (Grau zu Grau) / 0,5 ms (min.)
Helligkeit	400 cd/m² (nativ), 600 cd/m² (HDR)
Kontrast	100 000 000:1 (ACM)
Blickwinkel	178° horizontal / 178° vertikal
Anschlüsse	HDMI, DisplayPort
Integrierte Lautsprecher	2 x 2 W (optional)
USB	4 x USB 3.0 (optional)
Stromversorgung	100-240 V, 50/60 Hz
Stromverbrauch (typisch)	45 W (Betrieb), 0,45 W (Standby)
Abmessungen (B x H x T)	727,48 x 479,18-609,18 x 269 mm
Gewicht (netto)	9,5 kg
Fußverstellung	Neigung -5°/+35°, Schwenk 360°, Höhe 130 mm
Hauptfunktionen	FreeSync Premium, HDR600, ACM, Over Drive, Ultra Low Latency
Wartung	Reinigen mit einem weichen Tuch und einer lösungsmittelfreien Lösung; keine Flüssigkeit aufsprühen
Sicherheit	Nicht Feuchtigkeit aussetzen, Gehäuse nicht öffnen, Lagerung zwischen -20 und 60°C
Reparierbarkeit	Nur durch autorisierten Techniker

Häufig gestellte Fragen - XV322UX ACER

Wie reinige ich den Monitorbildschirm?

Schalten Sie den Monitor aus und ziehen Sie den Netzstecker. Verwenden Sie ein weiches Tuch mit einer lösungsmittelfreien Reinigungslösung. Sprühen Sie niemals Flüssigkeit direkt auf den Bildschirm. Vermeiden Sie ammoniak- oder alkoholhaltige Produkte.

Was ist die maximale Bildwiederholfrequenz?

Die maximale Bildwiederholfrequenz beträgt 270 Hz am DisplayPort-Eingang mit aktivierter Over Clock-Funktion. Über HDMI werden 144 Hz erreicht.

Kann ich den Monitor an einem VESA-Arm befestigen?

Ja, der Fuß ist abnehmbar. Der Monitor ist kompatibel mit VESA-Halterungen (nicht spezifiziert, aber Standard). Entfernen Sie den Fuß und befolgen Sie die Anweisungen der Halterung.

Wie stelle ich die Höhe des Monitors ein?

Der Monitor verfügt über eine Höhenverstellung von 0 bis 130 mm. Halten Sie den Monitor an der Basis und stellen Sie die Höhe vorsichtig ein.

Was ist FreeSync Premium?

FreeSync Premium ist eine Technologie, die die Bildwiederholfrequenz des Monitors mit der Grafikkarte synchronisiert, um Bildrisse zu vermeiden und ein flüssiges Erlebnis zu bieten. Sie ist kompatibel mit NVIDIA G-Sync- und AMD FreeSync Premium-Grafikkarten.

Wie aktiviere ich den HDR-Modus?

Der HDR-Modus wird über das Bildschirmmenü (OSD) aktiviert. Drücken Sie die Menütaste, navigieren Sie zur HDR-Option und wählen Sie den gewünschten Modus. Achtung: HDR kann in dunklen Bereichen einen Halo-Effekt verursachen.

Was tun, wenn der Bildschirm 'Kein Signal' anzeigt?

Überprüfen Sie, ob das HDMI- oder DisplayPort-Kabel richtig am Computer und Monitor angeschlossen ist. Stellen Sie sicher, dass der Computer eingeschaltet ist und die ausgewählte Eingangsquelle dem verwendeten Kabel entspricht. Verwenden Sie die Eingangstaste, um die Quelle zu wechseln.

Wie kann ich den Energieverbrauch reduzieren?

Verwenden Sie den Standby-Modus oder schalten Sie den Monitor mit dem Netzschalter aus. Aktivieren Sie die Energiesparfunktionen im OSD-Menü. Der jährliche Verbrauch beträgt 86 kWh bei 4-stündiger Nutzung pro Tag.

Kann ich externe Lautsprecher anschließen?

Der Monitor verfügt über integrierte Lautsprecher mit 2 x 2 W (optional). Für externe Lautsprecher verwenden Sie den Audioausgang des Computers oder einen HDMI/DP-Audioadapter, da der Monitor keinen dedizierten Audioausgang hat.

Wo kann ich die Bedienungsanleitung herunterladen?

Die Anleitung ist kostenlos als PDF auf der offiziellen Acer-Support-Website oder auf Seiten wie notice-facile.com verfügbar. Sie können auch per E-Mail eine Übersetzung anfordern.

BEDIENUNGSANLEITUNG XV322UX ACER

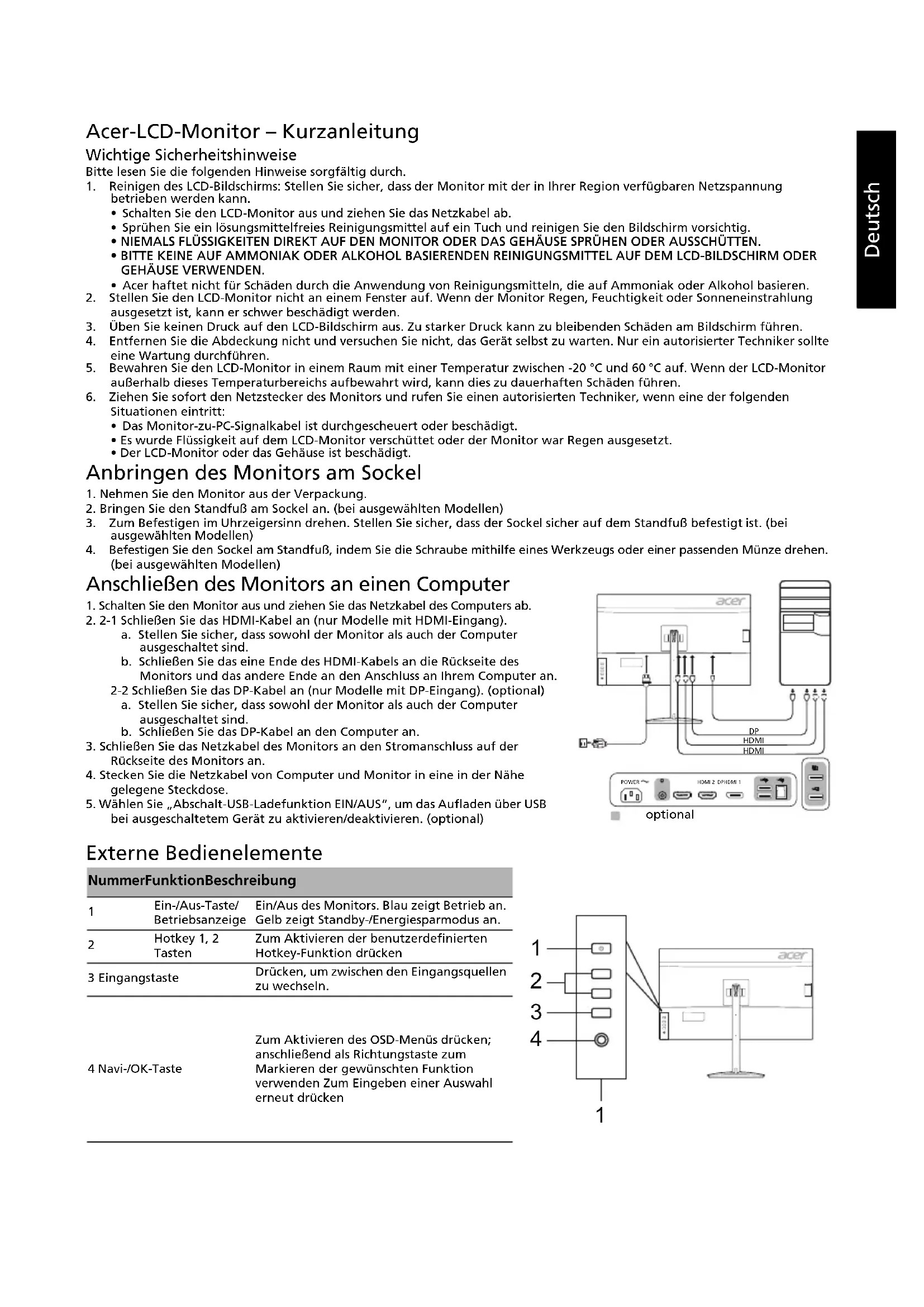

Acer-LCD-Monitor - Kurzanleitung

Wichtige Sicherheitshinweise

Bitte lesen Sie die folgenden Hinweise sorgfältig durch.

1. Reinigen des LCD-Bildschirms: Stellen Sie sicher, dass der Monitor mit der in Ihr Region verfügbarnetzpannung betriebenen werden kann.

2. Schalten Sie den LCD-Monitor aus undziehen Sie das Netzkabel ab.
   Sprufen Sie ein losungsmittelfreies Reinigungsmittel auf ein Tuch und reinigen Sie den Bildschirm vorsichtig.

3. NIEMALS FLUSSIGKEITEN DIREKT Auf DEN MONITOR ODER DAS GEHÄUSE SPRUHEN ODER AUSSCHUTTEN.
4. BITTE KEINE AUF AMMONIAK ODER ALKOHOL BASIERENDEN REINIGUNGSMITTEL AUF DEM LCD-BILDSCHIRM ODER GEHÄUSE VERWenden.

5. Acer haftet nicht für Schäden durch die Anwendung von Reinigungsmitteln, die auf Ammoniak oder Alkohol basieren.

6. Stellen Sie den LCD-Monitor nicht an einem Fenster auf. Wenn der Monitor Regen, Feuchtigkeit oder Sonneneinstrahlung ausgesetzt ist, kann er schwer beschädigt werden.

7. Üben Sie keinen Druck auf den LCD-Bildschirm aus. Zu starker Druck kann zu bleibenden Schäden am Bildschirm führen.
8. Entfernen Sie die Abdeckung nicht und versuchen Sie nicht, das Gerät selbst zu warten. Nur ein autorisierter Techniker sollte eine Wartung durchführten.
9. Bewahren Sie den LCD-Monitor in einem Raum mit einer Temperatur zwischen -20^ und 60^ auf. Wenn der LCD-Monitor außerhalb these Temperaturbereichs aufbewahrt wird, kann dies zu dauerhaften Schaden führen.

10. Ziehen Sie davon den Netzstecker des Monitors und rufen Sie einen autorisierten Techniker, wenn eine der folgenden Situationen eintritt:

11. Das Monitor-zu-PC-Signalkabel ist durchgesch.euert oder beschädigt.

12. Es wurde Flüssigkeit auf dem LCD-Monitor verschüttet oder der Monitor war Regen ausgesetzt.
13. Der LCD-Monitor oder das Gehäuse ist beschädigt.

Anbringen des Monitors am Sockel

1. Nehmen Sie den Monitor aus der Verpackung.
2. Bringen Sie den Standfuß am Sockel an. (bei ausgewählten Modellen)
3. Zum Befestigen im Uhrzeitigersinn drehen. Stellen Sie sicher, dass der Sockel sicher auf dem Standfuß befestigt ist. (bei ausgewählten Modellen)
4. Befestigen Sie den Sockel am Standfuß, indem Sie die Schraube mithilfe eines Werkzeugs oder einer passenden Münze drehen. (bei ausgewählten Modellen)

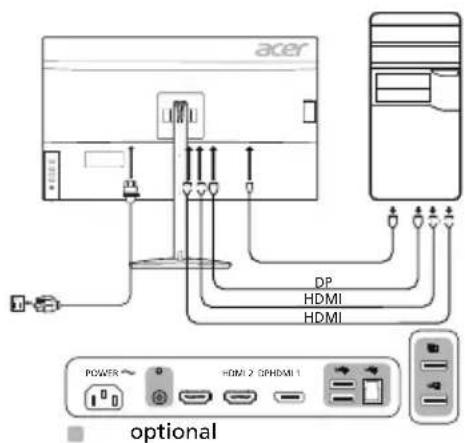

AnschlieBen des Monitors an einen Computer

1. Schalten Sie den Monitor aus undziehen Sie das Netzkabel des Computers ab.
2. 2-1 Schlieben Sie das HDMI-Kabel an (nur Modelle mit HDMI-Eingang).

a. Stellen Sie sicher, dass sowohl der Monitor als auch der Computer ausgeschaltet sind.
b. SchlieBen Sie das eine Ende des HDMI-Kabels an die Rückseite des Monitors und das andere Ende an den Anschluss an Ihrhem Computer an.

2-2 SchlieBen Sie das DP-Kabel an (nur Modelle mit DP-Eingang). (optional)

a. Stellen Sie sicher, dass sowohl der Monitor als auch der Computer ausgeschaltet sind.
b. Schlieben Sie das DP-Kabel an den Computer an.

1. Schlieben Sie das Netzkabel des Monitors an den Stromanschluss auf der Rückseite des Monitors an.
2. Stecken Sie die Netzkabel von Computer und Monitor in eine in der Nähe gelegene Steckdose.
3. Wahlen Sie „Abschalt-USB-Ladefunktion EIN/AUS", um das Aufladen über USB bei ausgeschalteten Gerät zu aktivieren/deaktivieren. (optional)

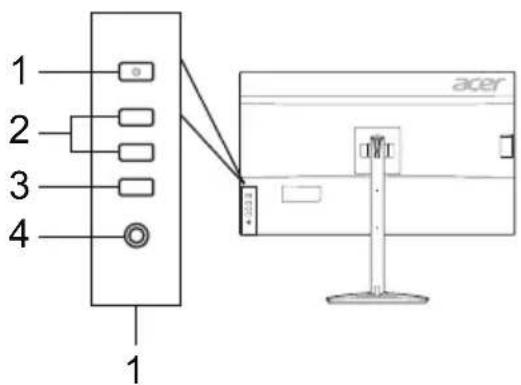

Externe Bedienelemente

Nummer Funktion Beschreibung
1	Ein-/Aus-Taste/Betriebsanzeige	Ein/Aus des Monitors. Blau zeigt Betrieb an.Gelb zeigt Standby-/Energiesparmodus an.
2	Hotkey 1, 2Tasten	Zum Aktivieren der benutzerdefiniertenHotkey-Funktion drücken
3	Eingangstaste	Drücken, um zwischen den Eingangsquellenzu wechseln.
4	Navi-/OK-Taste	Zum Aktivieren des OSD-Menüds drücken;anschließlich als Richtungstaste zumMarkieren der gewünschten Funktionverwenden Zum Eingeben einer Auswahlereneut drücken

Vorschriften und Sicherheitshinweise

FCC-Hinweis

Dieses Gerat wurd getestet und erfuitt die Grenzwerte fur ein digitales Gerat der Klasse B gemaB Teil 15 der FCC-Vorschriften.
These Grenzwerte sollen einen angemessenen Schutz gegen Interferenzen bei der Installation in einem Wohngebiet bieten. Dieses Gerat erzeugt, verwendet und gibt möglichereweise Funkfrequenzenergie ab und kann, wenn es nicht gemaB den Anweisungen installiert und verwendet wird, Störungen des Funkverkehrs verursachen.
Es gibt jedoch keine Garantie davon, dass bei einer bestimmten Installation keine Störungen auftreten. Wenn these Gerat
Storungen des Radio- oder Fernsehemempfangs verursacht, was sich durch Aus- und Einschalten des Gerats feststellen lasst, kann der Benutzer versuchen, die Störungen durch eine oder mehrere der folgenden Maßnahmen zu beseitigen:

Neuausrichtung oder Versetzen der Empfangsantenne
- Vergroßern des Abstands zwischen dem Gerät und dem Receiver
Anschlieben des Gerats an eine Steckdose eines anderen Stromkreises als den, an dem der Receiver angeschlossen ist
- Zu Rateziehen des Handlers oder eines erfahrenen Radio-/Fernsehtechnikers

CE-Konformitätserklarung

Acer Inc. erklart hiermit, dass dieser LCD-Monitor den grundlegenden Anforderungen und anderen relevanten Bestimmungen der EMV-Richtlinie 2014/30/EU, der Niederspannungsrichtlinie 2014/35/EU und der RoHS-Richtlinie 2011/65/EU sowie der Richtlinie 2009/125/EG zur Schaffung eines Rahmens für die Festlegung von Anforderungen an die umweltgerechte Gestaltung energieverbrauchsrelevanter Produkte entspricht.

Hinweis:

Heben Sie den Monitor nicht an der Unterseite an, um Schaden am Monitor zu vermeiden.

Hinweis: Abgeschirmte Kabel

Alle Verbindungen zu anderen Computing-Geräten müssen über abgeschirmte Kabel erfolgen, um die Einhaltung der EMV-Richtlinien sicherzustellen.

Hinweis: Peripheriegeräte

Nur Peripheriegeräte (Eingabe-/Ausgabegerate, Terminals, Drucker usw.), die die Grenzwerte der Klasse B erfüllen, dürfen an dieser Geät angeschlossen werden. Der Anschluss von Peripheriegeräten, die diese Grenzwerte nicht erfüllen, kann Störungen des Radio- und Fernsehempfangs hervorrufen.

Vorsicht

Änderungen oder Modifikationen, die nicht ausdrücklich durch den Hersteller genehmigt wurden, konnen dazu führen, dass die Betriebserlaubnis, die dem Benutzer von der Federal Communications Commission für diesen Produkt erteilt wurde, erlischt.

Betriebsbedingungen

Dieses Gerat entspricht Teil 15 der FCC-Vorschriften. Der Betrieb unterliegt folgenden zwei Bedingungen: (1) Dieses Gerat darf keine schädlichen Interferenzen verursachen und (2)这点 Gerat muss alle empfangenen Interferenzen annehmen, einschließlich Interferenzen, die zu einem unerwänschten Betrieb führen können.

Hinweis: Benutzer in Kanada

Dieses digitale Gerät der Klasse B entspricht der kanadischen Norm ICES-003.

Entsorgung von Elektrogeräten durch Benutzer in Privathaushalten in der EU

Dieses Symbol auf dem Produkt oder seiner Verpackung weist daraufhin, dass这点 Product nicht über den normalen Hausmull entsorgt werden har. Es liegt in Ihr Verantwortung, ihre Altgeräte zur Entsorgung an einer Rücknahmestelle für das Recycling und die Entsorgung von elektrischen und elektronischen Geräten abzugegeben. Die getrennte Sammlung und das Recycling von Altgeräten nach Ablauf der Lebensdauer tragen zur Erhaltung der natürlichen Ressourcen bei und garantieren eine Wiederverwertung, die die Gesundheit der Menschen und die Umwelt schon. Weitere Informationen dazu, wo sich Rücknahmestellen für ihre Altgeräte befinden, erhalten Sie bei ihrer Stadtverwaltung, den örtlichen Müllentsorgungsbetrieben oder im Geschäft, in dem Sie das Produkt erworben haben.

TECHNISCHE DATEN

LCD-Bildschirm	System TFT-LCD-Farbbildschirm
	Größe 32"W (81 cm)
	Pixelabstand 0,276 mm (H) x 0,276 mm (V)
	Helligkeit	Nativ: 400 cd/m2; HDR600 Modus: 600 cd/m2
	Kontrast 10000000:1	Max. (ACM)
	Einsebarer Winkel 178° (H) 178° (V) (CR = 10)
	Reaktionszeit 1 ms (G zu G) / 0,5 ms (G zu G, Min.)
	Bildschirmtyp In-Plane-Switching
	H-Frequency	HDMI: 31 - 222 kHz / DP: 31 - 395 kHz
	V-Frequency	HDMI: 56 - 144 Hz / DP: 56 - 270 Hz
Displayfarben		16,7 Millionen
Pixelfrequenz		HDMI: 595,5 MHz / DP: 1056,97 MHz
Maximale Auflösung		HDMI: 2560 x 1440 @ 144 Hz / DP: 2560 x 1440 @ 240 HzDP: 2560 x 1440 @ 270 Hz (mit Übertaktung EIN)
Plug & Play VESA DDCCI/DDC2B
Energieeffizienzklasse		C
*Jährlicher Energieverbrauch 86 (kWh) (für Modelle mit HDM-Eingang)
Stromverbrauch (bei 200 cd/m2)	Eingeschaltet 45 W (typisch)
	Ruhemodus 0,45 W (typisch)
	Ausgeschaltet 0,3 W (typisch)
Eingangsbuchse		HDMI (nur Modelle mit HDMI-Eingang) / DP (nur Modelle mit DP-Eingang)
Eingangsvideosignal		HDMI (nur Modelle mit HDMI-Eingang) (optional) / DP (nur Modelle mit DP-Eingang) (optional)
Lautsprecher 2 W x 2 (nur Modelle mit Audioeingang) (optional)
USB USB 3.0 x 4 (optional)
Maximale Bildschirmgroße		Horizontal: 708,4 mmVertical: 398,5 mm
Stromquelle		100-240 V, 50/60 Hz
Umgebungsbedingungen		Betriebstemperatur: 0 bis 40 °CLagertemperatur: -20 bis 60 °CLuftfeuchtigkeit bei Betrieb: 20 % bis 80 %
Abmessungen 727,48 (B) x 479,18 bis 609,18 (H) x 269 (T)		mm
Gewicht (netto)		9,5 kg (netto)
Datum zur Mechanik		Neigung: -5° bis +35° (nur am höchsten Punkt können 35 Grad Rückwärtseignigung des Höhenwinkels erzielt werden)Schwenken: 360°Höheneinstellung: 0 mm bis 130 mmDrehgelenk: NeinAbnehmbarer Standfuß: Ja
Externe Bedieneleme	Schalter/Tasten	Ein-/Aus-TasteHotkey 1Hotkey 2EingangMenü/Navi/OK
	Funktionen	HelligkeitZielpunktSprache
		KrontrastSprache
		Blues LichtOSD-DauerTransparenz
		Schwarzerst.ODS-Sperre
		HDR***Eingang
		SuperscharfAuto-Quelle
		GammaDP-Format
		Farbtemp.Schnelltastenzuweisung
		ModiBildformate
		FarbraumPip/PBP
		Grauskala-ModusDDC/CI
		6-Achs.-FarbtonHDMI-Schwarzp.Schnellstartmod.Ubertaktung#Abschalt-USB-Ladefunktion
		OverdriveDisplayinformationen
		FreeSync Premium**Alle Einst. rücksetzenBeenden
		Akt.-Freq.-Nr.
		Extrem geringe Latenz
Die genaue technische Ausstattung ist je nach Modell und/oder Region entsprechlich.

Handbucher und andere Dokumente für Ihr Acer-Produkt finden Sie auf der officiellen Acer-Support-Website.

*Der jährliche Energieverbrauch berechnet sich anhand des typischen Stromverbrauchs von 4 Stunden pro Tag, 365 Tage im Jahr.

**FreeSync Premium bietet eine artefaktfreie Leistung. Es ist sowohl mit Nvidia G-Sync als auch mit AMD FreeSync Premium

Technologien kompatibel, wenn es in Kombination mit ausgewählten Nvidia/AMD Grafikkarten verwendet wird.

***Wenn HDR aktiviert ist, kann es bei der lokalen Abdunkelung des gesamten Arrays zu einem Überstrahlen oder Halo-Effektkommen, da hellere Zonen die Bilder benachbarter dunkler Zonen beeinflussen.

Die Übertaktung kann zu Flimmern oder anderen Beeinträchtigungen führen, die möglicherweise auf die Gesamtkonfiguration des mit dem Display verbundenen Systems und eventuell auch auf die Bildschirmspezifikationen zurückzufahren sind.

Gegebenenfalls konnen Sie solche Effekte beheben oder reduzieren, indem Sie eine gingere Bildwiederholfrequency einstellen.

Guía de inizio=rápido del monitor LCD de Acer

Laes folgende instruktioner grundigt.

Nr. Element Descriere

Konformitätserklarung

Wir,

Acer Incorporated

(,x^ = 0 bis 9,a bis z,A bis Z oder Leerzeichen)

Wir, Acer Incorporated, erklaren hiermit in alleiniger Verantwortung, dass das oben beschriebene Produkt mit den relevanten Angleichungsrechtsvorschriften der Union entsprechend der nachstehenden Richtlinie übereinstimmt und folgende harmonisierte Standards und/oder anderen relevanten Standards angewandt wurden:

EMV-Richtlinie: 2014/30/EU

EN55032:2012/AC:2013 Class B

EN55024:2010

EN55032:2015/AC:2016 Class B

EN61000-3-3:2013

EN61000-3-2:2014 Class D

LVD-Richtlinie:2014/35/EU

EN60950-1:2006/A11:2009/A1:2010/A12:2011/A2:2013

RoHS-Richtlinie: 2011/65/EU

EN50581:2012

品 Okodesign-Richtlinie (ErP): 2009/125/EG

Verordnung (EG) Nr. 1275/2008; EN 50564:2011

Jahr, in dem mit der Anbringung der CE-Kennzeichnung begonnen wird: 2020.

EN61000-3-2:2014 Klasse D
