XV322UX - Monitor ACER - Gratis bruksanvisning och manual

Produkttyp	LCD-monitor 32"
Märke och modell	Acer XV322UX
Skärmstorlek	32 tum (81 cm)
Paneltyp	IPS TFT-LCD
Maximal upplösning	2560 x 1440 (WQHD)
Uppdateringsfrekvens	Upp till 270 Hz (DP med Over Clock)
Svarstid	1 ms (grå till grå) / 0,5 ms (min.)
Ljusstyrka	400 cd/m² (native), 600 cd/m² (HDR)
Kontrast	100 000 000:1 (ACM)
Betraktningsvinkel	178° horisontell / 178° vertikal
Anslutningar	HDMI, DisplayPort
Inbyggda högtalare	2 x 2 W (tillval)
USB	4 x USB 3.0 (tillval)
Strömförsörjning	100-240 V, 50/60 Hz
Strömförbrukning (typisk)	45 W (drift), 0,45 W (standby)
Mått (B x H x D)	727,48 x 479,18-609,18 x 269 mm
Vikt (netto)	9,5 kg
Fotjusteringar	Lutning -5°/+35°, rotation 360°, höjd 130 mm
Huvudfunktioner	FreeSync Premium, HDR600, ACM, Over Drive, Ultra Low Latency
Underhåll	Rengör med en mjuk trasa och en lösningsmedelsfri lösning; spraya inte vätska
Säkerhet	Utsätt inte för fukt, öppna inte höljet, förvara mellan -20 och 60°C
Reparationsmöjlighet	Endast av auktoriserad tekniker

Vanliga frågor - XV322UX ACER

Hur rengör jag monitorskärmen?

Stäng av monitorn och koppla ur den. Använd en mjuk trasa med en lösningsmedelsfri rengöringslösning. Spraya aldrig vätska direkt på skärmen. Undvik produkter med ammoniak eller alkohol.

Vilken är den maximala uppdateringsfrekvensen?

Den maximala uppdateringsfrekvensen är 270 Hz på DisplayPort-ingången med Over Clock aktiverad. På HDMI når den 144 Hz.

Kan jag montera monitorn på en VESA-arm?

Ja, foten är avtagbar. Monitorn är kompatibel med VESA-fästen (ej specificerad, men standard). Ta bort foten och följ fästets instruktioner.

Hur justerar jag monitorns höjd?

Monitorn har en höjdjustering på 0 till 130 mm. Håll monitorn i basen och justera höjden försiktigt.

Vad är FreeSync Premium?

FreeSync Premium är en teknik som synkroniserar monitorns uppdateringsfrekvens med grafikkortet för att eliminera bildrivning och ge en jämn upplevelse. Den är kompatibel med NVIDIA G-Sync och AMD FreeSync Premium-kort.

Hur aktiverar jag HDR-läge?

HDR-läget aktiveras via skärmmenyn (OSD). Tryck på Meny-knappen, navigera till HDR-alternativet och välj önskat läge. Observera att HDR kan orsaka en halo-effekt på mörka områden.

Vad gör jag om skärmen visar 'Ingen signal'?

Kontrollera att HDMI- eller DisplayPort-kabeln är korrekt ansluten till datorn och monitorn. Se till att datorn är påslagen och att den valda ingångskällan matchar den använda kabeln. Använd ingångsknappen för att byta källa.

Hur minskar jag energiförbrukningen?

Använd standby-läge eller stäng av monitorn med strömknappen. Aktivera energisparfunktioner i OSD-menyn. Den årliga förbrukningen är 86 kWh vid 4 timmars användning per dag.

Kan jag ansluta externa högtalare?

Monitorn har inbyggda högtalare på 2 x 2 W (tillval). För externa högtalare, använd datorns ljudutgång eller en HDMI/DP-ljudadapter eftersom monitorn inte har en dedikerad ljudutgång.

Var kan jag ladda ner användarmanualen?

Manualen finns gratis i PDF-format på Acers officiella supportwebbplats eller på sidor som notice-facile.com. Du kan även begära en översättning via e-post.

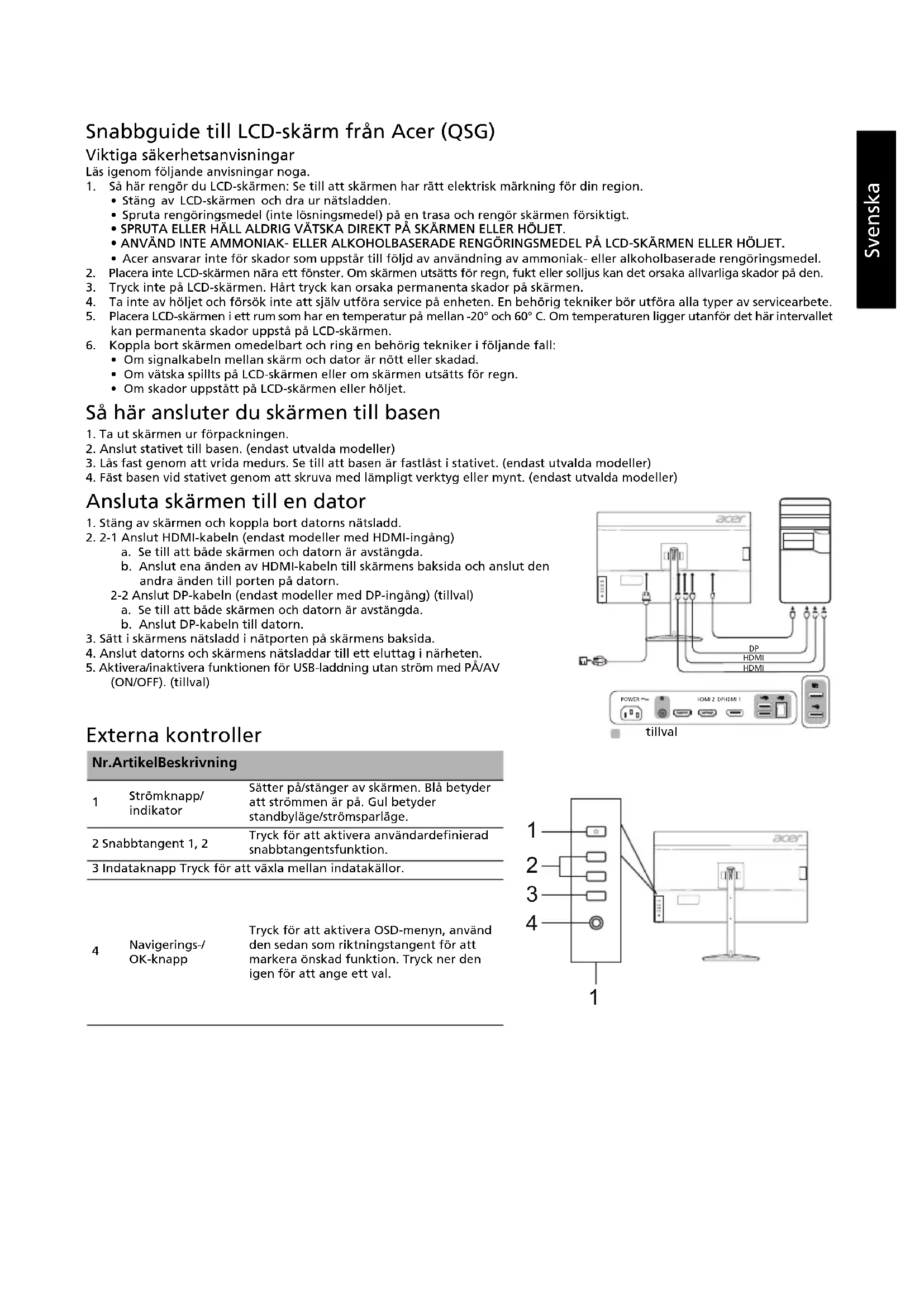

BRUKSANVISNING XV322UX ACER

1. Så här rengör du LCD-skärmen: Se till att skärmen har rätt elektrisk märkning för din region.
2. Stäng av LCD-skärmen och dra ur nätsladden.
3. Spruta rengöringsmedel (inte lösningsmedel) på en trasa och rengör skärmen försiktigt.
4. SPRUTA ELLER HÅLL ALDRIG VÄTSKA DIREKT PÅ SKÄRMEN ELLER HÖLJET. ANVÄND INTE AMMONIAK- ELLER ALKOHOLBASERADE RENGÖRINGSMEDEL PÅ LCD-SKÄRMEN ELLER HÖLJET.
5. Acer ansvarar inte för skador som uppstår till följd av användning av ammoniak- eller alkoholbaserade rengöringsmedel.
6. Placera inte LCD-skärmen nära ett fönster. Om skärmen utsätts för regn, fukt eller solljus kan det orsaka allvarliga skador på den.
7. Tryck inte på LCD-skärmen. Hårt tryck kan orsaka permanenta skador på skärmen.
8. Ta inte av höljet och försök inte att själv utföra service på enheten. En behörig tekniker bör utföra alla typer av servicearbete.
9. Placera LCD-skärmen i ett rum som har en temperatur på mellan -20° och 60°C. Om temperaturen ligger utanför det här intervallet kan permanenta skador uppstå på LCD-skärmen.
10. Koppla bort skärmen omedelbart och ring en behörig tekniker i följande fall:
11. Om signalkabeln mellan skärm och dator är nött eller skadad.
12. Om vätska spillts på LCD-skärmen eller om skärmen utsatts för regn.
13. Om skador uppstått på LCD-skärmen eller höljet.

Så här ansluter du skärmen till basen

1. Ta ut skärmen ur förpackningen.
2. Anslut stativet till basen. (endast utvalda modeller)
3. Lås fast genom att vrida medurs. Se till att basen är fastlåst i stativet. (endast utvalda modeller)
4. Fäst basen vid stativet genom att skruva med lämpligt verktyg eller mynt. (endast utvalda modeller)

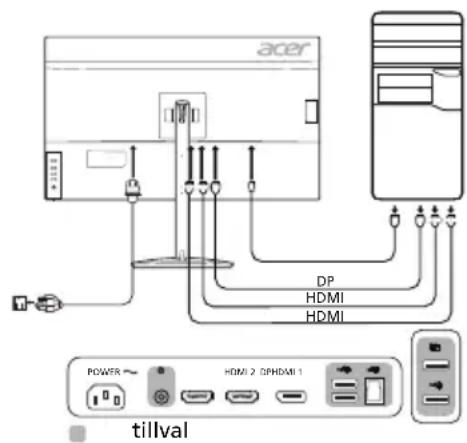

Ansluta skärmen till en dator

1. Stäng av skärmen och koppla bort datorns nätsladd.
2. 2-1 Anslut HDMI-kabeln (endast modeller med HDMI-ingång)

a. Se till att både skärmen och datorn är avstängda. b. Anslut ena änden av HDMI-kabeln till skärmens baksida och anslut den andra änden till porten på datorn.

2-2 Anslut DP-kabeln (endast modeller med DP-ingång) (tillval)

a. Se till att både skärmen och datorn är avstängda. b. Anslut DP-kabeln till datorn.

1. Sätt i skärmens nätsladd i nätporten på skärmens baksida.
2. Anslut datorns och skärmens nätsladdar till ett eluttag i närheten.
3. Aktivera/inaktivera funktionen för USB-laddning utan ström med P/AV (ON/OFF). (tillval)

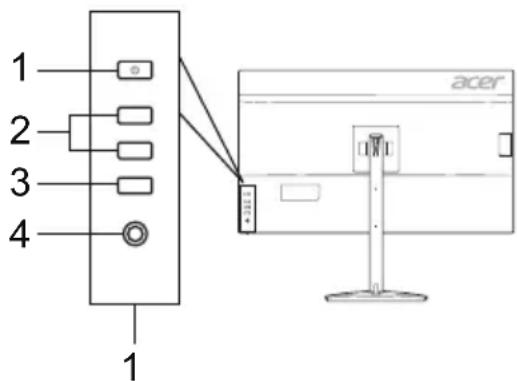

Externa kontroller

Nr. Article Beskrivning
1	Strömknapp/indikator	Sätter på/stänger av skärmen. Blå betyder att strömmen är på. Gul betyder standbyläge/stromsparläge.
2	Snabbtangent 1, 2	Tryck für att aktivera användardefinierad snabbtangentsfunktion.
3	Indataktion Tryck für att växla mellan indatakällor.

4

Navigerings-/ OK-knapp

Tryck für att aktivera OSD-menyn, använd den sedan som rikkningstangent für att markera önskad Funktion. Tryck ner den igen für att ange ett val.

Föreskrifter och säkerhetsanmärkningar

FCC-meddelande

Denna utrustning har testats och befunnits uppfylla gränsvärdena för en digital klass B-enhet enligt avsnitt 15 av FCC:s föreskrifter. Dessa gränsvärden är utformade för att ge ett rimligt skydd mot skadliga störningar vid installation i bostäder. Denna utrustning alstrar, använder och kan utstråla radiofrekvensenergi och kan därför orsaka skadliga störningar på radiokommunikation om den inte installeras och används i enlighet med instruktionerna.

Det går dock inte att ge några garantier för att störningar inte kommer att uppstå i en viss installation. Om utrustningen orsakar skadliga störningar på radio- eller TV-mottagning, vilket kan upptäckas när utrustningen startas och stängs av, uppmanas användaren att försöka korrigera störningen genom en eller flera av följande åtgärder:

Rikta om eller placera om mottagarantennen. - Öka avståndet mellan enheten och mottagaren. Anslut enheten till ett uttag på en annan krets än den som mottagaren är ansluten till. - Kontakta återförsäljaren eller en erfaren radio/TV-tekniker för hjälp.

CE-försäkran om överensstämmelse

Acer Inc. intygar härmed att denna LCD-skärm uppfyller erforderliga krav och andra relevanta villkor i EMC-direktivet 2014/30/EU, lågspänningsdirektivet 2014/35/EU och RoHS-direktivet 2011/65/EU och direktiv 2009/125/EG om upprättandet av en ram för att fastställa krav på ekodesign för energirelaterade produkter.

Observera:

För att förhindra skador på bildskärmen bör du inte lyfta bildskärmen i basen.

Observera: Skärmade kablar

Alla anslutningar till andra datorenheter måste ske med skärmade kablar för att EMC-föreskrifterna ska uppfyllas.

Observera: Kringutrustning

Endast kringutrustning (ingångs-/utgångsenheter, terminaler, skrivare osv.) som har certifierats för efterlevnad av klass B-värdena får anslutas till den här utrustningen. Användning tillsammans med icke-certifierad kringutrustning leder sannolikt till störningar av radio- och tv-mottagningen.

Varning

Ändringar eller modifieringar som inte uttryckligen godkänts av tillverkaren kan annullera användarens befogenhet, som medges av FCC (Federal Communications Commission), att använda den här produkten.

Användningsvillkor

Den här enheten uppfyller kraven i avsnitt 15 av FCC:s föreskrifter. Användningen lyder under följande två villkor: (1) den här enheten får inte orsaka skadlig störning, och (2) den här enheten måste tåla eventuella störningar som tas emot, inklusive störningar som kan orsaka oönskad funktionalitet.

Observera: Användare i Kanada

Den här digitala klass B-enheten uppfyller kraven i kanadensiska ICES-003.

Den här symbolen på produkten eller dess förpackning anger att det inte är tillåtet att slänga den här produkten tillsammans med hushållsavfall. I stället är det ditt ansvar att kassera uttjänad utrustning genom att överlämna det till en återvinningscentral för elektriskt och elektroniskt avfall. Genom separat insamling och återvinning av din uttjänade utrustning vid kassering bidrar du till att bevara naturens resurser och se till att utrustningen återvinns på ett sätt som värnar om människans hälsa och miljön. Om du vill ha mer information om var du kan lämna din uttjänade utrustning till återvinning kan du kontakta kommunen, ditt avfallshanteringsföretag eller affären där du köpte produkten.

SPECIFIKATION

LCD-skärm	Teknik TFT LCD-färgskärn
	Storlek 32"W (81 cm)
	Pixelavständ 0,276 mm (H) × 0,276 mm (V)
	Ljusstyrika	Inbyggt: 400 cd/m2; HDR600-lage: 600 cd/m2
	Krontrast 100 000 000:1 Max (ACM)
	Betraktningsvinkel 178° (H) 178° (V) (CR=10)
	Responstid 1 ms (G till G) / 0,5 ms (G till G, min.)
	Paneltyp In-Plane Switching
	H-frekvens HDMI: 31 - 222 kHz / DP: 31 - 395 kHz
	V-frekvens HDMI: 56 - 44 Hz / DP: 56 - 270 Hz
Skärmfärger 16,7 miljoner
Pixelfrekvens HDMI: 595,5 MHz / DP: 1056,97 MHz
Högsta upplösning		HDMI: 2560 x 1440 vid 144 Hz / DP: 2560 x 1440 vid 240 HzDP: 2560 x 1440 vid 270 Hz (med Överklockning Pà)
Plug & Play VESA DDCCI/DDC2B
Energieeffektivitetklass C
*Ärlig energiförbrukning		86 (kWh) (för modeller med HDMI-ingäng)
Energiförbrukning(vid 200 cd/m2)	På-läge	45 W (typiskt)
	Vilolåge	0,45 W (typiskt)
	Av-läge	0,3 W (typiskt)
Ingångskontakt		HDMI (endast modeller med HDMI-ingäng) / DP (endast modeller med DP-ingäng)
Videosignsingång		HDMI (endast modeller med HDMI-ingäng) (tilval) / DP (endast modeller med DP-ingäng) (tilval)
Högtalare		2 W × 2 (endast modeller med ljudingäng) (tilval)
USB		USB 3.0 x 4 (tilval)
Största skärnstorlek		Horisontellit: 708,4 mmVertical: 398,5 mm
Strömköllä		100-240 V, 50/60 Hz
Miljöfaktorer		Temperatur vid drift: 0° till 40°Ctemperatur vid förvaring: -20° till 60° CFuktighet vid drift: 20 % till 80 %
Mätt		727,48 (B) x 479,18 ~ 609,18 (H) x 269 (D) mm
Vikt (netto)		9,5 kg (netto)
Mekaniska speificiationer		Lutting: -5° till +35° (endast vid elevationsvinkelns högsta punkt kan en bakätlutning på35 grader upppås)Vridning: 360°Höjdistering: 0 mm till 130 mmPivotering: NejAvtagbart fotstativ: Ja
External konntroller	Reglage/knappar	StrömknappSnabbtangent 1Snabbtangent 2Indaten Meny/Navigerings/OK
	Funktioner	LjusstykaKontrastBlätt ljesForstårk svartACMHDR***SuperskärpaGammaFäretematürLagenFäregrund Gräskalelage6-axlad färegon6-axlad färegnättnadVolymLjud avÖvervälexFreeSync Premium**UpdatieringsfrekvensnrUltraläg latens
Specifikationerna varierar after modell och/eller region.

På Acers officiella supportwebbplats hittar du handböcker och andra dokument för din Acer-produkt. Den årliga energiförbrukningen beräknas utifrån en typisk strömförbrukning i 4 timmar per dag, 365 dagar per år. FreeSync Premium levererar störningsfri prestanda. Det är kompatibelt med teknologierna Nvidia G-Sync och AMD FreeSync Premium när det används tillsammans med utvalda grafikkort från Nvidia och AMD. **Med HDR aktiverat kan lokal ljusdämpning av helpanel ge upphov till en ljusgårds- eller haloeffekt på grund av att ljusare områden påverkar bilden i närliggande mörka områden.

Överklockning kan leda till flimmer eller andra negativa effekter som kan uppstå på grund av systemkonfigurationen som är ansluten till bildskärmen, och eventuellt också bildskärmens panelspecifikationer. Det kan gå att lösa eller reducera sådana effekter genom att ställa in en lägre uppdateringsfrekvens.
