XV322UX - Monitor ACER - Bezplatný návod k obsluze

Typ produktu	LCD monitor 32"
Značka a model	Acer XV322UX
Velikost obrazovky	32 palců (81 cm)
Typ panelu	IPS TFT-LCD
Maximální rozlišení	2560 x 1440 (WQHD)
Obnovovací frekvence	Až 270 Hz (DP s Over Clock)
Doba odezvy	1 ms (šedá-šedá) / 0,5 ms (min.)
Jas	400 cd/m² (nativní), 600 cd/m² (HDR)
Kontrast	100 000 000:1 (ACM)
Pozorovací úhel	178° horizontální / 178° vertikální
Konektivita	HDMI, DisplayPort
Vestavěné reproduktory	2 x 2 W (volitelné)
USB	4 x USB 3.0 (volitelné)
Napájení	100-240 V, 50/60 Hz
Spotřeba energie (typická)	45 W (zapnuto), 0,45 W (pohotovostní režim)
Rozměry (Š x V x H)	727,48 x 479,18-609,18 x 269 mm
Hmotnost (netto)	9,5 kg
Nastavení stojanu	Naklonění -5°/+35°, otočení 360°, výška 130 mm
Hlavní funkce	FreeSync Premium, HDR600, ACM, Over Drive, Ultra Low Latency
Údržba	Čistěte měkkým hadříkem a roztokem bez rozpouštědel; nestříkejte tekutinu
Bezpečnost	Nevystavujte vlhkosti, neotvírejte kryt, skladujte mezi -20 a 60 °C
Opravitelnost	Pouze autorizovaným technikem

Často kladené otázky - XV322UX ACER

Jak vyčistit obrazovku monitoru?

Vypněte monitor a odpojte jej. Použijte měkký hadřík s čisticím roztokem bez rozpouštědel. Nikdy nestříkejte tekutinu přímo na obrazovku. Vyhněte se výrobkům na bázi čpavku nebo alkoholu.

Jaká je maximální obnovovací frekvence?

Maximální obnovovací frekvence je 270 Hz na vstupu DisplayPort s aktivovanou funkcí Over Clock. Na HDMI dosahuje 144 Hz.

Mohu monitor upevnit na rameno VESA?

Ano, stojan je odnímatelný. Monitor je kompatibilní s držáky VESA (nespecifikováno, ale standardní). Sejměte stojan a postupujte podle pokynů držáku.

Jak nastavit výšku monitoru?

Monitor má nastavení výšky od 0 do 130 mm. Stačí držet monitor za základnu a plynule upravit výšku.

Co je FreeSync Premium?

FreeSync Premium je technologie, která synchronizuje obnovovací frekvenci monitoru s grafickou kartou, aby eliminovala trhání obrazu a poskytla plynulý zážitek. Je kompatibilní s kartami NVIDIA G-Sync a AMD FreeSync Premium.

Jak aktivovat režim HDR?

Režim HDR se aktivuje pomocí obrazového menu (OSD). Stiskněte tlačítko Menu, přejděte na možnost HDR a vyberte požadovaný režim. Pozor, HDR může způsobit haló efekt na tmavých místech.

Co dělat, když se na obrazovce zobrazí 'Žádný signál'?

Zkontrolujte, zda je kabel HDMI nebo DisplayPort správně zapojen do počítače a monitoru. Ujistěte se, že je počítač zapnutý a že vybraný zdroj vstupu odpovídá použitému kabelu. Pomocí tlačítka vstupu změňte zdroj.

Jak snížit spotřebu energie?

Použijte pohotovostní režim nebo vypněte monitor tlačítkem napájení. Aktivujte funkce úspory energie v menu OSD. Roční spotřeba je 86 kWh při používání 4 hodiny denně.

Mohu připojit externí reproduktory?

Monitor má vestavěné reproduktory 2 x 2 W (volitelné). Pro externí reproduktory použijte audio výstup počítače nebo HDMI/DP audio adaptér, protože monitor nemá samostatný audio výstup.

Kde stáhnout uživatelskou příručku?

Manuál je k dispozici zdarma ve formátu PDF na oficiálním webu podpory Acer nebo na stránkách jako notice-facile.com. Můžete také požádat o překlad e-mailem.

NÁVOD K OBSLUZE XV322UX ACER

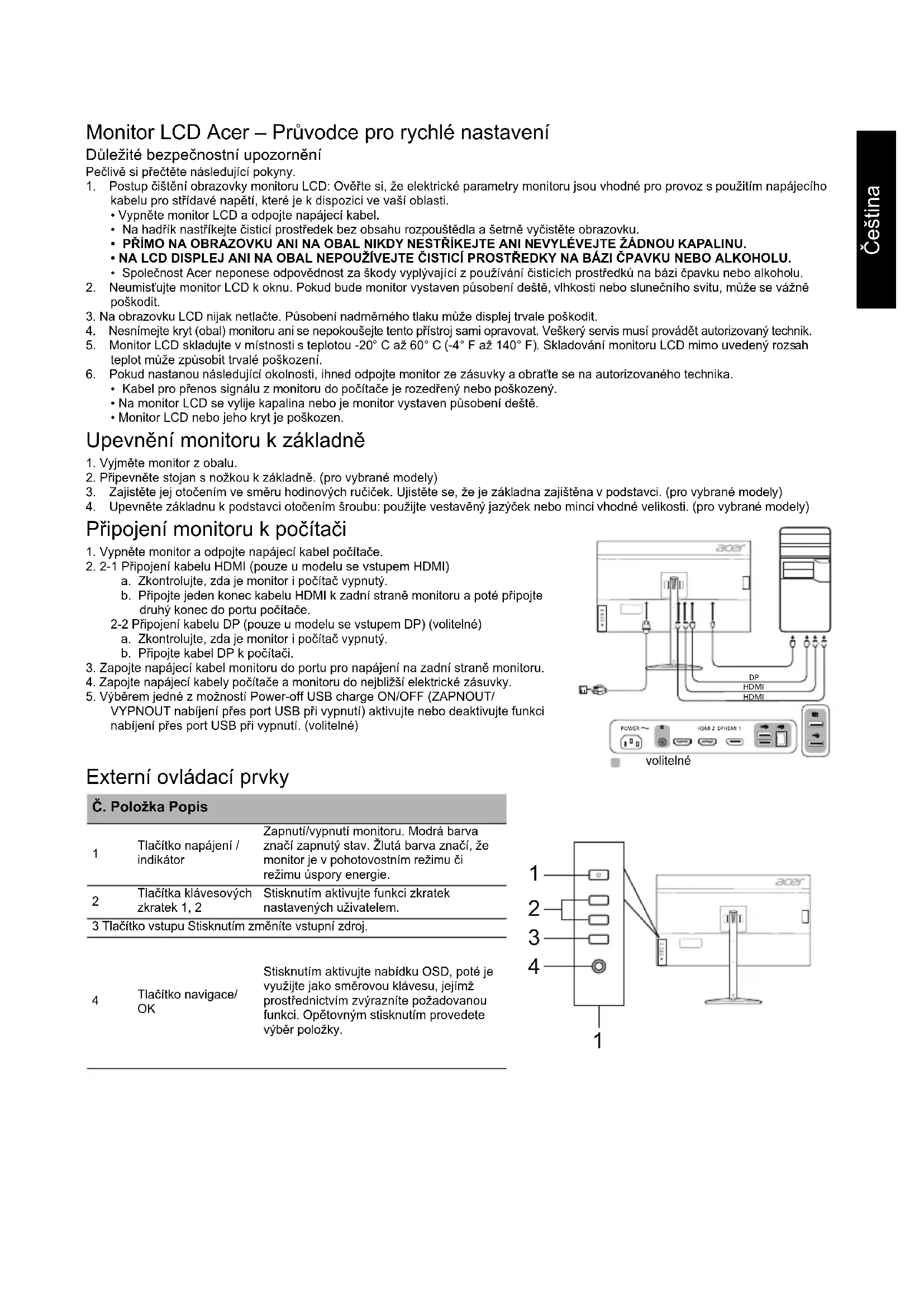

Monitor LCD Acer - Průvodce pro rychlé nastavení

Důležité bezpečnostní upozornění

Pečlivě si přečtěte následující pokyny.

1. Postup čištění obrazovky monitoru LCD: Ověřte si, že elektrické parametry monitoru jsou vhodné pro provoz s použitím napájecího kabelu pro střídavé napětí, které je k dispozici ve vaší oblasti.
2. Vypněte monitor LCD a odpojte napájecí kabel.
3. Na hadřík nastříkejte čisticí prostředek bez obsahu rozpouštědla a šetrně vyčistěte obrazovku.
4. PŘÍMO NA OBRAZOVKU ANI NA OBAL NIKDY NESTŘÍKEJTE ANI NEVYLÉVEJTE ŽÁDNOU KAPALINU.
5. NA LCD DISPLEJ ANI NA OBAL NEPOUŽÍVEJTE ČISTICÍ PROSTŘEDKY NA BÁZI ČPAVKU NEBO ALKOHOLU.
6. Společnost Acer nenese odpovědnost za škody vyplývající z používání čisticího prostředku na bázi čpavku nebo alkoholu.
7. Neumisťujte monitor LCD k oknu. Pokud bude monitor vystaven působení deště, vlhkosti nebo slunečního svitu, může se vážně poškodit.
8. Na obrazovku LCD nijak netlačte. Působení nadměrného tlaku může displej trvale poškodit.
9. Nesnímejte kryt (obal) monitoru ani se nepokoušejte tento přístroj sami opravovat. Veškerý servis musí provádět autorizovaný technik.
10. Monitor LCD skladujte v místnosti s teplotou -20 °C až 60 °C (-4 °F až 140 °F). Skladování monitoru LCD mimo uvedený rozsah teplot může způsobit trvalé poškození.
11. Pokud nastanou následující okolnosti, ihned odpojte monitor ze zásuvky a obraťte se na autorizovaného technika.

Kabel pro přenos signálu z monitoru do počítače je rozedřený nebo poškozený. - Na monitor LCD se vylije kapalina nebo je monitor vystaven působení deště. - Monitor LCD nebo jeho kryt je poškozen.

Upevnění monitoru k základně

1. Vyjměte monitor z obalu.
2. Připevněte stojan s nožkou k základně. (pro vybrané modely)
3. Zajistěte je otočením ve směru hodinových ručiček. Ujistěte se, že je základna zajištěna v podstavci. (pro vybrané modely)
4. Upevněte základnu k podstavci otočením šroubu: použijte vestavěný jazýček nebo minci vhodné velikosti. (pro vybrané modely)

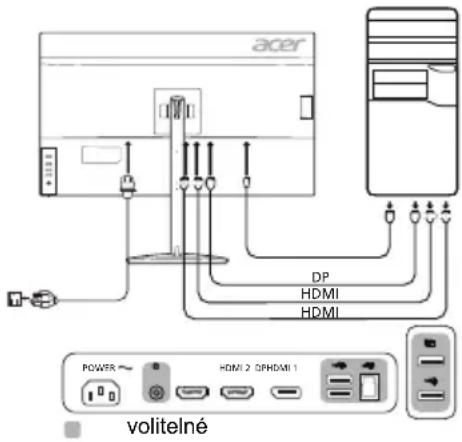

1. Vypněte monitor a odpojte napájecí kabel počítače.
2. 2-1 Připojení kabelu HDMI (pouze u modelu se vstupem HDMI)

a. Zkontrolujte, zda je monitor i počítač vypnutý. b. Připojte jeden konec kabelu HDMI k zadní straně monitoru a poté připojte druhý konec do portu počítače.

2-2 Připojení kabelu DP (pouze u modelu se vstupem DP) (volitelné)

a. Zkontrolujte, zda je monitor i počítač vypnutý. b. Připojte kabel DP k počítači.

1. Zapojte napájecí kabel monitoru do portu pro napájení na zadní straně monitoru.
2. Zapojte napájecí kabely počítače a monitoru do nejbližší elektrické zásuvky.
3. Vyberte jednu z možností Power-off USB charge ON/OFF (ZAPNOUT/VYPNOUT nabíjení přes port USB při vypnutí) a aktivujte nebo deaktivujte funkci nabíjení přes port USB při vypnutí. (volitelné)

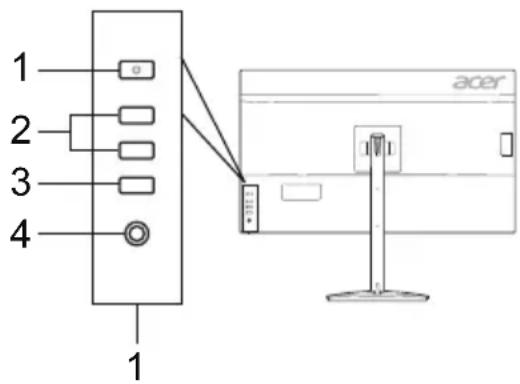

Externí ovládací prvky

C. Položka Popis

1	Tlačitko napájení / indikátor	Zapnutí/vypnutí monitoru. Modrá barva značí zapnutý stav. Žlute barva značí, ze monitor je v pohotovostním režimu Č režimu ćspory energie.
2	Tlačitka klávesovych zkratek 1, 2	Stisknutím aktivujte funkci zkratek nastavených uživatelem.
3	Tlačitko vtupu Stisknutím změnité vtupni zdroj.
4	Tlačitko navigace/ OK	Stisknutím aktivujte nabidku OSD, poté je vyuzijte jako směrovou klávesu, jejímž prostřednictvím zvyraznítce požadovanou funkci. Opětovnám stisknutím provedete výběr položky.

Předpisy a bezpečnostní upozornění

Upozornění FCC (Federálního výboru pro telekomunikace)

Toto zařízení bylo testováno a splňuje limity pro třídu B digitálních zařízení, podle oddílu 15 Pravidel FCC. Tyto limity zabezpečují odpovídající ochranu proti škodlivému rušení při instalaci v domácnosti. Toto zařízení generuje, používá a může vyzařovat vysokofrekvenční energii, a pokud není instalováno a používáno v souladu s instrukcemi, může způsobit škodlivé rušení rádiové komunikace.

Nelze však zaručit, že se rušení v určité instalaci neobjeví. Jestliže toto zařízení způsobí škodlivé rušení rádiového nebo televizního příjmu, které lze zjistit vypnutím nebo zapnutím zařízení, je uživatel vyzván, aby se pokusil rušení potlačit jedním z následujících opatření:

• Přesměrujte nebo přemístěte přijímací anténu. Zvětšete odstup mezi zařízením a přijímačem.
• Připojte zařízení k jinému výstupu okruhu, než ke kterému je nyní připojen.
• Poradte se s distributorem nebo zkušeným technikem specializovaným na obor rádio a televizory.

Prohlášení o shodě CE

Společnost Acer Inc. tímto prohlašuje, že tento monitor LCD je v souladu se základními požadavky a dalšími platnými ustanoveními směrnice EMC 2014/30/EU, 2014/35/EU (směrnice týkající se nízkého napětí), směrnice RoHS 2011/65/EU a směrnice 2009/125/EC, týkající se rámce pro stanovení požadavků na ekologickou konstrukci pro produkty využívající energii.

Upozornění:

Nezvedejte monitor za základnu, aby nedošlo k poškození monitoru.

Upozornění: Stíněné kabely

Veškerá připojení k jinému zařízení výpočetní techniky je nutno provádět s využitím stíněných kabelů, aby byla zajištěna shoda s předpisy pro elektromagnetickou kompatibilitu (EMC).

Upozornění: Periferní zařízení

K tomuto zařízení smějí být připojena pouze periferní zařízení (zařízení pro vstup a výstup signálu, terminály, tiskárny apod.) certifikovaná ohledně shody s limity pro třídu B. Provoz necertifikovaných periferií pravděpodobně způsobí rušení příjmu rádia a televize.

Varování

Změny nebo úpravy, které nejsou výslovně schváleny výrobcem, by mohly anulovat oprávnění uživatele používat tento produkt (oprávnění garantuje Federální výbor pro telekomunikace).

Provozní podmínky

Toto zařízení vyhovuje požadavkům FCC, oddíl 15. Provoz podléhá těmto dvěma podmínkám: (1) toto zařízení nesmí být zdrojem škodlivého rušení a (2) toto zařízení musí akceptovat jakékoli přijímané rušení, včetně rušení, které může být příčinou nežádoucího provozu.

Upozornění: Uživatelé v Kanadě

Tento digitální přístroj třídy B vyhovuje kanadskému standardu ICES-003.

Tento symbol na produktu nebo jeho obalu znamená, že produkt nesmí být likvidován s běžným domácím odpadem. Namísto toho přejímáte odpovědnost za likvidaci zařízení tak, že je odevzdáte na určeném sběrném místě pro recyklaci vyřazených elektrických a elektronických zařízení. Třídění a recyklace vyřazených zařízení přispívá k ochraně přírodních zdrojů a zajistí recyklaci zařízení způsobem, jenž ochrání zdraví osob i životního prostředí. Další informace o tom, kde můžete své vyřazené zařízení předat k recyklaci, vám poskytne místní obecní úřad, komunální služby nebo obchod, kde jste produkt zakoupili.

TECHNICKÉ ÚDAJE

Panel LCD	Provozní systém Barevný LCD TFT
	Veilkost 32"W (81 cm)
	Rozteč pixelú	0,276 mm (horizontal) × 0,276 mm (vertical)
	Jas	Nativní: 400 cd/m2; režim HDR600: 600 cd/m2
	Kontrast Max. 100 000	000:1 (ACM)
	Uhel slelování 178° (horizontal) 178° (vertical) (CR=10)
	Doba odezvy 1 ms (GTG) / 0,5 ms (GTG, min.)
	Typ panelu Přepínánu v ploše (In-Plane Switching neboli IPS)
	Horizontálni frevence	HDMI: 31 - 222 kHz / DP: 31 - 395 kHz
	Vertikálni frevence	HDMI: 56 - 144 Hz / DP: 56 - 270 Hz
Barva zobrazeni		16,7 Millionú
Frekvence bodù		HDMI: 595,5 MHz / DP: 1056,97 MHz
Maximálni rožišeni		HDMI: 2560 x 1440 prnì 144 Hz / DP: 2560 x 1440 prnì 240 HzDP: 2560 x 1440 prnì 270 Hz (když je funkce Přetaktováni Zap.)
Funkce Plug & Play VESA DDCCI/DDC2B
Třida energetické efektivity C
*Ročni spotfěba energia 86 (kWh) (pro model se vsupem HDMI)
Spotfěba energia (prj jasu 200 nitù)	Režim Zapnuto 45 W (typicky)
	Režim spänku 0,45 W (typicky)
	Režim Vypnuto 0,3 W (typicky)
Konektor vystupu		HDMI (pouze model se vystupem HDMI) / DP (pouze model se vystupem DP)
Vstupní videosignál		HDMI (pouze model se vystupem HDMI) (volitelné) / DP (pouze model se vystupem DP) (volitelné)
Reprodukty		2 W x 2 (pouze model s audio vystupem) (volitelné)
USB		USB 3.0 x 4 (volitelné)
Maximálni velikost obrazovky		Horizontal: 708,4 mmVertical: 398,5 mm
Zdroj napajeni		100-240 V, 50/60 Hz
Podminky okolniho prostředí		Provozní teplata: 0 °C až 40 °CSkladovací teplata -20 °C až 60 °CProvozní vlhkest: 20 % až 80 %
Rozměry		727,48 (S) x 479,18 - 609,18 (V) x 269 (H) mm
Hmotnost (cistá)		9,5 kg (cistá)
Technické udaje mechanismu		Nakloněni: -5° až +35° (pro uhel zdvihu lze dosáhnout záklonu 35 stupnú pouze v nejvyším bodé)Otáčení: 360°Nastavení výšky: 0 mm až 130 mmOtočeni: NeOdnimatelný stojan: Ano
Externí ovládací prkvy	Spínače a tlačíka	Tlačíko napajeniKlávesová zkratka 1Klávesová zkratka 2
	Funkce	JasKontrastModré svétloPosilení ČernéACMHDR***Super ostrostGammaTeplota barevRežimByarevný prostorRežim stipnú šedi6osy odstin6osá sytostHlasitostZlumitOverdriveFreeSync Premium**Obnovovací frevenceUltranizká latence
Specifikace se u�单itych modelu a vružných oblastech liši.

Návody a další dokumenty pro svůj produkt Acer naleznete na oficiálních webových stránkách podpory společnosti Acer. *Roční spotřeba energie se počítá s využitím typické spotřeby energie 4 hodiny denně, 365 dní v roce. *FreeSync Premium poskytuje výkon bez artefaktů. Při použití v kombinaci s vybranými grafickými kartami Nvidia/AMD je kompatibilní s technologiemi Nvidia G-Sync a AMD FreeSync Premium. *** Je-li zapnutá funkce HDR, může u úplného místního stmívacího displeje docházet k odleskům nebo halovému jevu v důsledku jasnějších zón ovlivňujících zobrazení sousedních tmavých zón.

Přetaktováním může dojít k blikání nebo jiným negativním efektům, které mohou vyplývat z celkové konfigurace počítače připojeného k monitoru a kromě toho také ze specifikací panelu monitoru. Tyto efekty bude pravděpodobně možné odstranit nebo omezit nastavením nižší obnovovací frekvence.

Důležité bezpečnostní pokyny

Tyto pokyny si pozorně přečtěte.

Předpisy a bezpečnostní upozornění

Upozornění úřadu FCC

Toto zařízení bylo testováno a bylo zjištěno, že splňuje limity pro digitální zařízení třídy B podle části 15 pravidel FCC. Tyto limity jsou stanoveny tak, aby poskytovaly přiměřenou ochranu proti škodlivému rušení při instalaci v obytné zóně. Toto zařízení generuje, používá a může vyzařovat vysokofrekvenční energii, a pokud není nainstalováno a používáno v souladu s pokyny, může způsobovat škodlivé rušení rádiové komunikace.

V rámci prevence před poškozením nezdvihajte monitor za jeho podstavec.
