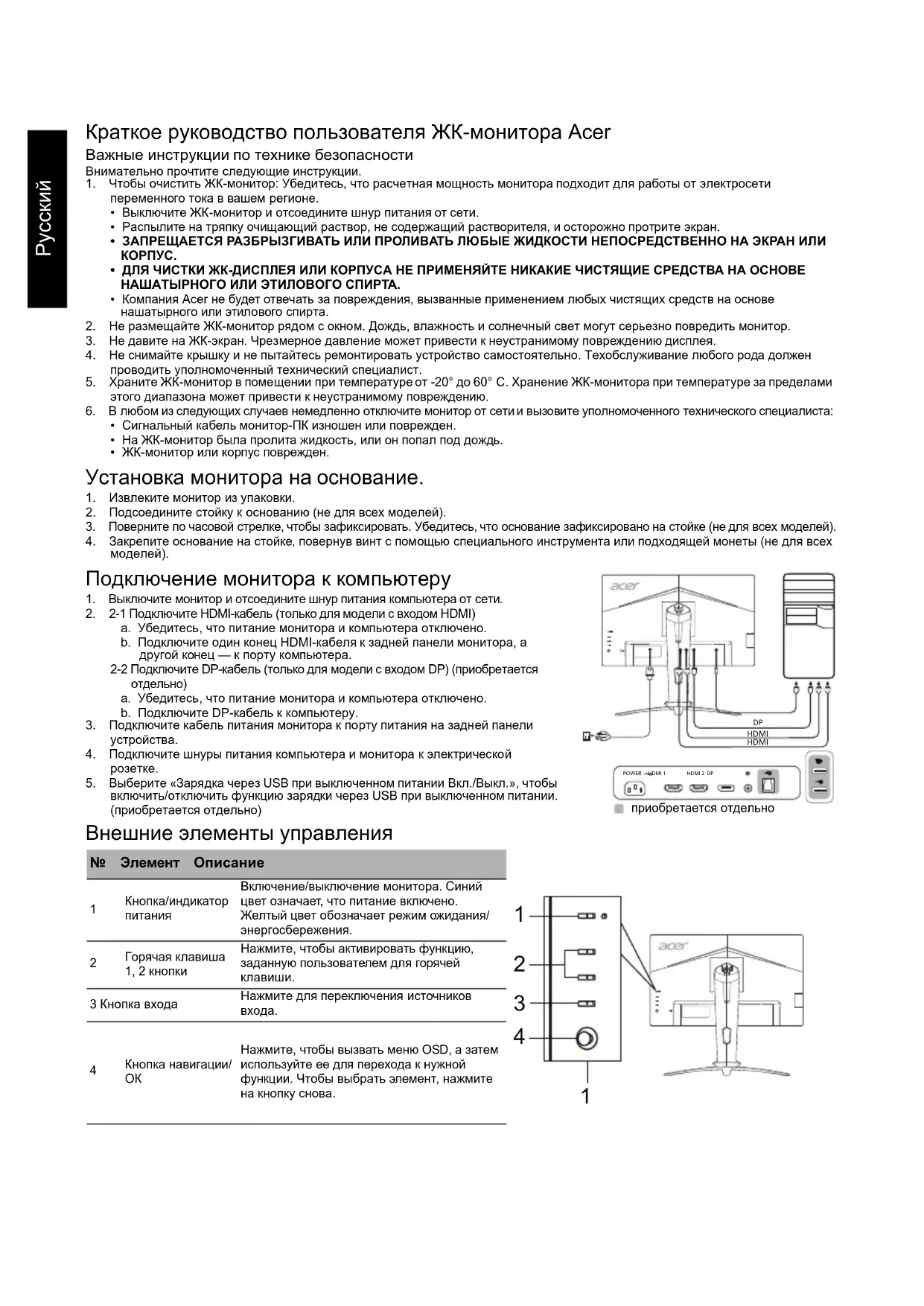

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Predator XB253QGW ACER

1. Чтобы очистить ЖК-монитор: Убедитесь, что расчетная мощность монитора подходит для работы от электросети

переменного тока ввашем регионе.

• Выключите ЖК-монитор иотсоедините шнур питания от сети.

• Распылите на тряпку очищающий раствор, не содержащий растворителя, и осторожно протрите экран.

• ЗАПРЕЩАЕТСЯ РАЗБРЫЗГИВАТЬ ИЛИ ПРОЛИВАТЬ ЛЮБЫЕ ЖИДКОСТИ НЕПОСРЕДСТВЕННО НА ЭКРАН ИЛИ

• ДЛЯ ЧИСТКИ ЖК-ДИСПЛЕЯ ИЛИ КОРПУСА НЕ ПРИМЕНЯЙТЕ НИКАКИЕ ЧИСТЯЩИЕ СРЕДСТВА НА ОСНОВЕ НАШАТЫРНОГО ИЛИ ЭТИЛОВОГО СПИРТА.

• Компания Acer не будет отвечать за повреждения, вызванные применением любых чистящих средств на основе нашатырного или этилового спирта.

2. Не размещайте ЖК-монитор рядом сокном. Дождь, влажность исолнечный свет могут серьезно повредить монитор.

3. Не давите на ЖК-экран. Чрезмерное давление может привести к неустранимому повреждению дисплея.

4. Не снимайте крышку ине пытайтесь ремонтировать устройство самостоятельно. Техобслуживание любого рода должен

проводить уполномоченный технический специалист.

5. Храните ЖК-монитор в помещении при температуре от -20° до 60° C. Хранение ЖК-монитора при температуре за пределами

этого диапазона может привести к неустранимому повреждению.

6. В любом из следующих случаев немедленно отключите монитор от сети ивызовите уполномоченного технического специалиста:

• Сигнальный кабель монитор-ПК изношен или поврежден.

• На ЖК-монитор была пролита жидкость, или он попал под дождь.

• ЖК-монитор или корпус поврежден. Установка монитора на основание.

1. Извлеките монитор из упаковки.

2. Подсоедините стойку к основанию (не для всех моделей).

3. Поверните по часовой стрелке, чтобы зафиксировать. Убедитесь, что основание зафиксировано на стойке (не для всех моделей).

4. Закрепите основание на стойке, повернув винт спомощью специального инструмента или подходящей монеты (не для всех

Подключение монитора ккомпьютеру

1. Выключите монитор и отсоедините шнур питания компьютера от сети.

2. 2-1 Подключите HDMI-кабель (только для модели с входом HDMI)

a. Убедитесь, что питание монитора и компьютера отключено. b. Подключите один конец HDMI-кабеля к задней панели монитора, а другой конец — к порту компьютера. 2-2 Подключите DP-кабель (только для модели с входом DP) (приобретается a. Убедитесь, что питание монитора и компьютера отключено. b. Подключите DP-кабель к компьютеру.

3. Подключите кабель питания монитора кпорту питания на задней панели

4. Подключите шнуры питания компьютера имонитора кэлектрической

5. Выберите «Зарядка через USB при выключенном питании Вкл./Выкл.», чтобы

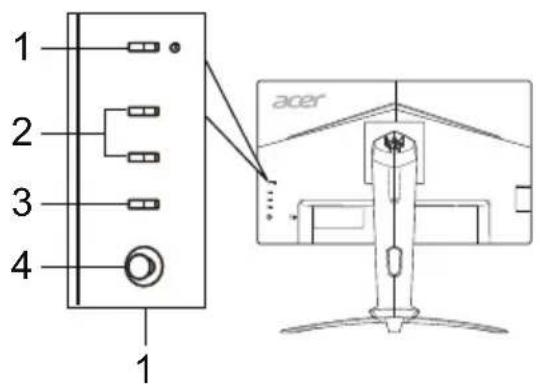

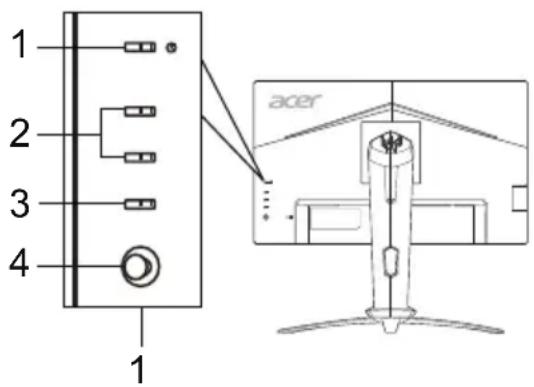

включить/отключить функцию зарядки через USB при выключенном питании. (приобретается отдельно) Внешние элементы управления № Элемент Описание

Кнопка/индикатор питания Включение/выключение монитора. Синий цвет означает, что питание включено. Желтый цвет обозначает режим ожидания/ энергосбережения. Горячая клавиша 1, 2 кнопки Нажмите, чтобы активировать функцию, заданную пользователем для горячей клавиши.3 Кнопка входа Нажмите для переключения источников

Нажмите, чтобы вызвать меню OSD, а затем используйте ее для перехода к нужной функции. Чтобы выбрать элемент, нажмите на кнопку снова.

HDMI HDMI POWERHDMI 2 DPHDMI 1 приобретается отдельно

4Русский Правила ипримечания по технике безопасности Примечание FCC Данное устройство было протестировано ипризнано соответствующим ограничениям для цифрового устройства класса B, в соответствии счастью 15 правил FCC. Эти ограничения разработаны для обеспечения приемлемой защиты от вредных помех при установке вжилых помещениях. Данное устройство генерирует, использует иможет излучать радиочастотную энергию. Если оно установлено и используется не в соответствии с инструкциями, оно может вызывать вредные помехи при радиосвязи. Однако, нет никакой гарантии, что помехи не будут возникать вкаждом конкретном случае. Если данное устройство вызывает вредные помехи для приема радио- и телевизионного сигнала, что можно определить, включив ивыключив устройство, пользователю рекомендуется попытаться устранить помехи, выполнив одно или несколько из следующих действий: Переориентировать или переместить приемную антенну. Увеличить расстояние между устройством иприемником. Подключите устройство к розетке вцепи, отличной от той, к которой подключен приемник. Обратитесь за помощью кдилеру или опытному специалисту по радио-/телевизионному оборудованию. Декларация соответствия CE Настоящим компания Acer Inc., заявляет, что данный ЖК-монитор соответствует основным требованиям идругим соответствующим положениям Директивы по электромагнитной совместимости 2014/30/EU, Директивы по низковольтному оборудованию 2014/35/ EU, Директивы об ограничении использования некоторых вредных веществ в электрическом и электронном оборудовании 2011/65/EU и Директивы 2009/125/EC относительно создания основы для установки требований кэкодизайну энергосберегающего продукта. Примечание: Чтобы не повредить монитор, не поднимайте его за основание. Примечание: Экранированные кабели Все подключения кдругим вычислительным устройствам должны производиться спомощью экранированных кабелей в соответствии справилами электромагнитной совместимости. Примечание: Монитор Acer предназначен для воспроизведения видеосигнала и визуального отображения информации, полученной с электронных носителей. Примечание: Периферийные устройства К данному оборудованию можно подключать только периферийные устройства (устройства ввода/вывода, оконечные устройства, принтеры ит. д.), сертифицированные на соответствие ограничениям класса B. Использование несертифицированных периферийных устройств может привести к возникновению помех вприеме радио- и телевизионных сигналов. Предупреждение Изменения или модификации, не одобренные производителем, могут привести к лишению пользователя полномочий на эксплуатацию данного устройства, предоставленных Федеральной комиссией по средствам коммуникаций. Условия эксплуатации Данное устройство соответствует требованиям части 15 правил FCC. Эксплуатация допускается при соблюдении следующих двух условий: (1) данное устройство не должно создавать вредных помех, и (2) данное устройство может принимать любые помехи, включая помехи, которые могут препятствовать нормальной эксплуатации. Примечание: Для пользователей в Канаде Данное цифровое устройство класса B соответствует канадскому стандарту ICES-003. Remarque à l'intention des utilisateurs canadiens Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. Утилизация отслужившего оборудования пользователями из частных домов в странах Европейского Союза Этот символ на устройстве или упаковке означает, что данное устройство нельзя утилизировать вместе сдругими бытовыми отходами. Вместо этого необходимо сдать отслужившее устройство вспециальный пункт приема для утилизации электрического иэлектронного оборудования. Отдельный сбор и переработка отслужившего оборудования во время утилизации поможет сберечь природные ресурсы и обеспечить переработку таким образом, чтобы защитить здоровье человека и окружающую среду. Для получения более подробной информации о том, куда можно сдать отслужившее оборудование для утилизации, обратитесь вместный орган городского управления, службу сбора бытовых отходов или в магазин, где было приобретено устройство.Русский Спецификации Руководства идругие документы для вашего продукта Acer можно найти на официальном веб-сайте технической поддержки Acer. *Годовое энергопотребление рассчитывается при использовании среднего энергопотребления втечение 4 часов вдень 365 дней вгоду. # Выполнение разгона может привести к мерцаниям экрана и другим неблагоприятным явлениям, возникающим из общей конфигурации системы, подключенной к монитору, и, возможно, даже затронут технические характеристики панели монитора. Чтобы устранить или уменьшить эти явления, необходимо уменьшить значение частоты обновления.

Управляющее устройство Цветной TFT ЖК-дисплей Размер 24,5”W (62 см) Шаг пикселя 0,283 мм (Г) x 0,280 мм (В)

Контрастность Макс. 100000000:1 (ACM) Угол обзора 178° ( Г) 178° (В) (CR=10) Время отклика 1 мс (G до G) / 0,5 мс (G до G, Мин.) Тип панели In-Plane Switching Частота по горизонтали 31 - 308 кГц Частота по вертикали 56 - 280 Гц Цвета отображения 16,7 млн Синхросигнал для воспроизведения изображений на растровом дисплее 650 МГц Максимальное разрешение HDMI/DP: 1920 x 1080 при частоте 240 Гц DP: 1920 x 1080 при частоте 280 Гц (когда для функции Разгон установлено значение Вкл) Plug & Play VESA DDCCI/DDC2B Класс энергопотребления B *Годовое энергопотребление 39 (kWh) (для модели с HDMI-входом) Потребляемая мощность (при яркости 200 нитов) Во включенном состоянии 22,0 W (тип.) Спящий режим 0,45 W (

В выключенном состоянии 0,25 W (

Входной разъем HDMI (только модель с HDMI-входом) DP (только модель со входом DP) Входной видеосигнал HDMI (только модель с HDMI-входом) (приобретается отдельно) DP (только модель со входом DP) (приобретается отдельно) Динамики 2W x 2 (только модель саудиовходом) (приобретается отдельно) USB USB 3.0 x 2 (приобретается отдельно) Максимальный размер экрана По горизонтали: 543,744 мм По вертикали: 302,616 мм Источник питания 100-240 V, 50/60 Hz Внешние условия Рабочая температура: От 0° до 40°C Температура хранения : От -20° до 60°C Рабочая влажность: От 20% до 80% Габариты 557,79 (Ш) x 397,84 ~ 512,84 (В) x 236,27 (Г) мм Вес (нетто)5,30кг (нетто) Спецификации механизмов Угол наклона: От -5° до +25° (наклон 25 градусов возможен только всамой высокой точке подставки) Угол поворота: От -20° до +20° Регулировка по высоте: От 0 мм до 115 мм Вращение: От -90° до +90° Съемная подставка: Да Внешние элементы

Переключатели/кнопки Кнопка питания

клавиша 1 Горячая клавиша 2

Усиление черного ACM HDR Высокая резкость

Цветовая схема Реж.градац.сер. 6 цветов Насыщ. 6 цветов

Adaptive-Sync Зн. частоты обн. VRB Сверхнизкая задержка Целевая точка

Вр. отобр. Меню Прозрачность Блокировка меню

Условия освещ. Автоисточник Формат DP Горячие клавиши Широкоэк.реж. DDC/CI Ур. черного HDMI Реж. быст. зап.

Зарядка через USB при выключенном питании Информация о мониторе Сброс всех настроек
