Predator XB253QGW - Monitor ACER - Bezplatný návod k obsluze

Typ výrobku	LCD monitor
Značka	Acer
Model	Predator XB253QGW
Velikost obrazovky	24,5 palce (62 cm)
Typ panelu	IPS (In-Plane Switching)
Maximální rozlišení	1920 x 1080 @ 240 Hz (HDMI/DP), 280 Hz (DP s Over Clock)
Jas	400 cd/m² (přirozeně a v režimu HDR400)
Kontrast	100 000 000:1 (ACM)
Doba odezvy	1 ms (z šedé do šedé), 0,5 ms (min.)
Pozorovací úhel	178° horizontálně / 178° vertikálně (CR=10)
Vestavěné reproduktory	2 W x 2 (volitelné)
Konektory	HDMI, DisplayPort, USB 3.0 x 2 (volitelné)
Napájení	100-240 V, 50/60 Hz
Spotřeba (zapnuto)	22,0 W (typické)
Spotřeba (pohotovostní režim)	0,45 W (typické)
Rozměry (Š x V x H)	557,79 x 397,84 ~ 512,84 x 236,27 mm
Hmotnost netto	5,30 kg
Ergonomické nastavení	Náklon (-5° až +25°), otočení (-20° až +20°), výška (0-115 mm), pivot (-90° až +90°), odnímatelný stojánek
Hlavní funkce	Jas, kontrast, modré světlo, HDR, Adaptive-Sync, Over Drive, VRB, herní režimy atd.
Údržba a čištění	Čistěte měkkým hadříkem a roztokem bez rozpouštědel. Nesprayujte tekutinu přímo. Nepoužívejte čpavek ani alkohol.
Bezpečnost	Nevystavujte dešti ani vlhkosti. Neotevírejte kryt. V případě poškození odpojte.
Opravitelnost	Oprava pouze autorizovaným technikem.
Energetická třída	B (roční spotřeba 39 kWh)
Normy	V souladu s FCC, CE, RoHS, směrnicí ErP

Často kladené otázky - Predator XB253QGW ACER

Jak nainstalovat stojánek monitoru?

Vyjměte monitor z obalu. Upevněte nohu na základnu (u některých modelů) otočením nohy ve směru hodinových ručiček. Zajistěte utažením šroubu pomocí integrované páčky nebo mince.

Jak připojit monitor k počítači?

Vypněte počítač i monitor. Zapojte kabel HDMI nebo DisplayPort do zadní části monitoru a do počítače. Zapojte napájecí kabel monitoru a zapněte obě zařízení.

Co dělat, když je obrazovka špinavá?

Použijte měkký hadřík mírně navlhčený čisticím roztokem bez rozpouštědel. Nikdy nestříkejte tekutinu přímo na obrazovku nebo kryt. Nepoužívejte výrobky obsahující čpavek nebo alkohol.

Jak nastavit výšku a náklon monitoru?

Monitor je vybaven nastavitelným stojánkem. Pro nastavení výšky vyvíjejte svislý tlak na horní část monitoru. Pro náklon jemně nakloňte obrazovku dopředu nebo dozadu v rozsahu -5° až +25° (25° je možné pouze v nejvyšší poloze). Otáčení a pivot jsou také možné.

Jaká jsou podporovaná rozlišení a frekvence?

Maximální rozlišení je 1920 x 1080. Přes HDMI může obnovovací frekvence dosáhnout 240 Hz. Přes DisplayPort může dosáhnout 240 Hz a 280 Hz pokud je aktivována možnost Over Clock v nabídce OSD.

Jak aktivovat přetaktování pro dosažení 280 Hz?

V nabídce OSD přejděte do nastavení obnovovací frekvence a aktivujte možnost 'Over Clock'. Upozornění: tato funkce může způsobit blikání nebo jiné nežádoucí účinky v závislosti na konfiguraci systému.

Co znamenají kontrolky monitoru?

Kontrolka napájení svítí modře, když je monitor zapnutý, a oranžově, když je v pohotovostním režimu nebo úsporném režimu.

Jak používat herní funkce jako Adaptive-Sync nebo VRB?

Tyto funkce najdete v nabídce OSD. Adaptive-Sync synchronizuje obnovovací frekvenci monitoru s grafickou kartou pro snížení trhání. VRB (Visual Response Boost) snižuje rozmazání pohybu. Aktivujte je pomocí odpovídajících možností.

Jaká je spotřeba elektrické energie monitoru?

Typická spotřeba při provozu je 22,0 W. V pohotovostním režimu je 0,45 W a při vypnutí 0,25 W. Odhadovaná roční spotřeba je 39 kWh při používání 4 hodiny denně.

Co dělat, když obrazovka zůstane černá nebo zobrazuje 'Bez signálu'?

Zkontrolujte, zda jsou napájecí a signálové kabely správně připojeny. Ujistěte se, že je počítač zapnutý. Zkuste jiný vstup (HDMI/DP). Pokud problém přetrvává, odpojte monitor a kontaktujte autorizovaného technika.

NÁVOD K OBSLUZE Predator XB253QGW ACER

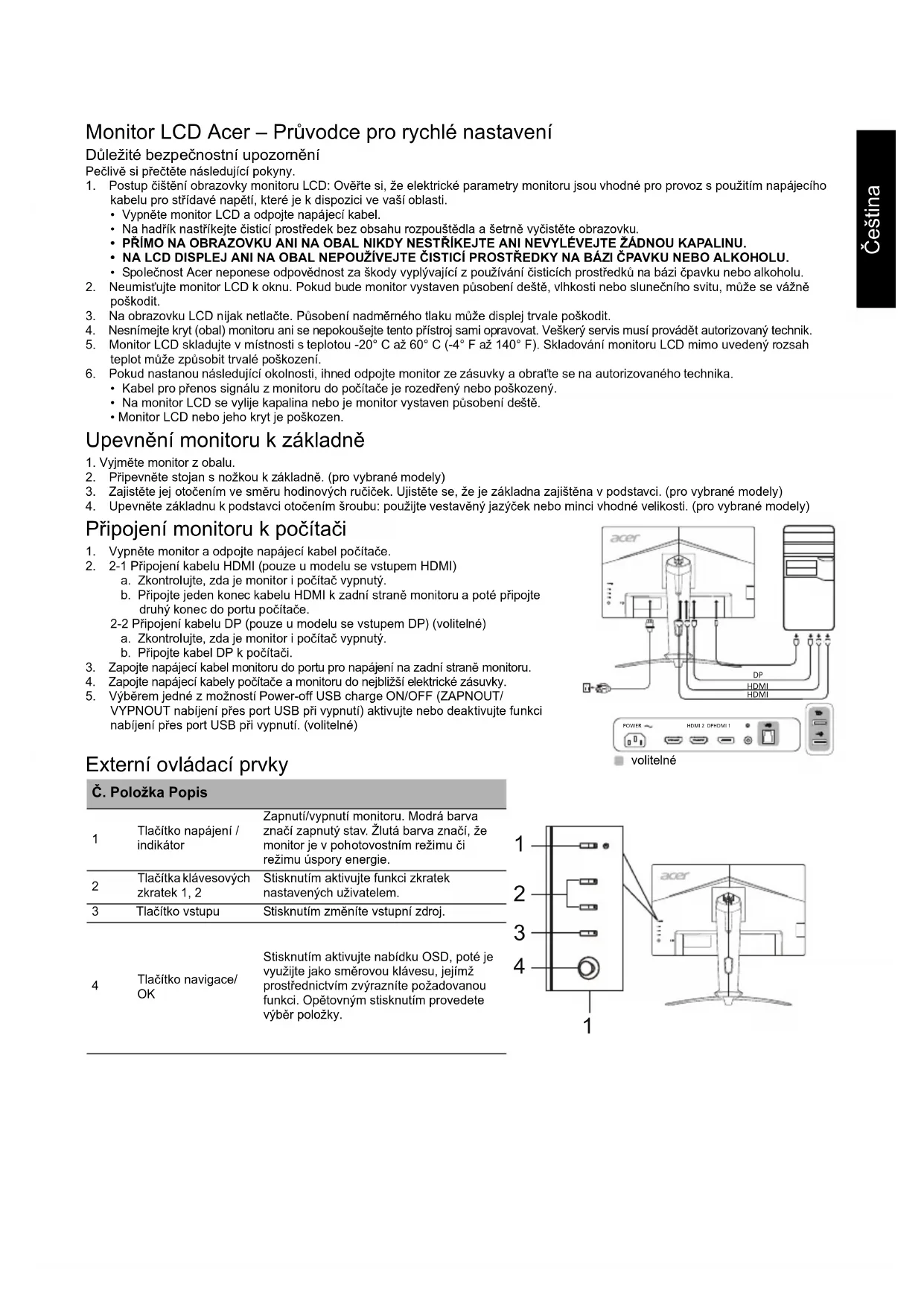

Monitor LCD Acer - Průvodce pro rychlé nastavení

Důležité bezpečnostní upozornění

Pečlivě si přečtěte následující pokyny.

1. Postup čištění obrazovky monitoru LCD: Ověřte, že elektrické parametry monitoru jsou vhodné pro provoz s použitím napájecího kabelu pro střídavé napětí, které je k dispozici ve vaší oblasti.

Vypněte monitor LCD a odpojte napájecí kabel. - Na hadřík nastříkejte čisticí prostředek bez obsahu rozpouštědla a šetrně vyčistěte obrazovku. - PŘÍMO NA OBRAZOVKU ANI NA OBAL NIKDY NESTŘÍKEJTE ANI NEVYLÉVEJTE ŽÁDNOU KAPALINU. NA LCD DISPLEJ ANI NA OBAL NEPOUŽÍVEJTE ČISTICÍ PROSTŘEDKY NA BÁZI ČPAVKU NEBO ALKOHOLU. - Společnost Acer nenese odpovědnost za škody vyplývající z používání čisticích prostředků na bázi čpavku nebo alkoholu.

1. Neumisťujte monitor LCD k oknu. Pokud bude monitor vystaven působení deště, vlhkosti nebo slunečního svitu, může se vážně poškodit.
2. Na obrazovku LCD nijak netlačte. Působení nadměrného tlaku může displej trvale poškodit.
3. Nesnímejte kryt (obal) monitoru ani se nepokoušejte tento přístroj sami opravovat. Veškerý servis musí provádět autorizovaný technik.
4. Monitor LCD skladujte v místnosti s teplotou -20 °C až 60 °C (-4 °F až 140 °F). Skladování monitoru LCD mimo uvedený rozsah teplot může způsobit trvalé poškození.
5. Pokud nastanou následující okolnosti, ihned odpojte monitor ze zásuvky a obraťte se na autorizovaného technika.

Kabel pro přenos signálu z monitoru do počítače je rozedřený nebo poškozený. - Na monitor LCD se vylije kapalina nebo je monitor vystaven působení deště. - Monitor LCD nebo jeho kryt je poškozen.

1. Vyjměte monitor z obalu.
2. Připevněte stojan k nožce základny. (pro vybrané modely)
3. Zajistěte je otočením ve směru hodinových ručiček. Ujistěte se, že je základna zajištěna v podstavci. (pro vybrané modely)
4. Upevněte základnu k podstavci otočením šroubů: použijte vestavěný jazýček nebo minci vhodné velikosti. (pro vybrané modely)

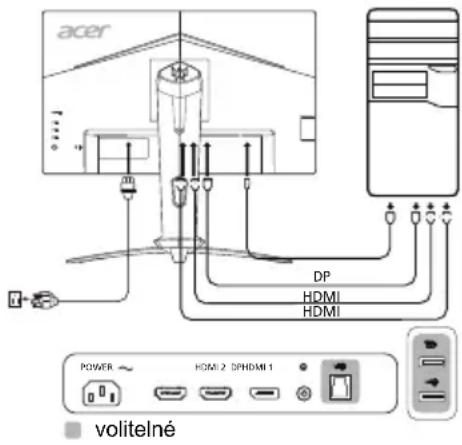

1. Vypněte monitor a odpojte napájecí kabel počítače.
2. 2-1 Připojení kabelu HDMI (pouze u modelu se vstupem HDMI)

a. Zkontrolujte, zda je monitor i počítač vypnutý. b. Připojte jeden konec kabelu HDMI k zadní straně monitoru a poté připojte druhý konec do portu počítače.

2-2 Připojení kabelu DP (pouze u modelu se vstupem DP) (volitelné)

a. Zkontrolujte, zda je monitor i počítač vypnutý. b. Připojte kabel DP k počítači.

1. Zapojte napájecí kabel monitoru do portu pro napájení na zadní straně monitoru.
2. Zapojte napájecí kabely počítače a monitoru do nejbližší elektrické zásuvky.
3. Vyberte jednu z možností Power-off USB charge ON/OFF (ZAPNOUT/VYPNOUT nabíjení přes port USB při vypnutí) aktivujte nebo deaktivujte funkci nabíjení přes port USB při vypnutí. (volitelné)

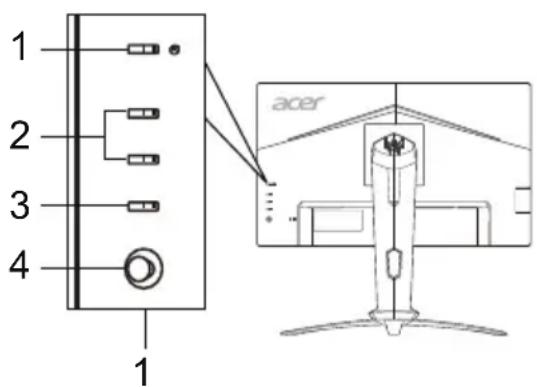

Externí ovládací prvky

C. Položka Popis

1	Tlačítko napájení / indikátor	Zapnutí/vypnuti monitoru. Modrá barva značí zapnutý stav. Žlátá barva značí, ze monitor je v pohotovostním režimu Č režimu Úspory energia.
2	Tlačítka klávesovych zkratek 1, 2	Stisknutím aktivujte funkci zkratek nastavených uživatelem.
3	Tlačítko vystupu	Stisknutím změněte vystupné zdroj.
4	Tlačítko navigace/ OK	Stisknutím aktivujte nabídku OSD, poté je vyuzijte jako směrovou klávesu, jejimž prostřednictvím zvyrazníté požadovanou funkci. Opětovnám stisknutím provedete výběr položky.

Předpisy a bezpečnostní upozornění

Upozornění FCC (Federálního výboru pro telekomunikace)

Toto zařízení bylo testováno a splňuje limity pro třídu B digitálních zařízení, podle oddílu 15 Pravidel FCC. Tyto limity zabezpečují odpovídající ochranu proti škodlivému rušení při instalaci v domácnosti. Toto zařízení generuje, používá a může vyzařovat vysokofrekvenční energii, a pokud není instalováno a používáno v souladu s instrukcemi, může způsobit škodlivé rušení rádiové komunikace.

Nelze však zaručit, že se rušení v určité instalaci neobjeví. Pokud toto zařízení způsobí škodlivé rušení rádiového nebo televizního příjmu, které lze zjistit vypnutím nebo zapnutím zařízení, je uživatel doporučeno pokusit se rušení potlačit jedním z následujících opatření:

• Přesměrujte nebo přemístěte přijímací anténu. Zvětšete odstup mezi zařízením a přijímačem.
• Připojte zařízení k jinému výstupu okruhu, než ke kterému je nyní připojen.
• Poradte se s distributorem nebo zkušeným technikem specializovaným na obor rádia a televizory.

Prohlášení o shodě CE

Společnost Acer Inc. tímto prohlašuje, že tento monitor LCD je v souladu se základními požadavky a dalšími platnými ustanoveními směrnice EMC 2014/30/EU, 2014/35/EU (směrnice týkající se nízkého napětí), směrnice RoHS 2011/65/EU a směrnice 2009/125/EC, týkající se rámce pro stanovení požadavků na ekologickou konstrukci pro produkty využívající energii.

Upozornění:

Nezvedejte monitor za základnu, aby nedošlo k poškození monitoru.

Upozornění: Stíněné kabely

Veškerá připojení k jiným zařízením výpočetní techniky je nutno provádět s využitím stíněných kabelů, aby byla zajištěna shoda s předpisy pro elektromagnetickou kompatibilitu (EMC).

Upozornění: Periferní zařízení

K tomuto zařízení smějí být připojena pouze periferní zařízení (zařízení pro vstup a výstup signálu, terminály, tiskárny apod.) certifikovaná ohledně shody s limity pro třídu B. Provoz necertifikovaných periferií pravděpodobně způsobí rušení příjmu rádia a televize.

Varování

Změny nebo úpravy, které nejsou výslovně schváleny výrobcem, by mohly anulovat oprávnění uživatele používat tento produkt (oprávnění garantuje Federální výbor pro telekomunikace).

Provozní podmínky

Toto zařízení vyhovuje požadavkům FCC, oddíl 15. Provoz podléhá těmto dvěma podmínkám: (1) toto zařízení nesmí být zdrojem škodlivého rušení a (2) toto zařízení musí akceptovat jakékoli přijímané rušení, včetně rušení, které může být příčinou nežádoucího provozu.

Upozornění: Uživatelé v Kanadě

Tento digitální přístroj třídy B vyhovuje kanadskému standardu ICES-003.

Tento symbol na produktu nebo jeho obalu znamená, že produkt nesmí být likvidován s běžným domácím odpadem. Namísto toho přejímáte odpovědnost za likvidaci zařízení tak, že je odevzdáte na určeném sběrném místě pro recyklaci vyřazených elektrických a elektronických zařízení. Třídění a recyklace vyřazených zařízení přispívá k ochraně přírodních zdrojů a zajistí recyklaci zařízení způsobem, jenž ochrání zdraví osob i životního prostředí. Další informace o tom, kde můžete své vyřazené zařízení předat k recyklaci, vám poskytne místní obecní úřad, komunální služby nebo obchod, kde jste produkt zakoupili.

TECHNICKÉ ÚDAJE

Panel LCD	Provozní systém Barevný LCD TFT
	Veilikost 24,5"W (62 cm)
	Rozteč pixelù	0,283 mm (horizontal) × 0,280 mm (vertikalně)
	Jas	Nativní: 400 cd/m2; režim HDR400: 400 cd/m2
	Kontrast Max. 100 000 D00:1 (ACM)
	Uhel sledováni	178° (horizontal) 178° (vertical) (CR=10)
	Doba odezvy 1 ms (GTG) / 0,5 ms (GTG, min.)
	Typ panelu	Přepinámí v ploše (In-Plane Switching neboli IPS)
	Horizontal frevence	31 - 308 kHz
	Vertikalní frevence	56 - 280 Hz
Barva zobrazení		16,7 Millionú
Frevence bodú		650 MHz
Maximálné rožlěsení		HDMI/DP: 1920 x 1080 při 240 HzDP: 1920 x 1080 při 280 Hz (když je funkce Přetaktováné Zap.)
Funkce Plug & Play VESA DDCCI/DDC2B
Třida energetické efektivity B
*Ročné spotřeba energie		39 (kWh) (pro model se vystupem HDMI)
Spotřeba energie(při jsa 200 nitú)	Režim Zapnu 22,0 W (typicky)
	Režim spánku 0,45 W (typicky)
	Režim Vypnu 0,25 W (typicky)
Konektor vstupu		HDMI (pouze model se vystupem HDMI)DP (pouze model se vystupem DP)
Vstupné videosignál		HDMI (pouze model se vystupem HDMI) (volitelné)DP (pouze model se vystupem DP) (volitelné)
Reproduktory 2 W x 2 (pouze model s audio vystupem)		USB 3.0 x 2 (volitelné)
USB		USB 3.0 x 2 (volitelné)
Maximálné velikost obrazovky		Horizontal: 543,744 mmVertical: 302,616 mm
Zdroj napajéní		100-240 V, 50/60 Hz
Podmínky okolního prostřédí		Provozní teplo: 0 °C až 40 °CSkladovací teplo: -20 °C až 60 °CProvozní vlhkest: 20 % až 80 %
Rozměry		557,79 (S) x 397,84 - 512,84 (V) x 236,27 (H) mm
Hmotnost (cistá)		5,30 kg (cistá)
Technické udaje mechanismu		Nakloněni: -5° až +25° (pro uhel zdvihu lze dosáhnout záklonu 25 stipné pouze v nejvyším bodé)Otáčné: -20° až +20°Nastavení vyský: 0 mm až 115 mmOtočné: -90° až +90°Odnmatelný stojan: Ano
External ovládací prvky	Spínače a tlačtlka	TlačtlknapájeniKlávesová zkratka 1Klávesová zkratka 2
	Funkce	JasKontrastModré svěltoPosileni ČernéACMHDRSuper ostrostGammaTeplota barevRežimByarevný prostorRežim stipné šedi6osy odstín6osá sylostHlasilostZlumitOverdriveAdaptive-SyncObnovovaci frekvenceVRB
		Formát DPPridělení horkych klávesŠirokouhlý režimDDC/CIÜrovenčerné HDMIRežim rychlého spustěníPrétaktováné#Nabijeni prěs port USB prí vypnutíInformace o displejiResetovat věchna nastaveníUkončit
Specifikace se u�单itych modelu a vružných oblastech liši.

Návody a další dokumenty pro svůj produkt Acer naleznete na oficiálních webových stránkách podpory společnosti Acer.

*Roční spotřeba energie se počítá s využitím typické spotřeby energie 4 hodiny++, 365 dní v roce.

Přetaktováním může dojít k blikání nebo jiným negativním efektům, které mohou vyplývat z celkové konfigurace počítače připojeného k monitoru a kromě toho také ze specifikací panelu monitoru. Tyto efekty bude pravděpodobně možné odstranit nebo omezit nastavením nižší obnovovací frekvence.
