Predator XB253QGW - Monitor ACER - Kostenlose Bedienungsanleitung

Produkttyp	LCD-Monitor
Marke	Acer
Modell	Predator XB253QGW
Bildschirmgröße	24,5 Zoll (62 cm)
Paneltyp	IPS (In-Plane Switching)
Maximale Auflösung	1920 x 1080 @ 240 Hz (HDMI/DP), 280 Hz (DP mit Over Clock)
Helligkeit	400 cd/m² (nativ und HDR400-Modus)
Kontrast	100 000 000:1 (ACM)
Reaktionszeit	1 ms (Grau zu Grau), 0,5 ms (min)
Blickwinkel	178° horizontal / 178° vertikal (CR=10)
Integrierte Lautsprecher	2 W x 2 (optional)
Anschlüsse	HDMI, DisplayPort, USB 3.0 x 2 (optional)
Stromversorgung	100-240 V, 50/60 Hz
Stromverbrauch (Betrieb)	22,0 W (typisch)
Stromverbrauch (Standby)	0,45 W (typisch)
Abmessungen (B x H x T)	557,79 x 397,84 ~ 512,84 x 236,27 mm
Nettogewicht	5,30 kg
Ergonomische Einstellungen	Neigung (-5° bis +25°), Drehung (-20° bis +20°), Höhe (0-115 mm), Pivot (-90° bis +90°), abnehmbarer Fuß
Hauptfunktionen	Helligkeit, Kontrast, Blaulichtfilter, HDR, Adaptive-Sync, Overdrive, VRB, Spielmodi, usw.
Pflege und Reinigung	Reinigen Sie mit einem weichen Tuch und einer lösungsmittelfreien Lösung. Sprühen Sie keine Flüssigkeit direkt auf. Verwenden Sie kein Ammoniak oder Alkohol.
Sicherheit	Nicht Regen oder Feuchtigkeit aussetzen. Gehäuse nicht öffnen. Bei Beschädigung Netzstecker ziehen.
Reparierbarkeit	Reparatur nur durch autorisierten Techniker.
Energieeffizienzklasse	B (jährlicher Stromverbrauch 39 kWh)
Normen	Entspricht FCC, CE, RoHS, ErP-Richtlinie

Häufig gestellte Fragen - Predator XB253QGW ACER

Wie montiere ich den Standfuß des Monitors?

Nehmen Sie den Monitor aus der Verpackung. Befestigen Sie den Fuß am Standfuß (bei einigen Modellen), indem Sie den Fuß im Uhrzeigersinn drehen. Sichern Sie die Befestigung, indem Sie die Schraube mit der integrierten Lasche oder einer Münze festziehen.

Wie verbinde ich den Monitor mit einem Computer?

Schalten Sie Computer und Monitor aus. Schließen Sie das HDMI- oder DisplayPort-Kabel an der Rückseite des Monitors und am Computer an. Schließen Sie das Netzkabel des Monitors an und schalten Sie beide Geräte ein.

Was tun, wenn der Bildschirm schmutzig ist?

Verwenden Sie ein weiches, leicht angefeuchtetes Tuch mit einer lösungsmittelfreien Reinigungslösung. Sprühen Sie niemals Flüssigkeit direkt auf den Bildschirm oder das Gehäuse. Verwenden Sie keine Produkte auf Ammoniak- oder Alkoholbasis.

Wie stelle ich Höhe und Neigung des Monitors ein?

Der Monitor ist mit einem verstellbaren Ständer ausgestattet. Zum Einstellen der Höhe üben Sie vertikalen Druck auf die Oberseite des Monitors aus. Zur Neigung neigen Sie den Bildschirm sanft nach vorne oder hinten im Bereich von -5° bis +25° (25° nur in der höchsten Position möglich). Drehung und Pivot sind ebenfalls möglich.

Welche Auflösungen und Frequenzen werden unterstützt?

Die maximale Auflösung beträgt 1920 x 1080. Über HDMI kann die Bildwiederholfrequenz bis zu 240 Hz betragen. Über DisplayPort sind 240 Hz und 280 Hz möglich, wenn die Overclock-Option im OSD-Menü aktiviert ist.

Wie aktiviere ich Overclocking, um 280 Hz zu erreichen?

Navigieren Sie im OSD-Menü zu den Einstellungen für die Bildwiederholfrequenz und aktivieren Sie die Option 'Over Clock'. Achtung: Diese Funktion kann je nach Systemkonfiguration Flimmern oder andere unerwünschte Effekte verursachen.

Was bedeuten die Leuchtanzeigen des Monitors?

Die Betriebsanzeige leuchtet blau, wenn der Monitor eingeschaltet ist, und orange, wenn er sich im Standby- oder Energiesparmodus befindet.

Wie verwende ich Gaming-Funktionen wie Adaptive-Sync oder VRB?

Diese Funktionen befinden sich im OSD-Menü. Adaptive-Sync synchronisiert die Bildwiederholfrequenz des Monitors mit der der Grafikkarte, um Bildrisse zu reduzieren. VRB (Visual Response Boost) reduziert Bewegungsunschärfe. Aktivieren Sie sie über die entsprechenden Optionen.

Wie hoch ist der Stromverbrauch des Monitors?

Der typische Stromverbrauch im Betrieb beträgt 22,0 W. Im Standby liegt er bei 0,45 W und im ausgeschalteten Zustand bei 0,25 W. Der geschätzte jährliche Stromverbrauch beträgt 39 kWh bei einer Nutzung von 4 Stunden pro Tag.

Was tun, wenn der Bildschirm schwarz bleibt oder 'Kein Signal' anzeigt?

Überprüfen Sie, ob die Strom- und Signalkabel richtig angeschlossen sind. Stellen Sie sicher, dass der Computer eingeschaltet ist. Versuchen Sie eine andere Eingangsquelle (HDMI/DP). Wenn das Problem weiterhin besteht, trennen Sie den Monitor vom Stromnetz und wenden Sie sich an einen autorisierten Techniker.

BEDIENUNGSANLEITUNG Predator XB253QGW ACER

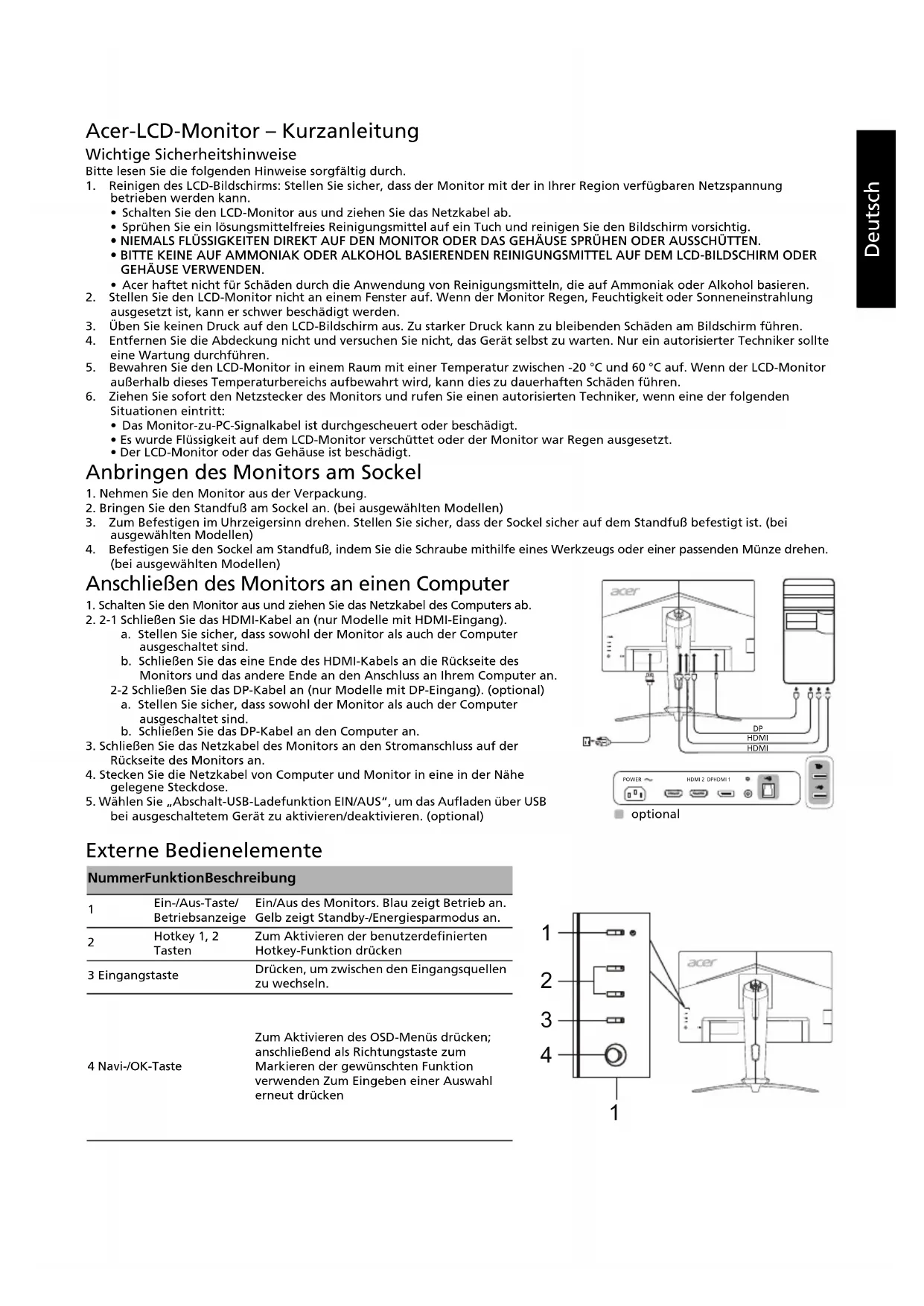

Acer-LCD-Monitor - Kurzanleitung

Wichtige Sicherheitshinweise

Bitte lesen Sie die folgenden Hinweise sorgfältig durch.

1. Reinigen des LCD-Bildschirms: Stellen Sie sicher, dass der Monitor mit der in Ihrer Region verfügbaren Netzspannung betrieben werden kann.
2. Schalten Sie den LCD-Monitor aus und ziehen Sie das Netzkabel ab. Sprühen Sie ein lösungsmittelfreies Reinigungsmittel auf ein Tuch und reinigen Sie den Bildschirm vorsichtig.
3. NIEMALS FLÜSSIGKEITEN DIREKT AUF DEN MONITOR ODER DAS GEHÄUSE SPRÜHEN ODER AUSSCHÜTTEN.
4. BITTE KEINE AUF AMMONIAK ODER ALKOHOL BASIERENDEN REINIGUNGSMITTEL AUF DEM LCD-BILDSCHIRM ODER GEHÄUSE VERWENDEN.
5. Acer haftet nicht für Schäden durch die Anwendung von Reinigungsmitteln, die auf Ammoniak oder Alkohol basieren.
6. Stellen Sie den LCD-Monitor nicht an einem Fenster auf. Wenn der Monitor Regen, Feuchtigkeit oder Sonneneinstrahlung ausgesetzt ist, kann er schwer beschädigt werden.
7. Üben Sie keinen Druck auf den LCD-Bildschirm aus. Zu starker Druck kann zu bleibenden Schäden am Bildschirm führen.
8. Entfernen Sie die Abdeckung nicht und versuchen Sie nicht, das Gerät selbst zu warten. Nur ein autorisierter Techniker sollte eine Wartung durchführen.
9. Bewahren Sie den LCD-Monitor in einem Raum mit einer Temperatur zwischen -20 °C und 60 °C auf. Wenn der LCD-Monitor außerhalb dieses Temperaturbereichs aufbewahrt wird, kann dies zu dauerhaften Schäden führen.
10. Ziehen Sie sofort den Netzstecker des Monitors und rufen Sie einen autorisierten Techniker, wenn eine der folgenden Situationen eintritt:
11. Das Monitor-zu-PC-Signalkabel ist durchgescheuert oder beschädigt.
12. Es wurde Flüssigkeit auf dem LCD-Monitor verschüttet oder der Monitor war Regen ausgesetzt.
13. Der LCD-Monitor oder das Gehäuse ist beschädigt.

Anbringen des Monitors am Sockel

1. Nehmen Sie den Monitor aus der Verpackung.
2. Bringen Sie den Standfuß am Sockel an. (bei ausgewählten Modellen)
3. Zum Befestigen im Uhrzeigersinn drehen. Stellen Sie sicher, dass der Sockel sicher auf dem Standfuß befestigt ist. (bei ausgewählten Modellen)
4. Befestigen Sie den Sockel am Standfuß, indem Sie die Schraube mithilfe eines Werkzeugs oder einer passenden Münze drehen. (bei ausgewählten Modellen)

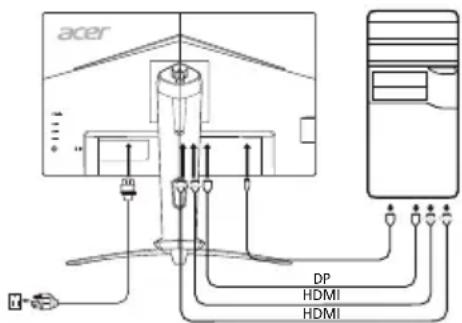

Anschließen des Monitors an einen Computer

1. Schalten Sie den Monitor aus und ziehen Sie das Netzkabel des Computers ab.
2. 2-1 Schließen Sie das HDMI-Kabel an (nur Modelle mit HDMI-Eingang).

a. Stellen Sie sicher, dass sowohl der Monitor als auch der Computer ausgeschaltet sind. b. Schließen Sie das eine Ende des HDMI-Kabels an die Rückseite des Monitors und das andere Ende an den Anschluss an Ihrem Computer an.

2-2 Schließen Sie das DP-Kabel an (nur Modelle mit DP-Eingang). (optional)

a. Stellen Sie sicher, dass sowohl der Monitor als auch der Computer ausgeschaltet sind. b. Schließen Sie das DP-Kabel an den Computer an.

1. Schließen Sie das Netzkabel des Monitors an den Stromanschluss auf der Rückseite des Monitors an.
2. Stecken Sie die Netzkabel von Computer und Monitor in eine in der Nähe gelegene Steckdose.
3. Wählen Sie „Abschalt-USB-Ladefunktion EIN/AUS", um das Aufladen über USB bei ausgeschaltetem Gerät zu aktivieren/deaktivieren. (optional)

optional

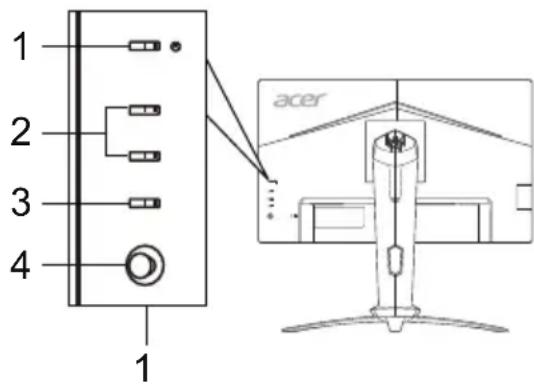

Externe Bedienelemente

Nummer Funktion Beschreibung
1	Ein-/Aus-Taste/Betriebsanzeige	Ein/Aus des Monitors. Blau zeigt Betrieb an.Gelb zeigt Standby-/Energiesparmodus an.
2	Hotkey 1, 2Tasten	Zum Aktivieren der benutzerdefiniertenHotkey-Funktion drücken
3	Eingangstaste	Drücken, um zwischen den Eingangsquellenzu wechseln.
4	Navi-/OK-Taste	Zum Aktivieren des OSD-Menüs drücken;anschließlich als Richtungstaste zumMarkieren der gewünschten Funktionverwenden Zum Eingeben einer Auswahlereneut drücken

Vorschriften und Sicherheitshinweise

FCC-Hinweis

Dieses Gerät wurde getestet und erfüllt die Grenzwerte für ein digitales Gerät der Klasse B gemäß Teil 15 der FCC-Vorschriften. Diese Grenzwerte sollen einen angemessenen Schutz gegen Interferenzen bei der Installation in einem Wohngebiet bieten. Dieses Gerät erzeugt, verwendet und gibt möglicherweise Funkfrequenzenergie ab und kann, wenn es nicht gemäß den Anweisungen installiert und verwendet wird, Störungen des Funkverkehrs verursachen. Es gibt jedoch keine Garantie dafür, dass bei einer bestimmten Installation keine Störungen auftreten. Wenn dieses Gerät Störungen des Radio- oder Fernsehempfangs verursacht, was sich durch Aus- und Einschalten des Geräts feststellen lässt, kann der Benutzer versuchen, die Störungen durch eine oder mehrere der folgenden Maßnahmen zu beseitigen:

Neuausrichtung oder Versetzen der Empfangsantenne - Vergrößern des Abstands zwischen dem Gerät und dem Receiver - Anschließen des Geräts an eine Steckdose eines anderen Stromkreises als den, an dem der Receiver angeschlossen ist - Zuziehen des Händlers oder eines erfahrenen Radio-/Fernsehtechnikers

CE-Konformitätserklärung

Acer Inc. erklärt hiermit, dass dieser LCD-Monitor den grundlegenden Anforderungen und anderen relevanten Bestimmungen der EMV-Richtlinie 2014/30/EU, der Niederspannungsrichtlinie 2014/35/EU und der RoHS-Richtlinie 2011/65/EU sowie der Richtlinie 2009/125/EG zur Schaffung eines Rahmens für die Festlegung von Anforderungen an die umweltgerechte Gestaltung energieverbrauchsrelevanter Produkte entspricht.

Hinweis:

Heben Sie den Monitor nicht an der Unterseite an, um Schäden am Monitor zu vermeiden.

Hinweis: Abgeschirmte Kabel

Alle Verbindungen zu anderen Computergeräten müssen über abgeschirmte Kabel erfolgen, um die Einhaltung der EMV-Richtlinien sicherzustellen.

Hinweis: Peripheriegeräte

Nur Peripheriegeräte (Eingabe-/Ausgabegeräte, Terminals, Drucker usw.), die die Grenzwerte der Klasse B erfüllen, dürfen an dieses Gerät angeschlossen werden. Der Anschluss von Peripheriegeräten, die diese Grenzwerte nicht erfüllen, kann Störungen des Radio- und Fernsehempfangs hervorrufen.

Vorsicht

Änderungen oder Modifikationen, die nicht ausdrücklich vom Hersteller genehmigt wurden, können dazu führen, dass die Betriebserlaubnis, die dem Benutzer von der Federal Communications Commission für dieses Produkt erteilt wurde, erlischt.

Betriebsbedingungen

Dieses Gerät entspricht Teil 15 der FCC-Vorschriften. Der Betrieb unterliegt den folgenden zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Interferenzen verursachen und (2) dieses Gerät muss alle empfangenen Interferenzen annehmen, einschließlich Interferenzen, die zu einem unerwünschten Betrieb führen können.

Hinweis: Benutzer in Kanada

Dieses digitale Gerät der Klasse B entspricht der kanadischen Norm ICES-003.

Entsorgung von Elektrogeräten durch Benutzer in Privathaushalten in der EU

Dieses Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht über den normalen Hausmüll entsorgt werden darf. Es liegt in Ihrer Verantwortung, Ihre Altgeräte zur Entsorgung an einer Rücknahmestelle für das Recycling und die Entsorgung von elektrischen und elektronischen Geräten abzugeben. Die getrennte Sammlung und das Recycling von Altgeräten nach Ablauf der Lebensdauer tragen zur Erhaltung der natürlichen Ressourcen bei und garantieren eine Wiederverwertung, die die Gesundheit der Menschen und die Umwelt schont. Weitere Informationen dazu, wo sich Rücknahmestellen für Ihre Altgeräte befinden, erhalten Sie bei Ihrer Stadtverwaltung, den örtlichen Müllentsorgungsbetrieben oder im Geschäft, in dem Sie das Produkt erworben haben.

TECHNISCHE DATEN

LCD-Bildschirm	System TFT-LCD-Farbbl	Idschirm
	Größe 24,5"W (62 cm)
	Pixelabstand 0,283 mm (H) x 0,280 mm (V)
	Helligkeit	Nativ: 400 cd/m2; HDR400 Modus: 400 cd/m2
	Kontrast 10000000:1	Max. (ACM)
	Einsehbarer Winkel 128° (H) 178° (V) (CR = 10)
	Reaktionszeit 1 ms (G zu G) / 0,5 ms (G zu G, Min.)
	Bildschirmtyp In-Plane Switching
	H-Frequency	31 - 308 kHz
	V-Frequency	56 - 280 Hz
Displayfarben		16,7 Millionen
Pixelfrequenz		650 MHz
Maximale Auflösung		HDMI/DP: 1920 x 1080 @ 240 HzDP: 1920 x 1080 @ 280 Hz (mit Übertaktung EIN)
Plug & Play VESA DDCCI/DDC2B
Energieeffizienzklasse		B
*Jährlicher Energieverbrauch 39 (kWh) (für Modelle mit HDMI-Eingang)
Stromverbrauch(bei 200 cd/m2)	Eingeschaltet 22,0 W (typisch)
	Ruhemodus 0,45 W (typisch)
	Ausgeschaltet 0,25 W (typisch)
Eingangsbuchse		HDMI (nur Modelle mit HDMI-Eingang)DP (nur Modelle mit DP-Eingang)
Eingangsvideosignal		HDMI (nur Modelle mit HDMI-Eingang) (optional)DP (nur Modelle mit DP-Eingang) (optional)
Lautsprecher 2 W x 2 (nur Modelle mit Audioeingang) (optional)
USB USB 3.0 x 2 (optional)
Maximale Bildschirmgroße		Horizontal: 543,744 mmVertical: 302,616 mm
Stromquelle 100 - 240 V, 50/60 Hz
Umgebungsbedingungen		Betriebstermateratur: 0 bis 40 °CLagertemateratur: -20 bis 60 °CLuftfeuchtigkeit bei Betrieb: 20 % bis 80 %
Abmessungen		557,79 (B) x 397,84 bis 512,84 (H) x 236,27 (T) mm
Gewicht (netto)		5,30 kg (netto)
Datum zur Mechanik		Neigung: -5° bis +25° (nur am höchsten Punkt können 25 Grad Rückwärtsneigung des Höhenwinkels erzielt werden)Schwenken: -20° bis +20°Höheneinstellung: 0 mm bis 115 mmDrehgelenk: -90° bis +90°Abnehmbarer Standfuß: Ja
Externe Bedienelemente	Schalter/Tasten	Ein-/Aus-TasteHotkey 1Hotkey 2EingangMenu/Navi/OK
	Funktionen	HelligkeitExtrem geringe LatenzKrontrastZielpunktSpracheOSD-DauerTranspareNZSD-SperreEingangUmgebunglichtAuto-QuelleModiDP-FormatSchnelltastenzuweisungBildformateDDC/CIHDMI-Schwarz.p.Schnellstartmod.Ubertaktung#Abschlut-USB-LadefunktionDisplayinformationenAlle Einst. rücksetzenBeenden
		FarbraumFernstensatz zuweisungBildformateDDC/CIHDMI-Schwarz.p.Schnellstartmod.Ubertaktung#Abschlut-USB-LadefunktionDisplayinformationenAlle Einst. rücksetzenBeenden
Die genaute technische Ausstattung ist je nach Modell und/oder Region entsprechlich.

Handbücher und andere Dokumente für Ihr Acer-Produkt finden Sie auf der offiziellen Acer-Support-Website.

*Der jährliche Energieverbrauch berechnet sich anhand des typischen Stromverbrauchs von 4 Stunden pro Tag, 365 Tage im Jahr.

Die Übertaktung kann zu Flimmern oder anderen Beeinträchtigungen führen, die möglicherweise auf die Gesamtkonfiguration des mit dem Display verbundenen Systems und eventuell auch auf die Bildschirmspezifikationen zurückzuführen sind.

Gegebenenfalls können Sie solche Effekte beheben oder reduzieren, indem Sie eine geringere Bildwiederholfrequenz einstellen.

Schnellstartanleitung für den Acer LCD-Monitor

Lesen Sie die folgenden Anweisungen gründlich.

Nr. Element Beschreibung

Konformitätserklärung

Wir,

Acer Incorporated

Wir, Acer Incorporated, erklären hiermit in alleiniger Verantwortung, dass das oben beschriebene Produkt mit den relevanten Angleichungsrechtsvorschriften der Union entsprechend der nachstehenden Richtlinie übereinstimmt und folgende harmonisierte Standards und/oder anderen relevanten Standards angewandt wurden:

EMV-Richtlinie: 2014/30/EU

EN55032:2012/AC:2013 Klasse B

EN55024:2010

EN55032:2015/AC:2016 Klasse B

EN61000-3-3:2013

EN61000-3-2:2014 Klasse D

LVD-Richtlinie:2014/35/EU

EN60950-1:2006/A11:2009/A1:2010/A12:2011/A2:2013

RoHS-Richtlinie: 2011/65/EU

EN50581:2012

Ökodesign-Richtlinie (ErP): 2009/125/EG

Verordnung (EG) Nr. 1275/2008; EN 50564:2011

Jahr, in dem mit der Anbringung der CE-Kennzeichnung begonnen wird: 2020.

EN55032:2012/AC:2013 Klasse B

EN55024:2010

EN55032:2015/AC:2016 Klasse B

EN61000-3-3:2013

EN61000-3-2:2014 Klasse D
